Κλασικη Κιθαρα #8 (Hauser-Bouchet bridge bar)

[john 2004]

οταν ειπα 3 χιλ εννοουσα ακτινα (απο 3 χιλ, 0 στο κεντρο, κ ξανα 3 χιλ στην αλλη μερια)

Στελιο τα 3μμ αποκλιση στο κεντρο, σε ένα πλατος καπακιού 36 cm εχουν ακτινα 5.4m

[BOULIS13]

σωστος ο john...
...κάτι έκανα στραβά στο γαμο CAD πριν .... και μου έβγαλε αλλα-ντ-αλλων.....

[Silvestro]

Και πως το βρισκεται ρε παιδια;
γιατι στην τριγωνομετρια πρεπει να ξεσκονισω πολλα πραγματα...
κρατησα κ την ασκηση που ελυσα στο γυμνασιο...

[john 2004]

υπολογιζεις τοξο κυκλου με υψος 3μμ και πλατος 360μμ (χορδη κυκλου) που σου δινουν 5401,5μμ ακτινα (radius). Αν σε σχεδιαστικο προγραμμα φτιαξεις κυκλο με αυτην την ακτινα και τον κοψεις με μια χορδη που το μεσο της θα απεχει 3μμ απο την περιφερεια του κυκλου, θα σου σχηματισει την πανω πλευρα απο το καμαρι σου.

[BOULIS13]

ανοιγεις ενα σχέδιο cad....
σχεδιάζεις μιά γραμμη 36 εκ....
σχεδιάζεις μια γραμμή 3 χιλ .. στο μέσον της πρώτης ....κάθετη...
σχεδιάζεις ένα κύκλο με 3 point circle εντολή .....(ορίζεις τρια σημεία απο τα οποία θα περνάει ο κύκλος σου).....
εννοείται ποια είναι τα σημεια....

επιλέγεις τον κύκλο.....πας στα properties του κύκλου (με δεξί κλικ εδω) .... και βλέπεις απο τις ιδιοτητες το radious....

20 δευτερόλεπτα δουλειά ειναι.....πως κατάφερα και την σκάτωσα δεν ξέρω......

[john 2004]

για να καταλαβεις τι εννοω αν δουλευεις σχεδιαστικο προγραμμα, εγω ουτε αυτο δεν μπορω να κανω ο αμπαλος!

[BOULIS13]

http://acousticblog.mokkou.jp/?p=44

"Typically the most common radius is 25′ for the top and 15′ for the back. In order to put that radius in there we need to first calculate the arc of the bend we need. For that we solve for X using X=L²/2(R). Or you can use my nifty radius calculator I did in Excel today. Just choose the L and R value from the drop down list and it calculates X. All my values are in dreaded millimeters but I did a conversion table there for quick reference.

http://mokkou.jp/guitarbuild/radius_dish/radius.xls  "

....απο έναν τύπο που έφτιαξε "δίσκο" για καμπύλες σε καπάκι και πλάτη.....τύπο δίνει ..... exchell δίνει........καφέ δεν κέρασε ακόμα........

[atlas]

αναθεμα κι αν καταλαβα τιποτα, γαμω τις κιθαρες θα φτιαξω χαχαχα

[Silvestro]

Μπραβο Γιανναρε (αλλα κ μπουλακο!)
κ εγω αμπαλος με τα προγραμματα αυτα, 10 γκολ τρωω απο τα αποδυτηρια!
ομως με κανατε κ διαβασα , κ βρηκα τον τυπο για τον υπολογισμο της ακτινας του κυκλου που αντιστοιχει σε τοξο, του οποιου γνωρίζουμε το μήκος (Χ) και το ύψος (Ψ) της χορδής του:
ΑΚΤΙΝΑ = (X²+4*Ψ²)/8*Ψ

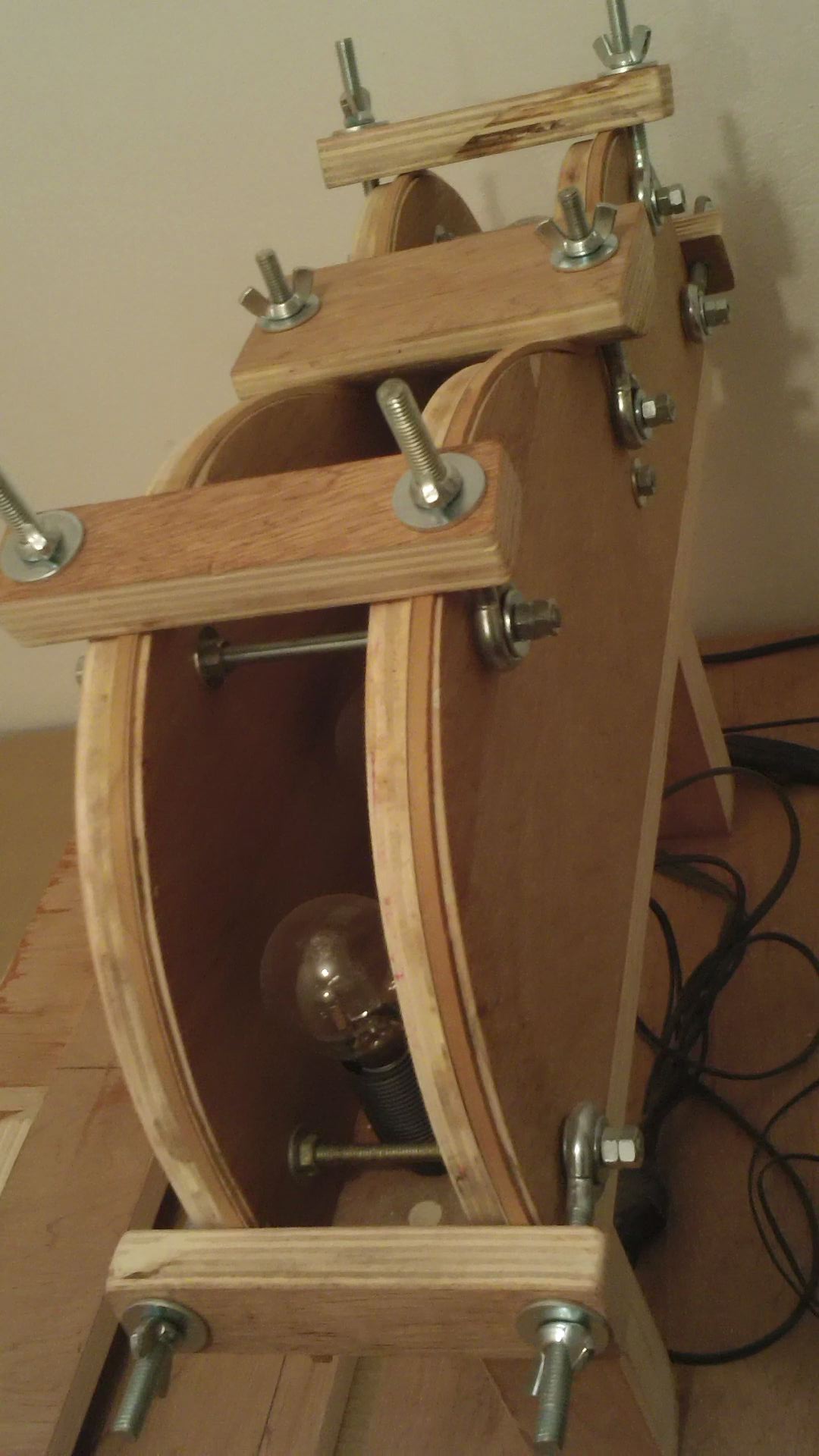

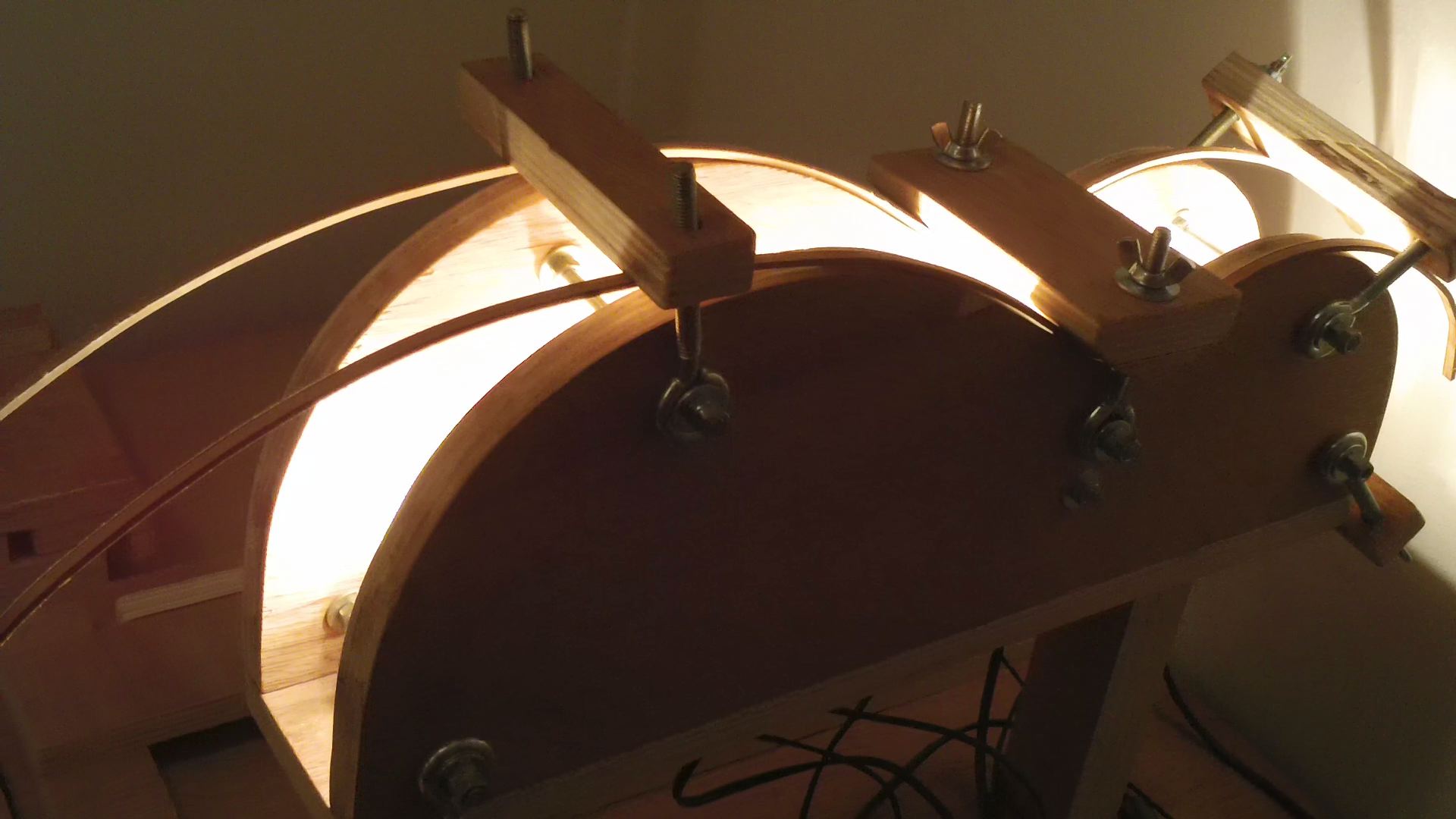

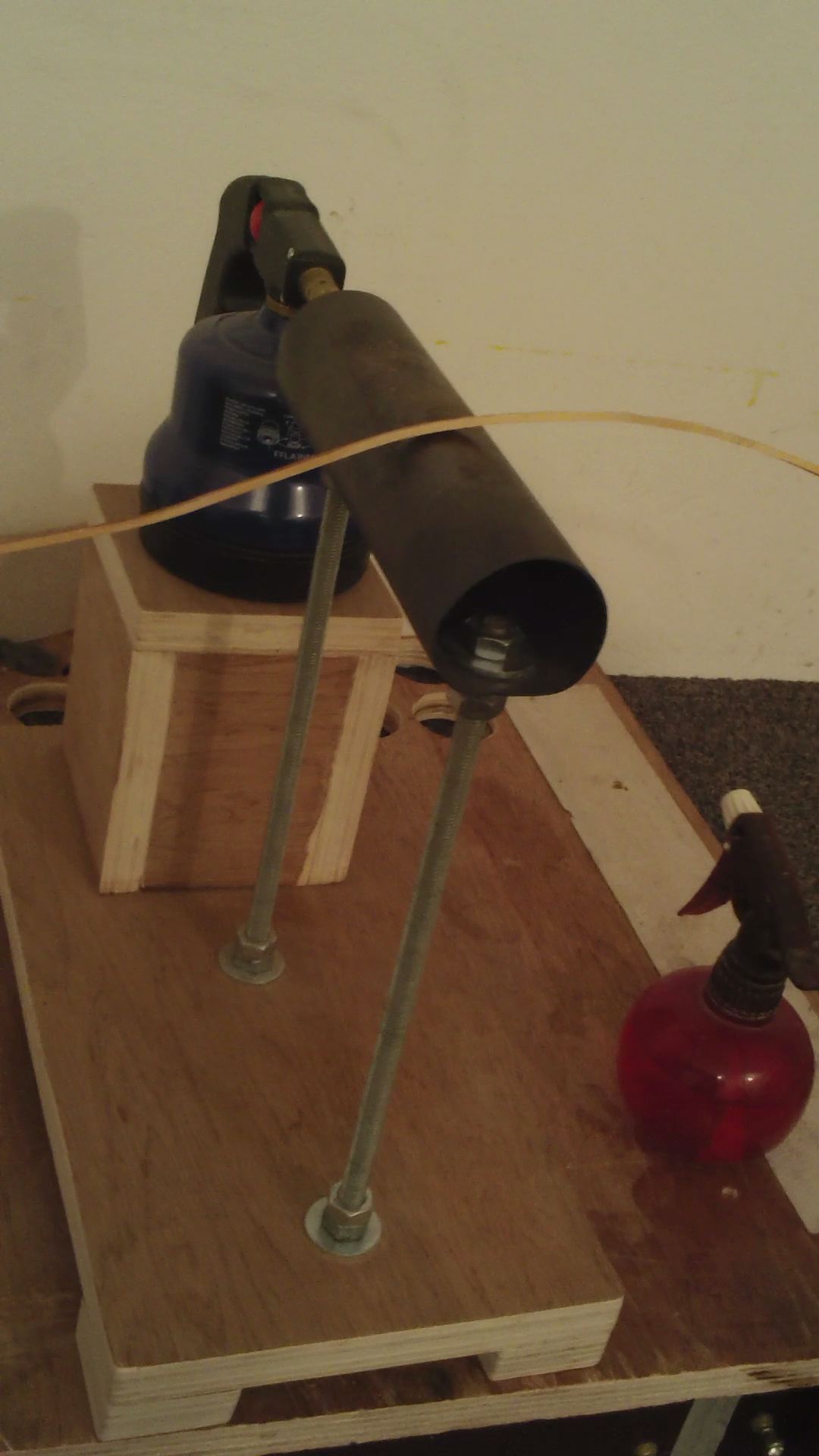

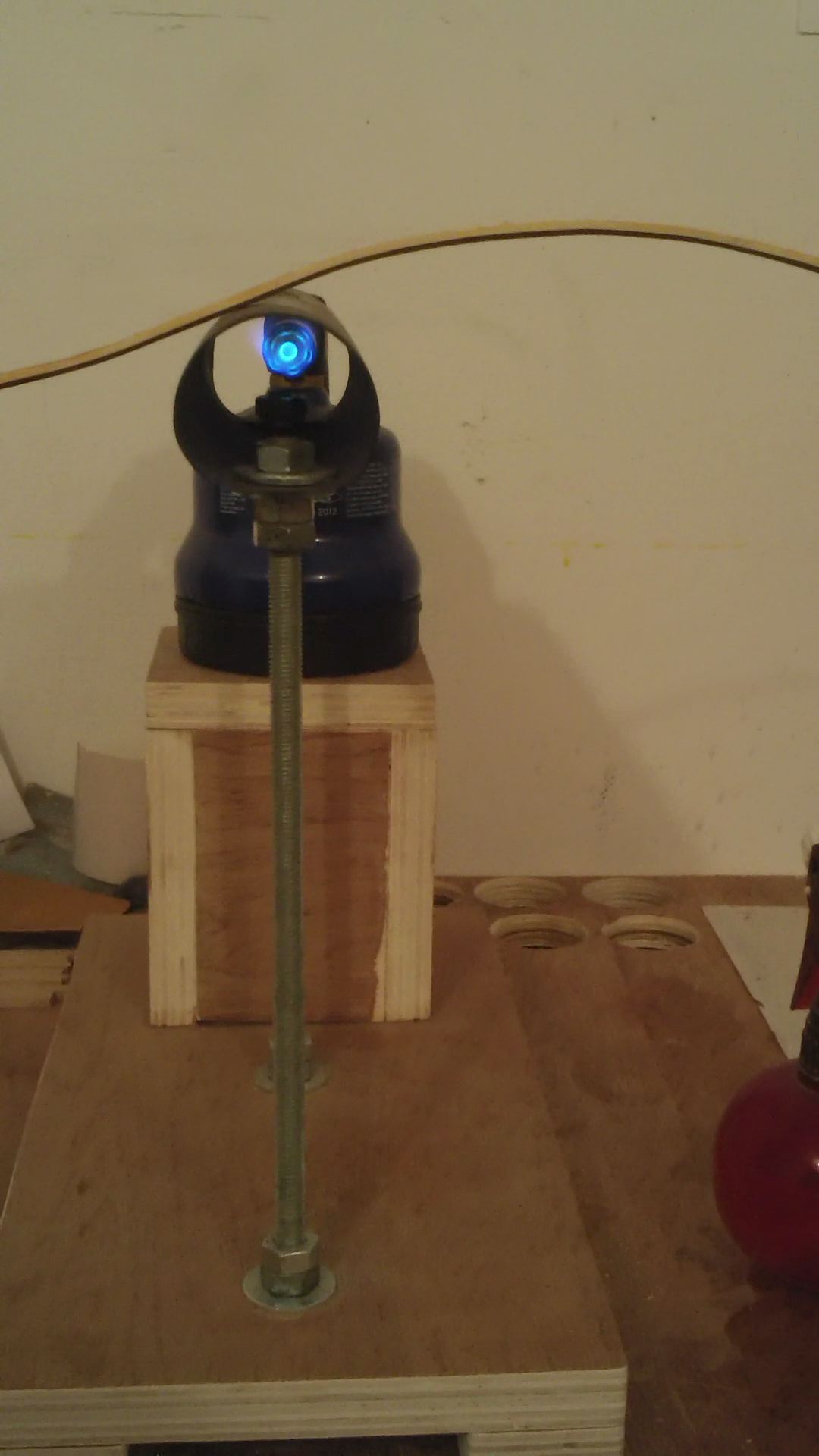

επισης λυγισα ολα τα φιλετα... (ενα παρα πολυ μεγαλο ευχαριστω στον Κο Βασιλειαδη...που χωρις την συνδρομη του, η κιθαρα θα ηταν γυμνη...)

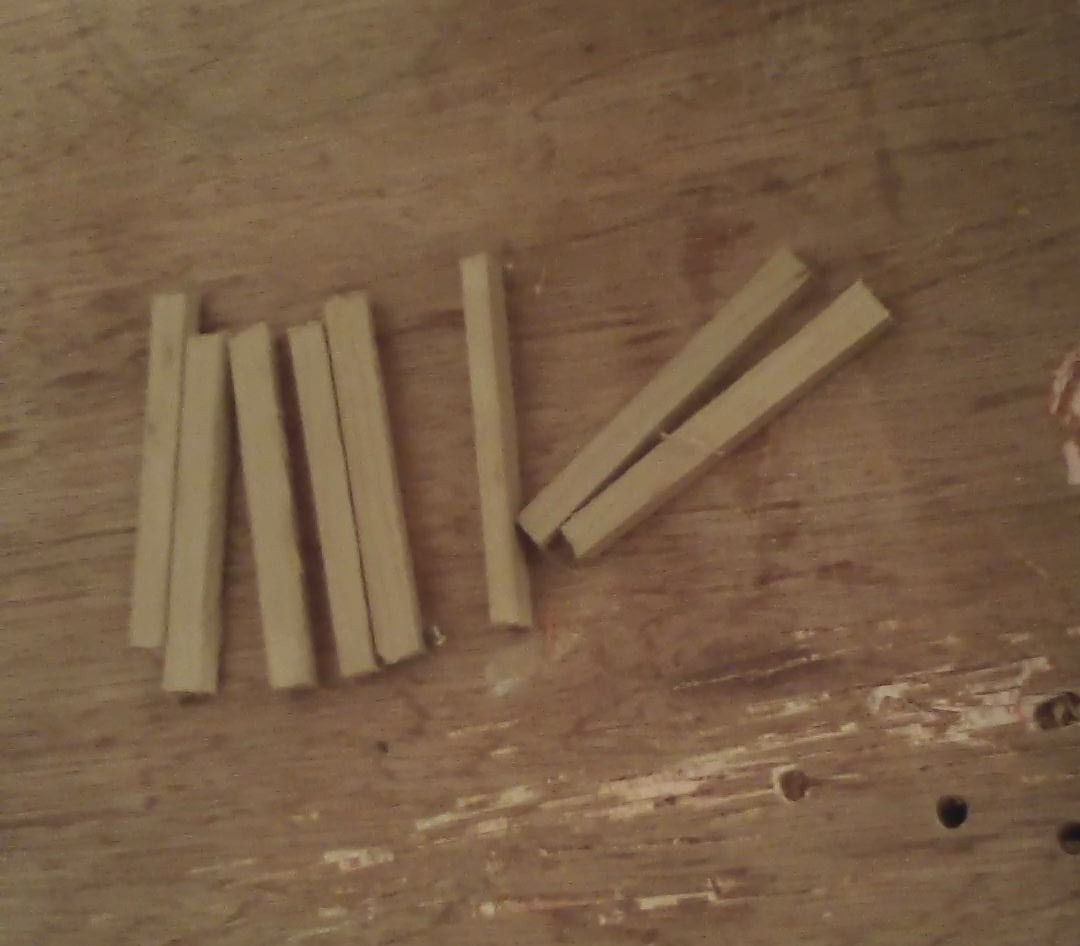

επισης εκοψα (κελεμπεκι) 10 λωριδες ξυλου που θα μπουν μετα καθετα στα πλαϊνα, ενισχυτικες...
αντε να τελειωνει το ατιμο το κελεμπεκι, μου'χει βγαλει την ψυχη... δεν το ξαναματαπαιρνω...

τι εγινε ρε δημητρη (ατλα), εχεις κολησει;οτι θελεις γραψε μου...

[Silvestro]

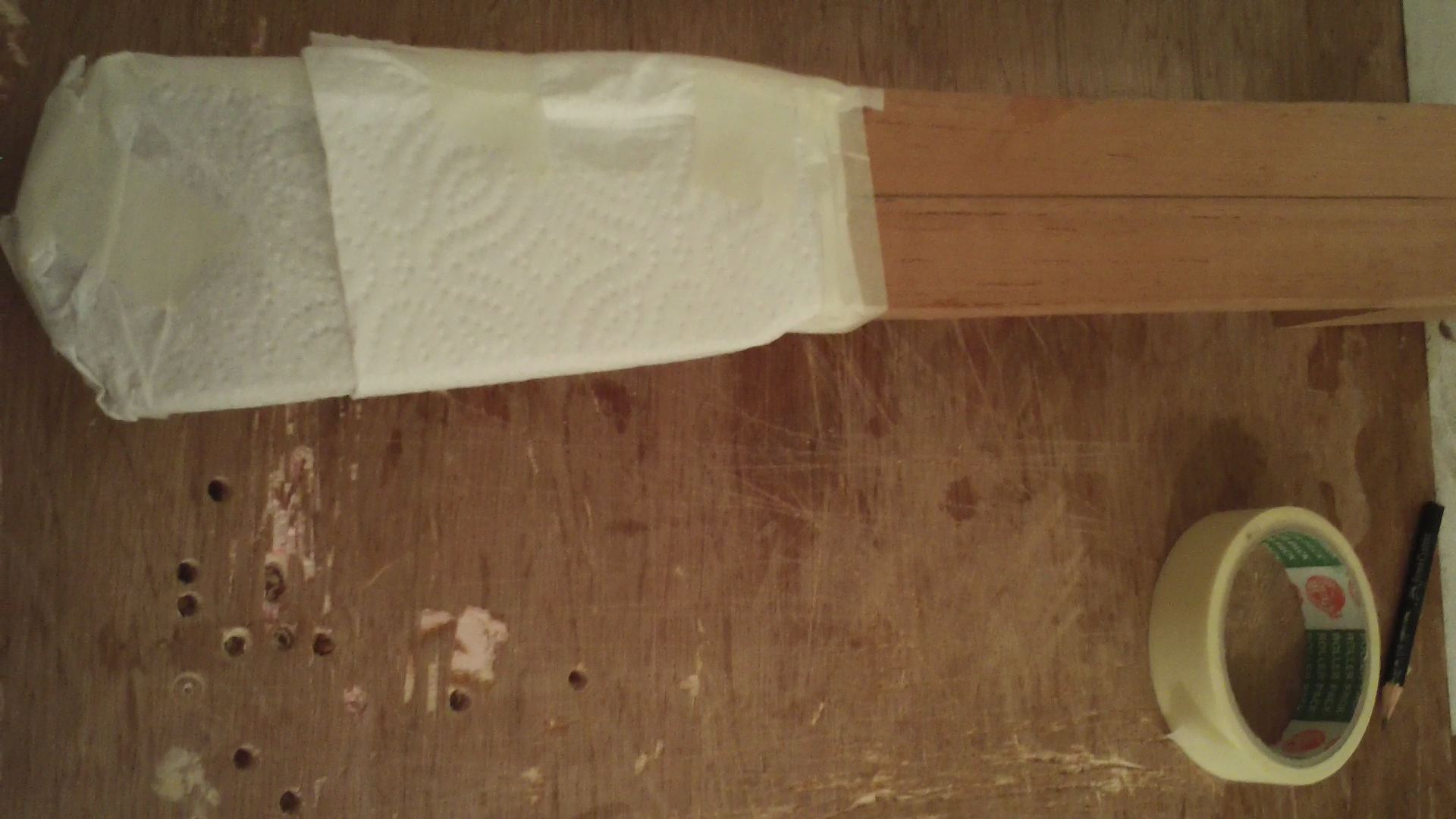

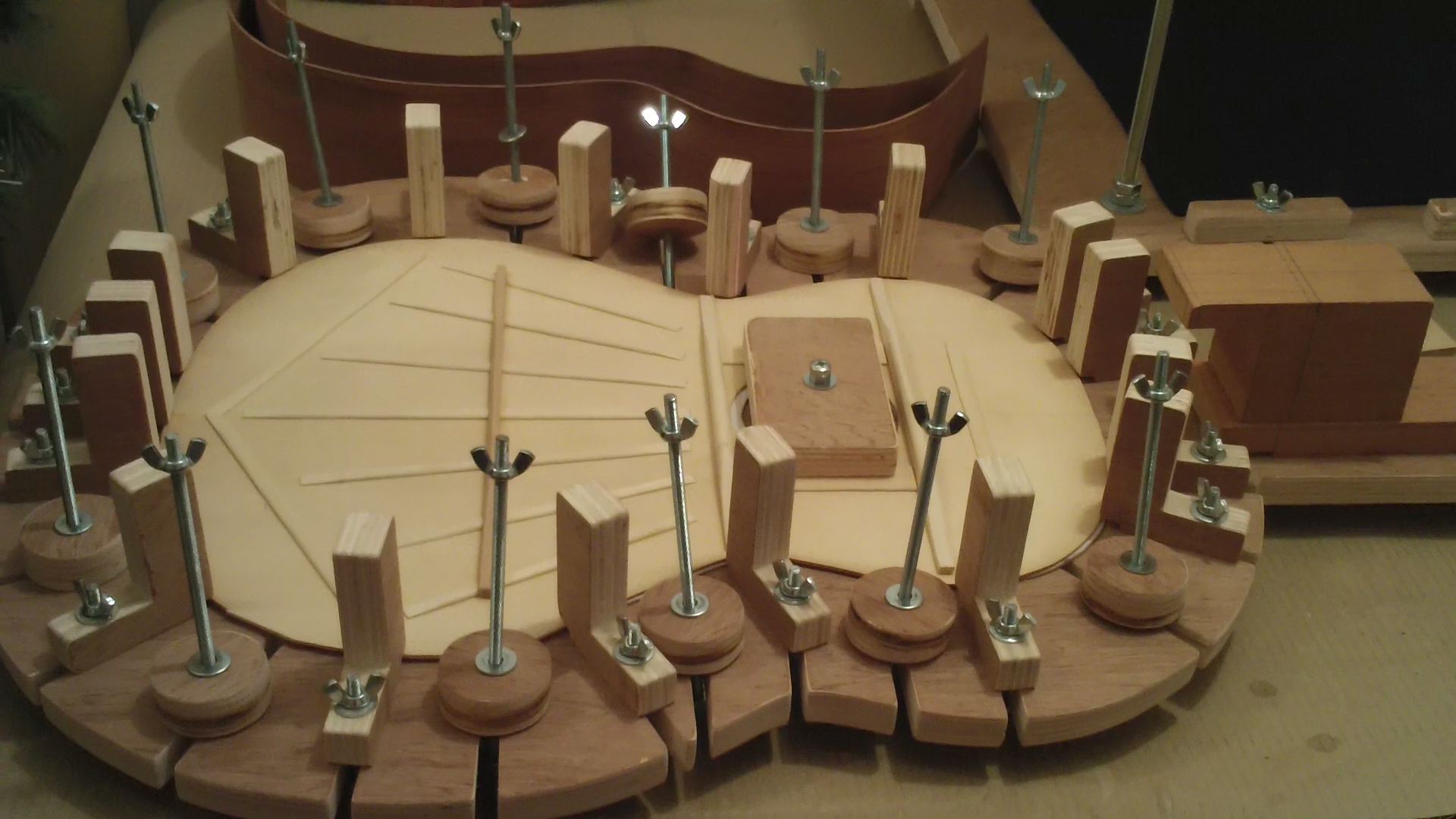

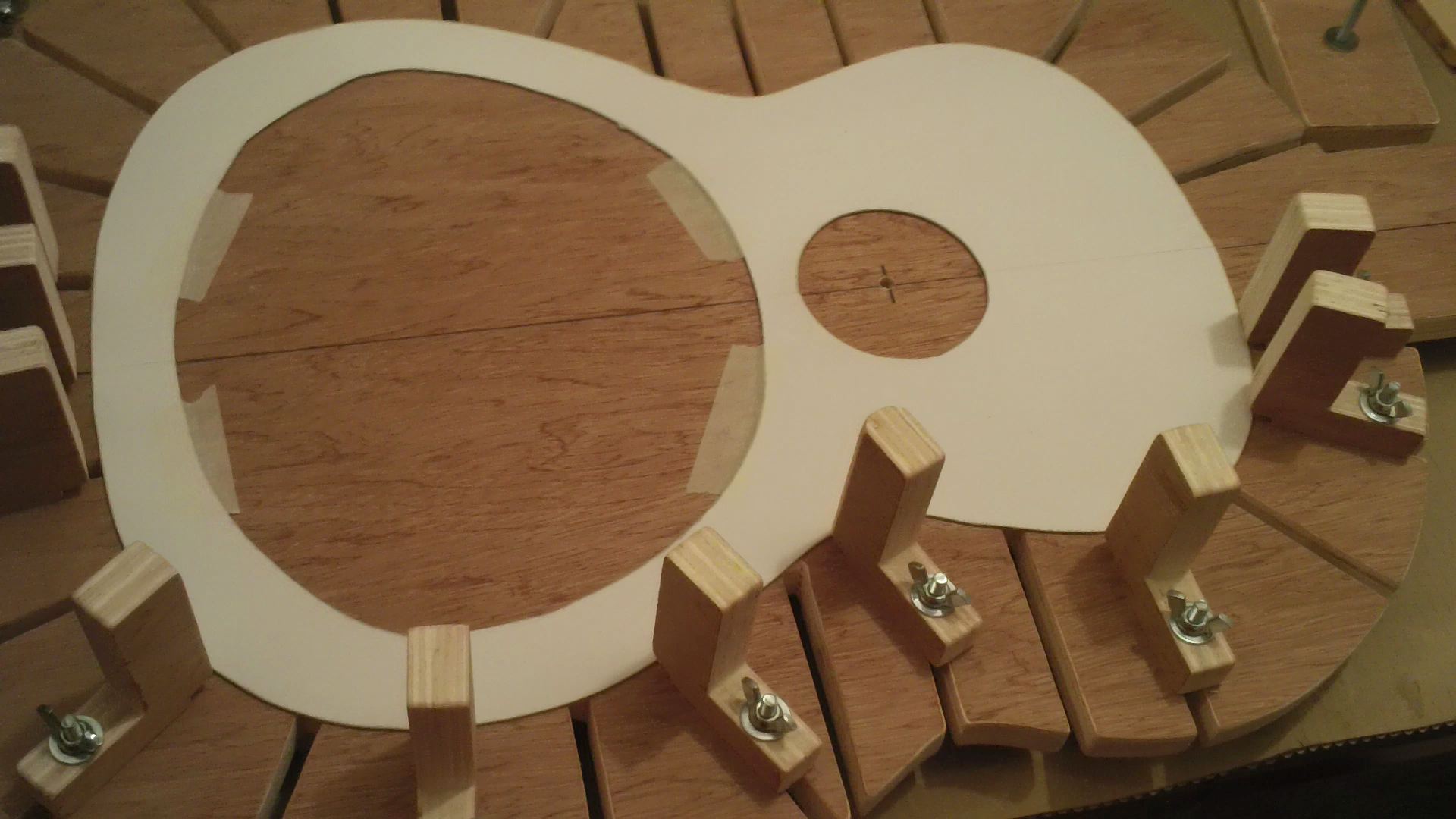

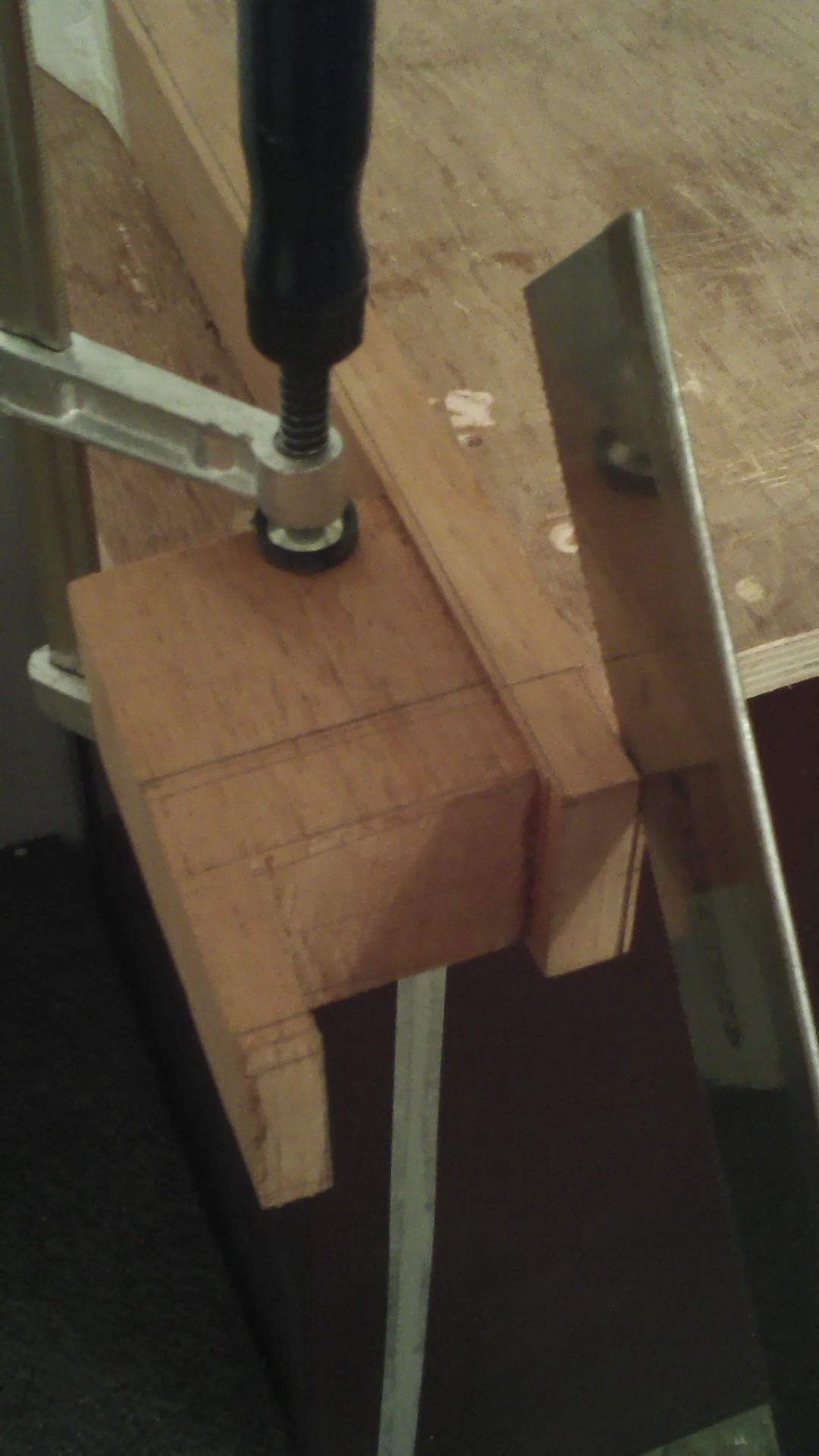

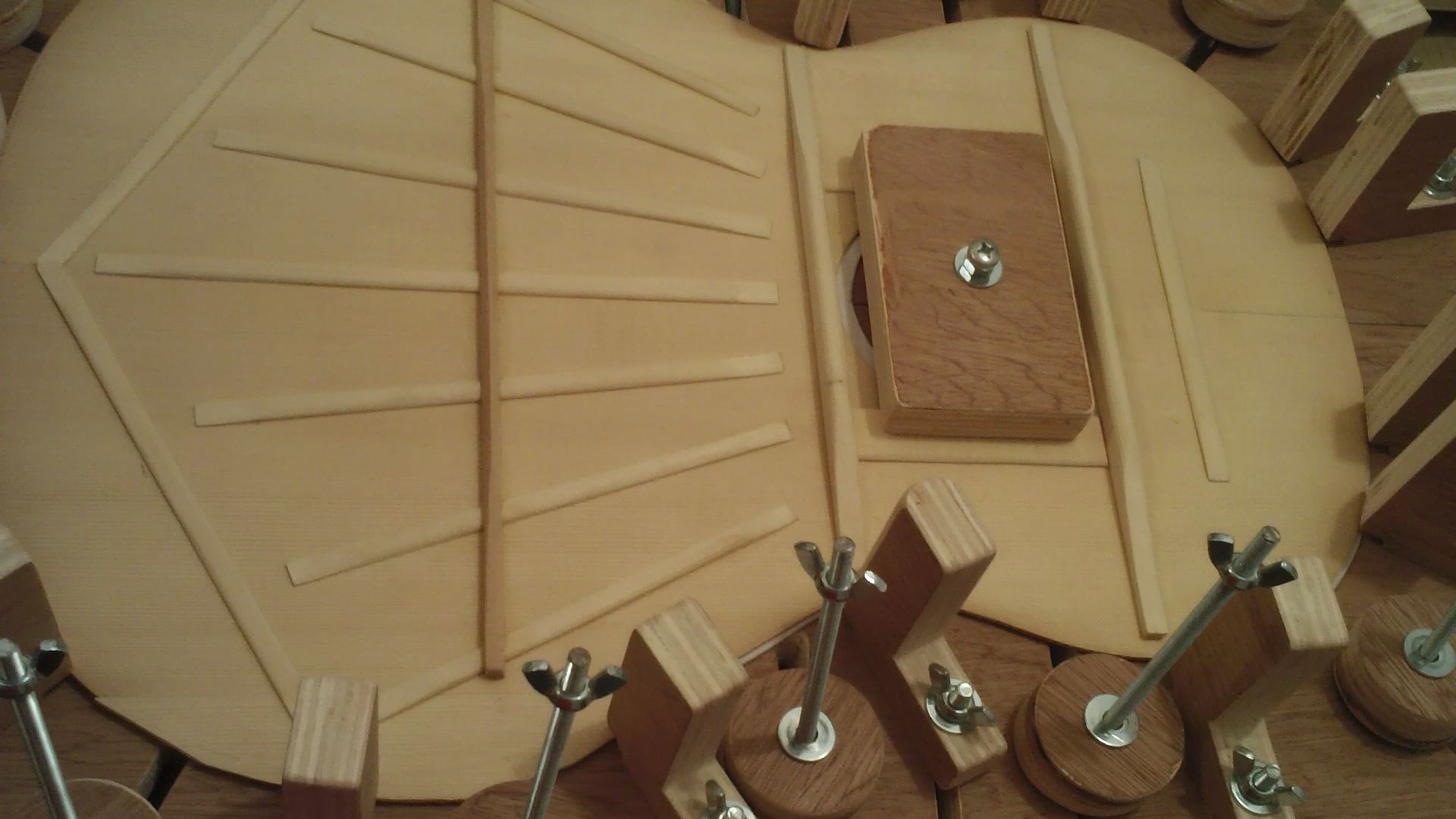

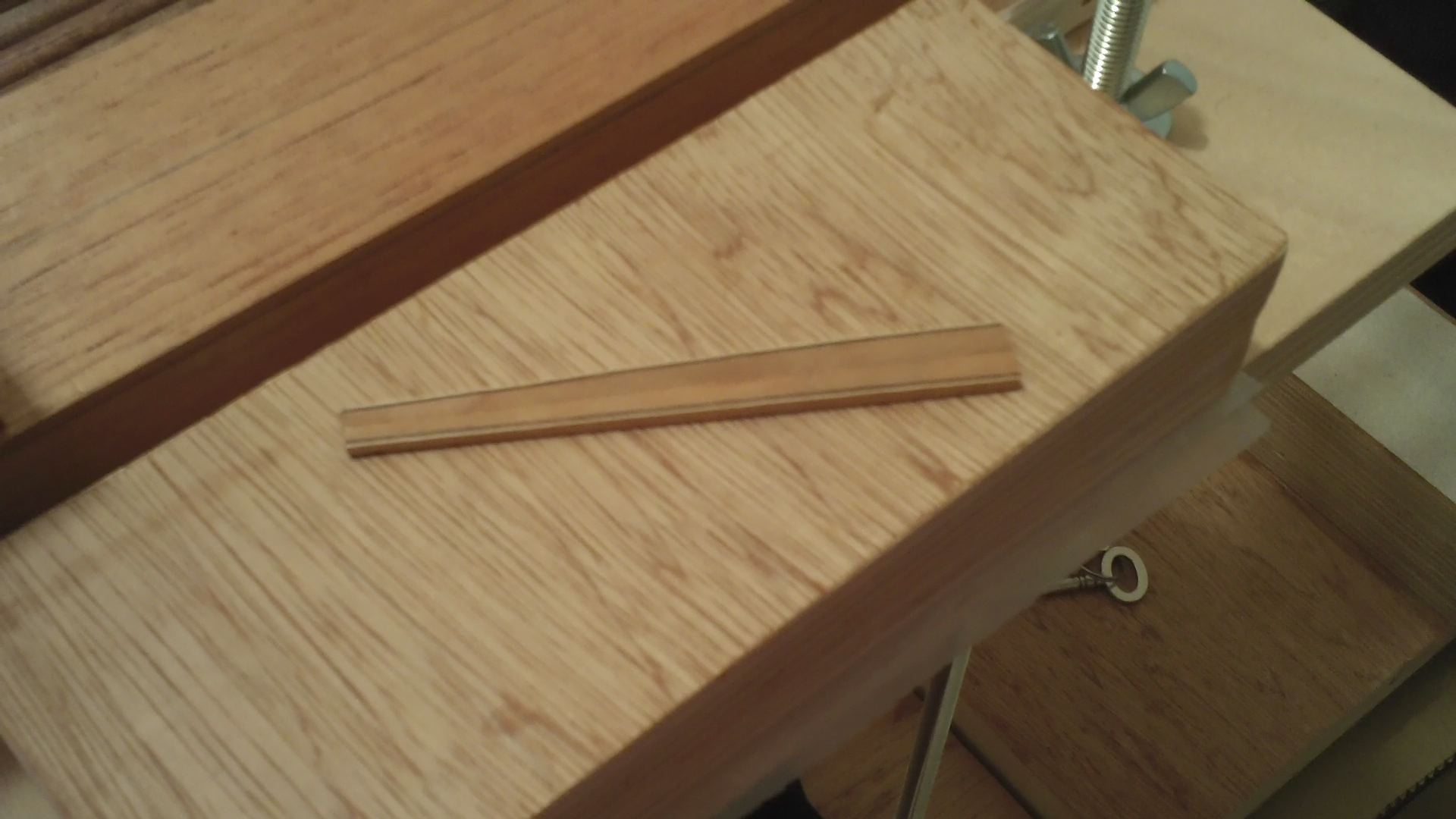

Συνεχεια: εφτιαξα το φιλετο εκει που κουμπωνουν τα πλαϊνα, ενωνοντας 2 κομματακια φιλετου, αφου ετριψα πιο πολυ την μια τους πλευρα κ στα 2, για να κανουν σχημα "V"...μετα τυλιξα το κεφαλι καλα με χαρτι κουζινας για να μην χτυπηθει (οπως σε μια προηγουμενη κατα λαθος) κατα την διαμορφωση του τακουνιου...και τελος η προετοιμασια της σολερας, για να αρχισω να κουμπωνω... μπουλακο, το χαρτονι που ειπα παραπανω...

[atlas]

Βλεπω στελιο, μεγαλεια.Για πες τι ρολο βαραει το χαρτονι και κομμενο σε τοσο μεγαλη περιοχη? ποσο εσκαψες τη solera απο γεφυρα και κατω? ή την εσκαψες και παραπανω?

[ΡΕΜΠΕΤΗΣ]

Στέλιο η δουλειά σου είναι τέλεια. Όλα όμορφα και μελετημένα.

[ΖΑΡΚΑΔΑΣ ΚΩΣΤΑΣ]

ΕΓΩ ΣΤΕΛΙΟ ΔΕΝ ΚΑΤΑΛΑΒΑΙΝΩ ΤΗΝ ΟΡΟΛΟΓΙΑ ΣΑΣ ΕΣΑΣ ΤΩΝ ΚΙΘΑΡΟΦΤΙΑΧΤΩΝ ΑΛΛΑ ΕΔΩ ΒΛΕΠΩ ΜΙΑ ΕΞΕΡΕΤΙΚΑ ΠΡΟΣΕΓΜΕΝΗ ΔΟΥΛΕΙΑ, ΜΕ ΜΕΡΑΚΙ ΚΑΙ ΠΑΘΟΣ.

[Silvestro]

Δημητρη οπως ειπα πιο πανω, την σολερα δεν την εχω πειραξει, γι'αυτο βαζω το χαρτονι που "εξυπηρετει" στο να κανει μια ελαφρια κουρμπα το καπακι στην περιοχη του καβαλαρη...

Γεωργιε ευχαριστω...παντως, να ξερεις, σαν τις δικες σου ομορφιες, στα "μπιμπελο" σου, δεν...
 με τιποτις να'ουμε...

Κωστα να'σαι καλα, οταν ακους τετοια λογια απο ανθρωπους σαν εσενα που'χουν φτιαξει τα μυρια οσα οργανα, ψηλωνεις κανα 2 ποντους...
(σολερα= η ξυλινη βαση οπου "χτιζεται" η κιθαρα. κατι σαν ανοιχτο καλουπι... οτι αλλο θες, ρωτα!)

[παυλος]

στελιο διαβασμενος εισαι στην κιθαρα απο τους πολυ καλους
