Αποστολέας Θέμα: Φωτογραφίες και Βίντεο από Εργαστήρια : Αύγουστος 2020  (Αναγνώστηκε 6395 φορές)

Γρηγόρης Μαυρακης

  • Hero Member
  • *****
  • Μηνύματα: 1.364
  • Αγαπημένο ξύλο: Ινδικος παλισανδρος
  • Αριθμός κατασκευών: Καμμια
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Αύγουστος 2020
« Απάντηση #60 στις: Αύγουστος 20, 2020, 12:34:54 μμ »
Εγω πηρα φυλλο καπλαμα 2,5 απο παντελακο μου το εκοψε σε λωριδες 1,7 πόντους και τα έχω έτοιμα τα linings για την κάθε κιθάρα..

Μάνος Τουρπάλης

  • Hero Member
  • *****
  • Μηνύματα: 3.117
  • Αριθμός κατασκευών: -
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Αύγουστος 2020
« Απάντηση #61 στις: Αύγουστος 20, 2020, 01:31:01 μμ »
Έφαγα μια ώρα να χαράξω 4 πατούρες και ας χρησιμοποίησα την σεγα ....

ήθελα να στο πω από τότε (στο θέμα του Λάμπρου)...
Ανάλογα . Ο παραδοσιακός τρόπος είναι κομματάκια . Ο εύκολος είναι χαραγμένο.....
...Για αρχή θα σου πρότεινα να χαράξεις ένα μονοκόμματο ξύλο . Είναι πιο εύκολο . Μπορείς από έλατο ή κάποιο μαόνι .


... οτι δεν είναι τόσο εύκολο όσο φαίνεται - όχι αν θέλεις στοιχειώδη ακρίβεια. Το μήκος (~ 70-75 εκ.) είναι μεγάλο για να βγουν όλες οι χαρακιές σε ίδια φάρδη με ίδιο βάθος (και μάλιστα να σταματάς τόσο, όσο μόλις να μην το κόψεις πέρα για πέρα), αν το επιχειρείς με πριόνι ή σέγα με ελεύθερο χέρι.
Ο πιο εύκολος τρόπος είναι με κορδέλα και οδηγό  - ή σέγα σταθερή όπως αυτή που έφτιαξε ο Δημήτρης (sakkalis) υπάρχει παραπομπή και σε αυτήν την κατασκευή στο παρακάτω link

http://www.luthier.gr/index.php?topic=3942.msg73184#msg73184
« Τελευταία τροποποίηση: Αύγουστος 20, 2020, 01:46:00 μμ από Μάνος Τουρπάλης »

Ιωσήφ Τορρένς

  • Hero Member
  • *****
  • Μηνύματα: 3.088
  • Αριθμός κατασκευών: Λίγα πράματα
  • Περιοχή: Αθήνα Κυψέλη
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Αύγουστος 2020
« Απάντηση #62 στις: Αύγουστος 20, 2020, 02:31:50 μμ »
Μάνο πολύ ωραίος ο τρόπος σου !  Αν μιλάμε για χαραγμένες πατούρες βέβαια .

Αν πληκτρολογήσουμε στο google solid guitar linings ,  έχει πολλά να δεί κανείς ... και είναι πολύ εύκολο να ... πελαγώσει !   :-\

Πέρα όμως από τις χαραγμένες ή τις αχάραχτες πατούρες πιστεύω ότι μεγάλη σημασία για τον επιδιωκόμενο ήχο

( με διάρκεια , με "ουρά" ή κοφτός , "σκαστός" ) στο έγχορδο έχει το είδος του ξύλου που χρησιμοποιούμε ...




Τίποτα δεν ισιώνει από μόνο του ... θέλει πολλή δουλειά ...
Να είστε όλοι καλά ! ... για να ισιώνετε τα "στραβά " ...

songless_bird

  • Hero Member
  • *****
  • Μηνύματα: 934
  • Αγαπημένο ξύλο: Ειναι τρέλα η Cedrela
  • Αριθμός κατασκευών: Μια καλή και μια κουτσή κιθάρα
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Αύγουστος 2020
« Απάντηση #63 στις: Αύγουστος 20, 2020, 02:57:07 μμ »
Έφαγα μια ώρα να χαράξω 4 πατούρες και ας χρησιμοποίησα την σεγα ....

ήθελα να στο πω από τότε (στο θέμα του Λάμπρου)...
Ανάλογα . Ο παραδοσιακός τρόπος είναι κομματάκια . Ο εύκολος είναι χαραγμένο.....
...Για αρχή θα σου πρότεινα να χαράξεις ένα μονοκόμματο ξύλο . Είναι πιο εύκολο . Μπορείς από έλατο ή κάποιο μαόνι .


... οτι δεν είναι τόσο εύκολο όσο φαίνεται - όχι αν θέλεις στοιχειώδη ακρίβεια. Το μήκος (~ 70-75 εκ.) είναι μεγάλο για να βγουν όλες οι χαρακιές σε ίδια φάρδη με ίδιο βάθος (και μάλιστα να σταματάς τόσο, όσο μόλις να μην το κόψεις πέρα για πέρα), αν το επιχειρείς με πριόνι ή σέγα με ελεύθερο χέρι.
Ο πιο εύκολος τρόπος είναι με κορδέλα και οδηγό  - ή σέγα σταθερή όπως αυτή που έφτιαξε ο Δημήτρης (sakkalis) υπάρχει παραπομπή και σε αυτήν την κατασκευή στο παρακάτω link

http://www.luthier.gr/index.php?topic=3942.msg73184#msg73184
Ότι έκανες στην κορδέλα το έκανα στην σεγα . Φράχτη από πίσω . Σημάδι στα 5 χιλιοστά ανά κόψιμο και μήκος ξύλου 65 εκατοστά για να βγουν 130 κοπές ανά πατούρα ... 15 λεπτά η μία .
Αφού έχεις πριονοκορδελα δεν θα ασχολιομουν ξανά με χαράγματα . Δύο φιλέτα  2.5 και λυγισμα μετά .
Ο πιο εύκολος τρόπος για χαραγμένη πατούρα είναι να κόψεις ένα κομμάτι από ένα δοκάρι μήκους 70 εκατοστά πλάτος οσα εκατοστά θέλεις και πάχους 5 χιλιοστά και να έχεις έναν δίσκο κοπής μέχρι 1 χιλιοστό στο παγκοπριονο και ένα jig και σου κάνω παραγωγή σε μια μέρα για κιθάρες για όλο το χρόνο ...

Sent from my Redmi Note 5 using Tapatalk

songless_bird

  • Hero Member
  • *****
  • Μηνύματα: 934
  • Αγαπημένο ξύλο: Ειναι τρέλα η Cedrela
  • Αριθμός κατασκευών: Μια καλή και μια κουτσή κιθάρα
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Αύγουστος 2020
« Απάντηση #64 στις: Αύγουστος 20, 2020, 03:05:39 μμ »
Μάνο πολύ ωραίος ο τρόπος σου !  Αν μιλάμε για χαραγμένες πατούρες βέβαια .

Αν πληκτρολογήσουμε στο google solid guitar linings ,  έχει πολλά να δεί κανείς ... και είναι πολύ εύκολο να ... πελαγώσει !   :-\

Πέρα όμως από τις χαραγμένες ή τις αχάραχτες πατούρες πιστεύω ότι μεγάλη σημασία για τον επιδιωκόμενο ήχο

( με διάρκεια , με "ουρά" ή κοφτός , "σκαστός" ) στο έγχορδο έχει το είδος του ξύλου που χρησιμοποιούμε ...
Αυτό που βλέπω συνήθως είναι Κέδρος σαν ξύλο (cedrela odorata ) .
Έχει καλή αντοχή , είναι ελαφρύ και λυγίζει εύκολα . Απο περιέργεια έβαλα κεδρινο φιλέτο στην ένωση της πλάτης που είχα λυγίσει πιο πριν και έδωσε καμπύλη στην πλάτη άνετα χωρίς πολλά πολλά πριν καν μπουν τα καμαρια . Το είχα προσπαθήσει με ελατο και δεν τα κατάφερα να το λυγίσω χωρίς να επανέλθει μετά . Και μου έκανε και επίπεδη την πλάτη ...

Sent from my Redmi Note 5 using Tapatalk

Μάνος Τουρπάλης

  • Hero Member
  • *****
  • Μηνύματα: 3.117
  • Αριθμός κατασκευών: -
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Αύγουστος 2020
« Απάντηση #65 στις: Αύγουστος 20, 2020, 03:22:52 μμ »
Έφαγα μια ώρα να χαράξω 4 πατούρες και ας χρησιμοποίησα την σεγα ....

ήθελα να στο πω από τότε (στο θέμα του Λάμπρου)...
Ανάλογα . Ο παραδοσιακός τρόπος είναι κομματάκια . Ο εύκολος είναι χαραγμένο.....
...Για αρχή θα σου πρότεινα να χαράξεις ένα μονοκόμματο ξύλο . Είναι πιο εύκολο . Μπορείς από έλατο ή κάποιο μαόνι .


... οτι δεν είναι τόσο εύκολο όσο φαίνεται - όχι αν θέλεις στοιχειώδη ακρίβεια. Το μήκος (~ 70-75 εκ.) είναι μεγάλο για να βγουν όλες οι χαρακιές σε ίδια φάρδη με ίδιο βάθος (και μάλιστα να σταματάς τόσο, όσο μόλις να μην το κόψεις πέρα για πέρα), αν το επιχειρείς με πριόνι ή σέγα με ελεύθερο χέρι.
Ο πιο εύκολος τρόπος είναι με κορδέλα και οδηγό  - ή σέγα σταθερή όπως αυτή που έφτιαξε ο Δημήτρης (sakkalis) υπάρχει παραπομπή και σε αυτήν την κατασκευή στο παρακάτω link

http://www.luthier.gr/index.php?topic=3942.msg73184#msg73184
Ότι έκανες στην κορδέλα το έκανα στην σεγα . Φράχτη από πίσω . Σημάδι στα 5 χιλιοστά ανά κόψιμο και μήκος ξύλου 65 εκατοστά για να βγουν 130 κοπές ανά πατούρα ... 15 λεπτά η μία .
Αφού έχεις πριονοκορδελα δεν θα ασχολιομουν ξανά με χαράγματα . Δύο φιλέτα  2.5 και λυγισμα μετά .
Ο πιο εύκολος τρόπος για χαραγμένη πατούρα είναι να κόψεις ένα κομμάτι από ένα δοκάρι μήκους 70 εκατοστά πλάτος οσα εκατοστά θέλεις και πάχους 5 χιλιοστά και να έχεις έναν δίσκο κοπής μέχρι 1 χιλιοστό στο παγκοπριονο και ένα jig και σου κάνω παραγωγή σε μια μέρα για κιθάρες για όλο το χρόνο ...



ok, εσύ την έχεις πιο μεγάλη (την πατούρα)

songless_bird

  • Hero Member
  • *****
  • Μηνύματα: 934
  • Αγαπημένο ξύλο: Ειναι τρέλα η Cedrela
  • Αριθμός κατασκευών: Μια καλή και μια κουτσή κιθάρα
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Αύγουστος 2020
« Απάντηση #66 στις: Αύγουστος 20, 2020, 04:31:24 μμ »
Έφαγα μια ώρα να χαράξω 4 πατούρες και ας χρησιμοποίησα την σεγα ....

ήθελα να στο πω από τότε (στο θέμα του Λάμπρου)...
Ανάλογα . Ο παραδοσιακός τρόπος είναι κομματάκια . Ο εύκολος είναι χαραγμένο.....
...Για αρχή θα σου πρότεινα να χαράξεις ένα μονοκόμματο ξύλο . Είναι πιο εύκολο . Μπορείς από έλατο ή κάποιο μαόνι .


... οτι δεν είναι τόσο εύκολο όσο φαίνεται - όχι αν θέλεις στοιχειώδη ακρίβεια. Το μήκος (~ 70-75 εκ.) είναι μεγάλο για να βγουν όλες οι χαρακιές σε ίδια φάρδη με ίδιο βάθος (και μάλιστα να σταματάς τόσο, όσο μόλις να μην το κόψεις πέρα για πέρα), αν το επιχειρείς με πριόνι ή σέγα με ελεύθερο χέρι.
Ο πιο εύκολος τρόπος είναι με κορδέλα και οδηγό  - ή σέγα σταθερή όπως αυτή που έφτιαξε ο Δημήτρης (sakkalis) υπάρχει παραπομπή και σε αυτήν την κατασκευή στο παρακάτω link

http://www.luthier.gr/index.php?topic=3942.msg73184#msg73184
Ότι έκανες στην κορδέλα το έκανα στην σεγα . Φράχτη από πίσω . Σημάδι στα 5 χιλιοστά ανά κόψιμο και μήκος ξύλου 65 εκατοστά για να βγουν 130 κοπές ανά πατούρα ... 15 λεπτά η μία .
Αφού έχεις πριονοκορδελα δεν θα ασχολιομουν ξανά με χαράγματα . Δύο φιλέτα  2.5 και λυγισμα μετά .
Ο πιο εύκολος τρόπος για χαραγμένη πατούρα είναι να κόψεις ένα κομμάτι από ένα δοκάρι μήκους 70 εκατοστά πλάτος οσα εκατοστά θέλεις και πάχους 5 χιλιοστά και να έχεις έναν δίσκο κοπής μέχρι 1 χιλιοστό στο παγκοπριονο και ένα jig και σου κάνω παραγωγή σε μια μέρα για κιθάρες για όλο το χρόνο ...



ok, εσύ την έχεις πιο μεγάλη (την πατούρα)
Ο Παλαιοδημοπουλος πάντως παίρνει δοκάρια κέδρου για μανίκι . Τα κόβει κατά μήκος από την στενή πλευρά σε κομμάτια 8 εκατοστά πλάτος μήκος όσο το δοκάρι και πάχος 2.5 και όπως είναι τα λυγίζει σαν να ήταν πλαϊνά . Όταν το είχα δει νόμιζα ότι είναι κάποιο πλαϊνό κιθάρας που έφτιαχνε . Μετά τα κόβει αφού πάρουν το σχήμα σε πατούρες περίπου 1.5 εκατοστό . Δηλαδή από ένα δοκάρι για μανίκι βγαζει περίπου 14 ολοκληρωμένες πατούρες . Δηλαδή με κόστος 15-20€ και ελάχιστη δουλειά αφού δεν κάθεται να χαράξει βγάζει πατούρες που θα έπρεπε να πληρώσει 70-100€ για έτοιμες .... Πόσο είπαμε έκανε η κορδελιτσα του lidl;....

Sent from my Redmi Note 5 using Tapatalk


georgalasg

  • Hero Member
  • *****
  • Μηνύματα: 1.670
    • παρουσίαση κατασκευών
  • Αγαπημένο ξύλο: απελέκητο...
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Αύγουστος 2020
« Απάντηση #67 στις: Αύγουστος 20, 2020, 06:19:16 μμ »
Ευχαριστω παιδια. Αν δε μπω μεσα τις επομενες μερες θα ξερετε τι φταιει
Εγω και ο Ζοζέφ.
https://woodboats.webnode.gr/

Μάνος Τουρπάλης

  • Hero Member
  • *****
  • Μηνύματα: 3.117
  • Αριθμός κατασκευών: -
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Αύγουστος 2020
« Απάντηση #68 στις: Αύγουστος 21, 2020, 09:05:23 πμ »
Ο Παλαιοδημοπουλος πάντως παίρνει δοκάρια κέδρου για μανίκι . Τα κόβει κατά μήκος από την στενή πλευρά σε κομμάτια 8 εκατοστά πλάτος μήκος όσο το δοκάρι και πάχος 2.5 και όπως είναι τα λυγίζει σαν να ήταν πλαϊνά . Όταν το είχα δει νόμιζα ότι είναι κάποιο πλαϊνό κιθάρας που έφτιαχνε . Μετά τα κόβει αφού πάρουν το σχήμα σε πατούρες περίπου 1.5 εκατοστό . Δηλαδή από ένα δοκάρι για μανίκι βγαζει περίπου 14 ολοκληρωμένες πατούρες . Δηλαδή με κόστος 15-20€ και ελάχιστη δουλειά αφού δεν κάθεται να χαράξει βγάζει πατούρες που θα έπρεπε να πληρώσει 70-100€ για έτοιμες .... Πόσο είπαμε έκανε η κορδελιτσα του lidl;....

ε, εντάξει, ο Παλαιοδημόπουλος την έχει πιο μεγάλη απ' όλους τότε

steliosguitar

  • Moderator
  • Hero Member
  • *****
  • Μηνύματα: 6.221
  • Αριθμός κατασκευών: #72
  • Περιοχή: Ελληνικό
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Αύγουστος 2020
« Απάντηση #69 στις: Αύγουστος 21, 2020, 09:12:29 πμ »
 {celebrate015}
τιποτε καλυτερο απο μια κιθαρα.
εκτος ισως απο δυο...

Μάνος Τουρπάλης

  • Hero Member
  • *****
  • Μηνύματα: 3.117
  • Αριθμός κατασκευών: -
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Αύγουστος 2020
« Απάντηση #70 στις: Αύγουστος 21, 2020, 11:57:56 πμ »

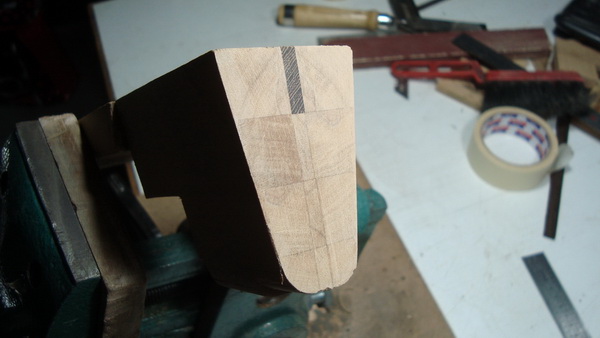

μανίκι - Φράνκεσταϊν  :character0029: :

η τσιγκουνιά χτύπησε κόκκινο - κυρίως επειδή δεν έχω ξανακάνει τέτοια κατασκευή (κιθάρα με ένωση με βίδα, γνήσια stauffer) και η πιθανότητα να πετάξω το μανίκι είναι ποοοοοοολύ μεγάλη - σκάλισα τις φύρες μέχρι που ανακάλυψα δυο κομμάτια ανεγκρέ 1,00 μ x 2 x 2.5 εκ. (από το πρώτο μου μπουζούκι).

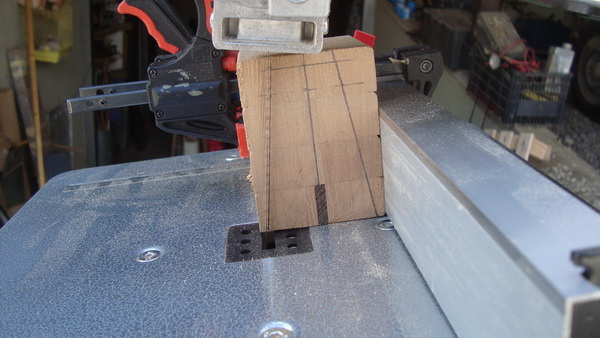

Με δυο κόντρες βενγκε 5 χιλ. ( 50* 2,5 εκ. η μία και 25*1,5 εκ. η άλλη, φύρα κι αυτή από μπαγλαμά) κατάφερα και έβγαλα τα ξύλα με σωστά νερά για το μανίκι της κιθάρας. Επειδή όμως οι παροιμίες είναι για να τις εφαρμόζουμε (δέκα φορές μέτρα, μία κόβε) έκανα και πατάτα στο κόψιμο της κλίσης: δηλαδή ναι μεν σωστά μέτρησα, αλλά επειδή η κατασκευή είναι ιδιαίτερη το σημάδι για το κόψιμο δεν έπρεπε να γίνει στο ύψος της ταστιέρας στην ένωση - που είμαι συνηθισμένος - αλλά 7-8 χιλ. χαμηλότερα επειδή η ταστιέρα "πετάει" πάνω από το καπάκι με μια υποστήριξη - σαν τις elevated που κάνουν τελευταίως οι κλασικοί του φόρουμ.

Τέλος πάντων, λόγω του λάθους αυτού και της αμφιβολίας μου (μήπως το πετάξω όλο μαζί) αποφάσισα αντί να φτιάξω νέο μπράτσο να ξυρίσω το υφιστάμενο από πίσω (εκεί που πιάνει το χέρι) και το ξυρισμένο κομμάτι να το φέρω μπροστά στην ταστιέρα - το διαγραμμισμένο κομμάτι με το καμπύλο βελάκι στο σχέδιο, είναι τα 7-8 χιλ. που μου λείπουν στο ύψος. Το υπόλοιπο κομμάτι προς την τρύπα που υποστηρίζει την ταστιέρα τοποθετείται ούτως ή άλλως εκ των υστέρων (αν θέλεις να επεξεργαστείς άνετα το τακούνι στην ένωση). Είναι η μία από τις δύο "τυπικές" εφαρμογές, απλώς αντί να αφαιρέσω υλικό για να τοποθετηθεί τώρα θα προσθέσω υλικό - από πίσω του μέχρι τον καράολα.

Μ' αυτά και μ' αυτά, σκέτο το μπράτσο αποτελείται από 9 κομμάτια, μαζί με το τακούνι άλλα 9 και ο καράολας από 3 (μαζί με τις κόντρες και τα γεμίσματα από ανεγκρέ).

Σύνολο 21 κομμάτια, μιλάμε οι κόλλες έρρεαν ...ποτάμια.  ;D

Νιώθω μια παράξενη ικανοποίηση με όλα αυτά, δεν έχω ιδέα αν κρατήσει αυτή η κατασκευή - ακόμα κι αν όλα τα υπόλοιπα πάνε καλά και δεν πετάξω το μπράτσο από λάθος τρύπημα ή κάτι άλλο... αν όμως αντέξει, θα πρέπει να κρατήσουμε σημείωση... γίνονται κι αυτά, θα λέμε στις ερχόμενες γενιές  :banghead:  :021:








« Τελευταία τροποποίηση: Αύγουστος 21, 2020, 12:30:45 μμ από Μάνος Τουρπάλης »

Μάνος Τουρπάλης

  • Hero Member
  • *****
  • Μηνύματα: 3.117
  • Αριθμός κατασκευών: -
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Αύγουστος 2020
« Απάντηση #71 στις: Αύγουστος 21, 2020, 12:12:17 μμ »

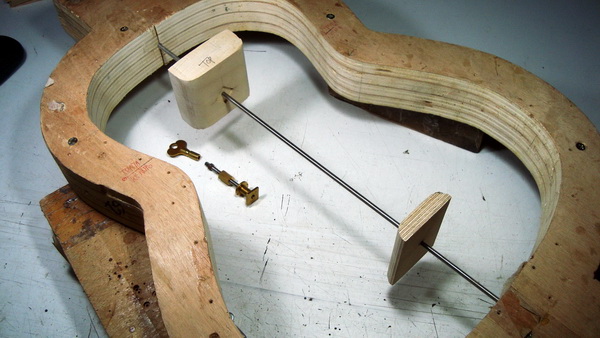

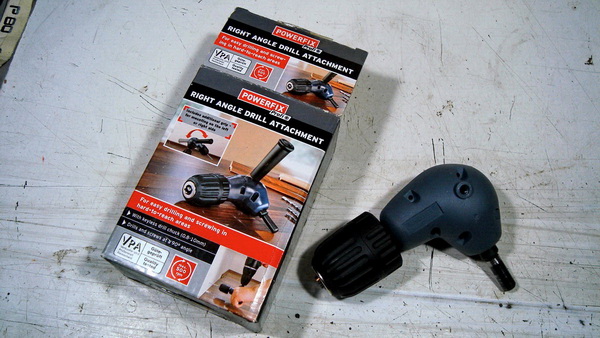

εδώ είναι αυτά που λέω για το τρύπημα και ο λόγος που έκανα σουβλάκι τους τάκους στο καλούπι










άμα (χρονικό ΚΑΙ υποθετικό) τελειώσει θα κάνω ξεχωριστό θέμα με λεπτομέρειες


steliosguitar

  • Moderator
  • Hero Member
  • *****
  • Μηνύματα: 6.221
  • Αριθμός κατασκευών: #72
  • Περιοχή: Ελληνικό
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Αύγουστος 2020
« Απάντηση #72 στις: Αύγουστος 21, 2020, 12:47:05 μμ »
τιποτε καλυτερο απο μια κιθαρα.
εκτος ισως απο δυο...

steliosguitar

  • Moderator
  • Hero Member
  • *****
  • Μηνύματα: 6.221
  • Αριθμός κατασκευών: #72
  • Περιοχή: Ελληνικό
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Αύγουστος 2020
« Απάντηση #73 στις: Αύγουστος 21, 2020, 12:47:44 μμ »
 ;D ;D ;D
τιποτε καλυτερο απο μια κιθαρα.
εκτος ισως απο δυο...

Μάνος Τουρπάλης

  • Hero Member
  • *****
  • Μηνύματα: 3.117
  • Αριθμός κατασκευών: -
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Αύγουστος 2020
« Απάντηση #74 στις: Αύγουστος 21, 2020, 01:20:23 μμ »
η τσιγκουνιά χτύπησε κόκκινο




οι κόλλες έρρεαν ...ποτάμια.  ;D

κατευθείαν έπιασε τόπο η αγορά "με το κιλό" που έκανε ο Δημήτρης (sakkalis)
