Κιθαρόνι αντίγραφο Γρ. Απαρτιάν 1940
« στις: Οκτωβρίου 15, 2019, 11:44:29 μμ »
Τον τελευταίο καιρό σημειώνω απουσίες και κινδυνεύω όχι μόνο να μείνω ανεξεταστέος αλλά μπορεί και να μείνω "του τόπου" που λέγαν οι παλαιότεροι. Κάτι λουμπάγκα (η ηλικία δεν κρύβεται πλέον), κάτι το βιβλίο του πατέρα, κάτι διάφορες άλλες ασχολίες και ... άστα να πάνε με την οργανοποιία. Κιθάρα να κάνω; Μπουζούκι να κάνω; Και εδώ είμαστε!!

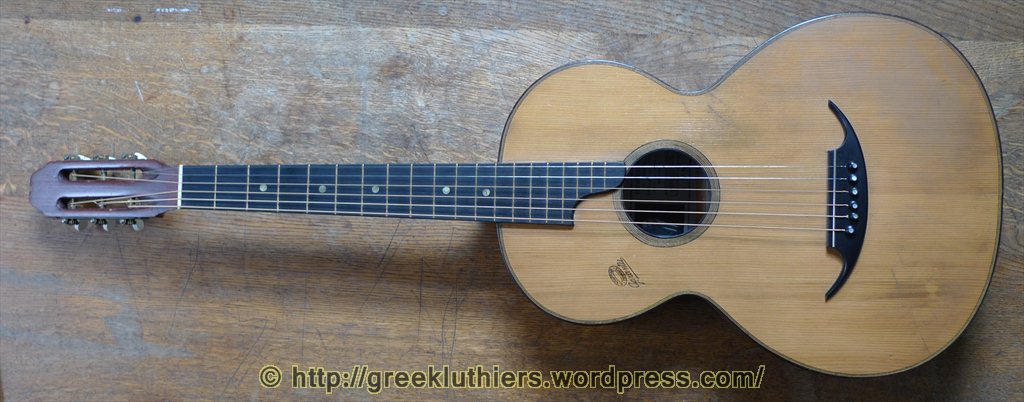

Κιθαρόνι λοιπόν! Αντίγραφο μιας κιθάρας του Γρηγόρη Απαρτιάν κατασκευής 1940 που ήλθε αναπάντεχα στα χέρια μου από τη Γερμανία πριν μερικά χρόνια και ήταν σε άριστη κατάσταση και με φοβερό ήχο. Καντίνια όλο γλύκα και μπάσα γεμάτα και στακάτα, ότι πρέπει για ρεμπετοκίθαρο.

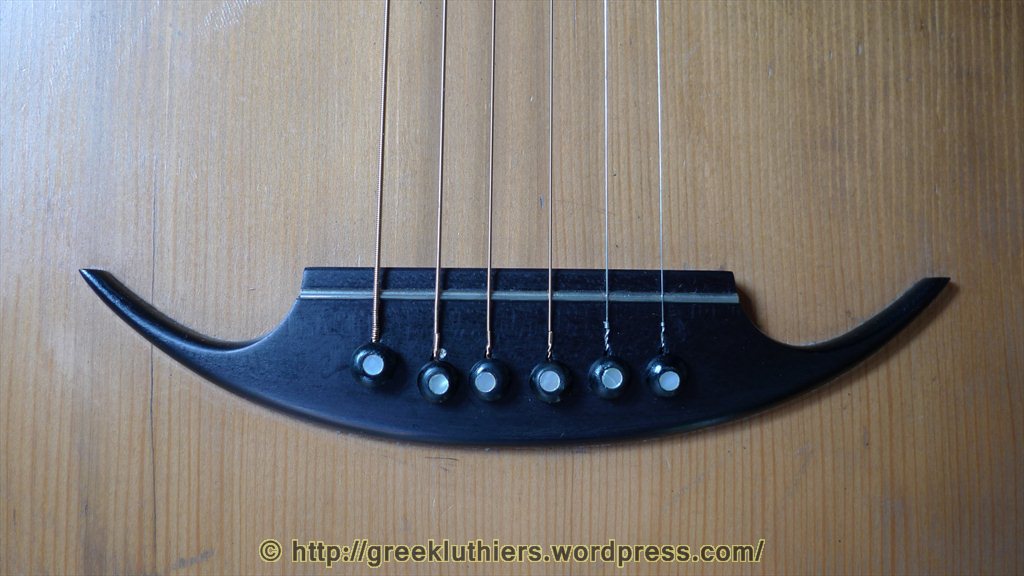

Με το ωραίο της μουστακάκι.

 [ Invalid Attachment ]

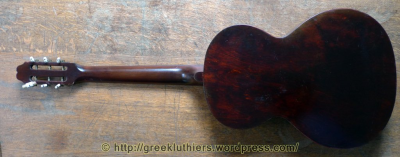

Όπως δε τα περισσότερα κιθαρόνια της εποχής είχε πλάτη και πλαϊνά από κόντρα πλακέ.



Πρόσφατα το έδωσα σε φίλο συλλέκτη αλλά βέβαια είχα φροντίσει να καρατήσω όλα τα απαραίτητα στοιχεία (περίγραμμα, φάρδος σκάφους, κλίμακα κτλ). Έτσι λοιπόν αποφάσισα να φτιάξω ένα αντίγραφο της συγκεκριμένης κιθάρας και μάλιστα να χρησιμοποιήσω κι εγώ κόντρα πλακέ, ως ένα πείραμα για να δω πόσο ο ήχο της θα πλησιάσει την πρωτότυπη.

Οι βασικές διαστάσεις της πρωτότυπης κιθάρας είναι οι παρακάτω:
Μήκος σκάφους: 46cm
Πάνω καμπάνα: 25,2 cm
Μέση: 19cm
Κάτω καμπάνα: 34cm
Πάχος σκάφους: Από 7,7 έως 8,5cm (με το μεγαλύτερο πάχος στη μέση)
Διάμετρος τρύπας: 8cm
Μήκος ελεύθερης χορδής: 61,5 cm

Blog "ΕΛΛΗΝΕΣ ΟΡΓΑΝΟΠΟΙΟΙ" http://greekluthiers.wordpress.com/
Blog "ΕΡΑΣΙΤΕΧΝΗΣ ΟΡΓΑΝΟΠΟΙΟΣ" http://organopoios.wordpress.com/

ΚαΠα

  • Hero Member
  • *****
  • Μηνύματα: 1.699
Απ: Κιθαρόνι αντίγραφο Γρ. Απαρτιάν 1940
« Απάντηση #1 στις: Οκτωβρίου 16, 2019, 12:42:03 πμ »

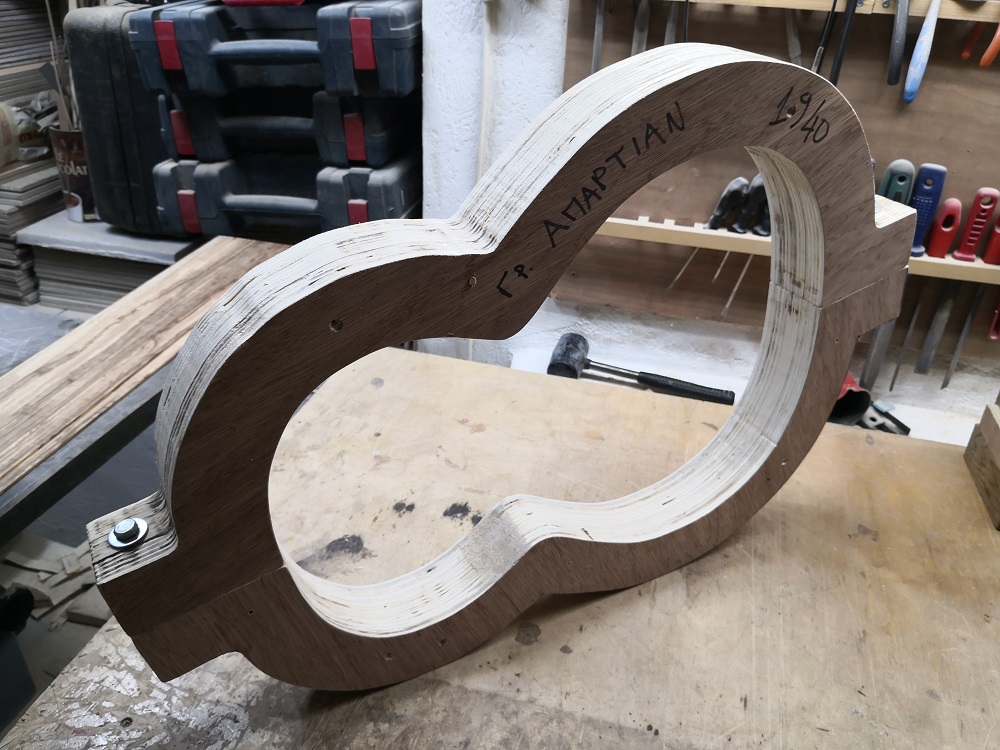

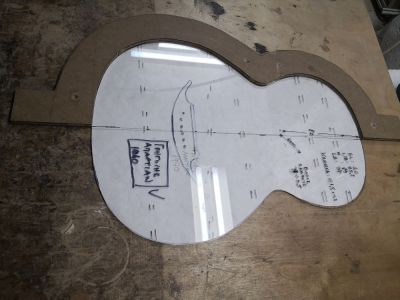

Τα σχετικά πατρόν και τα καλουπάκια έγιναν την περασμένη εβδομάδα.
Μάλιστα στο παρά τρίχα θα έκοβα το δάχτυλό μου όταν κλώτσησε το ρούτερ. Γλύτωσα με ένα καλό κόψιμο στο δείκτη του αριστερού χεριού, ευτυχώς επιφανειακό. Έτσι επιβεβαιώθηκε και αυτό που λέει ένας καλός φίλος: "Άμα δεν κόβει το μαχαίρι θα κόψεις το χέρι σου". Έμαθα "the hard way" ότι τα κοπτικά του ρούτερ τροχίζονται, κάτι που δεν φανταζόμουν εγώ ο άσχετος. Προσοχή παιδιά! Τα ηλεκτρικά εργαλεία δεν αστειεύονται!!!!

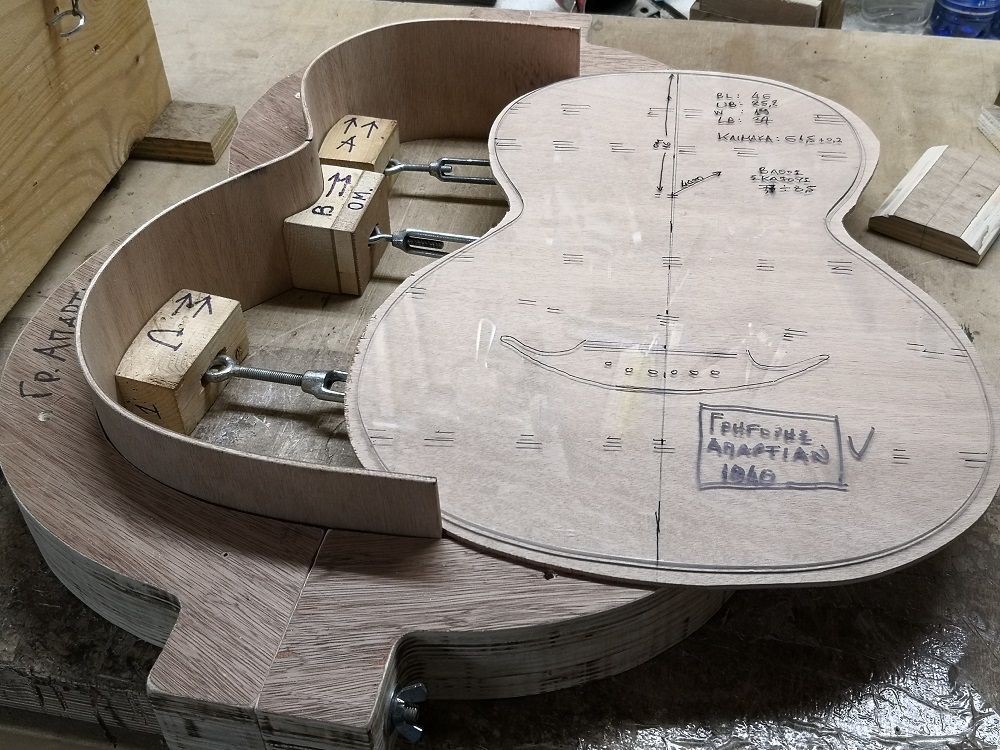

Σήμερα έγινε και το λύγισμα των πλαϊνών (κόντρα πλακέ 4mm οκουμέ από το Leroy).

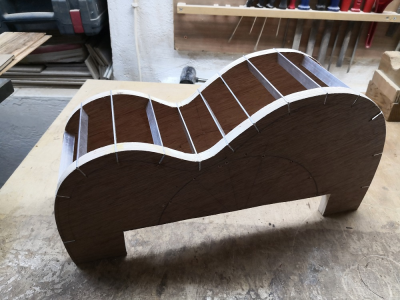

Με την ευκαιρία νομίζω ότι βελτίωσα λίγο και το jig για το λύγισμα. Αντί του ενός κεντρικού βολάν για την πίεση στη μέση, έφτιαξα δύο μικρότερα στις άκρες. Έτσι μπορώ και ελέγχω την αντίσταση που προβάλει το ξύλο και μπορώ καλύτερα να εκτιμώ τον απαιτούμενο χρόνο μέχρι να τα σφίξω σιγά-σιγά στην τελική τους θέση, ενόσω η ηλεκτρική κουβέρτα κάνει τη δουλειά της.



Έκοψα και την πλάτη στο περίπου.

 [ Invalid Attachment ]

Επειδή το υλικό είναι σχετικά στιβαρό, σκέφτομαι μάλιστα να μη βάλω καμάρια στην πλάτη. Θα δείξει!


Blog "ΕΛΛΗΝΕΣ ΟΡΓΑΝΟΠΟΙΟΙ" http://greekluthiers.wordpress.com/
Blog "ΕΡΑΣΙΤΕΧΝΗΣ ΟΡΓΑΝΟΠΟΙΟΣ" http://organopoios.wordpress.com/

Ιωσήφ Τορρένς

  • Hero Member
  • *****
  • Μηνύματα: 3.213
  • Αριθμός κατασκευών: Λίγα πράματα
  • Περιοχή: Αθήνα Κυψέλη
Απ: Κιθαρόνι αντίγραφο Γρ. Απαρτιάν 1940
« Απάντηση #2 στις: Οκτωβρίου 16, 2019, 08:50:13 πμ »
 {celebrate004}  {celebrate004}  {celebrate004}

Πολύ σε χαίρομαι !  Υποδειγματική η αισθητική και τα ποιοτικά χαρακτηριστικά της κατασκευής  !

Τη φύλαξα ήδη στα αγαπημένα και θα την παρακολουθώ με ζωηρό ενδιαφέρον

 [ Invalid Attachment ]
Τίποτα δεν ισιώνει από μόνο του ... θέλει πολλή δουλειά ...
Να είστε όλοι καλά ! ... για να ισιώνετε τα "στραβά " ...

georgalasg

  • Hero Member
  • *****
  • Μηνύματα: 1.746
    • παρουσίαση κατασκευών
  • Αγαπημένο ξύλο: απελέκητο...
  • Περιοχή: Άλιμος - Κυπαρίσσι Λακωνίας
Απ: Κιθαρόνι αντίγραφο Γρ. Απαρτιάν 1940
« Απάντηση #3 στις: Οκτωβρίου 16, 2019, 09:53:49 πμ »
Μά απο τα ίδιο με τον κύριο απο πανω !!!!!  :-* :-* :-* :-*
Εγω και ο Ζοζέφ.
https://georgalasg.wordpress.com/

Stergios_lutherie

  • Hero Member
  • *****
  • Μηνύματα: 1.208
  • Αγαπημένο ξύλο: Αυτο που εχω διαθεσιμο
  • Αριθμός κατασκευών: 15
Απ: Κιθαρόνι αντίγραφο Γρ. Απαρτιάν 1940
« Απάντηση #4 στις: Οκτωβρίου 16, 2019, 10:29:11 πμ »
Νοικοκυρεμένη και πολλά υποσχόμενη αρχή!
Έμπαινε Παναγιώτη!

Silvestro

  • Moderator
  • Hero Member
  • *****
  • Μηνύματα: 7.347
  • Αριθμός κατασκευών: #93
  • Περιοχή: Ελληνικό
Απ: Κιθαρόνι αντίγραφο Γρ. Απαρτιάν 1940
« Απάντηση #5 στις: Οκτωβρίου 16, 2019, 01:33:20 μμ »
σπεσιαλε..... :-*

οταν τα λεω εγω με τα μηχανηματα του διαβολου...  ;D
τιποτε καλυτερο απο μια κιθαρα.
εκτος ισως απο δυο...

Popeye

  • Hero Member
  • *****
  • Μηνύματα: 1.524
  • Αγαπημένο ξύλο: Ρίκοκο-Βερίκοκο-αχλάδι και αμυγδαλιά στου Προφήτη Λιά τα στενά.
  • Αριθμός κατασκευών: -
  • Περιοχή: Αθήνα.
Απ: Κιθαρόνι αντίγραφο Γρ. Απαρτιάν 1940
« Απάντηση #6 στις: Οκτωβρίου 16, 2019, 04:47:35 μμ »
Καλή συνέχεια.
Είμαι Βασιλιάς στα βράχια,
Στις δροσές και στα φεγγάρια.

Γιάννης Καραβασίλης

  • Hero Member
  • *****
  • Μηνύματα: 999
  • Αγαπημένο ξύλο: Μουριά
  • Αριθμός κατασκευών: 6
Απ: Κιθαρόνι αντίγραφο Γρ. Απαρτιάν 1940
« Απάντηση #7 στις: Οκτωβρίου 16, 2019, 10:44:52 μμ »
 Εγώ στέκομαι απλά και θαυμάζω...!!!! Εργαστήριο....καθαρή δουλειά...τάξη...!!!! Φίλε Παναγιώτη καλή συνέχεια σου εύχομαι  {celebrate011}

ΚαΠα

  • Hero Member
  • *****
  • Μηνύματα: 1.699
Απ: Κιθαρόνι αντίγραφο Γρ. Απαρτιάν 1940
« Απάντηση #8 στις: Οκτωβρίου 16, 2019, 11:00:29 μμ »
Για τις φωτογραφίες Γιάννη μου!  ;D
Blog "ΕΛΛΗΝΕΣ ΟΡΓΑΝΟΠΟΙΟΙ" http://greekluthiers.wordpress.com/
Blog "ΕΡΑΣΙΤΕΧΝΗΣ ΟΡΓΑΝΟΠΟΙΟΣ" http://organopoios.wordpress.com/

ΚαΠα

  • Hero Member
  • *****
  • Μηνύματα: 1.699
Απ: Κιθαρόνι αντίγραφο Γρ. Απαρτιάν 1940
« Απάντηση #9 στις: Οκτωβρίου 17, 2019, 11:29:53 μμ »

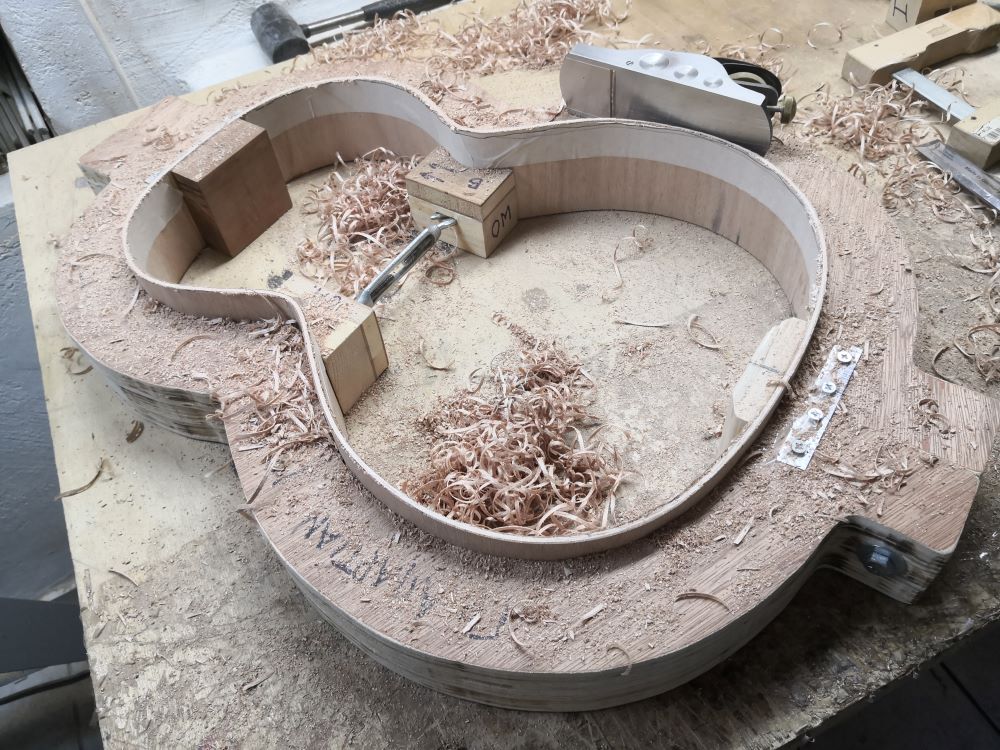

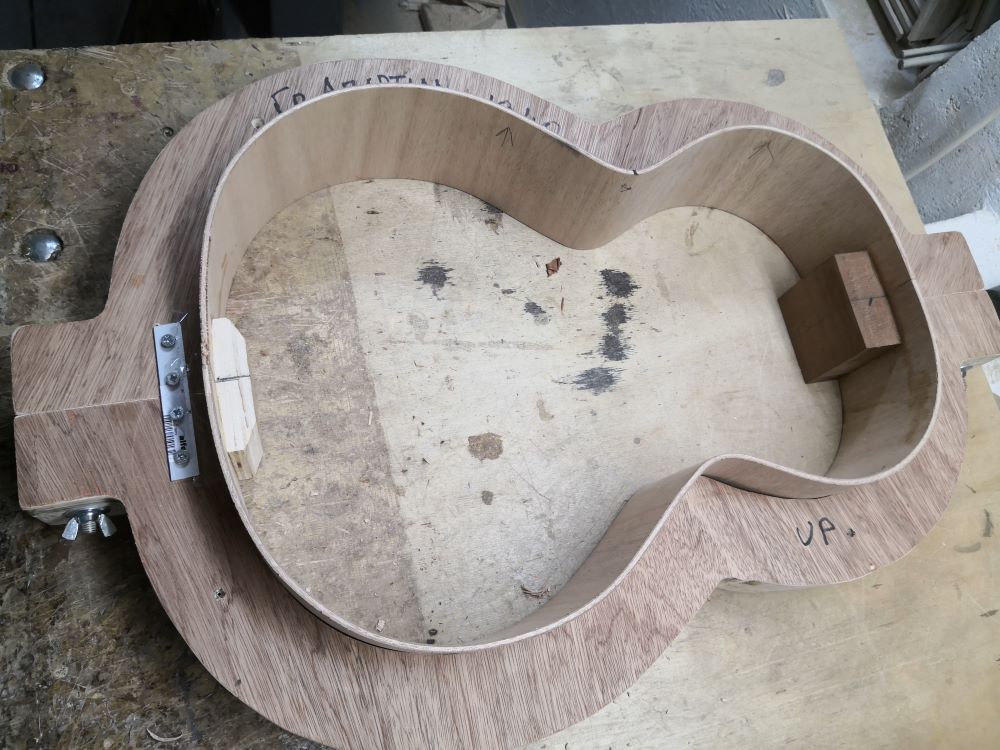

Χθές διαμορφώθηκαν και κολλήθηκαν οι τάκοι.



Σήμερα έγιναν τα παρακάτω:

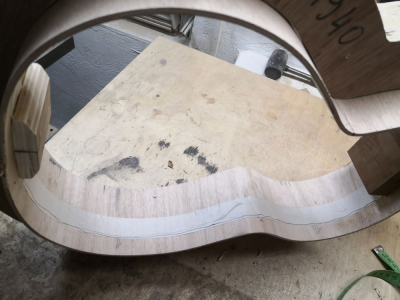

Σημειώθηκε με χαρτοταινία το ύψος (περίπου) μέχρι που θα χαμηλώσουν τα πλαϊνά από την μεριά της πλάτης.



Με το μικρό ροκάνι και με προσοχή λόγω των κόντρα ξύλων του υλικού έγινε η δουλειά (Ίσως έπρεπε να τα είχα κόψει λίγο χαμηλότερα πριν το λύγισμα).

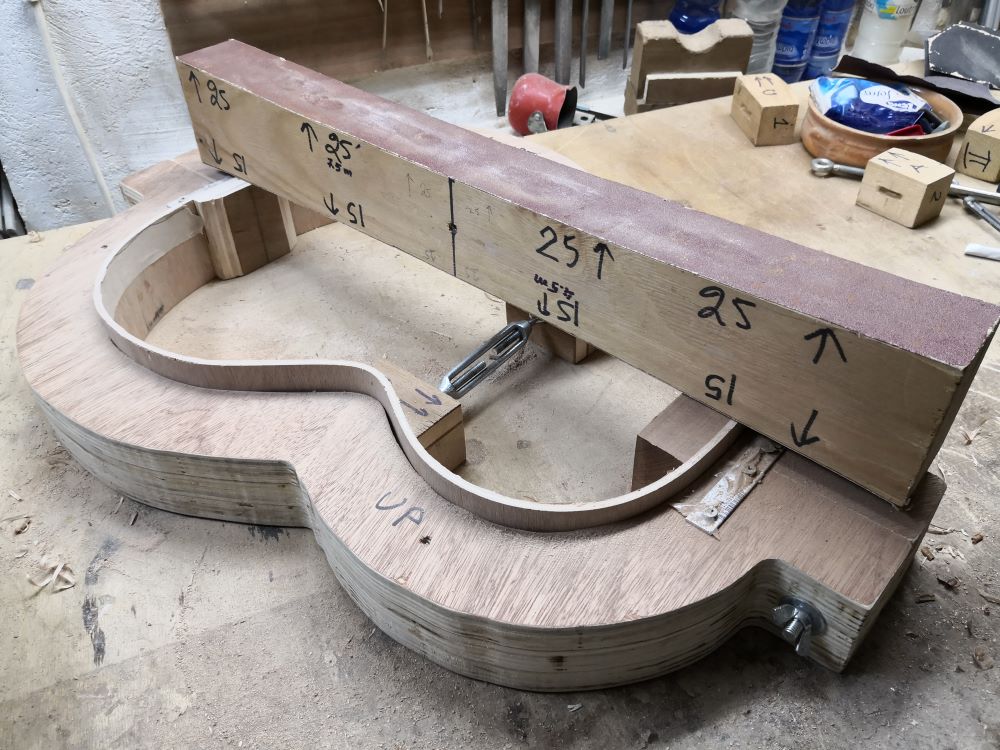

Και μετά με τάκο διαμορφωμένο σε καμπύλη 15' (ακτίνα 4,5 m) έγινε προετοιμασία για την καμπύλωση της πλάτης. Η καμπύλωση θα γίνει μόνο προς τη μία κατεύθυνση στον άξονα του οργάνου, δεδομένου ότι το κόντρα πλακέ δεν μπορεί να λυγίσει και στις δύο του διαστάσεις. Εξάλλου και η αυθεντική κιθάρα είχε μόνο τέτοια καμπύλωση της πλάτης.

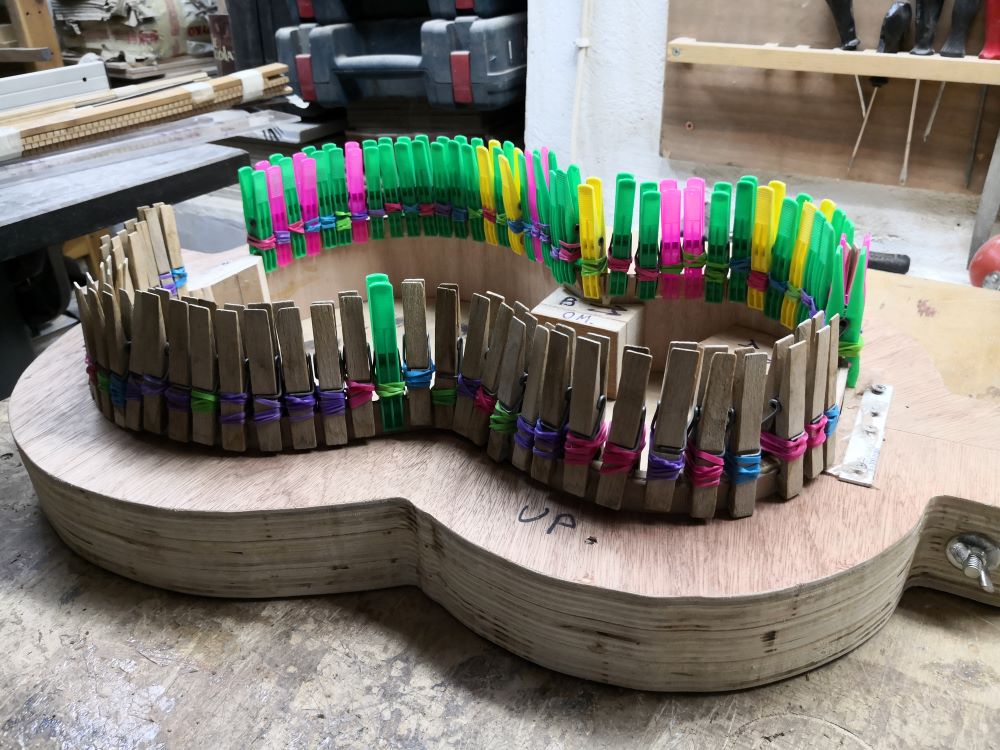

Τέλος κολλήθηκαν τα παραπέτια (linings). Τα παληά μανταλάκια ενισχυμένα με λαστιχάκια είναι ότι πρέπει για τη δουλειά.

 [ Invalid Attachment ]

Δεν πήγε και άσχημα η μέρα. {celebrate013}


Blog "ΕΛΛΗΝΕΣ ΟΡΓΑΝΟΠΟΙΟΙ" http://greekluthiers.wordpress.com/
Blog "ΕΡΑΣΙΤΕΧΝΗΣ ΟΡΓΑΝΟΠΟΙΟΣ" http://organopoios.wordpress.com/

Ιωσήφ Τορρένς

  • Hero Member
  • *****
  • Μηνύματα: 3.213
  • Αριθμός κατασκευών: Λίγα πράματα
  • Περιοχή: Αθήνα Κυψέλη
Απ: Κιθαρόνι αντίγραφο Γρ. Απαρτιάν 1940
« Απάντηση #10 στις: Οκτωβρίου 18, 2019, 12:25:15 πμ »
Μια χαρά πήγε η μέρα !

Τα πλαϊνά αν δεν κάνω λάθος είναι κόντρα πλακέ . Τι πάχος ; Τι είδος ; Πως συμπεριφέρθηκαν στο λύγισμα ; ...

... και ό,τι άλλο εσύ κρίνεις χρήσιμο Παναγιώτη .  Ευχαριστώ !
Τίποτα δεν ισιώνει από μόνο του ... θέλει πολλή δουλειά ...
Να είστε όλοι καλά ! ... για να ισιώνετε τα "στραβά " ...

ΚαΠα

  • Hero Member
  • *****
  • Μηνύματα: 1.699
Απ: Κιθαρόνι αντίγραφο Γρ. Απαρτιάν 1940
« Απάντηση #11 στις: Οκτωβρίου 18, 2019, 01:03:35 πμ »
Ιωσήφ το κόντρα πλακέ το πήρα από το Leroy και είναι το λεπτότερο που είχαν πάχους 4mm.
Το λύγισμα ήταν μάλλον εύκολο. Σημειώνω ότι εγώ το λύγισμα το κάνω με ηλεκτρική κουβέρτα και πίεση του ξύλου πάνω σε καλούπι. Πάντως χρησιμοποίησα σχετικά χαμηλή θερμοκρασία (150-160 βαθμούς) και δεν είχα τεντώματα (spring back).

Μια παράμετρος που με ανησυχούσε ήταν το πως θα ανταποκριθεί στο ροκάνι λόγω των κόντρα νερών που έχει το υλικό από τη φύση του. Αλλά αποδείχτηκε ότι δεν ήταν μεγάλο πρόβλημα λόγω του μικρού πάχους και των λίγων στρώσεων ξύλου. Το μόνο μικρό πρόβλημα ήταν ότι άμα το ζόριζα, ξέφταγε στις εξωτερικές ακμές. Γρήγορα όμως είδα ότι αν έκοβα πρώτα την εξωτερική πλευρά υπό γωνία (στην εσωτερική δεν μπορούσε να γίνει αυτό λόγω της καμπύλωσης), στη συνέχεια η κοπή ήταν σχετικά καθαρή και εύκολη.


Blog "ΕΛΛΗΝΕΣ ΟΡΓΑΝΟΠΟΙΟΙ" http://greekluthiers.wordpress.com/
Blog "ΕΡΑΣΙΤΕΧΝΗΣ ΟΡΓΑΝΟΠΟΙΟΣ" http://organopoios.wordpress.com/

Ιωσήφ Τορρένς

  • Hero Member
  • *****
  • Μηνύματα: 3.213
  • Αριθμός κατασκευών: Λίγα πράματα
  • Περιοχή: Αθήνα Κυψέλη
Απ: Κιθαρόνι αντίγραφο Γρ. Απαρτιάν 1940
« Απάντηση #12 στις: Οκτωβρίου 18, 2019, 06:21:08 πμ »
Ευχαριστώ πολύ Παναγιώτη !

Η μελέτη, ο κόπος , ο ιδρώτας σου για το νέο ιδιαίτερο καλούπι και την

αντίστοιχη πρέσα λυγίσματος , δικαιώνονται απόλυτα !    :)
Τίποτα δεν ισιώνει από μόνο του ... θέλει πολλή δουλειά ...
Να είστε όλοι καλά ! ... για να ισιώνετε τα "στραβά " ...

Silvestro

  • Moderator
  • Hero Member
  • *****
  • Μηνύματα: 7.347
  • Αριθμός κατασκευών: #93
  • Περιοχή: Ελληνικό
Απ: Κιθαρόνι αντίγραφο Γρ. Απαρτιάν 1940
« Απάντηση #13 στις: Οκτωβρίου 18, 2019, 07:12:52 πμ »
εξαιρετικοτατη εργασια, αψογη, λεπτομερης....
τιποτε καλυτερο απο μια κιθαρα.
εκτος ισως απο δυο...

Λάμπρος Σταυρίδης

  • Hero Member
  • *****
  • Μηνύματα: 1.550
  • Αγαπημένο ξύλο: καρυδιά
  • Αριθμός κατασκευών: 8
Απ: Κιθαρόνι αντίγραφο Γρ. Απαρτιάν 1940
« Απάντηση #14 στις: Οκτωβρίου 18, 2019, 10:51:21 πμ »
Φίλε Παναγιώτη , πολύ ἐπιμελής καί καθαρή κατασκευή , νοικοκυρεμένο ἐργαστήριο , ἐξαιρετική παρουσίαση !!!
Καλή συνέχεια !!!
