Αποστολέας Θέμα: κιθάρα τύπου Gibson Les Paul  (Αναγνώστηκε 1431 φορές)

Νάσος

  • Hero Member
  • *****
  • Μηνύματα: 1.776
  • Αγαπημένο ξύλο: Παλίσανδρος / Bumbiga
  • Αριθμός κατασκευών: 9
Απ: κιθάρα τύπου Gibson Les Paul
« Απάντηση #30 στις: Απρίλιος 07, 2020, 08:45:14 μμ »

Προχωράμε σιγά σιγά

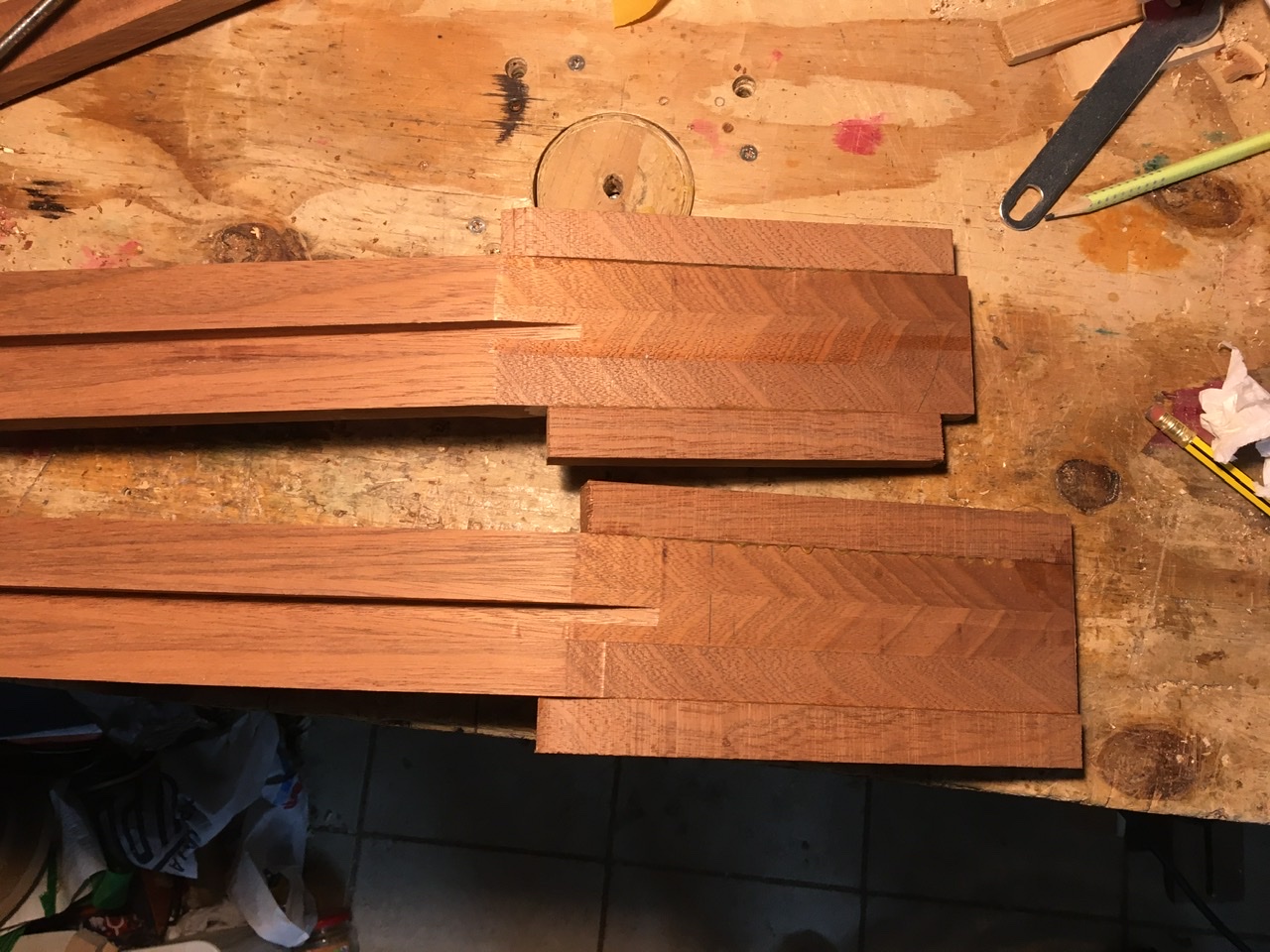

κολλήθηκε έξτρα μαόνι για το καράολο
φτιάχτηκε το truss rod από ντίζα 5mm ευτυχώς είχα διαθέσιμα υλικά γιατί δεν είναι να περιμένεις courier σήμερα,

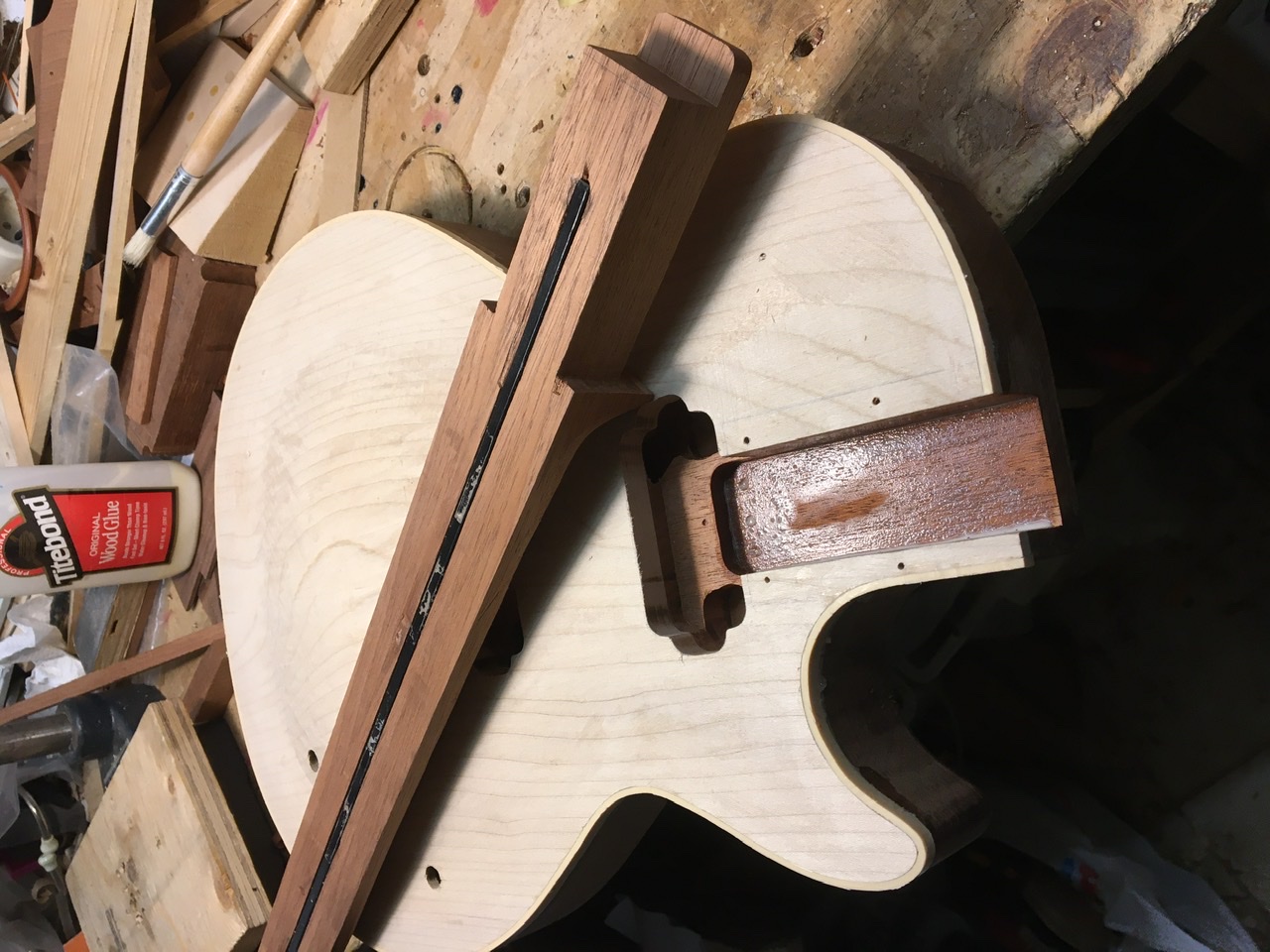

μπήκε το truss rod στο μπράτσο και πάμε για ταστιέρα

Νάσος

  • Hero Member
  • *****
  • Μηνύματα: 1.776
  • Αγαπημένο ξύλο: Παλίσανδρος / Bumbiga
  • Αριθμός κατασκευών: 9
Απ: κιθάρα τύπου Gibson Les Paul
« Απάντηση #31 στις: Απρίλιος 07, 2020, 09:01:17 μμ »

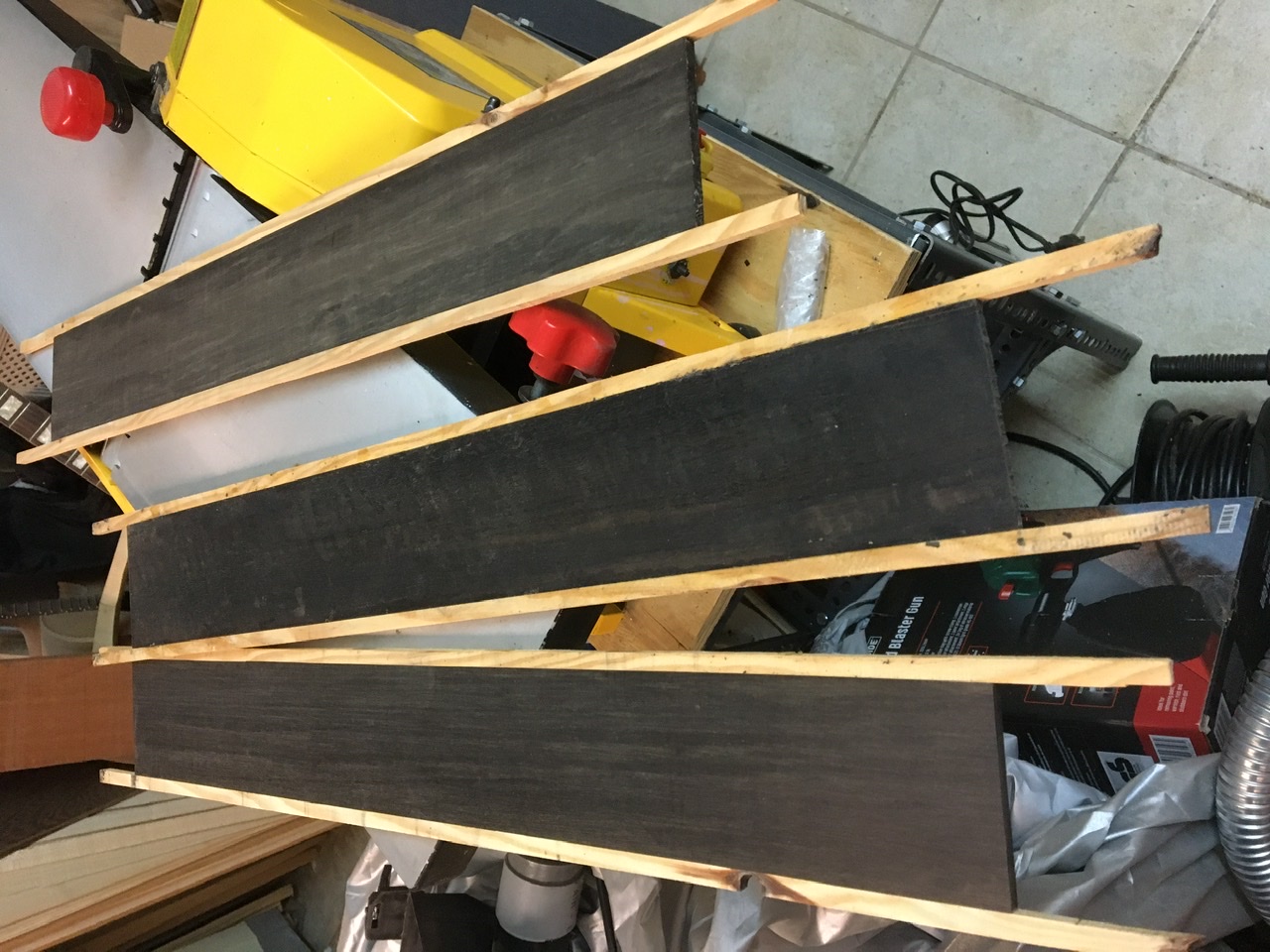

Ταστιέρα από έβενο του Madrinter
 επειδή έπρεπε να κατέβει από τα 7-8 χιλ στα 6 πάχος τις πέρασα από την πλάνη
Επειδή η πλάνη κάνει το λεγόμενο snipe στην αρχή και το τέλος του ξύλου δλδ τρώει 0,5-1 χιλ ποιό βαθιά το ξύλο για 4 cm περίπου  και δεν υπήρχαν περιθώρια στο ξύλο κολλήθηκαν αυτά τα εξτρά πηχάκια για πάρουν το snipe

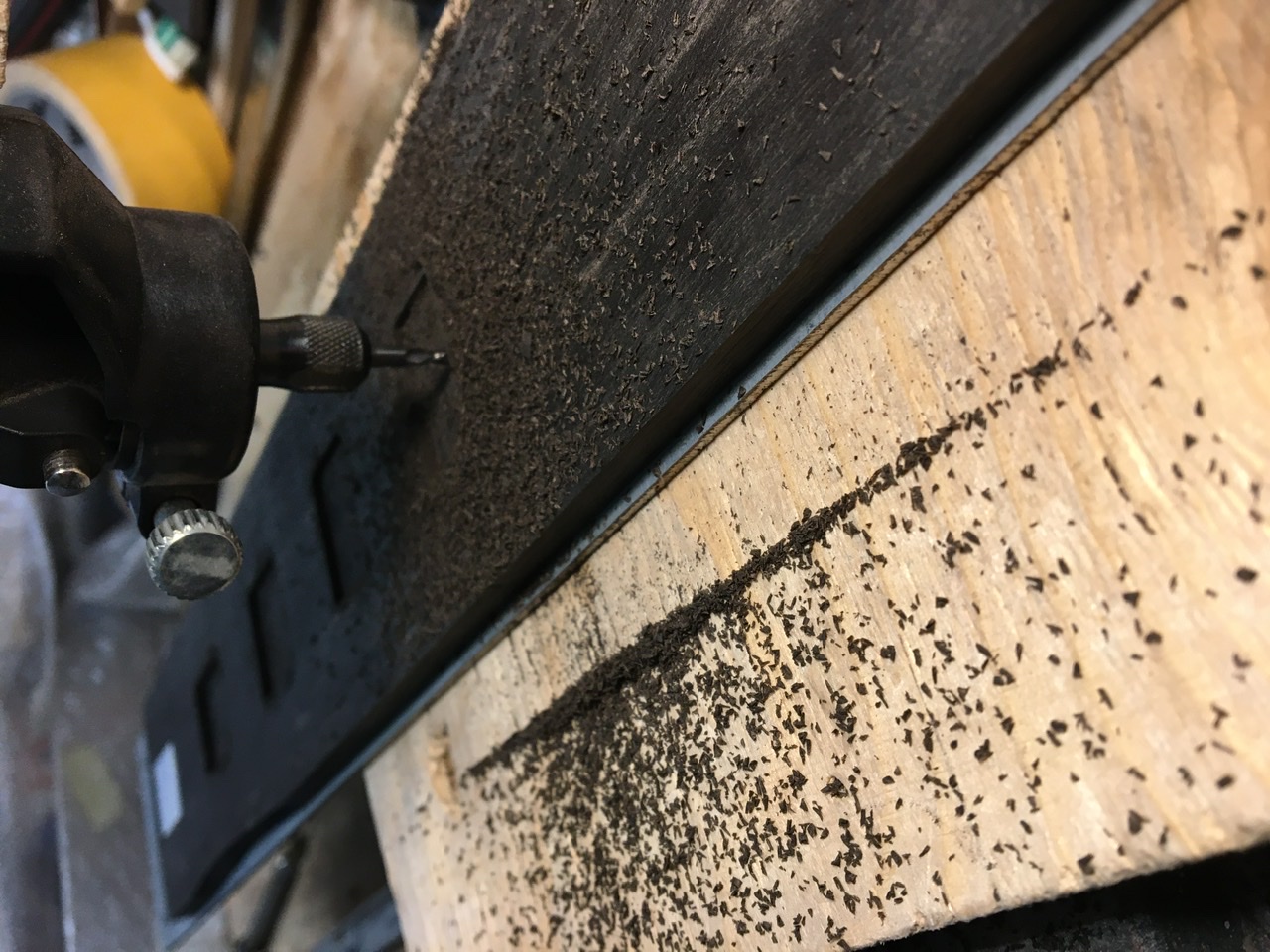

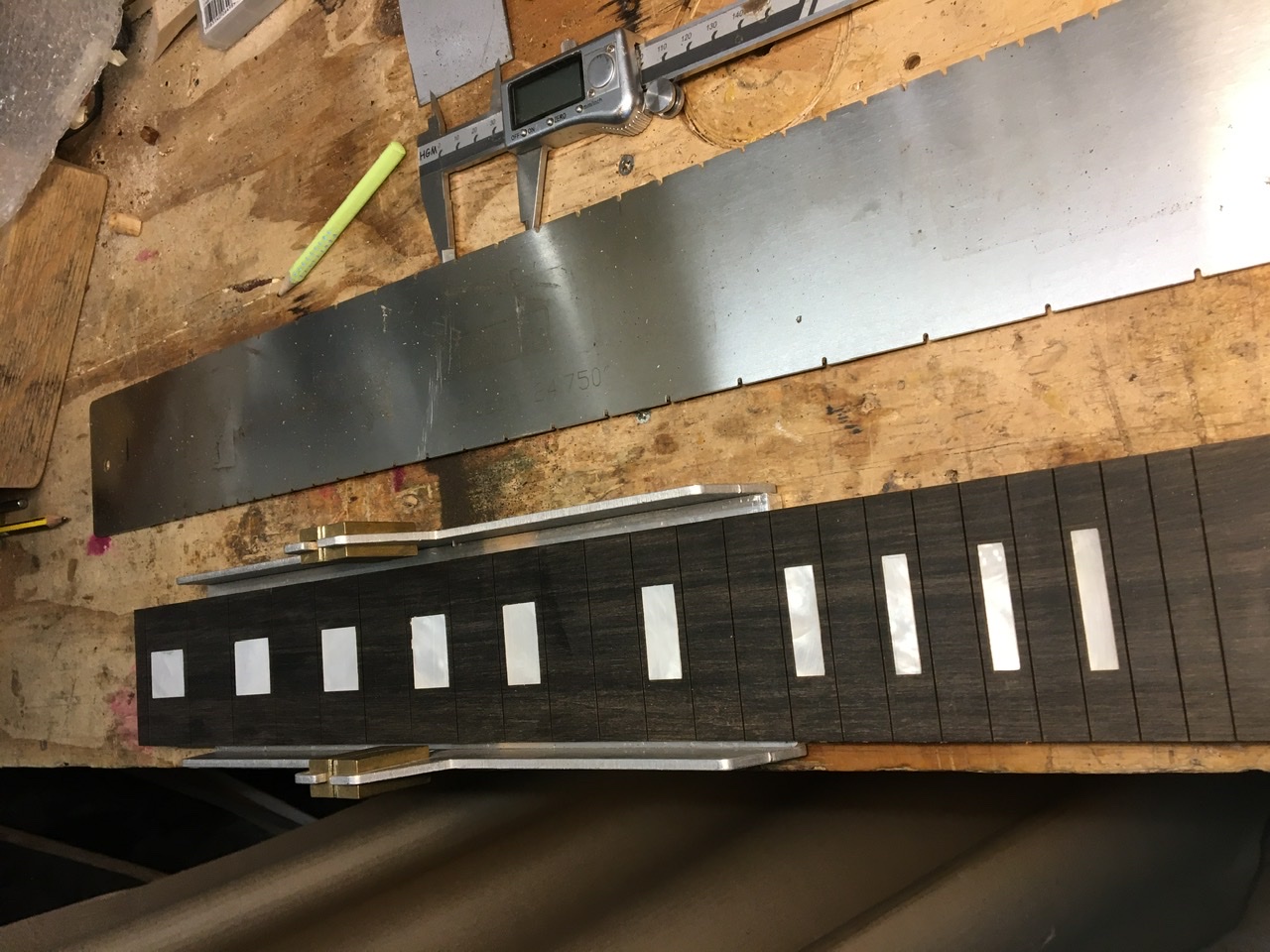

Σκάψιμο ταστιέρας για όστρακα με router pin και χάραγμα σε κλίμακα 24,75 in

Stergios_craftopia

  • Hero Member
  • *****
  • Μηνύματα: 695
  • Αγαπημένο ξύλο: Αυτο που εχω διαθεσιμο
  • Αριθμός κατασκευών: 7
Απ: κιθάρα τύπου Gibson Les Paul
« Απάντηση #32 στις: Απρίλιος 07, 2020, 09:23:33 μμ »
Μπράβο Νάσο, φοβερή δουλειά!
φτιάχτηκε το truss rod από ντίζα 5mm ευτυχώς είχα διαθέσιμα υλικά
Φτιάχτηκε το truss rod???!!!
Δηλαδή?

oscar

  • Sr. Member
  • ****
  • Μηνύματα: 259
Απ: κιθάρα τύπου Gibson Les Paul
« Απάντηση #33 στις: Απρίλιος 07, 2020, 09:31:00 μμ »
Άψογος  {celebrate011}

Ερώτηση για εγκυκλοπαιδική γνώση.
Πριν χρόνια όταν έφτιαξα κάποιες ηλεκτρικές, είχα φτιάξει one-way trussrod από απλή ντίζα 5mm, χωρίς να έχω κάποιο θέμα. Η δική σου ντίζα είναι η απλή, αυτή που βρίσκουμε σε όλα τα σχετικά μαγαζιά ή είναι κάποιο συγκεκριμένο κράμα μετάλλου?  Το υλικό που την περιβάλλει, θερμοσυστελλόμενο είναι?

Νάσος

  • Hero Member
  • *****
  • Μηνύματα: 1.776
  • Αγαπημένο ξύλο: Παλίσανδρος / Bumbiga
  • Αριθμός κατασκευών: 9
Απ: κιθάρα τύπου Gibson Les Paul
« Απάντηση #34 στις: Απρίλιος 07, 2020, 09:45:38 μμ »
Η ντίζα δεν είναι τίποτα το ιδιαίτερο 5 mm σίδερο την πουλάνε σε τρίμετρα και όπως έκανα το σπείρωμα δεν ήταν σούπερ σκληρή αλλά ούτε και βούτυρο
Στην πίσω μεριά μπαίνει για άγκυρα ένα άλλο κυλινδρικό σίδερο με διάμετρο 10χιλ
Και από πάνω θερμοπλαστικό για να μην συντονίζει μέσα στο κανάλι διαμέτρου 6 χιλ
Στέργιε Ανεβάζω ξανά τη φωτό με την ντίζα

Ιωσήφ Τορρένς

  • Hero Member
  • *****
  • Μηνύματα: 2.445
Απ: κιθάρα τύπου Gibson Les Paul
« Απάντηση #35 στις: Απρίλιος 07, 2020, 10:54:49 μμ »
Από άγνοια και μόνο , αναγκάζομαι να προσπεράσω τη ντίζα ...

Θα μείνω όμως σε αυτό το headstock που είναι State of art που λεν και στο χωριό μου ! Θα το δω στο όνειρό μου λουστραρισμένο !




Τίποτα δεν ισιώνει από μόνο του ... θέλει πολλή δουλειά ...
Να είστε όλοι καλά ! ... για να ισιώνετε τα "στραβά " ...

Μάνος Τουρπάλης

  • Hero Member
  • *****
  • Μηνύματα: 2.734
  • Αριθμός κατασκευών: -
Απ: κιθάρα τύπου Gibson Les Paul
« Απάντηση #36 στις: Απρίλιος 08, 2020, 08:59:37 πμ »
σπουδαίες δουλειές! μπράβο Νάσο!

Νάσος

  • Hero Member
  • *****
  • Μηνύματα: 1.776
  • Αγαπημένο ξύλο: Παλίσανδρος / Bumbiga
  • Αριθμός κατασκευών: 9
Απ: κιθάρα τύπου Gibson Les Paul
« Απάντηση #37 στις: Απρίλιος 08, 2020, 09:44:03 πμ »
Ευχαριστώ παίδες!

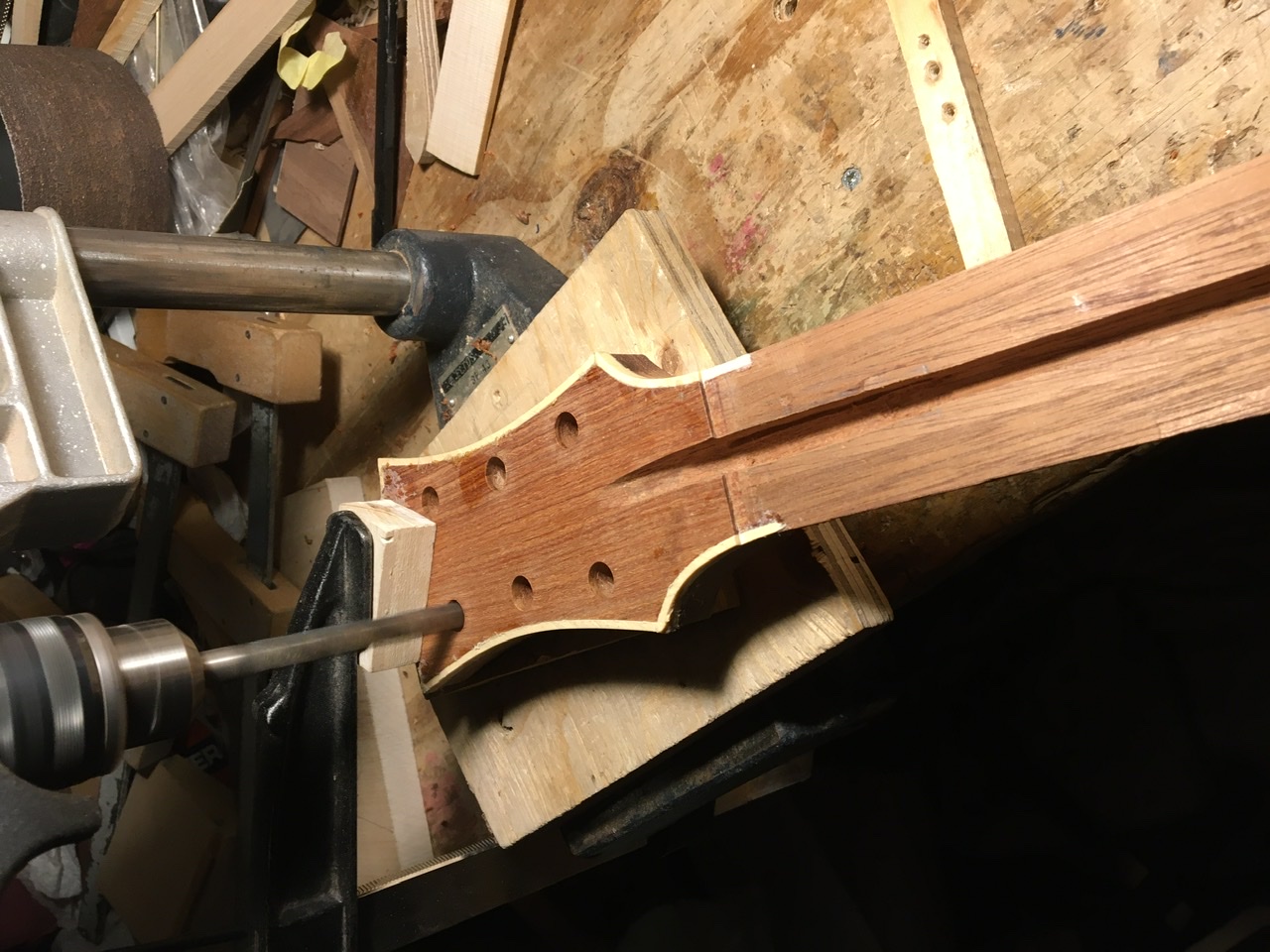

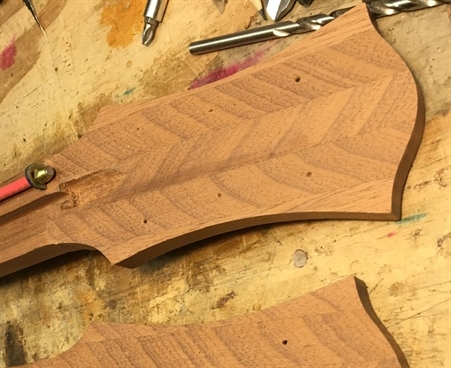

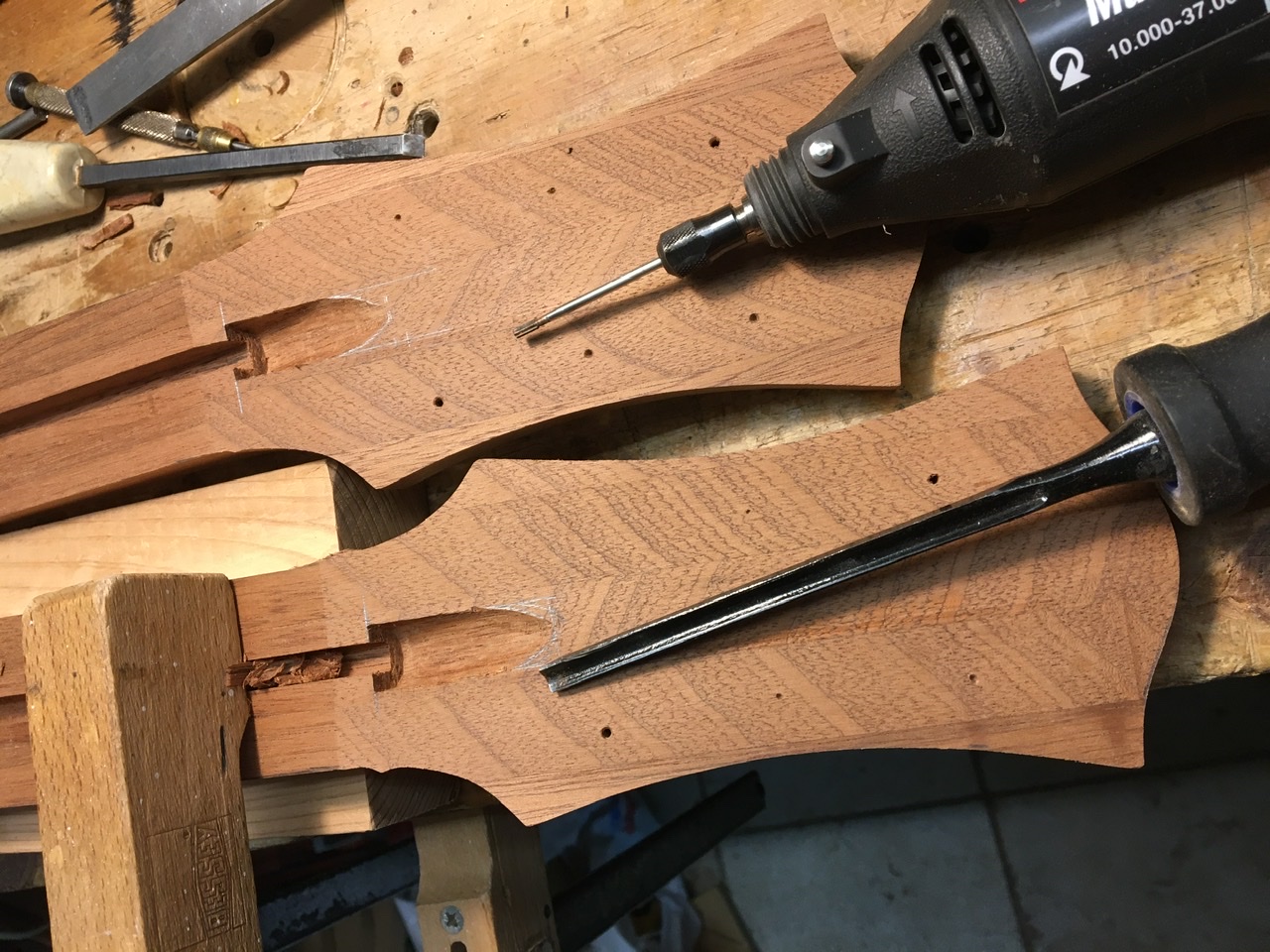

Το headstock-καράολο είναι νέο σχέδιο που θα χρησιμοποιήσω και στις επόμενες κιθάρες 8)
Κόπηκε και σχεδιάστηκε με προσοχή όταν ανακάλυψα ότι τα προηγούμενα δεν είχαν απόλυτη συμμετρία ;D
Θα το δούμε στην πράξη

Νάσος

  • Hero Member
  • *****
  • Μηνύματα: 1.776
  • Αγαπημένο ξύλο: Παλίσανδρος / Bumbiga
  • Αριθμός κατασκευών: 9
Απ: κιθάρα τύπου Gibson Les Paul
« Απάντηση #38 στις: Απρίλιος 24, 2020, 10:48:11 μμ »
ευχαριστώ!

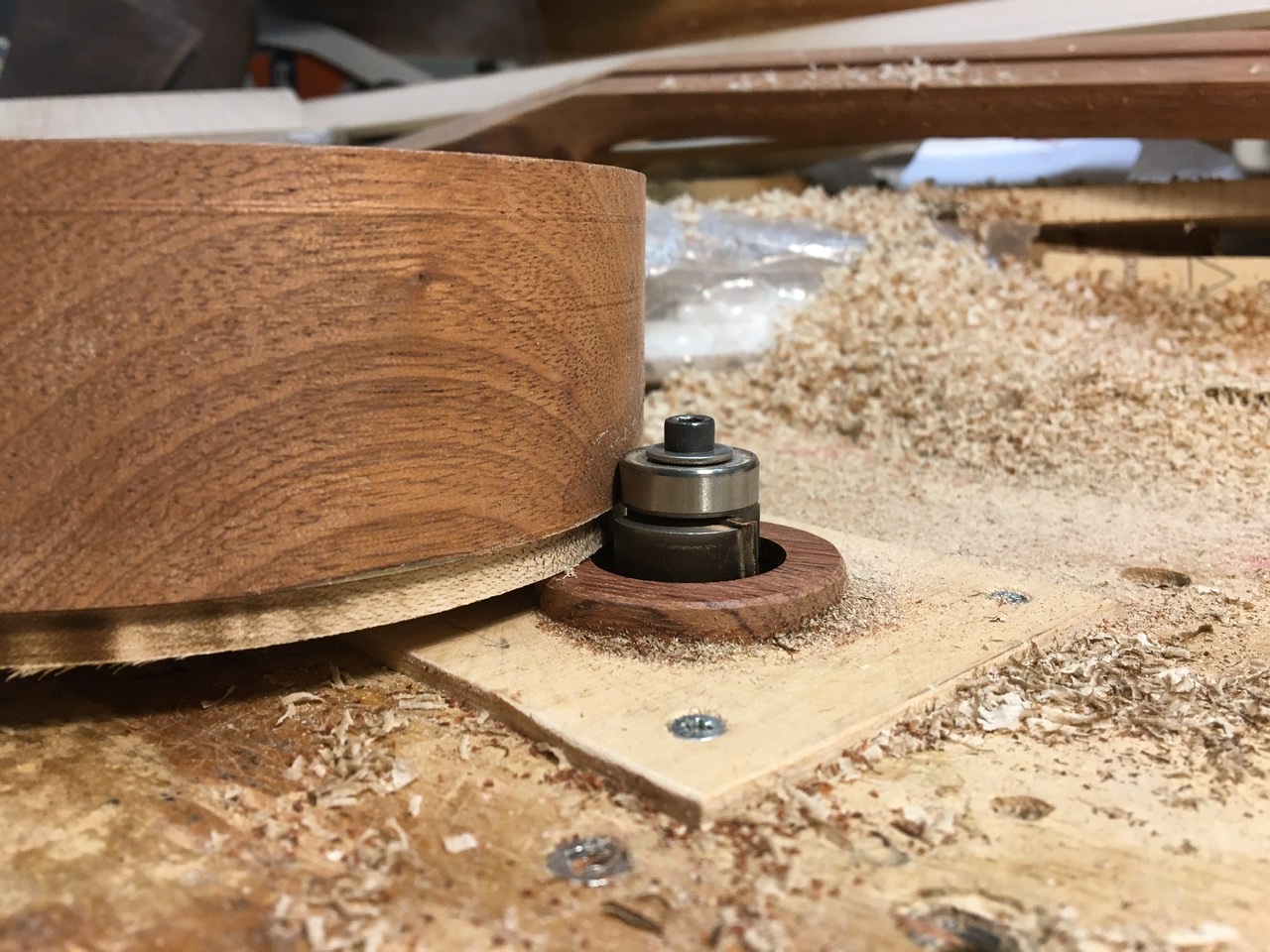

Σειρά έχει το ρουτάρισμα για το binding πλαστικό απο Stewmac για Les Paul

Εγινε με το ρούτερ κάτω απο τον πάγκο και αυτό τον ξύλινο μηχανισμό για να βρίσκεται το σώμα παράλληλα με τον πάγκο στο σημείο κοπής, έτσι έχουμε ένα καθαρό κόψιμο με ασφάλεια

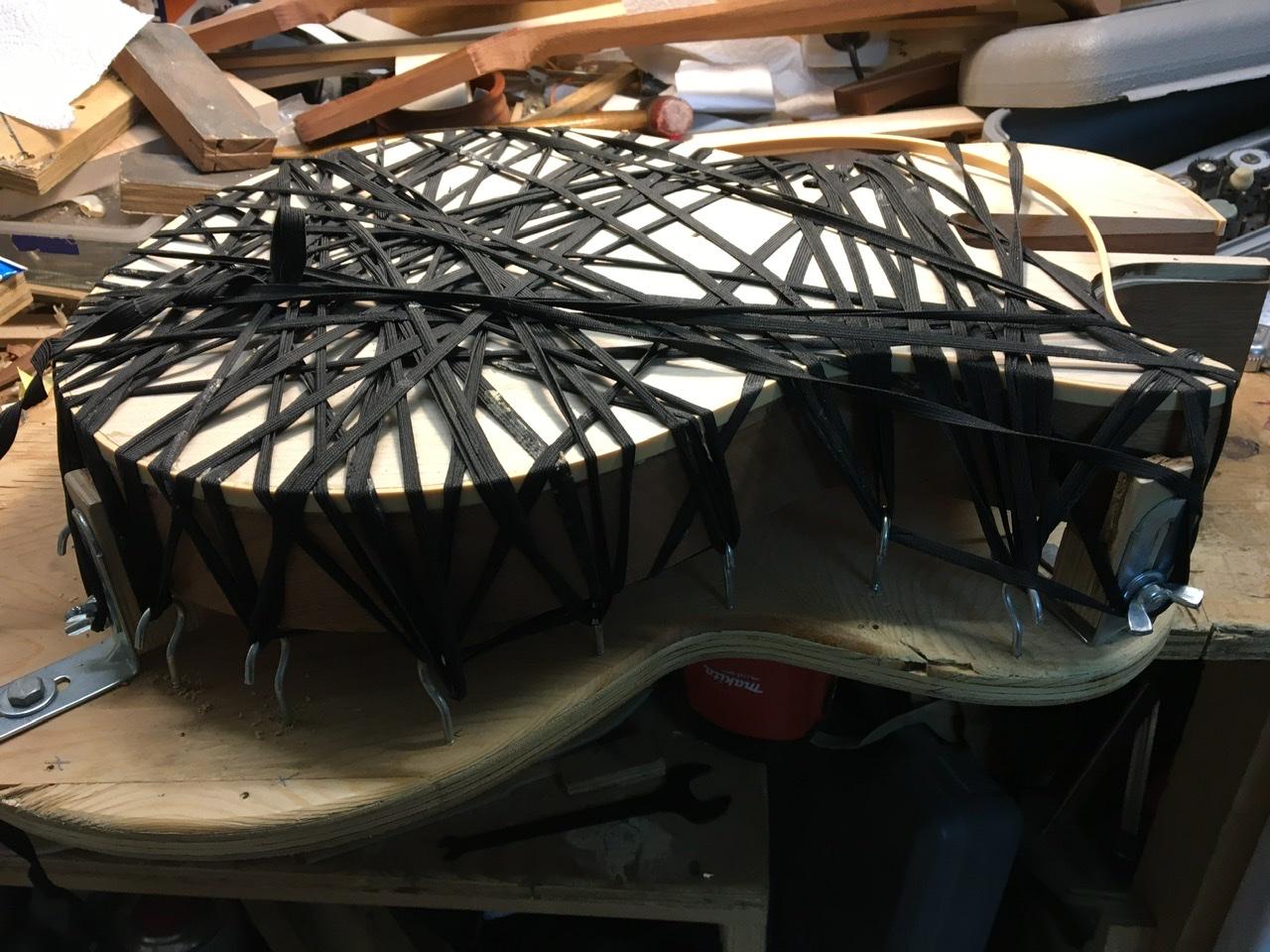

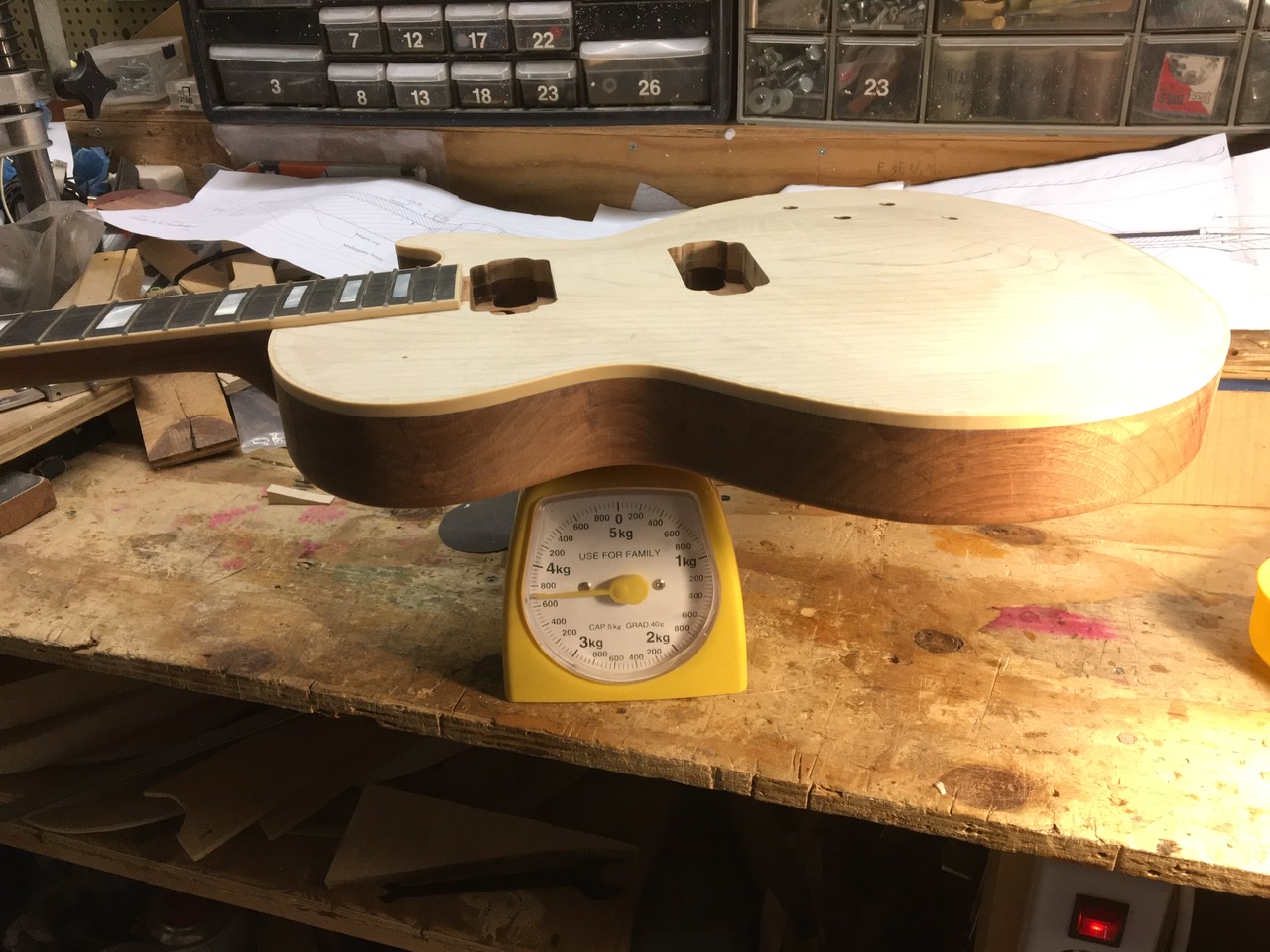

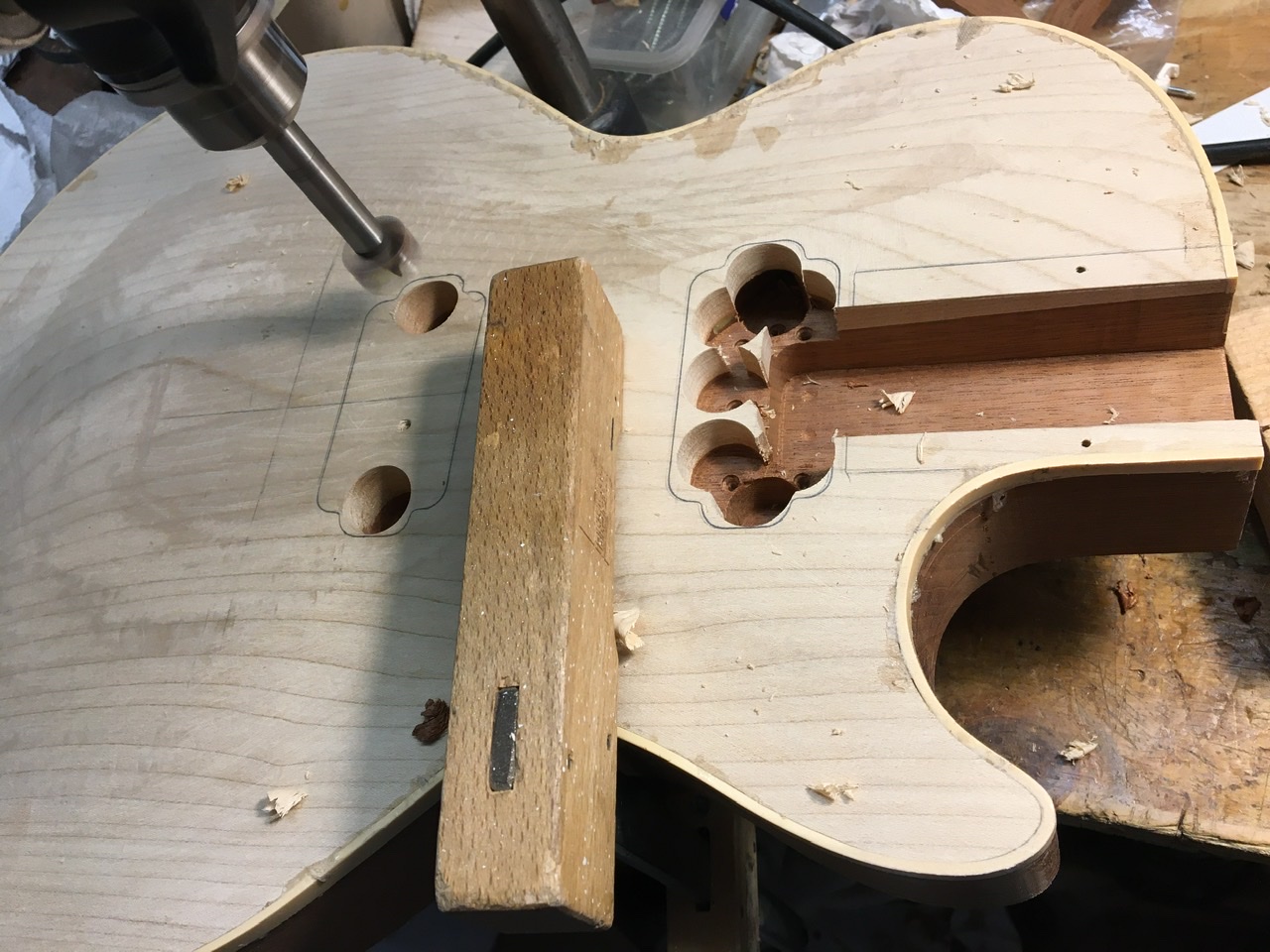

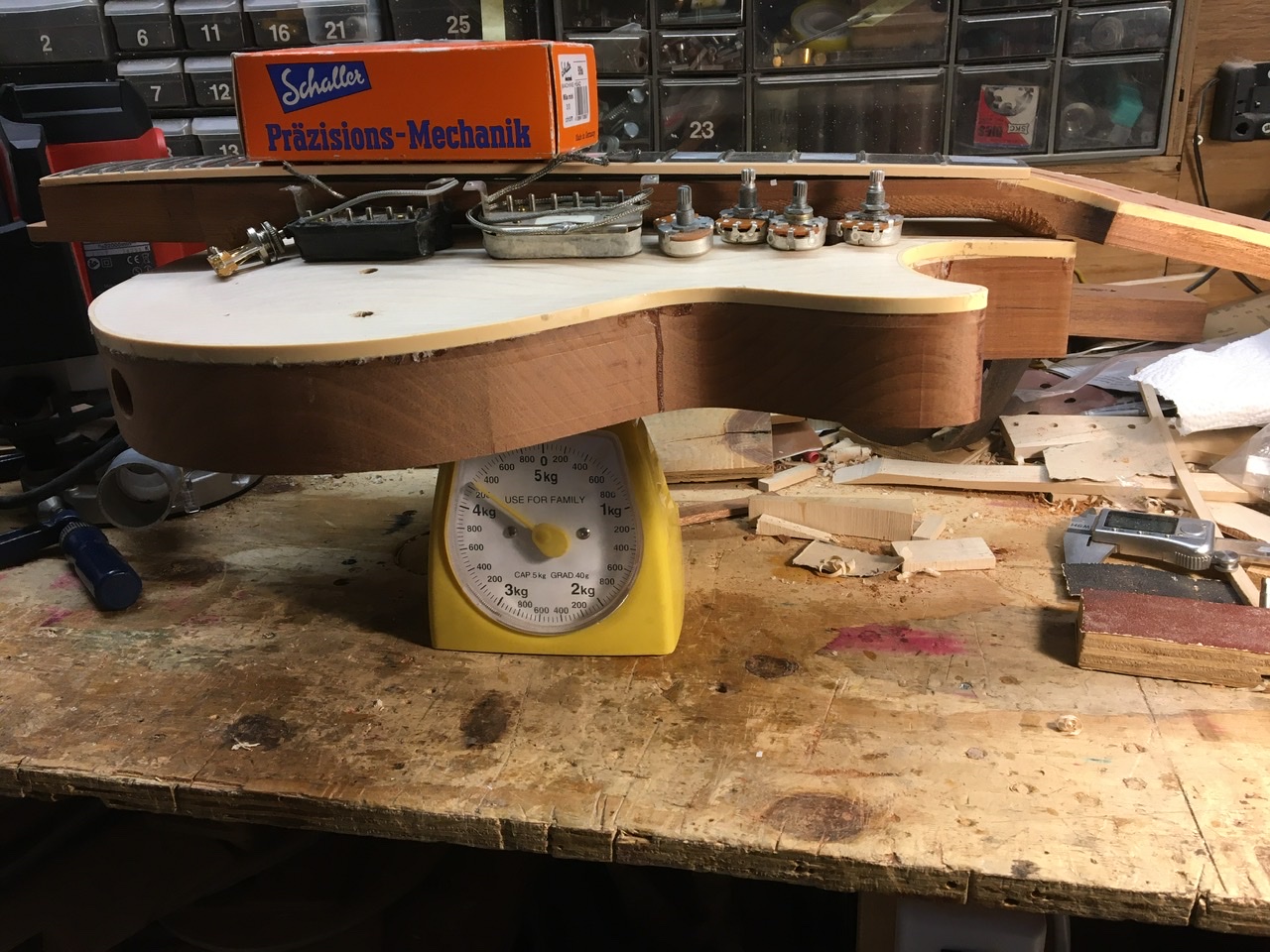

Σειρά στό κόλλημα του binding στο κανάλι, σκάψιμο για μαγνήτες με τρυπάνι για τα χοντρά και ρούτερ, τρύπημα για τα κλειδιά και τα απαραίτητα αναμνηστικά ζυγίσματα, βαρύ θα βγεί το μωρό γύρω στα 4,5 kg

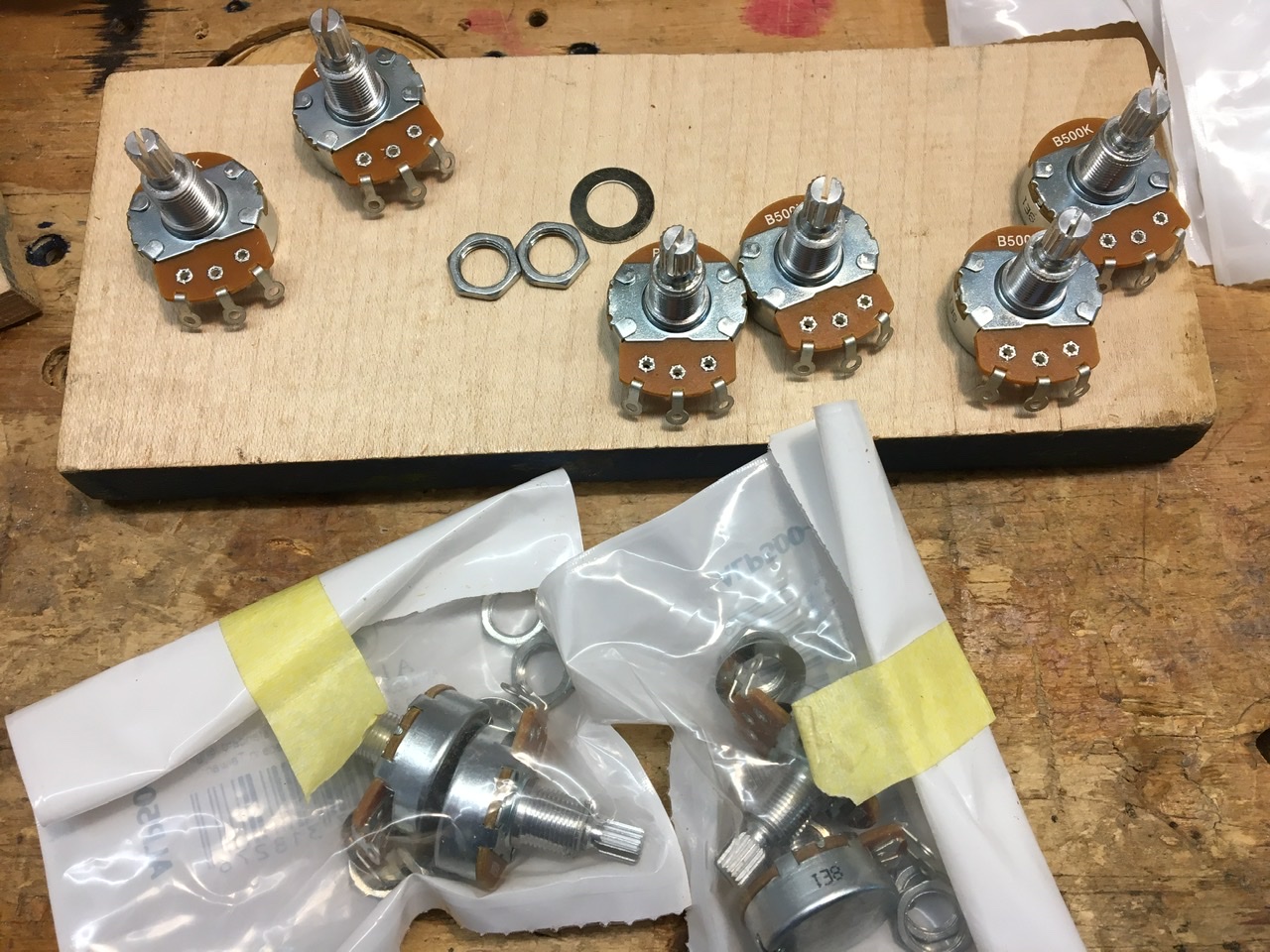

Παρέλαβα και τα ποτς και μετρήθηκαν για να φτιάξω ζευγάρια , ειναι η πρώτη φορά που βάζω ξεχωριστά ποτενσιόμετρα ένα για κάθε μαγνήτη  και πρέπει να ειναι ταιριαμένα 😛

ειχαν μια μεταβλητότητα απο 490-525 ΚΩ

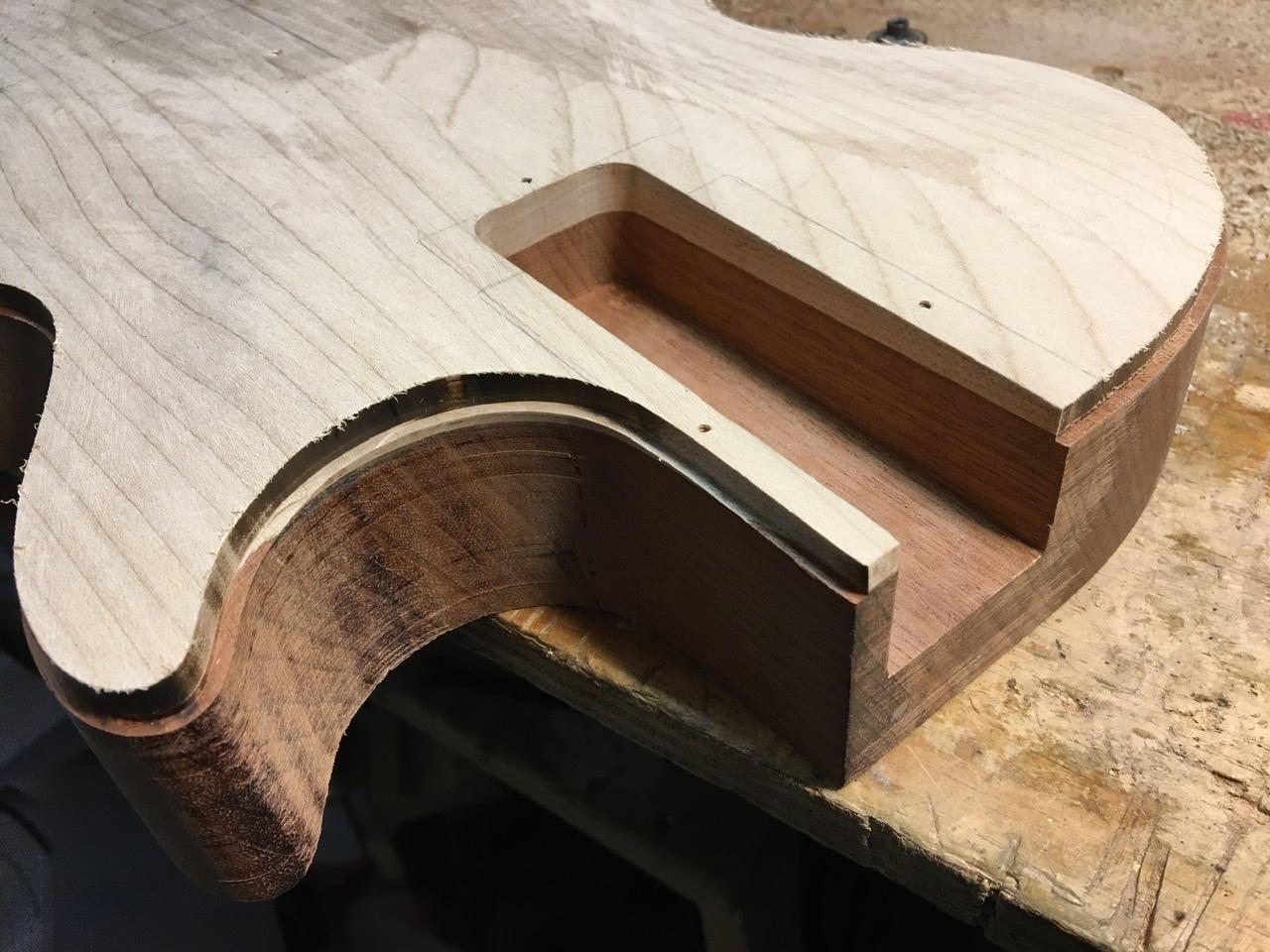

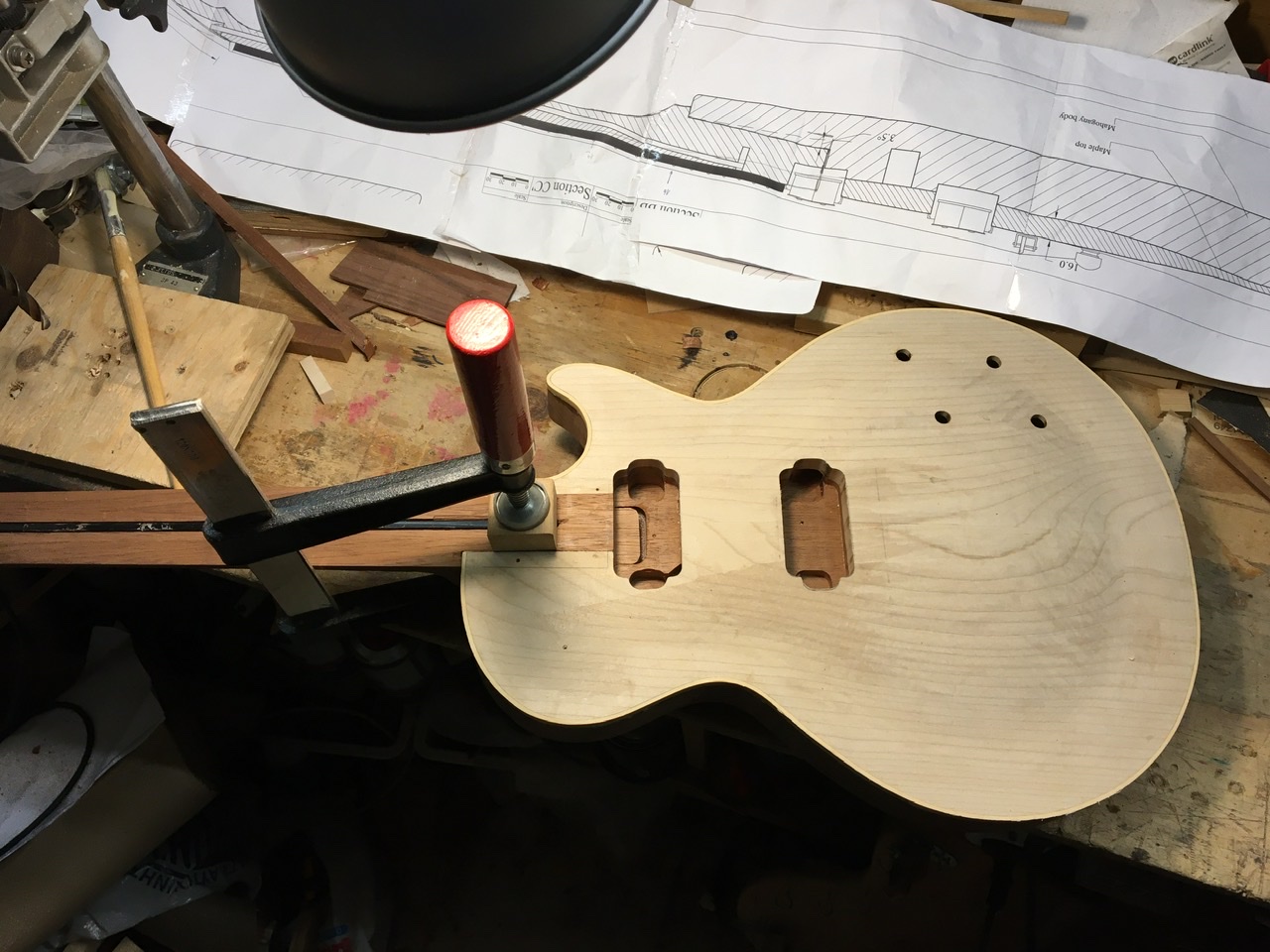

φτιάχτηκε και το tenon στο μπράτσο ρυθμίστηκε να εφαρμόζει στην τρίχα και έτοιμη γιο κόλλημα

Εγινε αλλαγή του truss rod απο traditional με βίδα σε αυτό με τις δύο μπάρες που ρυθμίζει με αλλεν😠

Νάσος

  • Hero Member
  • *****
  • Μηνύματα: 1.776
  • Αγαπημένο ξύλο: Παλίσανδρος / Bumbiga
  • Αριθμός κατασκευών: 9
Απ: κιθάρα τύπου Gibson Les Paul
« Απάντηση #39 στις: Απρίλιος 24, 2020, 11:02:52 μμ »
Κι άλλες φωτο

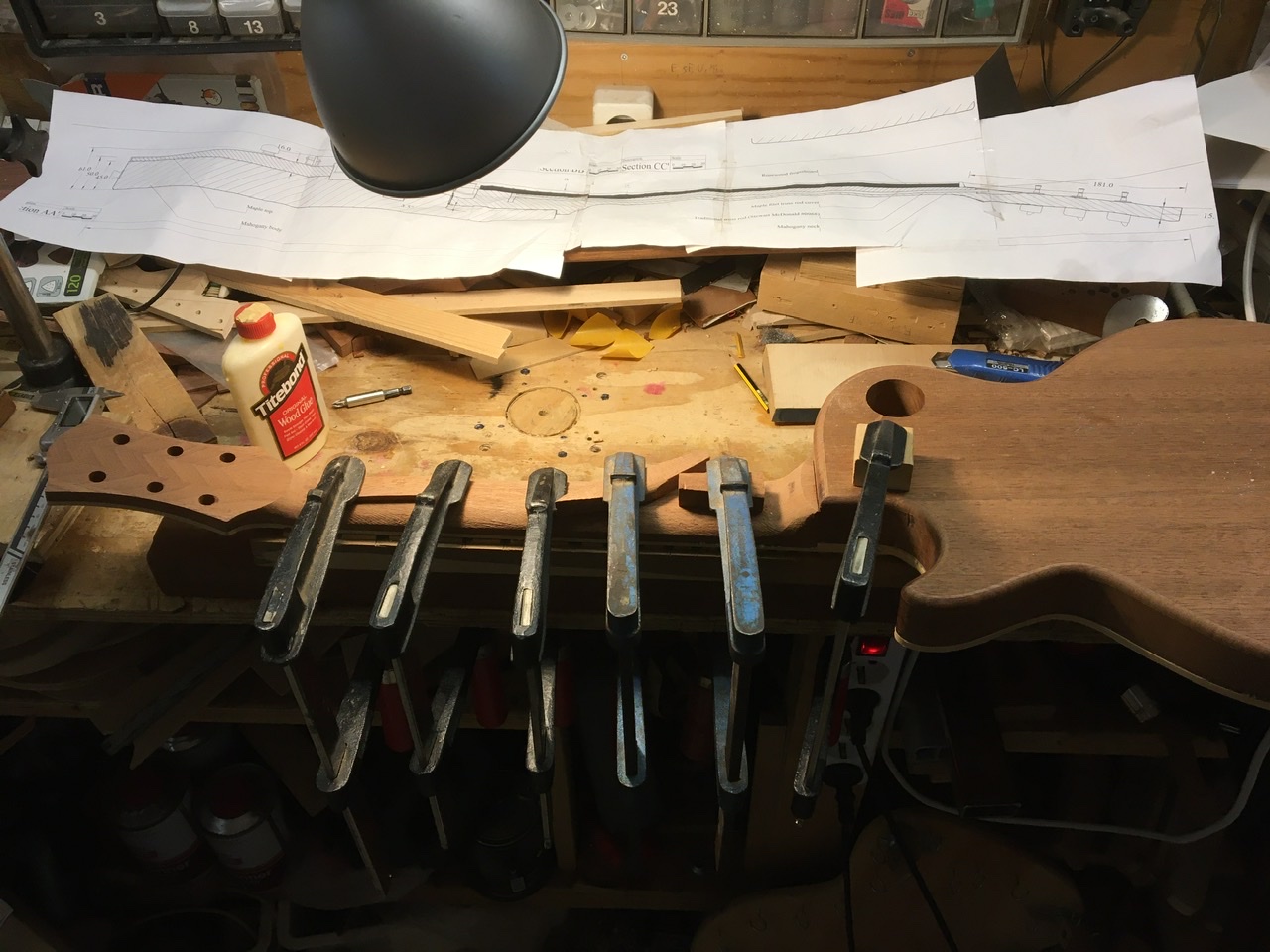

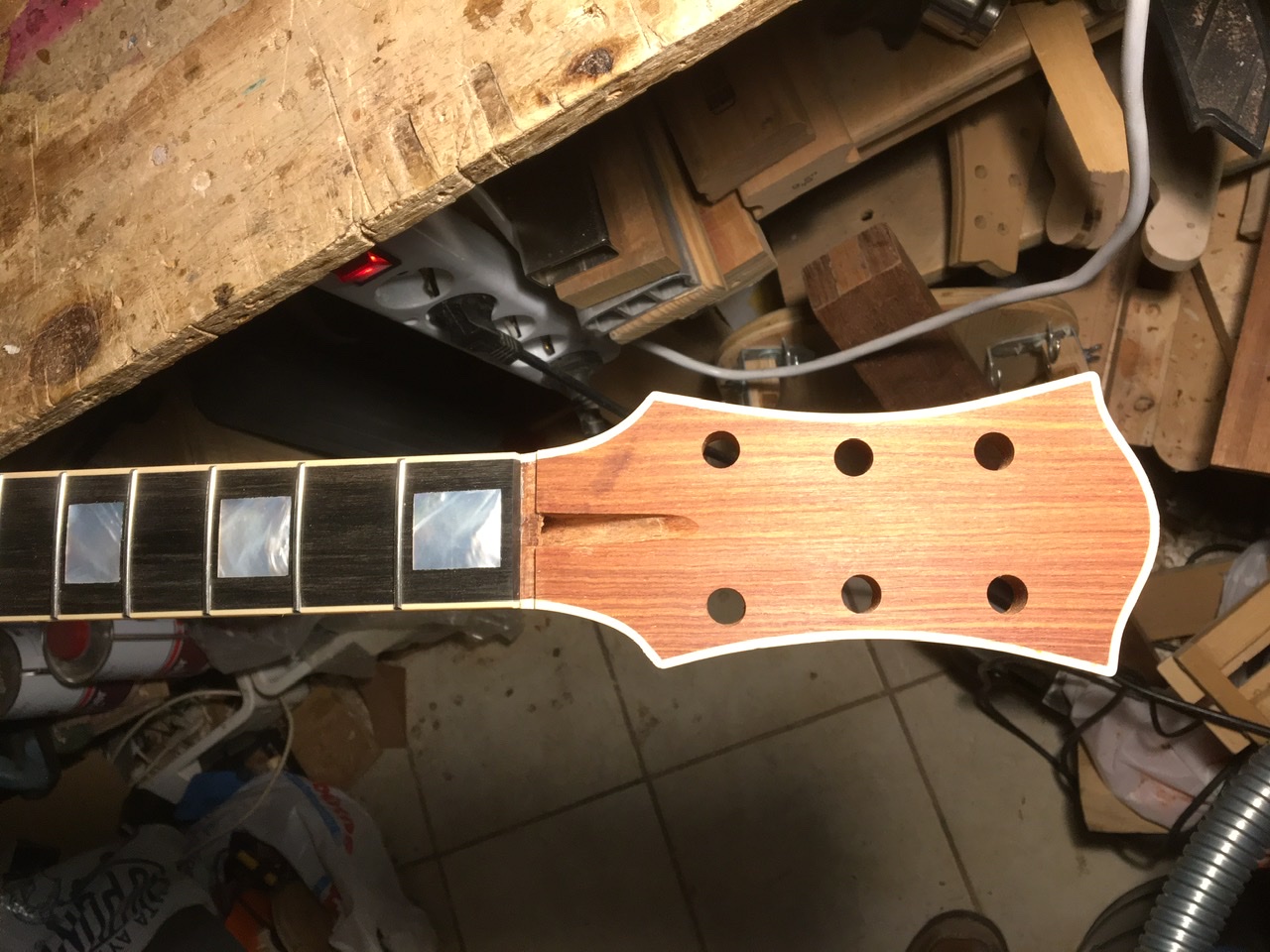

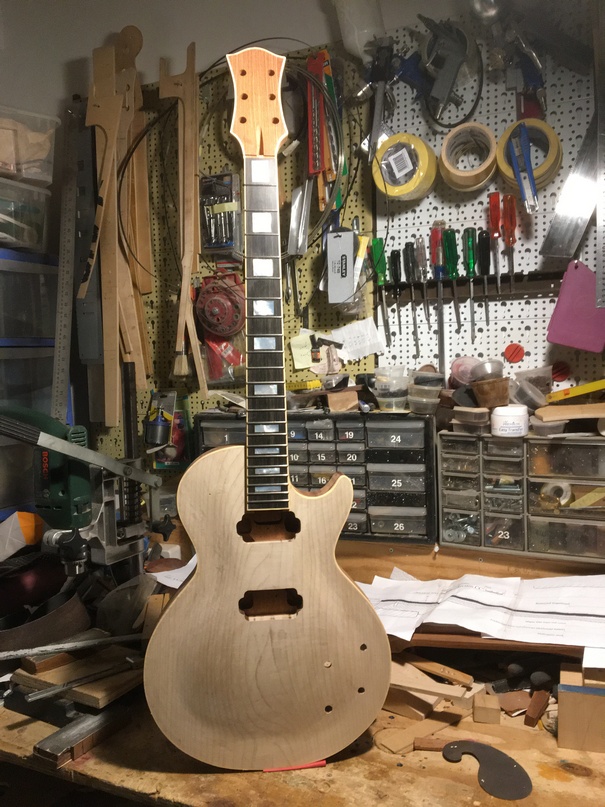

Κολλήθηκε και η ταστιέρα και ένα κομμάτι ανοιχτόχρωμη bumbiga στο καράολο
To όνομα στο καράολο δεν μπήκε γιατι λόγω κορονοιού όλα κλειστά θα το βάλω αργότερα
« Τελευταία τροποποίηση: Απρίλιος 24, 2020, 11:16:41 μμ από Νάσος »

Stergios_craftopia

  • Hero Member
  • *****
  • Μηνύματα: 695
  • Αγαπημένο ξύλο: Αυτο που εχω διαθεσιμο
  • Αριθμός κατασκευών: 7
Απ: κιθάρα τύπου Gibson Les Paul
« Απάντηση #40 στις: Απρίλιος 24, 2020, 11:49:49 μμ »
Συστηματική δουλειά, εκτέλεση με πρόδηλη αυτοπεποίθηση, λαμπερό αποτέλεσμα!
Αξιοσημείωτη η "σφιχτή" οργάνωση υλικού και εργαλείων αλλά και ο ταλαιπωρημένος μα αξιόπιστος πάγκος!
Θερμά συγχαρητήρια!

Νάσος

  • Hero Member
  • *****
  • Μηνύματα: 1.776
  • Αγαπημένο ξύλο: Παλίσανδρος / Bumbiga
  • Αριθμός κατασκευών: 9
Απ: κιθάρα τύπου Gibson Les Paul
« Απάντηση #41 στις: Απρίλιος 25, 2020, 12:02:16 πμ »
Συστηματική δουλειά, εκτέλεση με πρόδηλη αυτοπεποίθηση, λαμπερό αποτέλεσμα!
Αξιοσημείωτη η "σφιχτή" οργάνωση υλικού και εργαλείων αλλά και ο ταλαιπωρημένος μα αξιόπιστος πάγκος!
Θερμά συγχαρητήρια!
Ευχαριστώ Στέργιε!
Εχω στη διαθεση μου 4μ πάγκο αλλά δουλεύω συνέχεια στο 1,5μ που το κρατάω με το ζόρι καθαρό  :-[ οπότε μοιραία εκει γίνεται της κακομοίρας
παλιότερα δεν πρόσεχα και πολύ τώρα δεν τον ταλαιπωρώ τοσο

Γρηγόρης Μαυρακης

  • Hero Member
  • *****
  • Μηνύματα: 1.043
  • Αγαπημένο ξύλο: Ινδικος παλισανδρος
  • Αριθμός κατασκευών: Καμμια
Απ: κιθάρα τύπου Gibson Les Paul
« Απάντηση #42 στις: Απρίλιος 25, 2020, 12:32:55 πμ »
Πανέμορφη δουλειά και πανέμορφη κιθάρα!Η αλλαγή σε διπλής δράσης βέργα έγινε για καλύτερα?

Γιώργος Χ.

  • Hero Member
  • *****
  • Μηνύματα: 664
  • Ανεκπαίδευτος
  • Αγαπημένο ξύλο: μουριά, σφεντάμι
  • Αριθμός κατασκευών: θα δείξει...
Απ: κιθάρα τύπου Gibson Les Paul
« Απάντηση #43 στις: Απρίλιος 25, 2020, 07:41:40 πμ »
Πανέμορφη κιθάρα , μελετημένα όλα στην κάθε λεπτομέρεια, με ακρίβεια και χαρακτηριστική άνεση !
Η όλη κατασκευή την κάνεις να δείχνει  " παιχνιδάκι " !!
Συγχαρητήρια !!

Ιωσήφ Τορρένς

  • Hero Member
  • *****
  • Μηνύματα: 2.445
Απ: κιθάρα τύπου Gibson Les Paul
« Απάντηση #44 στις: Απρίλιος 25, 2020, 07:54:11 πμ »
Υπέροχη κιθάρα ! Υλικά , εργασία , τόσο αρμονικά και σφιχταγκαλιασμένα !

Θαυμάζω και υποκλίνομαι !
Τίποτα δεν ισιώνει από μόνο του ... θέλει πολλή δουλειά ...
Να είστε όλοι καλά ! ... για να ισιώνετε τα "στραβά " ...
