Αποστολέας Θέμα: Drum Sander - πρώτη προσέγγιση  (Αναγνώστηκε 5865 φορές)

Ιωσήφ Τορρένς

  • Hero Member
  • *****
  • Μηνύματα: 3.068
  • Αριθμός κατασκευών: Λίγα πράματα
  • Περιοχή: Αθήνα Κυψέλη
Απ: Drum Sander - πρώτη προσέγγιση
« Απάντηση #15 στις: Ιούνιος 08, 2020, 05:46:05 μμ »
Ευχαριστώ billis ! Με βοηθάς να αποφύγω τεχνικά προβλήματα . Να είσαι καλά !

Αν θέλεις βάλε φωτογραφίες .
Τίποτα δεν ισιώνει από μόνο του ... θέλει πολλή δουλειά ...
Να είστε όλοι καλά ! ... για να ισιώνετε τα "στραβά " ...

billis hrakleio

  • Jr. Member
  • **
  • Μηνύματα: 51
  • Αγαπημένο ξύλο: Μουριά
  • Αριθμός κατασκευών: 15
  • Περιοχή: Ηράκλειο Κρήτης
Απ: Drum Sander - πρώτη προσέγγιση
« Απάντηση #16 στις: Ιούνιος 09, 2020, 04:34:28 μμ »
Θα προσπαθησω να ανεβασω το βραδακι ιωσηφ γιατι ο χρονος ειναι λιγοστος

Γιώργος Κατσίγιαννης

  • Hero Member
  • *****
  • Μηνύματα: 922
  • Αριθμός κατασκευών: 30 και συνεχιζουμε....
Απ: Drum Sander - πρώτη προσέγγιση
« Απάντηση #17 στις: Ιούνιος 10, 2020, 01:57:19 πμ »
Εγω εχω κανει αυτο εδω http://www.luthier.gr/index.php?topic=3721.0  και το μονο που θελω ειναι να του προσθεσω ιμαντα που να προχωραει το ξυλο....
Κατα τα αλλα ειμαι πολυ ευχαριστημενος !!!

Ιωσήφ Τορρένς

  • Hero Member
  • *****
  • Μηνύματα: 3.068
  • Αριθμός κατασκευών: Λίγα πράματα
  • Περιοχή: Αθήνα Κυψέλη
Απ: Drum Sander - πρώτη προσέγγιση
« Απάντηση #18 στις: Ιούνιος 10, 2020, 06:58:40 πμ »
Αριστος !   :13:
Τίποτα δεν ισιώνει από μόνο του ... θέλει πολλή δουλειά ...
Να είστε όλοι καλά ! ... για να ισιώνετε τα "στραβά " ...

steliosguitar

  • Moderator
  • Hero Member
  • *****
  • Μηνύματα: 6.162
  • Αριθμός κατασκευών: #72
  • Περιοχή: Ελληνικό
Απ: Drum Sander - πρώτη προσέγγιση
« Απάντηση #19 στις: Ιούνιος 18, 2020, 07:48:09 πμ »
μπραβο ιωσηφ
μηπως το κανεις ξεχωριστο θεμα, "τα ντραμ σαντερ των συμφορουμιτων" και να προσθετουμε απο κατω καθε νεο...
τιποτε καλυτερο απο μια κιθαρα.
εκτος ισως απο δυο...

Ιωσήφ Τορρένς

  • Hero Member
  • *****
  • Μηνύματα: 3.068
  • Αριθμός κατασκευών: Λίγα πράματα
  • Περιοχή: Αθήνα Κυψέλη
Απ: Drum Sander - πρώτη προσέγγιση
« Απάντηση #20 στις: Ιούλιος 02, 2020, 08:38:46 πμ »
Μου αρέσει το drum sander του Στέργιου και θα το προσπαθήσω ...   Προς το τέλος Αυγούστου περιμένω να παραλάβω ό,τι άλλο μου χρειάζεται .

Ενα πρώτο στήσιμο ... δείχνει - όσο γίνεται - τι με περιμένει ...

Ο κινητήρας έχει βάρος 12 κιλά !  Τα ξυλάκια που φαίνονται ζυγίζουν 6 κιλά. Ολο μαζί προβλέπω να πάει γύρω στα 20 + κιλά .

Αμφιβάλλω αν θα μπορώ να το σηκώσω  ;D  μόνος μου ...

Ψάχνω να βρω μήπως υπάρχει ασφαλής τρόπος να έχω αποσπώμενο τον κινητήρα από την υπόλοιπη βάση ...


Τίποτα δεν ισιώνει από μόνο του ... θέλει πολλή δουλειά ...
Να είστε όλοι καλά ! ... για να ισιώνετε τα "στραβά " ...

Stergios_craftopia

  • Hero Member
  • *****
  • Μηνύματα: 961
  • Αγαπημένο ξύλο: Αυτο που εχω διαθεσιμο
  • Αριθμός κατασκευών: 11
Απ: Drum Sander - πρώτη προσέγγιση
« Απάντηση #21 στις: Ιούλιος 02, 2020, 11:54:09 πμ »
Θερμότατες ευχές για καλή επιτυχία Ιωσήφ!
Η εμπειρία από τη δική μου κατασκευή λέει ότι οι αναπόφευκτες αναποδιές είναι πηγή γνώσης και η έξαψη από το ταξίδι  της κατασκευής αξίζει όσο και το αποτέλεσμα...
Απόλαυσέ το!

Ιωσήφ Τορρένς

  • Hero Member
  • *****
  • Μηνύματα: 3.068
  • Αριθμός κατασκευών: Λίγα πράματα
  • Περιοχή: Αθήνα Κυψέλη
Απ: Drum Sander - πρώτη προσέγγιση
« Απάντηση #22 στις: Σεπτέμβριος 11, 2020, 12:53:44 πμ »
Γειά σας !

Σημειώσαμε πρόοδο μπορώ να πω

Στα γρήγορα γιατί έχουμε ξενύχτι απόψε στο φαρμακείο κι έχουμε μείνει με ένα μόνο υπολογιστή ενεργό




Εδώ ο κίτρινος σωλήνας , είναι ρετάλι από σωλήνα υπόγειας διανομής φυσικού αερίου




Ανοίχτηκαν οι φωλιές για τα ρουλεμάν εξωτ. διαμέτρου 35 mm




Εγιναν οι αναγκαίες μικροδιορθώσεις




Και είμαστε σε αυτό το σημείο των δοκιμών , χωρίς να έχουμε ακόμα τίποτα βιδωμένο ή κολλημένο , το περίφημο dry fit




Καλή αυριανή !






Τίποτα δεν ισιώνει από μόνο του ... θέλει πολλή δουλειά ...
Να είστε όλοι καλά ! ... για να ισιώνετε τα "στραβά " ...

Ιωσήφ Τορρένς

  • Hero Member
  • *****
  • Μηνύματα: 3.068
  • Αριθμός κατασκευών: Λίγα πράματα
  • Περιοχή: Αθήνα Κυψέλη
Απ: Drum Sander - πρώτη προσέγγιση
« Απάντηση #23 στις: Σεπτέμβριος 14, 2020, 12:41:27 μμ »
Να δώσω ορισμένα - χρήσιμα ελπίζω - τεχνικά στοιχεία .

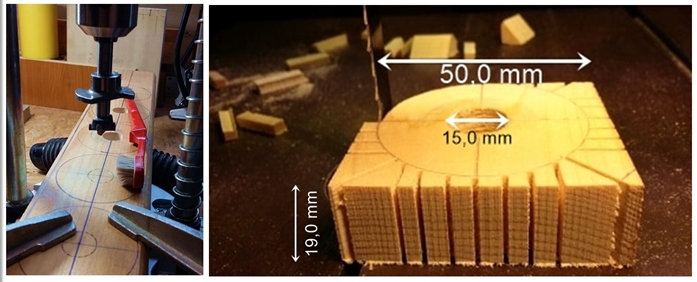

Ο άξονας του τριβείου είναι μεταλλικός σωλήνας καλιμπρέ διαμέτρου 15 mm.

Ο ηλεκτροκινητήρας  https://newtools.gr/hlektrokinhthras-230volt-1400rpm-1.0-hp-N70100062

έχει άξονα διαμέτρου 19 mm.

Αυτά τα δυο είχαν αγοραστεί από την αρχή του καλοκαιριού . Ησαν δεδομένα ...

Για να προχωρήσω στην κατασκευή αυτού του τριβείου με απ ευθείας μετάδοση κίνησης  ( direct drive )

έπρεπε να βρω το κατάλληλο εξάρτημα , έναν προσαρμοστή ας πούμε , που να συνδέσει σταθερά τα 19 με τα 15 mm.

Ευτυχώς μετά από πολύ ψάξιμο βρέθηκε

https://www.aliexpress.com/item/32879844238.html?spm=a2g0s.9042311.0.0.3d4d4c4dUmfnIx




" Εφαγα" το μισό δοντάκι , με σιδηροπρίονο και λίμα για να περάσει ο προσαρμοστής . Ιδρώτας ...




Στήθηκαν , στερεώθηκαν τα επιμέρους τμήματα του εργαλείου και η εργασία που έγινε για να είναι παράλληλο το τύμπανο
με την επιφάνεια της σανίδας ( αυτό είναι το καλιμπράρισμα ; ) που θα ανεβοκατεβαίνει έδειξαν κάποιες παιδικές ασθένειες

Τα μεντεσεδάκια είχαν λίγο τζόγο . Πήρα άλλα κάπως καλύτερα για να τα αλλάξω.
Ο άξονας / ντίζα που μετακινεί πάνω - κάτω τη σανίδα , σιγά σιγά την "τρώει" κιόλας ...
Θα βάλω στην άκρη του ένα τυφλό παξιμάδι ( Βλ. ΚαΠα ) και θα φροντίσω εκείνο το αποκάτω σημείο της σανίδας.




Θα επιστρέψω , μόλις τα βολέψω






Τίποτα δεν ισιώνει από μόνο του ... θέλει πολλή δουλειά ...
Να είστε όλοι καλά ! ... για να ισιώνετε τα "στραβά " ...

Stergios_craftopia

  • Hero Member
  • *****
  • Μηνύματα: 961
  • Αγαπημένο ξύλο: Αυτο που εχω διαθεσιμο
  • Αριθμός κατασκευών: 11
Απ: Drum Sander - πρώτη προσέγγιση
« Απάντηση #24 στις: Σεπτέμβριος 14, 2020, 03:12:35 μμ »
Τα μεντεσεδάκια είχαν λίγο τζόγο . Πήρα άλλα κάπως καλύτερα για να τα αλλάξω.
Φίλε Ιωσήφ, δώσε ιδιαίτερη προσοχή σ΄αυτά τα "μεντεσεδάκια" αλλά και στις συνδέσεις τους.
Απαιτείται και στιβαρότητα και ακρίβεια
Αυτά τα λέω ως παθών  :D

Ιωσήφ Τορρένς

  • Hero Member
  • *****
  • Μηνύματα: 3.068
  • Αριθμός κατασκευών: Λίγα πράματα
  • Περιοχή: Αθήνα Κυψέλη
Απ: Drum Sander - πρώτη προσέγγιση
« Απάντηση #25 στις: Σεπτέμβριος 14, 2020, 04:49:09 μμ »
Τα μεντεσεδάκια είχαν λίγο τζόγο . Πήρα άλλα κάπως καλύτερα για να τα αλλάξω.
Φίλε Ιωσήφ, δώσε ιδιαίτερη προσοχή σ΄αυτά τα "μεντεσεδάκια" αλλά και στις συνδέσεις τους.
Απαιτείται και στιβαρότητα και ακρίβεια
Αυτά τα λέω ως παθών  :D

Σ΄ευχαριστώ πολύ φίλε μου !

Πήρα αυτά τα μεντεσεδάκια . Το χαρτάκι τους γράφει τη γερμανική μάρκα HETTICH ... αλλά είναι φτιαγμένα στην Κίνα . Θα δούμε ...

https://www.leroymerlin.gr/gr/kigaleria/exoteriki-kigaleria/medesedes-gonies-puroi/menteses-gia-ntoulapiepiplo-m60xp35mm-se-asimi-hroma-60814145/
Τίποτα δεν ισιώνει από μόνο του ... θέλει πολλή δουλειά ...
Να είστε όλοι καλά ! ... για να ισιώνετε τα "στραβά " ...

Άγγελος Περδικούρης

  • Jr. Member
  • **
  • Μηνύματα: 41
  • Αγαπημένο ξύλο: οξιά
  • Αριθμός κατασκευών: μηδέν!
  • Περιοχή: Τρίλοφος Θεσσαλονίκης
Απ: Drum Sander - πρώτη προσέγγιση
« Απάντηση #26 στις: Σεπτέμβριος 15, 2020, 01:22:46 πμ »
Ιωσήφ, καλησπέρα.
τί είναι αυτός ο δεύτερος κίτρινος κύλινδρος, ο μικρός, που φαίνεται στη φωτογραφία ανάμεσα στο μοτέρ και το τύμπανο;
Καλή επιτυχία σου εύχομαι αν και δείχνει ότι το πας καλά.

Ιωσήφ Τορρένς

  • Hero Member
  • *****
  • Μηνύματα: 3.068
  • Αριθμός κατασκευών: Λίγα πράματα
  • Περιοχή: Αθήνα Κυψέλη
Απ: Drum Sander - πρώτη προσέγγιση
« Απάντηση #27 στις: Σεπτέμβριος 15, 2020, 07:07:49 πμ »

τί είναι αυτός ο δεύτερος κίτρινος κύλινδρος, ο μικρός, που φαίνεται στη φωτογραφία ανάμεσα στο μοτέρ και το τύμπανο;



Αγγελε  σ΄ευχαριστώ ! Ο δεύτερος κύλινδρος , όπως και όλο το εγχείρημα άλλωστε , ανήκει στον φίλο τον Στέργιο .

http://www.luthier.gr/index.php?topic=3664.msg64249#msg64249
Τίποτα δεν ισιώνει από μόνο του ... θέλει πολλή δουλειά ...
Να είστε όλοι καλά ! ... για να ισιώνετε τα "στραβά " ...

ΚαΠα

  • Hero Member
  • *****
  • Μηνύματα: 1.560
Απ: Drum Sander - πρώτη προσέγγιση
« Απάντηση #28 στις: Σεπτέμβριος 15, 2020, 11:40:53 πμ »

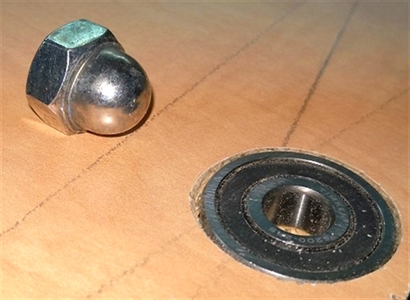

Ο άξονας / ντίζα που μετακινεί πάνω - κάτω τη σανίδα , σιγά σιγά την "τρώει" κιόλας ...
Θα βάλω στην άκρη του ένα τυφλό παξιμάδι ( Βλ. ΚαΠα ) και θα φροντίσω εκείνο το αποκάτω σημείο της σανίδας.




Θα επιστρέψω , μόλις τα βολέψω

Καλημέρα!

Ιωσήφ να σημειώσω ότι η λύση που ακολούθησα έχει και αυτή τα θεματάκια της.  :( :(

Όταν ανεβοκατεβαίνει το κινητό μέρος του τραπεζιού που ρυθμίζει το πάχος, αλλάζει και η γωνία με την οποία η ντίζα που ρυθμίζει το πάχος (και η απόληξή της που είναι το τυφλό παξιμάδι) βρίσκει το εσωτερικό του ρουλεμάν. Αυτό έχει ως συνέπεια στις μεγάλες διαδρομές να "παγιδεύεται" το τυφλό παξιμάδι και η ντίζα να λυγίζει ΄(ή ενα πάσει περιπτώσει να αποκτά πλάγιες τάσεις).




Δεν έχω ψάξει για λύση. Αλλά εκ του προχείρου θα έλεγα να βάλεις αντί για ρουλεμάν μια μεταλλική επιφάνεια τόση ώστε το τυφλό παξιμάδι να μπορεί να ολισθαίνει ανάλογα με το ύψος του τραπεζιού. Μια άλλη πιθανή λύση θα ήταν ένα ρουλεμάν με μεγαλύτερη (αλλά "κατάλληλη" εσωτερική διάμετρο ώστε το παξιμάδι να έχει κάποιο τζόγο μέσα στην τρύπα του κινητού μέρους του ρουλεμάν, ώστε να μπορεί να ακολουθεί άνετα τις διάφορες γωνίες.

Ίσως η πιό καλή λύση θα ήταν ένα αρθρωτό παξιμάδι αλλά δεν γνωρίζω αν υπάρχει κάτι τέτοιο

Blog "ΕΛΛΗΝΕΣ ΟΡΓΑΝΟΠΟΙΟΙ" http://greekluthiers.wordpress.com/
Blog "ΕΡΑΣΙΤΕΧΝΗΣ ΟΡΓΑΝΟΠΟΙΟΣ" http://organopoios.wordpress.com/

Ιωσήφ Τορρένς

  • Hero Member
  • *****
  • Μηνύματα: 3.068
  • Αριθμός κατασκευών: Λίγα πράματα
  • Περιοχή: Αθήνα Κυψέλη
Απ: Drum Sander - πρώτη προσέγγιση
« Απάντηση #29 στις: Σεπτέμβριος 15, 2020, 02:31:51 μμ »

... θα έλεγα να βάλεις αντί για ρουλεμάν μια μεταλλική επιφάνεια τόση ώστε το τυφλό παξιμάδι να μπορεί να ολισθαίνει ανάλογα με το ύψος του τραπεζιού. ....

Ευχαριστώ πολύ Παναγιώτη !  Το είχα δει από χθες αυτό το θεματάκι .  Η πιο πάνω συμβουλή σου πραγματοποιήθηκε μόλις πριν από λίγο. Λαμάκι αλουμινίου .


Τίποτα δεν ισιώνει από μόνο του ... θέλει πολλή δουλειά ...
Να είστε όλοι καλά ! ... για να ισιώνετε τα "στραβά " ...
