Αποστολέας Θέμα: Luthier thickness caliper: Για να μετράμε το πάχος του καπακιού (ιδιοκατασκευή)  (Αναγνώστηκε 2081 φορές)

Stergios_craftopia

  • Hero Member
  • *****
  • Μηνύματα: 961
  • Αγαπημένο ξύλο: Αυτο που εχω διαθεσιμο
  • Αριθμός κατασκευών: 11
Ένα εργαλείο πολύ χρήσιμο στην οργανοποιία είναι ένα παχύμετρο που μπορεί να μετρήσει με ακρίβεια το πάχος του καπακιού του οργάνου. Κυκλοφορεί συνήθως με το όνομα Thickness Caliper
https://www.stewmac.com/Luthier_Tools/Types_of_Tools/Calipers/Thickness_Caliper.html

Η τιμή του στο εμπόριο είναι αλμυρή, κι έτσι πολλοί καταφεύγουν στις ιδιοκατασκευές, βάζοντας ο καθένας τη δική του σφραγίδα λειτουργικότητας και αισθητικής.
https://www.google.com/search?biw=1229&bih=585&tbm=isch&sa=1&ei=0YIjXY_DK8mTsAfCjZKQAQ&q=DIY+luthier+thickness+caliper&oq=DIY+luthier+thickness+caliper&gs_l=img.12...762383.771088..773535...3.0..0.80.641.9......0....1..gws-wiz-img.......35i39.vLSUIMixCYc

Η κατασκευαστική του αρχή βασίζεται σε ένα U με σχετικά σταθερά σκέλη και λαιμό με επαρκές βάθος (23~25 εκατοστά). Χρειάζεται και ένα dial indicator (συμπαθάτε με, δεν ξέρω τις Ελληνικές ονομασίες), κατά προτίμηση με ένα λεβιέ που να ανασηκώνει εύκολα το στέλεχος που μετράει -όχι βέβαια ότι δε γίνεται και χωρίς αυτό..

Dial indicators υπάρχουν σε διάφορες ποιότητες. Η αίσθηση μου είναι ότι ακόμη και ένα φθηνό μπορεί μια χαρά να ικανοποιήσει τις ανάγκες ενός οργανοποιού.
https://www.banggood.com/Precision-Dial-Test-Indicator-Gauge-0_001-Graduations-Level-Gauge-Scale-Meter-p-1323171.html?rmmds=detail-left-hotproducts__5&cur_warehouse=CN
« Τελευταία τροποποίηση: Ιούλιος 08, 2019, 09:53:56 μμ από Stergios_craftopia »

Stergios_craftopia

  • Hero Member
  • *****
  • Μηνύματα: 961
  • Αγαπημένο ξύλο: Αυτο που εχω διαθεσιμο
  • Αριθμός κατασκευών: 11

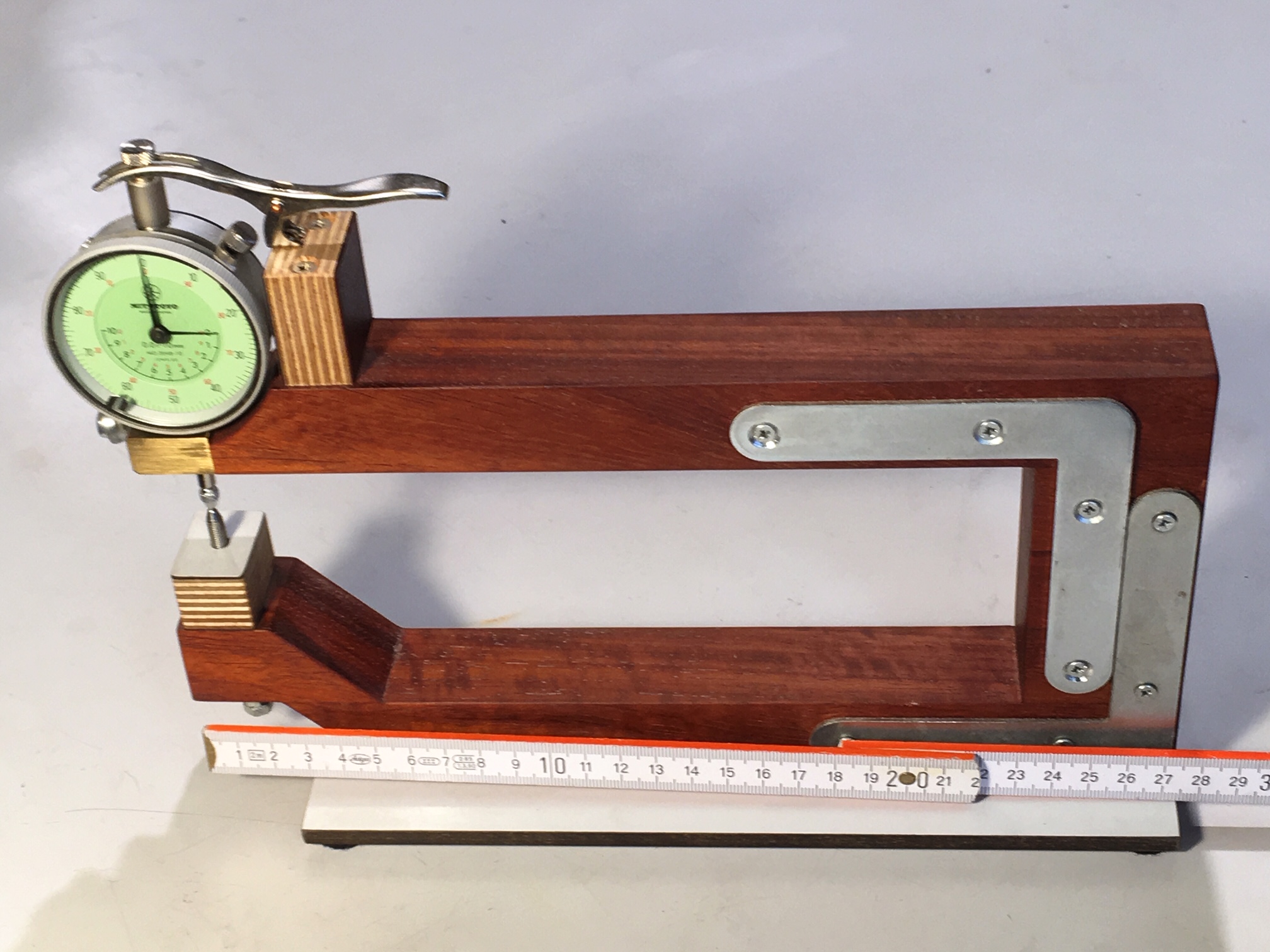

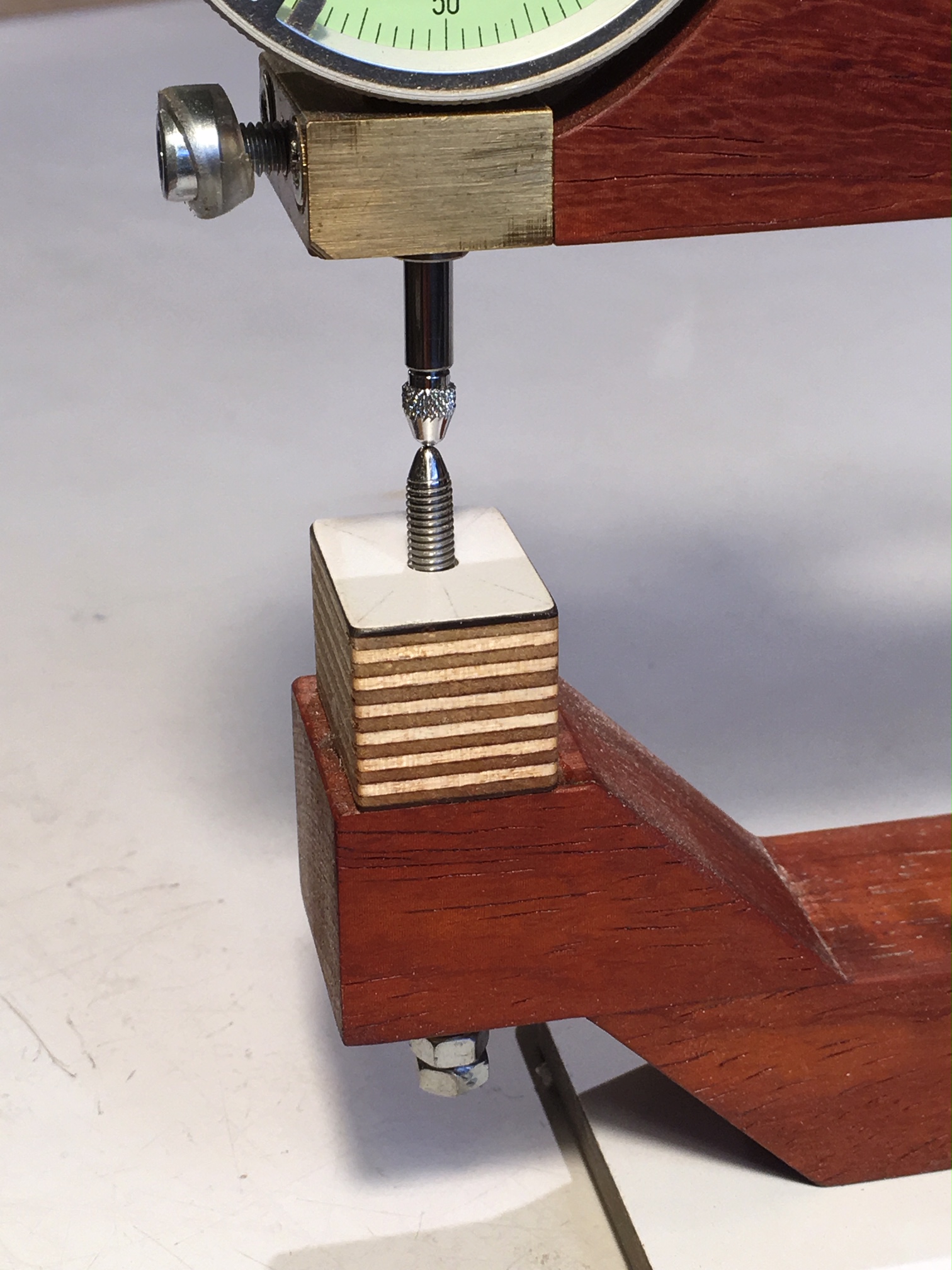

Ακολούθησα κι εγώ την επιλογή της ιδιοκατασκευής και έφτιαξα αυτό:

Stergios_craftopia

  • Hero Member
  • *****
  • Μηνύματα: 961
  • Αγαπημένο ξύλο: Αυτο που εχω διαθεσιμο
  • Αριθμός κατασκευών: 11
Βρήκα και κάποια τυχαία παραδείγματα στο σωλήνα, αλλά η λίστα είναι ατέλειωτη…
https://www.youtube.com/watch?v=cgSNCMga32A
https://www.youtube.com/watch?v=v98TnC2jvm4
https://www.youtube.com/watch?v=uxFaWdA23Mk

Δεν είναι δύσκολο, η κατασκευή του έχει πλάκα και η χρήση του ανταμείβει.

Καλή επιτυχία!


Γρηγόρης Μαυρακης

  • Hero Member
  • *****
  • Μηνύματα: 1.360
  • Αγαπημένο ξύλο: Ινδικος παλισανδρος
  • Αριθμός κατασκευών: Καμμια
Μια τελευταία ερώτηση!ο μοχλός που σηκώνει το πυρρο του ρολογιού τι είναι?πάει μαζί με το ρολόι η είναι ξεχωριστό εξάρτημα?Πώς το ζητάμε αυτό?Ευχαριστώ για όλα..

Stergios_craftopia

  • Hero Member
  • *****
  • Μηνύματα: 961
  • Αγαπημένο ξύλο: Αυτο που εχω διαθεσιμο
  • Αριθμός κατασκευών: 11
Στο δικό μου πήγαινε σετάκι με το όργανο και είναι κάπως σπάνια περίπτωση.
Δεν ξέρω πως μπορεί να το ψάξει κανείς...
Αλλά δεν είναι και πολύ δύσκολο να το φτιάξεις. Μια πετυχημένη λύση που έχω δει χρησιμοποιεί ένα πηρουνάκι! Με λίγη ευρηματικότητα πιστεύω μπορεί να βρεθούν και άλλες λύσεις.
Επαναλαμβάνω ότι ο μοχλός είναι βολικός αλλά όχι και απεγνωσμένα απαραίτητος.

Stergios_craftopia

  • Hero Member
  • *****
  • Μηνύματα: 961
  • Αγαπημένο ξύλο: Αυτο που εχω διαθεσιμο
  • Αριθμός κατασκευών: 11
Ο μοχλός βρήκα ότι λέγεται spindle lifting lever.
 {celebrate012}
Μπορείς λοιπόν να το ψάξεις σαν:
spindle lifting lever for dial indicator
ή
spindle lifting lever for dial gauge

αλλά δεν είναι φθηνο

Γρηγόρης Μαυρακης

  • Hero Member
  • *****
  • Μηνύματα: 1.360
  • Αγαπημένο ξύλο: Ινδικος παλισανδρος
  • Αριθμός κατασκευών: Καμμια
Απίστευτος!!

Stergios_craftopia

  • Hero Member
  • *****
  • Μηνύματα: 961
  • Αγαπημένο ξύλο: Αυτο που εχω διαθεσιμο
  • Αριθμός κατασκευών: 11

Γρηγόρης Μαυρακης

  • Hero Member
  • *****
  • Μηνύματα: 1.360
  • Αγαπημένο ξύλο: Ινδικος παλισανδρος
  • Αριθμός κατασκευών: Καμμια

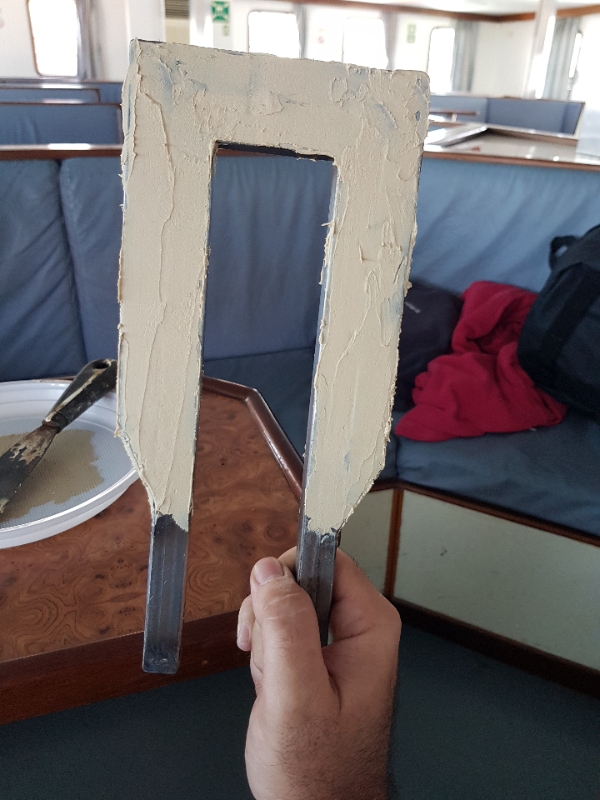

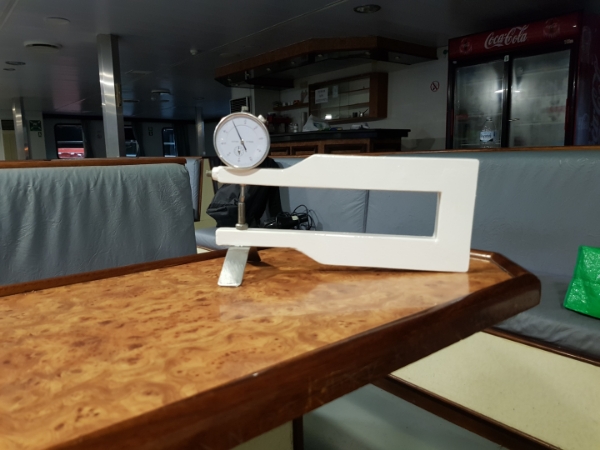

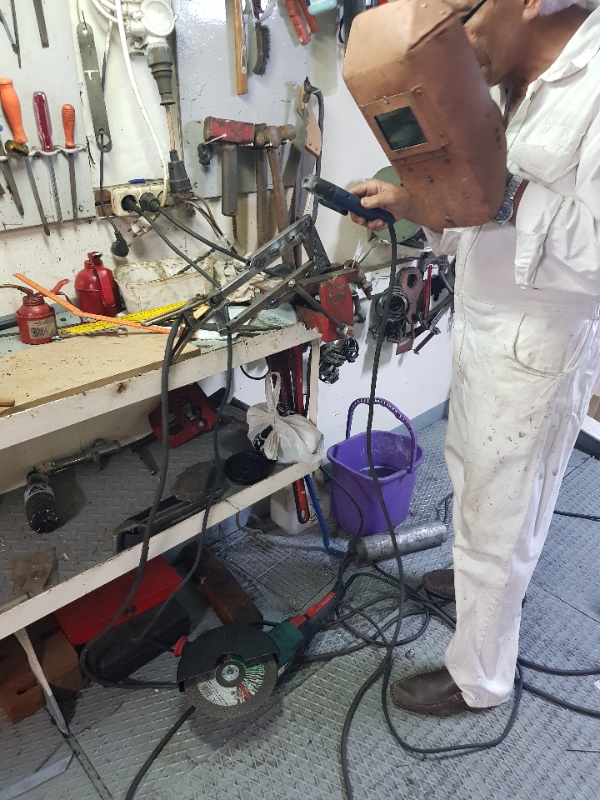

Στο νέο καράβι που έπιασα δουλειά είμαστε ωραία παρέα..ειδικα ο αρχιμηχανικος της εταιρίας πολύ πειραχτεί..Αφού του είπα για το χόμπυ μου αν και με κοροϊδεύει ότι είναι χόμπυ για φυλακισμένους έχει δείξει ενδιαφέρον για την διαδικασία και ιδιαίτερα για εργαλεία που είναι ιδιαίτερα.. μέχρι που του έδειξα το ωρολογιακο μικρομετρο!Έτσι λέγεται στα ελληνικά!Και του έδειξα την χρήση του..Και ότι κοστίζει 200 ευρώ.. Καλά μου λέει αγόρασε το μικρομετρο και πάμε στο μηχανοστάσιο.. έχουμε δουλειά.. χαχαχα..το έφτιαξε μετά το έβαψά με χρώμα του καραβιού  από το καλό JOTUN ( ακούς Σακκαλη??) Και είναι έτοιμο!δεν είναι όμορφο όπως του Στέργιου αλλά δουλεύει τέλεια!Είναι και τσάμπα.. Και όπως λέει κι ο λαός τσάμπα ξύδι γλυκό σαν μέλι!χαχαχα!


Stergios_craftopia

  • Hero Member
  • *****
  • Μηνύματα: 961
  • Αγαπημένο ξύλο: Αυτο που εχω διαθεσιμο
  • Αριθμός κατασκευών: 11
Γρηγόρη καλοδούλευτο!
Θα σε βολέψει μια χαρά!
Μόνο οριζοντίωσέ το λίγο ακόμα γιατί το χέρι έχει την τάση να κρατάει οριζόντια το κομμάτι που θα μετράς και καθώς το εργαλείο είναι ελαφρά κεκλιμένο μπορεί να σου δείχνει περισσότερη ένδειξη από το πραγματικό πάχος.

sakkalis

  • Moderator
  • Hero Member
  • *****
  • Μηνύματα: 2.015
Γρήγορη καλό το εργαλείο αλλά η αλήθεια είναι πως τα χρώματα που χρησιμοποιήσεις το απογειωσανε. ;D
Δημήτρης Σ.

''Το όνειρο που σ’ έφερε μια μέρα ως εδώ, σήμερα καίγεται, σκουριάζει και σε διώχνει.
Μια σε κρατάει στη γη, μια σε ξερνάει στον ουρανό, το ίδιο όνειρο σε τρώει και σε γλιτώνει.''

Γρηγόρης Μαυρακης

  • Hero Member
  • *****
  • Μηνύματα: 1.360
  • Αγαπημένο ξύλο: Ινδικος παλισανδρος
  • Αριθμός κατασκευών: Καμμια
Σας ευχαριστώ πολύ!έχουν περισσέψει κάτι γωνίες στην αποθήκη Μήπως τον άλλο μήνα του κολλήσω να φτιάξουμε ένα drum sander!!χαχαχα..

steliosguitar

  • Moderator
  • Hero Member
  • *****
  • Μηνύματα: 6.162
  • Αριθμός κατασκευών: #72
  • Περιοχή: Ελληνικό
spesiale....
μονον ασπρο εχετε στο καραβι; κανα ροζουλι; καμια τερακοτα, κανα μπορντουλι;
τιποτε καλυτερο απο μια κιθαρα.
εκτος ισως απο δυο...

Λάμπρος Σταυρίδης

  • Hero Member
  • *****
  • Μηνύματα: 1.264
  • Αγαπημένο ξύλο: καρυδιά
  • Αριθμός κατασκευών: 8
Σας ευχαριστώ πολύ!έχουν περισσέψει κάτι γωνίες στην αποθήκη Μήπως τον άλλο μήνα του κολλήσω να φτιάξουμε ένα drum sander!!χαχαχα..

.....κόλλα του , κόλλα του.......αὐτοί τέτοια θέλουν.......ἅμα δεῖς ἄνθρωπο πού τοῦ ἀρέσει νά φτιάχνη , μήν ντρέπεσαι , δές το ἀλλιῶς , ὄχι ὅτι τόν ἐκμεταλλεύεσαι , ἀλλά τόν κάνεις νά χαίρεται πιό πολύ ἀπό σένα πού ἀπολαμβάνεις τό ἀποτέλεσμα........

Λάμπρος Σταυρίδης

  • Hero Member
  • *****
  • Μηνύματα: 1.264
  • Αγαπημένο ξύλο: καρυδιά
  • Αριθμός κατασκευών: 8
.......πάντως ἔγινε πολύ ὡραῖο τό ἐργαλεῖο Γρηγόρη!!!
Αὐτό τό ρολόϊ ὅμως , πῶς λέγεται , ἀπό ποῦ τό ἀγοράζεις καί πόσο κάνει ;
