Αποστολέας Θέμα: Καλίμπα  (Αναγνώστηκε 3890 φορές)

Γιώργος Πάνας

  • Newbie
  • *
  • Μηνύματα: 17
  • Αγαπημένο ξύλο: παλίσνδρος
  • Αριθμός κατασκευών: 3
Καλίμπα
« στις: Αύγουστος 20, 2016, 02:51:41 μμ »
Γεια σας παιδιά!
Την καλίμπα τη νόμιζα για όργανο-παιχνίδι αλλά πρόσφατα πέρασα ώρα μαζί με ένα απ' αυτά τα αφρικάνικα όργανα και την καταβρήκα. Σκέφτομαι να φτιάξω λοιπόν! Η κατασκευή είναι απλούστατη. Μόνο που δε μπορώ να βρω πουθενά που μπορώ να αγοράσω τα μεταλλικά ελάσματα για τα πλήκτρα.
Έχει κανείς ιδέα? Οποιαδήποτε πληροφορία έχετε για το όργανο ποστάρετέ την εδώ μιας και δε βρήκα τίποτα σχετικό.

Χαιρετώ,
Καλές εργασίες!

insect

  • Sr. Member
  • ****
  • Μηνύματα: 487
  • Αριθμός κατασκευών: 0.817

Γιώργος Πάνας

  • Newbie
  • *
  • Μηνύματα: 17
  • Αγαπημένο ξύλο: παλίσνδρος
  • Αριθμός κατασκευών: 3
Απ: Καλίμπα
« Απάντηση #2 στις: Αύγουστος 22, 2016, 10:49:18 πμ »
Ωραία σκέψη, αν και οι τσουγγράνες που χω δει από κοντά έχουν πιο λεπτά ελάσματα απ' αυτά της καλίμπας.
Το χεις δοκιμάσει?

insect

  • Sr. Member
  • ****
  • Μηνύματα: 487
  • Αριθμός κατασκευών: 0.817
Απ: Καλίμπα
« Απάντηση #3 στις: Αύγουστος 22, 2016, 10:59:41 πμ »
όχι ήταν το πρώτο πράγμα που βρήκα γκουγκλάροντας diy kalimba

https://www.google.gr/webhp?sourceid=chrome-instant&ion=1&espv=2&ie=UTF-8#q=diy+kalimba

τώρα ξανακοίταξα και ένας έφτιαξε με λάμες σιδηροπροίονου
ψάξε και κάτι θα βρεις να σε βολεύει

καλή επιτυχία

Tempest

  • Full Member
  • ***
  • Μηνύματα: 107
  • Αριθμός κατασκευών: Στο ξεκίνημα...
Απ: Καλίμπα
« Απάντηση #4 στις: Αύγουστος 22, 2016, 08:24:50 μμ »
Παίρνεις τηλέφωνο στον Ρέπα στον Πειραιά και ζητάς ελάσματα ελαστικά (ελατηρίου) σαν αυτά που έχουν για τα τσέρκια. Είπα να το γράψω πάλι εδώ τώρα που βρήκα λίγο χρόνο μήπως ενδιαφέρει περισσότερο κόσμο. Τα έχει σε κουλούρα με το μέτρο και είναι τραγικά οικονομικά.

Εγώ έχω δοκιμάσει 2 μεγέθη (1Χ5mm και 6X0,6 mm). Στην καλίμπα που έφτιαξα χρησιμοποιώ τα 1Χ5 αλλά δε με καλύπτουν. Είναι πολύ σκληρά και δεν έχουν καλό sustain. Τα άλλα από την άλλη μεριά είναι πολύ μαλακά για το μέγεθος της καλίμπας μου. Ιδανικά ή θα έπρεπε να φτιάξω μια πιο μικρή καλίμπα και να χρησιμοποιήσω τα 0,6Χ6 ή να τρίψω και να κατεβάσω στα 7 με 8 δέκατα τα άλλα.

Η καλίμπα που έχω φτιάξει είναι αντιγραφή από μία Hugh Tracey που είχε μία φίλη. Μου βγήκε ελαφρά μεγαλύτερη στο ύψος και αυτό επειδή βαρέθηκα να κατεβάσω τα πλαϊνά. Η επόμενη θα είναι ίδια ακριβώς. Θα ανεβάσω φωτογραφίες σε πρώτη ευκαιρία.

Συνημμένο το σχέδιο για όποιον ενδιαφέρεται.

Περιττό να πω πως το ξύλο που θα χρησιμοποιηθεί παίζει πρωτεύοντα ρόλο! Εγώ χρησιμοποίησα κάτι περισσέματα από Movingui με αποτέλεσμα ένα πολύ ξύλινο ήχο με πολλά πρίμα, ελάχιστα μπάσα και πολύ μικρό sustain.
«Ω, ευγενικοί μου άνθρωποι, η ζωή είναι σύντομη… Αν ζούμε, ζούμε για να πατήσουμε πάνω στα κεφάλια των βασιλιάδων…»

Tempest

  • Full Member
  • ***
  • Μηνύματα: 107
  • Αριθμός κατασκευών: Στο ξεκίνημα...
Απ: Καλίμπα
« Απάντηση #5 στις: Σεπτέμβριος 06, 2016, 06:09:49 πμ »
Μερικές φωτογραφίες.
«Ω, ευγενικοί μου άνθρωποι, η ζωή είναι σύντομη… Αν ζούμε, ζούμε για να πατήσουμε πάνω στα κεφάλια των βασιλιάδων…»

insect

  • Sr. Member
  • ****
  • Μηνύματα: 487
  • Αριθμός κατασκευών: 0.817
Απ: Καλίμπα
« Απάντηση #6 στις: Σεπτέμβριος 07, 2016, 11:20:16 μμ »
ωραίος  {music026}
μήπως το πάχος της πάνω επιφάνειας παίζει ρόλο στην απουσία μπάσου;

Tempest

  • Full Member
  • ***
  • Μηνύματα: 107
  • Αριθμός κατασκευών: Στο ξεκίνημα...
Απ: Καλίμπα
« Απάντηση #7 στις: Σεπτέμβριος 08, 2016, 03:33:32 μμ »
ωραίος  {music026}
μήπως το πάχος της πάνω επιφάνειας παίζει ρόλο στην απουσία μπάσου;

Είναι και αυτό μία πιθανότητα. Το πάχος είναι αρκετό είναι η αλήθεια (4 χιλιοστά), αλλά τόσο ήταν και στην καλίμπα του Hugh Tracey, μόνο που εκείνη ήταν από kiaat και όχι από movingui. Δε ξέρω αν παίζει το σημαντικότερο ρόλο στην απουσία μπάσου καθώς και ο μπαγλαμάς μου που είναι και αυτός από movingui δεν έχει μπάσο. Ωστόσο στη δεύτερη που θα ετοιμάσω από το ίδιο ξύλο θα δοκιμάσω να κάνω πιο λεπτό το καπάκι και θα δω εάν έχει διαφορά στον ήχο.
«Ω, ευγενικοί μου άνθρωποι, η ζωή είναι σύντομη… Αν ζούμε, ζούμε για να πατήσουμε πάνω στα κεφάλια των βασιλιάδων…»

gfourlias

  • Jr. Member
  • **
  • Μηνύματα: 62
  • Αγαπημένο ξύλο: Το φυσικό ...
  • Αριθμός κατασκευών: 9
Απ: Καλίμπα
« Απάντηση #8 στις: Σεπτέμβριος 08, 2016, 05:39:37 μμ »
Πολύ ενδιαφέρον για κατασκευή και σχετικά εύκολο.
Κατασκευάζεται όλο από σκληρό ξύλο ή το καπάκι μπορούμε να το κάνουμε από πιο μαλακό;
(από κέδρο ή έλατο σαν τα καπάκια από κιθάρες κλπ)
Επειδή δεν έχει τάσεις μπορεί να σταθεί και με μαλακό καπάκι. Ολο το ζόρι το τραβάει ο φορέας των ελασμάτων (κατι σαν καβαλάρης...).

Μου αρέσει πολύ ο ήχος του και μου μπήκε το μικρόβιο να φτιάξω ένα.

yiannis

  • Administrator
  • Hero Member
  • *****
  • Μηνύματα: 1.161
    • Greek luthiers community
  • Αγαπημένο ξύλο: Καρυδιά...
  • Αριθμός κατασκευών: 15 και αυξάνονται!!!
  • Περιοχή: Πειραιάς
Απ: Καλίμπα
« Απάντηση #9 στις: Σεπτέμβριος 22, 2016, 11:34:58 πμ »

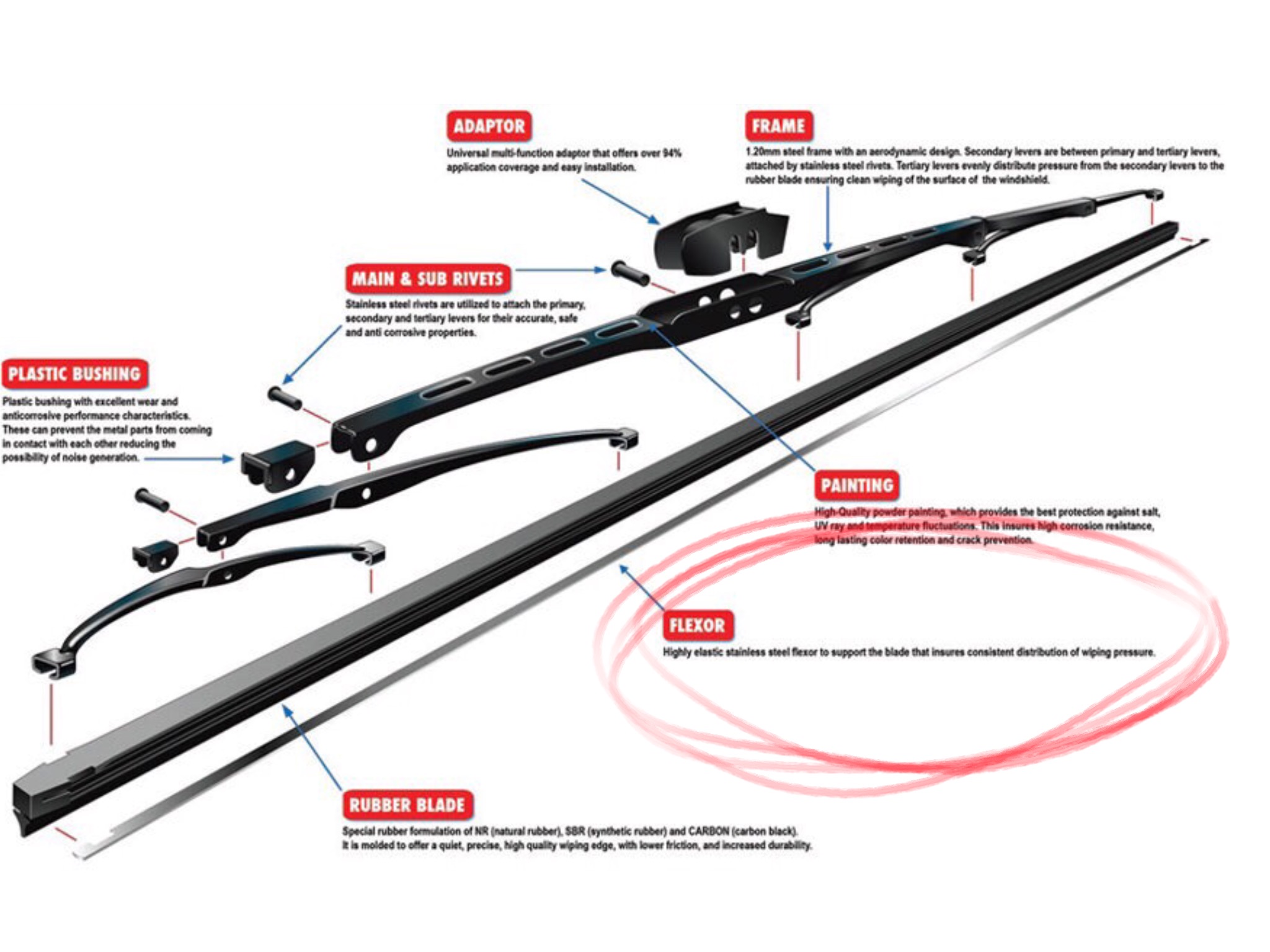

Παλιότερα είχα ψάξει πληροφορίες για την καλίμπα και κάποιος χρησιμοποιούσε το έλασμα που υπάρχει στο λάστιχο του υαλοκαθαριστήρα.
Αρκεί βέβαια το πάχος του να μην ξεπερνάει τα 0.8mm
 [ Invalid Attachment ]
Το καπάκι κάτω από 4mm είναι επίφοβο να μην αντέξει τις πιέσεις της γέφυρας και να σπάσει.Το είχα πάθει με ένα δοκιμαστικό που είχα κάνει με κουτί πούρων που ήταν 3mm

gfourlias

  • Jr. Member
  • **
  • Μηνύματα: 62
  • Αγαπημένο ξύλο: Το φυσικό ...
  • Αριθμός κατασκευών: 9
Απ: Καλίμπα
« Απάντηση #10 στις: Οκτώβριος 25, 2016, 11:19:45 πμ »
Εφτιαξα τελικά μία!
Είναι εύκολη κατασκευή αρκεί να βρεις τα ελάσματα και το σίδερο που θα τα κρατάει.

Αυτή βγάζει πολλά μπάσα αλλά είναι και το κούρδισμα που θα της κάνεις που παίζει ρόλο.
Η πιο μπάσα είναι η Ρε. Σε κάποιο site είδα ότι κουρδίζεται σε Ρε4 αλλά την κούρδισα σε Ρε3 και βγαίνει πιο μπάσο.

Το καπάκι είναι κάτω από 3mm. Δεν θα σπάσει γιατί έκανα άλλου είδους κατασκευή. Εφτιαξα καβαλάρη τύπου κιθάρας με βίδες που κρατάνε από κάτω. Το ζόρι του σφιξίματος πάει όλο στο σκληρό ξύλο και δεν επιβαρύνει το καπάκι. Θα πειραματιστώ και με λεπτότερο καπάκι ώστε να δίνει μεγαλύτερη ένταση και σε πιο πρίμα κουρδίσματα.

Η πλάτη και το καπάκι είναι από μαόνι και τα πλαϊνά καθώς και ο καβαλάρης είναι από τριανταφυλλιά.

Αυτό που χρειάζεται είναι η βάση που πατάνε τα ελάσματα να μην είναι ευθύγραμμη αλλά λίγο πομπέ.
Η δύναμη που ασκείται στην μπάρα σύσφιξης από τα ελάσματα είναι μεγάλη με αποτέλεσμα να κυρτώνει. Ετσι, πατάει περισσότερο τα ακριανά ελάσματα (αυτά που βρίσκονται κοντά στις βίδες) και λιγότερο τα μεσσαία (νομίζω ότι φαίνεται ελαφρά στη φωτογραφία). Στο επόμενο λοιπόν η διόρθωση.

Ο καβαλάρης έγινε λίγο μικρότερος από το πλήρες πλάτος και τοποθετήθηκε λόγο πιο μπροστά από την πίσω μεριά ώστε να πατάει μόνο στο καπάκι και όχι στα πλαϊνά ώστε να μην περιορίζει το καπάκι να πάλλεται. Επίσης, ο καβαλάρης είναι κολλητός.

Πασχάλης

  • Sr. Member
  • ****
  • Μηνύματα: 252
  • Αγαπημένο ξύλο: Σημύδα, Δρυς
Απ: Καλίμπα
« Απάντηση #11 στις: Οκτώβριος 25, 2016, 12:20:40 μμ »
Συγχαρητήρια, ωραία κατασκευή.

Δεν ανεβάζεις και ήχο γιατί μας φτιάξατε με τις κατασκευές αλλά είμαι σίγουρος ότι και ο ήχος θα έχει πολύ ενδιαφέρον. Ακόμα και μόνο την κλίμακα πάνω-κάτω είναι κάτι.

Καλή συνέχεια (με n'goni να υποθέσω!;)
Ο έξυπνος, μαθαίνει από τα λάθη του
Ο πραγματικά έξυπνος, από τα λάθη των άλλων
Ο βλάκας, ποτέ...

steliosguitar

  • Moderator
  • Hero Member
  • *****
  • Μηνύματα: 4.496
  • ♪ Κλασική Κιθάρα ♪
  • Αριθμός κατασκευών: #51
Απ: Καλίμπα
« Απάντηση #12 στις: Οκτώβριος 25, 2016, 02:20:16 μμ »
Ετσι, πατάει περισσότερο τα ακριανά ελάσματα (αυτά που βρίσκονται κοντά στις βίδες) και λιγότερο τα μεσσαία (νομίζω ότι φαίνεται ελαφρά στη φωτογραφία)
μπραβο, πολυ ομορφο, καλοπαιχτο!

αν βαλεις και στην μεση μια βιδα, τωρα που εχει τελειωσει, (δηλαδη να εχεις συνολο 3) δεν θα κανεις δουλεια;
επισης τα ελασματα πρεπει να ειναι σφιγμενα μονο; αν βρεις σε ποια συχνοτητα τα θελεις μετα δεν μπορεις να τα κανεις μονιμα με βιδα;
τιποτε καλυτερο απο μια κιθαρα...
εκτος ισως απο δυο!

gfourlias

  • Jr. Member
  • **
  • Μηνύματα: 62
  • Αγαπημένο ξύλο: Το φυσικό ...
  • Αριθμός κατασκευών: 9
Απ: Καλίμπα
« Απάντηση #13 στις: Οκτώβριος 27, 2016, 03:14:49 μμ »

αν βαλεις και στην μεση μια βιδα, τωρα που εχει τελειωσει, (δηλαδη να εχεις συνολο 3) δεν θα κανεις δουλεια;
επισης τα ελασματα πρεπει να ειναι σφιγμενα μονο; αν βρεις σε ποια συχνοτητα τα θελεις μετα δεν μπορεις να τα κανεις μονιμα με βιδα;
[/quote]
Βασικά το είχα υπολογίσει να παίρνει ελάσματα και έξω από τις βίδες (στο κενό της μπάρας) αλλά μου φάνηκαν καλύτερα αισθητικά να τα κάνω σχήμα βεντάλια παρά να είναι όλα παράλληλα. Αν λοιπόν βάλουμε βίδα ενδιάμεσα, θα δημιουργήσουμε κενό και γαι λόγους ομοιομορφίας θα πρέπει να αραιώσουν όλα τα ελάσματα.
Σε αυτό το μήκος, ο ένας τόνος με τον άλλον είναι κάποια δέκατα του χιλιοστού! Ετσι, βίδες δεν μπαίνουν...

Θα δοκιμάσω να το κουρδίσω μία οκτάβα πάνω και να ανεβάσω ηχητικό και με τα δύο κουρδίσματα.

Tempest

  • Full Member
  • ***
  • Μηνύματα: 107
  • Αριθμός κατασκευών: Στο ξεκίνημα...
Απ: Καλίμπα
« Απάντηση #14 στις: Οκτώβριος 31, 2016, 03:12:17 μμ »
Ωραίος! Όμορφη βγήκε.  {celebrate004} Η αλήθεια είναι πως ο καβαλάρης σου μου έδωσε ιδέα για επισκευή της πρώτης καλίμπας που έκανα και δε πήγε καλά!  ;D Τελικά για ελάσματα τι χρησιμοποίησες? Πάχος, πλάτος?
