Φίλοι καλημέρα ,
Μετά τήν κατασίγαση τῶν συναισθημάτων ἀπό τήν τόσο ὡραία καί φέτος ἔκθεσή μας ( ...θυμᾶστε ;....) , ἀλλά καί τήν φούρια γιά νά προλάβουμε , ἐπιχείρησα τήν κατασκευή ἑνός , ἄς ποῦμε , μηχανήματος , πού χρόνια ἤθελα νά κατασκευάσω :
ἑνός ἐπιδαπεδίου ταινιολειαντῆρα !!!Εἶναι ἕνα μηχάνημα πού μέ εἶχε ἐντυπωσιάσει πού τό ἔβλεπα νά δουλεύει , στά νειᾶτα μου , στό ἐργαστήριο τοῦ Θεόφιλου Μπρᾶ , ὅταν πρωτομάθαινα ὀργανοποιϊα......
Εἶχα ἐπιχειρήσει καί τότε νά τό κατασκευάσω , ἀλλ' ἀνεπιτυχῶς........τώρα ὅμως , ἦρθε ἡ ὥρα , στά 64 !!!!!
............................
Ὁ σκόπός γιά τόν ὁποῖο ἤθελα αὐτό τό μηχάνημα , εἶναι γιά νά μπορῶ νά τρίβω εὔκολα καί μέ τή μία τίς δοῦγες ἀπό κάθε πλευρά τους , σάν νά τίς τρίβει κανείς σέ ἐπίπεδη ἐπιφάνεια πού ἔχει στερεωμένο ἐπάνω της φαρδύ γυαλόχαρτο . Ἐκτός βέβαια καί ὅτι μπορεῖ κανείς νά τρίβει ταστιέρες , μανίκια μεγάλων ὀργάνων ὅπως yayli tanbur κ.λ.π. , καλί ὁτιδήποτε θέλει κανείς νά ἐπιπεδοποιεῖ .
Τά ὑλικά πού χρειάστηκα ἐκτός τοῦ πάγκου πού κατασκεύασα ἀπό κάτι πέτσικα καδρόνια ( πού τά διώρθωσα στήν πλάνη ) πού μοῦ εἶχαν περισσέψει ἀπό τήν στέγη , καί ἕνα ἄχρηστο κομμάτι πάγκου κουζίνας , ἦταν 4 κουζινέτα Χ 8 εὐρώ = 24,00 εὐρώ , 1,5 μέτρο ἄξονα καλιμπρέ σιδερένιο περίπου 25 εὐρώ , ἕνα μοτέρ 1,5 HP , 1400 στροφές πού μοῦ χάρισαν , μιά ντίζα 12 χιλ. 2,5 εὐρώ , μιά λαμαρίνα γαλβανιζέ 100 Χ 30 ἑκ. 12 εὐρώ , μερικά σανίδια καί κόντρα πλακέ γιά πέταμα , κομμάτια δηλαδή τά ὁποῖα ἔκοψα τετράγωνα 12 Χ 12 ἑκ. , τά στρογγύλεψα καί τά τρύπησα στή μέση μέ τρυπάνι 25 χιλ. , ὅση ἡ διάμετρος τοῦ ἄξονα , καί ἕνα λάστιχο - τρύπια σαμπρέλα ἀπό βουλκανιζατέρ πού τό εἶχαν γιά πέταμα , καί βίδες....
Τά στρογγυλεμένα σανίδια τά πέρασα στούς ἄξονες μέ κόλλα , ὅπως κάνουμε καί στό τριβεῖο τυμπάνου , καί φόρεσα στόν κάθε κὐλινδρο , ἀφοῦ τούς τορνίρισα μέ τήν βοήθεια τοῦ μοτέρ , ἀπό ἕνα κομμάτι σαμπρέλα , γιά νά σκαλώνη ἡ ταινία κατά τό γύρισμα .

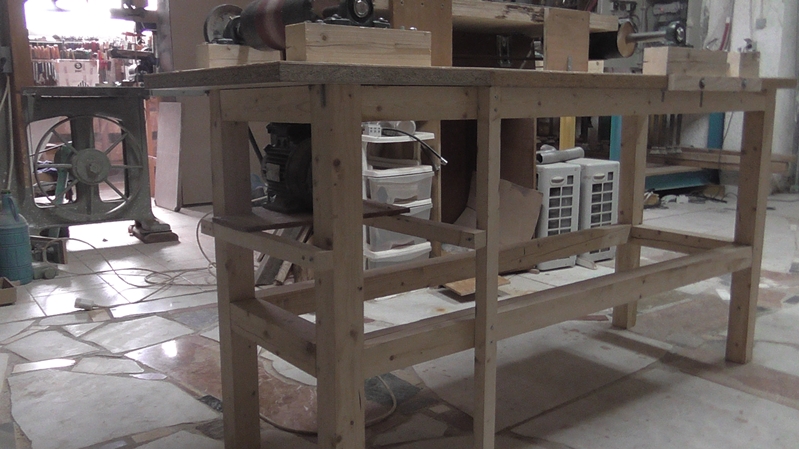

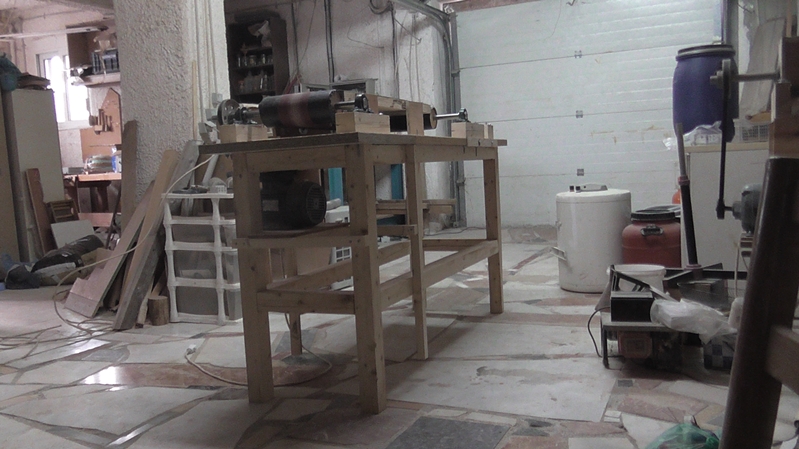

Παρακάτω μερικές φωτογραφίες ἀφοῦ προηγουμένως ζητήσω συγνώμη γιά τήν ἀκαταστασία , γιατί ἀπ' τή χαρά μου , οὔτε πού σκέφθηκα νά συμμαζέψω :

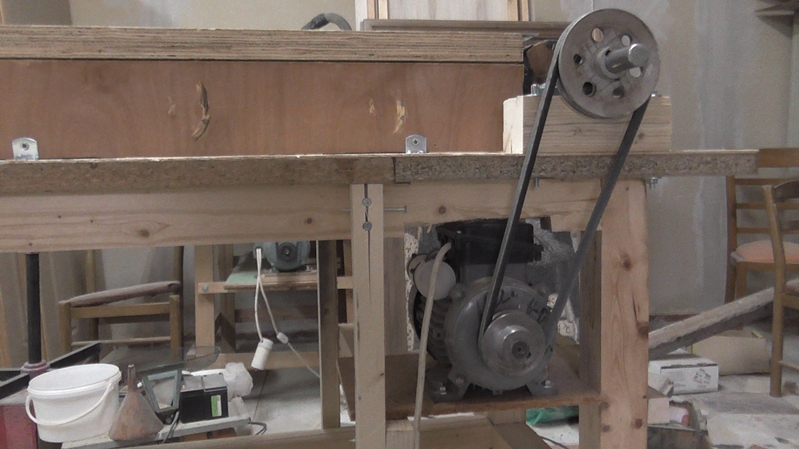

Τό μοτέρ : Αὐτό φοράει μιά τροχαλία διαμέτρου 8ἑκ. , ἐνῶ ὁ ἄξονας τοῦ ἑνός κυλίνδρου φοράει μιά τροχαλία 13 ἑκ. Ἔτσι , οἱ στροφές μειώνονται στίς 860 περίπου , ἐνῶ αὐξάνεται λίγο παρακάτω ἀπ' τό διπλάσιο ἡ ἱπποδύναμη .

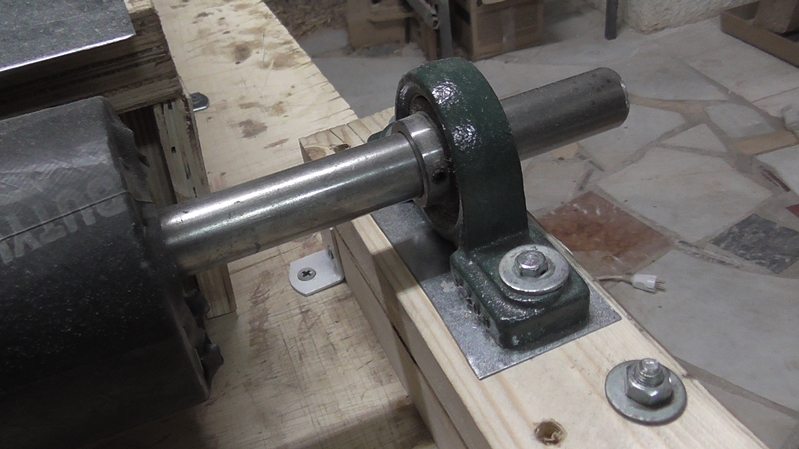

Αὐτό εἶναι τό κουζινέτο : ἕνα σιδερένιο Ω μέ ἕνα ρουλεμάν στή μέση - κινέζικο !!!

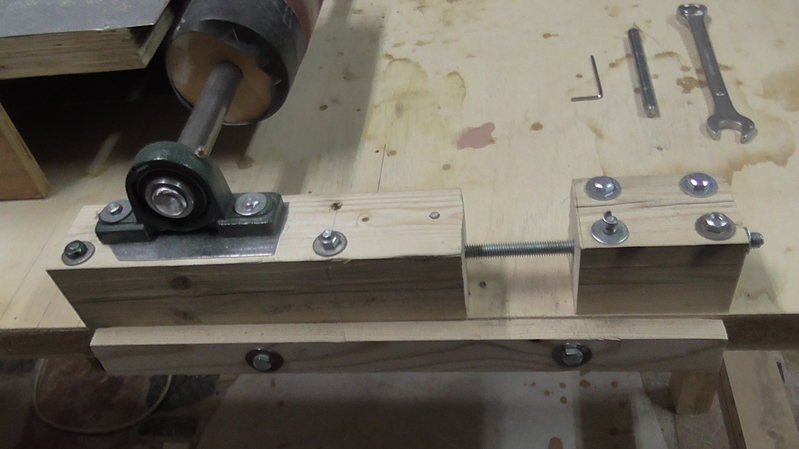

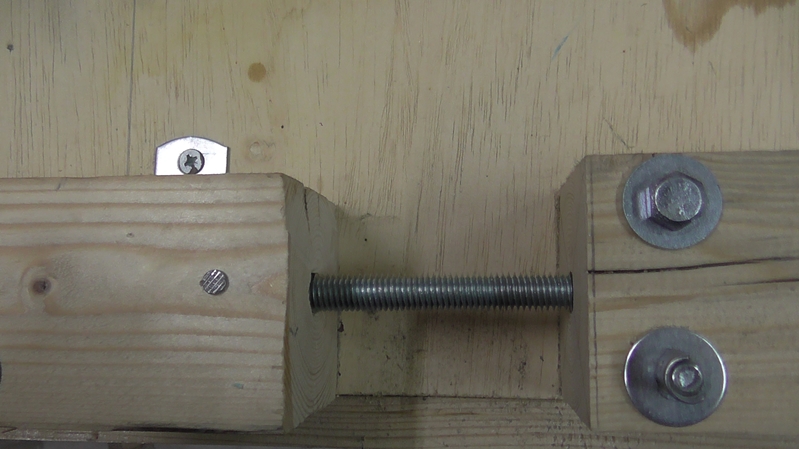

Τά κουζινέτα ἑδράζονται σέ 4 μακρόστενους τάκους . Οἱ 2 ἀπέναντι τάκοι ὅπου ἑδράζεται ὁ κύλιδρος πού ἔχει καί τήν τροχαλία , εἶναι σταθερά βιδωμένοι στόν πάγκο . Οἱ ἄλλοι 2 εἶναι κινητοί σέ μακρόστενες τρῦπες στόν πάγκο . Αὐτοί κινοῦνται πρός ἕναν ἄλλο μικρό σταθερό τάκο , μέ τήν βοήθεια ἑνός κομματιοῦ ντίζας πού διαπερνᾶ καί τούς 2 αὐτούς τάκους , σταθεροποιημένης μέ ἕνα καρφί στόν κινητό τάκο καί πού ἡ ἄλλη της ἄκρη βγαίνει ἀπ' αὐτόν :

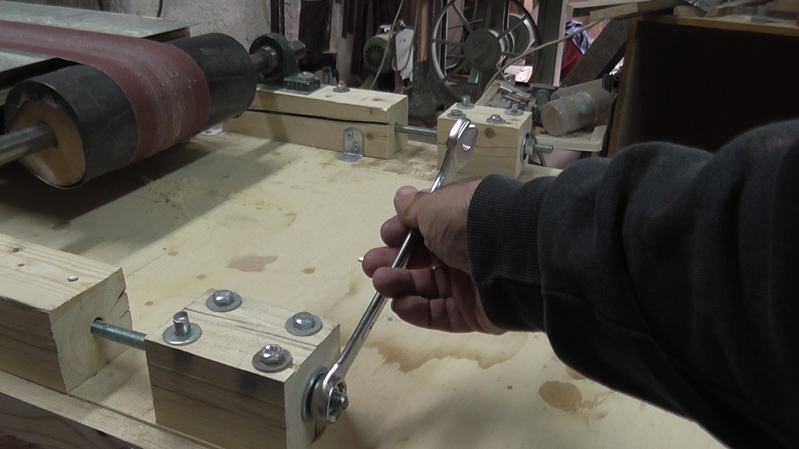

Μέ τό σφίξιμο τοῦ παξιμαδιοῦ πλησιάζει ὁ κινητός τάκος πρός τόν σταθερό καί ἔτσι , καί τεντώνει ἡ ταινία , ἀλλά καί ρυθμίζεται ἡ παραλληλότητα τῶν κυλίνδρων , ὥστε ἡ ταινάι νά περισρέφεται στό μέσον αὐτῶν :

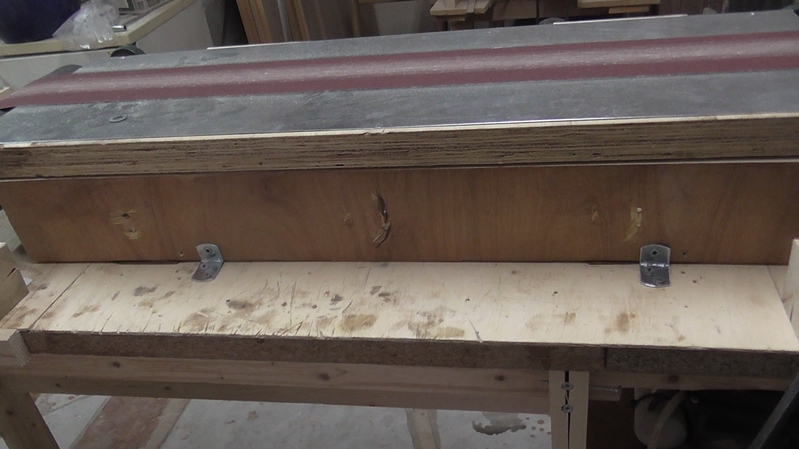

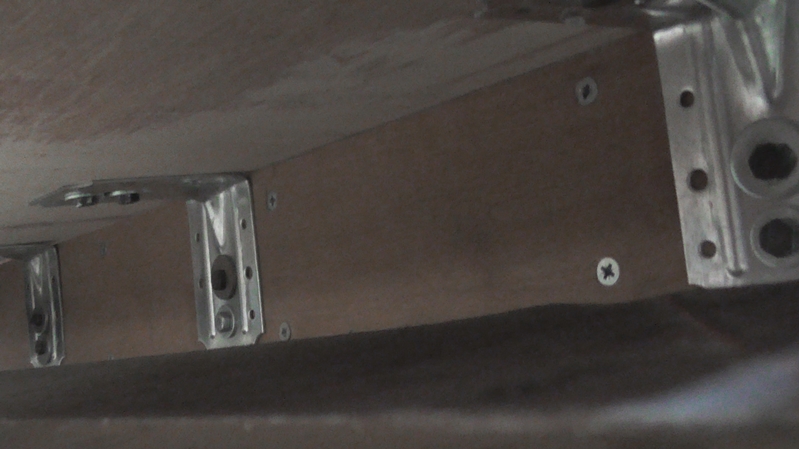

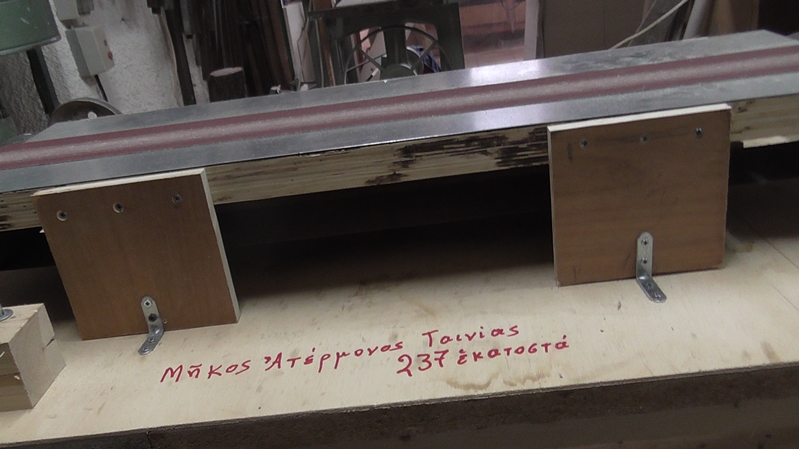

Τό τραπέζι , ἐπάνω στό ὁποῖο ἀκουμπᾶμε τό ξῦλο πού τρίβουμε , ἔχει διαστάσεις 88 Χ 30 ἑκ. , καί τό ἔχω καλύψει ἀπό πάνω μέ τή λαμαρίνα γιά καλύτερη ἐπιφάνεια . Αὐτό τό τραπέζι , ἀπ' τή μιά μεριά πατάει σέ " Γ " ἐπάνω σέ ἄλλο κόντρα πλακέ , ὄρθιο , καί ἀπ' τήν ἄλλη σέ 2 κομμάτια κόντρα πλακέ , πού ὅταν χρειάζεται ν' ἀλλαχθῆ ἡ ταινία , ἀφαιροῦνται . Γιά τόν ἴδιο λόγο , ἀπ' τήν ἴδια μεριά βγαίνουν ἀπ' τά ρουλεμάν λίγο καί οἱ ἄξονες .
Συνεχίζεται......
