Μήνες τώρα με γαργαλούσε η ιδέα να φτιάξω έναν οδηγό για το μίνι ρούτερ τύπου Dremel με την ελπίδα να με βοηθήσει να κάνω τα όργανα πιο λουσάτα βάζοντας πρόσθετα περιμετρικά στολίδια στο καράολο αλλά και στο σώμα των οργάνων. Αλλά επειδή το Dremel έχει μικρή ισχύ, φανταζόμουνα ότι αυτός ο οδηγός θα έπρεπε να μπορεί να ταιριάζει και στο ελαφρύ μεν αλλά σαφώς ισχυρότερο trimmer router.

Κυκλοφορεί ήδη στο εμπόριο ένας κομψός οδηγός (https://www.stewmac.com/Luthier_Tools/Tools_by_Job/Tools_for_Binding/Precision_Router_Base/Precision_Router_Edge_Guide.html) που όμως μάλλον ταιριάζει αποκλειστικά στο μίνι ρούτερ, έτσι λοιπόν η κατασκευή οδηγήθηκε σε κάτι λίγο μεγαλύτερο -ma non tropo.

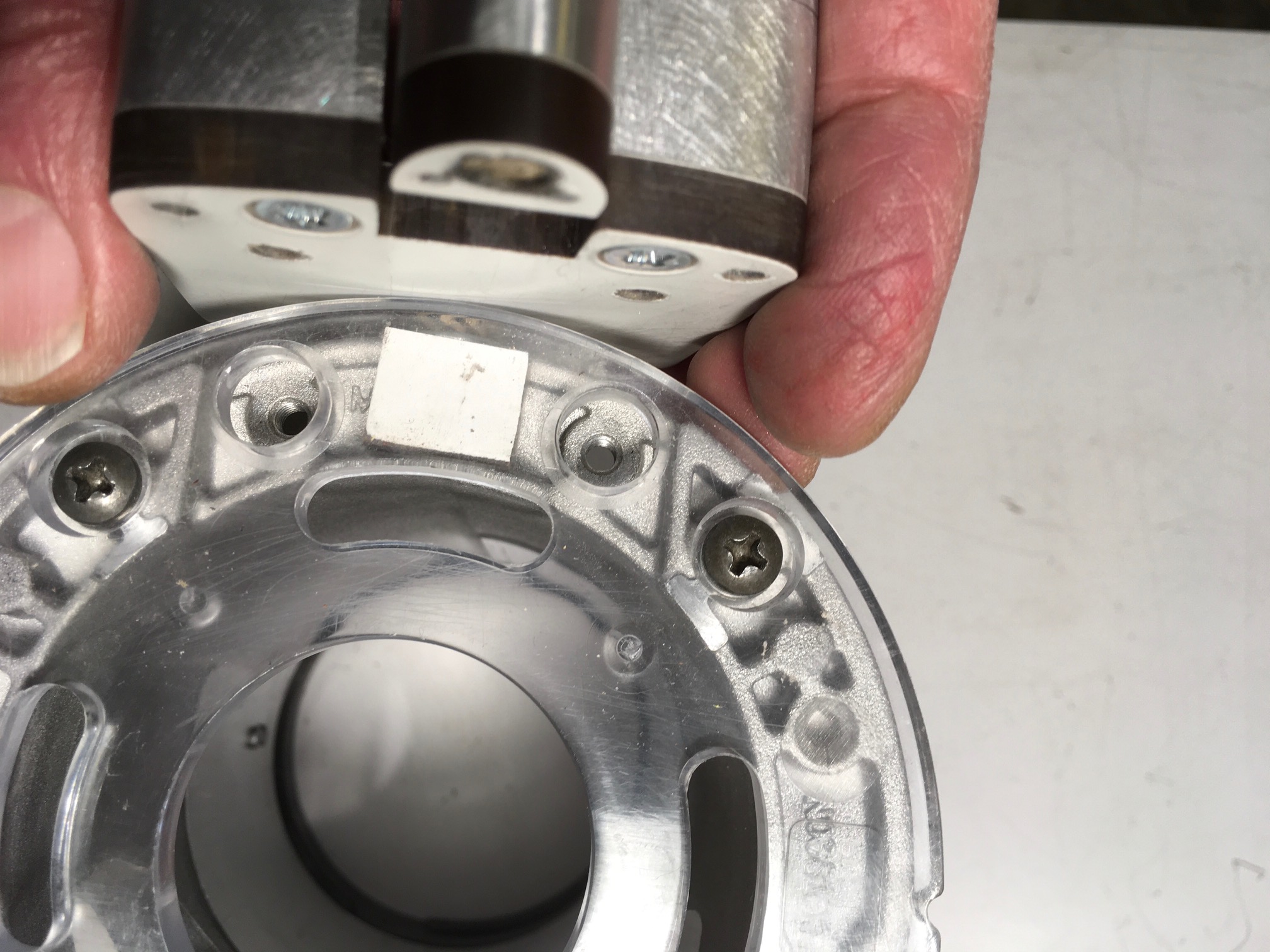

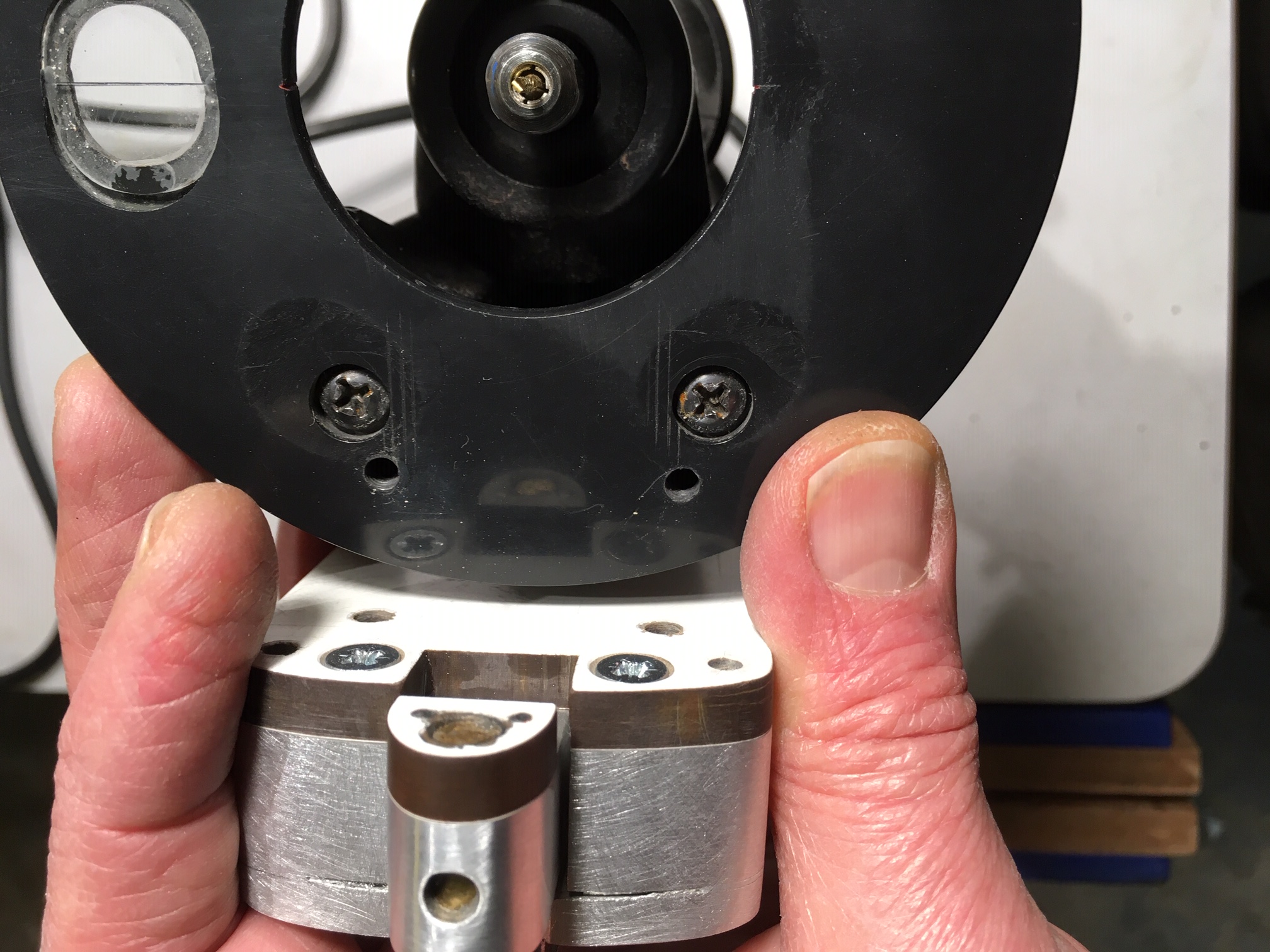

Η υλοποίηση της ιδέας ξεκίνησε από τις δυο έτοιμες τρύπες με σπείρωμα Μ4 που έχει (δεν ξέρω για ποιο λόγο) η βάση του μεγαλύτερου trimmer router. Αυτές οι δυο τρύπες αποτυπώθηκαν στη βάση της κατασκευής μας και στη συνέχεια μεταφέρθηκαν και στη βάση του Dremel router η οποία τρυπήθηκε ανελέητα αλλά προσεκτικά (εχμ, ...με ένα και χιλιοστό και βάλε αστοχία  :D).
« Τελευταία τροποποίηση: Ιανουάριος 22, 2020, 01:01:25 πμ από Stergios_craftopia »

Stergios_craftopia

  • Hero Member
  • *****
  • Μηνύματα: 961
  • Αγαπημένο ξύλο: Αυτο που εχω διαθεσιμο
  • Αριθμός κατασκευών: 11
Απ: Οδηγός ακμής ακριβείας για ρούτερ (Precision Binding Edge Router Guide)
« Απάντηση #1 στις: Ιανουάριος 22, 2020, 12:36:43 πμ »

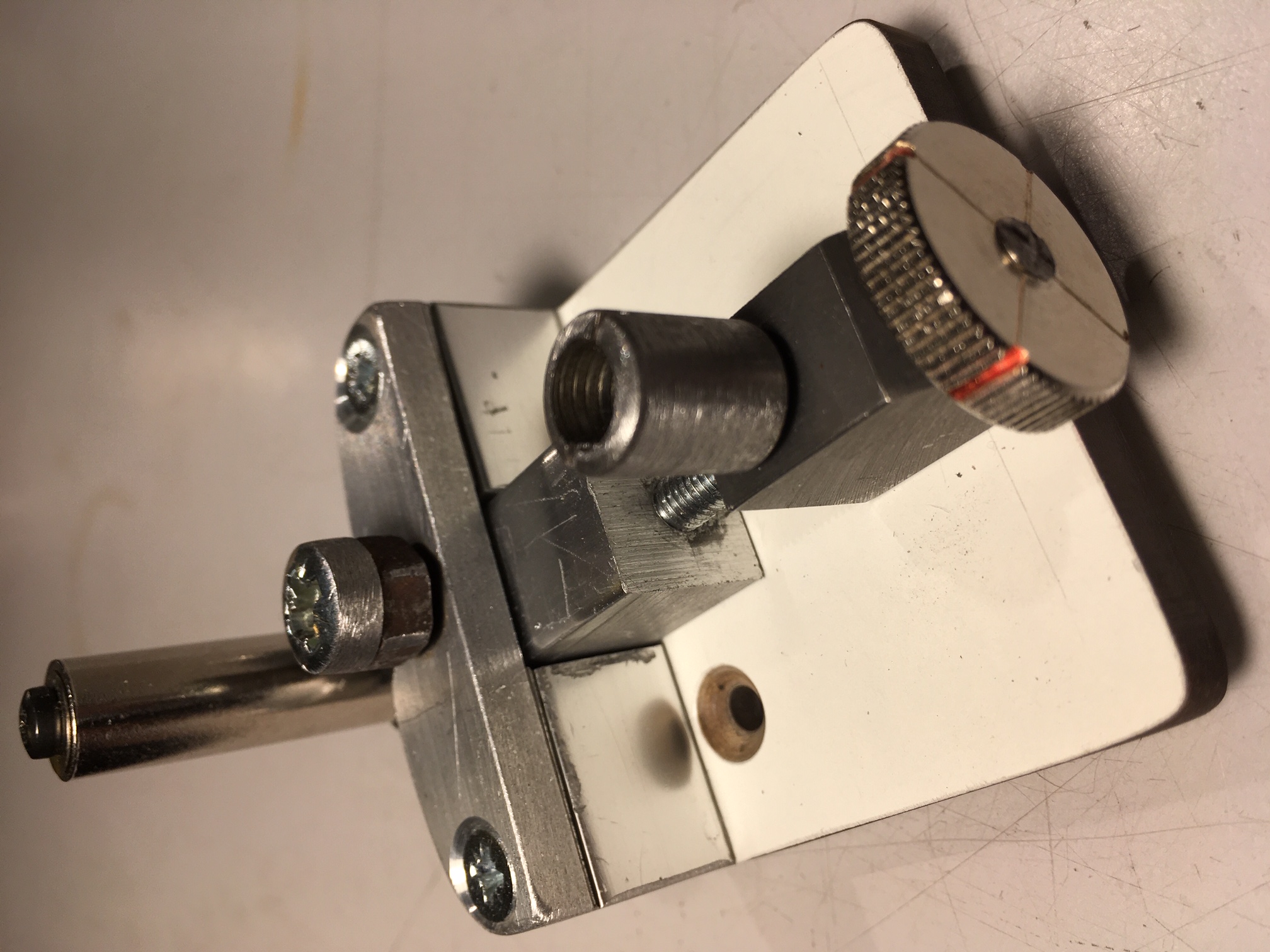

Για την κατασκευή του jig χρησιμοποιήθηκε HPL (High Pressure Laminate τύπου Trespa) 6 χιλιοστών για τη βάση, μπρούτζινος άξονας Φ6 με ένα ομόκεντρο σωληνάκι για τον κύλινδρο που «διαβάζει» την ακμή, αλουμίνιο, βίδες, ολόπασσο Μ5 για την προώθηση του εμβόλου του οδηγού, ένα κυβάκι από σίδερο κι ένας οδοντωτός δίσκος για τη ρύθμιση (που τον σκύλεψα δε θυμάμαι από πού).

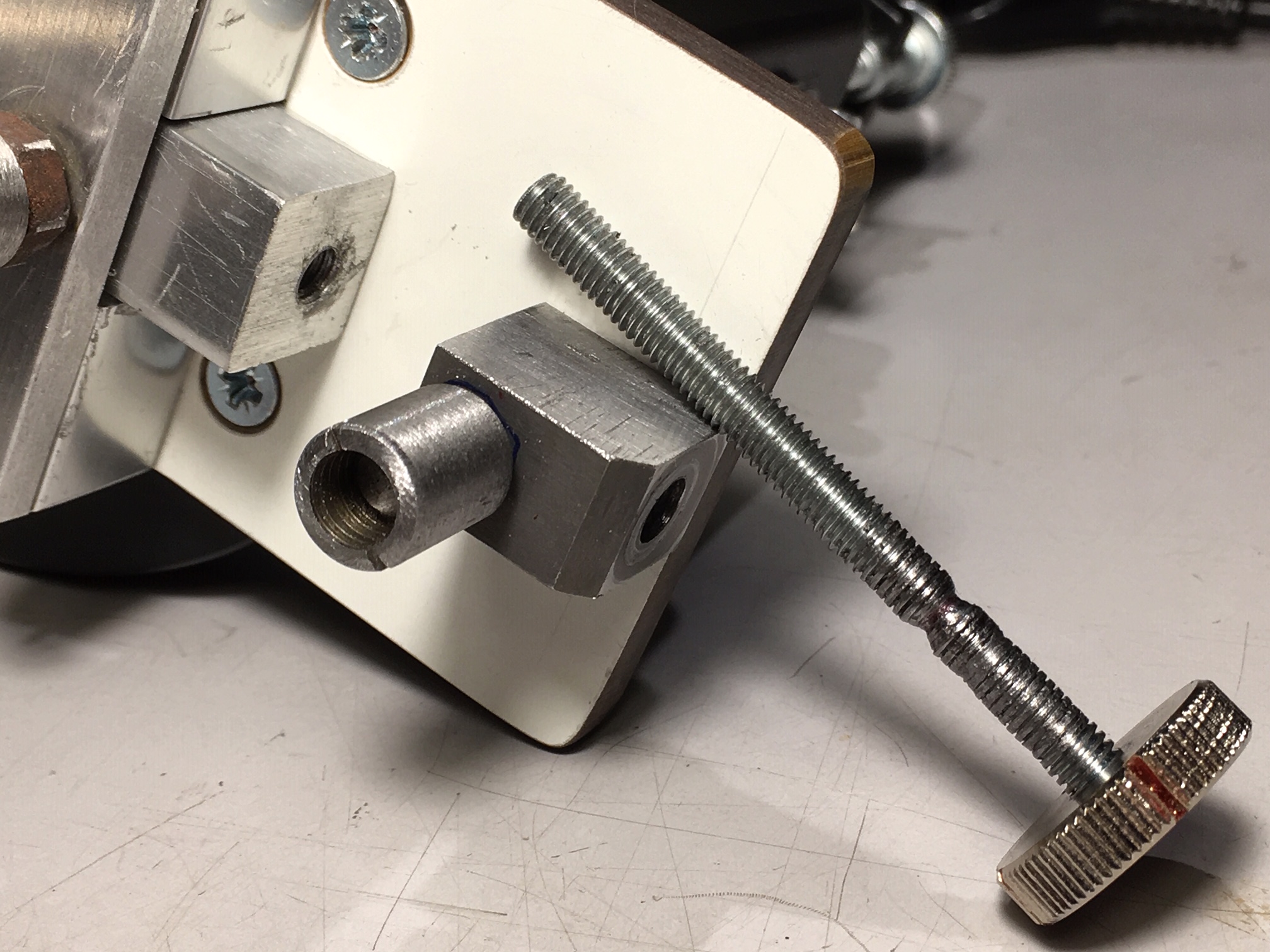

Η μικρομετρική ρύθμιση έχει ως εξής: Ο ολόπασσος άξονας Μ5 έχει βήμα 0,8 χιλιοστά, που σημαίνει ότι μια πλήρης περιστροφή προωθεί το έμβολο κατά 0,8 χιλιοστα. Σημαδεύοντας τον οδοντωτό δίσκο λοιπόν σε σχήμα σταυρού (χωρίζοντάς τον στα τέσσερα με τις κόκκινες γραμμές στην περιφέρεια), συμπεραίνουμε ότι η περιστροφή κατά μια κόκκινη γραμμή (δηλαδή κατά ένα τέταρτο κύκλου) προωθεί το έμβολο κατά 0,2 χιλιοστά -πα μαλ.

Stergios_craftopia

  • Hero Member
  • *****
  • Μηνύματα: 961
  • Αγαπημένο ξύλο: Αυτο που εχω διαθεσιμο
  • Αριθμός κατασκευών: 11
Απ: Οδηγός ακμής ακριβείας για ρούτερ (Precision Binding Edge Router Guide)
« Απάντηση #2 στις: Ιανουάριος 22, 2020, 12:38:27 πμ »

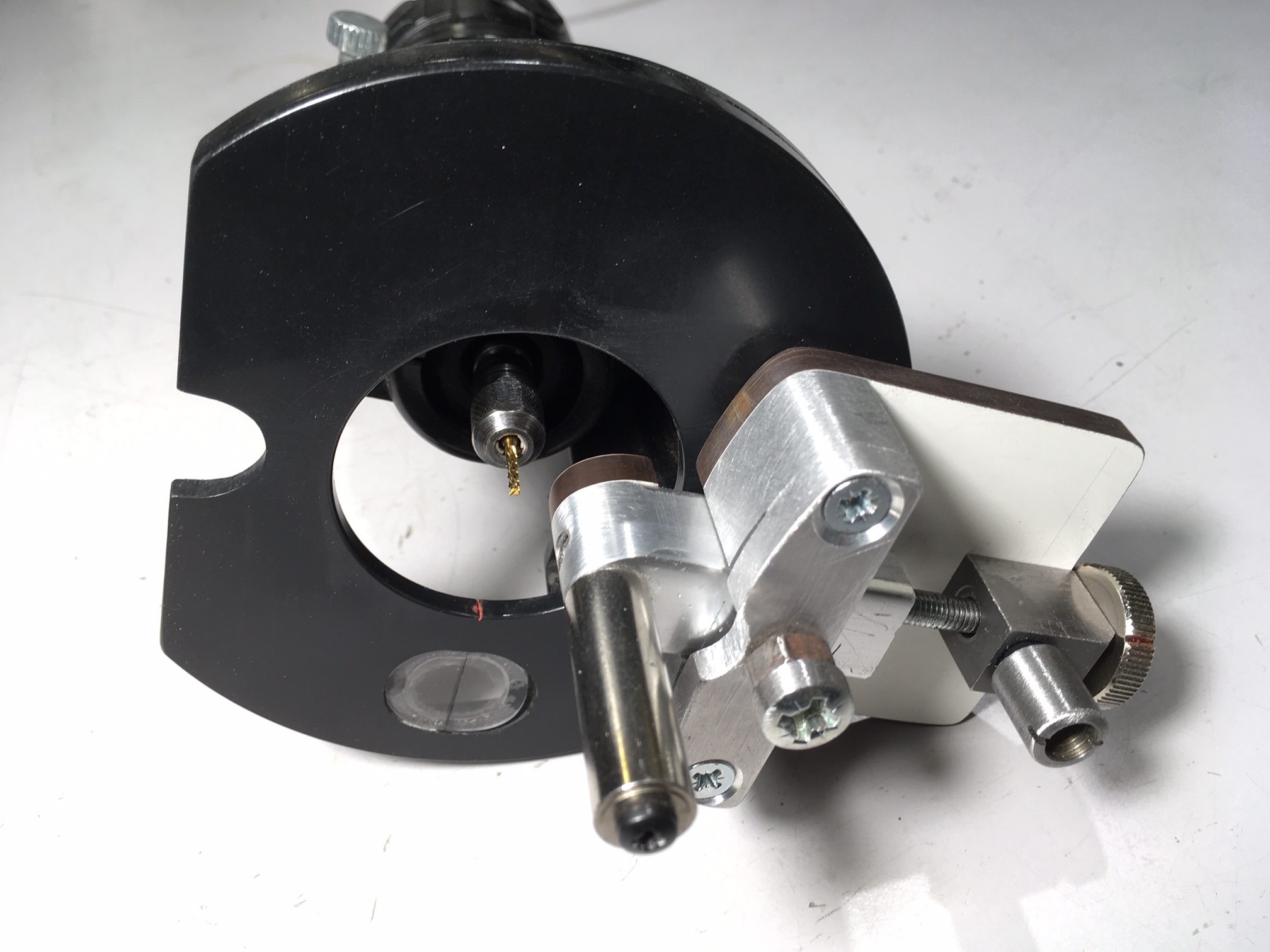

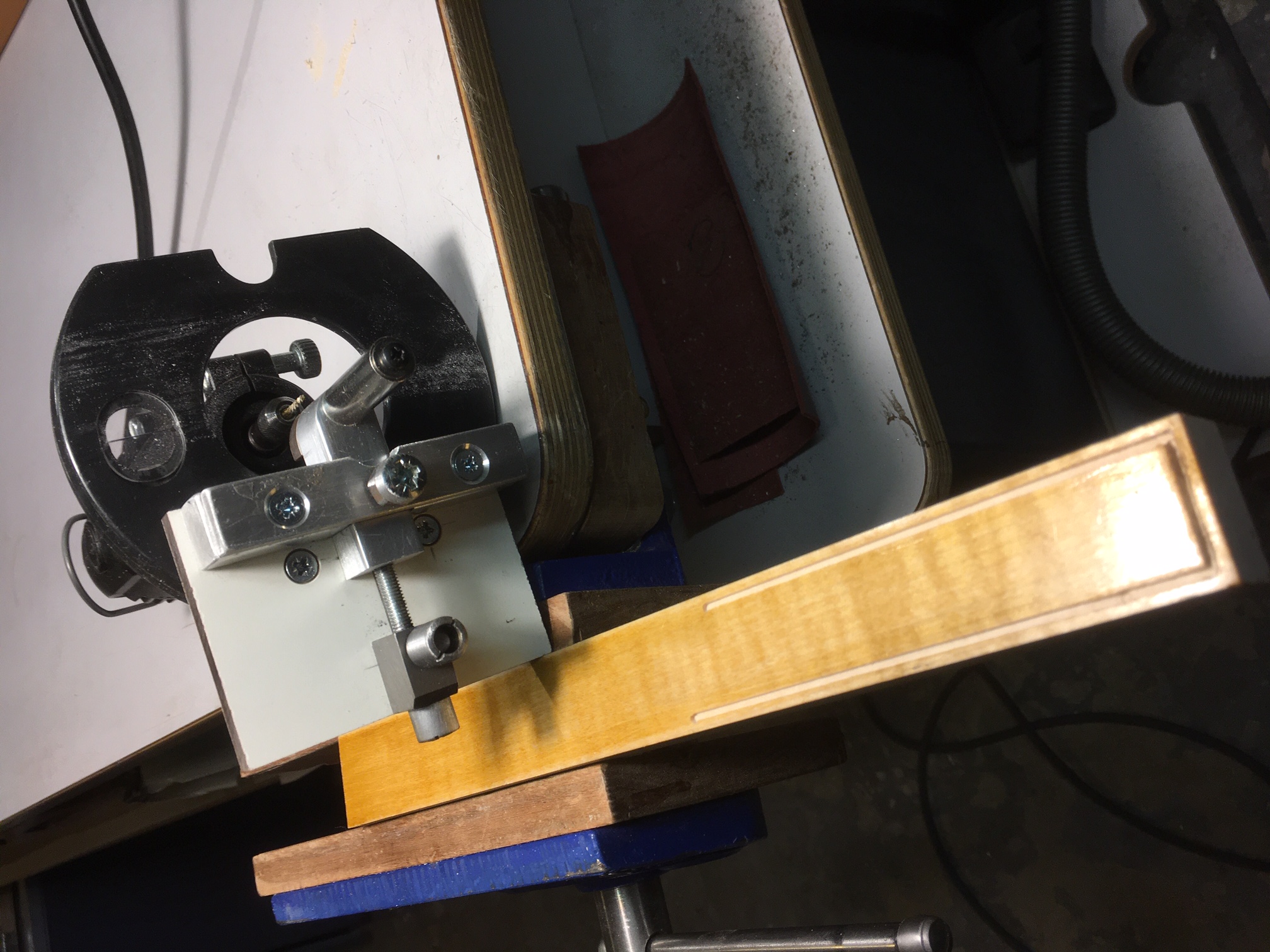

Η παρακάτω φωτό δείχνει ένα πρώιμο στάδιο της εργασίας όπου έγινε και η πρώτη δοκιμή που επιβεβαίωσε ότι το πράμα λειτουργεί, πριν η κατασκευή περάσει από εντατικό πρόγραμμα αδυνατίσματος ώστε να γίνει αρκετά σβέλτη για να μπορεί να παρακολουθεί κλειστές καμπύλες όπως για παράδειγμα στο καράολο.

Stergios_craftopia

  • Hero Member
  • *****
  • Μηνύματα: 961
  • Αγαπημένο ξύλο: Αυτο που εχω διαθεσιμο
  • Αριθμός κατασκευών: 11

Stergios_craftopia

  • Hero Member
  • *****
  • Μηνύματα: 961
  • Αγαπημένο ξύλο: Αυτο που εχω διαθεσιμο
  • Αριθμός κατασκευών: 11
Απ: Οδηγός ακμής ακριβείας για ρούτερ (Precision Binding Edge Router Guide)
« Απάντηση #4 στις: Ιανουάριος 22, 2020, 12:40:26 πμ »
.

Ιωσήφ Τορρένς

  • Hero Member
  • *****
  • Μηνύματα: 3.068
  • Αριθμός κατασκευών: Λίγα πράματα
  • Περιοχή: Αθήνα Κυψέλη
Απ: Οδηγός ακμής ακριβείας για ρούτερ (Precision Binding Edge Router Guide)
« Απάντηση #5 στις: Ιανουάριος 22, 2020, 07:10:22 πμ »
Η ιδέα , η αναλυτική περιγραφή και η όλη εργασία είναι σκέτη απόλαυση !

Κάπως έτσι θα ήθελα να γράφονται τα τεχνικά βιβλία - εγχειρίδια μηχανολογίας ...

Εξαιρετικός φίλε μου ! Σ ευχαριστούμε πολύ !   :)
Τίποτα δεν ισιώνει από μόνο του ... θέλει πολλή δουλειά ...
Να είστε όλοι καλά ! ... για να ισιώνετε τα "στραβά " ...

steliosguitar

  • Moderator
  • Hero Member
  • *****
  • Μηνύματα: 6.162
  • Αριθμός κατασκευών: #72
  • Περιοχή: Ελληνικό
Απ: Οδηγός ακμής ακριβείας για ρούτερ (Precision Binding Edge Router Guide)
« Απάντηση #6 στις: Ιανουάριος 22, 2020, 07:11:12 πμ »
γεια σου ρε stergiovari!

παει τωρα, σου μεινε το παρατσουκλι....
τιποτε καλυτερο απο μια κιθαρα.
εκτος ισως απο δυο...

Μάνος Τουρπάλης

  • Hero Member
  • *****
  • Μηνύματα: 3.095
  • Αριθμός κατασκευών: -
Απ: Οδηγός ακμής ακριβείας για ρούτερ (Precision Binding Edge Router Guide)
« Απάντηση #7 στις: Ιανουάριος 22, 2020, 08:15:06 πμ »
ωωωωωω

ΚαΠα

  • Hero Member
  • *****
  • Μηνύματα: 1.560
Απ: Οδηγός ακμής ακριβείας για ρούτερ (Precision Binding Edge Router Guide)
« Απάντηση #8 στις: Ιανουάριος 22, 2020, 03:25:54 μμ »
Αααααααα! Γειά σου ρε Στέργιε!

Blog "ΕΛΛΗΝΕΣ ΟΡΓΑΝΟΠΟΙΟΙ" http://greekluthiers.wordpress.com/
Blog "ΕΡΑΣΙΤΕΧΝΗΣ ΟΡΓΑΝΟΠΟΙΟΣ" http://organopoios.wordpress.com/

Γιάννης Καραβασίλης

  • Hero Member
  • *****
  • Μηνύματα: 951
  • Αγαπημένο ξύλο: Μουριά
  • Αριθμός κατασκευών: 6
Απ: Οδηγός ακμής ακριβείας για ρούτερ (Precision Binding Edge Router Guide)
« Απάντηση #9 στις: Ιανουάριος 22, 2020, 09:05:36 μμ »
Για ακόμα μια φορά χαίρομαι που σε γνώρισα φίλε Στέργιο και που είσαι στην παρέα μας !!!! {celebrate013}

Stergios_craftopia

  • Hero Member
  • *****
  • Μηνύματα: 961
  • Αγαπημένο ξύλο: Αυτο που εχω διαθεσιμο
  • Αριθμός κατασκευών: 11
Απ: Οδηγός ακμής ακριβείας για ρούτερ (Precision Binding Edge Router Guide)
« Απάντηση #10 στις: Ιανουάριος 22, 2020, 09:43:15 μμ »
Κύριοι σας ευχαριστώ θερμά για τα σχόλιά σας αλλά μερικοί σοβαρευτείτε λίγο!
(δηλαδή τραβάτε με κι ας κλαίω  {celebrate011})
…………………………………………

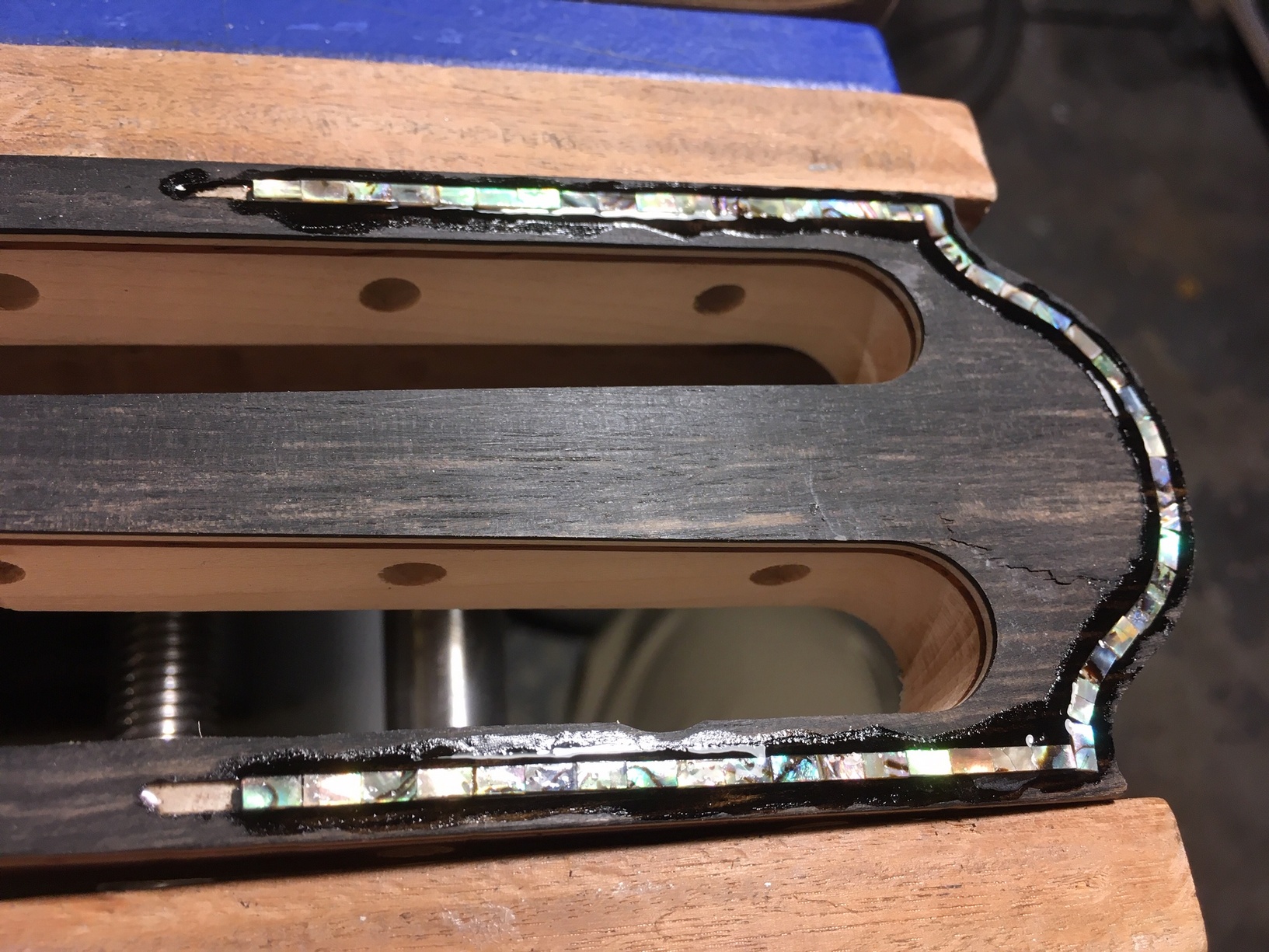

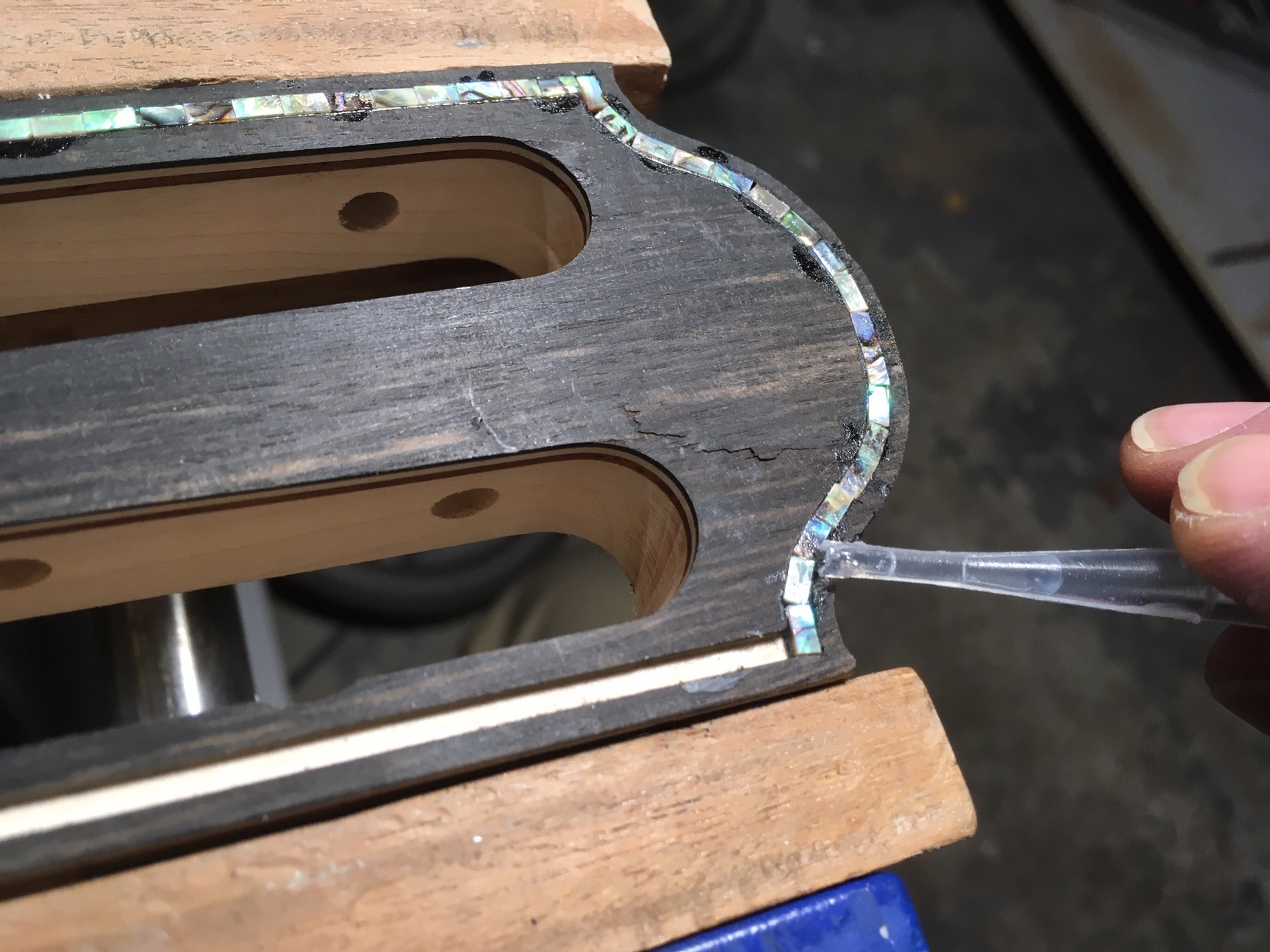

Ένα καράολο που ατύχησε, ευτύχησε να υποστεί την πρώτη δοκιμή του εργαλείου με πραγματικά πυρά. Δηλαδή μια κορδελίτσα αυτοκόλλητη με κολλημένα επάνω της κομματάκια abalone σε μορφή ψηφιδωτού https://www.aliexpress.com/item/4000118660038.html?spm=a2g0s.9042311.0.0.1b164c4datl93S

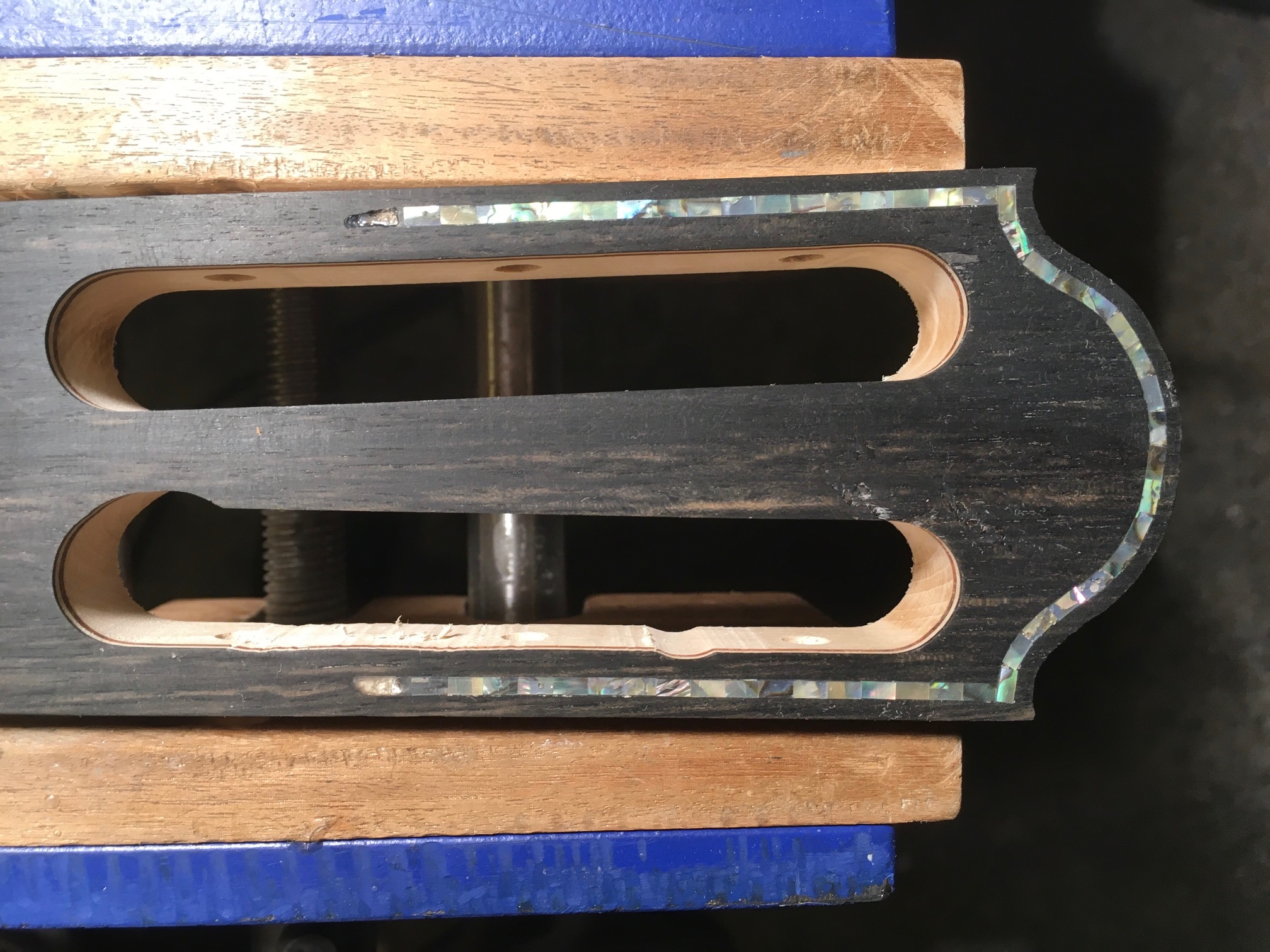

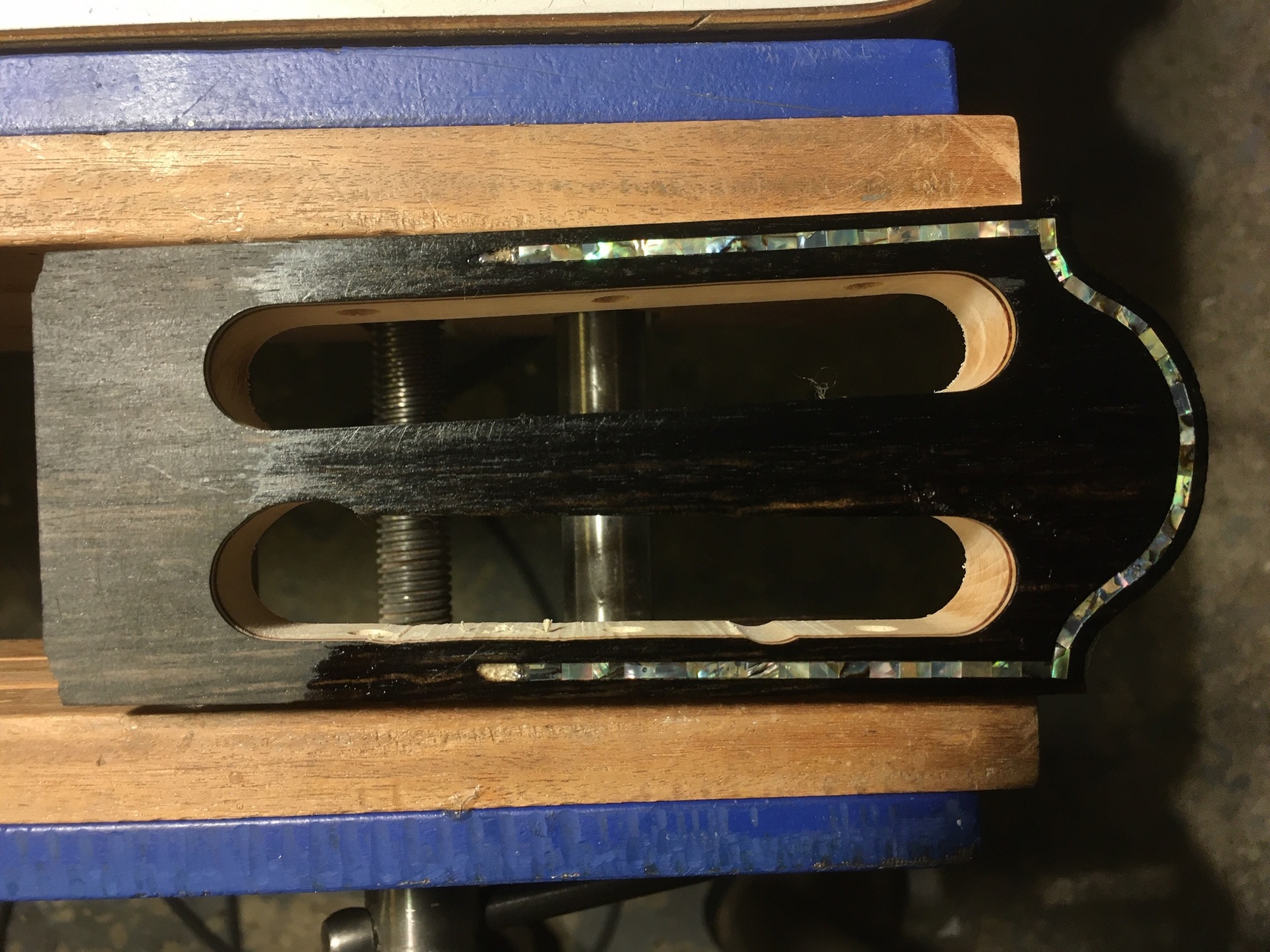

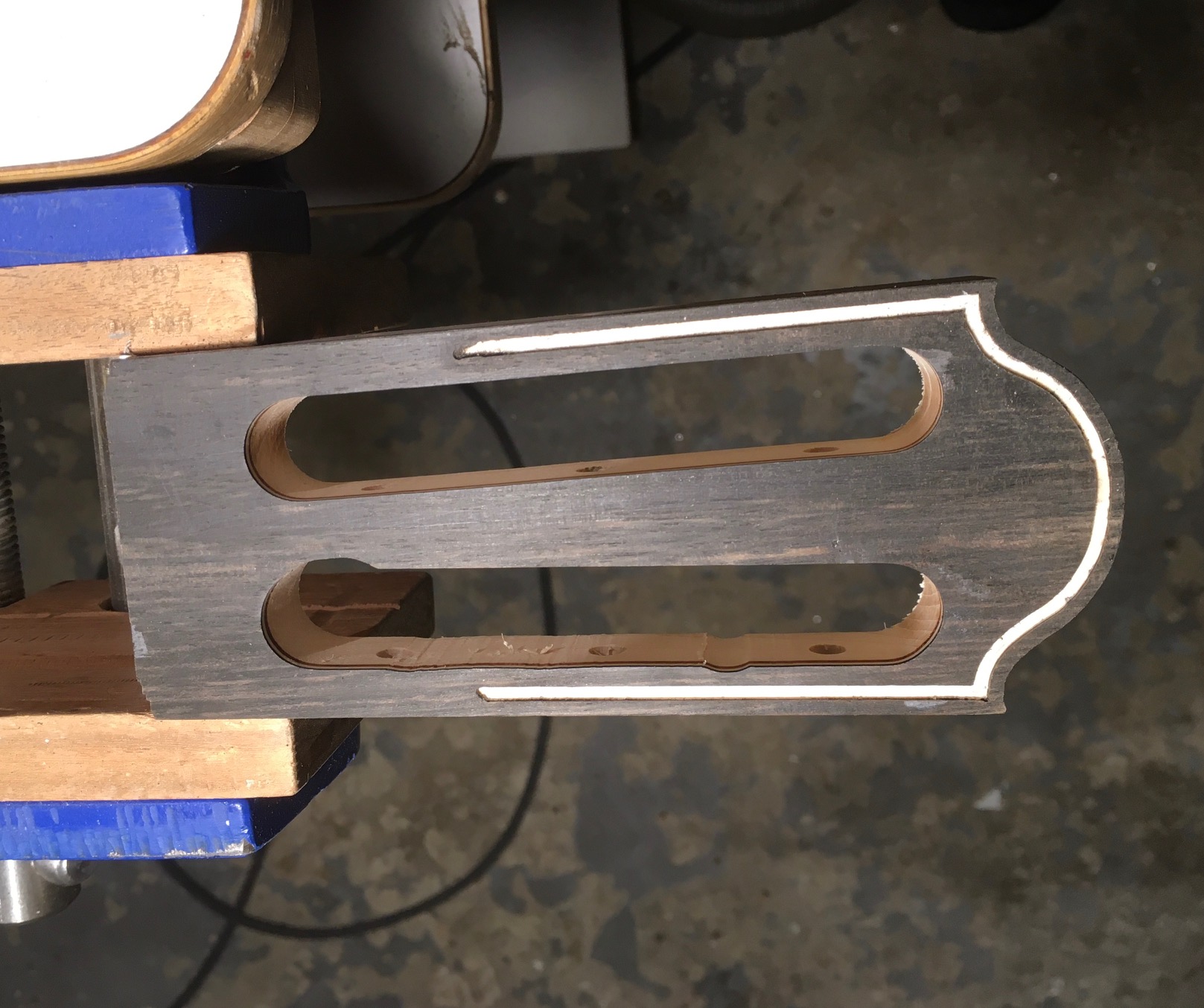

Το κανάλι σκάφτηκε όπως προβλεπότανε, η κορδέλα με το ψηφιδωτό μπήκε σχεδόν απροβλημάτιστα, φιξαρίστηκε με πολύ ρευστή κυανοακρυλική κόλλα, γυαλοχαρτίστηκε στα γρήγορα μέχρι Ρ240 και πασαλείφτηκε με συνοπτική διαδικασία με Danish oil.

Εγκρίνεται;


Γιάννης Καραβασίλης

  • Hero Member
  • *****
  • Μηνύματα: 951
  • Αγαπημένο ξύλο: Μουριά
  • Αριθμός κατασκευών: 6
Απ: Οδηγός ακμής ακριβείας για ρούτερ (Precision Binding Edge Router Guide)
« Απάντηση #11 στις: Ιανουάριος 22, 2020, 09:57:17 μμ »
Πρέπει να τον αντιγράψουμε γρήγορα αυτό το θησαυρό φίλε....!!!!!! Οκ....περνάς σε άλλο επίπεδο πλέον...!!!!! {celebrate011}

Ιωσήφ Τορρένς

  • Hero Member
  • *****
  • Μηνύματα: 3.068
  • Αριθμός κατασκευών: Λίγα πράματα
  • Περιοχή: Αθήνα Κυψέλη
Απ: Οδηγός ακμής ακριβείας για ρούτερ (Precision Binding Edge Router Guide)
« Απάντηση #12 στις: Ιανουάριος 22, 2020, 10:45:35 μμ »
Αν εγκρίνεται λέει ; SUPER !!!  Χαλάλι ο κόπος !


Τίποτα δεν ισιώνει από μόνο του ... θέλει πολλή δουλειά ...
Να είστε όλοι καλά ! ... για να ισιώνετε τα "στραβά " ...

Νάσος

  • Hero Member
  • *****
  • Μηνύματα: 1.919
  • Αγαπημένο ξύλο: Παλίσανδρος / Bumbiga
  • Αριθμός κατασκευών: 9
Απ: Οδηγός ακμής ακριβείας για ρούτερ (Precision Binding Edge Router Guide)
« Απάντηση #13 στις: Ιανουάριος 23, 2020, 06:45:39 πμ »
Πολύ ωραίο το εργαλείο μπράβο!
Πρέπει όμως το συνολικό πρόσθετο στην κατω μεριά του ρούτερ να είναι πολύ μικρού όγκου για να μπορεί να χωράει παντού
Έχω τον ρυθμιστή του Stewmac  που ειναι όντως μικρός και έχω δανειστεί  πολλές φορές τον μηχανισμό του που ειναι λιλιπούτειος προσαρμοζοντάς τον σε δίαφορα ρούτερ  :)
Καλημέρα

Stergios_craftopia

  • Hero Member
  • *****
  • Μηνύματα: 961
  • Αγαπημένο ξύλο: Αυτο που εχω διαθεσιμο
  • Αριθμός κατασκευών: 11
Απ: Οδηγός ακμής ακριβείας για ρούτερ (Precision Binding Edge Router Guide)
« Απάντηση #14 στις: Ιανουάριος 23, 2020, 11:36:31 μμ »
Ιωσήφ και Γιάννη, θερμά ευχαριστώ!

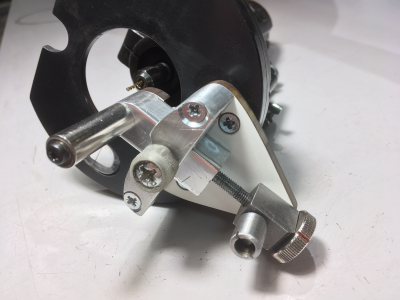

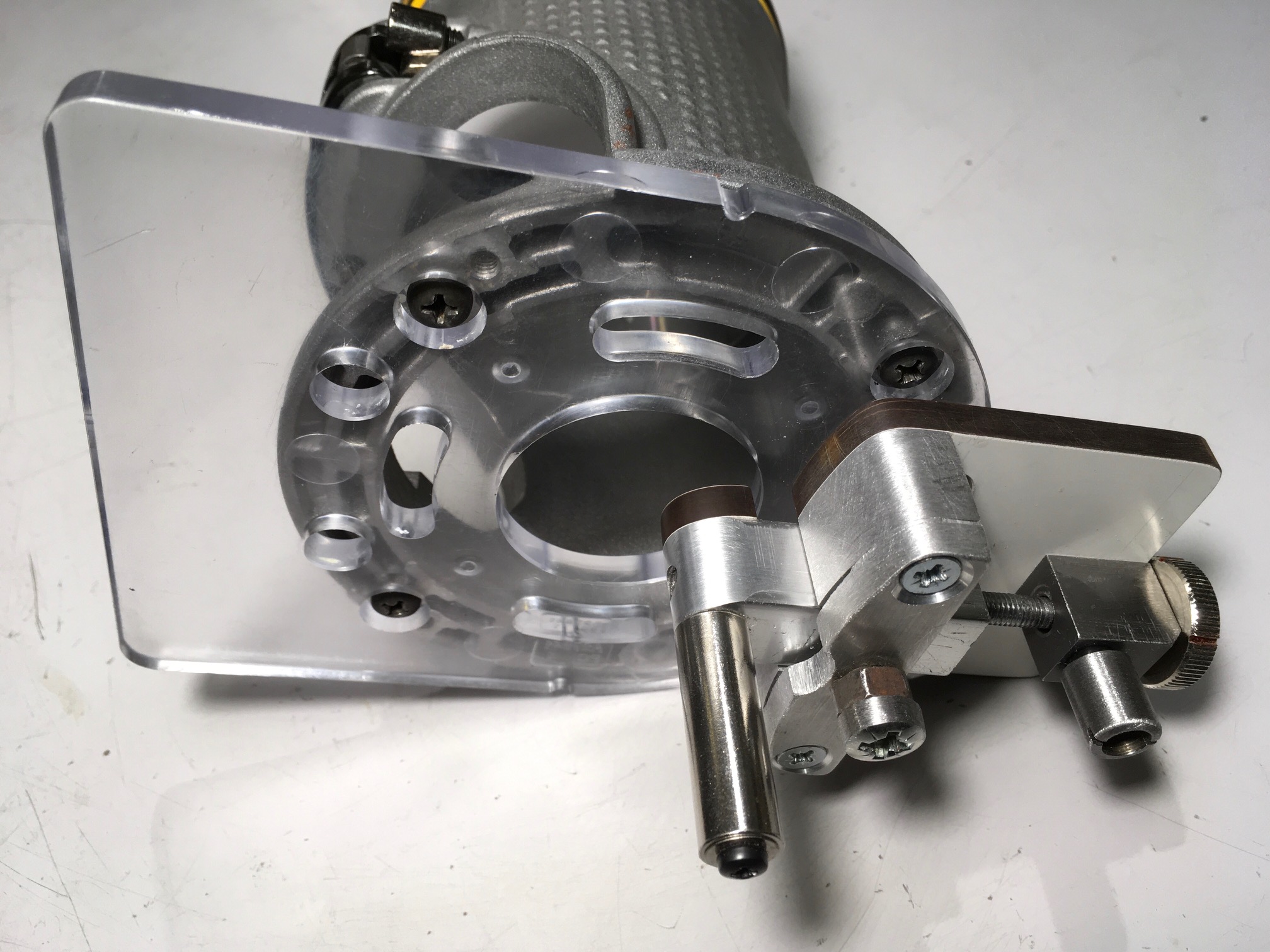

Νάσο, το σχόλιό σου εύστοχο! Οδήγησε σε νέο γύρο αδυνατίσματος. Το μέγεθος τερμάτισε τώρα! Πιο λιγνό πεθαίνει...
