Ένα λίγο διαφορετικό Drum Sander

[gkatzias]

Τριβείο ξύλου με τύμπανο( Drum Sander)
Η ιδέα κατασκευής αντλήθηκε από τις κατασκευές που υπάρχουν στο διαδίκτυο. Αφορμή στάθηκε το μοτέρ από το παλιό μας πλυντηρίου.  Επέλεξα τον σκελετό να τον κάνω με σίδερο και όλα τα αλλά μέρη με ξύλο.
Υλικά κατασκευής - Κόστος
Γωνιά 4cm x 4cm και  4 mm πάχος,  χρειαστήκαμε 7 μέτρα με κόστος  13€
Άξονας  καλιμπρέ  20mm x 60 cm με κόστος 3 €
Δυο τροχαλίες, δυο ρουλεμάν ωμέγα, και ένας ιμάντας  με συνολικό  κόστος  40€
Κόντρα πλακέ θαλάσσης 20 mm  x 1 m2   και 6 mm x 0.5 m2   με κόστος 24€
Βίδες &  χρώματα  5€
Ένα διακόπτη on-off-on 2 €
Μοτέρ από παλιό πλυντήριο (χωρίς κόστος )
Σύνολο κατασκευής  87€ σε χρήμα και αρκετές ώρες σκέψης και δουλειάς (αποβολή κακής ενέργειας)

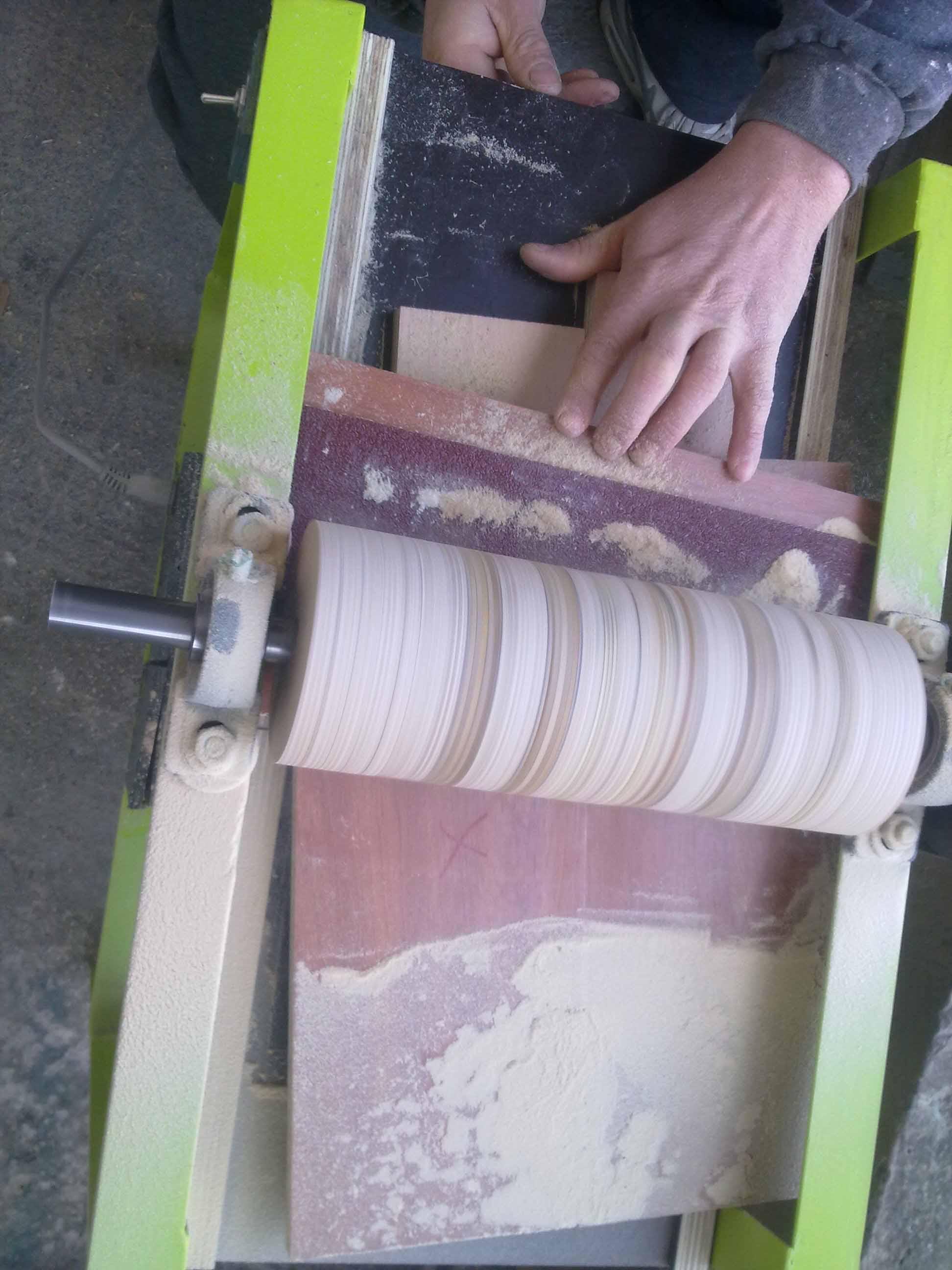

 Αποτέλεσμα : Ένα εργαλείο που μας βοηθά στην κατεργασία του ξύλου με θεαματικά αποτελέσματα ταχύτητας και ακρίβειας .

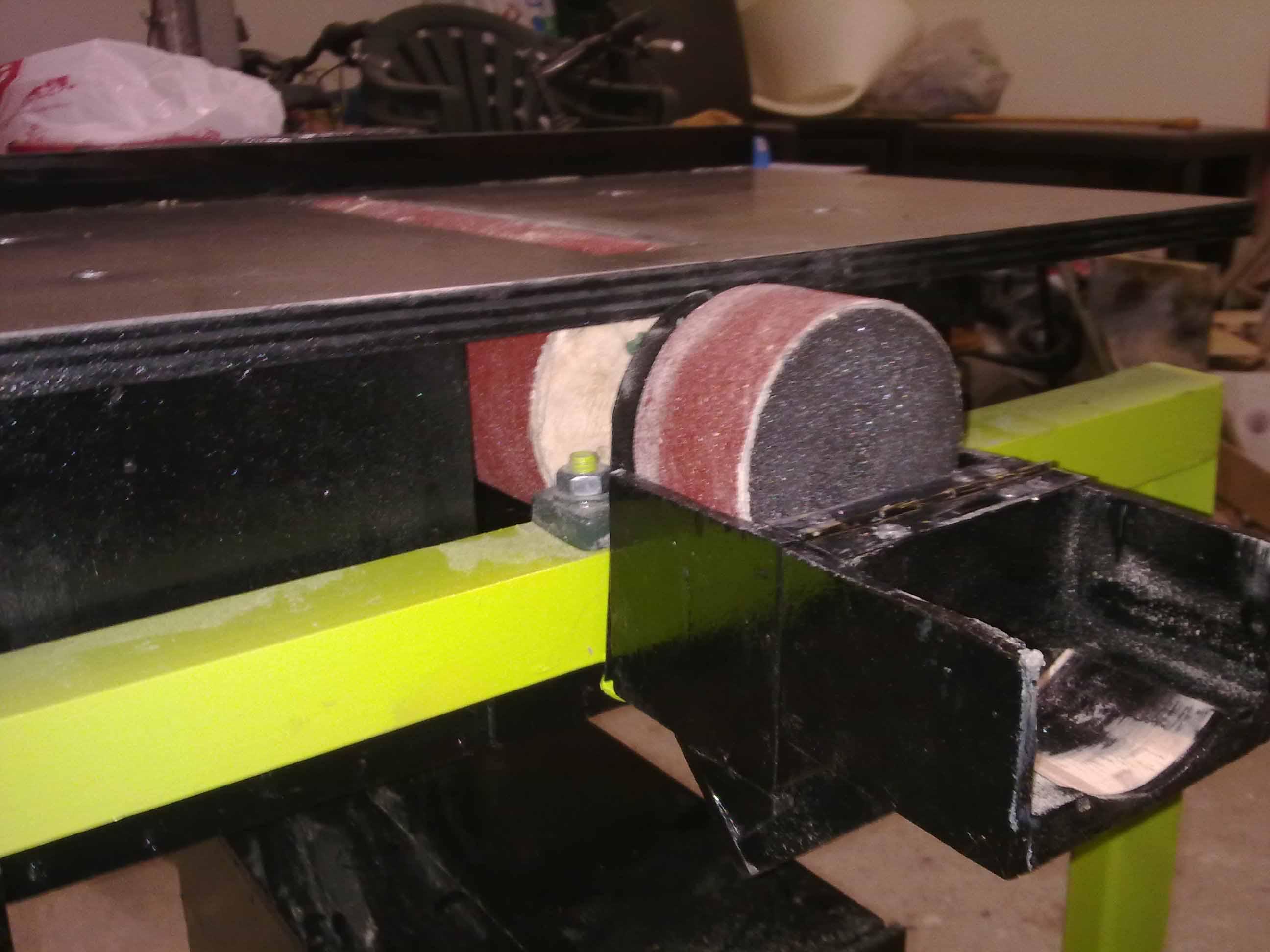

Περιγραφή κατασκευής : Η κατασκευή έχει τρία σημεία που μπορείς να χρησιμοποιήσεις α) Ξεχονδριστήρας με ρυθμιζόμενο πάχος β) Πλάνη  γ) Τριβείο  για κυκλικές επιφάνειες .
To τύμπανο έχει 10 cm διάμετρο και μήκος 30 cm,   είναι κατασκευασμένο  από δίσκους κόντρα πλακέ 20 mm που κολλήθηκαν μεταξύ τους ,αφού πρώτα τοποθετήθηκαν στον άξονα. Τα 10 cm της διαμέτρου πρόεκυψαν μετά από  κατεργασία πάνω στο μηχάνημα και στο τέλος κολλήθηκε ταινία Velcro, για να μπορούμε να τοποθετούμε εύκολα το γυαλόχαρτο.
Φωτογραφίες (επειδή δεν μπορώ να ανεβάσω εδώ σας παραθέτω ένα link http://kataskevazw.wordpress.com/drum-sander/)

[gkatzias]

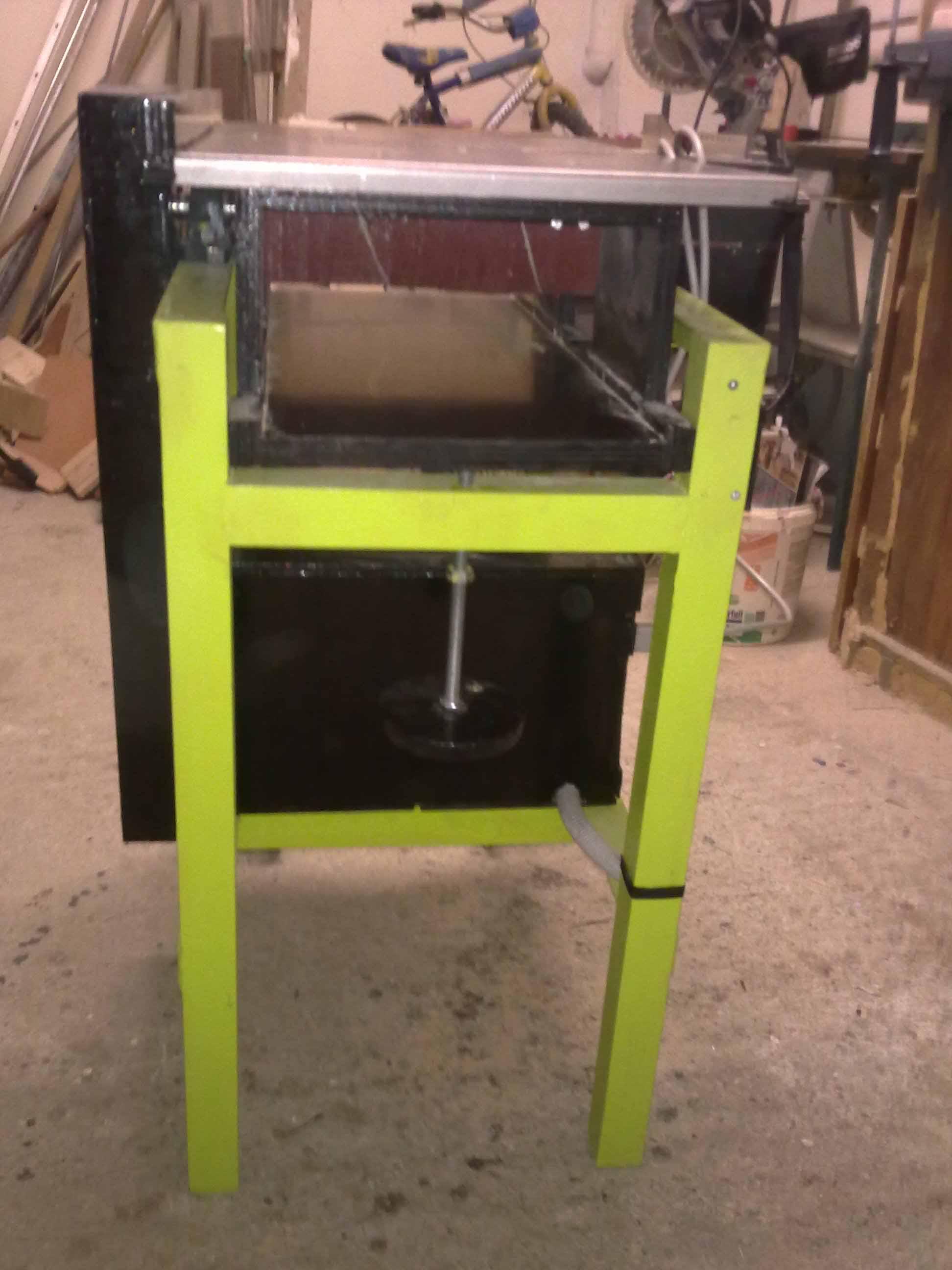

μερικες foto

[Κοῦρος]

Φίλε gkatzias πολύ ωραία κατασκευή καὶ πολὺ πιὸ ἀσφαλὴς ἀπὸ τὴν πλάνη.

Ἡ ἰδέα τής διαμόρφωσης τοῦ τυμπάνου ἐκ τῶν ὑστέρων, συναρμολογημένο ἐπάνω στὴν κατασκευὴ, πάρα πολὺ καλὴ καθῶς σοῦ δίνει τὴ δυνατότητα νὰ εξαλείψεις σχεδὸν ὅλες τὶς ἀνοχὲς μὲ πολὺ μεγάλη ἀκρίβεια.

Θὰ βάλεις καὶ ὀδηγό ὤστε νὰ τὸ χρησιμοποιήσεις ὅπως τὴν πλάνη;

[gkatzias]

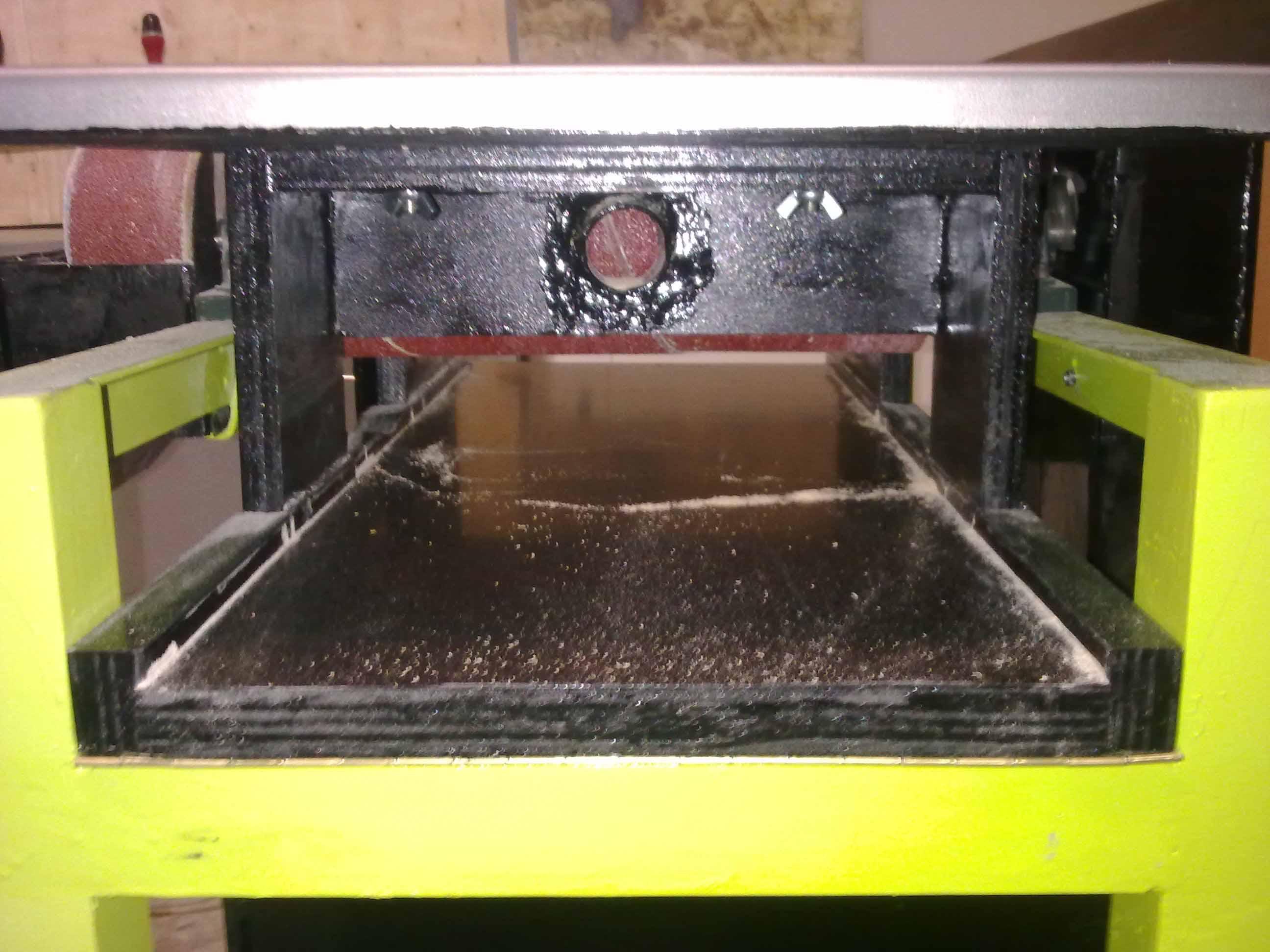

Εάν το δεις καλύτερα εχει και οδηγό, ίσως οι φωτογραφίες δεν είναι και τόσο καθαρές γιατί ο οδηγός είναι μαύρο χρώμα.

[Κοῦρος]

Ναὶ, τώρα ποὺ τὸ παρατήρησα καλύτερα φαίνεται καὶ ὁ ὁδηγός. Τί ὕψος ἔχει;

[gkatzias]

ο οδηγός στο ανω μέρος της πλάνης είναι 2,5 cm  και βοηθά μόνο εάν θέλω να περάσω μεγάλες επιφάνειες

[pavlos49]

γεια σου φίλε μου
το μοτερ πλυντηρίου που εχεις χρησιμοποιήσει, έχει αρκετή δύναμη;
βρήκα ένα παλιο κι εγώ αλλά δεν το βλέπω να έχει δύναμη. όταν πιάνω με το χέρι μου τον άξονα του στην εκκίνηση δεν γυρίζει.
θα πρέπει να ξεκινά χωρίς ζόρισμα.
επίσης και οι τροχαλίες τι μέγεθος έχουν;

[gkatzias]

Καλημέρα
Τα μοτέρ πλυντηρίου έχουν συγκεκριμένη συνδεσμολογία(5 η 6 επαφές) που ρυθμίζουν στροφές και ροπή  και την μεγάλη ροπή την έχουν στην μια κατεύθυνση όποτε πρέπει να βρεις την σωστή συνδεσμολογία και την κατεύθυνση , επίσης  να χρησιμοποιείς και πυκνωτή εκκίνησης. Οι τροχαλίες είναι και αυτές σε σχέση με τις στροφές του μοτερ και τις στροφές που θέλεις εσύ να έχεις (βγαίνει από τον τυπο  μετάδοσης της κίνησης )

[pavlos49]

το δικό σου μοτερ πόσες στροφές έχει και τι τροχαλίες χρησιμοποίησες;

[pavlos49]

το δικό μου μοτερ έχει 420 και 2800 στροφές. έχει την τροχαλία του επάνω που είναι 4 cm εξωτερικά. δεν έχω κάνει από την κατασκευή τίποτε ακόμα διότι έχω αρκετές απορίες  ακόμη. όπως τι τροχαλία θα χρησιμοποιήσω, το πως θα στερεώσω στον άξονα τις στρόγγυλες φέτες από το κόντρα πλακέ.
σε ρώτησα για την δύναμη του μοτέρ κατά την εκκίνηση διότι το είδα πολύ αδύναμο. αν μπορείς να βοηθήσεις σε κάποιο από αυτά θα χαιρόμουν ιδιαίτερα.

[gkatzias]

Το δικό μου μοτέρ έχει  max N1=2850 στροφές  επομένως  με διάμετρο  κινητήριας τροχαλίας D1=  7 cm και κινούμενης D2=  12 cm  κατέβασα της στόφες σε N2= 1662 το λεπτό. Αυτό υπολογίζεται από τον τύπο:
D1 x N1 = D2 x N2  →  N2= D1x N1/D2 →   N2=7 x 2850/12 →  N2= 1662 στρ. το λεπτό
και min 500 και έγιναν 291.

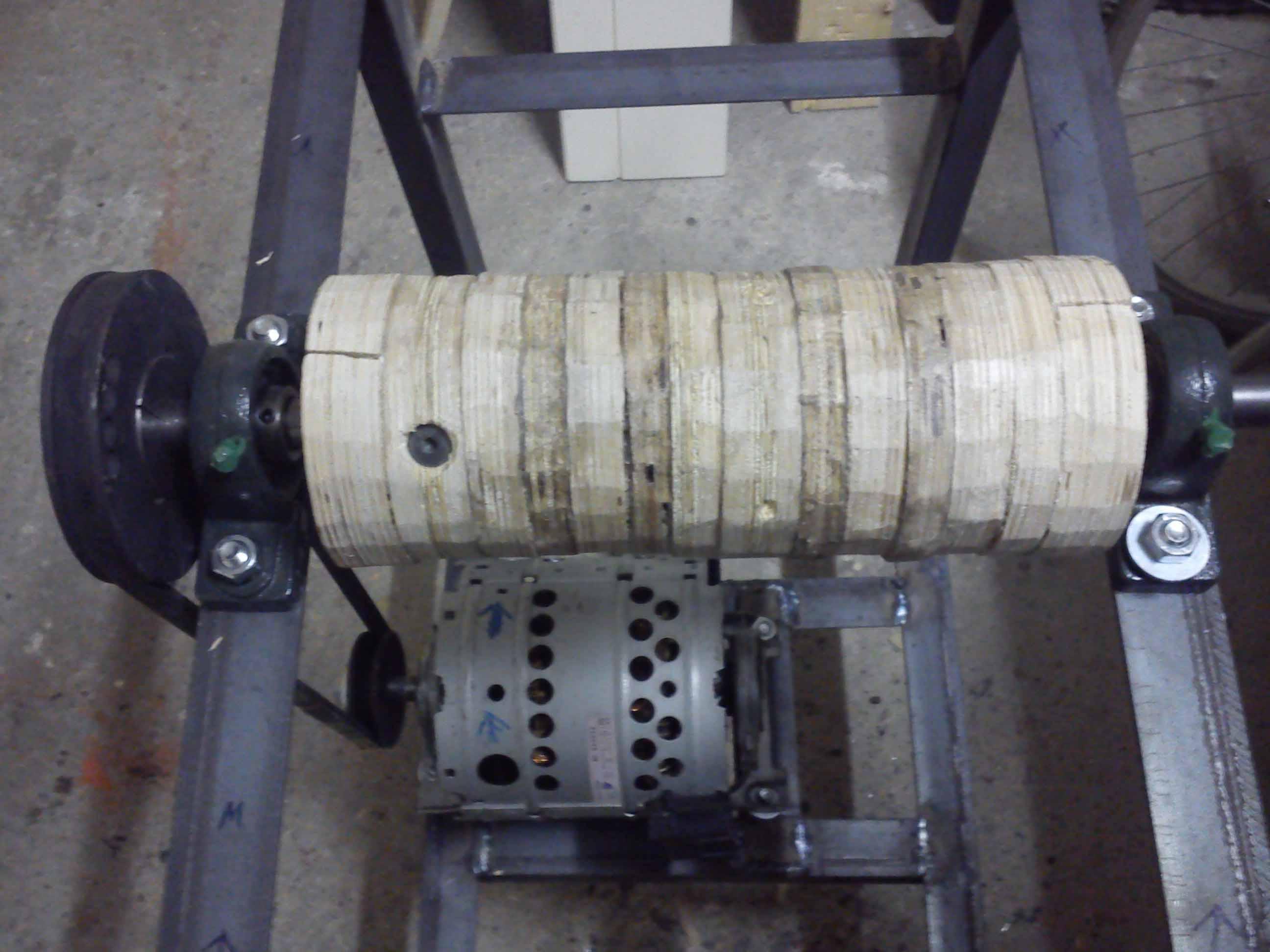

 Στην Πρώτη φωτογραφία διακρίνεται   μια βίδα αλεν έκανα πατούρα στον άξονα και με  κόντρα παξιμάδι και την αλεν στερεώθηκε αλλά και να μην το έκανα αυτό  θα στερεώνονταν γιατί καθώς βάζεις τους ξύλινους κυλίνδρους με κόλα και τους σφιγκης αυτά στερεώνονται.
Για το μοτέρ πρέπει να έχεις το σχεδιάγραμμα λειτουργείας για να βρεις πως πρέπει να συνδεθεί, αυτό το κόμματι με παίδεψε αρκετά με πειράματα και προσοχή να μην το κάψεις.

[pavlos49]

Το δικό μου μοτέρ έχει  max N1=2850 στροφές  επομένως  με διάμετρο  κινητήριας τροχαλίας D1=  7 cm και κινούμενης D2=  12 cm  κατέβασα της στόφες σε N2= 1662 το λεπτό. Αυτό υπολογίζεται από τον τύπο:
D1 x N1 = D2 x N2  →  N2= D1x N1/D2 →   N2=7 x 2850/12 →  N2= 1662 στρ. το λεπτό
και min 500 και έγιναν 291.
 Στην Πρώτη φωτογραφία διακρίνεται   μια βίδα αλεν έκανα πατούρα στον άξονα και με  κόντρα παξιμάδι και την αλεν στερεώθηκε αλλά και να μην το έκανα αυτό  θα στερεώνονταν γιατί καθώς βάζεις τους ξύλινους κυλίνδρους με κόλα και τους σφιγκης αυτά στερεώνονται.
Για το μοτέρ πρέπει να έχεις το σχεδιάγραμμα λειτουργείας για να βρεις πως πρέπει να συνδεθεί, αυτό το κόμματι με παίδεψε αρκετά με πειράματα και προσοχή να μην το κάψεις.

ευχαριστώ για την απάντηση
είμαστε περίπου στα ίδια στις στροφές με το δικό μου το μοτέρ. το δικό μου φοράει όπως είπα τροχαλία 4 cm άρα αν βάλω στον άξονα 8 cm θα κατέβω στις 1400 στροφές περίπου.
την συνδεσμολογία μου την βρήκε πολύ εύκολα ένας φίλος που ασχολείται με περιελίξεις μοτέρ και αυτό δεν με απασχόλησε σχεδόν καθόλου. αυτό που είπε όμως είναι ότι κατά την εκκίνηση είναι πολύ αδύναμο (την ροπή του την βγάζει στις φουλ στροφές) και δεν ξέρω αν μπορεί να ξεκινήσει καθώς θα είναι φορτωμένο με τον άξονα. εσύ σε ποιές στροφές δουλεύεις;

[gkatzias]

Τα πλυντήρια έχουν ένα πυκνωτή εκκίνησης στη συνδεσμολογία του μοτέρ,  μήπως αυτό δεν είναι αρκετά κάλο και  σου δίνει το πρόβλημα στην εκκίνηση . Εγώ έβαλα διπλό διακόπτη(off-on-off) και δουλεύω και τις δυο ταχύτητες.

[pavlos49]

είμαι σχεδόν έτοιμος για να ξεκινήσω την ίδια κατασκευή. το μοτέρ συνδέθηκε με διακόπτη και δουλεύονται και οι 2 ταχύτητες.
αγόρασα σήμερα τα εξής:
άξονας καλιμπρε φ 20   60 εκατοστά 4 €
ρουλεμαν ωμέγα  2 τεμ.   8,5 € έκαστο
τροχαλία 1 τεμ. 10€
ιμάντας 1 τεμ. 5 €
μέχρι εδώ όλα καλά. αύριο θα πάω για να αγοράσω τις μεταλικές γωνίες και μεθαύριο με το καλό ξεκινάμε την συναρμολόγηση.
να σε ρωτήσω κάτι ακόμα και ελπίζω να είναι το τελευταίο
όταν το χρησιμοποιείς σαν πλάνη ή ξεχονδριστήρα το ξύλο το βάζεις πάντα κόντρα στην φορά που γυρίζει το τριβείο και στις δύο περιπτώσεις;

[gkatzias]

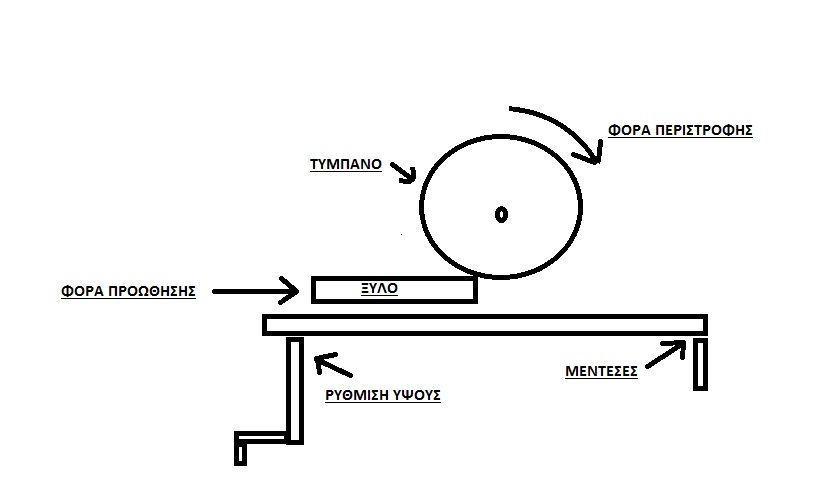

Το σχήμα παρουσιάζει  τη φόρα του ξύλου και της  περιστροφής του τυμπάνου η αντίθετη φορά εκτοξεύει το ξύλο προς τα πίσω.
Καλή επιτυχία στην κατασκευή σου
