Αποστολέας Θέμα: ΣΧΕΔΙΑΣΗ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΚΑΛΟΥΠΙΟΥ ΜΕ ACAD ΚΑΙ 3D ΠΡΟΓΡΑΜΜΑ  (Αναγνώστηκε 25950 φορές)

Κώστας Τρικάλης

  • Hero Member
  • *****
  • Μηνύματα: 544
Απ: ΣΧΕΔΙΑΣΗ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΚΑΛΟΥΠΙΟΥ ΜΕ ACAD ΚΑΙ 3D ΠΡΟΓΡΑΜΜΑ
« Απάντηση #15 στις: Αυγούστου 16, 2013, 09:14:38 πμ »
Μπράβο Βαγγέλη, παρακολουθώ με ενδιαφέρον.
Μιας και τον έχεις τον αλγόριθμο, σου θυμίζω την κατασκευή ταμπουρά και την ομοιότητά του με λαουτοειδές,

πόσο εύκολο είναι να κατασκευάσουμε τέτοια καλούπια και σκάφες?

Vagges2010

  • Hero Member
  • *****
  • Μηνύματα: 1.320
Απ: ΣΧΕΔΙΑΣΗ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΚΑΛΟΥΠΙΟΥ ΜΕ ACAD ΚΑΙ 3D ΠΡΟΓΡΑΜΜΑ
« Απάντηση #16 στις: Αυγούστου 16, 2013, 11:48:41 πμ »
Κώστα μην βιάζεσαι. Πιστεύω ότι με την ολοκλήρωση του θέματος, θα έχουν δοθεί πολλές απαντήσεις. Όχι όλες αλλά πολλές. Προς το παρόν αν έχεις διαβάσει το Α.Ν.Ε.Μ.Ο. κατασκευάζω σε εικονική πραγματικότητα, ότι και ο κος Κουμαρτζής εκείνος στην πραγματικότητα. Στην συνέχεια θα κάνουμε το απαραίτητο "μπαστάρδεμα", έτσι ώστε να έχουμε το κατά το δυνατό σωστό, συνδυασμένο με το επιθυμητό. Επίσης πρέπει να πω πως τα πράγματα στην πράξη δεν είναι ούτε όσο απλά φαίνονται, αλλά ούτε ανυπερβλητα. Όσον αφορά στο θέμα καλουπιού ταμπουρά, δεν το έχω δει ακόμη. Υποθέτω ότι με μια προσέγγιση της μορφής που δείχνω, μπορεί να μελετηθεί και να κατασκευαστεί ένα καλούπι ταμπουρά.
Και για να μην παρεξηγηθώ, όταν λέω σωστό καλούπι εννοώ, ένα καλούπι που μπορεί να ντυθεί εύκολα, με δούγιες που έχουν "σωστή" μορφή (δηλαδή όχι μπουμεραγκ ή S κλπ) και έχουν όσο το δυνατόν πιο κοντά τα σημεία σύγκλισης (σε περίπτωση πολλών σημείων) στην περιοχή της κολάντζας. Κάθε καλούπι μπορεί να ντυθεί. Το θέμα είναι πόσο εύκολα και πως και με ποιόν τρόπο μπορείς να ξέρεις εκ των προτέρων πως.
Έχε υπόψη σου ότι αυτό το καλούπι που δείχνω είναι το πιο απλό θα έλεγα.
« Τελευταία τροποποίηση: Αυγούστου 16, 2013, 12:00:22 μμ από Vagges2010 »
If one can do it, I can do it. If no one can do it, I must do it.

http://vagges2010.blogspot.com/

Vagges2010

  • Hero Member
  • *****
  • Μηνύματα: 1.320
Απ: ΣΧΕΔΙΑΣΗ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΚΑΛΟΥΠΙΟΥ ΜΕ ACAD ΚΑΙ 3D ΠΡΟΓΡΑΜΜΑ
« Απάντηση #17 στις: Αυγούστου 18, 2013, 10:27:15 μμ »

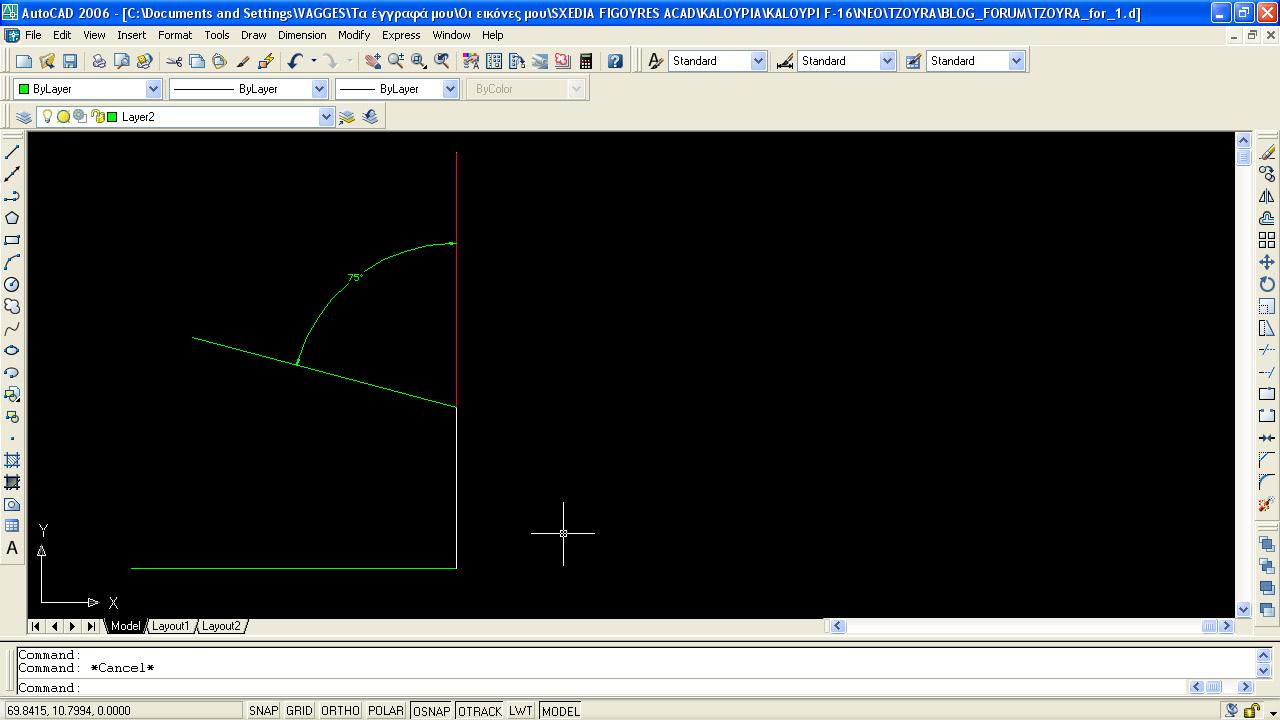

Κάποιος φίλος μου ζήτησε με email, να δείξω τον τρόπο που σχεδιάζω την διατομή στο ACAD. Έτσι παρότι είπα ότι δεν θα επεκταθώ στο θέμα, μιας και το link που ανέφερα έχει επαρκέστατη ανάλυση, θα δείξω στα γρήγορα πως γίνεται ο σχεδιασμός. Το παράδειγμα που θα χρησιμοποιήσω είναι ημιδιατομή με  τέσσερις δούγιες (χάριν συντομίας), όλες πλήρεις ετερόστροφες.

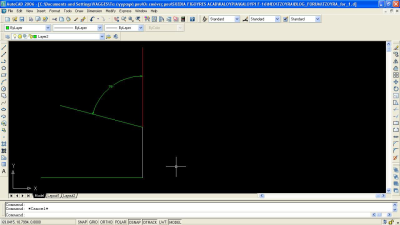

Εν συντομία μεταφέρω τις διαστάσεις του ύψους από την διαμήκη διατομή τόσο πάνω από τον άξονα (κόκκινη γραμμή), όσο και κάτω (άσπρη γραμμή).
Στην συνέχεια φέρω την πράσινη γραμμή από το σημείο που περνά ο άξονας του σκάφους, υπό γωνία με την κόκκινη γραμμή όση και η γωνία που σχηματίζει η ευθεία που αντιστοιχεί στο πλαϊνάρη, με το καπάκι. Στην περίπτωσή μας 75 μοίρες.
If one can do it, I can do it. If no one can do it, I must do it.

http://vagges2010.blogspot.com/

Vagges2010

  • Hero Member
  • *****
  • Μηνύματα: 1.320
Απ: ΣΧΕΔΙΑΣΗ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΚΑΛΟΥΠΙΟΥ ΜΕ ACAD ΚΑΙ 3D ΠΡΟΓΡΑΜΜΑ
« Απάντηση #18 στις: Αυγούστου 18, 2013, 10:29:15 μμ »
Στην συνέχεια διαιρώ αυτή την γωνία με τον αριθμό των δουγιών που θέλω να έχει το σκάφος μου (στην περίπτωσή μας τέσσερις). Άρα 75/4=18.75 μοίρες. Αυτή είναι και η γωνία μεταξύ των ακτίνων που θα δημιουργηθούν.  Όπως θα δείτε και στο link που ανέφερα παραπάνω, όσον αφορά στις ετερόστροφες δούγιες, το μήκος της κάθε επόμενης ακτίνας, είναι αυτό της προηγούμενης διαιρεμένο δια του συνημίτονου της μεταξύ τους γωνίας (στην περίπτωσή μας 18,75 μοίρες). Με αυτά σαν δεδομένα και με πολύ χρήση του εργαλείου quickcalc, βλέπουμε την διαδικασία στο επόμενο tutorial.

http://youtu.be/8-8vwKI0wpU

Ελπίζω να έγινα κατανοητός  και να μην σας ζάλισα.

ΣΥΝΕΧΙΖΕΤΑΙ
If one can do it, I can do it. If no one can do it, I must do it.

http://vagges2010.blogspot.com/

Χρήστος Φυλλαρίδης

  • Sr. Member
  • ****
  • Μηνύματα: 380
Απ: ΣΧΕΔΙΑΣΗ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΚΑΛΟΥΠΙΟΥ ΜΕ ACAD ΚΑΙ 3D ΠΡΟΓΡΑΜΜΑ
« Απάντηση #19 στις: Αυγούστου 19, 2013, 10:44:06 πμ »
Βαγγελη παρα πολυ ωραια πραγματα,ωραια μελετη και σ'ευχαριστουμε που τα μοιραζεσαι,θα λυθουν πολλες αποριες πραγματικα,δωσε γνωση να ξεστραβωθουμε.Το φορουμ εχει παει σε αλλο επιπεδο.

Γιώργος Κατσίγιαννης

  • Hero Member
  • *****
  • Μηνύματα: 932
  • Αριθμός κατασκευών: 30 και συνεχιζουμε....
Απ: ΣΧΕΔΙΑΣΗ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΚΑΛΟΥΠΙΟΥ ΜΕ ACAD ΚΑΙ 3D ΠΡΟΓΡΑΜΜΑ
« Απάντηση #20 στις: Αυγούστου 19, 2013, 11:17:50 μμ »
Βαγγελη οτι και να πω ειναι λιγο......εγω προσωπικα θελω να σου πω ενα μεγαλο ευχαριστω για ολα αυτα που προσφερεις για το μερακι μας.....οπως θελω να ευχαριστησω και αλλους σημαντικους ανθρωπους που ειναι εδω....ασχετα με το αν θα φτιαξω καλουπι ή οχι,ολα αυτα που απλοχερα μας δινεις ειναι ΧΡΥΣΑΦΙ.....!!!!
Να εισαι παντα καλα Βαγγελη.....!!!!

Vagges2010

  • Hero Member
  • *****
  • Μηνύματα: 1.320
Απ: ΣΧΕΔΙΑΣΗ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΚΑΛΟΥΠΙΟΥ ΜΕ ACAD ΚΑΙ 3D ΠΡΟΓΡΑΜΜΑ
« Απάντηση #21 στις: Αυγούστου 20, 2013, 09:25:45 μμ »
Χρήστο και Γιώργο να είστε καλά παιδιά, αλλά νομίζω ότι οι γνώσεις και των δύο σας, είναι τέτοιες που δεν χρειάζεστε τις δικές μου.
If one can do it, I can do it. If no one can do it, I must do it.

http://vagges2010.blogspot.com/

pantelis

  • Sr. Member
  • ****
  • Μηνύματα: 372
  • επιτρεπεται να πεσεις επιβαλετε να σηκωθεις
Απ: ΣΧΕΔΙΑΣΗ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΚΑΛΟΥΠΙΟΥ ΜΕ ACAD ΚΑΙ 3D ΠΡΟΓΡΑΜΜΑ
« Απάντηση #22 στις: Αυγούστου 21, 2013, 07:25:19 πμ »
παντα μετριοφρων  ενα μεγαλο ευχαριστω φιλε μου. Να εισαι  καλα Βαγγελη :) :) :)

Vagges2010

  • Hero Member
  • *****
  • Μηνύματα: 1.320
Απ: ΣΧΕΔΙΑΣΗ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΚΑΛΟΥΠΙΟΥ ΜΕ ACAD ΚΑΙ 3D ΠΡΟΓΡΑΜΜΑ
« Απάντηση #23 στις: Αυγούστου 22, 2013, 08:29:20 μμ »
Να είσαι καλά Παντελή
If one can do it, I can do it. If no one can do it, I must do it.

http://vagges2010.blogspot.com/

Κοῦρος

  • Hero Member
  • *****
  • Μηνύματα: 2.035
  • Αγαπημένο ξύλο: Οξυά
  • Αριθμός κατασκευών: Καμιά 50ριά επισκευές για την ώρα
Απ: ΣΧΕΔΙΑΣΗ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΚΑΛΟΥΠΙΟΥ ΜΕ ACAD ΚΑΙ 3D ΠΡΟΓΡΑΜΜΑ
« Απάντηση #24 στις: Αυγούστου 24, 2013, 01:02:10 πμ »
Βαγγέλη, τι να πω φίλε μου!!

Μας ξεστραβώνεις χρησιμοποιώντας την επιστήμη. Μπράβο!!!!

georgei

  • Full Member
  • ***
  • Μηνύματα: 127
  • Αγαπημένο ξύλο: Καρβουνο
  • Αριθμός κατασκευών: 3.14159265359
Απ: ΣΧΕΔΙΑΣΗ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΚΑΛΟΥΠΙΟΥ ΜΕ ACAD ΚΑΙ 3D ΠΡΟΓΡΑΜΜΑ
« Απάντηση #25 στις: Αυγούστου 28, 2013, 11:47:40 μμ »
Βαγγελη μια ερωτηση.
Στο Rhino πως σχεδιαζεις (οι πως κοβεις) τις τομες για το καλουπι (οχι για τις δουγιες που εχουν κλιση).

Vagges2010

  • Hero Member
  • *****
  • Μηνύματα: 1.320
Απ: ΣΧΕΔΙΑΣΗ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΚΑΛΟΥΠΙΟΥ ΜΕ ACAD ΚΑΙ 3D ΠΡΟΓΡΑΜΜΑ
« Απάντηση #26 στις: Αυγούστου 29, 2013, 10:15:49 πμ »
Φίλε georgei στην πορεία θα δωθεί απάντηση στο ερώτημά σου.
If one can do it, I can do it. If no one can do it, I must do it.

http://vagges2010.blogspot.com/

BOULIS13

  • Hero Member
  • *****
  • Μηνύματα: 765
  • Αγαπημένο ξύλο: kung-fu - street fight - ελληνορωμαϊκη
  • Αριθμός κατασκευών: 7*1/2
Απ: ΣΧΕΔΙΑΣΗ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΚΑΛΟΥΠΙΟΥ ΜΕ ACAD ΚΑΙ 3D ΠΡΟΓΡΑΜΜΑ
« Απάντηση #27 στις: Αυγούστου 30, 2013, 08:36:33 πμ »
....επιτέλους ένας επιστήμων......η δικιά μου μπακαλική με σκοτώνει....αλλά είναι πιο ξεκούραστη......

....ρώτησα 2-3 φίλους γραφιστο-κομπιουτεράδες για 3d πρόγραμμα με σωστά αναπτύγματα και όλοι με έστειλαν στο  Rhino..
...το βρήκα στο νετ αλλά δεν έχω υπομονή...και δεν ξέρω και απο δούγες.....

...προβλέπω ότι  τελικά θα έρθει η ανάπτυξη......της δουγας......
κύριε ταξιτζή....ν΄αφήσω δυό πίτσες κ΄εφτά μπύρες στο πίσω κάθισμα;..   :-[ :-[ :-[

BOULIS13

  • Hero Member
  • *****
  • Μηνύματα: 765
  • Αγαπημένο ξύλο: kung-fu - street fight - ελληνορωμαϊκη
  • Αριθμός κατασκευών: 7*1/2
Απ: ΣΧΕΔΙΑΣΗ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΚΑΛΟΥΠΙΟΥ ΜΕ ACAD ΚΑΙ 3D ΠΡΟΓΡΑΜΜΑ
« Απάντηση #28 στις: Αυγούστου 30, 2013, 02:19:10 μμ »
..αν βγουν αναπτυγματα ακριβείας , θα μπορούσε να γίνει κατασκευή χωρίς καλούπι όπως αυτή ????  :
>>>  http://www.khalafoud.com/Jameel_OudConstruction.htm

..η μάλλον με 2-3 εγκάρσιους νομείς ..... για καλύτερο έλεγχο της φόρμας ....
...κάτι σαν "ελαφρού" τύπου καλούπι ......

υγ
ολο το παραπάνω είναι ερώτηση......φανταστείτε τα ερωτηματικά οπουδήποτε...
κύριε ταξιτζή....ν΄αφήσω δυό πίτσες κ΄εφτά μπύρες στο πίσω κάθισμα;..   :-[ :-[ :-[

Vagges2010

  • Hero Member
  • *****
  • Μηνύματα: 1.320
Απ: ΣΧΕΔΙΑΣΗ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΚΑΛΟΥΠΙΟΥ ΜΕ ACAD ΚΑΙ 3D ΠΡΟΓΡΑΜΜΑ
« Απάντηση #29 στις: Αυγούστου 30, 2013, 10:32:57 μμ »
Φίλε BOULI επιστήμονας ;D μη τρελαθούμε. Μπακαλική είναι αυτά που παρουσιάζω, με την έννοια ότι ένας σχεδιαστής σίγουρα θα έκανε ευκολότερα όλα αυτά που δείχνω. Οκτώ μήνες την πάλευα μαζί με την στοιχειώδη εκμάθηση του Rhino. Έχει γεμίσει ο υπολογιστής με άχρηστα αρχεία.
Όσον αφορά στο ερώτημά σου. Ναι υποθέτω ότι γίνεται. Αν διαβάσεις το βιβίο του κ.Κουμαρτζή, θα διαπιστώσεις ότι έτσι φτιάχνει τα σκάφη. Με του τάκους και μια διατομή. Προσωπικά προτιμώ τα μασίφ καλούπια.
If one can do it, I can do it. If no one can do it, I must do it.

http://vagges2010.blogspot.com/
