ΣΧΕΔΙΑΣΗ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΚΑΛΟΥΠΙΟΥ ΜΕ ACAD ΚΑΙ 3D ΠΡΟΓΡΑΜΜΑ

[Vagges2010]

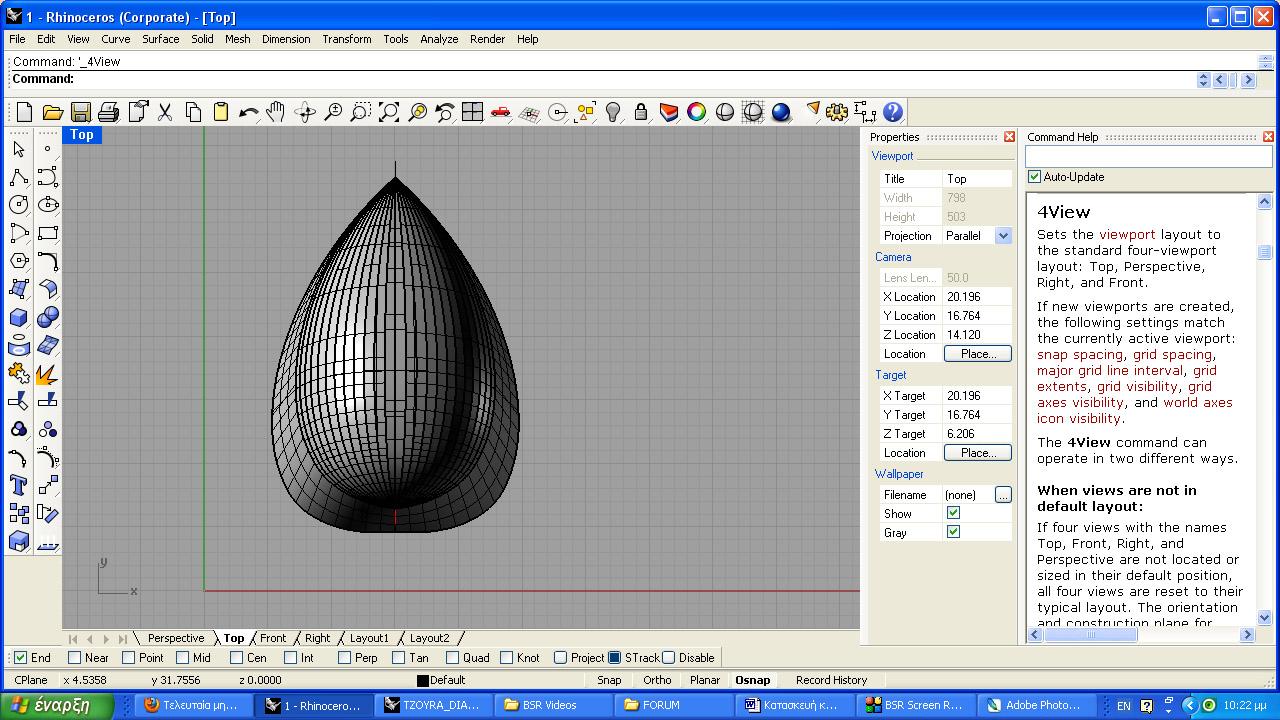

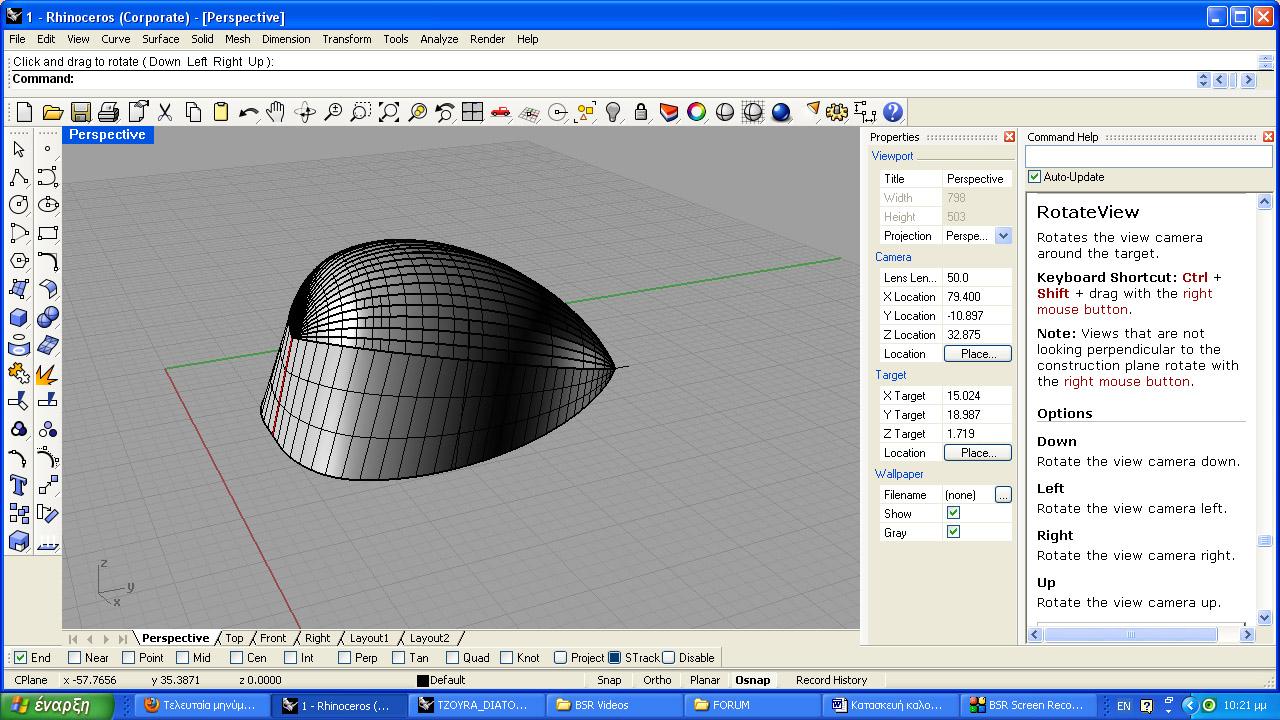

Μετά από μακρόχρονο παίδεμα και πολύ μελέτη, κατάφερα να σχεδιάσω με την βοήθεια δύο προγραμμάτων (ACAD και Rhino), ένα καλούπι. Ουσιαστικά ο σκοπός της όλης διαδικασίας, ήταν να λύσω κάποιες απορίες μου, που κανένας δεν μου έλυσε και να βρω έναν ασφαλή τρόπο για σχεδιασμό και κατασκευή καλουπιού. Το πλεονέκτημα που προκύπτει είναι ότι κάνοντας χρήση προγράμματος τρισδιάστατου σχεδιασμού, ταυτόχρονα με τα βασικά στοιχεία κατασκευής του καλουπιού μπορείς επίσης συνεχώς και σε κάθε στάδιο να διαπιστώνεις την ορθότητα του καλουπιού βλέποντας το σχήμα των δουγιών που προκύπτουν, αλλά και να έχεις τα αναπτύγματα αυτών. Γιατί είναι πλεονέκτημα? Μα γιατί πρώτον ξέρεις ότι δεν δουλεύεις με αμφίβολα αποτελέσματα και δεύτερον αν φτιάξεις πρότυπο για κάθε δούγα με τα οποία στην συνέχεια θα σημαδεύεις κάθε τεμάχιο που θα γίνει δούγα, πριν αυτό καμπυλωθεί και πλανιστεί, πλανίζοντας γρήγορα μέχρι τα σημάδια που έχεις, η δουλειά σου γίνεται πολύ γρήγορα και με ακρίβεια.  Πρέπει να αναφέρω ότι στην όλη διαδικασία χρησιμοποιήθηκαν πολλά στοιχεία από το βιβλίο του κ. Αναστάσιου Κουμαρτζή (Σχεδίαση – Κατασκευή – Παραγωγή Α.Ν.Ε.Μ.Ο.). Η παρουσίαση θα γίνει αργά (δεν γνωρίζω ακόμη πόσο αργά), μιας και δεν έχω έτοιμο κείμενο ούτε πλάνο ούτε κλπ. αλλά γράφω και προετοιμάζω ότι πιστεύω ότι είναι χρήσιμο για την κατανόηση, όποτε υπάρχει χρόνος και όρεξη. Επομένως απαιτείται υπομονή από μέρους σας.

Αξιώματα

1.   Η εγκάρσια τομή της κάθε δούγας (π.χ. το μέγιστο πλάτος) θα πρέπει να τρέχει παράλληλα μέσα στο χώρο. Από αυτή την απαίτηση προκύπτει ότι η αναλογία  πλάτους ύψους σε όλες τις εγκάρσιες διατομές σχεδιασμού πρέπει να είναι αμετάβλητη. Υπογραμμίζω το σχεδιασμού γιατί όπως θα δείτε παρακάτω οι εγκάρσιες διατομές σχεδιασμού είναι διαφορετικές από τις εγκάρσιες διατομές κατασκευής του καλουπιού.

[Vagges2010]

2.   Το σημείο σύγκλισης των δουγιών, είναι το σημείο στο οποίο συναντά κάθετα την κολάντζα, η ευθεία που φέρουμε από την ουρά.

[Vagges2010]

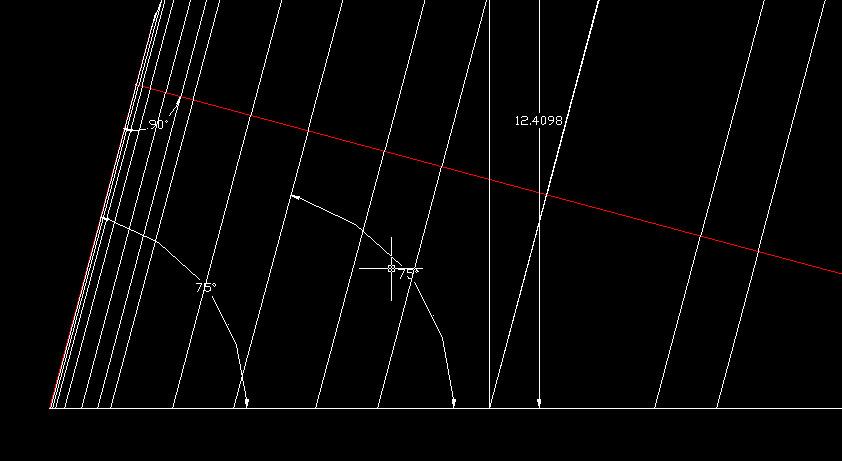

3.   Οι εγκάρσιες διατομές που θα χρειαστούν για να φτιάξουμε το τρισδιάστατο μοντέλο (εγκάρσιες διατομές σχεδιασμού), είναι υπό γωνία  με το επίπεδο του καπακιού. Η γωνία είναι ίση με την γωνία που σχηματίζει η κολάντζα με το καπάκι.

[Vagges2010]

Αποφάσισα λοιπόν σε πρώτη φάση να σχεδιάσω ένα καλούπι τζουρά, για λόγους πρακτικούς. Η κατασκευή του για δοκιμαστικούς λόγους απαιτεί λιγότερα υλικά κλπ.
Διαστάσεις
Μήκος 27 εκατοστά
Βάθος 12,40 εκατοστά προέκυψε τελικά μετά από μικροδιορθώσεις της διαμήκους διατομής που έκανα στο δεύτερο πρόγραμμα Rhino

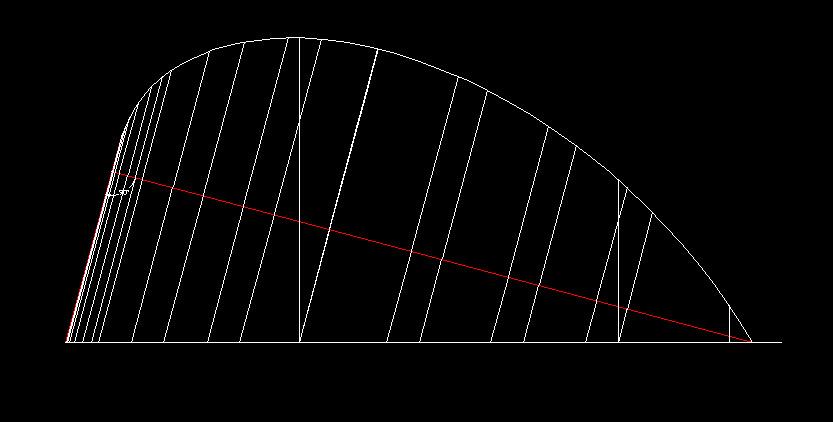

Ο σχεδιασμός της διαμήκους διατομής μπορεί να γίνει είτε όπως περιγράφεται στο παρακάτω link http://organa-anastasios.blogspot.gr/2009/05/blog-post_02.html, είτε περισσότερο ελεύθερα για να πετύχουμε το σχήμα που μας αρέσει, δηλαδή με συνδυασμό περισσότερων κύκλων πολλές φορές και με ελεύθερο σχέδιο. Ακολούθησα τον δεύτερο τρόπο για να δημιουργήσω όσο το δυνατόν μεγαλύτερη –υψηλότερη-  κολάντζα, κάτι που είναι του γούστου μου.
Ο σχεδιασμός της διαμήκους διατομής, όπως και της βασικής εγκάρσιας έγινε στο ACAD.
Επιλογή στον σχεδιασμό της εγκάρσιας τομής ήταν η δημιουργία σκάφους:
       α.     Άνευ δουγομάνας
       β.     Με 24 δούγιες
      γ.     Ένα σημείο σύγκλισης στην περιοχή της κολάντζας, άρα κατάληξη όλων των δουγιών σε μύτη
       δ.    Χρήση ετερόστροφων δουγιών εκτός της δέκατης εκατέρωθεν που είναι αμφοτερόστροφη, με σκοπό να έχω όσο το δυνατόν πλατύτερο σκάφος.

[Vagges2010]

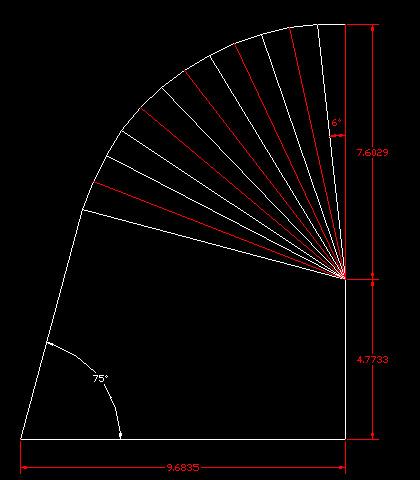

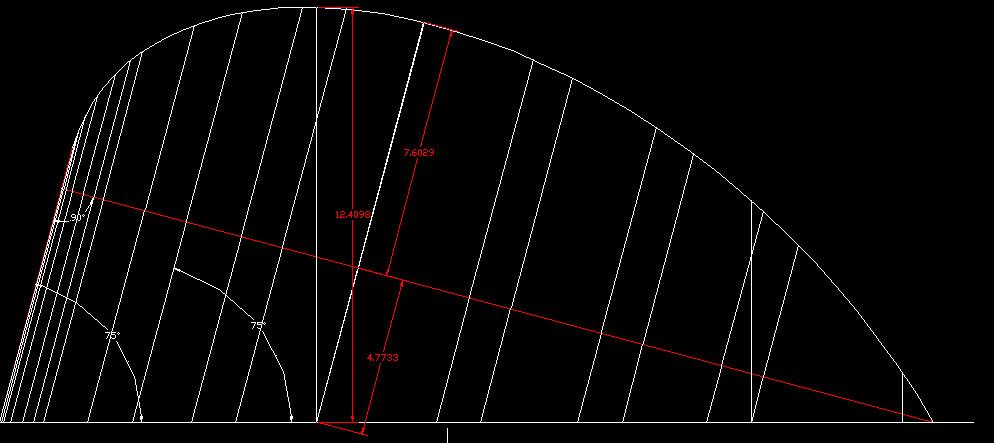

Όπως βλέπετε στις δύο παραπάνω εικόνες, από το σχέδιο της διαμήκους διατομής, έχω πάρει τις διαστάσεις της εγκάρσιας διατομής σχεδιασμού του καλουπιού που αντιστοιχεί στο σημείο με το μεγαλύτερο βάθος, τόσο πάνω από τον άξονα όσο και κάτω από τον άξονα και τις έχω χρησιμοποιήσει για να σχεδιάσω την βασική εγκάρσια διατομή σχεδιασμού. Το πως σχεδιάζεται μπορείτε να το δείτε στο link που ανέφερα παραπάνω. Δεν θα αναλύσω την διαδικασία, δεδομένου ότι στο υπόψη link, υπάρχει επαρκής ανάλυση. Στην δεύτερη εικόνα μπορείτε να δείτε την βασική εγκάρσια διατομή σχεδιασμού με τα γεωμετρικά της στοιχεία. Απλά να αναφέρω ότι η διαδοχή άσπρης και κόκκινης ακτίνας σημαίνει ότι έχουμε ετερόστροφες δούγιες, ενώ στην δέκατη δούγα που είναι αμφοτερόστροφη έχουμε δύο διαδοχικές άσπρες ακτίνες που έχουν και το ίδιο μήκος.
Αφού λοιπόν σχεδιάσουμε την διαμήκους διατομή και την βασική εγκάρσια σχεδιασμού, δημιουργούμε στο ACAD το τρισδιάστατο υπόβαθρο που στην συνέχεια θα το μεταφέρουμε στο Rhino, για να συνεχίσουμε τον σχεδιασμό. Πως ? Στο παρακάτω tutorial φαίνεται όλη η διαδικασία. Ενώ στο δεύτερο φαίνεται πως γίνεται η μεταφορά του στο Rhino.
http://youtu.be/rPsz8ROrg0U
http://youtu.be/6teKiWlWEho

ΣΥΝΕΧΙΖΕΤΑΙ

[παυλος]

κανενας δεν μου εχει λυση αυτην την απορια για ντουγες και αναπτυγμα.
μαλλον εσυ θα το κανεις
μπραβο.

[Ανδρέου Δημ.]

Μπραβο Βαγγελη!! Εχεις ριξει ωρες δουλειας και μελετης!!

Σε ευχαριστουμε που τα μοιραζεσαι μαζι μας!!!

[Μάνος Τουρπάλης]

πολύ καλό, περιμένουμε με αγωνία (και ακονίζουμε τα ... ποντίκια  )
επί της διαδικασίας μεταφοράς εικόνας: το "capture" του σχεδιασμού επί της οθόνης (ACAD) σε video για το tutorial με ποιό τρόπο το έκανες ? (εφαρμογή ? - πρόγραμμα ?)

[Vagges2010]

Παύλο και Δημήτρη "Μηδένα προ του τέλους μακάριζε"    Σόλων ο Αθηναίος
Mato http://www.1stwebdesigner.com/freebies/free-screencasting-tools-video-tutorials/. Έχει πολλά ποργράμματα. Προσωπικά χρησιμοποίησα το πρώτο.

[Vagges2010]

Έχουμε  λοιπόν το μισό ας πούμε καλούπι και αυτό που πρέπει να ακολουθήσει, είναι να το γεμίσουμε επιφάνειες (δούγιες). Αυτό μπορεί να γίνει με την διαδικασία surface>extrude curve>along curve, δηλαδή δημιουργία επιφάνειας με εξώθηση καμπύλης (στην προκειμένη περίπτωση ευθείας που αποτελεί το μέγιστο πλάτος της δούγας) κατά μήκος καμπύλης (στην περίπτωσή μας κατά μήκος της καμπύλης της διαμήκους διατομής του «καλουπιού», από την ουρά έως το σημείο σύγκλισης στην περιοχή της κολάντζας). Με αυτόν τον τρόπο έχουμε ικανοποίηση του 1ου αξιώματος που αναφέρθηκε παραπάνω.

http://youtu.be/jLkCJQNk94s


Τώρα αφού δημιουργήσαμε την επιφάνεια, πρέπει να την μετατρέψουμε σε δούγα. Πρέπει λοιπόν να την περιορίσουμε ανάμεσα στα δύο επίπεδα, που τέμνονται στον άξονα του οργάνου (όπου άξονας είναι η ευθεία που φέρουμε κάθετα στην κολάντζα, από την ουρά). Θα χρησιμοποιήσουμε την επιλογή surface>Plane>3 points, δηλαδή δημιουργία επιπέδου από τρία σημεία. Τα τρία σημεία είναι η ουρά και η αρχή και το τέλος της ακτίνας που αντιστοιχεί στην δούγα. Στην συνέχεια θα επεκτείνουμε το επίπεδο έτσι ώστε να καλύψει όλο το μήκος της επιφάνειας που θα γίνει δούγα. Αυτό θα γίνει με την επιλογή surface>extend surface.

http://youtu.be/EzzPKY14760

Στην συνέχεια θα κόψουμε το κομμάτι που περισσεύει από την αριστερή μεριά.  Θα γίνει με την επιλογή εργαλείου που βρίσκεται στην αριστερή μεριά της οθόνης.

http://youtu.be/0DdoIZP_SJw

Αφού διώξουμε το επίπεδο που δημιουργήσαμε για να βοηθηθούμε στην διαδικασία δημιουργίας της δούγας, βλέπουμε ένα σχήμα που πραγματικά μοιάζει με δούγα. Μπορούμε να διαπιστώσουμε αν όντως είναι σωστό το αποτέλεσμα ξεδιπλώνοντας την δούγα για να δούμε το ανάπτυγμά της.
Αυτό θα γίνει με την επιλογή Surface>Unroll Developable Srf

http://youtu.be/JH5loa9XbCc

Όπως μπορούμε να δούμε, έχουμε μια καθαρή πλήρη ετερόστροφη δούγα, όπως από την αρχή είχαμε σχεδιάσει.

ΣΥΝΕΧΙΖΕΤΑΙ

[Κώστας Τρικάλης]

άρχοντας! Μπράβο Βαγγέλη, το έχεις αναγάγει σε επιστήμη! Λες να έχουμε και τα αναπτύγματα των ντουγών και να μην παιδευόμαστε? Μπράβο, έχεις βοηθήσει όλο το φόρουμ!

[Vagges2010]

Συνεχίζουμε με τον ίδιο τρόπο για να γεμίσουμε όλο το καλούπι. Διαδικασία μονότονη, βαρετή, αλλά απαραίτητη. Στο παρακάτω tutorial, φτιάχνουμε άλλη μια δούγα.

http://youtu.be/YHrU0WuvLFM

Αφού λοιπόν το γεμίσουμε όλο, με την επιλογή Transform>mirror, δημιουργούμε το απόλυτα συμμετρικό δεξιό τμήμα.

http://youtu.be/Z0vHvI8EXFs

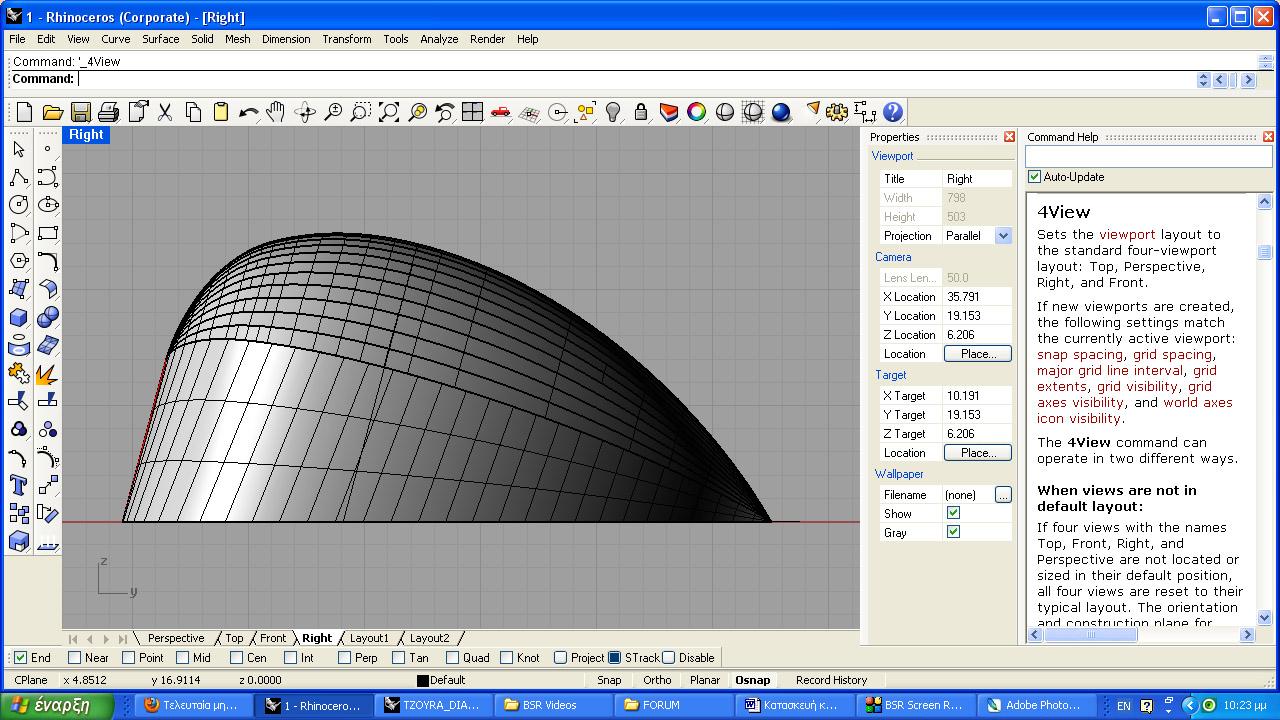

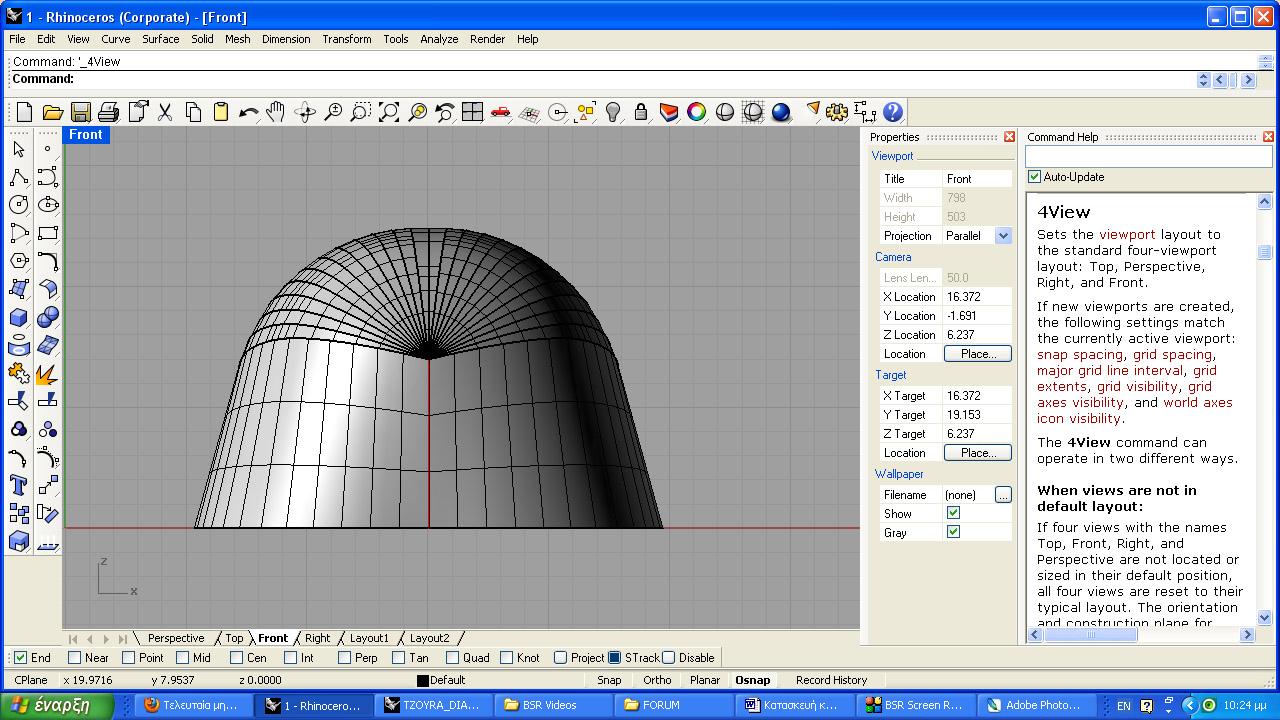

Και έχουμε ένα απόλυτα σωστό και λειτουργικό καλούπι, έτοιμο για να βγάλουμε διατομές κατασκευής και να το κατασκευάσουμε.

[Vagges2010]

Σωστά?
Αμ δε. Αν το ψάξουμε λίγο θα δούμε ότι έχουμε ένα προβληματάκι.

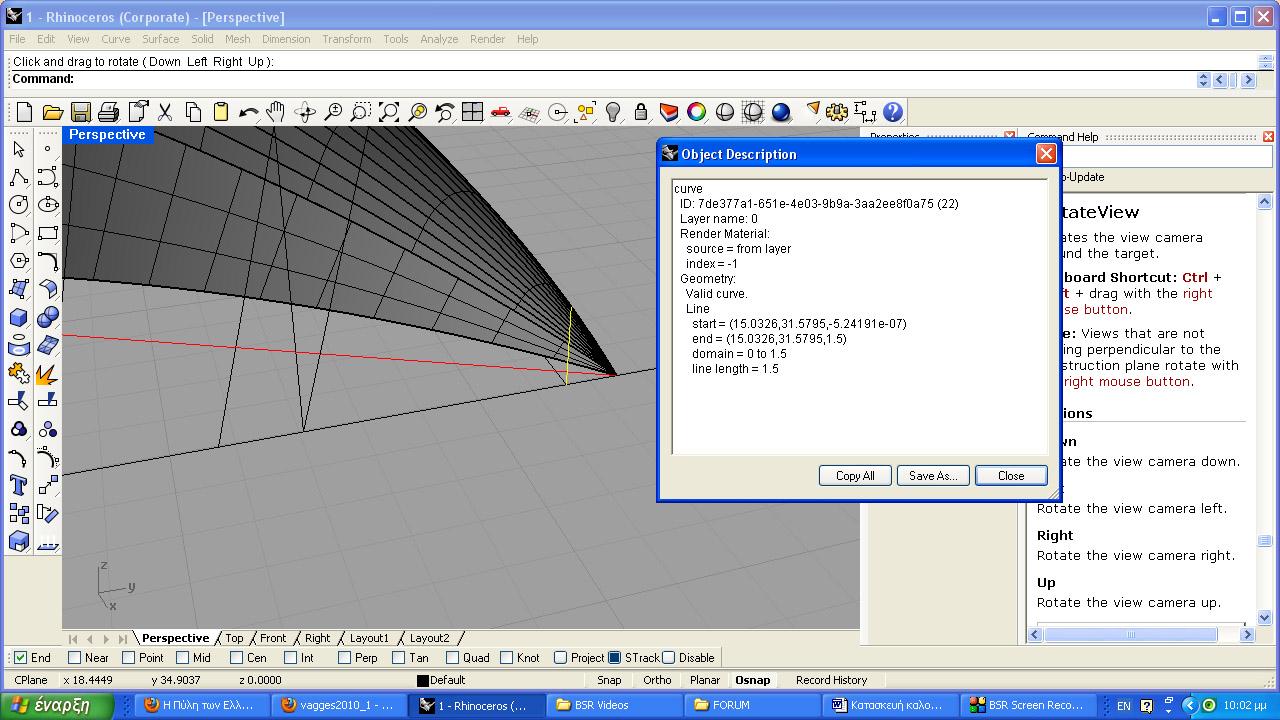

Όπως όλοι ξέρουμε έχει επικρατήσει το μάνικο μαζί με την ταστιέρα στο σημείο της ένωσης μάνικου με το σκάφος, να είναι 2,4 εκατοστά. Άρα αν αφαιρέσουμε από το 2,4 την ταστιέρα 0,6, καπάκι 0,25 και δούγα 0,25 πρέπει το ύψος του τριγωνικού τάκου να είναι 1,30 εκατοστά. Προσωπικά τον έχω υπολογίσει 1,50 για κατασκευαστικούς λόγους (θα το εξηγήσω αργότερα).

[Vagges2010]

Με 1,50 λοιπόν για να είναι σωστό το καλούπι μας δίνει πλάτος του μισού τάκου 1,02, δηλαδή ολόκληρου του τάκου 2,04.

[Vagges2010]

Αν σε αυτό το 2,04 προσθέσουμε και τις δούγιες από τις δύο πλευρές (δηλαδή 0,25 περίπου εκατέρωθεν) θα έχουμε τελικό πλάτος σκάφους 2,04+0,25+0,25= 2,54 εκατοστά. Πολύ μικρό. Προσωπικά στα τρίχορδα το κάνω 3,40 εκατοστά. Αλλά όσο μικρότερο και να το κάνει κάποιος από 3,40 εκατοστά, θα είναι αρκετά μεγαλύτερο από 2,54.
Επομένως η επόμενη κίνησή μας θα είναι μια απέλπιδα προσπάθεια να ξεγελάσουμε την γεωμετρία (δεν ξεγελιέται με τίποτα) έτσι ώστε να έχουμε ένα σωστό (ή ένα όσο το δυνατόν σωστότερο) καλούπι, αλλά ταυτόχρονα να έχουμε διαστάσεις τριγωνικού τάκου στο σημείο ένωσης μάνικου σκάφους 1,50 ύψος και 2,90 πλάτος. Αυτά θα τα δούμε στο επόμενο επεισόδιο.

ΣΥΝΕΧΙΖΕΤΑΙ
