Αποστολέας Θέμα: Διπλος πελεκις  (Αναγνώστηκε 10939 φορές)

Elias

  • Sr. Member
  • ****
  • Μηνύματα: 406
    • κατασκευη ηλεκτρικης κιθαρας
  • Αριθμός κατασκευών: 3456
Διπλος πελεκις
« στις: Απρίλιος 20, 2011, 10:34:15 μμ »

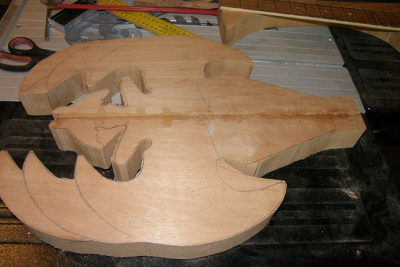

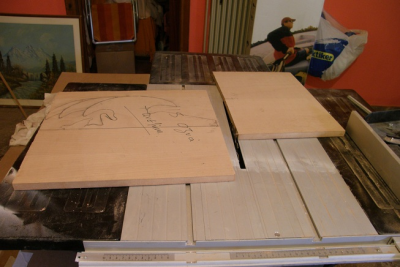

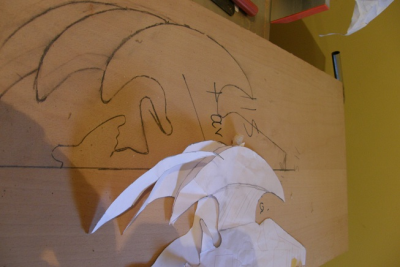

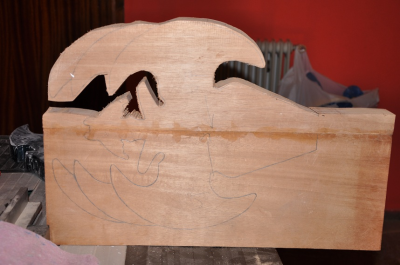

Καλησπέρα στους φιλους του φορουμ. Θελω να σας παρουσιασω την κατασκευη ηλεκτρικης κιθαρας που ξεκινησα. Πρωτα για το σωμα κοληθηκαν 2 κομματια μαονι. Το σχεδιο το εφτιαξα στο autocad και το τυπωσα στον plotter σε κλιμακα 1:1. ετσι περασα το σχεδιο επανω στο μαονι και ξεκινησα να το κοβω. Ξεκινησα με την σεγα, μιας και η κορδελα μου ειχε κοπει.

Elias

  • Sr. Member
  • ****
  • Μηνύματα: 406
    • κατασκευη ηλεκτρικης κιθαρας
  • Αριθμός κατασκευών: 3456
Απ: Διπλος πελεκις
« Απάντηση #1 στις: Απρίλιος 20, 2011, 10:34:57 μμ »
Η σεγα ομως αφηνει σημαδια ειδικα στο συγκεκριμενο σχεδιο που εχει πολλα κλειστα σημεια. Επειτα ειπα να λειανω τα σημαδια απο την σεγα και την κορδελα στο spindle sander αλλα ειδα οτι αυτο θα μου επαιρνε μια ολοκληρη ζωη (το μαονι δεν τριβοταν με τιποτα).

Elias

  • Sr. Member
  • ****
  • Μηνύματα: 406
    • κατασκευη ηλεκτρικης κιθαρας
  • Αριθμός κατασκευών: 3456
Απ: Διπλος πελεκις
« Απάντηση #2 στις: Απρίλιος 20, 2011, 10:36:41 μμ »

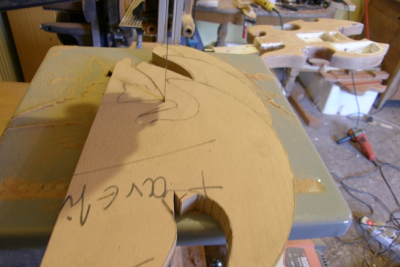

Ετσι σκεφτηκα οτι δεν θα αποφυγω την δημιουργια template ωστε μετα να περασω με το router το σωμα μου για να φυγουν τα saw marks. Εκοψα λοιπων το σχημα σε ενα mdf με την κορδελα και το λειανα στο spindle sander. Τωρα ειμαστε ετοιμοι να περασουμε το σωμα μας με το router.

Elias

  • Sr. Member
  • ****
  • Μηνύματα: 406
    • κατασκευη ηλεκτρικης κιθαρας
  • Αριθμός κατασκευών: 3456
Απ: Διπλος πελεκις
« Απάντηση #3 στις: Απρίλιος 20, 2011, 10:37:30 μμ »

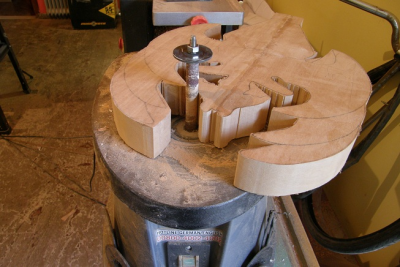

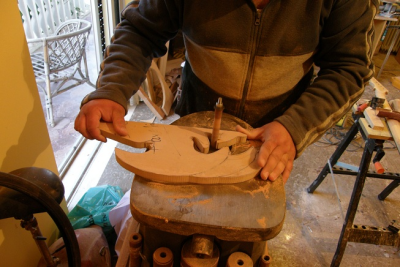

λειανση στο spindle sander

Elias

  • Sr. Member
  • ****
  • Μηνύματα: 406
    • κατασκευη ηλεκτρικης κιθαρας
  • Αριθμός κατασκευών: 3456
Απ: Διπλος πελεκις
« Απάντηση #4 στις: Απρίλιος 20, 2011, 10:38:32 μμ »

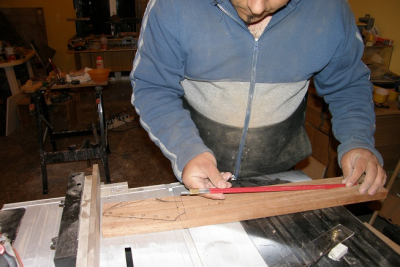

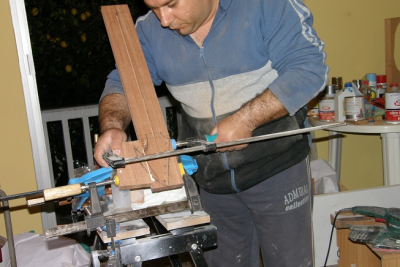

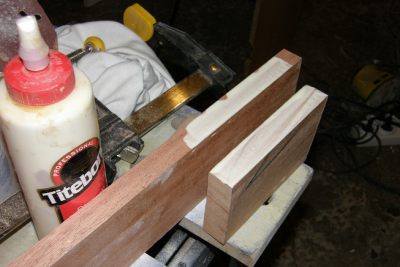

Για το μπρατσο επελεξα μαονι, μετα το πλανισμα ωστε να εχει τις πλευρες του ισιες ανοιξα το αυλακι για το truss rod. Μετα κολησα προσθετο ξυλο ωστε να κοψω το σχημα του headstock που ειχα σχεδιασει.

Elias

  • Sr. Member
  • ****
  • Μηνύματα: 406
    • κατασκευη ηλεκτρικης κιθαρας
  • Αριθμός κατασκευών: 3456
Απ: Διπλος πελεκις
« Απάντηση #5 στις: Απρίλιος 20, 2011, 10:38:57 μμ »
.

Elias

  • Sr. Member
  • ****
  • Μηνύματα: 406
    • κατασκευη ηλεκτρικης κιθαρας
  • Αριθμός κατασκευών: 3456
Απ: Διπλος πελεκις
« Απάντηση #6 στις: Απρίλιος 20, 2011, 10:40:22 μμ »

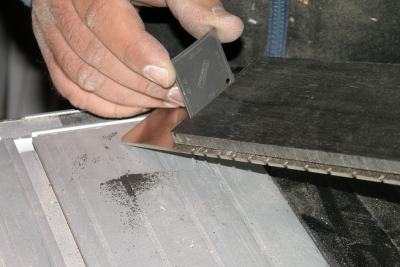

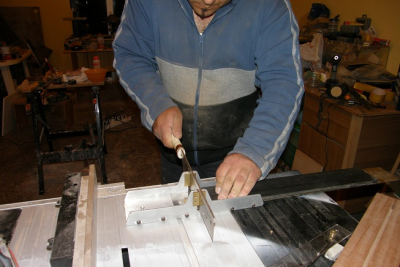

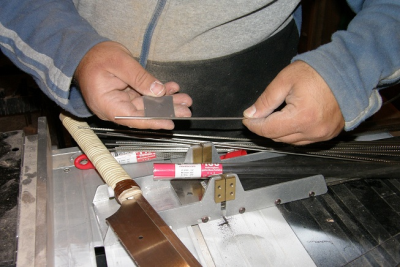

Για την ταστιερα επελεξα εβενο. Μετα απο περασμα στην πλανη, ξεκινησα το κοψιμο των ταστων. Ρυθμισα το στοπ στο πριονι ωστε το βαθος να ειναι οσο και το κατω μερος στο ταστο.
Η συνεχεια αλλη μερα, αλλιως θα εχουμε γκρινια απο τη γυναικα.

Elias

  • Sr. Member
  • ****
  • Μηνύματα: 406
    • κατασκευη ηλεκτρικης κιθαρας
  • Αριθμός κατασκευών: 3456
Απ: Διπλος πελεκις
« Απάντηση #7 στις: Απρίλιος 20, 2011, 10:40:48 μμ »
.

Ανδρέου Δημ.

  • Hero Member
  • *****
  • Μηνύματα: 1.380
    • Κατασκευες
Απ: Διπλος πελεκις
« Απάντηση #8 στις: Απρίλιος 20, 2011, 10:41:42 μμ »
Εξαιρετικη δουλεια!!!

Πολυ δυνατο το σχεδιο!!!!!!!!!

Περιμενουμε τη συνεχεια!

Elias

  • Sr. Member
  • ****
  • Μηνύματα: 406
    • κατασκευη ηλεκτρικης κιθαρας
  • Αριθμός κατασκευών: 3456
Απ: Διπλος πελεκις
« Απάντηση #9 στις: Απρίλιος 20, 2011, 10:54:42 μμ »
ευχαριστω Δημητρη,  το μονο δυσκολο ειναι να βρω χρονο!

Sforzando

  • Hero Member
  • *****
  • Μηνύματα: 1.346
  • Για την υπέροχη τέχνη της Οργανοποιίας!!!
    • LUTHIER SCHOOL
Απ: Διπλος πελεκις
« Απάντηση #10 στις: Απρίλιος 20, 2011, 11:06:25 μμ »
Μπράβο φίλε, πολύ καλό το σχέδιο!!!

ΚαΠα

  • Hero Member
  • *****
  • Μηνύματα: 1.563
Απ: Διπλος πελεκις
« Απάντηση #11 στις: Απρίλιος 20, 2011, 11:40:02 μμ »
Πολύ οργανωμένο σε βρίσκω! Εργαστήριο πλήρες μέχρι και spindle sander.

Αναμένουμε με ενδιαφέρον την συνέχεια.
Blog "ΕΛΛΗΝΕΣ ΟΡΓΑΝΟΠΟΙΟΙ" http://greekluthiers.wordpress.com/
Blog "ΕΡΑΣΙΤΕΧΝΗΣ ΟΡΓΑΝΟΠΟΙΟΣ" http://organopoios.wordpress.com/

Vagges2010

  • Hero Member
  • *****
  • Μηνύματα: 1.320
Απ: Διπλος πελεκις
« Απάντηση #12 στις: Απρίλιος 21, 2011, 12:46:35 πμ »
Δεν είμαι γνώστης του αντικειμένου. Εννοώ της ηλεκτρικής κιθάρας. Αυτό όμως που βλέπω είναι άκρως εντυπωσιακό. Και στην σύλληψη άλλα και στην κατασκευή. Επίσης μου αρέσει το ότι κάνεις χρήση Acad στην σχεδίαση. Δείχνει γνώση και οργάνωση κάτι που φαίνεται και από το εργαστήριο σου. Καλή συνέχεια και ολοκλήρωση με επιτυχία.
If one can do it, I can do it. If no one can do it, I must do it.

http://vagges2010.blogspot.com/

immortalx

  • Hero Member
  • *****
  • Μηνύματα: 1.449
    • Facebook profile
  • Αγαπημένο ξύλο: οτιδηποτε εκτος απο αυτο που βγηκε απ'τον παραδεισο XD
  • Αριθμός κατασκευών: 6
Απ: Διπλος πελεκις
« Απάντηση #13 στις: Απρίλιος 21, 2011, 06:12:14 πμ »
Elias, καλή συνέχεια και κράτα μας ενήμερους! Το "μαγαζί" όντως πολύ οργανωμένο  ;)
Επίσης μπράβο για την πρωτοβουλία να αποθανατίσεις την διαδικασία κατασκευής. Προσωπικά μου δίνει πολύ χαρά να παρακολουθώ την προσπάθεια κάποιου από την αρχή ως το τέλος  :)
Αααα...και την επόμενη φορά που θα μπεις στο σαλόνι γεμάτος σκόνη και αντικρίσεις το δολοφονικό γυναικείο βλέμα, καλά είναι να φοράς και κανα κράνος...δεν ξέρεις καμιά φορά  ;D

Elias

  • Sr. Member
  • ****
  • Μηνύματα: 406
    • κατασκευη ηλεκτρικης κιθαρας
  • Αριθμός κατασκευών: 3456
Απ: Διπλος πελεκις
« Απάντηση #14 στις: Απρίλιος 21, 2011, 07:10:21 πμ »
ευχαριστω για τα καλα σας λογια, οσο για το εργαστηριο προσπαθω να το εξοπλιζω συνεχεια, τωρα περιμενω εναν μετρητη υγρασιας για τα ξυλα. ειχα δει και σε ενα site ενος luthier μετρητη πυκνοτητας αλλα δεν μπορω να βρω κατι αντιστοιχο. οσο για το σχεδιο αυτη η φωτογραφια ειναι η πηγη εμπνευσης
