Αποστολέας Θέμα: κιθάρα με "f holes", flat top  (Αναγνώστηκε 3423 φορές)

Μάνος Τουρπάλης

  • Hero Member
  • *****
  • Μηνύματα: 2.741
  • Αριθμός κατασκευών: -
Απ: κιθάρα με "f holes", flat top
« Απάντηση #30 στις: Ιανουάριος 23, 2020, 11:01:18 πμ »
συνέχεια...
λόγω του (ευτελούς αισθητικής) κόντρα πλακέ και όπως ίσως είδατε και στο "ημερολόγιο κατασκευών", έχω αποφασίσει να ζωγραφίσω την πλάτη της κιθάρας, μάλλον και το pickguard κτλ.
Τα πρώτα σχέδια ήταν με φυτικά μοτίβα, κάπως έτσι




αλλά οι πρώτες δοκιμές




δεν πήγαν όσο καλά θα ήθελα, και άλλαξα τρόπο αλλά και πάλι με φυτικά μοτίβα




σε κάτι τέτοιο, με περίπου αυτήν την χρωματική παλέτα




αλλά από τις δοκιμές φάνηκε ότι έπρεπε να αλλάξει και η κλίμακα - πιο μικρά μεγέθη - οπότε κατέληξα στο εξής




αποφασίζοντας ταυτόχρονα να αλλάξω και το κάλυμα των βιδών της ένωσης, από μεταλλικό που είχα στο μυαλό μου αρχικά σε ξύλινο, επειδή τα διαθέσιμα αυτή τη στιγμή δεν μου άρεσαν (από dimizparts), πιθανότατα δε να δείξει καλύτερα αν βαφτεί με τον ίδιο τρόπο
« Τελευταία τροποποίηση: Ιανουάριος 23, 2020, 11:39:19 πμ από Μάνος Τουρπάλης »

Μάνος Τουρπάλης

  • Hero Member
  • *****
  • Μηνύματα: 2.741
  • Αριθμός κατασκευών: -
Απ: κιθάρα με "f holes", flat top
« Απάντηση #31 στις: Ιανουάριος 23, 2020, 11:57:20 πμ »
για να γίνει όμως το κάλυμα έπρεπε πρώτα να γίνουν οι τρύπες για τις βίδες (*), διαδικασία που με άγχωνε πολύ - μήπως ξετρυπήσουν παράκεντρα, ο τάκος στην "κάτω" βίδα έχει πάχος περίπου 5 εκ., ενώ οι καμπύλες πλάτης - καπακιού δεν επιτρέπουν "ασφαλή" ευθυγράμμιση στο κάθετο δράπανο.

(*) η στήριξη / ρύθμιση γωνίας θα γίνει με τρείς βίδες με πάσο : οι δύο "πάνω", ξετρυπώντας ελεύθερες τον τάκο θα τραβάνε το μπράτσο (θα βιδώνουν με μούφα στο μπράτσο) ενώ η "κάτω" προς το σκάφος θα το σπρώχνει (με μούφα στον τάκο), σε σημείο που θα ενισχυθεί με ένα κομματάκι χωνευτό μέταλλο για να μην πληγώνεται το ξύλο

Τελικά με αυτοσχέδια στήριξη με τάκους κτλ. στην καμπύλη της πλάτης, όλα πήγαν καλά και οι τρύπες στο μπράτσο βγήκαν ακριβώς στις θέσεις που έπρεπε







το κάλυμμα έγινε από ένα κομματάκι σφεντάμι... τώρα που ξαναβλέπω τις φωτογραφίες μου φαίνονται πολύ κοντά οι τρύπες του με τις τρύπες της στήριξης, ελπίζω να μην δημιουργηθεί πρόβλημα και αναγκαστώ να κάνω άλλο







οπότε βρίσκομαι εδώ, με το κάλυμμα πλέον μέρος της διακόσμησης



Ιωσήφ Τορρένς

  • Hero Member
  • *****
  • Μηνύματα: 2.484
Απ: κιθάρα με "f holes", flat top
« Απάντηση #32 στις: Ιανουάριος 23, 2020, 02:25:29 μμ »
Σε θαυμάζω πολύ Μάνο γιατί ελέγχεις , δοκιμάζεις το θέμα από παντού , τεχνικά,

αισθητικά , το ψάχνεις , το ξαναψάχνεις , ...και  το καταφέρνεις !




Τίποτα δεν ισιώνει από μόνο του ... θέλει πολλή δουλειά ...
Να είστε όλοι καλά ! ... για να ισιώνετε τα "στραβά " ...

Stergios_craftopia

  • Hero Member
  • *****
  • Μηνύματα: 712
  • Αγαπημένο ξύλο: Αυτο που εχω διαθεσιμο
  • Αριθμός κατασκευών: 7
Απ: κιθάρα με "f holes", flat top
« Απάντηση #33 στις: Ιανουάριος 23, 2020, 02:29:35 μμ »
Συγκρατώ με δυσκολία τον ενθουσιασμό μου!!!

ΚαΠα

  • Hero Member
  • *****
  • Μηνύματα: 1.285
Απ: κιθάρα με "f holes", flat top
« Απάντηση #34 στις: Ιανουάριος 23, 2020, 03:43:50 μμ »
Εγώ πάλι δεν τον συγκρατώ καθόλου (άσε που ζηλεύω κιόλας).  :13: :13: :13:
Blog "ΕΛΛΗΝΕΣ ΟΡΓΑΝΟΠΟΙΟΙ" http://greekluthiers.wordpress.com/
Blog "ΕΡΑΣΙΤΕΧΝΗΣ ΟΡΓΑΝΟΠΟΙΟΣ" http://organopoios.wordpress.com/

Γιάννης Καραβασίλης

  • Hero Member
  • *****
  • Μηνύματα: 779
  • Αγαπημένο ξύλο: Μουριά
  • Αριθμός κατασκευών: 6
Απ: κιθάρα με "f holes", flat top
« Απάντηση #35 στις: Ιανουάριος 23, 2020, 07:32:37 μμ »
Να είστε όλοι ασυγκράτητοι....!!!! :undecided2:
Μπράβο Μάνο προχώρα ...!!!!!!!!!!

oscar

  • Sr. Member
  • ****
  • Μηνύματα: 266
Απ: κιθάρα με "f holes", flat top
« Απάντηση #36 στις: Ιανουάριος 23, 2020, 08:27:46 μμ »
Πολύ μου αρέσει η εξέλιξη της κιθάρας.
Τα σχεδια πολύ ωραία.
Πιο πολύ όμως μου αρέσει που ξεφευγεις απο τα τετριμμένα.
Πολλά μπράβο Μάνο!

Μάνος Τουρπάλης

  • Hero Member
  • *****
  • Μηνύματα: 2.741
  • Αριθμός κατασκευών: -
Απ: κιθάρα με "f holes", flat top
« Απάντηση #37 στις: Ιανουάριος 27, 2020, 11:24:33 πμ »
Πιο πολύ όμως μου αρέσει που ξεφευγεις απο τα τετριμμένα.

κάθε κάποιους μήνες με πιάνει μια ...  "βαρεμάρα", να το πω, "ανησυχία", δεν ξέρω, πάντως θέλω να κάνω κάτι που δεν έχω ξανακάνει. Παραφράζοντας τον Χρηστάκη:
"από κιθάρα σε κιθάρα να πετάω"  ;D

https://www.youtube.com/watch?v=20AFHadF8R8

Νάσος

  • Hero Member
  • *****
  • Μηνύματα: 1.795
  • Αγαπημένο ξύλο: Παλίσανδρος / Bumbiga
  • Αριθμός κατασκευών: 9
Απ: κιθάρα με "f holes", flat top
« Απάντηση #38 στις: Ιανουάριος 27, 2020, 01:42:22 μμ »
Μιά χαρά σε βρίσκω
Από κιθάρα σε κιθάρα!


Μάνος Τουρπάλης

  • Hero Member
  • *****
  • Μηνύματα: 2.741
  • Αριθμός κατασκευών: -
Απ: κιθάρα με "f holes", flat top
« Απάντηση #39 στις: Ιανουάριος 27, 2020, 03:31:53 μμ »
το ΣΚ ασχολήθηκα λίγο με την ένωση. Τελικά όχι μόνο δεν απέφυγα τις ...πατάτες (οι ψυχαναγκαστικοί προσπεράστε τις φωτογραφίες)  ;) αλλά μάλλον είχαν την τιμητική τους. Ο λόγος είναι ότι το καπάκι είναι καιρό με κολλημένα καμάρια και πρέπει να βιαστώ. Επιπλέον πριν το κολλήσω θέλω να έχω τελειώσει και την πλάτη, δηλαδή είμαι σε μια φάση "τρεχάτε ποδαράκια μου".

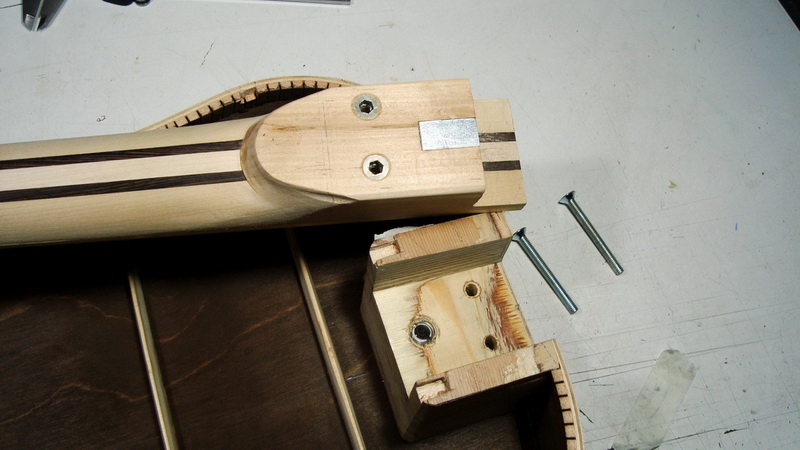

οι βίδες της ένωσης- θεωρητικά -  δουλεύουν όπως παρακάτω, οι δύο φρεζάτες πάνω σταθεροποιούν το μανίκι "τραβώντας" το πίσω, ενώ η κάτω (ακέφαλη) το σπρώχνει ώστε να δίνει την δυνατότητα ρύθμισης της γωνίας σε τυχόν διαταραχές στη γεωμετρία από την τάση των χορδών. Αρχικά είχα υπολογίσει όλες τις βίδες Μ6, αλλά μετά προσπαθώντας να απλοποιήσω τον χειρισμό η ακέφαλη βίδα έγινε Μ8, ώστε σε όλες να χρησιμοποιείται το ίδιο άλλεν - αυτό της βέργας.




Οι ατυχείς στιγμές:
Μετά το αρχικό ξετρύπημα του τάκου (4 χιλ.) που έχω ήδη ανεβάσει, συνέχισα τη δουλειά (άνοιγμα σε 6-8 χιλ.) με το χέρι, για να εξοικονομήσω χρόνο, θεωρώντας ότι το τρυπάνι θα ακολουθήσει την αρχική τρύπα. Λάθος εκτίμηση. Έπρεπε να είχα χρησιμοποιήσει το κάθετο δράπανο. Οι δύο από τις τρεις τρύπες ξεστράτισαν - κυρίως η μια από τις φρεζάτες. Πιστεύω ότι δεν παίζει ρόλο στην λειτουργία, αλλά βέβαια σκαλώνει το μάτι και με εκνευρίζει. Τέλος πάντων συνέχισα όπως ήταν.




Άλλο ένα σημείο ταραχής ήταν οι μούφες. Είχα πολλές για Μ6 αλλά μόνο μία για Μ8, κι αυτή με άλλο τρόπο βιδώματος : οι Μ6 βιδώνονται με άλλεν, η Μ8 με φαρδύ ίσιο κατσαβίδι - που δεν έχω. Επιπλέον δεν είχα προετοιμαστεί για την νέα διάμετρο, ήθελε τρυπάνι 11 mm το οποίο επίσης δεν έχω (όλα αυτά γίνονται Κυριακή)- και άνοιξα τη διάμετρο όπως να' ναι, πολύ άτσαλα. Τέλος πάντων την έβαλα, χρησιμοποιώντας μια ντίζα και κόντρα παξιμάδια, αλλά δεν μπορώ πλέον να την βγάλω για να περιποιηθώ λίγο τα χείλη της τρύπας. Όπως όταν πέφτει κάτι πίσω από το ψυγείο, "θα το βρούμε στην ανακαίνιση"







Τελευταία ταραχή (αυτό το ήξερα, μου είχε φύγει από την αρχή) είναι η κακή διαμόρφωση του μάνικου πίσω στην ένωση, ειδικά από τη μια πλευρά χάσκει. Μάλλον θα προσθέσω διάφορα κομματάκια να ισορροπήσει κάπως και θα το βάψω σκούρο, τουλάχιστον εκεί στο τελείωμα.




ένα μόνο πράγμα πήγε καλά, το περιμετρικό φιλέτο ABS, αλλά κι αυτό έχει προβλήματα. Ήθελα να βάλω το ίδιο φιλέτο και στο headstock, και δεν υπάρχει πλέον στο ίδιο χρώμα : είναι λίγο πιο κίτρινο, παλιά παρτίδα από τον Σοφιανό αλλά δεν έχει πλέον αντίστοιχο κομμάτι.
« Τελευταία τροποποίηση: Ιανουάριος 27, 2020, 03:47:51 μμ από Μάνος Τουρπάλης »

steliosguitar

  • Moderator
  • Hero Member
  • *****
  • Μηνύματα: 5.150
  • ♪ Κλασική Κιθάρα ♪
  • Αριθμός κατασκευών: #53
Απ: κιθάρα με "f holes", flat top
« Απάντηση #40 στις: Ιανουάριος 27, 2020, 04:07:04 μμ »
τα χει πει ο ζαρκαδας...
η μ@λ@κια παντα καραδοκει...
εσυ παλι ρε μανο γιατι κυριακατικο; πανε στη τουμπα λιγο να φωναξεις,  ;D, και μετα απο δευτερα το σκαρπελο....
τιποτε καλυτερο απο μια κιθαρα...
εκτος ισως απο δυο!

songless_bird

  • Hero Member
  • *****
  • Μηνύματα: 832
  • Αγαπημένο ξύλο: Ειναι τρέλα η Cedrela
  • Αριθμός κατασκευών: Μια καλή και μια κουτσή κιθάρα
Απ: κιθάρα με "f holes", flat top
« Απάντηση #41 στις: Ιανουάριος 27, 2020, 05:55:11 μμ »
Ρε Μάνο αν σου λείπει κάτι χτυπά ένα τηλέφωνο ...

Ιωσήφ Τορρένς

  • Hero Member
  • *****
  • Μηνύματα: 2.484
Απ: κιθάρα με "f holes", flat top
« Απάντηση #42 στις: Ιανουάριος 27, 2020, 07:57:19 μμ »
Είναι συναρπαστικός ο πυρετός της δημιουργίας ... είναι γοητευτική αλλά και πλανεύτρα η φλόγα του ...

Μάνο , είμαι βέβαιος ότι ως πολυμήχανος σύγχρονος Οδυσσέας , στο τέλος θα το καταφέρεις !   :)
Τίποτα δεν ισιώνει από μόνο του ... θέλει πολλή δουλειά ...
Να είστε όλοι καλά ! ... για να ισιώνετε τα "στραβά " ...

Νάσος

  • Hero Member
  • *****
  • Μηνύματα: 1.795
  • Αγαπημένο ξύλο: Παλίσανδρος / Bumbiga
  • Αριθμός κατασκευών: 9
Απ: κιθάρα με "f holes", flat top
« Απάντηση #43 στις: Ιανουάριος 27, 2020, 08:11:28 μμ »
Μάνο έχω παλιά ABS από Σοφιανό..... ;D

steliosguitar

  • Moderator
  • Hero Member
  • *****
  • Μηνύματα: 5.150
  • ♪ Κλασική Κιθάρα ♪
  • Αριθμός κατασκευών: #53
Απ: κιθάρα με "f holes", flat top
« Απάντηση #44 στις: Ιανουάριος 27, 2020, 08:13:31 μμ »
αυτα τωρα τι ειναι, δισκοφρενα;   :-X
