Αποστολέας Θέμα: Μπράτσο Telecaster ένα κομμάτι flame maple  (Αναγνώστηκε 2084 φορές)

Νάσος

  • Hero Member
  • *****
  • Μηνύματα: 1.923
  • Αγαπημένο ξύλο: Παλίσανδρος / Bumbiga
  • Αριθμός κατασκευών: 9
Μπράτσο Telecaster ένα κομμάτι flame maple
« στις: Νοέμβριος 25, 2019, 11:25:14 μμ »
Λίγο πριν την έκθεση ξεκίνησα να φτιάχνω ένα Μπράτσο Telecaster από ένα κομμάτι flame maple
Για να μπορέσω να το φτιάξω από ένα μονοκόμματο κομμάτι ξύλο έπρεπε να αλλάξω την έως τώρα τεχνική μου για την κατασκευή του και να βάλω την βέργα από την πίσω πλευρά του μπράτσου δημιουργώντας αυτό το χαρακτηριστικό Συρίτι από καρυδιά που έχουν οι original Tele στην πίσω πλευρά

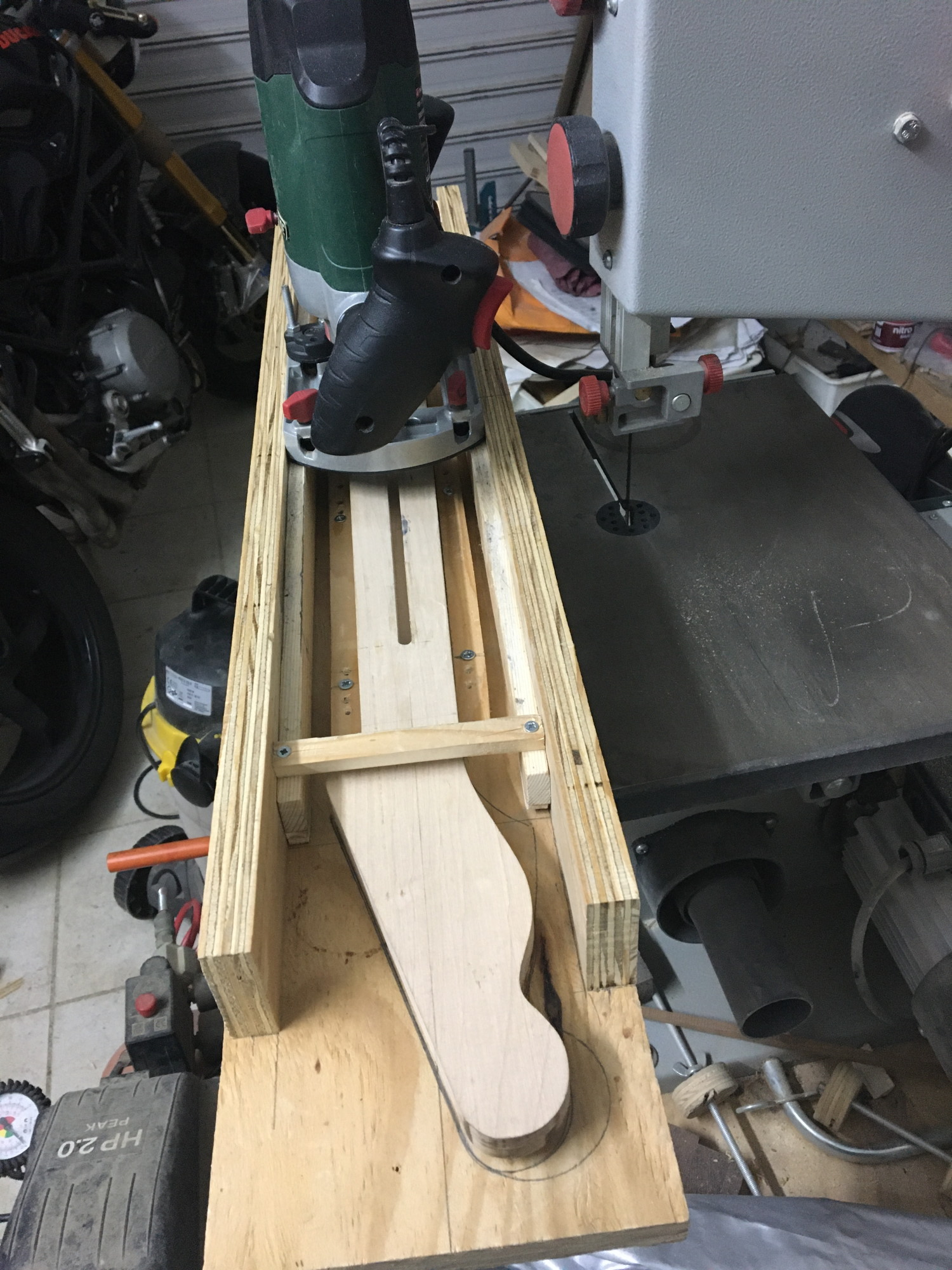

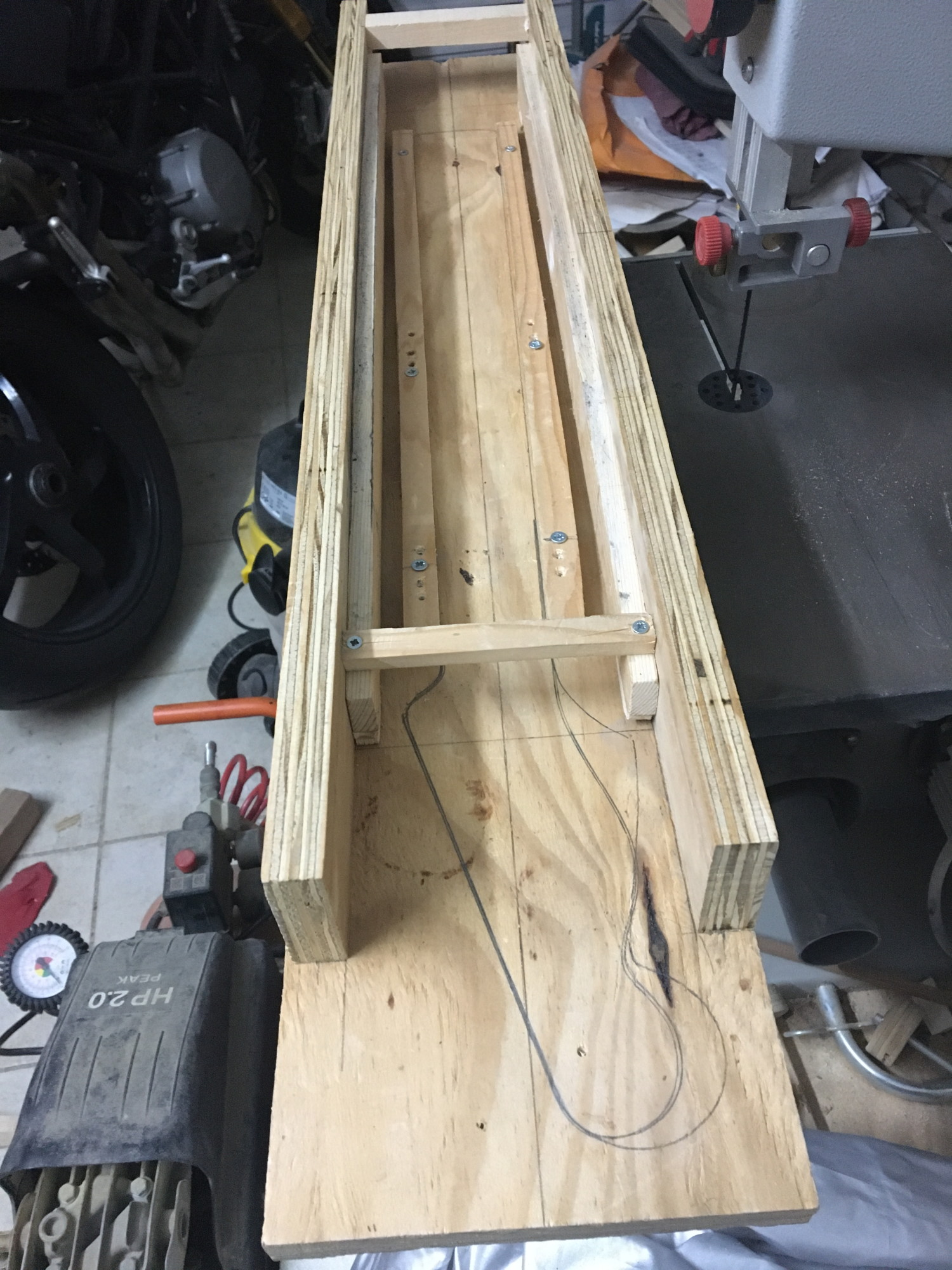

Για να μπορέσει να κοπεί με το ρούτερ σωστά το κανάλι του truss rod έπρεπε πρώτα να φτιαχτεί ένας οδηγός που να ειναι ακριβώς στα μετρα του ρούτερ δλδ να Μπαίνει το ρούτερ μέσα στον οδηγό και να μην έχει την δυνατότητα να παρεκκλίνει και να κόψει λάθος το κανάλι
Για την κατασκευή του νέου οδηγού βοήθησε ένας οδηγός που μου έδωσε ο Θάνος -Thanozin τον οποίο αντέγραψα και τον έφερα στα μέτρα του δικού μου ρούτερ-Θάνο ευχαριστώ!
Και για να είμαι σίγουρος ότι το πολύτιμο flame maple δεν θα καταλήξει στο τζάκι από καμμιά στραβο-κοψιά

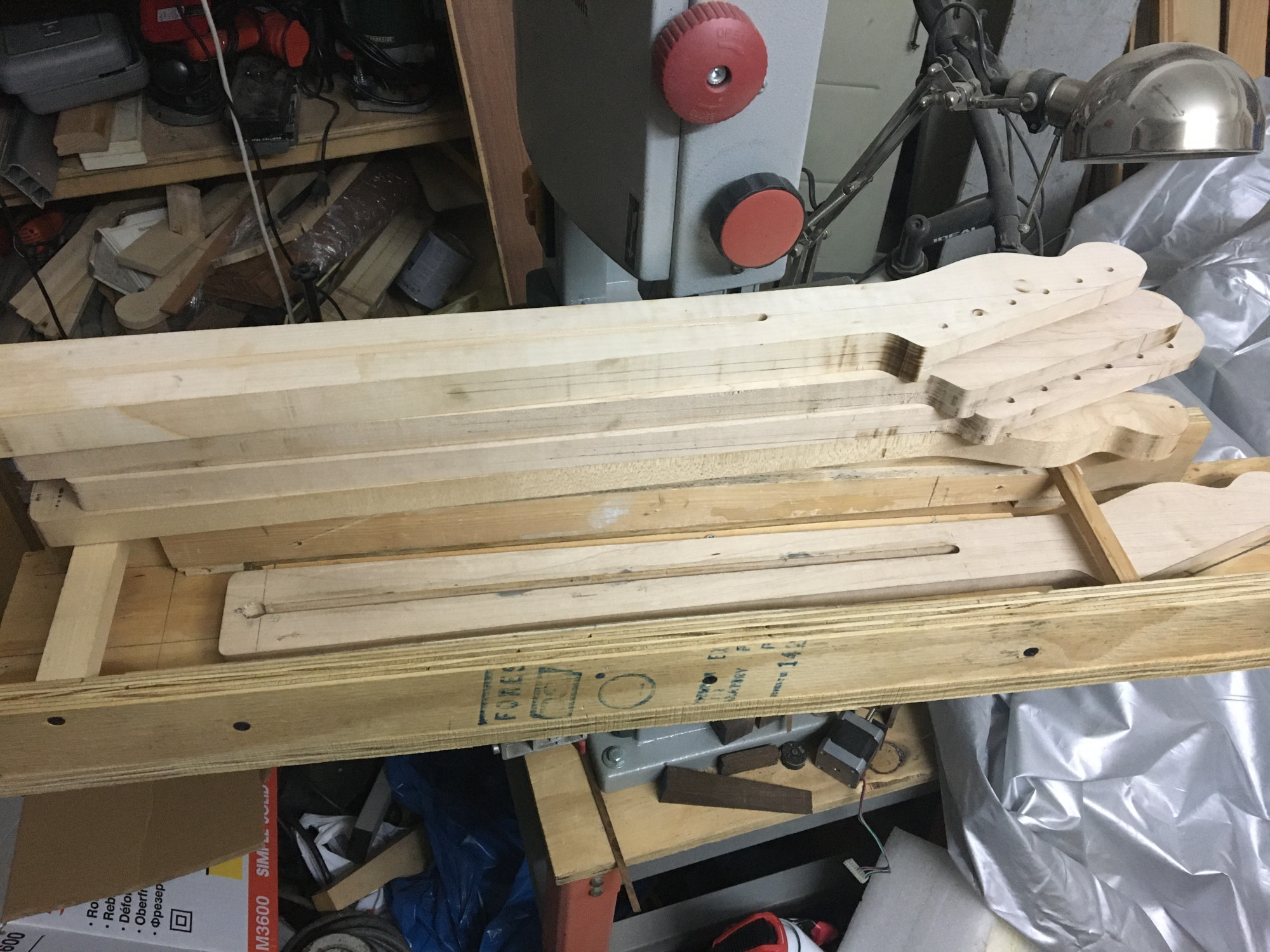

Ξεκίνησα να φτιάχνω πέντε (5) μπράτσα ταυτόχρονα από απλό κελεμπέκι ώστε να αποκτήσω την τεχνογνωσία πριν ασχοληθώ με το τελικό κομμάτι οπότε όλες οι εργασίες γίνονταν επι πέντε για να είμαι σίγουρος ;D

Γρηγόρης Μαυρακης

  • Hero Member
  • *****
  • Μηνύματα: 1.363
  • Αγαπημένο ξύλο: Ινδικος παλισανδρος
  • Αριθμός κατασκευών: Καμμια
Απ: Μπράτσο Telecaster ένα κομμάτι flame maple
« Απάντηση #1 στις: Νοέμβριος 25, 2019, 11:34:18 μμ »
Μια απορία...τα 5 κελεμπεκενια μπράτσα πέτυχαν??Και αν ναι ποια θα είναι η μοίρα τους???Μια ανιδιοτελής ερώτηση..χαχαχαχα..

Νάσος

  • Hero Member
  • *****
  • Μηνύματα: 1.923
  • Αγαπημένο ξύλο: Παλίσανδρος / Bumbiga
  • Αριθμός κατασκευών: 9
Απ: Μπράτσο Telecaster ένα κομμάτι flame maple
« Απάντηση #2 στις: Νοέμβριος 26, 2019, 12:33:07 πμ »
Χα χα κατ ευθείαν στο ψητό!
Τα υπόλοιπα θα περιμένουν τη σειρά τους, κάποια πέτυχαν κάποια όχι τόσο όπως θα δούμε παρακάτω ;D
Ανεβάζω και φωτο γιατι μια φωτο χίλιες λέξεις..

Νάσος

  • Hero Member
  • *****
  • Μηνύματα: 1.923
  • Αγαπημένο ξύλο: Παλίσανδρος / Bumbiga
  • Αριθμός κατασκευών: 9
Απ: Μπράτσο Telecaster ένα κομμάτι flame maple
« Απάντηση #3 στις: Νοέμβριος 26, 2019, 12:42:58 πμ »

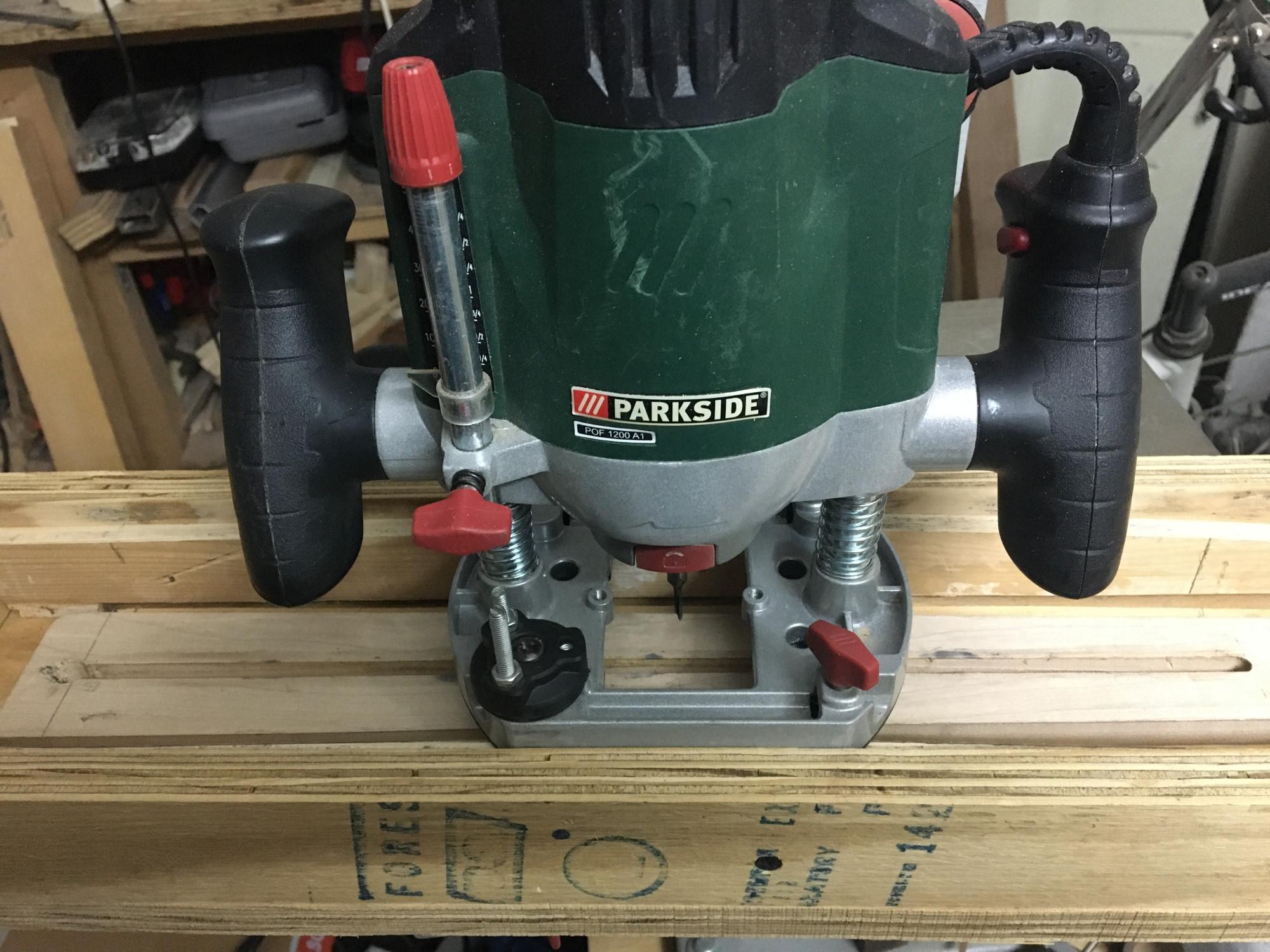

Το κοπτικό που φαίνεται στο ρούτερ δεν ειναι αυτό που ανοίχτηκε το κανάλι, ανοίχτηκε με κοπτικό 6mm
μετά το άνοιγμα του καναλιού κατ ευθείαν στο ψητό

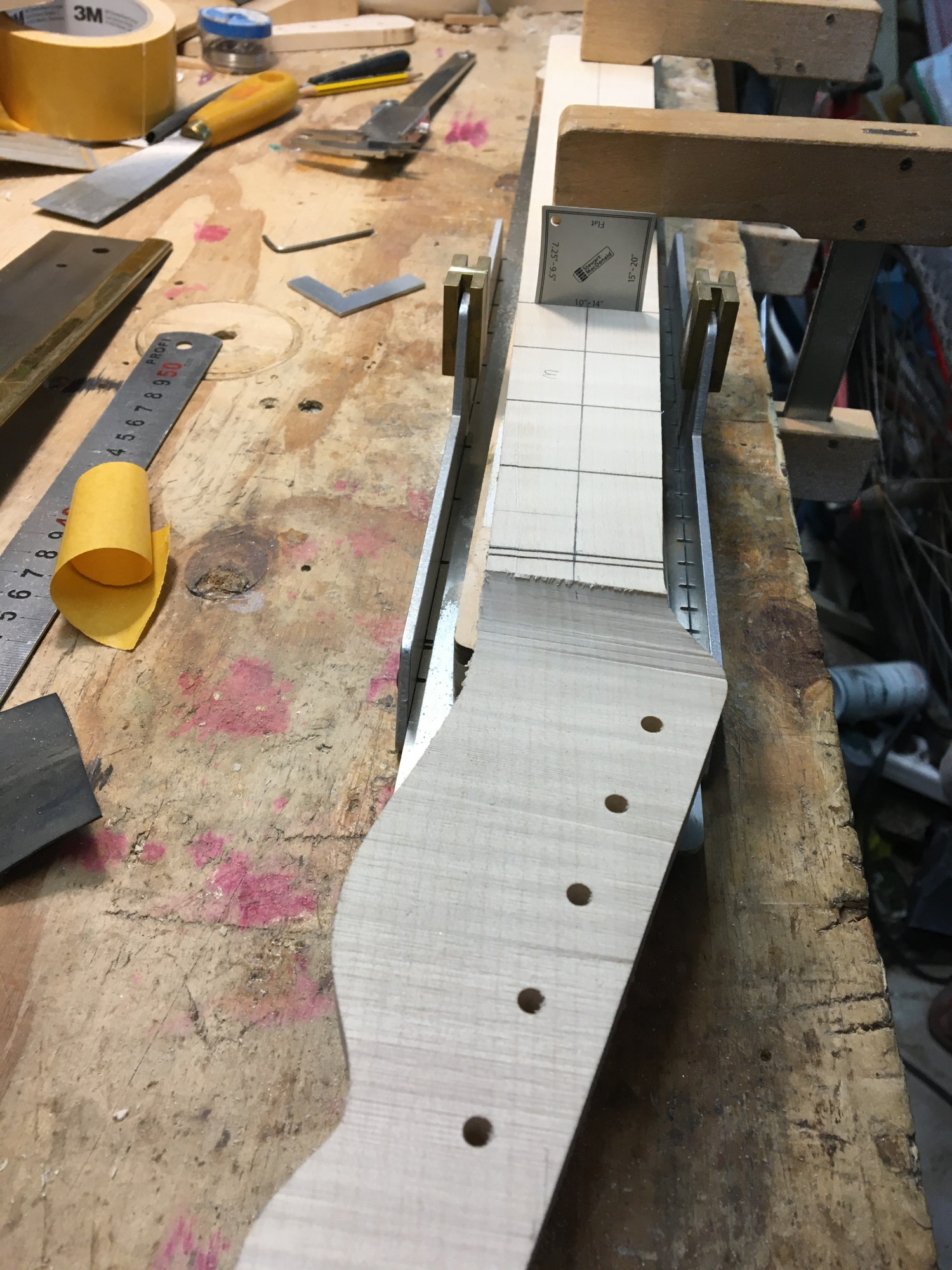

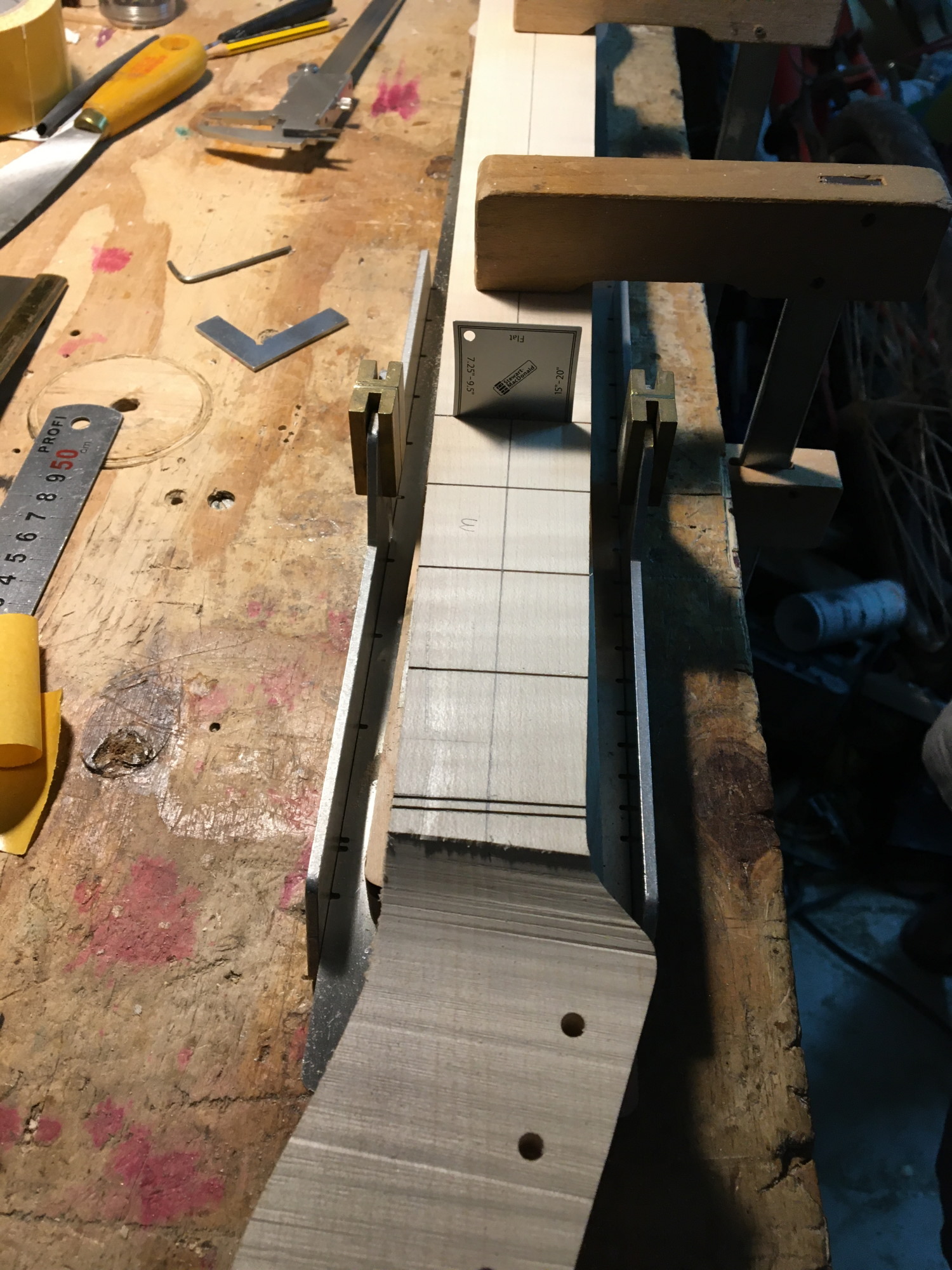

χάραγμα για τα τάστα απ ευθείας στο μπράτσο ;D
Πρώτη φορά... one piece neck

Νάσος

  • Hero Member
  • *****
  • Μηνύματα: 1.923
  • Αγαπημένο ξύλο: Παλίσανδρος / Bumbiga
  • Αριθμός κατασκευών: 9
Απ: Μπράτσο Telecaster ένα κομμάτι flame maple
« Απάντηση #4 στις: Νοέμβριος 26, 2019, 12:58:51 πμ »

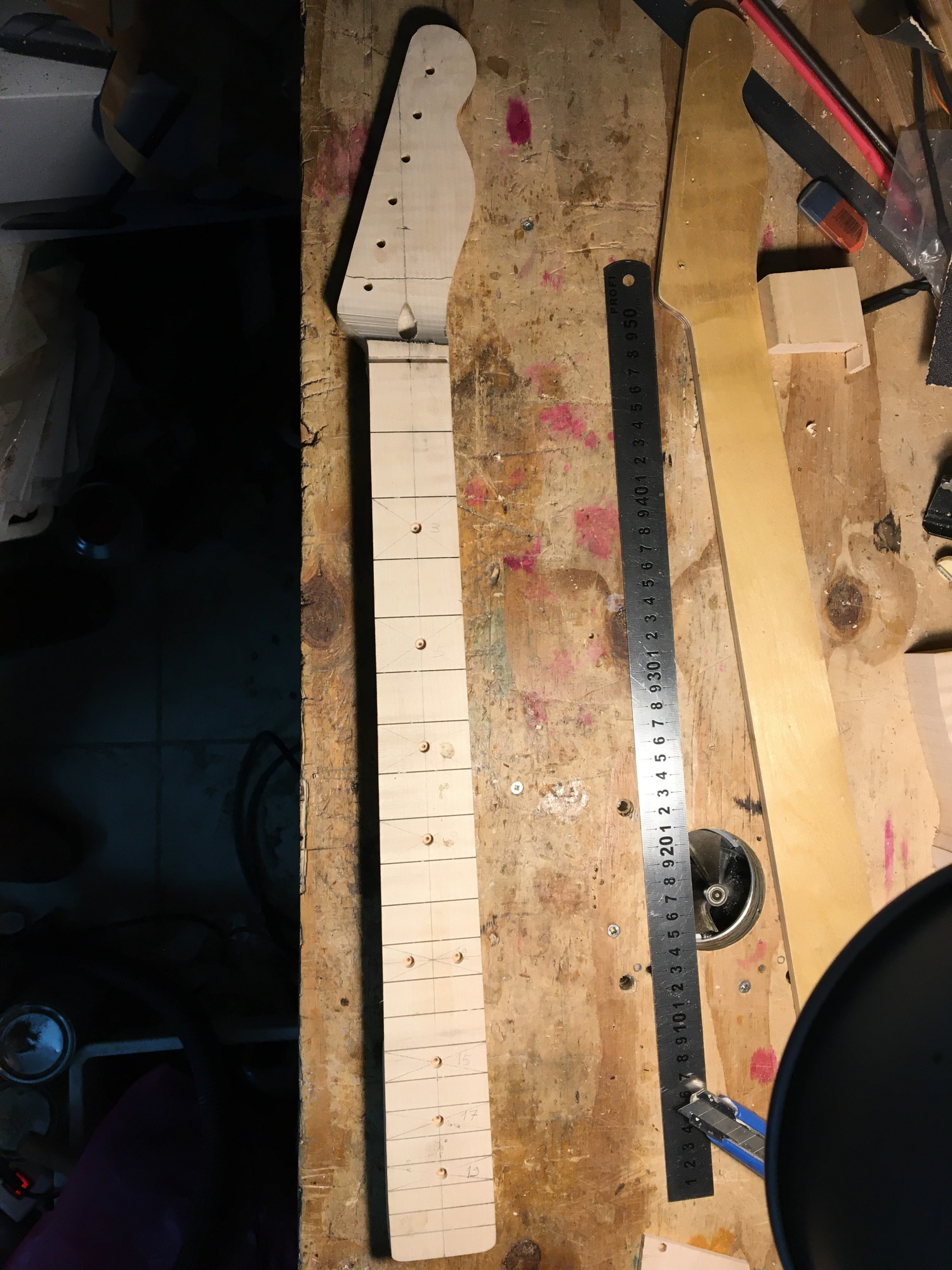

Και μετά το χάραγμα σε 25,5 inches προχωράμε στα δύσκολα >:(

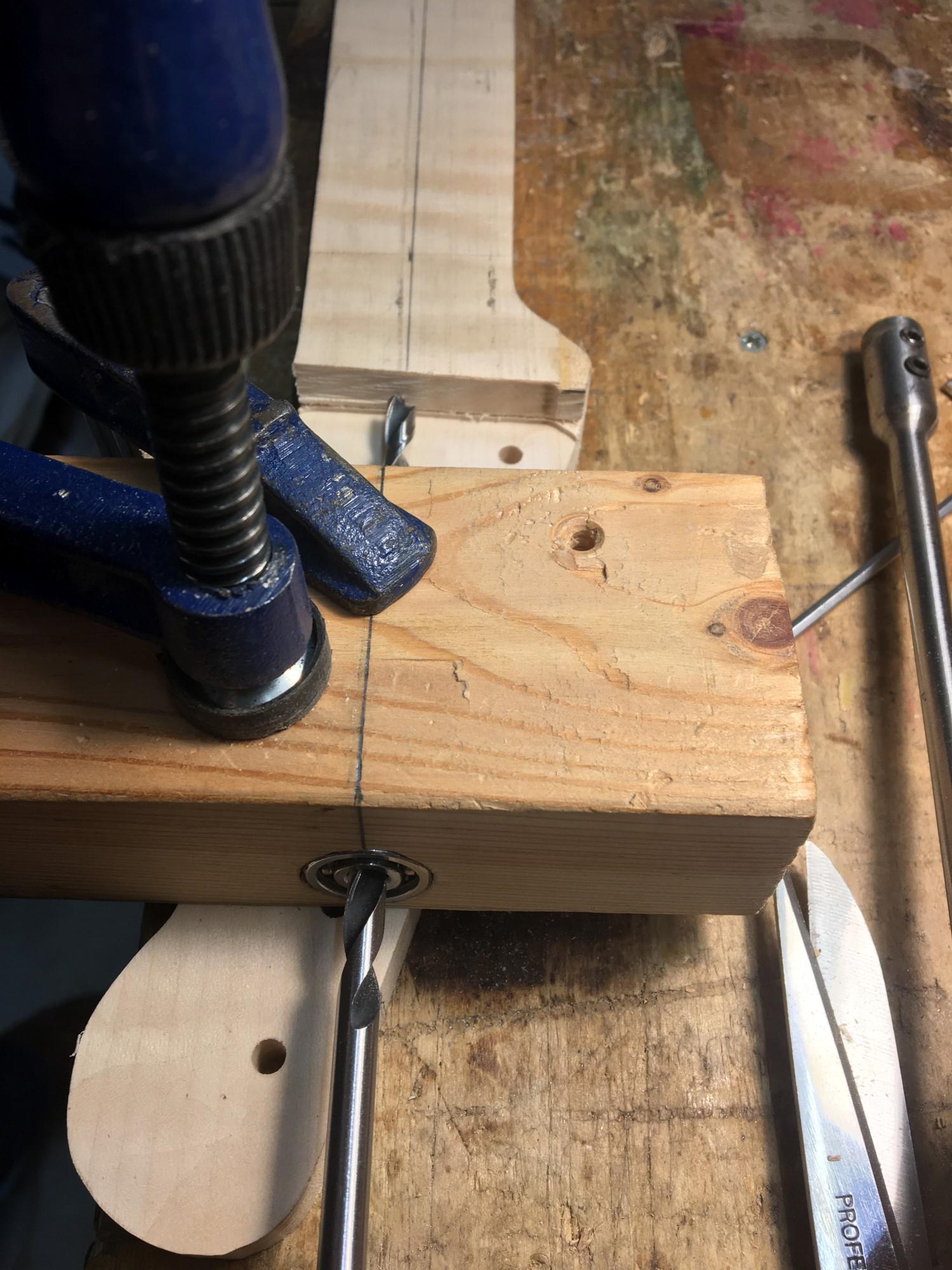

Τρύπημα απο την πάνω μεριά στο headstock (καράολο) υπο γωνία 3 μοίρες ώστε η μία τρύπα να πέσει ακριβώς στην κάτω μεριά του καναλιού
Επιτυχία 2/5
Δύο μόνο έπεσαν ακριβώς με ακρίβεια 0,5 mm τά υπόλοιπα πήγαν στο γάμο του Καραγκιόζη όχι πως θα πάνε χαμένα, έφτιαξα καβίλια έξι χιλιοστά την κόλλησα μέσα στην λάθος τρύπα και ξανατρύπησα με μεγαλύτερη επιτυχία

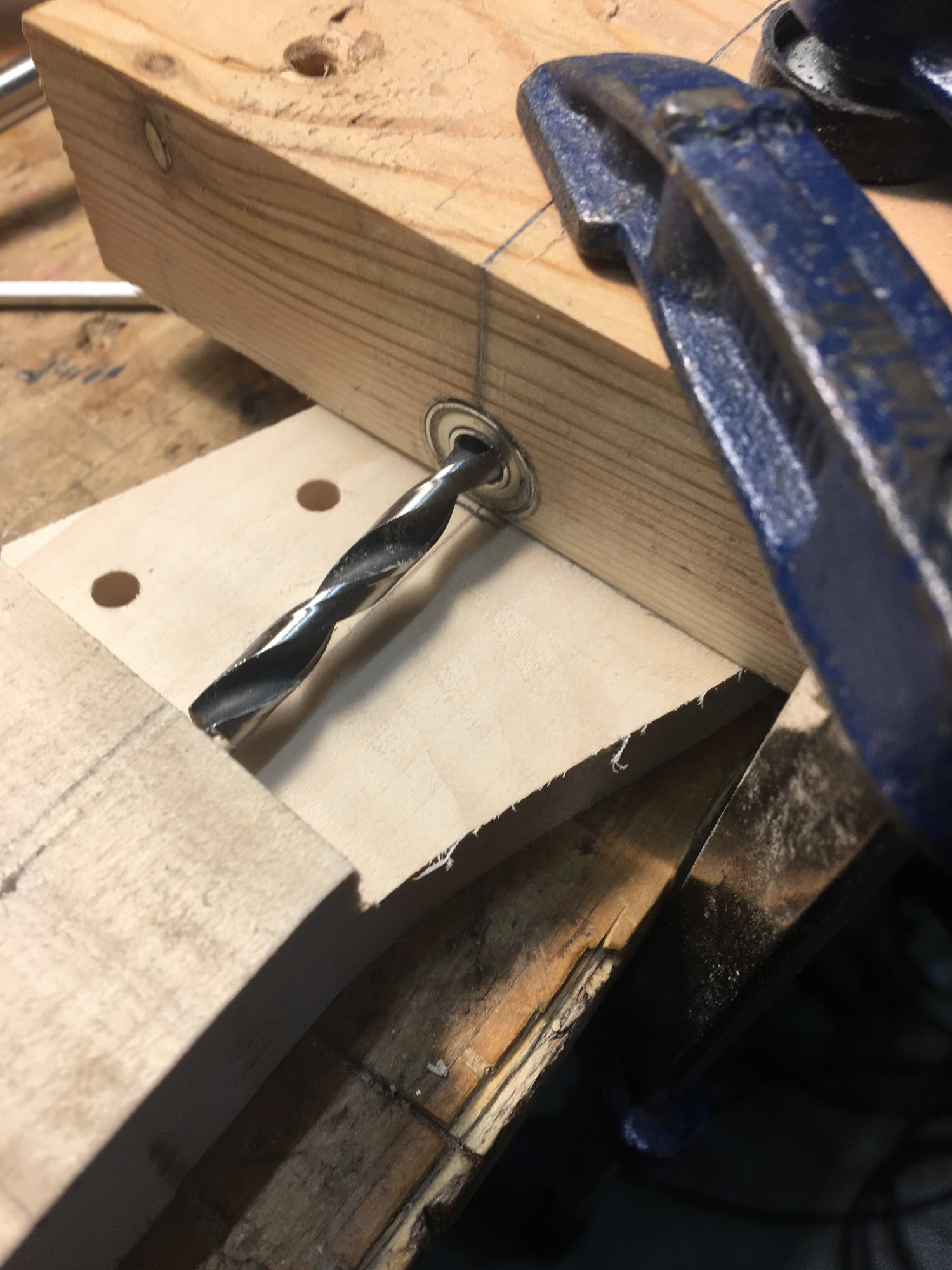

Για να καταφέρω τις τρύπες στο κέντρο έφτιαξα template με ρουλεμάν ;D
Παρ όλα αυτά δεν με ικανοποιεί αυτή η λύση και σκέφτομαι να την τροποποιήσω για καλύτερη ακρίβεια.
Ιδωμεν

steliosguitar

  • Moderator
  • Hero Member
  • *****
  • Μηνύματα: 6.215
  • Αριθμός κατασκευών: #72
  • Περιοχή: Ελληνικό
Απ: Μπράτσο Telecaster ένα κομμάτι flame maple
« Απάντηση #5 στις: Νοέμβριος 26, 2019, 07:06:37 πμ »
τι λε ρε νασο, τρομερα πραγματα! μπραβο!

χαιρομαι που σε βλεπω εν δραση...  {music008}
τιποτε καλυτερο απο μια κιθαρα.
εκτος ισως απο δυο...

Stergios_lutherie

  • Hero Member
  • *****
  • Μηνύματα: 970
  • Αγαπημένο ξύλο: Αυτο που εχω διαθεσιμο
  • Αριθμός κατασκευών: 11
Απ: Μπράτσο Telecaster ένα κομμάτι flame maple
« Απάντηση #6 στις: Νοέμβριος 26, 2019, 09:03:13 πμ »
Νάσο, περιμένω εκστατικός να το δώ...
Και αυτό το πέντε-πέντε πολύ με ερεθίζει κι αρχίζει να μου βάζει ιδέες.
Αντε τροποποίησε το template  {celebrate004}

Νάσος

  • Hero Member
  • *****
  • Μηνύματα: 1.923
  • Αγαπημένο ξύλο: Παλίσανδρος / Bumbiga
  • Αριθμός κατασκευών: 9
Απ: Μπράτσο Telecaster ένα κομμάτι flame maple
« Απάντηση #7 στις: Νοέμβριος 26, 2019, 08:53:50 μμ »
Δεν πρόκειται για τροποποίηση του template
Θα διερευνήσω αν μπορώ να ανοίξω την τρύπα απο την μεριά που έγινε το κανάλι ;D

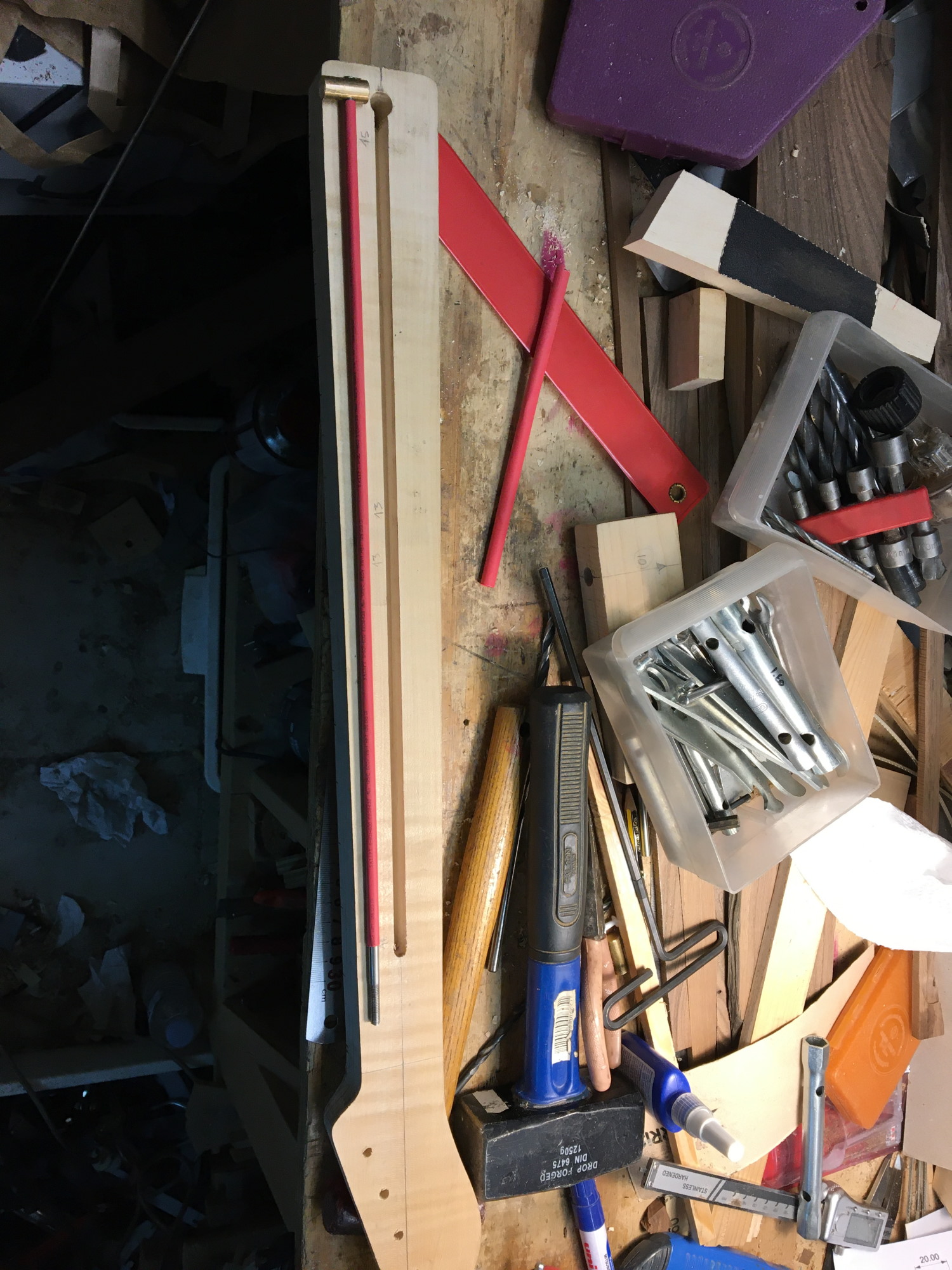

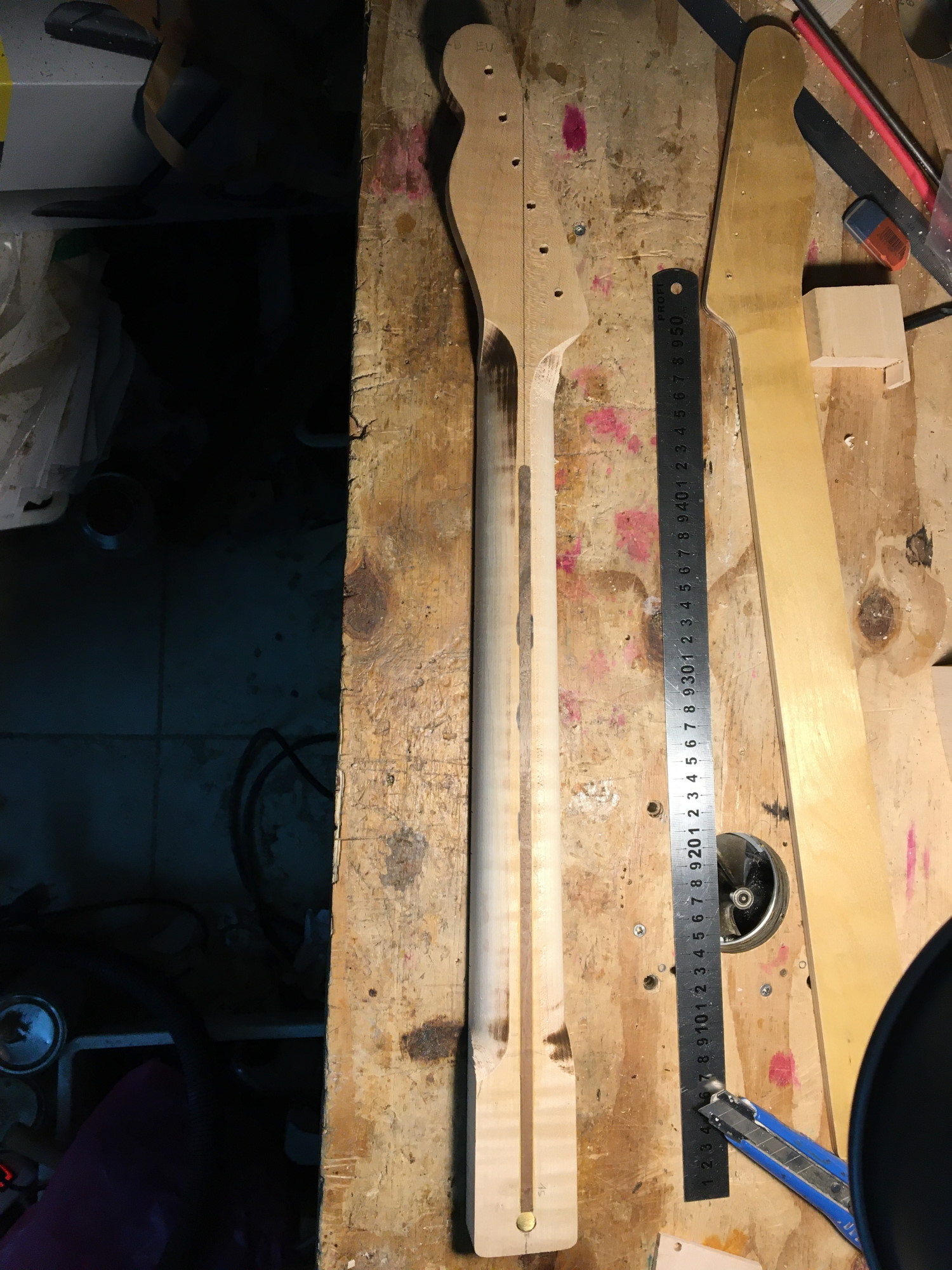

Εργασιών συνέχεια με πέρασμα του truss rod που φτιάχτηκε στο χέρι απο έλασμα 5mm
Αριστερά η ορειχάλκινη "άγκυρα" χορηγία του Θάνου :)
Μπήκε στη θέση του και το υπόλοιπο καλύφθηκε απο καρυδιά 6mm
μετά απο αυτό δίνεται η κούρμπα στο μπράτσο με το γιγαντιαίο κοπτικό διαμέτρου 1/2in με R 25,4mm (φαίνεται στην τρύπα του πάγκου με το Makitta απο κάτω)

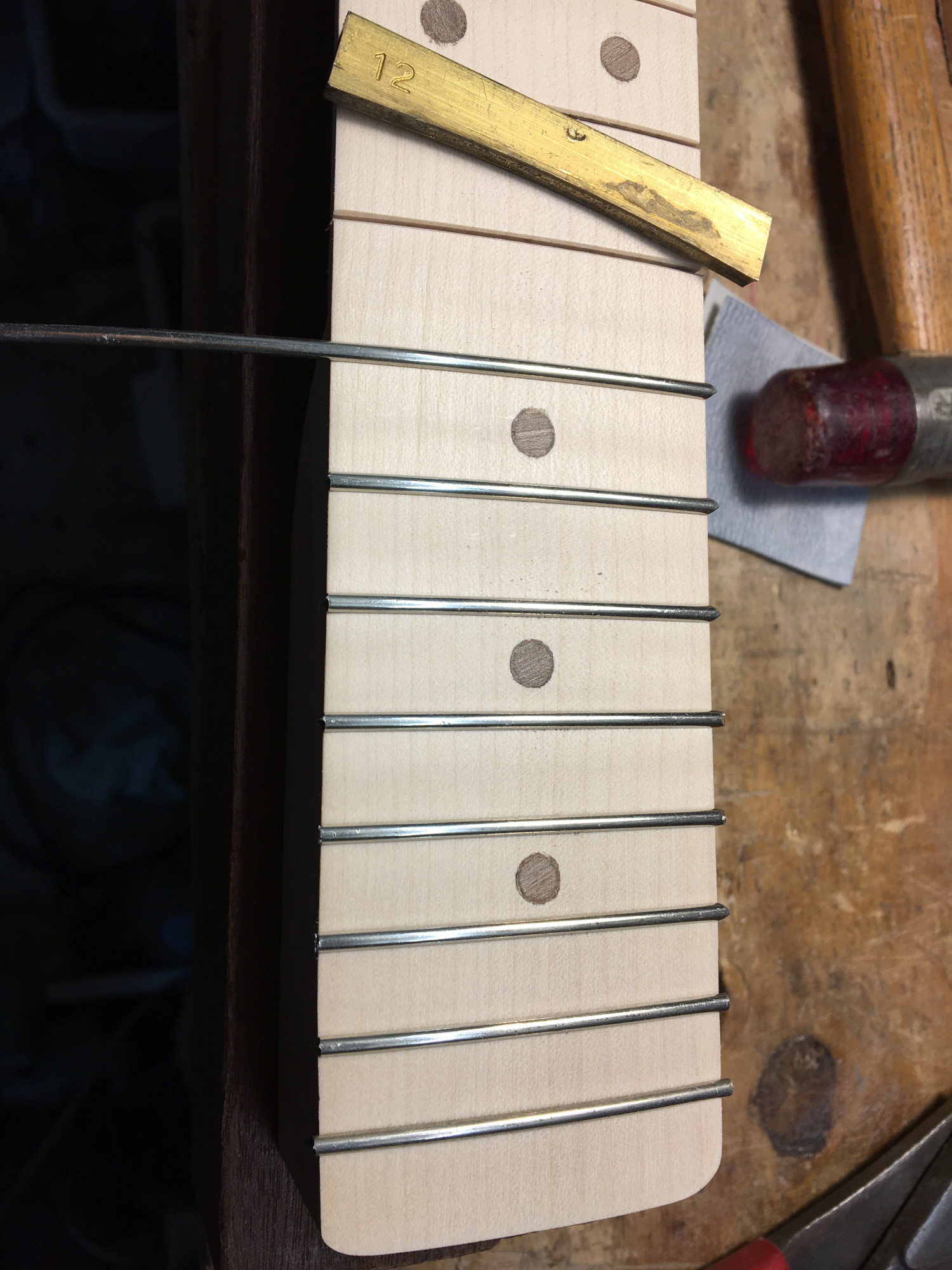

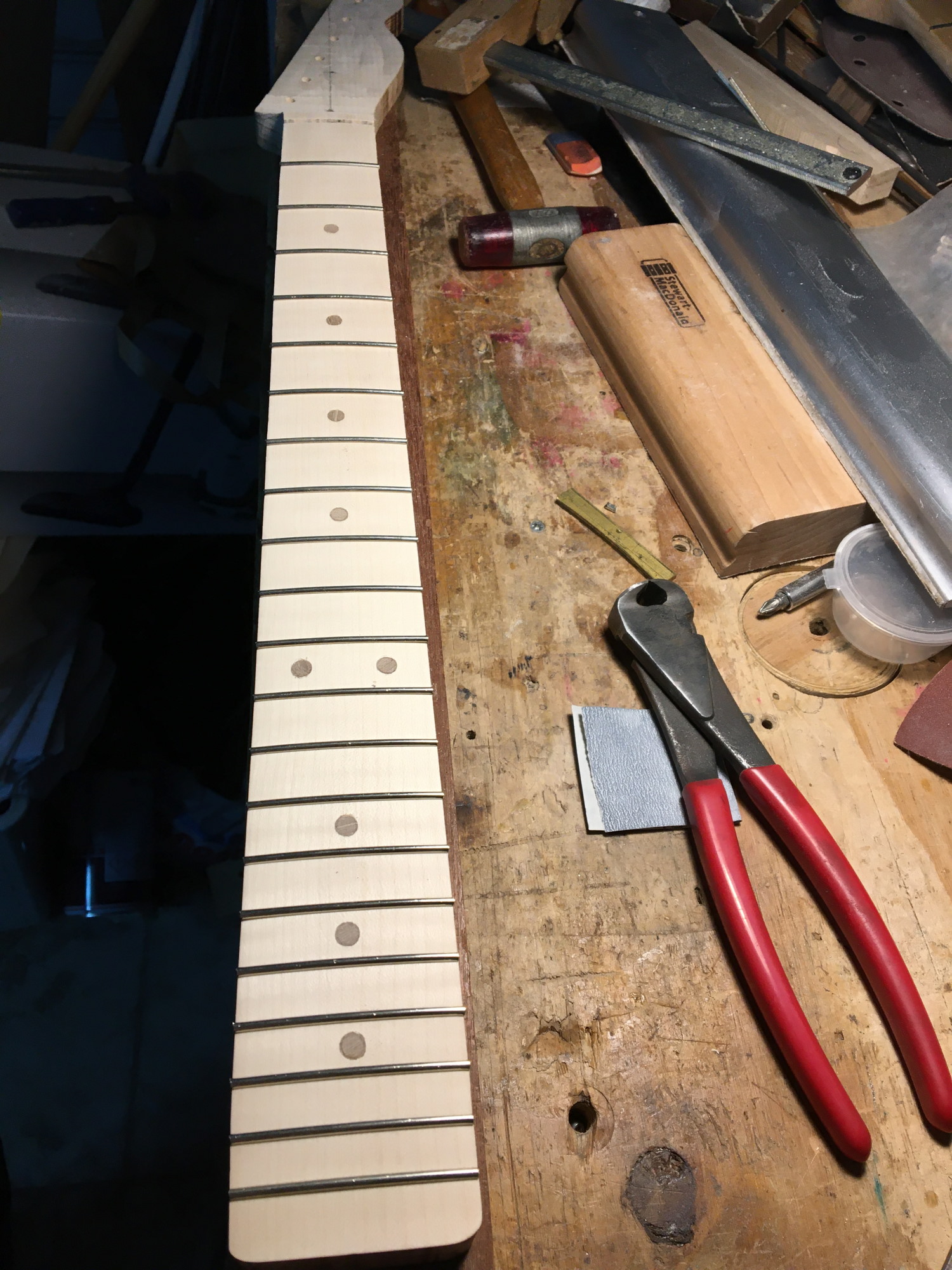

Σειρά έχουν τα τάστα που ειναι medium jambo της Hosco
Τελικό λιμάρισμα και φινίρισμα στα τάστα

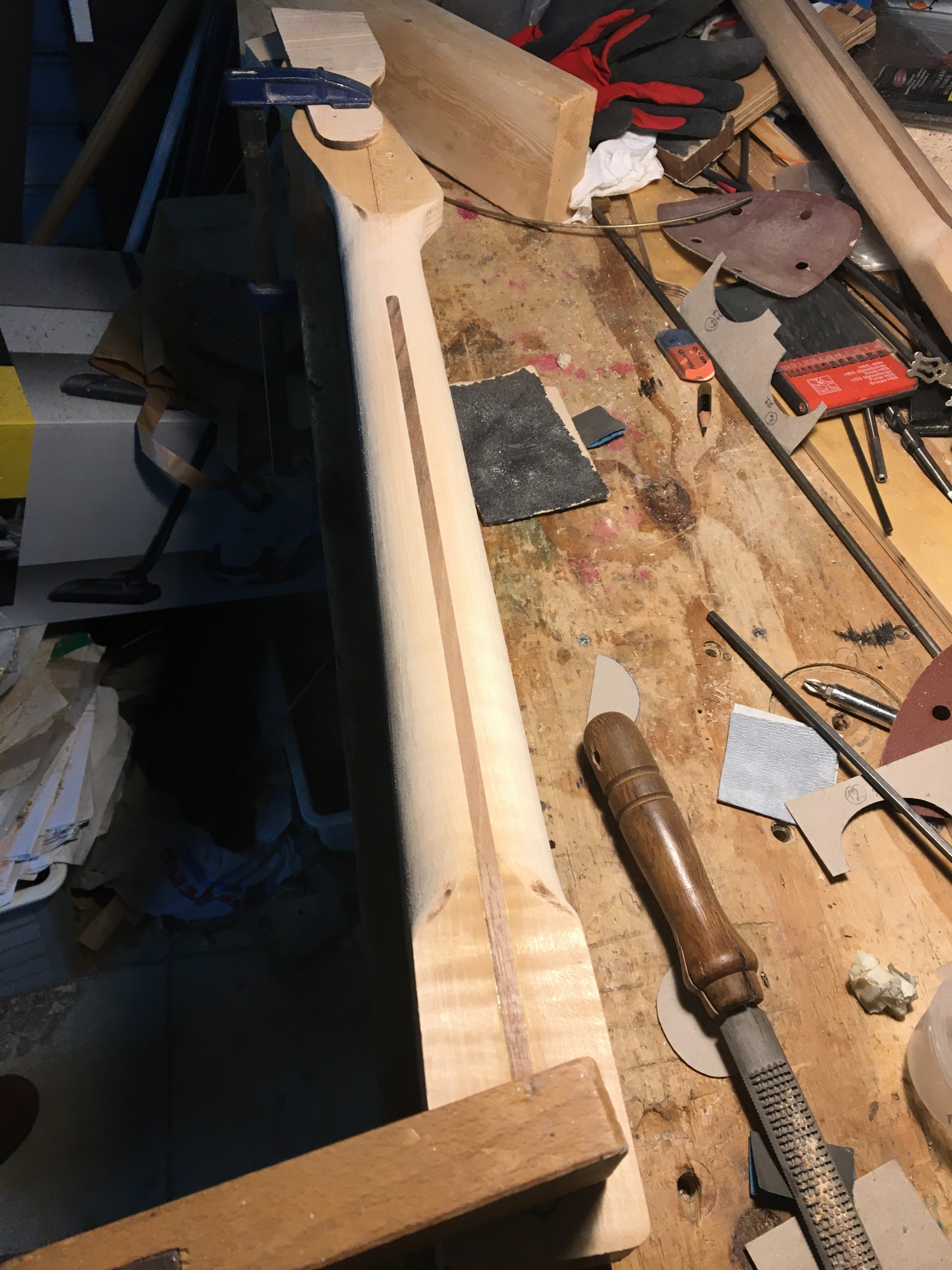

Ρασπάρισμα απο πίσω - τώρα μοιάζει με μπράτσο κιθάρας :)

Νάσος

  • Hero Member
  • *****
  • Μηνύματα: 1.923
  • Αγαπημένο ξύλο: Παλίσανδρος / Bumbiga
  • Αριθμός κατασκευών: 9
Απ: Μπράτσο Telecaster ένα κομμάτι flame maple
« Απάντηση #8 στις: Νοέμβριος 26, 2019, 08:57:45 μμ »
Και η τελευταία για σήμερα

Γιάννης Καραβασίλης

  • Hero Member
  • *****
  • Μηνύματα: 952
  • Αγαπημένο ξύλο: Μουριά
  • Αριθμός κατασκευών: 6
Απ: Μπράτσο Telecaster ένα κομμάτι flame maple
« Απάντηση #9 στις: Νοέμβριος 26, 2019, 09:38:08 μμ »
Βιομηχανία ρε φίλε...!!!!! Τι να πω....;;; πολλά πολλά μπράβο...!!!!!! Έχω να μάθω πολλά από εσένα. Καλή συνέχεια.  {celebrate012}

Aggelos83

  • Full Member
  • ***
  • Μηνύματα: 124
  • Αγαπημένο ξύλο: maple
Απ: Μπράτσο Telecaster ένα κομμάτι flame maple
« Απάντηση #10 στις: Νοέμβριος 26, 2019, 09:45:20 μμ »
Μπράβο Νάσο, πολύ ωραία δουλειά και πολύ ωραίο το flame..!

Ιωσήφ Τορρένς

  • Hero Member
  • *****
  • Μηνύματα: 3.086
  • Αριθμός κατασκευών: Λίγα πράματα
  • Περιοχή: Αθήνα Κυψέλη
Απ: Μπράτσο Telecaster ένα κομμάτι flame maple
« Απάντηση #11 στις: Νοέμβριος 26, 2019, 10:35:51 μμ »
Θαυμάζω και σέβομαι τον τρόπο που κυνηγάς την τελειότητα !

Κάθε ευκολία για τη συνέχεια !  :)
Τίποτα δεν ισιώνει από μόνο του ... θέλει πολλή δουλειά ...
Να είστε όλοι καλά ! ... για να ισιώνετε τα "στραβά " ...

sakkalis

  • Moderator
  • Hero Member
  • *****
  • Μηνύματα: 2.046
Απ: Μπράτσο Telecaster ένα κομμάτι flame maple
« Απάντηση #12 στις: Νοέμβριος 27, 2019, 09:19:39 πμ »
Νάσο ωραίο το αποτέλεσμα και η όλη δουλειά αλλά μου γεννά μια απορία.
Βάζοντας την την βέργα από κάτω και κλείνοντας της μόνο με ένα ψιλό κομμάτι ξύλο, δεν είναι πιο επικύνδυνο σε σχέση με το να μπει από πάνω, να μπει το ίδιο ψιλό κομμάτι ξύλου αλλά και να κουμπώσει και η ταστιέρα από πάνω. Λογικά είναι σαφώς πιο ενισχυμένο. Με την μέθοδο αυτήν που έκανες δεν υπάρχει κίνδυνος να φύγει το ξύλο που έβαλες από κάτω εάν σφίξεις πολύ;
Εγώ τις προάλες άλλαξα χορδές στην SG που έφτιαξα και από χορδές σκληρές που είχε πέρασα μαλακές. Το μάνικο πήρε την επομένη (μονοκόματη καρυδιά βλέπεις χωρίς κόντρες ). Κάθισα λοιπόν και την έφερα με την βέργα στα ίσια. Και δώστου να σφίγγει θέλωντας δύναμη, και δώστου τρίζει και να φοβόμουν μην μου πετάξει την ταστιέρα στον αέρα. Στο τέλος όλα εντάξει αλλά αγχώθηκα μιας και δεν έχω εμπειρίες με τις βέργες.
Δημήτρης Σ.

''Το όνειρο που σ’ έφερε μια μέρα ως εδώ, σήμερα καίγεται, σκουριάζει και σε διώχνει.
Μια σε κρατάει στη γη, μια σε ξερνάει στον ουρανό, το ίδιο όνειρο σε τρώει και σε γλιτώνει.''

Νάσος

  • Hero Member
  • *****
  • Μηνύματα: 1.923
  • Αγαπημένο ξύλο: Παλίσανδρος / Bumbiga
  • Αριθμός κατασκευών: 9
Απ: Μπράτσο Telecaster ένα κομμάτι flame maple
« Απάντηση #13 στις: Νοέμβριος 27, 2019, 10:55:02 μμ »
Δεν υπάρχει πρόβλημα η fender το κάνει από το 1953
Τι βέργα έβαλες στην κιθάρα?
Αν έβαλες βέργα με  δύο κομμάτια σίδερο ρυθμίζει πολύ εύκολα και δεν θα πρέπει να έχεις τριξίματα κλπ
Αυτό το μπράτσο ρυθμίζει κάπως χειρότερα γιατί ειναι μονό και πρέπει να πάει κόντρα στα ξύλα
Αν σκάψεις από την μεριά της ταστιέρας ειναι ευκολότερο αλλά δεν υπάρχει περίπτωση να φτιάξεις μπράτσο+ταστιέρα ένα μονοκόμματο κομμάτι ξύλου ;D

sakkalis

  • Moderator
  • Hero Member
  • *****
  • Μηνύματα: 2.046
Απ: Μπράτσο Telecaster ένα κομμάτι flame maple
« Απάντηση #14 στις: Νοέμβριος 28, 2019, 08:59:22 πμ »
Καλημέρα Νάσο και ευχαριστώ για την απάντηση.
Η βέργα που έβαλα ήτανε διπλής.
Τώρα σχετικά με το μονοκόμματο ξύλο μπράτσο ταστιέρα, εκτός από την εμφάνιση πιστεύεις ότι δίνει κάποιο πλεονέκτημα σε σχέση με τη ξεχωριστή ταστιέρα.
Γενικά πάντως και για τις αντοχές σε σκεύρωμα ο συνδυασμός διαφορετικών ξύλων λογικά δίνει μεγαλύτερες αντοχές.
