Αποστολέας Θέμα: Τριβείο τυμπάνου - Επιτέλους!  (Αναγνώστηκε 2801 φορές)

ΚαΠα

  • Hero Member
  • *****
  • Μηνύματα: 1.560
Τριβείο τυμπάνου - Επιτέλους!
« στις: Μάιος 20, 2019, 11:42:16 μμ »

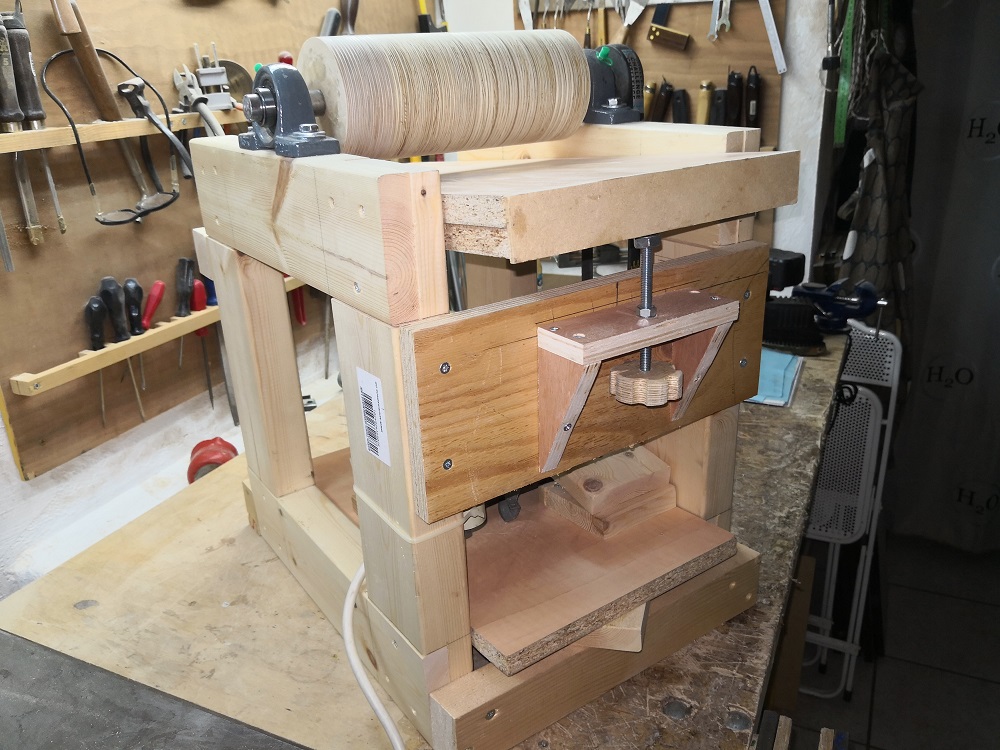

Το σχεδίαζα από καιρό και ζήλευα τους φίλους που το είχαν ήδη φτιάξει.

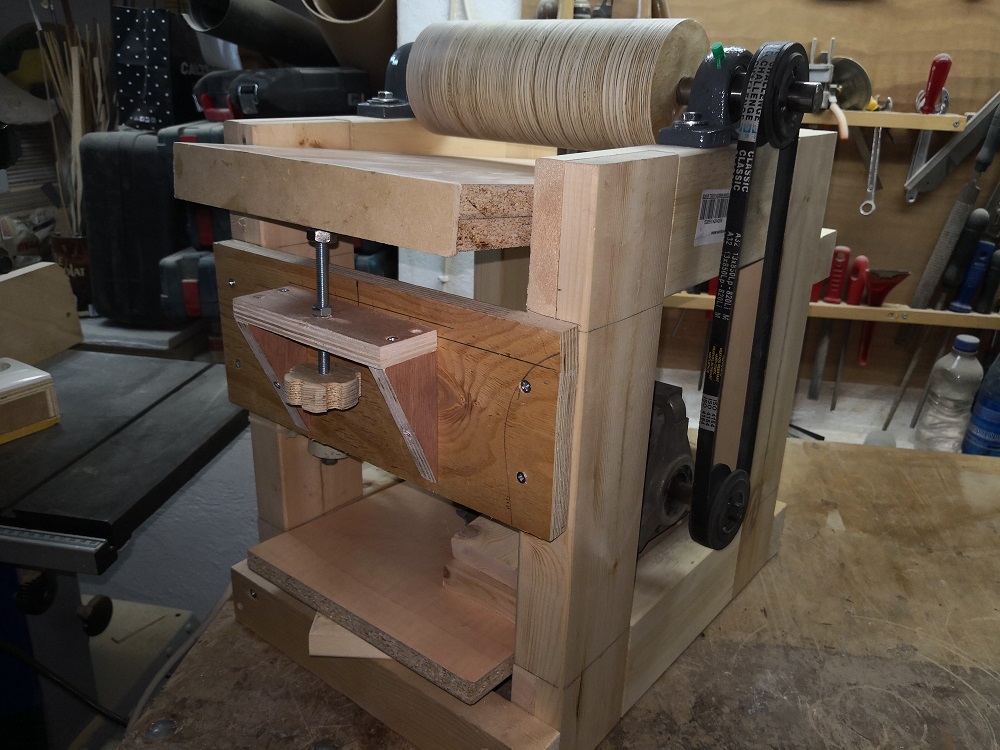

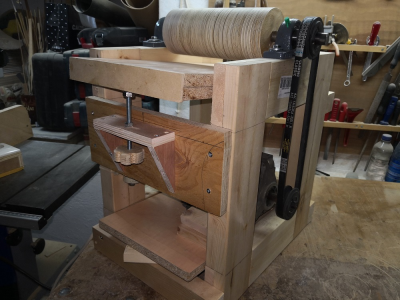

Λόγω περιορισμένου χώρου έπρεπε να φτιάξω κάποιας μορφής μικρού τριβείου πάγκου. Κάτι που να μπορώ να το αποθηκεύω σε κάποια γωνιά και να το βάζω στον πάγκο όταν χρειάζεται. Εξέτασα διάφορες εκδοχές και μεγέθη και κατέληξα στην παρακάτω κατασκευή.

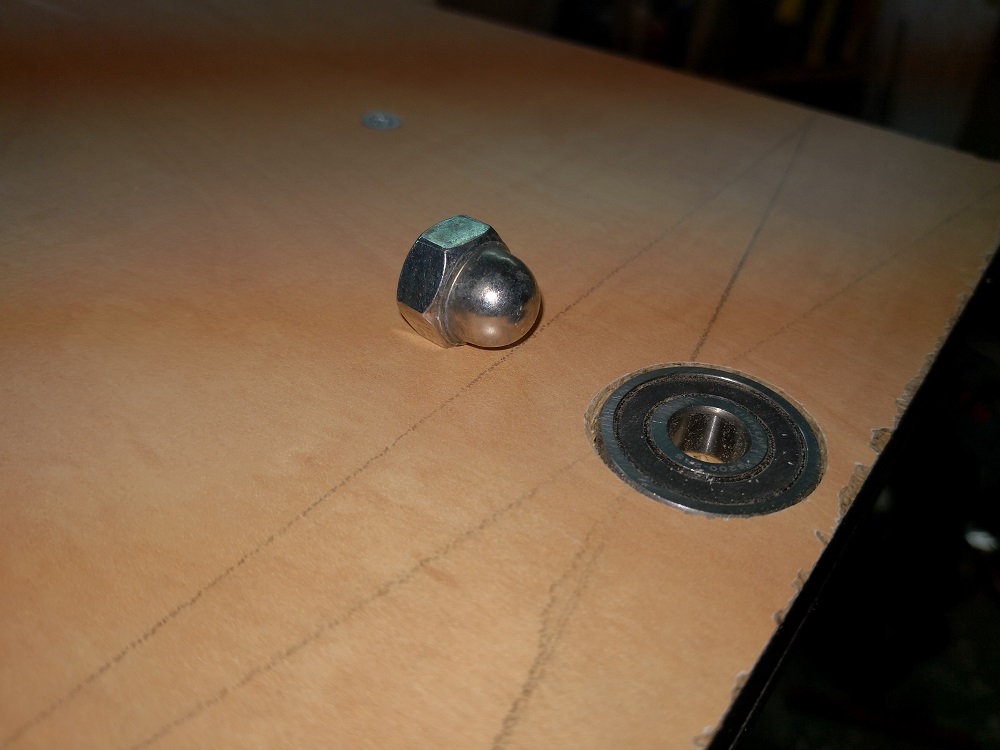

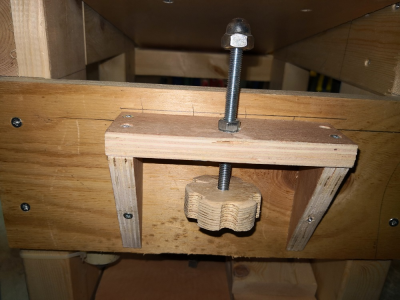

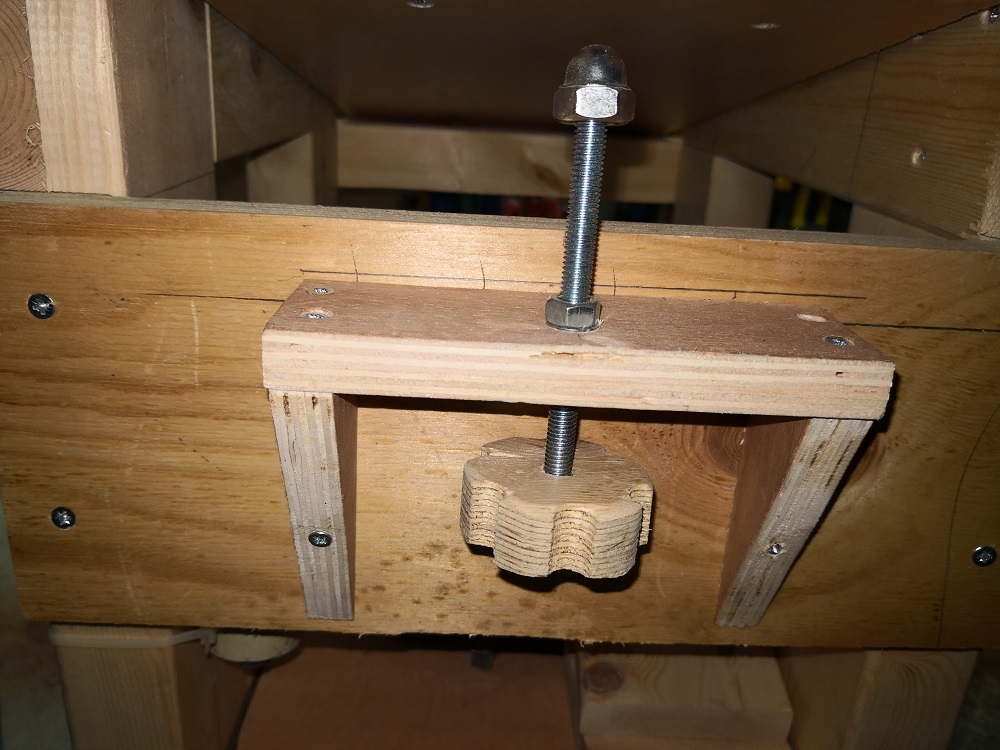

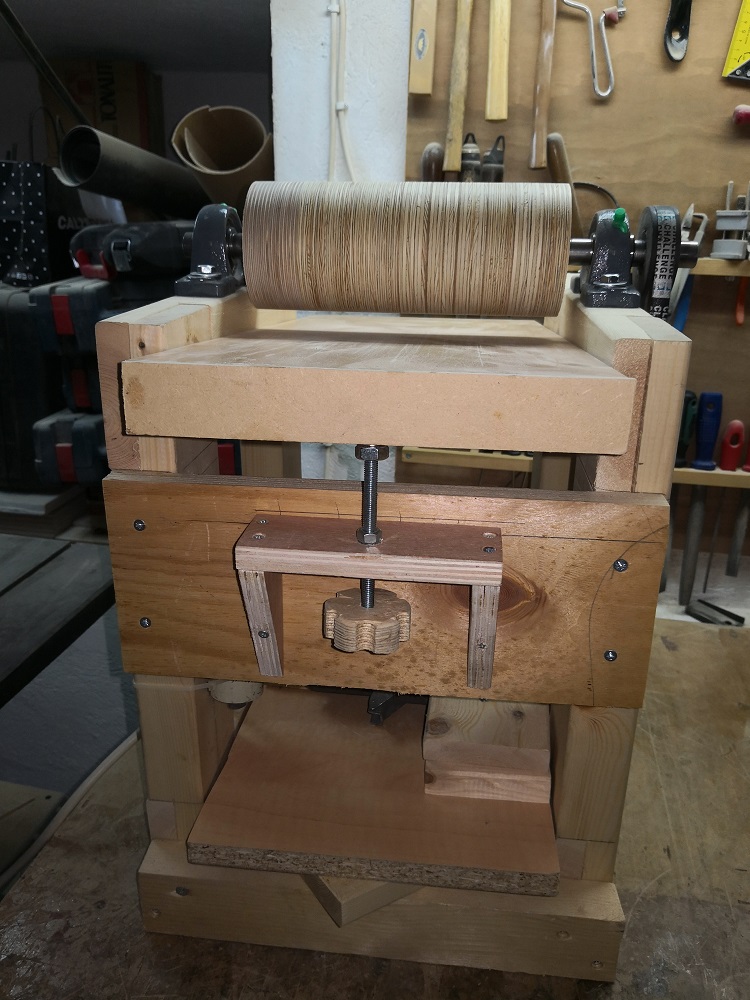

Για το μηχανισμό ανύψωσης χρησιμοποίησα μια μούφα 8mm στην οποία βιδώνει αντίστοιχη βίδα, Στο κεφάλι της βίδα έφτιαξα ένα ξύλινο μπουτόν περιστροφής. Η βίδα τελειώνει σε τυφλό παξιμάδι (τώρα το έμαθα κι εγώ ότι υπάρχει τέτοιο). Στο σημείο που ακουμπά κάτω από την ανακλινόμενη τράπεζα, για να γλυτώσω τις τριβές, έχω ενθέσει ένα μικρό ρουλεμάν με εσωτερική διάμετρο 10mm.


 [ Invalid Attachment ]

Blog "ΕΛΛΗΝΕΣ ΟΡΓΑΝΟΠΟΙΟΙ" http://greekluthiers.wordpress.com/
Blog "ΕΡΑΣΙΤΕΧΝΗΣ ΟΡΓΑΝΟΠΟΙΟΣ" http://organopoios.wordpress.com/

ΚαΠα

  • Hero Member
  • *****
  • Μηνύματα: 1.560
Απ: Τριβείο τυμπάνου - Επιτέλους!
« Απάντηση #1 στις: Μάιος 21, 2019, 12:09:18 πμ »
Διαστάσεις:
Το φέρον πλαίσιο με τα δοκάρια είναι 40Χ45 cm
Το τριβείο έχει ωφέλιμο πλάτος τριβής 25 εκατοστά. Η ανακλινόμενη τράπεζα είναι 26Χ47 cm και αποτελείται από δύο μελαμίνες 18mm εκάστη. Δυνατότητα για τρίψιμο μέχρι ύψος 4,5cm.

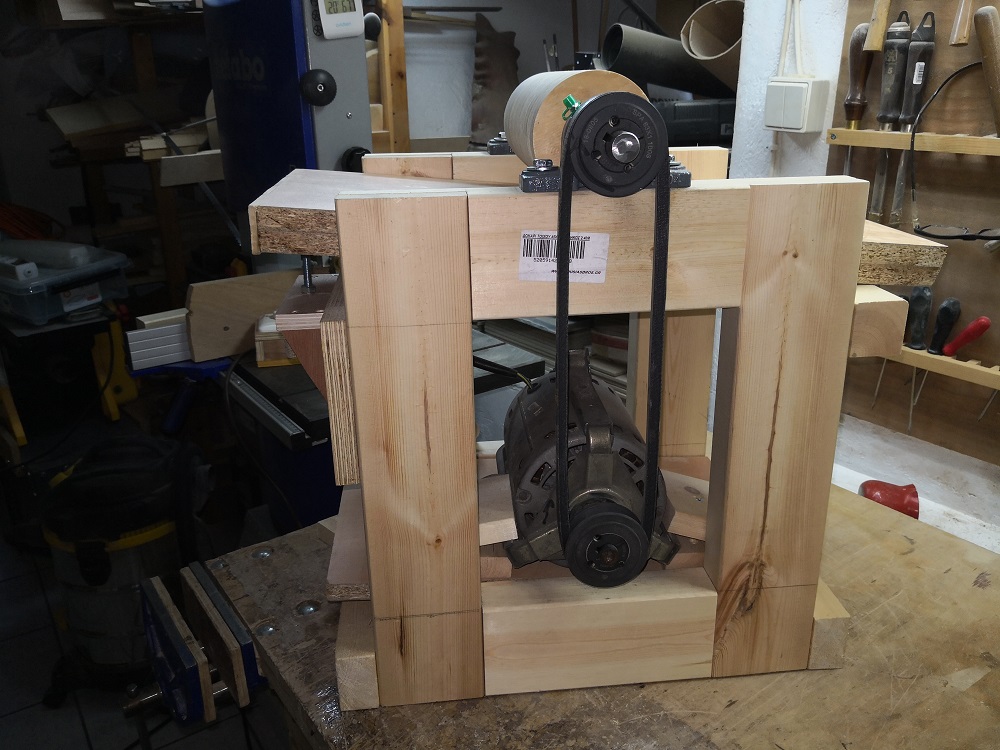

Απόσταση από άξονα του μοτέρ σε άξονα τυμπάνου 32cm.

Μοτέρ:
To μοτέρ μου το έδωσε ο αδελφός μου και προέρχεται από αποξήλωση συστήματος εξαερισμού. Πρόκειται δηλαδή για μοτέρ μεγάλου ανεμιστήρα στον οποίο δεν αναγράφονται στοιχεία ισχύος. Το μοτέρ αποδείχτηκε παραπάνω από επαρκές κατά το "ρεκτιφιέ" του τυμπάνου.

Κόστος:
Εκτός από τον άξονα, τα ρουλεμάν στήριξης και τις τροχαλίες, από ξύλα αγοράστηκαν μόνο τα δύο καδρόνια 4,5Χ9,5 cm. Τα υπόλοιπα ξύλα είναι από ρετάλια που υπήρχαν στο εργαστήρι ή στην αποθήκη. Άρα αυτά που αγόρασα για την κατασκευή υπολογίζω να είναι γύρω στα 50-60€ (δεν έχω κάνει λεπτομερή λογαριασμό, αν ενδιαφέρει κάποιο φίλο μπορώ να βρώ τις αποδείξεις). Ένα μεταχειρισμένο μοτέρ 1hp κοστίζει 50-60€. Καινούργιο 90-100€ (κινέζικο).

Θα πρέπει επίσης να φτιάξω ένα καπάκι για το τύμπανο για να βάζω σκούπα για την απορρόφηση της σκόνης.

Πρόβλημα:
Παρότι οι διαστάσεις είναι μαζεμένες, το βάρος της κατασκευής είναι αρκετά μεγάλο, προφανώς λόγω της υπερδιαστασιοποίησης των καδρονικών του φέροντος πλαισίου. Είπα να κάνω κάτι στιβαρό αλλά το παράκανα. Λόγω των δεκαετιών που έχω πλέον στην πλάτη και λόγω μέσης, έπρεπε να περιμένω ότι το βάρος θα ήταν πρόβλημα.

Πιθανές λύσεις:
1) Βάζω την κατασκευή σε δική της βάση (δείχνει απαγορευτική λόγω περιορισμένου χώρου)
2) Κόβω 10 πόντους από το κάτω μέρος του φέροντος πλαισίου (ιδιαίτερα τις τραβέρσες που θα ελαφρύνουν κατά 1-2 κιλά) και μικραίνω αντίστοιχα τον ιμάντα
3) Κάνω την κατασκευή modular. Αφαιρώ το τμήμα του μοτέρ (δηλαδή κόβω την όλη κατασκευή οριζοντίως στη μέση) και βάζω το μοτέρ πάνω από το τύμπανο σε δική του βάση που θα κουμπώνει με την βάση του τυμπάνου. Το μοτέρ με τη βάση του θα μπορεί να αφαιρείται ανεξάρτητα.

Η τελευταία λύση φαίνεται η καλύτερη αλλά να δούμε πως θα υλοποιηθεί. ;D

Καλό βράδυ!
Blog "ΕΛΛΗΝΕΣ ΟΡΓΑΝΟΠΟΙΟΙ" http://greekluthiers.wordpress.com/
Blog "ΕΡΑΣΙΤΕΧΝΗΣ ΟΡΓΑΝΟΠΟΙΟΣ" http://organopoios.wordpress.com/

Ιωσήφ Τορρένς

  • Hero Member
  • *****
  • Μηνύματα: 3.068
  • Αριθμός κατασκευών: Λίγα πράματα
  • Περιοχή: Αθήνα Κυψέλη
Απ: Τριβείο τυμπάνου - Επιτέλους!
« Απάντηση #2 στις: Μάιος 21, 2019, 10:36:02 πμ »
 Μπράβο Παναγιώτη !  Καλοδούλευτο !

 [ Invalid Attachment ]
Τίποτα δεν ισιώνει από μόνο του ... θέλει πολλή δουλειά ...
Να είστε όλοι καλά ! ... για να ισιώνετε τα "στραβά " ...

Μάνος Τουρπάλης

  • Hero Member
  • *****
  • Μηνύματα: 3.095
  • Αριθμός κατασκευών: -
Απ: Τριβείο τυμπάνου - Επιτέλους!
« Απάντηση #3 στις: Μάιος 21, 2019, 11:03:50 πμ »
ααααααχχχχ... κι αυτό στα my bookmarks (ούτε να τα διαβάσω δεν προλαβαίνω)... μπράβο Παναγιώτη!

Stergios_craftopia

  • Hero Member
  • *****
  • Μηνύματα: 961
  • Αγαπημένο ξύλο: Αυτο που εχω διαθεσιμο
  • Αριθμός κατασκευών: 11
Απ: Τριβείο τυμπάνου - Επιτέλους!
« Απάντηση #4 στις: Μάιος 21, 2019, 02:31:51 μμ »
Συγχαρητήρια Παναγιώτη και καλές δουλειές!
Το σύστημα τυφλό παξιμάδι/ρουλεμάν το βρίσκω κομψότατο και πολυ πιθανόν να το αντιγράψω για το δικό μου μηχάνημα  ;D

Λάμπρος Σταυρίδης

  • Hero Member
  • *****
  • Μηνύματα: 1.264
  • Αγαπημένο ξύλο: καρυδιά
  • Αριθμός κατασκευών: 8
Απ: Τριβείο τυμπάνου - Επιτέλους!
« Απάντηση #5 στις: Μάιος 21, 2019, 02:40:23 μμ »
Πολύ ὡραῖο τό μηχάνημα Παναγιώτη , καλοδούλευτο!!!
Τό σμυριδόπανο πῶς θά τό στερεώσης στόν κύλινδρο ;

Μάνος Τουρπάλης

  • Hero Member
  • *****
  • Μηνύματα: 3.095
  • Αριθμός κατασκευών: -
Απ: Τριβείο τυμπάνου - Επιτέλους!
« Απάντηση #6 στις: Μάιος 21, 2019, 03:06:13 μμ »
... έπρεπε να περιμένω ότι το βάρος θα ήταν πρόβλημα.

Πιθανές λύσεις:
1) Βάζω την κατασκευή σε δική της βάση (δείχνει απαγορευτική λόγω περιορισμένου χώρου)
2) Κόβω 10 πόντους από το κάτω μέρος του φέροντος πλαισίου (ιδιαίτερα τις τραβέρσες που θα ελαφρύνουν κατά 1-2 κιλά) και μικραίνω αντίστοιχα τον ιμάντα
3) Κάνω την κατασκευή modular. Αφαιρώ το τμήμα του μοτέρ (δηλαδή κόβω την όλη κατασκευή οριζοντίως στη μέση) και βάζω το μοτέρ πάνω από το τύμπανο σε δική του βάση που θα κουμπώνει με την βάση του τυμπάνου. Το μοτέρ με τη βάση του θα μπορεί να αφαιρείται ανεξάρτητα.


σε τί ακριβώς είναι πρόβλημα το βάρος? το ανεβοκατεβάζεις στον (μ)πάγκο ή απλώς το μεταφέρεις γύρω γύρω να μην είναι μες τη μέση και ενοχλεί?
αν είναι το δεύτερο, μήπως να σκεφτείς
4) ροδάκια βαρέως τύπου με στοπ (κι αν σου βγει χαμηλό δουλεύεις με καρέκλα και κάνεις το πάνω μέρος του καπακιού για τη σκόνη τραπεζάκι για καφέ, το σεμεδάκι θα στο στείλω εγώ)

ΚαΠα

  • Hero Member
  • *****
  • Μηνύματα: 1.560
Απ: Τριβείο τυμπάνου - Επιτέλους!
« Απάντηση #7 στις: Μάιος 21, 2019, 03:25:14 μμ »
Ευχαριστώ παίδες !


σε τί ακριβώς είναι πρόβλημα το βάρος? το ανεβοκατεβάζεις στον (μ)πάγκο ή απλώς το μεταφέρεις γύρω γύρω να μην είναι μες τη μέση και ενοχλεί?
αν είναι το δεύτερο, μήπως να σκεφτείς
4) ροδάκια βαρέως τύπου με στοπ (κι αν σου βγει χαμηλό δουλεύεις με καρέκλα και κάνεις το πάνω μέρος του καπακιού για τη σκόνη τραπεζάκι για καφέ, το σεμεδάκι θα στο στείλω εγώ)

Το σεμεδάκι να μου το δώσες οπωσδήποτε 😍 Αλλά το πρόβλημα είναι ότι δεν έχω χώρο για αυτόνομη κατασκευή. Πρέπει να το σηκώνω να το βάζω στον πάγκο.
Μέχρι και τριόροφη κατασκευή έχω σκεφτεί. 1ος τραπεζάκι με ρόδες, 2ος τριβείο, 3ος ηλεκτρική πλάνη.🤔


Πολύ ὡραῖο τό μηχάνημα Παναγιώτη , καλοδούλευτο!!!
Τό σμυριδόπανο πῶς θά τό στερεώσης στόν κύλινδρο ;

Λάμπρο οπως το κάνουν οι περισσότεροι. Με διαγώνια τοποθέτηση και κάποια σφήνα για στερέωση των άκρων.
Blog "ΕΛΛΗΝΕΣ ΟΡΓΑΝΟΠΟΙΟΙ" http://greekluthiers.wordpress.com/
Blog "ΕΡΑΣΙΤΕΧΝΗΣ ΟΡΓΑΝΟΠΟΙΟΣ" http://organopoios.wordpress.com/

ΚαΠα

  • Hero Member
  • *****
  • Μηνύματα: 1.560
Απ: Τριβείο τυμπάνου - Επιτέλους!
« Απάντηση #8 στις: Μάιος 21, 2019, 10:27:23 μμ »

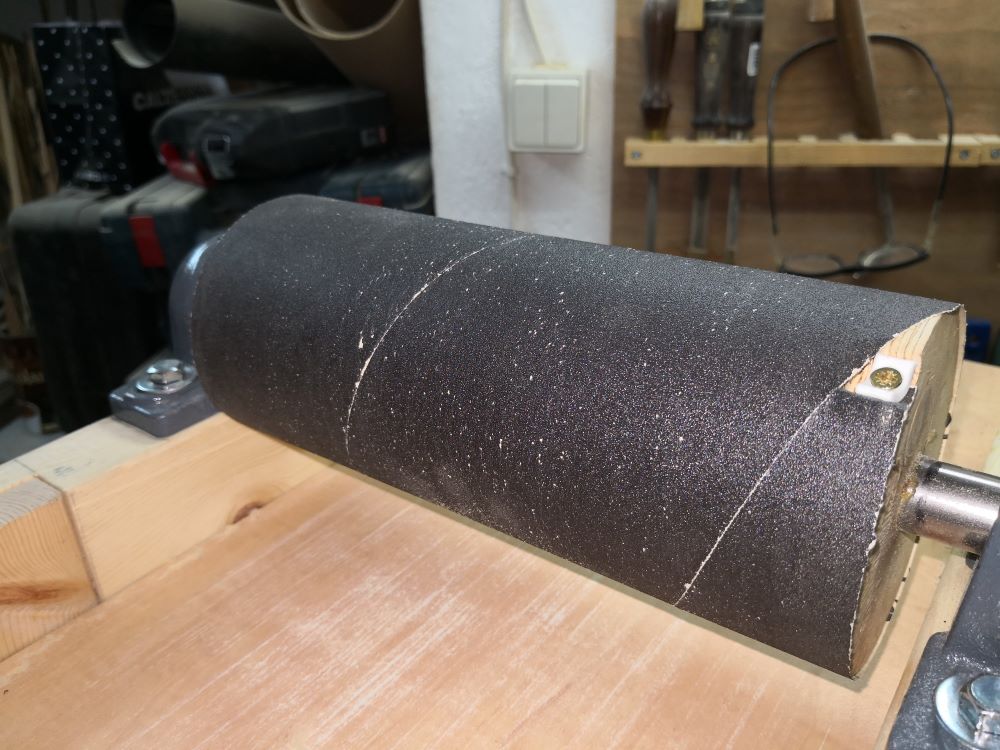

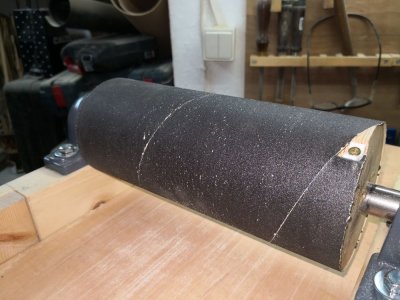

Για το Λάμπρο. Λίγο σκάψιμο στον τελευταίο δίσκο και πρόχειρα έβαλα ένα μικρό κομάτι πλαστικό (το συγκεκριμένο είναι ένα κομάτι από ρόκα που συγκρατούμε καλώδια στον τοίχο).

 [ Invalid Attachment ]
Blog "ΕΛΛΗΝΕΣ ΟΡΓΑΝΟΠΟΙΟΙ" http://greekluthiers.wordpress.com/
Blog "ΕΡΑΣΙΤΕΧΝΗΣ ΟΡΓΑΝΟΠΟΙΟΣ" http://organopoios.wordpress.com/

steliosguitar

  • Moderator
  • Hero Member
  • *****
  • Μηνύματα: 6.162
  • Αριθμός κατασκευών: #72
  • Περιοχή: Ελληνικό
Απ: Τριβείο τυμπάνου - Επιτέλους!
« Απάντηση #9 στις: Μάιος 22, 2019, 06:37:31 πμ »
μπραβο παναγιωτη! αυτο κι αν ειναι εργαλειο!!!
και πολυ ωραια-στιβαρη δουλεια, ολα προσεγμενα! ζουλευω!


το σεμεδάκι θα στο στείλω εγώ
να στειλω και εγω ενα να κανουνε παρεα  ;D
παναγιωτη οταν ειναι οκ ολα να σου ελθω για καφε με καμια 100αρια καπακια....  {celebrate015}
1ος τραπεζάκι με ρόδες, 2ος τριβείο, 3ος ηλεκτρική πλάνη.🤔
...και ενα 4ο τραπεζακι για πινκ-πονκ {celebrate018}
τιποτε καλυτερο απο μια κιθαρα.
εκτος ισως απο δυο...

ΚαΠα

  • Hero Member
  • *****
  • Μηνύματα: 1.560
Απ: Τριβείο τυμπάνου - Επιτέλους!
« Απάντηση #10 στις: Μάιος 22, 2019, 10:07:43 πμ »
Στέλιο .... Φέρτε σεμεδάκια! Έχω μια ξαδέρφη που τα πουλάει στο eBay! ;D

Καπάκια μέχρι τελικής πτώσεως ..... Θα σου δώσω τα κλειδιά και το μάνιουαλ από το εργαλείο και θα σου φέρνω τακτικά φαΐ και καφέ μέχρι να τα τελειώσεις όλα!   {celebrate013}
Blog "ΕΛΛΗΝΕΣ ΟΡΓΑΝΟΠΟΙΟΙ" http://greekluthiers.wordpress.com/
Blog "ΕΡΑΣΙΤΕΧΝΗΣ ΟΡΓΑΝΟΠΟΙΟΣ" http://organopoios.wordpress.com/

steliosguitar

  • Moderator
  • Hero Member
  • *****
  • Μηνύματα: 6.162
  • Αριθμός κατασκευών: #72
  • Περιοχή: Ελληνικό
Απ: Τριβείο τυμπάνου - Επιτέλους!
« Απάντηση #11 στις: Μάιος 22, 2019, 12:20:11 μμ »
Στέλιο .... Φέρτε σεμεδάκια! Έχω μια ξαδέρφη που τα πουλάει στο eBay! ;D
ΠΛΑΚΑ ΚΑΝΕΙΣ..............
ακομα κλαιει η μανα μου, τα εβαλα ολα σε 3 μεγαλες μαυροσακουλες* κ τα φουνταρα ολα...
και τα δικα της και της μανα της κ της πεθερας της....
η κανουμε εκκαθαριση η δεν κανουμε...  ;D

τ ασημικα ηταν αλλη 1... που να ξερα οτι θα ρχοταν κριση...
τιποτε καλυτερο απο μια κιθαρα.
εκτος ισως απο δυο...

Νάσος

  • Hero Member
  • *****
  • Μηνύματα: 1.919
  • Αγαπημένο ξύλο: Παλίσανδρος / Bumbiga
  • Αριθμός κατασκευών: 9
Απ: Τριβείο τυμπάνου - Επιτέλους!
« Απάντηση #12 στις: Μάιος 23, 2019, 10:36:26 μμ »
Παναγιώτη ωραίο το κόλπο με το ρουλεμάν το αντιγράφω κι εγώ  ;D
Και γω σπαστό το έχω ξεκινήσει να το φτιάχνω, το τύμπανο πάνω από τον πάγκο και το μοτέρ από κάτω για να γλιτώσω χώρο
Φωτο όταν ολοκληρωθεί δλδ σε 5-6 χρόνια καλά νάμαστε

Λάμπρος Σταυρίδης

  • Hero Member
  • *****
  • Μηνύματα: 1.264
  • Αγαπημένο ξύλο: καρυδιά
  • Αριθμός κατασκευών: 8
Απ: Τριβείο τυμπάνου - Επιτέλους!
« Απάντηση #13 στις: Δεκέμβριος 23, 2019, 03:21:18 μμ »
Καλησπέρα Παναγιώτη ,
Ἐπειδή ἑτοιμάζομαι νά κατασκευάσω κι έγώ ἕνα τέτοιο μηχάνημα , ἤθελα ἄν μπορεῖς μά μοῦ πῆς , τήν διάμετρο τοῦ ἄξονα καί τῶν τροχαλιῶν , καί πόσες στροφές παίρνει τό τύμπανο .
Ἄν δέν τά ξέρεις ὅλ' αὐτά , παρακαλῶ ὅποιον ἄλλο διαβάσει τό μήνυμα καί τά γνωρίζει , ἄς τά γράψει .
Ἐπίσης , καί πόσους ἵππους πρέπει νά ἔχη τοὐλάχιστον ἕνα μοτέρ , ὅταν ἡ διάμετρος τοῦ ἄξονα εἶναι 2,5 ἑκ. , ἡ διάμετρος τοῦ τυμπάνου - κυλίνδρου 12,5 ἑκ. καί τό μῆκος αὐτοῦ περίπου 50 ἑκ.
Εὐχαριστῶ ἐκ τῶν προτέρων καί καλά Χριστούγεννα σ' ὅλους !!!

ΚαΠα

  • Hero Member
  • *****
  • Μηνύματα: 1.560
Απ: Τριβείο τυμπάνου - Επιτέλους!
« Απάντηση #14 στις: Δεκέμβριος 23, 2019, 04:47:50 μμ »
Η διάμετρος του δικού μου άξονα (καλιμπρέ) είναι 20mm. Νομίζω το πάχος του δεν είναι κρίσιμο και θα μπορούσε να είναι και λεπτότερος. Αγόρασα άξονα μήκους 100 cm. Έχω χρησιμοποιήσει μόνο τα 40cm (ωφέλιμο πλάτος τυμπάνου 25cm) γιατί υποτίθεται ότι θα έκανα την κατασκευή ελαφριά (ίσως και αρθρωτή). Τελικά μου βγήκε πολύ βαριά και δεν μετακινείται καθόλου εύκολα, οπότε κάποια στιγμή θα κάνω την μετατροπή για να χρησιμοποιήσω το κομάτι του άξονα 60 cm, ώστε να έχω ωφέλιμο πλάτος γύρω 45 cm.

Η διάμετρος του τυμπάνου αν θυμάμαι καλά είναι 10cm και αποτελείται από φέτες των 2cm από κόντρα πλακέ θαλάσσης. Τις κόλλησα μεταξύ τους με απλή ξυλόκολλα ενώ τις είχα περάσει στον άξονα. Η ξυλόκολλα που ξεχείλισε κατά το σφίξιμο κόλλησε μια χαρά και ολόκληρο το τύμπανο με τον άξονα.

Τα στοιχεία του μοτέρ που χρησιμοποίησα, δεν τα γνωρίζω γιατί προέρχεται από αποξήλωση κάποιας κατασκευής, και δεν έχει πάνω του στοιχεία. Εμένα μου το χάρισε ο αδελφός μου. Αλλά στις συζητήσεις μου με φίλους που το έφτιαξαν πριν από μένα (π.χ. john2004) μου είχαν πει ότι ένα μοτέρ μονοφασικό 0,75- 1hp / στις 1400 στροφές είναι υπεραρκετό. Καινούργιο Ιταλικό νομίζω κοστίζει γύρω στο κατοστάρικο. Κινέζικο λίγο φθηνότερα.

Ανάλογα με το μοτέρ και τις στροφές μπορείς να πάρεις τροχαλίες είτε 1:1 ή 2:1 (αν θέλεις να ρίξεις τις στροφές στο μισό). Τα μεγέθη της τροχαλίας νομίζω είναι στάνταρ ανάλογα με τον άξονα που θα χρησιμοποιήσεις.

Λίγη προσοχή θέλει στο μήκος του ιμάντα ανάλογα με που θα τοποθετήσεις το μοτέρ σε σχέση με τον άξονα του τυμπάνου. Εγώ άλλαξα 2-3 μέχρι να πετύχω το κατάλληλο. Πάντως είναι πολύ φτηνό εξάρτημα.
