Αποστολέας Θέμα: Φωτογραφίες και Βίντεο από Εργαστήρια : Δεκέμβριος 2017  (Αναγνώστηκε 13480 φορές)

steliosguitar

  • Moderator
  • Hero Member
  • *****
  • Μηνύματα: 7.143
  • Αριθμός κατασκευών: #78
  • Περιοχή: Ελληνικό
Καλό μήνα
30 (και σημερα)... αρχισε η αντιστροφη μετρηση, θα κανουμε μηνυση στη τζαμπο δεν εχει βαλει διαφημιση ακομα  ;D
τιποτε καλυτερο απο μια κιθαρα.
εκτος ισως απο δυο...

Μάνος Τουρπάλης

  • Hero Member
  • *****
  • Μηνύματα: 3.287
  • Αριθμός κατασκευών: -
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Δεκέμβριος 2017
« Απάντηση #1 στις: Δεκέμβριος 01, 2017, 08:24:52 πμ »
αντε περίμενα να γράψω καμιά καλή κουβέντα για την κιθάρα σου... αλλά τώρα δεν την βλέπω, δεν πειράζει, "η πρόθεση μετράει" χαχα

Μάνος Τουρπάλης

  • Hero Member
  • *****
  • Μηνύματα: 3.287
  • Αριθμός κατασκευών: -
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Δεκέμβριος 2017
« Απάντηση #2 στις: Δεκέμβριος 01, 2017, 08:46:38 πμ »
δεν κρατιέμαι, άνοιξα και το άλλο θέμα και την είδα καλά για να ξέρω τι να γράψω....
με εκφράζει απόλυτα ο ΚαΠα:

Παράθεση από: ΚαΠα
Ρε συ Στέλιο γιατί μας το κάνεις αυτό; Μας κομπλάρεις ρε συναγωνιστή! :-*

είναι τέλεια Στέλιο, και φυσικά καλό ήχο θα βγάλει, δεν υπάρχει αμφιβολία...
πολύ μου άρεσαν τα περιμετρικά κορδόνια και η ένωση στην πλάτη (σφεντάμια ? ), όχι μόνο επειδή είναι αυτά καθαυτά ωραία κομμάτια αλλά "λειτουργούν" κιόλας ...  τα περιμετρικά νομίζω ότι λόγω χρώματος μειώνουν τον όγκο του σκάφους (τι βάθος έχει ? ) και "ελαφραίνουν" το όργανο με πιο ραδινές αναλογίες.
Και για την πλάτη, αυτή η επιλογή να βάλεις το πιο σκούρο χρώμα στη μέση ώστε να κάνει αντίθεση με το ανοιχτόχρωμα την ένωση είναι εξαιρετική και σε απόλυτη αρμονία με τα φιλέτα και ως προς χρώμα και ως προς λειτουργία...

Πραγματικά τέλειες επιλογές, ματ με δυο κινήσεις, κυριολεκτικά ζωγράφισες, συγχαρητήρια. Είναι από τα πιο όμορφα όργανα που έχω δει (γενικώς).

Λευτερης Κυρ.

  • Full Member
  • ***
  • Μηνύματα: 191
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Δεκέμβριος 2017
« Απάντηση #3 στις: Δεκέμβριος 01, 2017, 08:50:24 πμ »
Καλημέρα! Μάνο η πλάτη της λύρας είναι καμπύλη, οπότε και η φιγούρα θέλει επεξεργασία στο πίσω μέρος της για να <<κάτσει>> όπως πρέπει..

Μάνος Τουρπάλης

  • Hero Member
  • *****
  • Μηνύματα: 3.287
  • Αριθμός κατασκευών: -
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Δεκέμβριος 2017
« Απάντηση #4 στις: Δεκέμβριος 01, 2017, 09:01:16 πμ »
από την θεωρία στην πράξη, ερωτήσεις :
- (Στέλιο) το μπράτσο τι ξύλο είναι ?
- υπάρχει "ελάχιστη απόσταση" μεταξύ των πλαϊνών σε Ισπανικό τακούνι, γνωρίζουμε κάτι ?

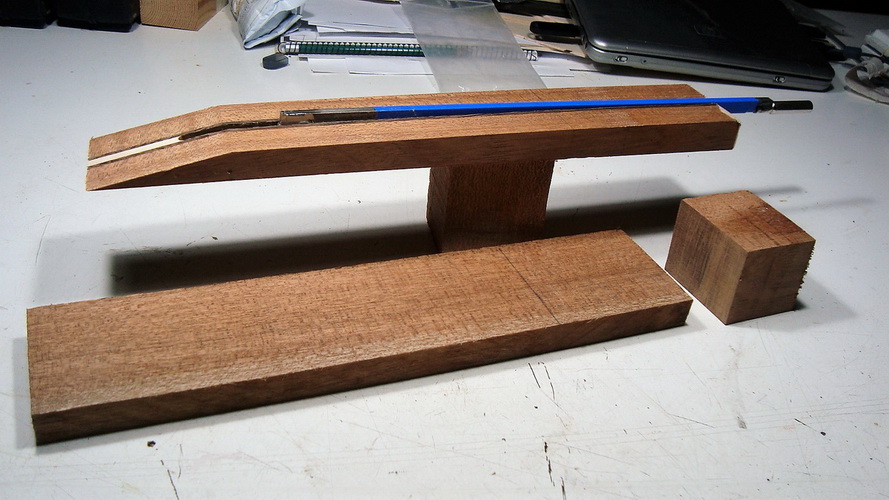

Να σας πω τον προβληματισμό μου: στην κιθάρα που φκιάνω τώρα (στο νέο "μεγάλο" καλούπι, 65 κλίμακα) είπα να βάλω και ράβδο να το μάθω κι αυτό το κόλπο, αλλά "κολλάω" λίγο στην απόσταση μεταξύ των πλαϊνών στο τακούνι - στην ουσία πόσο συμπαγές ξύλο θα αφήσω στην ένωση, αφού από το κέντρο θα περνάει και η ράβδος.
Στο διαδίκτυο βρήκα μία μόνο τέτοια περίπτωση (Truss rod σε Ισπανικό τακούνι) όπου ο κατασκευαστής αφήνει περίπου 2,5 εκ. (1 ίντσα). Δεν είναι και πολύ μεγάλη (δεδομένης της ράβδου) αλλά είναι πιο μεγάλη απ' ό,τι αφήνω μέχρι τώρα και θα βγάλει φαρδειά απόληξη του τακουνιού στην πλάτη (αναγκαστικά, έτσι το κάνει κι αυτός) και δεν μου πολυαρέσει.



 [ Invalid Attachment ]

το πρώτο καμάρι είναι πεύκο (για μεγαλύτερη αντοχή), εξ ου και το χρώμα

Μάνος Τουρπάλης

  • Hero Member
  • *****
  • Μηνύματα: 3.287
  • Αριθμός κατασκευών: -
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Δεκέμβριος 2017
« Απάντηση #5 στις: Δεκέμβριος 01, 2017, 09:02:51 πμ »
Καλημέρα! Μάνο η πλάτη της λύρας είναι καμπύλη, οπότε και η φιγούρα θέλει επεξεργασία στο πίσω μέρος της για να <<κάτσει>> όπως πρέπει..

καλημέρα Λευτέρη! έχεις φτιάξει κανένα καλούπι ή ας πούμε την τρίβεις πάνω στη λύρα με κολλημένο γιαλόχαρτο ?

Ιωσήφ Τορρένς

  • Hero Member
  • *****
  • Μηνύματα: 3.207
  • Αριθμός κατασκευών: Λίγα πράματα
  • Περιοχή: Αθήνα Κυψέλη
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Δεκέμβριος 2017
« Απάντηση #6 στις: Δεκέμβριος 01, 2017, 09:31:35 πμ »
από την θεωρία στην πράξη, ερωτήσεις :
- (Στέλιο) το μπράτσο τι ξύλο είναι ?
- υπάρχει "ελάχιστη απόσταση" μεταξύ των πλαϊνών σε Ισπανικό τακούνι, γνωρίζουμε κάτι ?

Να σας πω τον προβληματισμό μου: στην κιθάρα που φκιάνω τώρα (στο νέο "μεγάλο" καλούπι, 65 κλίμακα) είπα να βάλω και ράβδο να το μάθω κι αυτό το κόλπο, αλλά "κολλάω" λίγο στην απόσταση μεταξύ των πλαϊνών στο τακούνι - στην ουσία πόσο συμπαγές ξύλο θα αφήσω στην ένωση, αφού από το κέντρο θα περνάει και η ράβδος.
Στο διαδίκτυο βρήκα μία μόνο τέτοια περίπτωση (Truss rod σε Ισπανικό τακούνι) όπου ο κατασκευαστής αφήνει περίπου 2,5 εκ. (1 ίντσα). Δεν είναι και πολύ μεγάλη (δεδομένης της ράβδου) αλλά είναι πιο μεγάλη απ' ό,τι αφήνω μέχρι τώρα και θα βγάλει φαρδειά απόληξη του τακουνιού στην πλάτη (αναγκαστικά, έτσι το κάνει κι αυτός) και δεν μου πολυαρέσει.

 [ Invalid Attachment ]

 [ Invalid Attachment ]

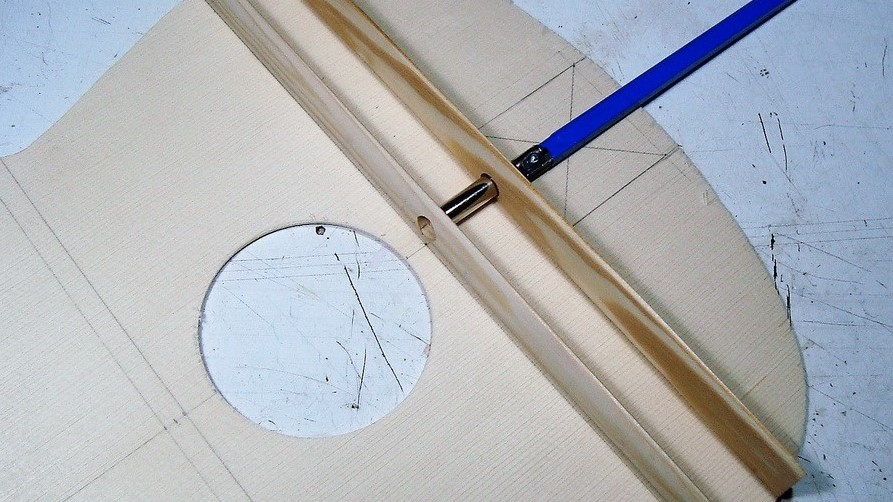

το πρώτο καμάρι είναι πεύκο (για μεγαλύτερη αντοχή), εξ ου και το χρώμα

Καλημέρα Μάνο και καλό μήνα !

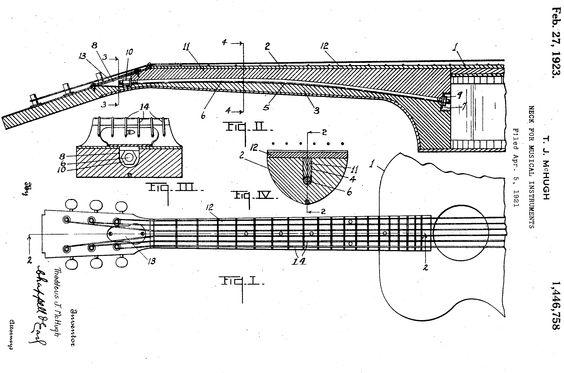

Πληκτρολογώντας ( planos de guitaras con truss rod ) βρήκα αυτό εδώ ,

https://www.pinterest.co.uk/pin/557531628844670543/  Αν βοηθάει , κράτα το, αλλιώς,  αγνόησέ το

 [ Invalid Attachment ]
Τίποτα δεν ισιώνει από μόνο του ... θέλει πολλή δουλειά ...
Να είστε όλοι καλά ! ... για να ισιώνετε τα "στραβά " ...

Λευτερης Κυρ.

  • Full Member
  • ***
  • Μηνύματα: 191
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Δεκέμβριος 2017
« Απάντηση #7 στις: Δεκέμβριος 01, 2017, 10:09:26 πμ »
Όχι, δεν έχω φτιάξει καλούπι...  θα τρίψω την  πλάτη της λύρας  να γίνει λίγο πιο επίπεδη σ' εκείνο το σημείο, θα λυγίσω κατά μήκος και πλάτος τη φιγούρα (όσο παίρνει) και στο τέλος γυαλόχαρτο. Αυτό γιατί δεν έχει συγκεκριμένη κλίση σε όλα τα σημεία της πλάτης, οπότε μόνο με γυαλόχαρτο θα ήταν πολύ πιο χρονοβόρο..

steliosguitar

  • Moderator
  • Hero Member
  • *****
  • Μηνύματα: 7.143
  • Αριθμός κατασκευών: #78
  • Περιοχή: Ελληνικό
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Δεκέμβριος 2017
« Απάντηση #8 στις: Δεκέμβριος 02, 2017, 07:14:15 πμ »
ευχαριστω για τα καλα σας λογια.
μανο τωρα που αρχισε το λουστρο, σκουρηνε αρκετα, θα την βγαλω τελειωμενη (εχει αλλαξει το χρωμα της...)
τα φιλετα ναι ειναι σφενδαμι (το τελευταιο, απο μια χορηγια του μπριτανικα τζων  ;D)
το βαθος δεν ειναι ιδιο σε ολη την κιθαρα: ξεκιναει απο 10εκ πισω και φτανει 9,3 μπροστα στο τακουνι,
 με μια αυξηση στη μεση 2-3 χιλ (συμπεριλαμβανομενου και του παχους καπακι-πλατης,αλλα προφανως για αυτο τον ογκο ρωτας οχι για τον καθαρο εσωτερικα, που ειναι αυτες οι διαστασεις μειον 4.5 χιλ)

το ξυλο το πηρα για κυπαρισσι, αλλα τελικα δεν ειναι  8) ειναι αγνωστου πατρος  ;D,
...και μου εβγαλε το λαδι γιατι ποτισε απο το τριψιμο που ερχεται σε επαφη με την ταστιερα και εγινε μαυρο, συν οτι εκανα το λαθος στο τριψιμο στα τελευταια χερια (χρησιμοποιω λαδι στο ντουκοχαρτο) εγινε χαλια.
το αποτελεσμα ηταν να το ξανατριψω απο την αρχη να ξαναγινει ασπρο, αφου μαρκαρισα την ταστιερα μην ξαναγινει μαυρο... και το περασα κατευθειαν γομαλακα να σταθεροποιηθει μην ξαναμαυρισει στην πορεια.

στο τακουνι εγω τι κοψιες (λογω του οτι ειναι V-παλια τα μετραγα μιλαμε με το παχυμετρο  {celebrate015}, τωρα τις κανω με το ματι  {music017}) στο κατω μερος 1εκ (0.5+0.5 απο την μεση) (αφηνω το τελικο τακουνι εξωτερικα στο κατω μερος 2.4) και στο πανω μερος στις πρωτες κιθαρες το εκανα 3.5 εκ, αλλα τωρα μαλλον μειωσα την αποσταση στα 3 (δεν βαζω βεργα  :-X)

καλη συνεχεια!
τιποτε καλυτερο απο μια κιθαρα.
εκτος ισως απο δυο...

Λευτερης Κυρ.

  • Full Member
  • ***
  • Μηνύματα: 191
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Δεκέμβριος 2017
« Απάντηση #9 στις: Δεκέμβριος 02, 2017, 08:51:48 μμ »
Παιδιά βλέπω αυτά που φτιάχνετε και μετα κοιτάω τα δικά μου και κάτι μου λέει ότι φέτος δεν θα με δεί ο καυσοξυλάς.....
Καταπληκτικά πράγματα απ' όλους!! Μπράβο!!!
Εγώ έφτασα εδώ... Έχουμε ακόμα δρόμο....

steliosguitar

  • Moderator
  • Hero Member
  • *****
  • Μηνύματα: 7.143
  • Αριθμός κατασκευών: #78
  • Περιοχή: Ελληνικό
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Δεκέμβριος 2017
« Απάντηση #10 στις: Δεκέμβριος 02, 2017, 09:08:05 μμ »
ασε βρε λευτερη!
...κεντημα την εχεις κανει την θεα!
αυτο που δεν καταλαβα ειναι αυτο που ειπες στο προηγουμενο: θα την κανεις καμπυλη τη θεα; αν την κολλησεις με λαστιχο γυρω γυρω (δεν ξερω αν μπορεις να βαλεις σφικτηρες...) δεν θα ελθει μια χαρα να κολλησει;

και η μεγγενη πολυ ωραια! καλη συνεχεια!
τιποτε καλυτερο απο μια κιθαρα.
εκτος ισως απο δυο...

Λευτερης Κυρ.

  • Full Member
  • ***
  • Μηνύματα: 191
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Δεκέμβριος 2017
« Απάντηση #11 στις: Δεκέμβριος 03, 2017, 12:28:23 μμ »
Ευχαριστώ πολύ Στέλιο!! Η φιγούρα είναι αρκετά λεπτή σε κάποια σημεία οπότε αν τη λυγίσω παραπάνω μπορεί να σπάσει. Άσε που αν τη βρέξω πολύ, φοβάμαι ότι θα σηκωθούν τα νερά της και θα θέλει μαζέματα μετα.. Οπότε θα τρίψω λίγο την πλάτη σ εκείνο το σημείο ώστε να  χρειάζεται λιγότερο λύγισμα!
Ναι, η μέγγενη είναι φανταστική!!! Είναι απ' τις καλύτερες αγορές μου μέχρι τώρα!

Λευτερης Κυρ.

  • Full Member
  • ***
  • Μηνύματα: 191
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Δεκέμβριος 2017
« Απάντηση #12 στις: Δεκέμβριος 05, 2017, 11:10:09 πμ »
Καλημέρα στην παρέα!

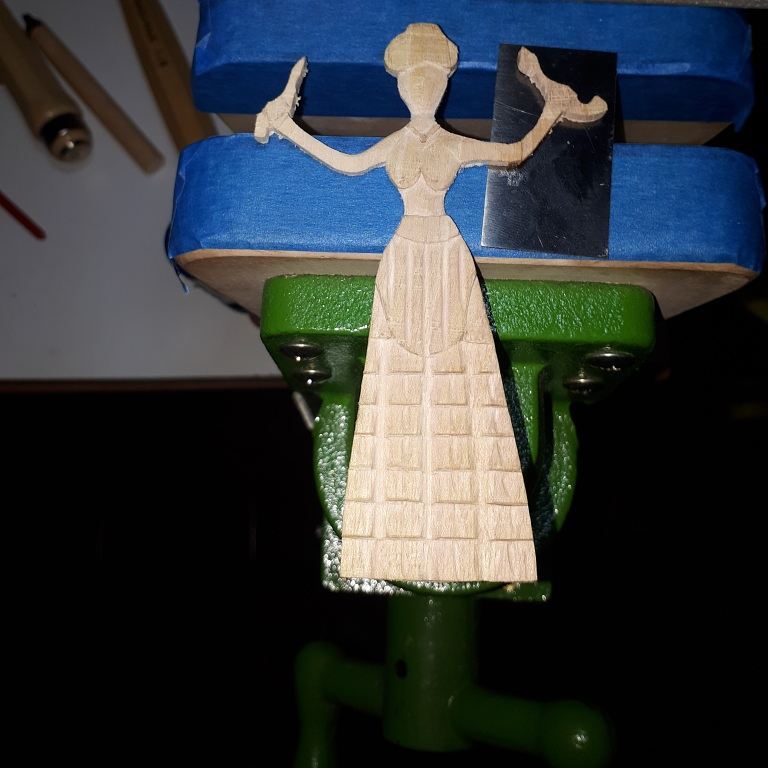

Κόλλησα τη θεά στην πλάτη της λύρας, αλλά αφού έβγαλα το λάστιχο μετά την κόλληση, είδα αυτό που φοβόμουν. 2 σπασίματα στα χέρια... Θα προσπαθήσω να βάλω ένα κομματάκι καρυδιά στο κάθε σπάσιμο, αλλιώς θα το  χτίσω τα κενά σημεία με στόκο (θα δούμε) και στο τέλος θα κάνω την τελική διαμόρφωση....

<img src='https://i.imgur.com/IqYEB5H.jpg' align="middle" alt="*" />

Σχεδίασα και ένα σκαφτό μπαγλαμαδάκι για ένα φίλο... (κλίμακα 37, μήκος σκάφους 15 πλάτος 12, βάθος 7).
Εδώ θέλω τη γνώμη των ειδικών για τις διαστάσεις του μάνικου στις ενώσεις με το σκάφος και το καράολο...
Έχω δώσει πλάτος 30 και 26 χιλιοστά αντίστοιχα...
Ερώτηση 1: Είναι καλές οι διαστάσεις ή θα υπάρχει θέμα?
 και 2: Τι πάχος να δώσω σ' εκείνα τα σημεία (Μαζί με την ταστιέρα)?

<img src='https://i.imgur.com/aiwbGuD.jpg'  align="middle" alt="*" />

Ευχαριστώ εκ των προτέρων!


steliosguitar

  • Moderator
  • Hero Member
  • *****
  • Μηνύματα: 7.143
  • Αριθμός κατασκευών: #78
  • Περιοχή: Ελληνικό
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Δεκέμβριος 2017
« Απάντηση #13 στις: Δεκέμβριος 05, 2017, 11:54:43 πμ »
(για την θεα!)
καλο κ το σπασιμο, αν στοκαρεις με μαυρο θα ειναι σα να φοραει βραχιολακια!
τιποτε καλυτερο απο μια κιθαρα.
εκτος ισως απο δυο...

Μάνος Τουρπάλης

  • Hero Member
  • *****
  • Μηνύματα: 3.287
  • Αριθμός κατασκευών: -
Απ: Φωτογραφίες και Βίντεο από Εργαστήρια : Δεκέμβριος 2017
« Απάντηση #14 στις: Δεκέμβριος 06, 2017, 10:11:07 πμ »

Σχεδίασα και ένα σκαφτό μπαγλαμαδάκι για ένα φίλο... (κλίμακα 37, μήκος σκάφους 15 πλάτος 12, βάθος 7).
Εδώ θέλω τη γνώμη των ειδικών για τις διαστάσεις του μάνικου στις ενώσεις με το σκάφος και το καράολο...
Έχω δώσει πλάτος 30 και 26 χιλιοστά αντίστοιχα...
Ερώτηση 1: Είναι καλές οι διαστάσεις ή θα υπάρχει θέμα?

καλές είναι, το 26 είναι ... ταμάμ (το πιο λεπτό που έχω δει είναι 24), στην ένωση το 30 θα μπορούσε να γίνει και λίγο φαρδύτερο, εγώ τα κάνω 26-32. Όχι πως υπάρχει θέμα με το 30, απλώς εμένα με βολεύουν στο παίξιμο οι συγκεκριμένες διαστάσεις.



Παράθεση από: Λευτερης Κυρ.
και 2: Τι πάχος να δώσω σ' εκείνα τα σημεία (Μαζί με την ταστιέρα)?

εδώ δεν υπάρχει πολύ συγκεκριμένη απάντηση, εξαρτάται από το σχέδιό σου (στην "ένωση", επειδή είναι σκαφτό και το μπράτσο είναι συνέχεια του σκάφους), από το ίδιο το ξύλο, από το αν έχεις κόντρες και από το πάχος της ταστιέρας (εγώ δεν βασίζομαι στην ταστιέρα για αντοχή, επομένως αποφεύγω τα μεγάλα πάχη ταστιέρας και προτιμώ να δίνω στο μπράτσο μεγαλύτερο πάχος).
Σε μπαγλαμάδες, στο μαξιλάρι (πάνω) το μικρότερο πάχος που κάνω εγώ (με κόντρα) και ταστιέρα 5 χιλ. είναι min 12 μπράτσο + 5 ταστιέρα = 17 χιλ. Έχω κάνει και πιο ρηχό, αλλά με πολύ καλό ξύλο (σφεντάμι με καλά τα νερά). Το μεγαλύτερο ήταν 15 + 5 = 20 χιλ. Αυτό είναι λίγο άχαρο στο παίξιμο αλλά το άφησα γιατί είναι η πρώτη μου κατασκευή.
Στην "ένωση", αν ήταν με μόρσο θα ήταν περίπου (18-20 το μπράτσο "καθαρό" + ταστιέρα) = 23-25 χιλ. (με ταστιέρα 5 χιλ). Τώρα που είναι ενιαίο μπορείς να "παίξεις" όπως νομίζεις και ανάλογα με το τι θα δώσεις στο μαξιλάρι, προφανώς εδώ θα είναι πιο μεγάλο.

Γενικά, αν έχεις στενό μπράτσο (π.χ. 24-30) μπορείς να το κάνεις λίγο πιο "βαθύ", η αίσθηση είναι ωραία. Αν πάλι έχεις 26-32 το κάνεις όσο πιο "ρηχό" μπορείς για να το νιώθεις ωραία. Δεν υπάρχει τυποποίηση όμως.
« Τελευταία τροποποίηση: Δεκέμβριος 06, 2017, 10:22:48 πμ από Μάνος Τουρπάλης »
