Κοληση μανικου

[tsipis]

Γεια χαρα.
Λοιπον την βοηθεια σας χρειαζομαι επειγοντως!
Παλευω ενα τετραχορδο εδω και ενα μηνα αλλα φως δεν βλεπω.

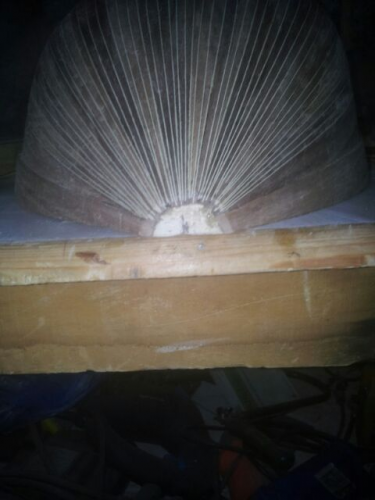

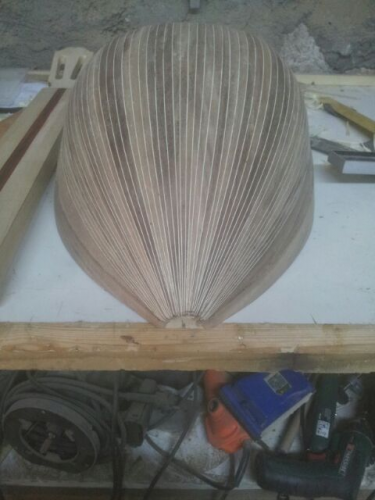

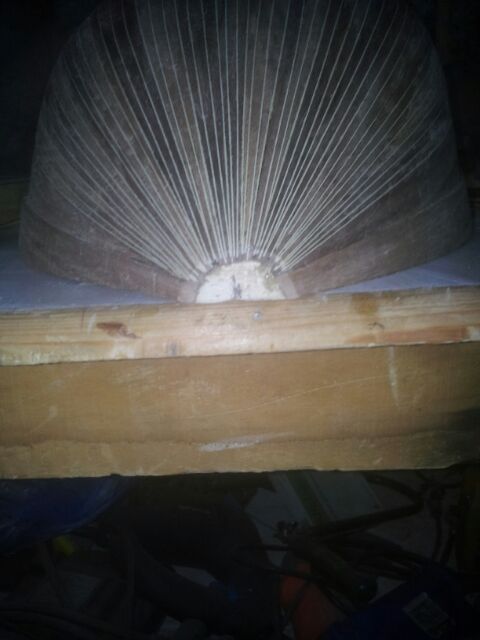

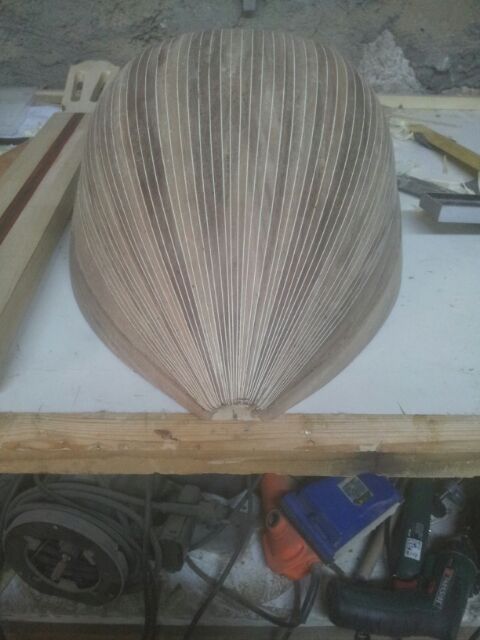

Τελειωσα το σκαφος με μηκος 39χ29χ18 ο τακος ειναι 8χ6 εκ και το τελειωμα πλατος 30χιλ και υψος 17χιλ περιπου.

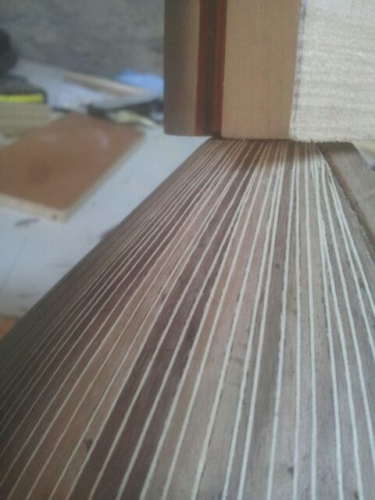

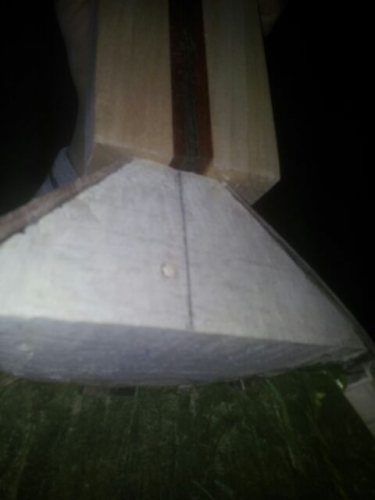

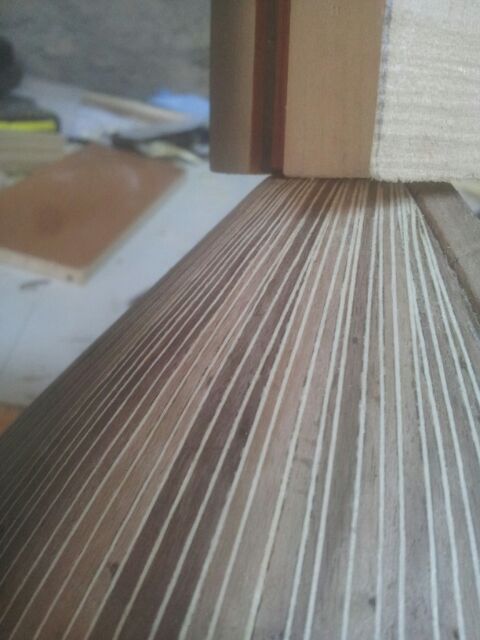

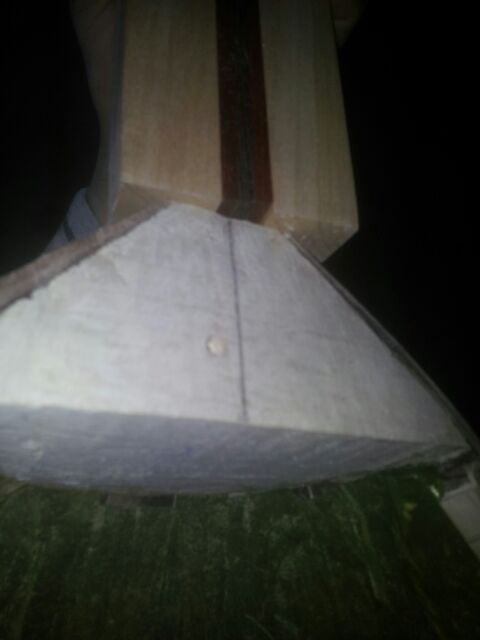

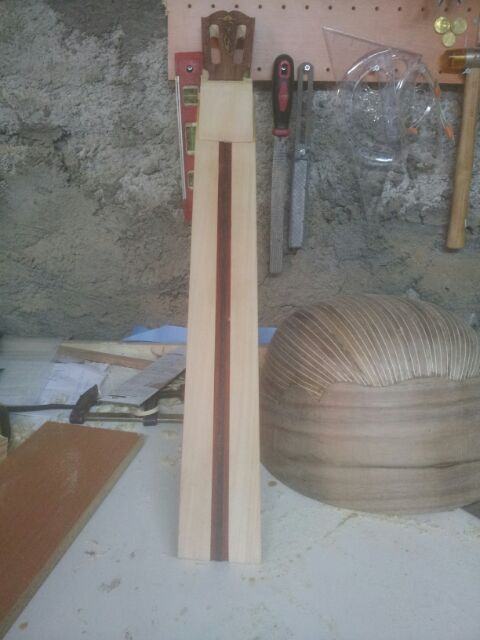

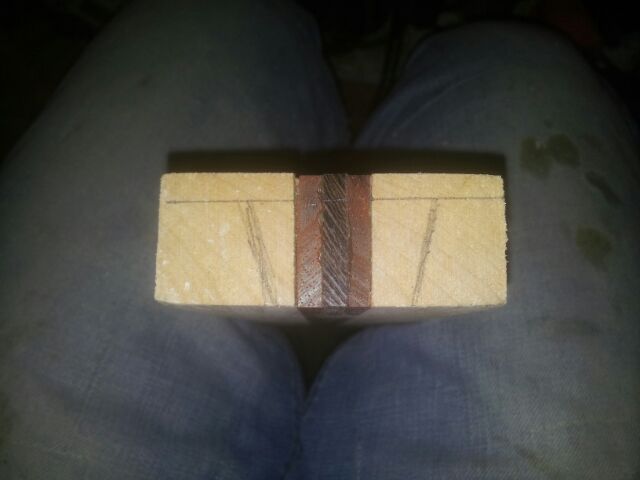

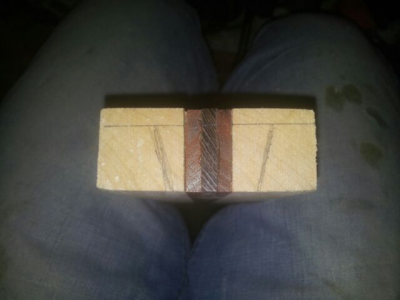

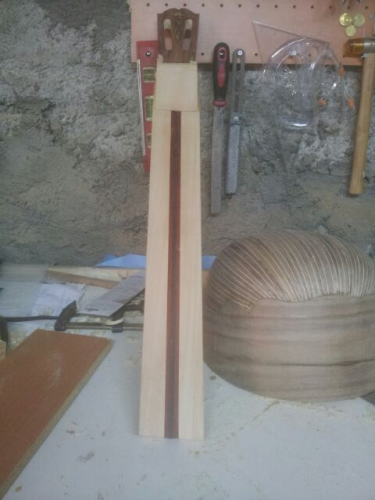

Κολησα το μανικο και τις κοντρες αλλα εκανα το λαθος και κολησα και το καραολο πριν φερω το μανικι στο επιθυμητο παχος.  Οι διαστασεις του στην κατω ακρη ειναι 27χιλ υψος και 67 πλατος, στην πανω ακρη στο καραολο δηλαδη εχει 20 χιλ περιπου και το ιδιο πλατος 67. Στα 6 εκ εκει δηλ που τελειωνει ο τακος  εχει παχος 26 χιλ . Και τωρα το προβλημα! Αν υπολογισω το μορσο να εχει βαθος περιπου 17 χιλ, απο το μανικι και στην μερια του καπακιου περισευουν περιπου 5 χιλ αφαιρωντας δηλαδη το παχος του καπακιου περισσευει περιπου 2.5 χιλ. Τι τακτικη ακολουθουμε λοιπον εδω; Βαθαινω το μορσο 2.5 χιλ και το κανω σχεδον 20, αφαιρω απο το μανικο στην πισω πλευρα οπως φαινονται οι μολυβιες για να κανει σκαλοπατι και στην διαμορφωση του να το σβησω, το κολλαω ως εχει καπλανιζω  το περισσεμα απο την πλευρα της ταστιερας ή κοβω μισο ποντο απο τον τακο ελπιζοντας να ταιριαξουν οι αποστασεις; Η κλιμακα ειναι υπολογισμενη 68 και το μανικο κομμενο ακριβως οποτε δεν με παιρνει να το κοψω παραπανω. Δεν θελω να κανω καμια μ#//@#α για αυτο και ρωταω παιδευτηκα πολυ να τελειωσω το σκαφος με τις οποιες ατελειες και ειναι κριμα να το χαλασω. Βεβαια προσανατολιζομαι να κοψω λιγο απο τον τακο γιατι θελω να κανω το μανικι γυρω στα 45χιλ στην πλευρα της ταστιερας. Περιμενω τις απαντησεις σας.

[ΖΑΡΚΑΔΑΣ ΚΩΣΤΑΣ]

ΔΕΝ ΑΠΑΝΤΑΩ..........................ΕΦΤΙΑΞΕΣ ΤΕΤΟΙΟ ΩΡΑΙΟ ΣΚΑΦΟΣ ΚΑΙ ΚΟΛΛΗΣΕΣ ΣΤΑ ΕΥΚΟΛΑ? Ε ΤΙ ΝΑ ΣΟΥ ΠΩ?

[tsipis]

Οχι απαντησε σε παρακαλω γιατι θα το φαει το μαυρο σκοταδι.! Για αυτο εχω γινει καλος στην κατασκευη σκαφους! Σε καθε λαθος το σπαω και παλι απο την αρχη! Μεχρι τωρα εχω φτιαξει 12 και τα 10 τα εσπασα γιατι  καπου εκανα μαλακιες.Αποφασισα λοιπον να κοψω τον τακο 5 χιλ για να ταιριαξω το μανικι αλλα για πειτε μου το παχος του μανικου για τετραχορδο στην βαση του στα 36 χιλ περιπου ειναι ενταξει ή ειναι πολυ? Και με 5.5 ποντους μηκος τακου θα εχω προβλημα;

[Metallikas]

φιλαρακι δεν υπάρχει πολύ και λίγο...για πάρτι σου το φτιαχνεις...μια χαρά το πας...μόνο διόρθωσε το σημάδεμα για την κοπή του μόρσου  στο μάνικο...

[tsipis]

Καλησπερα φιλε
Οι μολυβιες ειναι ενδεικτικες τις εβαλα μονο για να γινω κατανοητος. Δυστυχως ομως το οργανο δεν το φτιαχνω για παρτη μου προοριζεται για εναν πολυ καλο φιλο που ο γιος του (και αυτος βεβαια) εχει μεγαλη καψουρα με το μπουζουκι αλλα ερχονται πολυ δυσκολα οικονομικα οποτε αποφασισα  να τους φτιαξω ενα. Το ειδα και σαν ευκαιρια να ασχοληθω με κατασκευη τετραχορδου που μαλλον θα ειναι το τελευταιο. Σε κανα διμηνο ο μικρος εχει γενεθλια και θελω να το παρει τοτε. Επιδη λοιπον ειναι εκπληξη  δεν μπορω να φερω το παιδι στο εργαστηρι για να το δοκιμασει αλλα και εγω δεν εχω πιασει ποτε τετραχορδο στα χερια μου για να ξερω περιπου τις διαστασεις για αυτο ρωταω περιπου που παιζουν. Για παρτη μου φτιαχνω ενα τζουραδακι που οταν το τελειωσω θα γελαει και το σκυλι! Το σκαφος απο 4ειδη ξυλου αμερικανικη και ευρωπαικη καρυδια δρυς και ιροκο ολα περισσεματα. Το μανικι απο οξια μαονι και ιροκο περισσεματα και αυτα και το καραολο απο αγνωστο ξυλο. Ταστιερα μαλον θα βαλω βεγγε για να εχω απο ολα τα χρωματα! Κατι σαν διασταυρωση ζεβρας με καμηλοπαρδαλη ενα πραγμα!

[ΖΑΡΚΑΔΑΣ ΚΩΣΤΑΣ]

Οχι απαντησε σε παρακαλω γιατι θα το φαει το μαυρο σκοταδι.! Για αυτο εχω γινει καλος στην κατασκευη σκαφους! Σε καθε λαθος το σπαω και παλι απο την αρχη! Μεχρι τωρα εχω φτιαξει 12 και τα 10 τα εσπασα γιατι  καπου εκανα μαλακιες.Αποφασισα λοιπον να κοψω τον τακο 5 χιλ για να ταιριαξω το μανικι αλλα για πειτε μου το παχος του μανικου για τετραχορδο στην βαση του στα 36 χιλ περιπου ειναι ενταξει ή ειναι πολυ? Και με 5.5 ποντους μηκος τακου θα εχω προβλημα;

εγω δεν φτιαχνω τετραχορδα.....απο αποψη αλλα και απο το μαλακισμενο μου μυαλο.  Αν μετραει 3,6 ομως στην ενωση, μια χαρα ειναι.Κι ο τακος στα 5,5 παλι μια χαρα ειναι

[KOSTAS7]

αν κοψεις τον τακο στην ενωση δεν θα μικρηνεις το μακρος του σκαφους? αρα δεν θα μετακινησεις σε μη επιθυμητη θεση τον καβαλαρη επειδη δεν μπορεις να πειραξεις το μανικο? αν θελεις στειλε πμ το τηλ σου να μιλησουμε

[tsipis]

Υποθετω οτι αν μετακινηθει ολη η κλιμακα 5 χιλ δεν θα υπαρξει προβλημα στην τελικη εχω την επιλογη να το κανω 67.5  ετσι για να πρωτοτυπησω! Αυτα βεβαια τα λεω εγω ο ασχετος. Θα ηθελα βεβαι να ακουσω και απο καποιον αλλον την γνωμη του  και την συμβουλη του.

[tsipis]

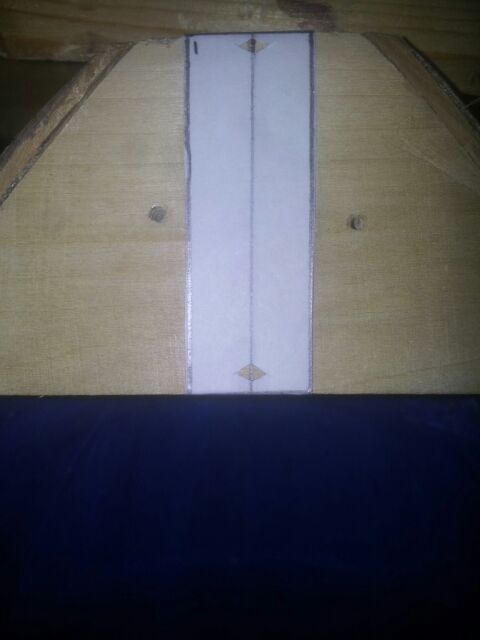

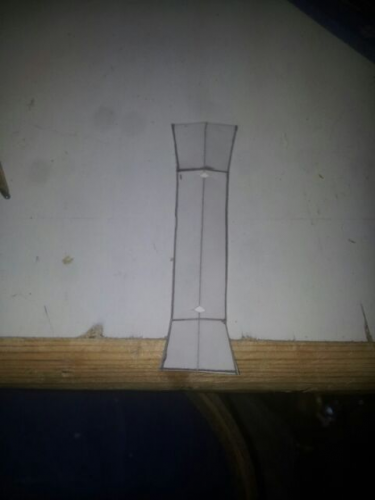

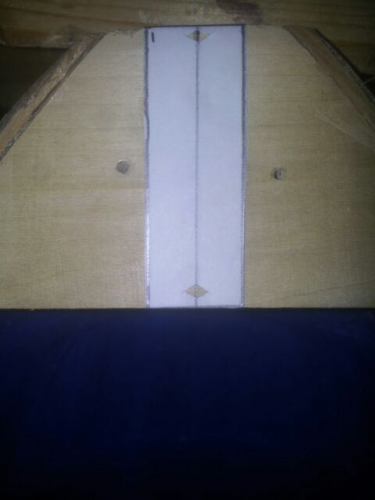

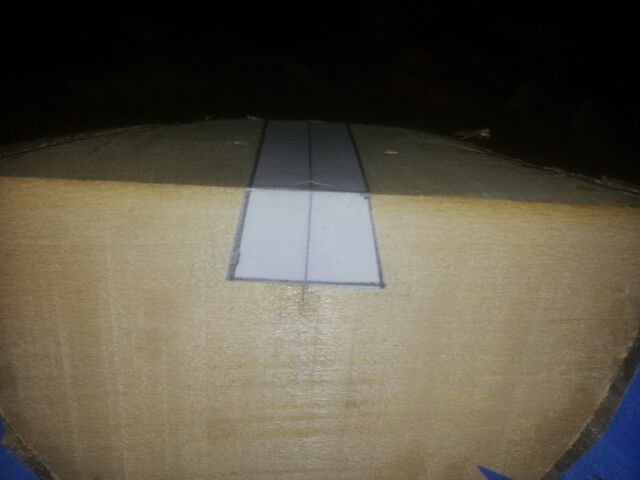

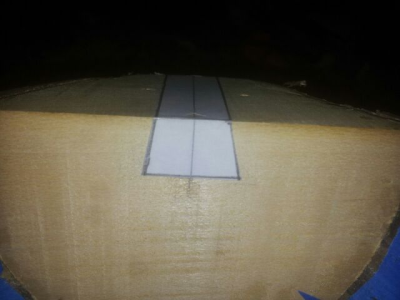

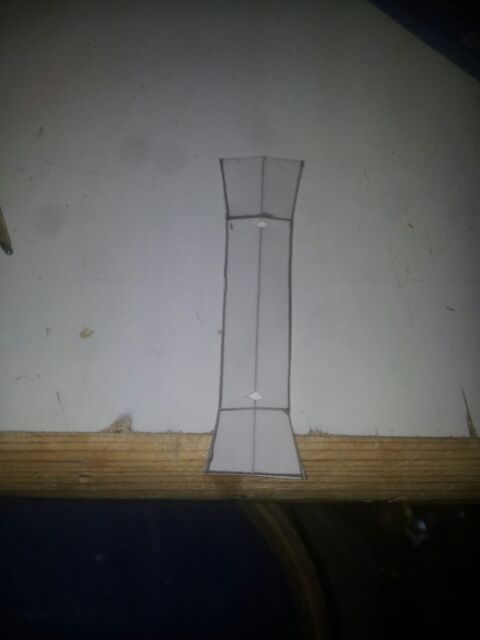

Λοιπον  να γραψω εδω  την τακτικη που ακολουθησα για το ανοιγμα του μορσου στον τζουρα που παλευω. Αφου οπλισα το καπακι και βρηκα την κλιση του μανικου και την διαφορα της μπροστινης μεριας με την πισω του θυληκου μορσου σχεδιαδασα τις διαστασεις( σε αυτοκολητο χαρτι που ειχα για τον εκτυπωτη ) οπως φαινεται στη φωτο. Υστερα αφου το διπλωσα στην μεση για να βρω τον αξονα συμετριας του εκανα 2 εγκοπες.κολησα το χαρτι στον τακο εχοντας ως οδηγο τον αξονα του τακου και του χαρτιου ταιραζοντας το απο τις εγκοπες. Αφου εκοψα το ξυλο εξομαλυνα την επιφανια με μικρο τακο και γυαλοχαρτο και το αποτελεσμα ηταν ενα αρκετα καθαρο κοψιμο χωρις να ειμαι συνεχεια με το παχυμετρο στο χερι. Ιδια τακτικη και για το μανικι και ολα ταιριαξαν οπως επρεπε. Δεν ξερω αν το εχει ακολουθησει καποιος αλλος ή αν εχει ξαναγραφτει. Φωτο απο την ενωση δεν εχω ακομα.

[Μάνος Τουρπάλης]

Λοιπον  να γραψω εδω  την τακτικη που ακολουθησα για το ανοιγμα του μορσου ...

πολύ καλό!

για τον προβληματισμό σου τώρα, ίσως κάτι δεν καταλαβαίνω. Όλα καλά μου φαίνονται, εκτός κι αν θες παχύτερο μπράτσο από 20 χλστ. στην ένωση.

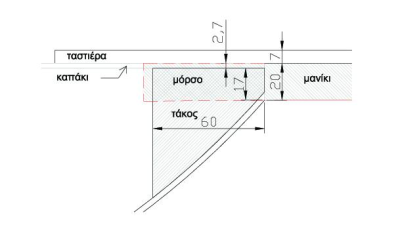

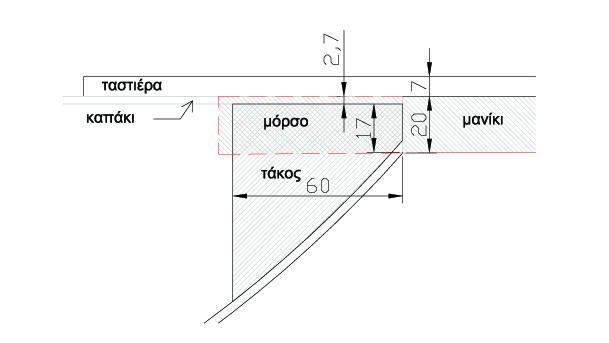

Σε όσα έχω μετρήσει (κυρίως τρίχορδα, αλλά και κανα δυο τετράχορδα) η "τυπική" τομή είναι κάπως έτσι:

 [ Invalid Attachment ]

οπότε δεν έχεις παρά να "φας" το μανίκι αναλόγως. Εκτός αν - όπως είπα - δεν καταλαβαίνω κάτι.

[john 2004]

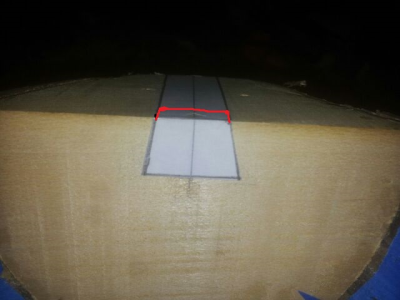

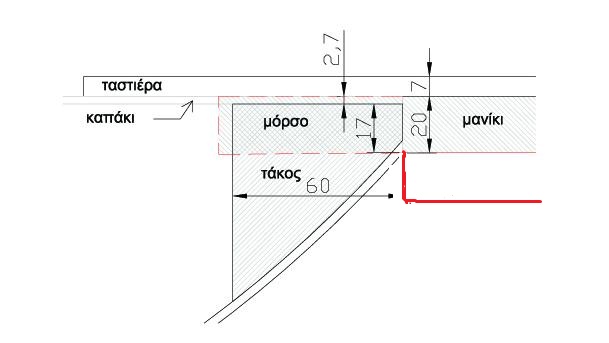

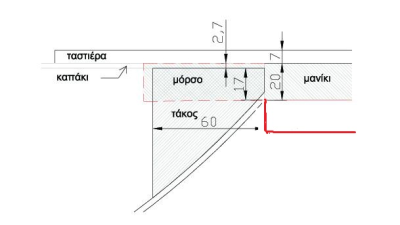

θα βαλεις το μανικι οπως σου δειχνει ο Μανος και θα σου περισσεψει το κοκκινο κομματι που σου δειχνω εδω.

 [ Invalid Attachment ]

αυτο που περισσευει θα το φας οταν διαμορφωσεις το πισω μερος του μανικιου.  Ειναι λαθος να προσπαθεις να κανεις το μανικι κατευθειαν στο υψος μορσο+καπακι, αλλη κλιση εχει το κατω μερος του μανικιου απο την ενωση μεχρι το καραολο, και αλλη οσο παταει μεσα στο μορσο.  Εμας μας νοιαζει η πανω πλευρα να ερθει σωστα, απο κατω παντα θα περισσευει και θα το φαμε στο τελος. Αρα σκαλοπατι απο την κατω μερια του μανικιου!

[john 2004]

Λοιπον  να γραψω εδω  την τακτικη που ακολουθησα για το ανοιγμα του μορσου στον τζουρα που παλευω. Αφου οπλισα το καπακι και βρηκα την κλιση του μανικου και την διαφορα της μπροστινης μεριας με την πισω του θυληκου μορσου σχεδιαδασα τις διαστασεις( σε αυτοκολητο χαρτι που ειχα για τον εκτυπωτη ) οπως φαινεται στη φωτο. Υστερα αφου το διπλωσα στην μεση για να βρω τον αξονα συμετριας του εκανα 2 εγκοπες.κολησα το χαρτι στον τακο εχοντας ως οδηγο τον αξονα του τακου και του χαρτιου ταιραζοντας το απο τις εγκοπες. Αφου εκοψα το ξυλο εξομαλυνα την επιφανια με μικρο τακο και γυαλοχαρτο και το αποτελεσμα ηταν ενα αρκετα καθαρο κοψιμο χωρις να ειμαι συνεχεια με το παχυμετρο στο χερι. Ιδια τακτικη και για το μανικι και ολα ταιριαξαν οπως επρεπε. Δεν ξερω αν το εχει ακολουθησει καποιος αλλος ή αν εχει ξαναγραφτει. Φωτο απο την ενωση δεν εχω ακομα.

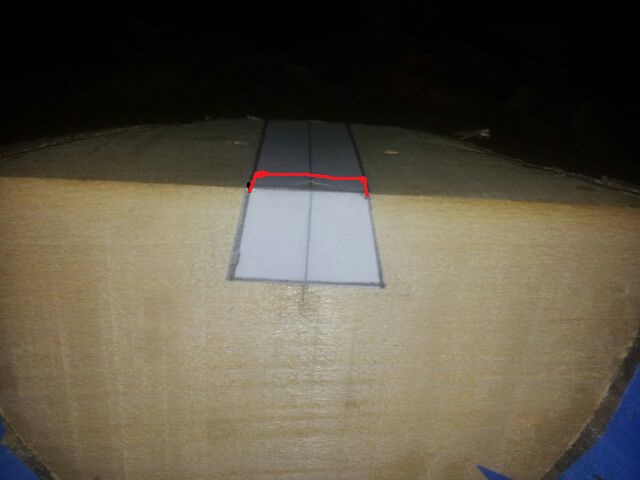

μονο που το αντιστοιχο τραπεζιο που θα σχηματισεις για το μανικι, θα εχει μεγαλυτερο υψος κατα 2,5 αρα και μικροτερο πλατος στη πανω παραλληλη πλευρα.

 [ Invalid Attachment ]

[tsipis]

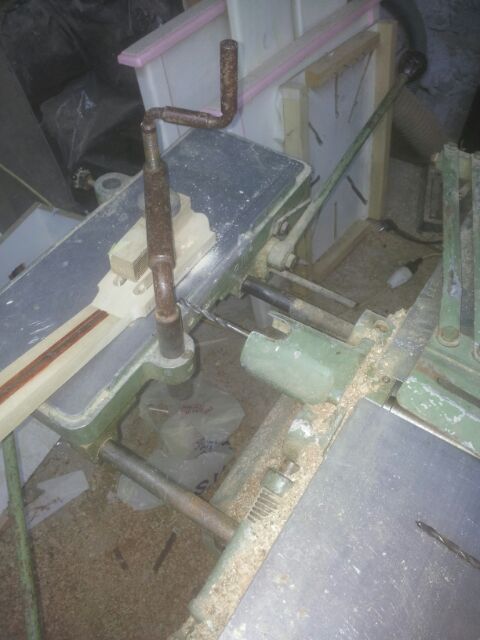

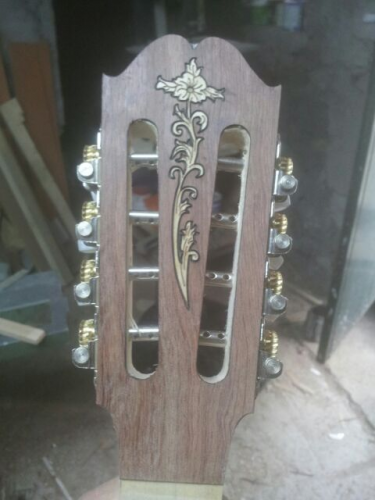

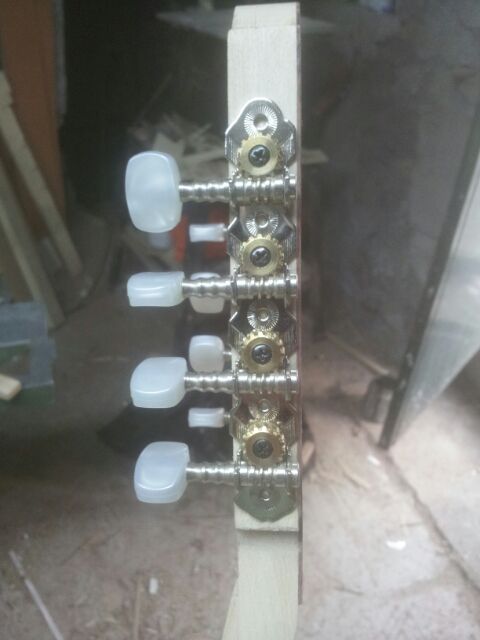

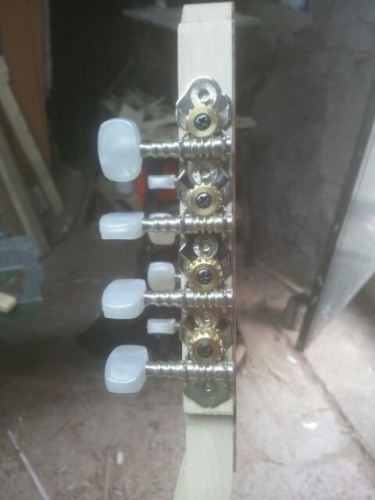

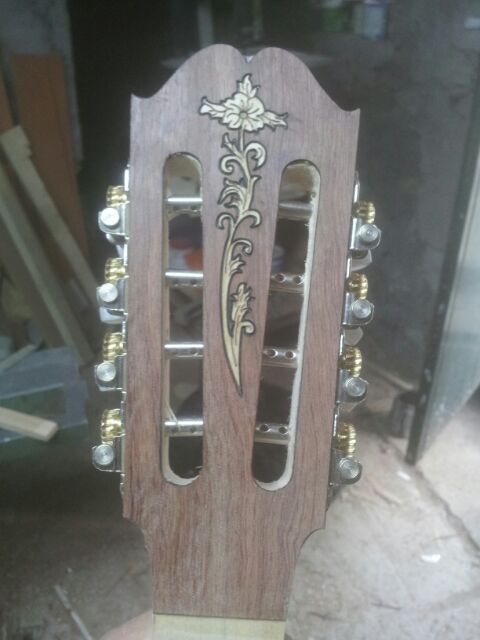

Και οσο σκεφτομαι ακομα τι να κανω ειπα να κανω τις τρυπες για τα κλειδια. Τελικα μετα απο χιλια μετρηματα για να φερω το μανικι στην ενωση με το σκαφος στα 44 χιλ θα πρεπει να ξυρισω απο τον τακο 2-3 χιλ.  Τα κλειδια τα εβαλα προχειρα πρεπει να πανε αναποδα.

[tsipis]

Καπως χαθηκε το υπολοιπο μυνημα!
Ευχαριστω για τα κατατοπιστικα σχεδια κ.Τουρπαλη και john. Ο προβληματισμος μου εκτος απο το παχος ειναι και για το πλατος του μανικιου γιατι στο τετραχορδο νομιζω οτι το πλατος καπου εκει πρεπει να ειναι 40-45χιλ στην ενωση ή κανω λαθος;

[Μάνος Τουρπάλης]

βρε τι πάθατε όλοι με το "κύριε' και "κύριε"... αντε και περνάω την κρίση των πενήντα...
(ασπρίζουν και τα μαλλιά μου και αποκτάω επιτέλους κύρος - για αυτούς που δεν με ξέρουνε)

.....
λοιπόν για τετράχορδο δεν έχω ιδέα, ένα που μέτρησα αν θυμάμαι καλά είχε 44-34 (ένωση - μαξιλάρι)
