Αποστολέας Θέμα: Καλούπι μασίφ για τετράχορδο  (Αναγνώστηκε 11433 φορές)

Πλιακώνης Κωνσταντίνος

  • Hero Member
  • *****
  • Μηνύματα: 1.004
  • Αγαπημένο ξύλο: Καρυδια
  • Αριθμός κατασκευών: κανενα
Καλούπι μασίφ για τετράχορδο
« στις: Ιανουαρίου 07, 2014, 08:39:20 μμ »

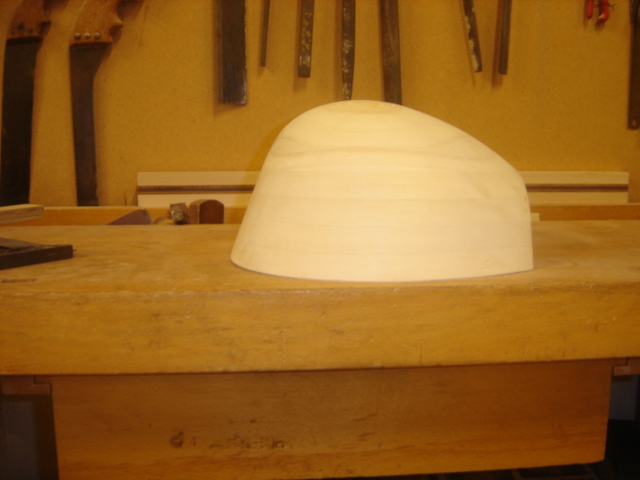

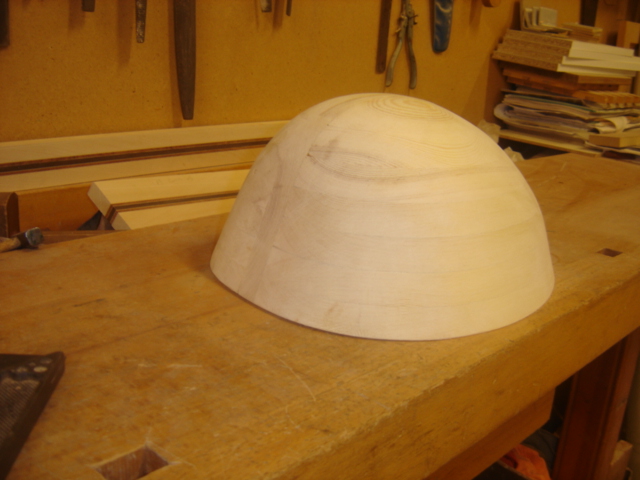

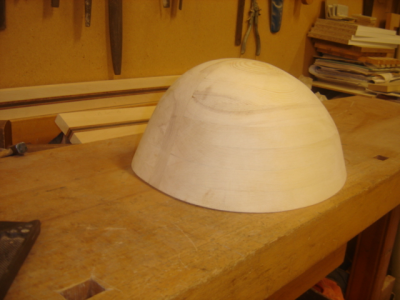

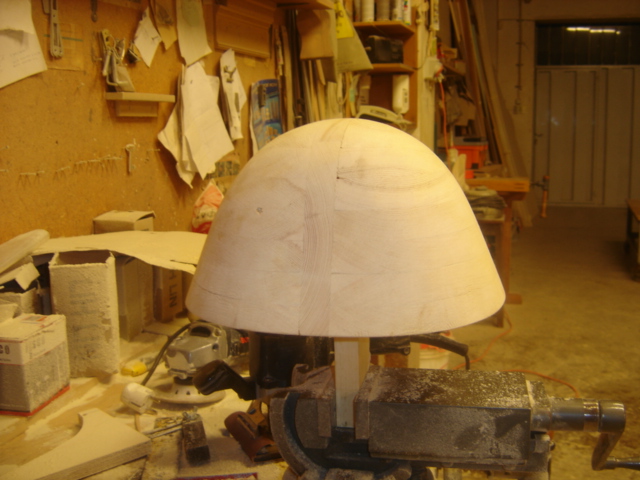

Πριν κανα μηνά περίπου ένα πρωινό μου χτύπησε την πόρτα ο ταχυδρόμος και μου έδωσε ένα φάκελο, ήταν τα σχέδια που είχα ζητήσει στον πολύ καλό φίλο - δάσκαλο- και συμφορουμίτη nikola foreo,  μόλις τα είδα η μέρα μου έφτιαξε, μετά με έφαγε η σκέψη το πως θα το φτιάξω το καλούπι, λίγες ημέρες αργότερα στο fb ο πολύ καλός μουσικός και οργανοποιός Νίκος Παϊσιος παρουσίαζε το καλούπι του βλέποντας το λοιπόν πήρα το ερέθισμα να ξεκινήσω, χθες τον φώτων βοήθεια μας, ξεκίνησα το καλούπι που σχεδόν δεν το έχω ολοκληρώσει θέλει κάτι λίγο ακόμη. Αυτή λοιπόν την κατασκευή την αφιερώνω σε αυτούς που βοήθησαν να την ολοκληρώσω.
nikola foreo και Νίκο Παϊσιε σας ευχαριστώ μέσα από την καρδιά μου.
Ευπρόσδεκτη κάθε είδους κριτική
...............Τώρα δεν πουλάω τρέλα άλλαξα γνώμη.....

Nikolas Fereos

  • Hero Member
  • *****
  • Μηνύματα: 659
  • Όλα διορθώνονται.....
  • Αγαπημένο ξύλο: μουριά
  • Αριθμός κατασκευών: ουκ εστιν αριθμός
Απ: Καλούπι μασίφ για τετράχορδο
« Απάντηση #1 στις: Ιανουαρίου 07, 2014, 09:15:49 μμ »
Ωραία δουλειά φίλε Κωστα ,και το εργαστήριο που βλέπω ......αχανές ;D
Χωρίς να θέλω να σε επηρρεάσω γιατι γούστα ειναι αυτά... θα το προτιμούσα λίγο πιο πλατυ στο επάνω μέρος δηλ στην περιοχή που έχει το μέγιστο ύψος
και επειδή οι φωτογραφιες μπορεί να ξεγελάνε πόσο μήκος θα έχει ο τάκος σ αυτο στο σκάφος ; έχω την εντύπωση οτι άφησες πάρα πολύ χώρο.
« Τελευταία τροποποίηση: Ιανουαρίου 07, 2014, 09:54:32 μμ από Nikolas Fereos »

ΖΑΡΚΑΔΑΣ ΚΩΣΤΑΣ

  • Hero Member
  • *****
  • Μηνύματα: 6.139
Απ: Καλούπι μασίφ για τετράχορδο
« Απάντηση #2 στις: Ιανουαρίου 07, 2014, 09:17:07 μμ »
ΕΙΠΑΜΕ....ΤΟΧΕΙΣ . ΞΕΚΑΘΑΡΑ ΠΡΑΜΑΤΑ
Αφου μπορει αυτος, μπορω κι εγω...........................

Πλιακώνης Κωνσταντίνος

  • Hero Member
  • *****
  • Μηνύματα: 1.004
  • Αγαπημένο ξύλο: Καρυδια
  • Αριθμός κατασκευών: κανενα
Απ: Καλούπι μασίφ για τετράχορδο
« Απάντηση #3 στις: Ιανουαρίου 07, 2014, 09:30:07 μμ »
Ωραία δουλειά φίλε Κωστα ,και το εργαστήριο που βλέπω ......αχανές ;D
Χωρίς να θέλω να σε επηρρεάσω γιατι γούστα ειναι αυτά... θα το προτιμούσα λίγο πιο πλατυ στο επάνω μέρος δηλ στην περιοχή που έχει το μέγιστο ύψος
και επειδή η φωτογραφιες μπορεί να ξεγελάνε πόσο μήκος θα έχει ο τάκος σ αυτο στο σκάφος ; έχω την εντύπωση οτι άφησες πάρα πολύ χώρο.

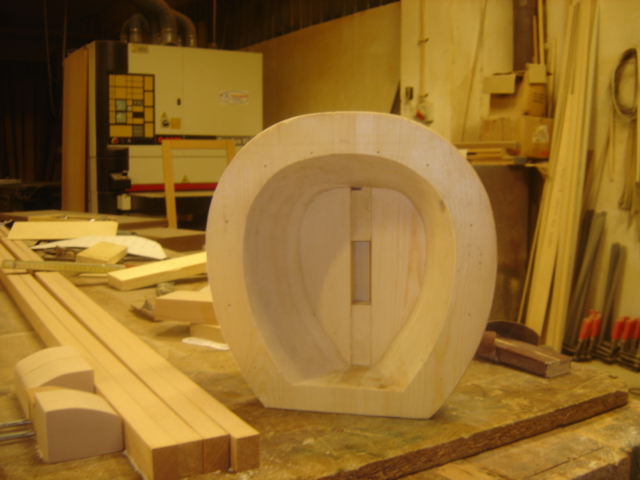

Κύριε Νίκο η διάσταση του τάκου που μου στιλάτε στα σχέδια ήταν 50mm μετρώντας το δικό μου μπουζούκι αλλά και ψάχνοντας στο forum είδα ότι είναι κοντά στα 58mm όπου και το έκανα, επίσεις εκεί που ειναι η θέση του τάκου θα βάλω ένα κόντρα πλακέ 7mm για ενίσχυση επειδή έχει σοκορα (κόντρα νερά) η περιοχή,  εκεί και είναι λίγο ευαίσθητο το σημείο, όποτε θα μικρύνει ο τάκος πίσω
...............Τώρα δεν πουλάω τρέλα άλλαξα γνώμη.....

Πλιακώνης Κωνσταντίνος

  • Hero Member
  • *****
  • Μηνύματα: 1.004
  • Αγαπημένο ξύλο: Καρυδια
  • Αριθμός κατασκευών: κανενα
Απ: Καλούπι μασίφ για τετράχορδο
« Απάντηση #4 στις: Ιανουαρίου 07, 2014, 09:32:02 μμ »
teacher Ζαρκ σε ευχαριστώ για την εμψύχωση  ;D ;D ;D ;D
...............Τώρα δεν πουλάω τρέλα άλλαξα γνώμη.....

Ανδρέου Δημ.

  • Hero Member
  • *****
  • Μηνύματα: 1.380
    • Κατασκευες
Απ: Καλούπι μασίφ για τετράχορδο
« Απάντηση #5 στις: Ιανουαρίου 07, 2014, 10:11:59 μμ »

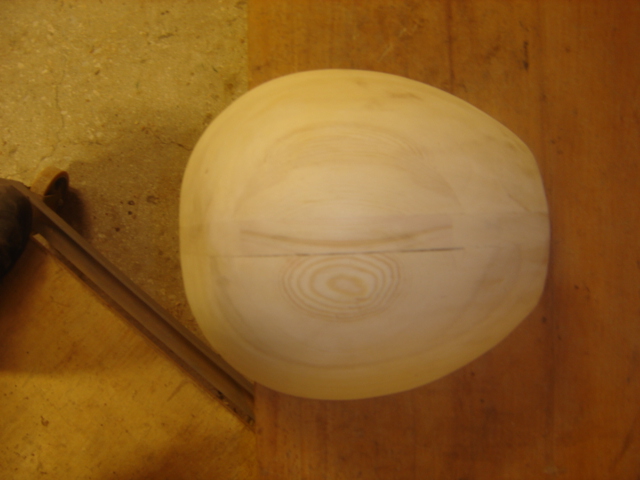

Πανεμορφο φαινεται!!!! Βαλε και μια φωτο αν μπορεις
απο μπροστα να δουμε τις καμπυλες!!!

Σταύρος Κοντοκώστας

  • Full Member
  • ***
  • Μηνύματα: 227
  • Αριθμός κατασκευών: 3
Απ: Καλούπι μασίφ για τετράχορδο
« Απάντηση #6 στις: Ιανουαρίου 07, 2014, 10:12:52 μμ »
Τελεια δουλεια. Με το καλο το οργανο! Θα ηταν ενδιαφέρον να μας εκανες και μια παρουσιαση με τα σταδια της κατασκευης...
Όταν το όρμα δεν πάρει δράση, μένει απλα ένα όνειρο.....

georgalasg

  • Hero Member
  • *****
  • Μηνύματα: 1.752
    • παρουσίαση κατασκευών
  • Αγαπημένο ξύλο: απελέκητο...
  • Περιοχή: Άλιμος - Κυπαρίσσι Λακωνίας
Απ: Καλούπι μασίφ για τετράχορδο
« Απάντηση #7 στις: Ιανουαρίου 07, 2014, 10:24:37 μμ »
Ρε φιλε αυτο ειναι εργο τεχνης. Βαλε του μανικο καπακι και κουρδισε . Κριμα να το τρυπησεις
Εγω και ο Ζοζέφ.
https://georgalasg.wordpress.com/

Πλιακώνης Κωνσταντίνος

  • Hero Member
  • *****
  • Μηνύματα: 1.004
  • Αγαπημένο ξύλο: Καρυδια
  • Αριθμός κατασκευών: κανενα
Απ: Καλούπι μασίφ για τετράχορδο
« Απάντηση #8 στις: Ιανουαρίου 07, 2014, 10:30:01 μμ »
Και φώτο από την κολάτζα Δημήτρη, Σταύρο αύριο θα το κάνω γιατι τώρα δεν έχω χρόνο πρέπει να φύγω από το γραφείο
...............Τώρα δεν πουλάω τρέλα άλλαξα γνώμη.....

Θάνος

  • Hero Member
  • *****
  • Μηνύματα: 587
  • Αγαπημένο ξύλο: Σφενδαμος
Απ: Καλούπι μασίφ για τετράχορδο
« Απάντηση #9 στις: Ιανουαρίου 07, 2014, 10:41:46 μμ »
Κωστα αυτο ειναι εργο τεχνης,τι εκανες βρε μεγαλε. Πολλα μπραβο !!!!!!!
Ιδεα, το πρωτο μασιφ μπουζουκι  :D

kedros27(Χρήστος.Μ)

  • Hero Member
  • *****
  • Μηνύματα: 1.501
  • Αγαπημένο ξύλο: κέδρος
  • Αριθμός κατασκευών: 14
Απ: Καλούπι μασίφ για τετράχορδο
« Απάντηση #10 στις: Ιανουαρίου 07, 2014, 11:26:10 μμ »
Κώστα μια ομορφιά είναι, βουρ για το σκαφάκι φίλε, θα σου έρθω απο εκεί να το δω απο κοντά.

KOSTAS7

  • Hero Member
  • *****
  • Μηνύματα: 996
Απ: Καλούπι μασίφ για τετράχορδο
« Απάντηση #11 στις: Ιανουαρίου 08, 2014, 10:58:58 πμ »
Kωνσταντίνε ωραιοτατο ειναι για μενα φτιαξε ενα σκαφακι με φτηνα ξυλα και μετα διορθωσε οπου νομιζεις και αν πρεπει το καλουπι

sakkalis

  • Moderator
  • Hero Member
  • *****
  • Μηνύματα: 2.837
Απ: Καλούπι μασίφ για τετράχορδο
« Απάντηση #12 στις: Ιανουαρίου 09, 2014, 11:29:03 μμ »
Φίλε το καλουπι είναι τόσο καλοφτιαγμένο που θα λυπόμουνα να καρφώσω πρόκες σε αυτό.
Αντε καλή συνέχεια.
Δημήτρης Σ.

''Το όνειρο που σ’ έφερε μια μέρα ως εδώ, σήμερα καίγεται, σκουριάζει και σε διώχνει.
Μια σε κρατάει στη γη, μια σε ξερνάει στον ουρανό, το ίδιο όνειρο σε τρώει και σε γλιτώνει.''

Πλιακώνης Κωνσταντίνος

  • Hero Member
  • *****
  • Μηνύματα: 1.004
  • Αγαπημένο ξύλο: Καρυδια
  • Αριθμός κατασκευών: κανενα
Απ: Καλούπι μασίφ για τετράχορδο
« Απάντηση #13 στις: Ιανουαρίου 10, 2014, 10:13:33 πμ »
Αν και με καποια καθυστέρηση σας παρουσιάζω παρακάτω και με φωτογραφίες, την κατασκευή του καλουπιού

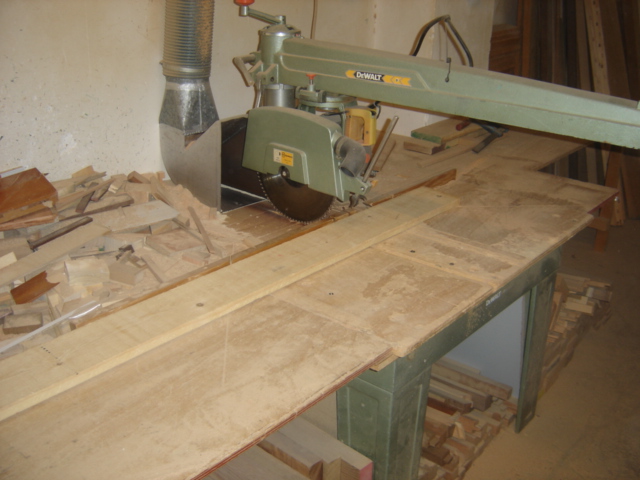

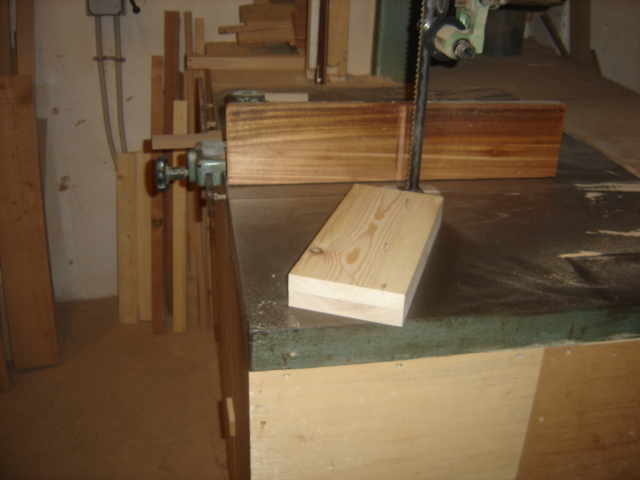

Φωτο:1) κοπή του υλικού σε μήκος

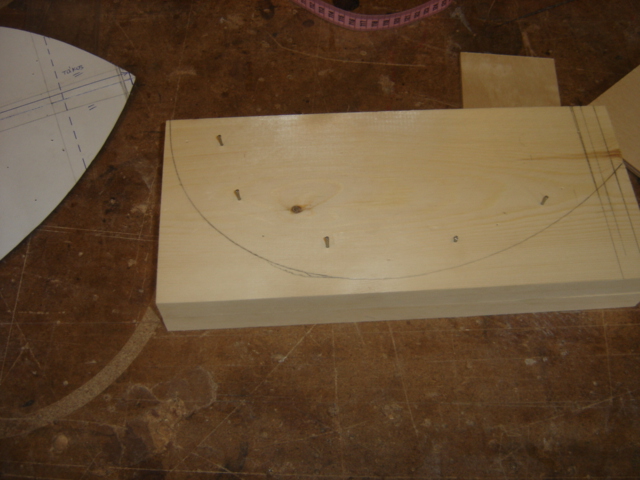

Φωτο:2&3) σημάδεμα και ξεγύρισμα στην κορδέλα

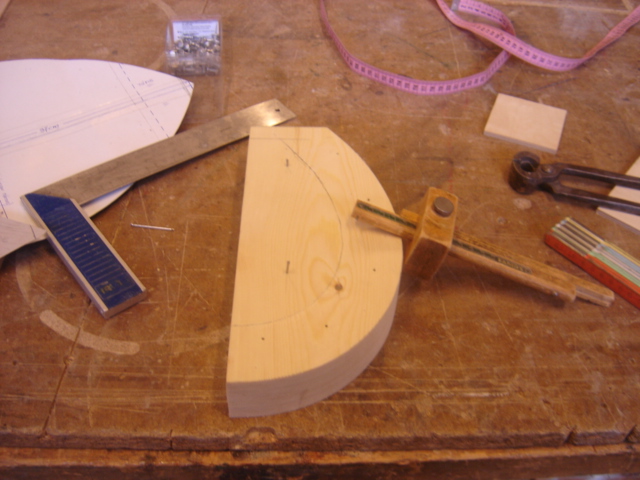

Φωτο:4)Σημάδεμα με την σημαδούρα για την εσωτερική καμπύλη
...............Τώρα δεν πουλάω τρέλα άλλαξα γνώμη.....

Πλιακώνης Κωνσταντίνος

  • Hero Member
  • *****
  • Μηνύματα: 1.004
  • Αγαπημένο ξύλο: Καρυδια
  • Αριθμός κατασκευών: κανενα
Απ: Καλούπι μασίφ για τετράχορδο
« Απάντηση #14 στις: Ιανουαρίου 10, 2014, 10:36:36 πμ »

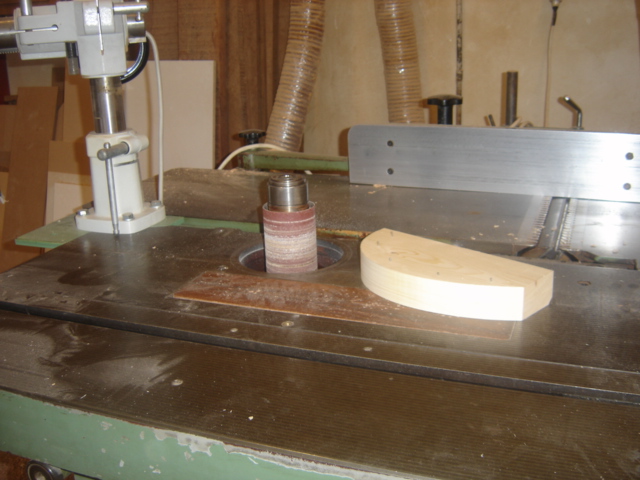

φωτο 5): Καθάρισμα των κομματιών στην σβούρα στον τάκο με το γυαλόχαρτο(αυτή η διαδικασία για όσος δεν έχουν σβούρα η router table γίνετε στο χέρι με ράσπα και πιστέψτε με έχει καλύτερα αποτελέσματα άπλα είναι χρονοβόρα διαδικασία, πότε μην επιχειρήσετε με σκέτο router

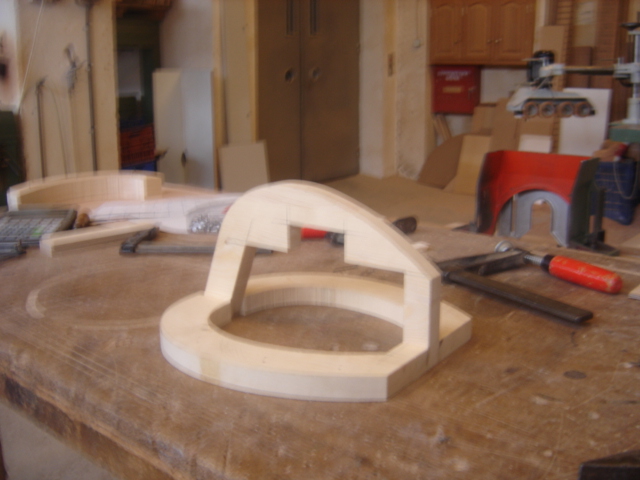

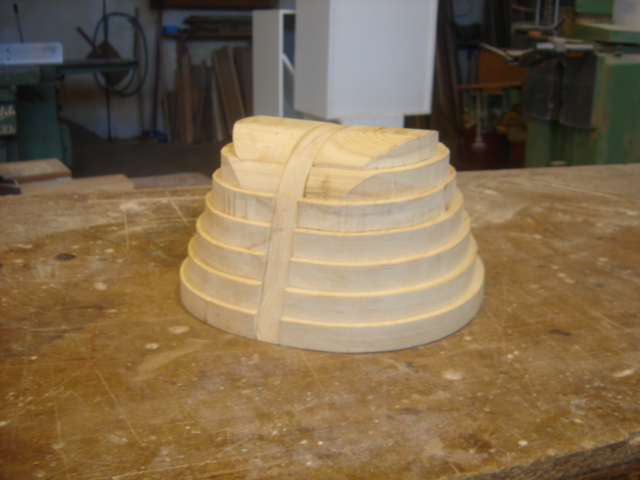

φωτο 6): Μοντάρισμα των κομματιών της περιμέτρου και του κεντρικού κατά μήκος άξονα της κατασκευής

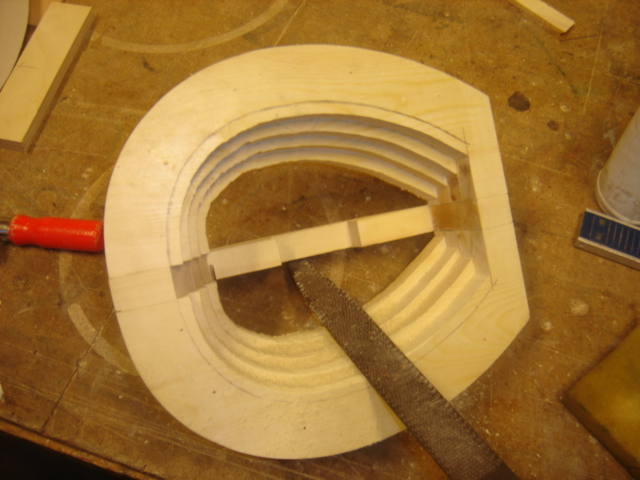

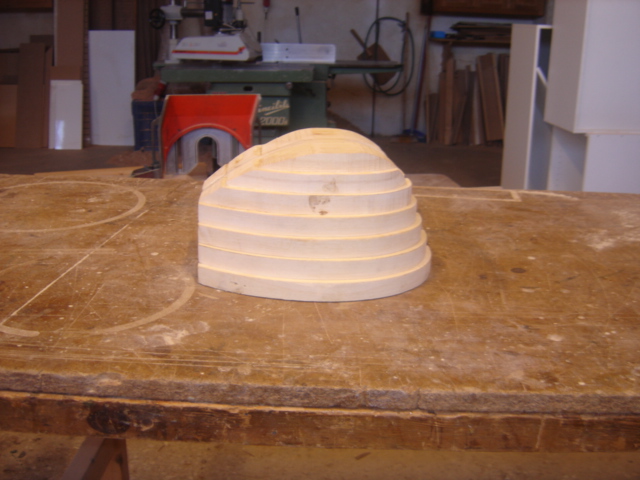

φωτο 7): Χτίσιμο του καλουπιού μέχρι εκεί που θα γίνει εσωτερικά κούφιο το καλούπι, και στρώσιμο με την ράσπα

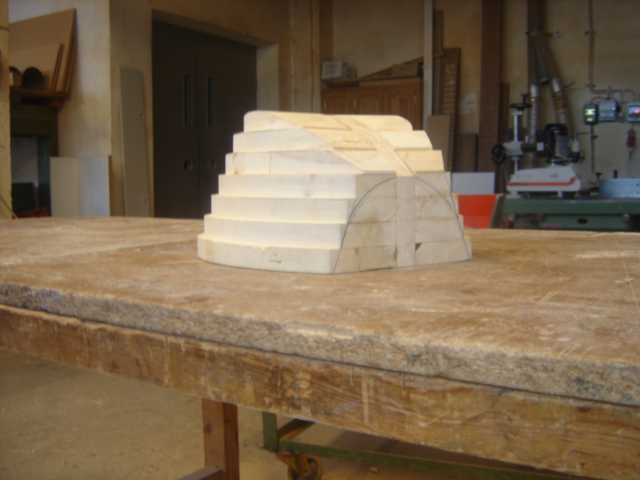

φωτο 8-9-10): Τελικό χτίσιμο του καλουπιού με τα τελευταία κομμάτια χωρίς να αφαιρεθούν εσωτερικά
...............Τώρα δεν πουλάω τρέλα άλλαξα γνώμη.....
