Κατασκευή ακουστικής κιθάρας (OM και πιθανώς SJ)

[Νάσος]

Παναγιώτη άψογος!!!
Θα σε μαλώσω όμως γιατι δεν ρωτάς
Δεν χρειάζεται να φτιάξεις τίποτε απο κάτω για να κολήσεις τα καμάρια με radious
Κανε ενα κοπο να δείς μια παλιότερη κατασκευή αυτή που είχα φέρει οταν είχαμε συναντηθεί

[url][http://www.noiz.gr/index.php?topic=191207.0/url]

Με το go bar απλά βάζεις απο κάτω απο το καπάκι ενα μαλακό πλαστικό καί με το καμάρι ήδη καμπυλωμένο παίρνεις τη κλίση.
Ο λόγος που και εγώ τα κόλησα ένα ένα ειναι οτι δεν έχω φτιάξει το go bar τοσο σταθερό και βάζοντας τα bars, βάζεις ένα πέφτει το άλλο

Και πάλι μπράβο!

[kedros27(Χρήστος.Μ)]

Παναγιώτη εξαιρετική δουλειά έχεις κάνει με τα καμάρια, θέλει υπομονή όχι αστεία, αλλα αυτό το go-bar deck τι είναι; δεν καταλαβαίνω πράμα

[ΚαΠα]

Χρήστο τα το go bar deck είναι μια πατέντα για να μπορείς να κολλάς ταυτόχρονα όλα τα καμάρια. Στην ουσία είναι μια κατασκευή με ένα "πάτωμα" και μια "οροφή" διαστάσεων 60Χ60 cm (πχ από κόντρα πλακέ θαλάσσης) σε απόσταση 50-60 cm. Το καπάκι μπαίνει στο πάτωμα και τα ως σφιχτήρια χρησιμοποιούνται κάποιες ράβδοι από πλαστικό ή ξύλο που λυγίζουν μεταξύ των δύο αυτών επιπέδων. Δες εδώ για να καταλάβεις καλύτερα.

Η κατασκευή του go bar είναι εύκολη. Το πρόβλημα ξεκινά από τη στιγμή που θέλεις να κατασκευάσης το καπάκι ή την πλάτη με συγκεκριμένη καμπύλωση και προς του δύο άξονες. Στην περίπτωση αυτή πρέπει για πάτωμα να χρησιμοποιηθεί ένας κοίλος δίσκος με τη συγκεκριμένη κάθε φορά επιθυμητή καμπύλωση, ώστε το καπάκι πιεζόμενο από τα καμάρια να πάρει και αυτό την καμπύλωση. Ο κάθε δίσκος (στα αγγλικά hollow form) εχει αρκετό κόστος και για να τον κατασκευάσεις θέλει καποια δουλειά και κάποια εργαλεία (κυρίως ένα καλό ρούτερ).

Ελπίζω να πήρες μια ιδέα. Αν θέλεις επιπλέον πληροφορίες ... εδώ είμαστε!

[ΚαΠα]

Παναγιώτη άψογος!!!
Θα σε μαλώσω όμως γιατι δεν ρωτάς
Δεν χρειάζεται να φτιάξεις τίποτε απο κάτω για να κολήσεις τα καμάρια με radious
Κανε ενα κοπο να δείς μια παλιότερη κατασκευή αυτή που είχα φέρει οταν είχαμε συναντηθεί

[url][http://www.noiz.gr/index.php?topic=191207.0/url]

Με το go bar απλά βάζεις απο κάτω απο το καπάκι ενα μαλακό πλαστικό καί με το καμάρι ήδη καμπυλωμένο παίρνεις τη κλίση.
Ο λόγος που και εγώ τα κόλησα ένα ένα ειναι οτι δεν έχω φτιάξει το go bar τοσο σταθερό και βάζοντας τα bars, βάζεις ένα πέφτει το άλλο

Και πάλι μπράβο!

Φίλε Νάσο τα είχα διαβάσει το συγκεκριμένο στο noiz, θυμάμαι και την ωραία κιθάρα σου. Αν δεν έχεις τίποτε άλλο η πατέντα είναι καλή. Εγώ θέλησα να αξιοποιήσω και τον τάκο που είχα φτιάξει που έχει φάρδος 5-6 cm. Το μόνο αρνητικό ότι ήταν χρονοβόρο αφού κόλλησα τα καμάρια ένα-ένα.

 Ίσως το επιχειρήσω κάποια στιγμή να κατασκευάσω hollow form.

[Νάσος]

Παναγιώτη, όταν βάλεις ενα τάκο απο κάτω με τη συγκεκριμένη καμπυλότητα καπακιού είναι το τέλειο αλλά γεμίζεις το εργατήρι με template και άλλα συναφή που πιάνουν χώρο , έτσι το συγκεκριμένο κόλπο με το ελαστικό υποστήριγμα κάτω απο το καπάκι το βλέπω πολύ έξυπνο.

[ΚαΠα]

Συνέχεια εργασιών:

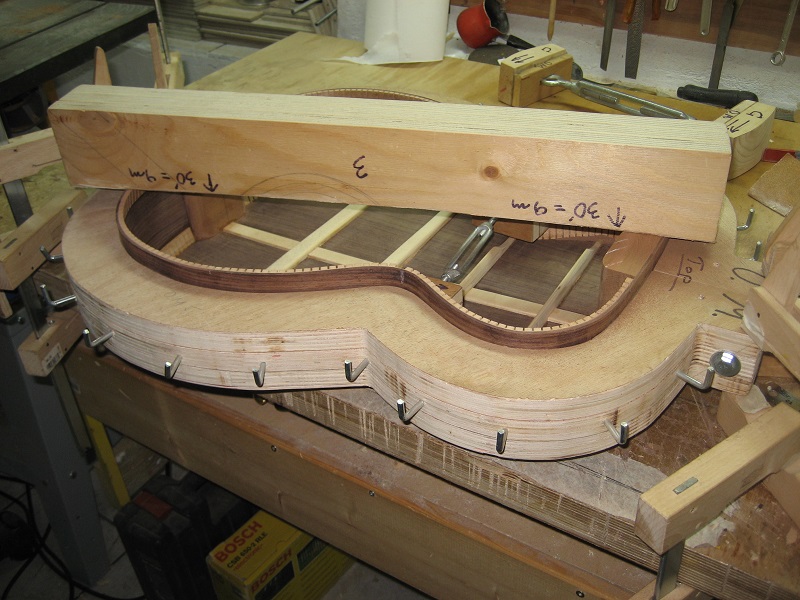

Τα χείλη του σκάφους αρχικά διαμορφώθηκαν με τον τάκο με την καμπύλωση των 30'.

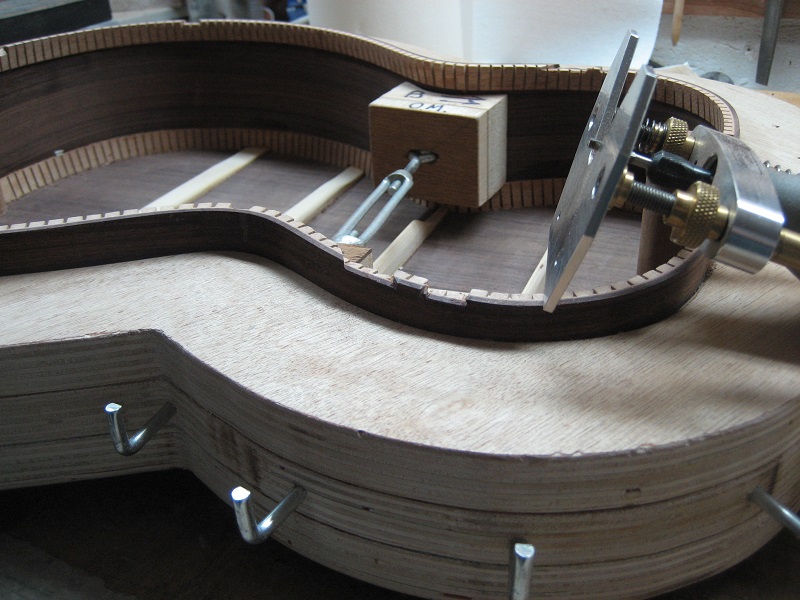

Στη συνέχεια άνοιξα τις φωλιές για τα καμάρια.

 [ Invalid Attachment ]

[ΚαΠα]

Παρόλα αυτά, το καπάκι δεν καθόταν καλά και άρχισαν επιπλέον εργασίες για να έλθει όπως έπρεπε.

Οι αιτίες ήταν δύο:
-Πρώτον το ύψος των τάκων (τους είχα κάνει λίγο ψηλότερους από το σχέδιο και δεν είχαν χαμηλώσει αρκετά με τον τάκο)
-Δεύτερον και πιό σημαντικό,  είχα περάσει στο πίσω μέρος του μυαλού μου το γεγονός ότι τα δύο καμάρια πάνω από την τρύπα, τα είχα κολλήσει επίπεδα και όχι πάνω στον τάκο καμπύλωσης. Και τούτο για να κάτσει καλύτερα η ταστιέρα. Το έκανα και μάλλον το ξέχασα προσωρινώς.

Να μην τα πολυλογώ, έφαγα αρκετές ώρες μέχρι να έλθουν όλα καλά, αφού κατέβασα τους τάκους στο ακριβές ύψος και κατέβασα λίγο σε κάποια σημεία και τα πλαϊνα με μια μικρή πλάνη χειρός. Εύκολο ακούγεται, αλλά δυσκολότερα το κάνει κανείς, επειδή είχα κολλήσει στο σκάφος την εσωτερική πατούρα (kerfing).

Τέλος καλό, όλα καλά. Προσαρμόστηκε το καπάκι κα με τις τελικές φωλιές για τα καμάρια και έγινε η κόλλησή του (με το γνωστό τρόπο με τα λάστιχα).

[ΚαΠα]

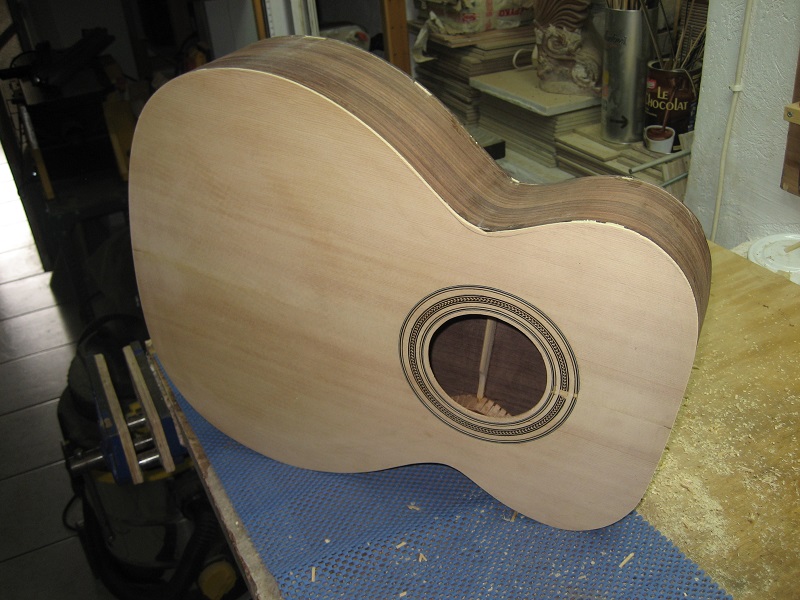

Τελικά σήμερα το πρωϊ "βγήκε από το φούρνο" το σκάφος.

Με ανακούφιση όλα είχαν πάει καλά και άρχισε να μοιάζει με κιθάρα.

 [ Invalid Attachment ]

Τις τελευταίες ημέρες είχε πέσει πολύ δουλειά για να φτάσει το όργανο σε αυτό το σημείο. Δεδομένου ότι θα λείψω για μερικές ημέρες, δεν ήθελα να αφήσω το καπάκι χωρίς να έχει κολληθεί (την έχω πατήσει στο παρελθόν).

[Νάσος]

Παναγιώτη ζηλεύω αλλά έχω ξεκινήσει ήδη άλλη

[Sforzando]

Φίλε Παναγιώτη είσαι ένας πραγματικός luthier!!!
Amazing!!!

[ΚαΠα]

Χαιρετώ την παρέα. Παρόλο ότι έλλειψα αρκετές ημέρες, αναπλήρωσα την καθυστέρηση με πολλή δουλειά. Έχουμε και λέμε:

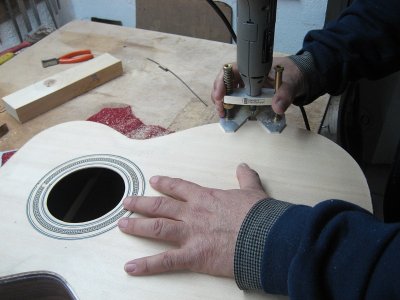

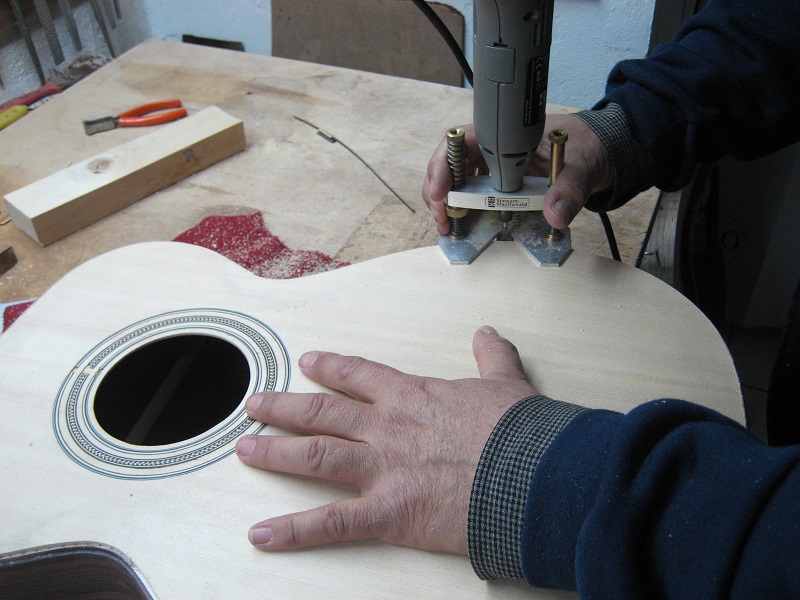

- Σκάψιμο των καναλιών για τα περιφερειακά διακοσμητικά κορδόνια. Έγινε με Dremel και την βάση του StewMac.

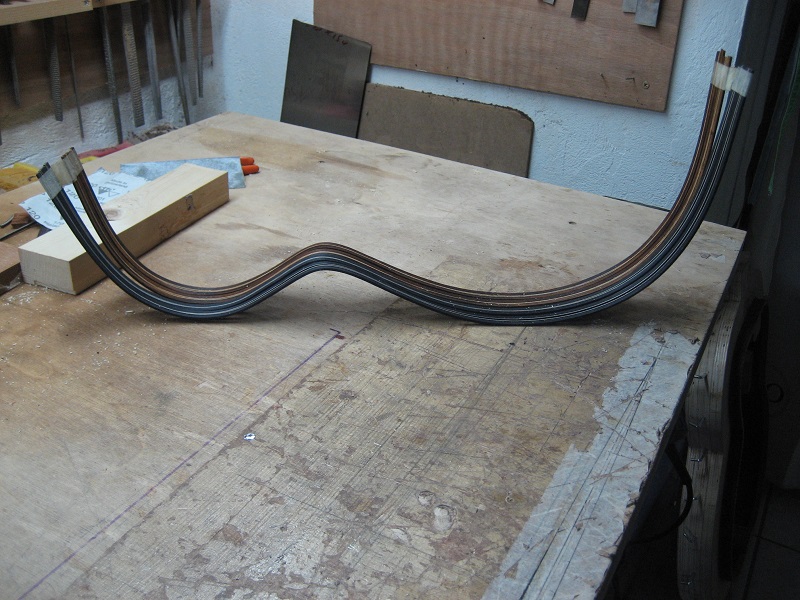

- Λύγισμα των ξύλινων φιλέτων. Έγινε με την ηλεκτρική κουβέρτα πάνω στο καλούπι που λύγισα και τα πλαϊνά.

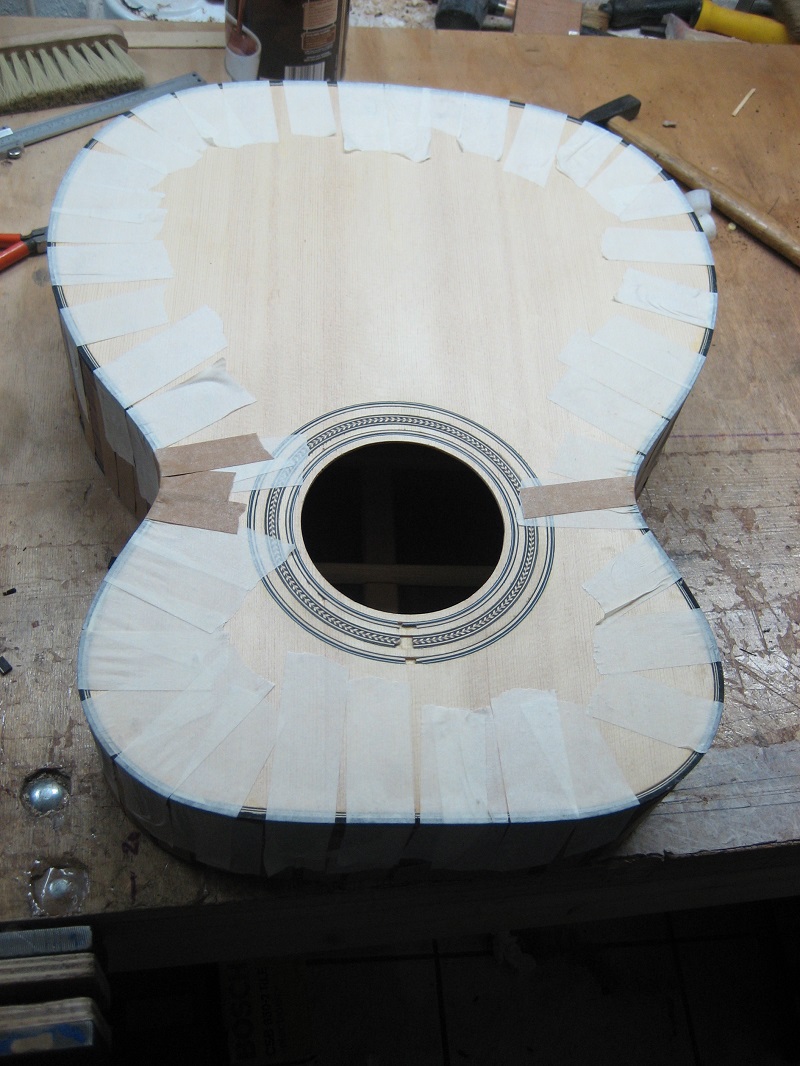

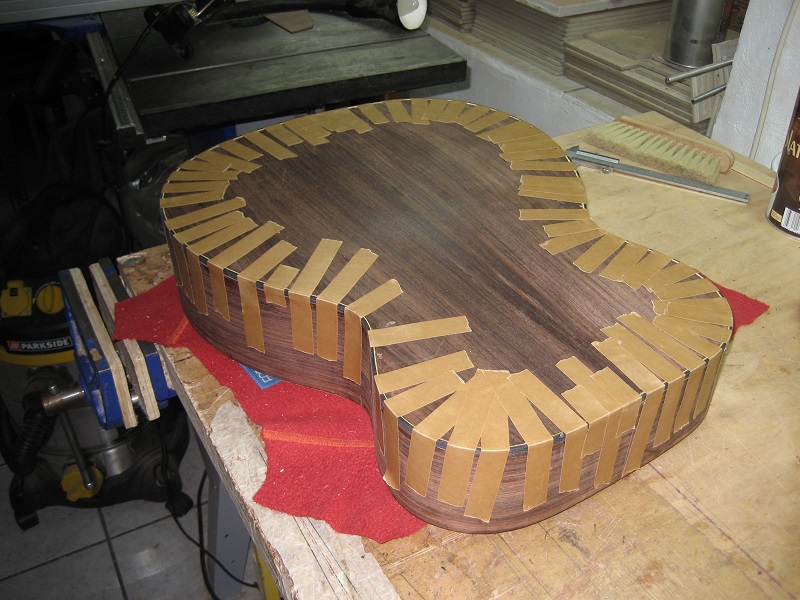

- Κόλληση των φιλέτων. Η κόλληση έγινε με titebond και για το σφίξιμο στην πλάτη χρησιμοποιήθηκε ισχυρή ταινία (την αγόρασα από LMI).

- Για το καπάκι συνηθισμένη χαρτοταινία (επειδή το καπάκι έχει κίνδυνο να σηκώσει ίνες όταν ξεκολάς τις ταινίες).

 [ Invalid Attachment ]

[ΚαΠα]

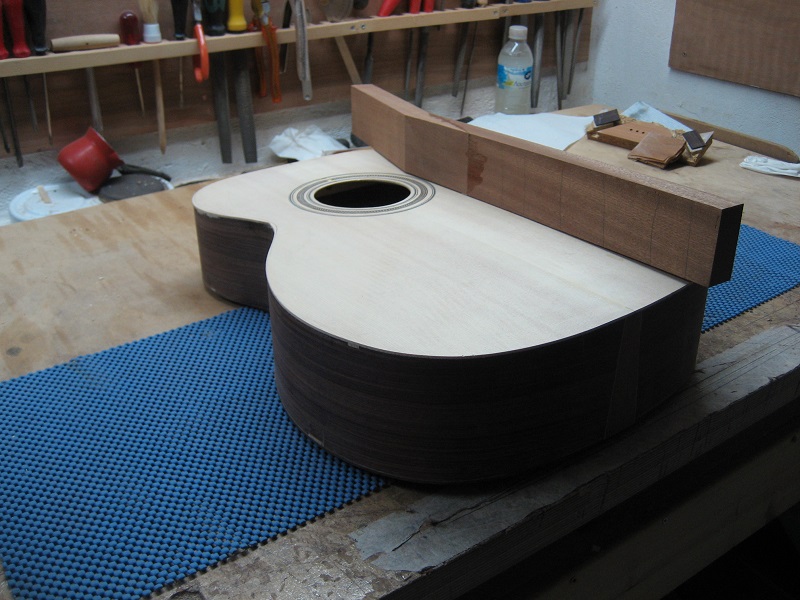

Ίσως δεν έχω αναφέρει ότι ο στόχος είναι μέχρι την έκθεση να φτιάξω δύο κιθάρες ΟΜ. Η πρώτη προορίζεται για τον παιδικό μου φίλο Γρηγόρη (καθόμασταν στο ίδιο θρανίο) που αρκετές φορές με βοηθάει στην κατασκευή. Αποφάσισε και αυτός να μάθει να φτιάχνει οργανάκια τώρα στα γεράματα  .

Η δεύτερη που την φτιάχνω για μένα, έχει αρχίσει να κατασκευάζεται παράλληλα με την πρώτη αλλά είχε μείνει πίσω πολύ. Τις τελευταίες ημέρες όμως (που ο Γρηγόρης έκανε κοπάνες  ) την έφτασα και αυτή στο ίδιο σχεδόν στάδιο.

Η μόνη διαφορά είναι ότι στην πρώτη κιθάρα όπως έχω αναφέρει χρησιμοποίησα έλατο Καυκάσου ενώ στην δεύτερη Sitca Spruce Αλάσκας.

Επίσης δύο λεπτομέρειες:

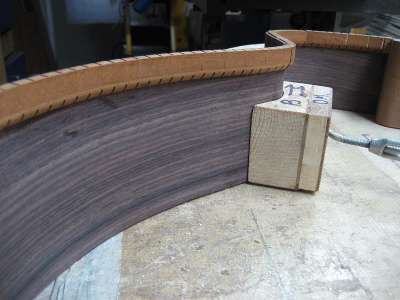

- Χρησιμοποίησα τα πιό "όμορφα" ανάποδα kerfs  (που τελικά είναι πολύ ευαίσθητα και σπάνε εύκολα).

- Το σκάψιμο της ροζέτας αυτή τη φορά έγινε με το ειδικό εργαλείο του StewMac που μου είχε έλθει εν τω μεταξύ.

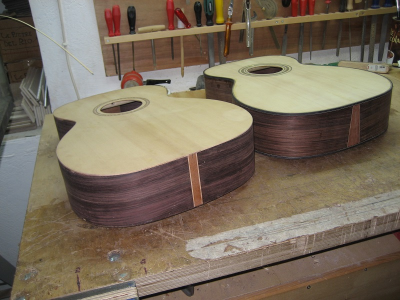

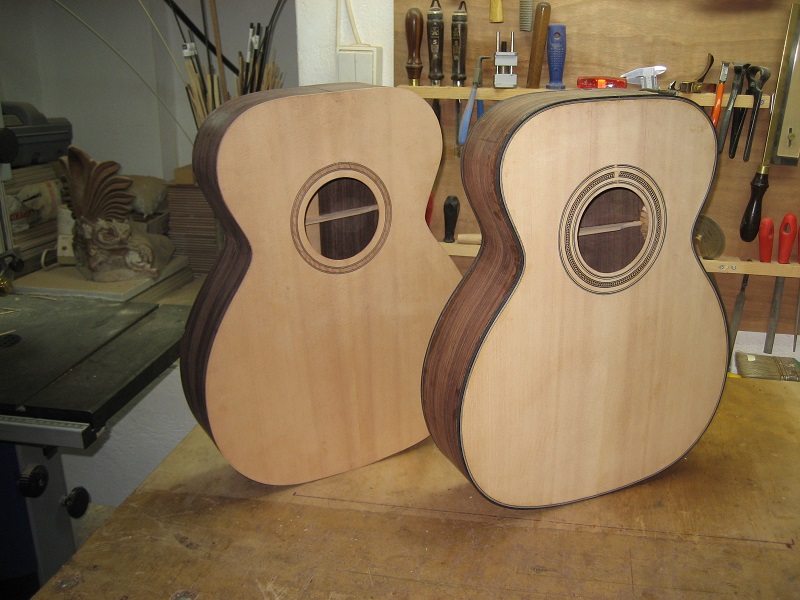

Ιδού λοιπόν το ζεύγος.

 [ Invalid Attachment ]



[Ανδρέου Δημ.]

Κουκλες ειναι!!! Γεια στα χερια σου!!!!

[Nikolas Fereos]

προχώρα ακάθεκτος ! είσαι σε πολύ καλό δρόμο. Θαυμάζω εκτος απο τις κιθάρες και τα ραφάκια με τις λίμες  τα κατσαβίδια ,όμορφα τοποθετημένα στη σειρά....εγω ντρέπομαι να βγάλω φωτογραφία απο το χώρο που έχω για εργαστήριο..... θα με πετάξουν έξω απο το φόρουμ (μην το πεις πουθενά    )

[georgalasg]

πολυ ωραίες μπραβο!!!
Ελπιζω να τις δοκιμασουμε και τις δυο στην εκθεση...
