Αποστολέας Θέμα: Αυτοσχέδιο jig για ξεχόνδρισμα με router  (Αναγνώστηκε 3278 φορές)

Δημήτρης Κ

  • Full Member
  • ***
  • Μηνύματα: 195
  • Αριθμός κατασκευών: 1 στο 35% :p
Αυτοσχέδιο jig για ξεχόνδρισμα με router
« στις: Σεπτεμβρίου 23, 2013, 08:14:41 μμ »
Χρειάστηκε να φάω περίπου 5mm από το μανίκι στην ηλεκτρική που φτιάχνω, οπότε ήθελα να φτιάξω κάτι για το ρούτερ ώστε να μη φάω τα χέρια μου με τα ροκάνια.

Στο μυαλό μου είχα τη φάση έλκυθρο που κυκλοφορεί στα διάφορα φόρουμ.

Αλλά μου φάνηκε πέταμα χρημάτων και χρόνου να τρέχω πράκτικερ να πάρω ντίζες και να τρυπάω με ακρίβεια  MDF.

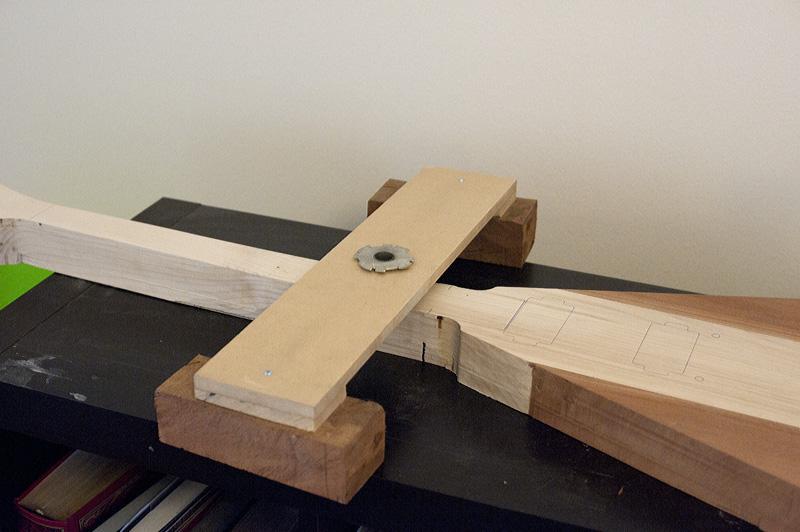

Mια ματιά στο κουτι με τα ρετάλια και 10 λεπτά αργότερα είχα έτοιμο αυτό

 [ Invalid Attachment ]

Εντάξει δεν ήταν πολύ ακριβές, και χρειάστηκε να το τελειώσω με λίγο ροκάνι και γυαλόχαρτο, αλλά δούλεψε μια χαρά.

Τώρα που το σκέφτομαι, θα μπορούσα να βίδωνα το ρούτερ πάνω στο MDF και να αποφύγω τον οδηγό που με περιόρισε σε στενό κοπτικό. Θα γλύτωνα αρκετό χρόνο και θα χρειαζόταν λιγότερη δουλειά μετά να έρθει στα ίσια του.

theodoropoulos

  • Hero Member
  • *****
  • Μηνύματα: 640
  • Αγαπημένο ξύλο: Padauk
Απ: Αυτοσχέδιο jig για ξεχόνδρισμα με router
« Απάντηση #1 στις: Σεπτεμβρίου 23, 2013, 09:18:49 μμ »
ομολογω δεν καταλαβα τι θες να κανεις και τι εργαλεια διαθετεις... :-X
θα βαλεις εκει πανω το ρουτερ?

Δημήτρης Κ

  • Full Member
  • ***
  • Μηνύματα: 195
  • Αριθμός κατασκευών: 1 στο 35% :p
Απ: Αυτοσχέδιο jig για ξεχόνδρισμα με router
« Απάντηση #2 στις: Σεπτεμβρίου 23, 2013, 09:50:47 μμ »
Ναι

To MDF με τα πατουράκια το κρατάει σε σταθερό ύψος σε σχέση με το τραπέζι οπότε μπορούμε να κάνουμε κάτι σαν ξεχόνδρισμα.

theodoropoulos

  • Hero Member
  • *****
  • Μηνύματα: 640
  • Αγαπημένο ξύλο: Padauk
Απ: Αυτοσχέδιο jig για ξεχόνδρισμα με router
« Απάντηση #3 στις: Σεπτεμβρίου 24, 2013, 06:23:25 πμ »
kai αυτο το στρογγυλο στη μεση τι ειναι??  :o ??? ::) ::)

Δημήτρης Κ

  • Full Member
  • ***
  • Μηνύματα: 195
  • Αριθμός κατασκευών: 1 στο 35% :p
Απ: Αυτοσχέδιο jig για ξεχόνδρισμα με router
« Απάντηση #4 στις: Σεπτεμβρίου 24, 2013, 10:14:27 πμ »
kai αυτο το στρογγυλο στη μεση τι ειναι??  :o ??? ::) ::)

O οδηγός για template που ήρθε με το ρούτερ. Πρακτικά αυτό κρατάει το ρούτερ στη θέση του.
Αυτό έγραφα ότι εξαιτίας του έπρεπε να χρησιμοποιήσω στενό κοπτικό. Αν απλά βίδωνα το ρούτερ στο mdf θα μπορούσα να χρησιμοποιήσω μεγαλύτερο και να γλυτώσω κόπο και χρόνο.

theodoropoulos

  • Hero Member
  • *****
  • Μηνύματα: 640
  • Αγαπημένο ξύλο: Padauk
Απ: Αυτοσχέδιο jig για ξεχόνδρισμα με router
« Απάντηση #5 στις: Σεπτεμβρίου 24, 2013, 10:45:18 πμ »
την επομενη φορα,διορυωνεις και το κανεις πιο λειτουργικο,οπως σε βολευει!!καλη επιτυχια!
