Ταστιέρα, παραμετρικός σχεδιασμός στο AutoCAD

[Yannis P.]

Ξεκίνησα να σχεδιάζω (αρχάριο) τζουρομπαγλαμαδάκι, αλλά ψάχνοντας διάφορες περίεργες κλίμακες ανάμεσα στα 2, και μετά από αρκετό παίδεμα μεταξύ excel και AutoCAD, σκέφτηκα να δώσω χαρη στον εαυτό μου και να φτιάξω μια ρουτίνα που την ζωγραφίζει αυτόματα.

Ξεσκόνισα λίγο τις παλιές γνώσεις στην AutoLISP, που έχω λόγω επαγγέλματος, και νάτη.

tastiera_v1.0.fas

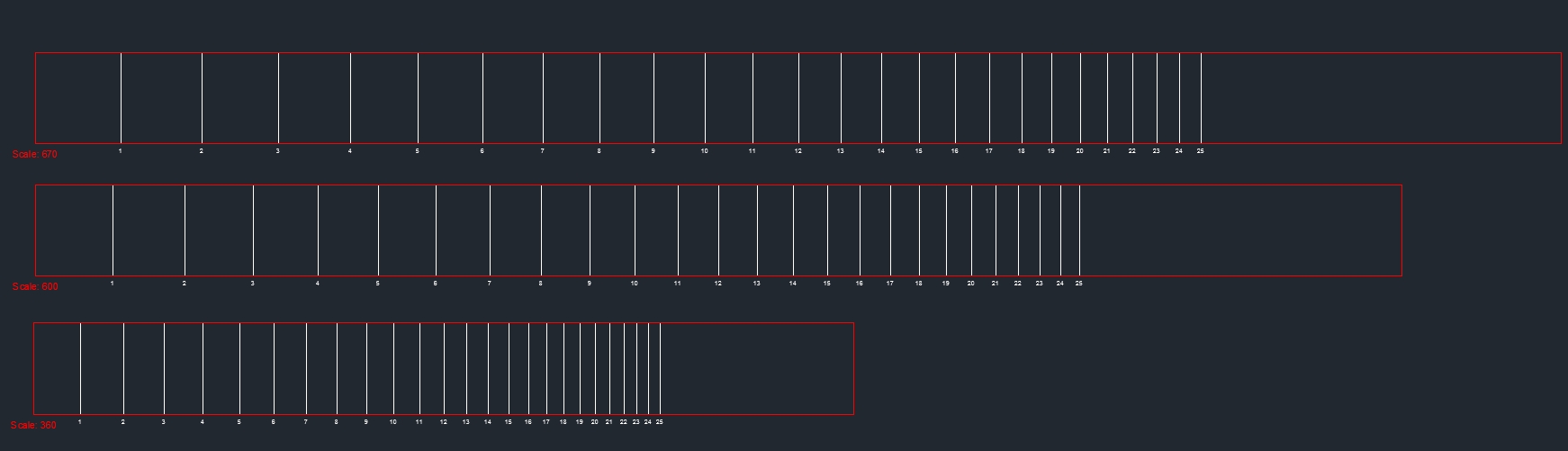

Υπολογίζει και ζωγραφίζει παραμετρική παραλληλόγραμμη ταστιέρα που βασίζεται στον τύπο Xn = L *(1-1/(2^(n/12)))

Αφιερωμένη στο φόρουμ, που τόσο απλόχερα μοιράζει την Γνώση, σαν μια ελάχιστη συνδρομή.

Ξέρω ότι υπάρχουν παρόμοια προγραμματάκια στο νετ, αλλά το συγκεκριμένο είναι αφενός πολύ απλό στην χρήση, και αφετέρου δικό μας, Ελληνικό.

Χρήση

- Κατεβάζουμε το tastiera_v1.0.fas και το σώζουμε στον υπολογιστή μας
- Το φορτώνουμε σε ένα οποιοδήποτε ανοιχτό αρχείο στο AutoCAD, πληκτρολογώντας: APPLOAD
- Επιλέγουμε το tastiera_v1.0.fas, πατάμε LOAD (αν ζητήσει επιβεβαίωση ξαναπατάμε LOAD) και μετά CLOSE

Αυτό ήταν, το πρόγραμμα φορτώθηκε!

Πληκτρολογούμε: TASTIERA και απαντάμε σε 4 ερωτήσεις ή δεχόμαστε την προτεινόμενη τιμή πατώντας enter:

Scale size in mm (= μήκος κλίμακας σε χιλιοστά ή enter)
Tasto width in mm (= πλάτος ταστιέρας σε χιλιοστά ή enter)
Tasta number (= αριθμός τάστων που θέλουμε να ζωγραφίσει ή enter)
Tastiera start point (κλικάρουμε με το ποντίκι το κάτω αριστερό σημείο της ταστιέρας)

Εγινε!

Επειδή ΟΛΕΣ ΟΙ ΤΙΜΕΣ ΕΙΝΑΙ ΣΕ ΧΙΛΙΟΣΤΑ, ενδέχεται να μην χωράει στη οθόνη, οπότε πληκτρολογούμε ZOOM > EXTEND

Ετσι, για να ζωγραφίζουμε όσες ταστιέρες θέλουμε, σε ότι κλίμακα και με όσα τάστα γουστάρουμε!

Ελπίζω να φανεί χρήσιμη...

[Yannis P.]

Οδηγίες εκτύπωσης στο AutoCad,  σε printer με χαρτί A4

Φτιάχνουμε ένα πλαισιο Α4:

RECTANGLE > click σε ένα σημείο με το ποντίκι > @297,210 > enter

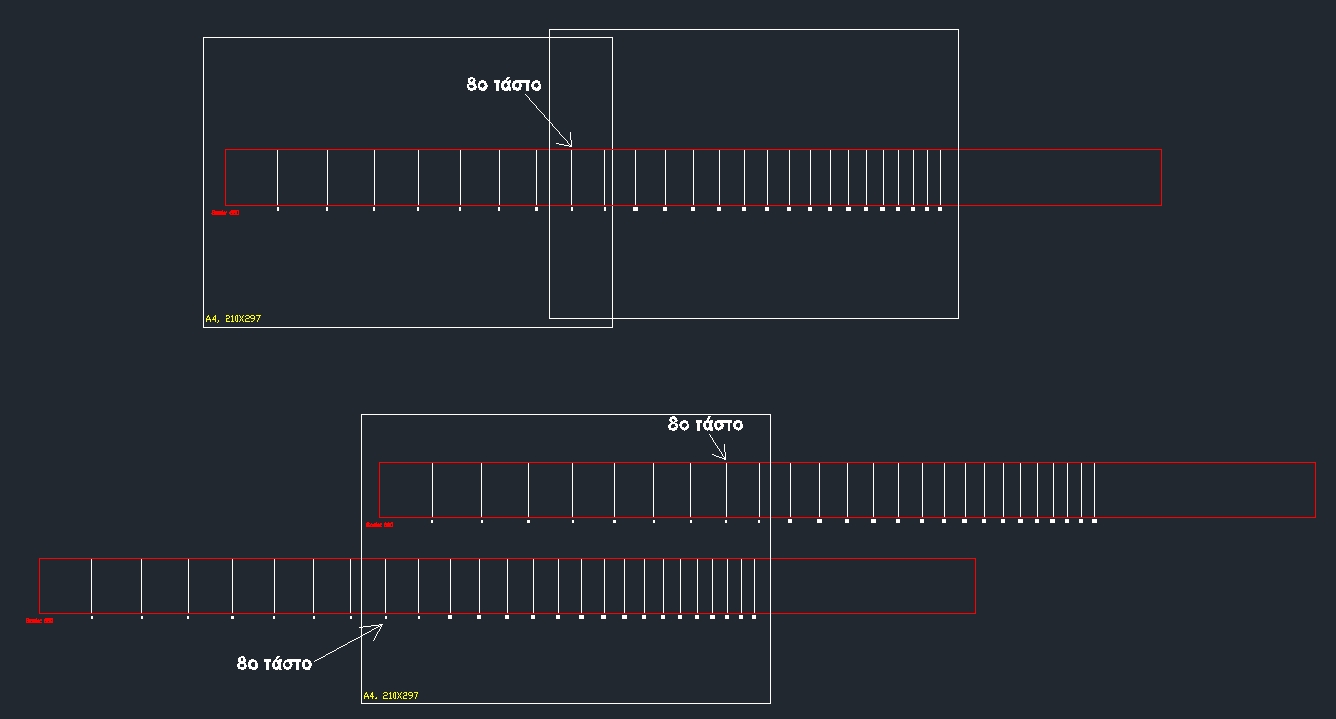

Φτιάχνουμε την ταστιέρα μας με την εντολή TASTIERA και την τοποθετούμε έτσι που να τυπωθεί σε 2 ή 1 σελίδα Α4.

Χωρίζουμε την εκτύπωση στο κατάλληλο τάστο, στο παράδειγμα το 8ο.

 [ Invalid Attachment ]

ZOOM > EXTEND

Plot >
Plot Scale 1mm = 1 unit >
What to Plot > Window
Window > ορίζουμε το παράθυρο εκτύπωσης
Tick στο Center Plot
Paper Size > A4
Drawing Orientation > Landscape
OK

Αφου εκτυπωθεί κόβουμε τα 2 κομμάτια και τα ενώνουμε στο κομμένο τάστο.

[Μάνος Τουρπάλης]

 Πρωτοχρονιάτικο δωράκι, έ?? ευχαριστούμε!!!

[Μάνος Τουρπάλης]

Υ.Γ. αν μπορείς να κάνεις και μια ακόμα επιλογή width εκτός από το 0 (nut) και στο 12ο ας πούμε ... (ή 17ο για τους μπουζουκοφτιάχτες... ξέρω ζητάω πολλά....)

[Yannis P.]

Μάνο δεν κατάλαβα τι ακριβως ζητάς, αν εννοεις να έχει μεταβλητό πλατος και να γίνεται τραπέζιο απο παραλληλόγραμμο, γίνεται. Οχι εύκολα αλλά γίνεται.

O σκοπός της ρουτίνας είναι να δίνει ένα ευκολο πατρόν για χάραξη ταστιέρας, οπότε το παραλληλόγραμμο είναι υπεραρκετό: σχεδιάζεις-κόβεις-κολλάς-χαράζεις-τέλειωσες

Αλλά αν το θελετε πολλοί πολύ σε πιο fancy να το κάνω... (αν και νομίζω ότι χάνει την απλοτητά του γιατί θα πρέπει να διαλεξεις κανείς και τον αριθμό του τάστου που θα έχει το 2ο πλάτος)

[Μάνος Τουρπάλης]

ε! μη σε βάλω και σε κόπο, δεν αξίζει αν δεν είναι εύκολο.
Ναι αυτό έλεγα (μεταβλητό πλάτος) και ναι προφανώς θα πρέπει να δώσει κανείς και την δεύτερη βάση (του τραπεζίου). Δεν βοηθά στην κατασκευή, αλλά βοηθά στο "μάτι" για να βγαίνουν όμορφα τα σχέδια (αν υπάρχουν δηλαδή σχέδια).
Μην ασχολείσαι παραπάνω (για μένα), έχω ήδη δυο τρία block από ταστιέρες και τα αλλάζω ανάλογα με το σχέδιο.
Απλώς είπα να γράψω κάτι
