κλιμακα μπαγλαμα και διαστασεις

[Thanos Zarouchliotis]

Γεια σας παιδια , ειμαι καινουριος στην παρεα και  εχω σχεδον μηδενικες γνωσεις πανω στο αντικειμενο.
Εχω ξεκινησει το πρωτο μου οργανο ενα μικρο μπαγλαμαδακι και εως τωρα εχω ετοιμασει το σκαφος του, σκαφτο
απο ενα αμφιβολου ποιοτητος ξυλο αλλα εχω σκοπο να το ολοκληρωσω.
Ηθελα να ρωτησω καποια πραγματα για τις κλιμακες γιατι ολο ψαχνω κ γραφω και τιποτα δεν κανω.
Το σκαφος μου ειναι μηκος:11,5, μεγιστο πλατος:8,5 και βαθος:8 cm
Συντομα θα προσαρωσω το μανικο απο φλαμουρι και κοντρα καρυδια. Αυτο που με προβληματιζει ειναι η ταστιερα.
Λεω να παραγγειλω ταστιερα ετοιμη χαραγμενη απο τον Σοφιανο , λογω ελειψης εργαλειων, αλλα με προβληματιζουν οι διαστασεις που εχει στο site του.
Εχει καποιες σε κλιμακα  37,1  και 38,1. ομως το μηκος τους οπως αναφερει απο κατω ειναι 36,5.
Εγω για εναν μπαγλαμα κλιμακα 38 και με τις διαστασεις του ηχειου ως εχουν χρειαζομαι μια ταστιερα μηκους 27cm.
Πειτε μου σας παρακαλω τι κανω λαθος , γιατι εχω σπασει το κεφαλι μου.

να και  η ταστιερα του Σοφιανου

http://sofianos.net/eshop/index.php/virtuemart/organopoiia/tastiera-gia-baglama-apo-eveno-xaragmeni-se-klimaka-37-1-615-detail

[tasarosrock (tasos kar)]

φίλε θάνο καλωσήρθες και καλή αρχή. δεν κάνεις κάτι λάθος αλλά η ταστιέρα η συγκεκριμένη είναι συνολικό μήκος 36.5 και θα πρέπει να την κόψεις στο ανάλογο μήκος που θές απο την κάτω μεριά. δες τη δεύτερη φωτό και θα δείς ότι δεν είναι χαραγμένη μέχρι κάτω κάτω.επίσης η ταστιέρα είναι 7μμ πάχος και μπορείς να ζητήσεις να σου την πλανίσουν να γίνει και λεπτότερη.

όπως έμαθα και γώ απο δώ ,θα πρέπει να υπολογίσεις η ταστιέρα σου να πατάει στο καπάκι και πέρα απο την ένωση μάνικου σκάφους . να καλύπτει και τον τάκο δηλαδή γιατί έτσι δημιουργούνται τάσεις.

δές εδώ σε ένα μπαγλαμά που έχω φτιάξει τις παρατηρήσεις του ΚΩΣΤΑ ΖΑΡΚΑΔΑ . http://www.luthier.gr/index.php?topic=1176.msg18324#msg18324

αν λοιπόν κάνεις και ένωση μπράτσου πχ 3 εκατοστά η ταστιέρα σου θα είναι όσο απο το μάνικο και πάνω συν αυτά τα 3 εκατοστά.
απο τα λίγα που ξέρω
δηλαδή οτι ο καβαλάρης μπαίνει περίπου στο 1/3 του μήκους του σκάφους, με αυτά τα νούμερα (38 κλίμακα και 11.5 σκάφος ) νομίζω οτι θα χρειαστείς περίπου 30.34 για το μάνικο συν το κομμάτι που θα καλύπτει τον τάκο δηλαδή 33.34 συνολικό μήκος. το 27 εσύ πως το υπολογίσες ?

[Silvestro]

Θανο καλως ηρθες
(χωρις να εχω τις απαιτουμενες γνωσεις, αλλα σιγουρα θα σου απαντησουν κ οι πιο "ειδικοι" εδω μεσα...)
το 27 πως το βρηκες, αφαιρεσες το μηκος κλιμακας απο το μηκος σκαφος σου;
η ταστιερα απ'οτι ξερω, την "επεκτεινεις" οσο θελεις πανω στο σωμα του μπαγλαμα...
στο σαϊτ φαινεται μετα το τελευταιο ταστο εχει αρκετο κενο, για να κοψεις οσο δεν σου χρειαζεται η να κανεις κ κανενα σχεδιακι στο τελος απ'οτι εχω δει παιδια να κανουν εδω μεσα...οποτε, 36 μειον 5-6 = 30 ποντοι.
(παρε τηλ ομως κ τον σοφιανο) κ οπως ειπα σιγουρα καποιος ειδικος, θα στα εξηγησει...

[Silvestro]

Να! μεχρι να φτιαξω τον καφε, σου απαντησαν!

[Thanos Zarouchliotis]

Γεια σας παιδια και ευχαριστω πολυ για τις συμβουλες.
Το 27 το εβγαλα μετρωντας το σκαφος απο το κατω καβαλαρη + το μανικο μεχρι τον πανω καβαλαρη.
Ετσι οριζω την κλιμακα απο το μηκος της ανοιχτης χορδης, αφαιρεσα το τι θα παραμεινει ηχειο -καπακι και η ταστιερα βγαινει καπου τοσο, χωρις
βεβαια να υπολογισω το μερος της που 8α καλυπτει το καπακι , αυτο ειναι δεδομενο.

[Thanos Zarouchliotis]

να διευκρυνησω και κατι το οποιο ειναι σημαντικο . Το μηκος του ηχειου ειναι 14,5 εκ.
 απλα επειδη ειναι το σκαψιμο του ανηφορικο απο το βαθυτερο σημειο προς το μανικο και τα τελέυταια 3-4 εκατοστα
στην ουσια ειναι 1- 1,5 εκ. βαθος  , ετσι θελοντας να  μεταφερω τον καβαλαρη απο τα 4,8 στα 3,8  ( ειναι πιο ομορφο) υπολογιζω
το ουσιαστικο ηχειο αυτο που θα παραγει τον ηχο στα 11,5 εκατοστα.
Γιαυτο και μπερδευομαι τοσο .

[tasarosrock (tasos kar)]

 [ Invalid Attachment ]

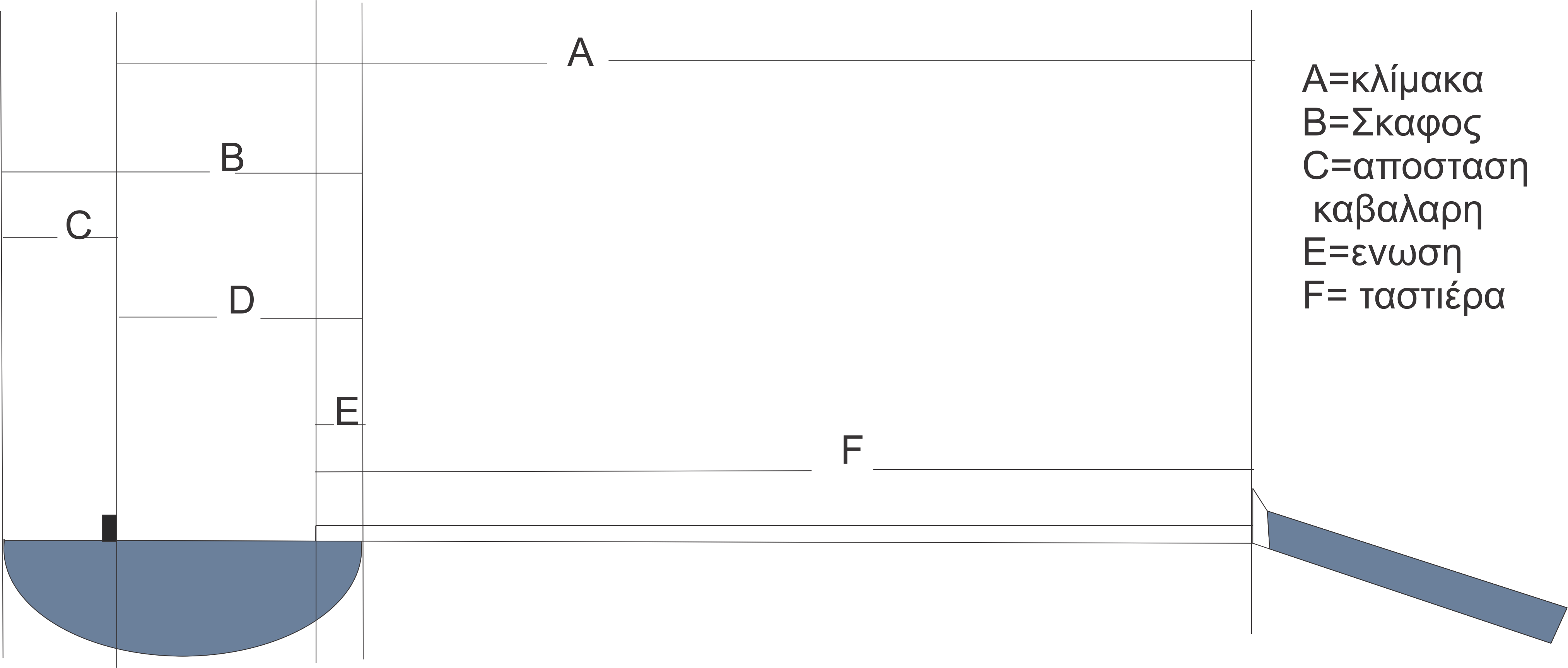

Φίλε μου Νομίζω οτι κάπου κάνεις κάποιο λάθος . με βάση το σχέδιο που έφτιαξα λίγο πιο πάνω το μήκος της  ταστιέρας σου θα είναι F= Α-D+E  .εγώ αυτή τη μέθοδο ακολουθησα απο το βιβλίο το σκαφτό μπαγλαμαδάκι. δεν είμαι και πολύ καλός στην ανάλυση αλλά ούτε και στο σχέδιο. Με 27 που λές εσύ θα είναι σαν να μπήκε στο πλυντήριο . πλάκα κάνω.
μήπως πάλι έχεις κάτι άλλο στο μυαλό σου και καταλαβα άλλο εγώ ? στο φόρουμ θα βρείς πάντως άκρη και μέχρι το βράδυ θα έχουνε απαντήσει και άλλοι και καλύτερα .

[tasarosrock (tasos kar)]

φίλε μου σου απάντησα ενώ έγραφες. ακόμα και έτσι όμως πάλι δεν μου βγαίνει 27. ελπίζω να μη σε μπέρδεψα χειρότερα.

[Thanos Zarouchliotis]

Αν ο κατω καβαλαρης ειναι στα 3,8 (1/3 του ηχειου) τοτε μενει 11,5 περιπου εκ. σκαφος συν την ταστιερα μεχρι τον πανω καβαλαρη.
αν κανω κλιμακα 38 δηλαδη ανοιχτη χορδη 38 εκ. τοτε εχουμε 11,5+ 26,5=38.
που κανω το λαθος?
βεβαια χωρις το Ε του σχεδιου σου ετσι!!

[tasarosrock (tasos kar)]

δεν κάνεις λάθος έτσι όπως το λές. έτσι όπως τα έλεγες στην αρχή δεν βγαίνανε τα νούμερα. μετά εξήγησες . δεν ξέρω ακριβώς τι γίνεται με αυτή τη θέση του καβαλάρη (δηλαδή πιο πίσω) . κάποιος θα μας διαφωτίσει.

[Thanos Zarouchliotis]

ελεγα για την ταστιερα του Σοφιανου γιατι. Γιατι ενω ειναι κλιμακα 38, ειναι μονο εκεινη 36,5 μηκος .
αν εγω θελω να φτιαξω το Ε απο το σχεδιο που εχεις  παραπανω , το σχεδιο μου 8α χει χαραγμενα ταστα πανω χαχαχα..
καταλαβαινεις εχω παιξει το μυαλο κομπολοι με αυτα τα πραγματα..

[tasarosrock (tasos kar)]

πληροφοριακά μιας και έχω μια ίδια του σοφιανού στα χέρια μου τα τάστα είναι 27. δηλαδή σταματάει το χάραγμα στους 30 πόντους. επίσης είναι χαραγμένη για πεντάρι τάστο , νομίζω μπορείς να πλανίσεις κατηφορικά και να σβηστούν κιολας αμα χρειαστεί.

[Thanos Zarouchliotis]

Πηγα σε ενα μαστορα εδω κοντα  και μου ειπε να μην κανω μορσο για τοσο μικρο οργανο και να το κανω με τριγωνο
αρσενικο θυληκο. Εσεις τι λετε ? Σιγουρα εχει διαφορα στην αντοχη αλλα δεν εχω εργαλεια για τετοιες δουλειες.
Στην επομενη κατασκευη θα μαι κομπλε.
