Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 07, 2021, 12:00:57 μμ
Ηθελα μια άλλη στιγμή να κάνω αυτή τη παρουσίαση αναλυτικά , αλλά μ΄έπιασε ανασφάλεια και είπα να την κάνω κάπως σύντομη .
Ο πατέρας μου ήταν Ισπανός , με υπεραγαπούσε και με κυριεύει ένα έντονο συναισθηματικό φορτίο.
Συγνώμη !
ΓΕΝΙΚΑ :
http://hagomiguitarra.blogspot.com/ (http://hagomiguitarra.blogspot.com/)
( Σύντομη παρουσίαση του οργανοποιού στα ισπανικά και στα αγγλικά )
ΕΙΔΙΚΟΤΕΡΑ :
https://sites.google.com/view/haztuspropiasguitarras/inicio (https://sites.google.com/view/haztuspropiasguitarras/inicio)
Στο mail : escuelalutheria@gmail.com
Αν μας ενδιαφέρει , ζητάμε και μας στέλνει δωρεάν σε μορφή PDF : Είναι στα ισπανικά ...
1ο βιβλίο : MANUAL PARA LA CONSTRUCCION DE LA GUITARRA CLASICA Y ESPANOLA
2o βιβλίο : MANUAL PARA EL LUTHIER NOVEL Βελτιωμένη , πληρέστερη έκδοση του 1ου βιβλίου
Επίσης δωρεάν σε μορφή PDF :
Τα template ( plantillas ) πληρέστατα , κατατοπιστικά , εκτυπώνονται σε πραγματικό μέγεθος από οικιακό εκτυπωτή σε χαρτί Α4 ( εντάξει για το καπάκι χρειάζονται τέσσερις σελίδες Α4 ) . Τα template αναφέρονται βασικά στο «μεγάλο» μοντέλο της κιθάρας του Antonio Torres 1 . Εχουν κάποιες μικρές διαφορές από το πρωτότυπο , χρήσιμες όμως , κατά την κρίση του κατασκευαστή .Πιστεύω ότι δεν θα έχει πρόβλημα , αν του ζητηθούν μόνο τα template , χωρίς το βιβλίο.

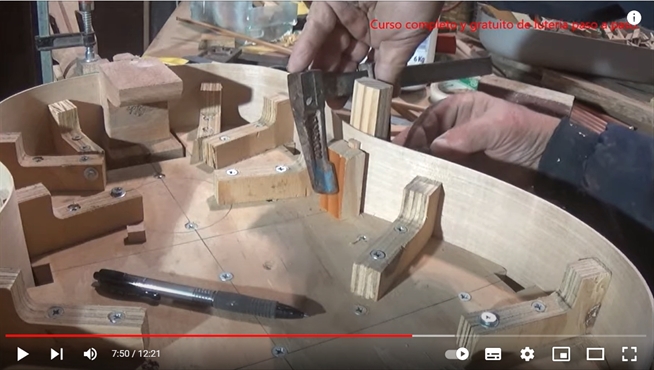

LOS CIEN PASOS CON LA SOLERA TALLADA
100 + Βίντεο - βήματα μεγάλης χρονικής διάρκειας κατασκευής ισπανικής κιθάρας.
https://sites.google.com/view/haztuspropiasguitarras/cursos/construcci%C3%B3n-de-guitarras?authuser=0 (https://sites.google.com/view/haztuspropiasguitarras/cursos/construcci%C3%B3n-de-guitarras?authuser=0)

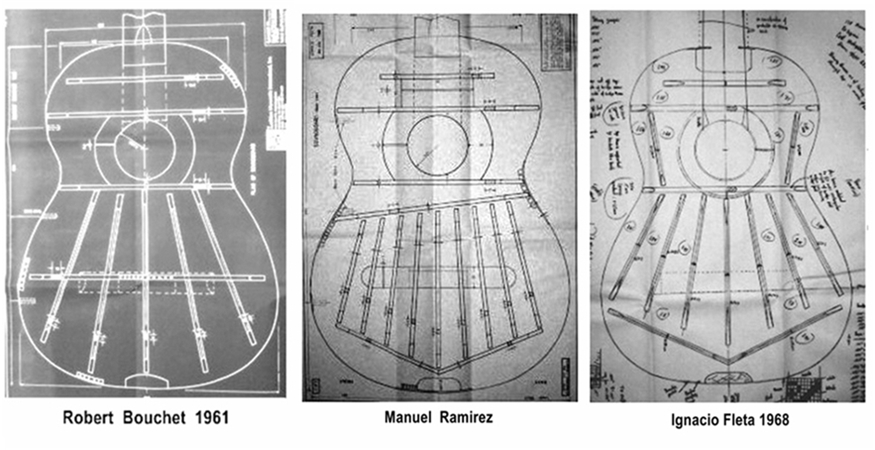

PLANOS
Εάν ζητήσετε και σας στείλει τα template ( plantillas ) αυτό μάλλον δεν χρειάζεται.
https://sites.google.com/view/haztuspropiasguitarras/planos?authuser=0 (https://sites.google.com/view/haztuspropiasguitarras/planos?authuser=0)
UTILLAJES Y HERRAMIENTAS ΧΡΗΣΙΜΑ ΒΟΗΘΗΜΑΤΑ & ΕΡΓΑΛΕΙΑ
Πολλά και ενδιαφέροντα βίντεο . Κάποια από αυτά βοηθάνε και για άλλα έγχορδα.
Τώρα βέβαια καταλαβαίνω , ότι τόσα πολλά βίντεο μεγάλης χρονικής διάρκειας και μάλιστα στα ισπανικά , είναι « δώρον άδωρον» … Ελπίζω να καταφέρω κάποια από αυτά να τα μεταφράσω στα ελληνικά … Βιάστηκα όμως να τα δώσω σαν αρχείο όλα μαζί να υπάρχουν εδώ , γιατί με τόσους διαβόλους που μας απειλούν , ποτέ δε ξέρεις τι γίνεται …
https://sites.google.com/view/haztuspropiasguitarras/utillajes-y-herramientas?authuser=0 (https://sites.google.com/view/haztuspropiasguitarras/utillajes-y-herramientas?authuser=0)

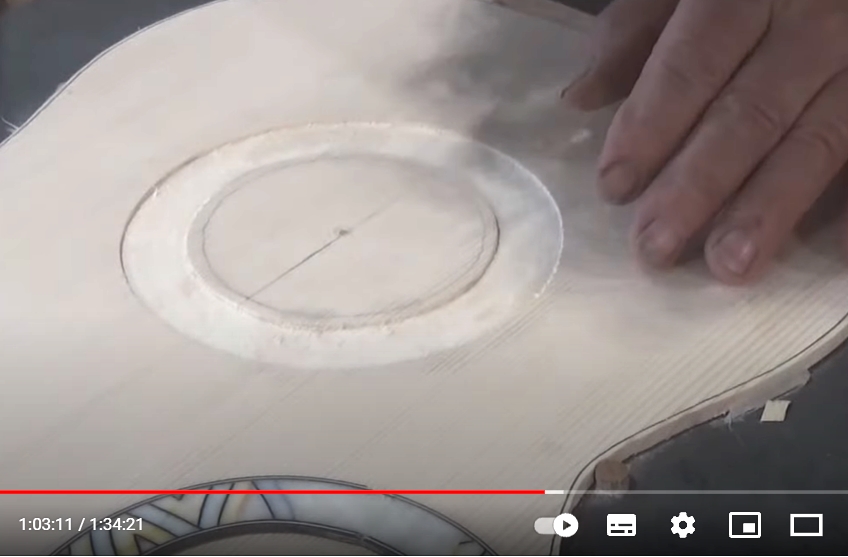

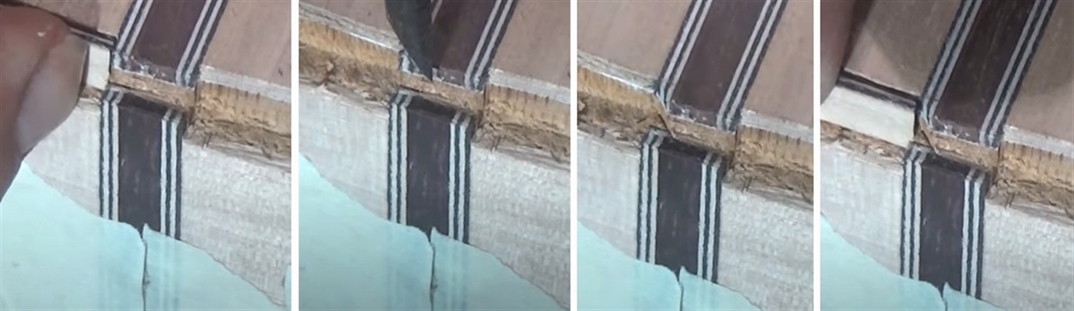

CURSO FABRICACION DE ROSETAS 9 Βιντεο για ροζέτες
https://sites.google.com/view/haztuspropiasguitarras/cursos/rosetas?authuser=0 (https://sites.google.com/view/haztuspropiasguitarras/cursos/rosetas?authuser=0)

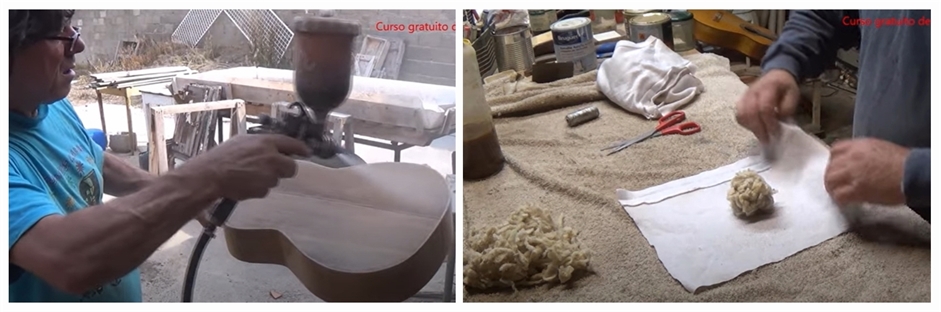

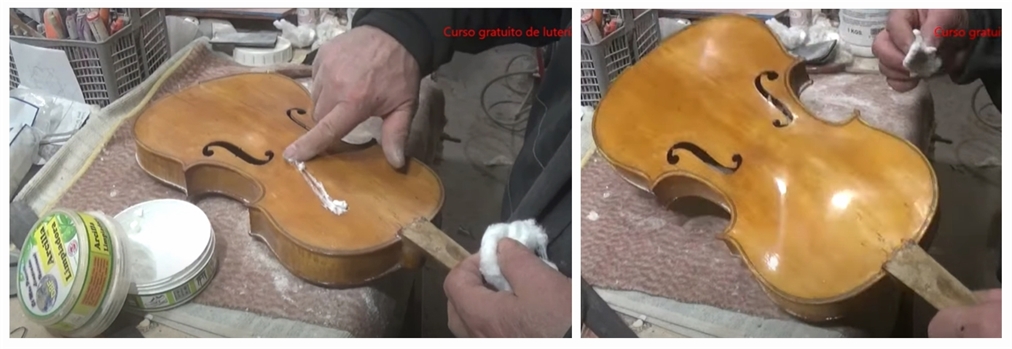

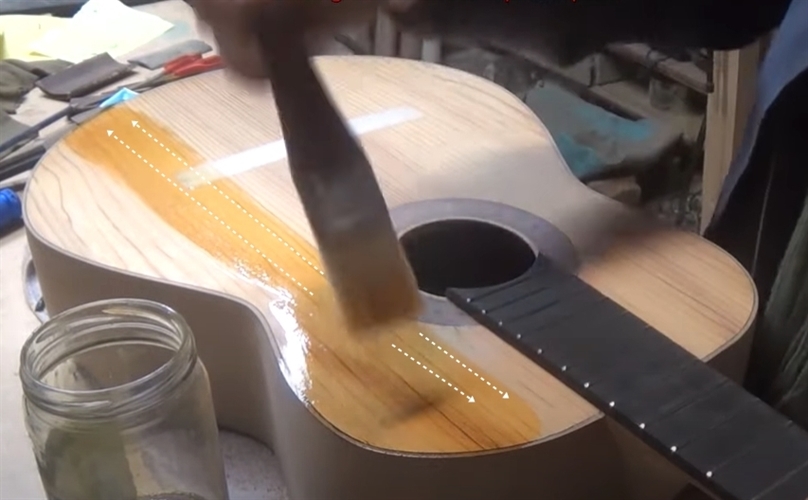

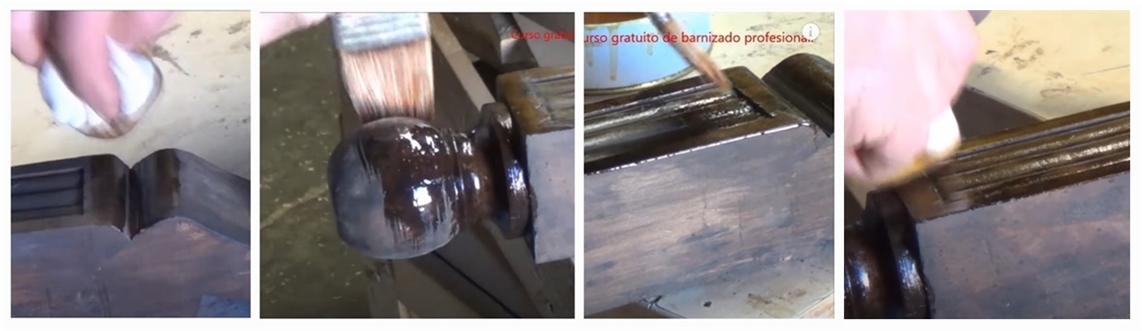

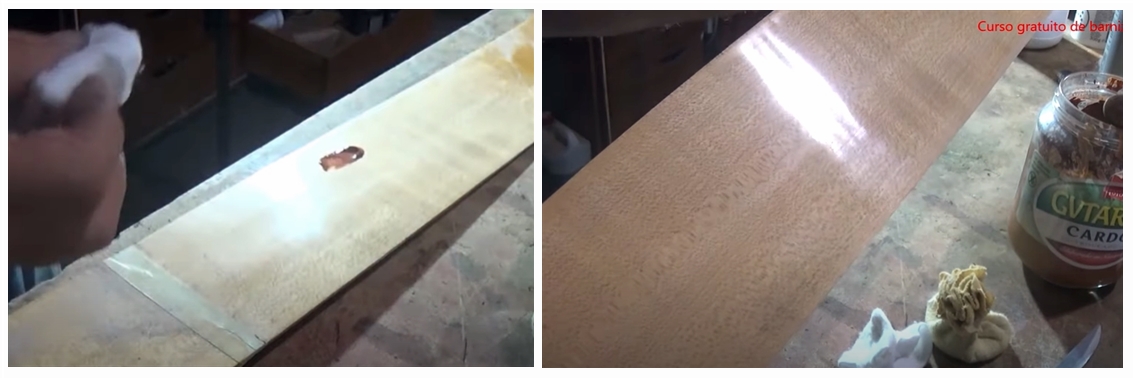

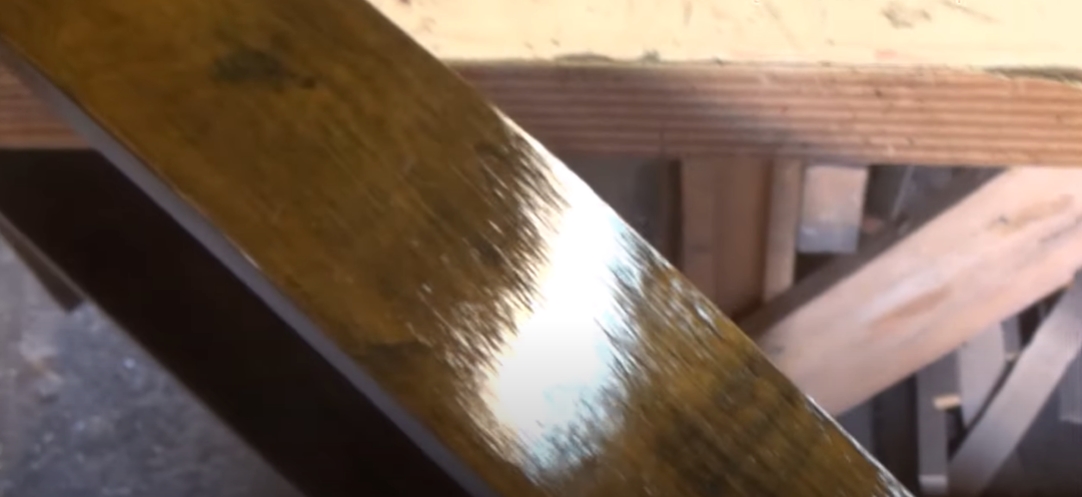

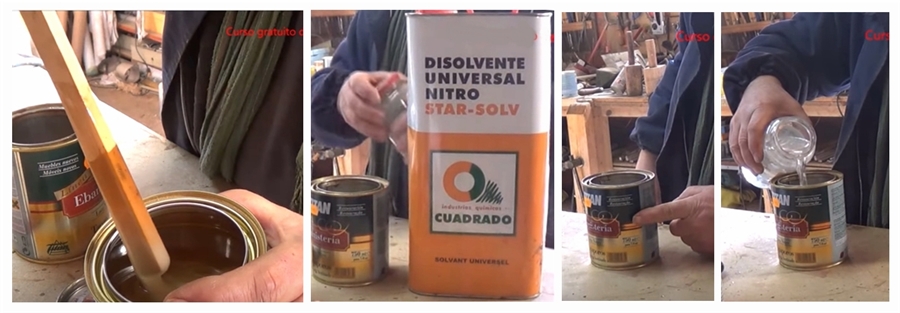

BARNIZADO PROFESIONAL 11 Βιντεο για το λουστράρισμα
https://sites.google.com/view/haztuspropiasguitarras/cursos/barnizado-profesional?authuser=0 (https://sites.google.com/view/haztuspropiasguitarras/cursos/barnizado-profesional?authuser=0)
Αποστολή από: Popeye στις Αυγούστου 07, 2021, 03:56:16 μμ
Άσε που τα φαινόμενα είναι παγκόσμια. και όποιος μπορεί να βοηθήσει με οποιοδήποτε τρόπο, ας βοηθήσει, που σίγουρα εκτός από το να τσακωνόμαστε ίσως έχουμε και καλά στοιχεία.
Και εγώ ξεκινάω κάποιες κατασκευές και θα ανεβάζω στάδια, εκτός και εάν, δεν ξέρω αυτό το εάν.
ΚΑΛΗ ΔΥΝΑΜΗ.
Αποστολή από: Άγγελος Περδικούρης στις Αυγούστου 08, 2021, 09:51:46 μμ
Ευχαριστώ πολύ!
Κουράγιο!
Αποστολή από: Silvestro στις Αυγούστου 09, 2021, 07:13:49 πμ
ξερεις τα βιβλια χρονιες;
μηπως ειναι καλυτερα να τα ζητησει καποιος κ μετα να τα ανεβασει στο ντραϊβ για εδω στο λουθιερ; (μη τον ζαλισουμε τον ανθρωπο...)
Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 09, 2021, 07:36:59 πμ
Στέλιο για τα βιβλία , ειδικά για το δεύτερο ( 642 + σελίδες ) , εκτιμώ ότι είναι πολύ καλά , αλλά χρειάζεται να γνωρίζεις ισπανικά. Από τα βίντεο είναι πιο προσιτή η πληροφορία. Η εγγραφή είναι σχεδόν σε πραγματικό χρόνο , κάτι που νομίζω ότι διευκολύνει σημαντικά τους φίλους που δε γνωρίζουν ισπανικά.
Ο οργανοποιός του θέματος είναι χαρισματικός δάσκαλος . Είναι μεγάλος ο όγκος των πληροφοριών που μας χαρίζει τόσο στο βιβλίο , όσο και με τα βίντεο . Χρειάζομαι χρόνο και υπομονή . Θα κάνω ό,τι καλύτερο μπορώ για να μη χαθούμε στη μετάφραση.
Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 11, 2021, 07:58:33 μμ
Πιάνουν όμως πολύ χώρο , κι αν έχεις περιορισμένο εργαστήρι , υπάρχει πρόβλημα ...
Ας κάνουμε σιγά σιγά την αρχή και ... βλέπουμε.
UTILLAJES Y HERRAMIENTAS ΧΡΗΣΙΜΑ ΒΟΗΘΗΜΑΤΑ & ΕΡΓΑΛΕΙΑ

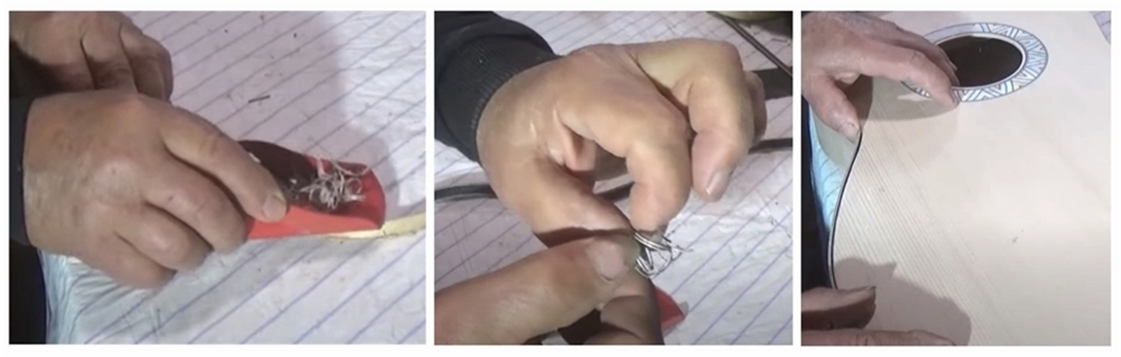

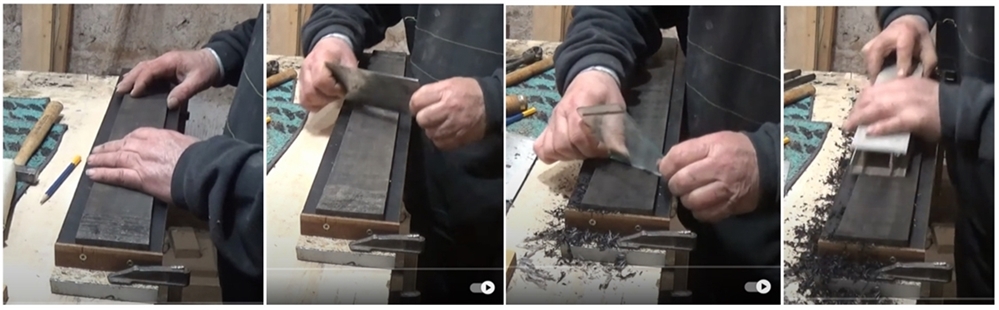

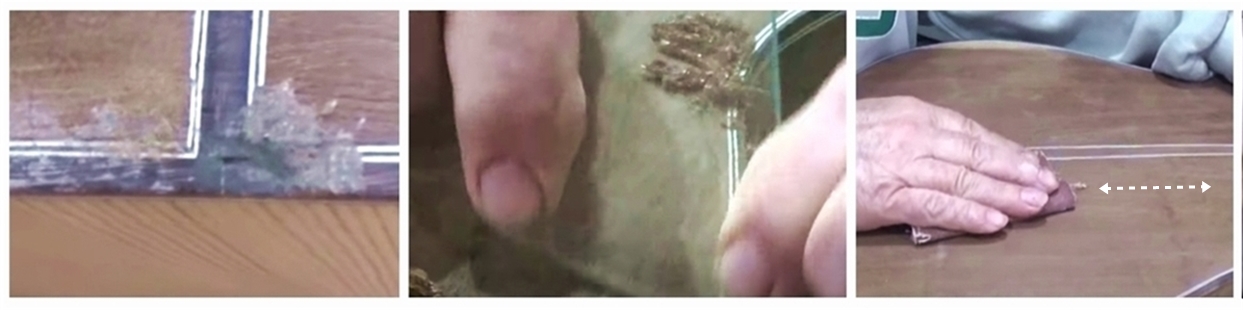

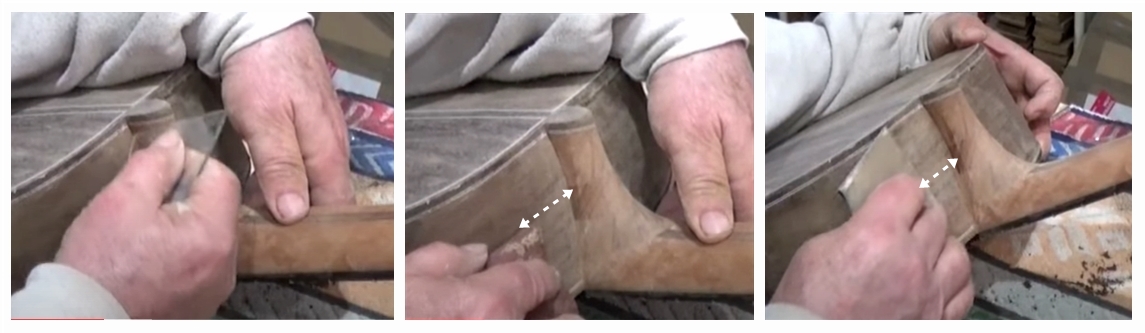

Acuchillado de maderas con cristales : https://youtu.be/HIZXkNt4hDQ
«Ξύστρα» για ξύλα από χοντρά τζαμάκια .
Στο όριο , στην κόψη , από τη μια επιφάνεια ενός χοντρού κρυστάλλου περνάς λίγο μια τριγωνική λίμα , μετά μαγκώνεις τη λίμα ανάμεσα στην κοιλιά σου και στην άκρη του πάγκου , και γυρίζεις το κομμάτι από την άλλη πλευρά. Εχοντας και τα δυο σου χέρια ελεύθερα , τρίβεις πάλι λίγο με τη λίμα αντίστοιχα από τη νέα πλευρά, πιέζεις με τα χέρια , ελαφρά από τις άκρες και κόβεται κάπως ελεγχόμενα.
Το δοκίμασα από κομμάτια σπασμένου τζαμιού πάχους 3,8 mm και λειτουργεί – ξυρίζει μια χαρά . Σπρώχνεις μόνο το κρυσταλλάκι , δεν το πιέζεις , δε λυγίζει όπως η μεταλλική ξύστρα . Όταν κάποια στιγμή πάψει να κόβει , απλά το πετάς και κόβεις άλλο.
Afilado de un formón viejo : https://youtu.be/9_L0l38EoUc
Ακόνισμα ενός παλιού σκαρπέλου

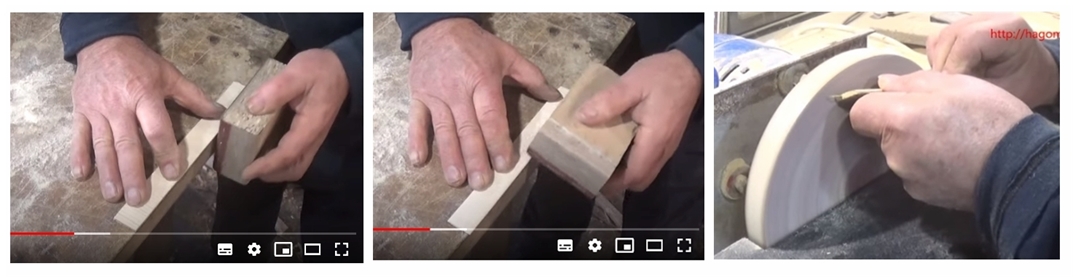

Afilado rápido de cuchillas parte 1 : https://youtu.be/tzG1RYGULpo
Ακονίζει εύκολα και γρήγορα μια μεταλλική ξύστρα , με τη βοήθεια του μικρού γωνιακού τροχού
Από το 3:16 και μετά. Χρησιμοποιεί το λεπτό δισκάκι κοπής μετάλλου για να έχει το επιθυμητό αποτέλεσμα.
Afilado rápido de cuchillas parte 2 : https://youtu.be/zQnrrHdw-98
Λίγο πιο σχολαστική έκδοση του προηγουμενου.

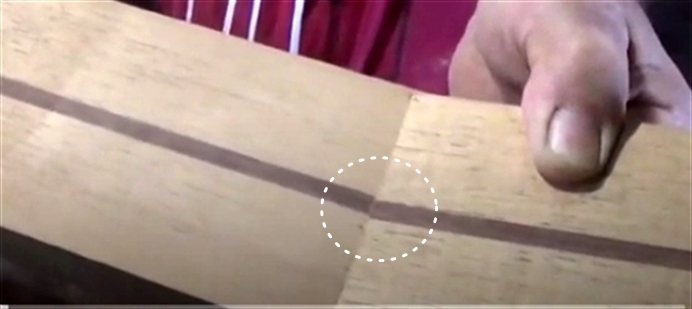

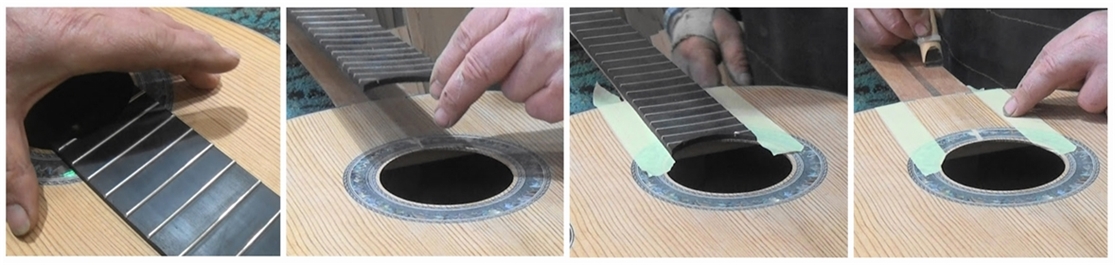

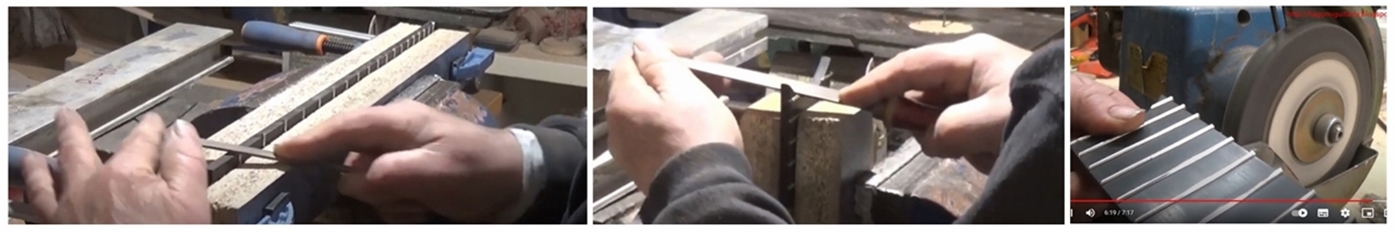

Ajustadores de los extremos de los trastes : https://youtu.be/LSc8a42IuP0
Ενας πελάτης του ζήτησε να αλλάξει τα παλιά φαγωμένα τάστα σε μια banduria. Για να λειάνει τα άκρα των νέων τάστων , χωρίς να τραυματίσει το καπάκι , επινόησε ένα ξύλινο εργαλειάκι , με διατομή σε σχήμα «Τ» , κόλλησε μια λωρίδα γυαλόχαρτο , έτριψε κι όλα ΟΚ.

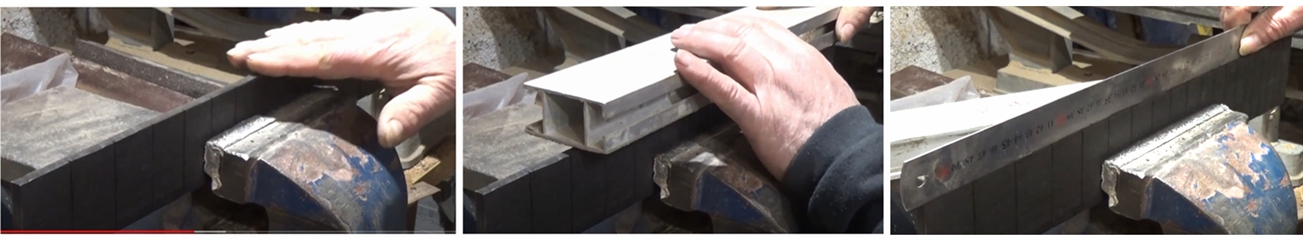

Aplanadora curvada : https://youtu.be/BhZ9ytTsMGI
Καμπυλώνει από τη μια πλευρά ένα χοντρό ξύλο και το ντύνει με γυαλόχαρτο . Αυτό το βοήθημα το χρησιμοποιεί για τρίψει τα πλαϊνά στη μέση του ηχείου μιας κιθάρας. Επίσης το χρησιμοποιεί για να δώσει τη κατάλληλη καμπύλη στο μαδεράκι που βάζει κόντρα όταν θα χρειασθεί να κολλήσει το κάτω – πίσω τακούνι με τα πλαϊνά.

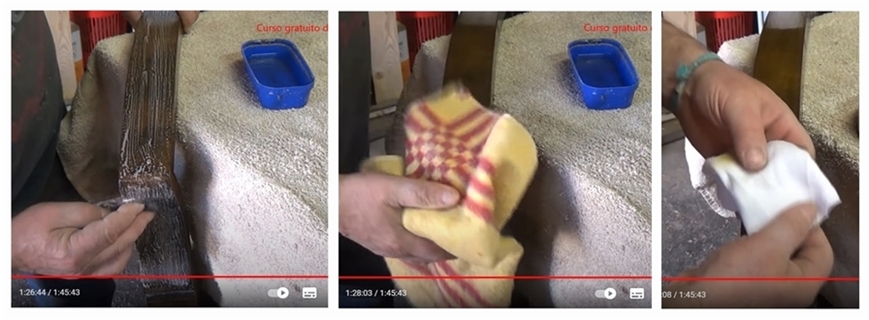

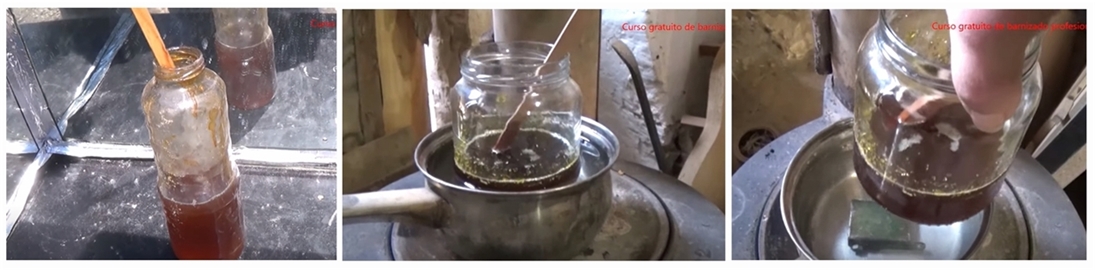

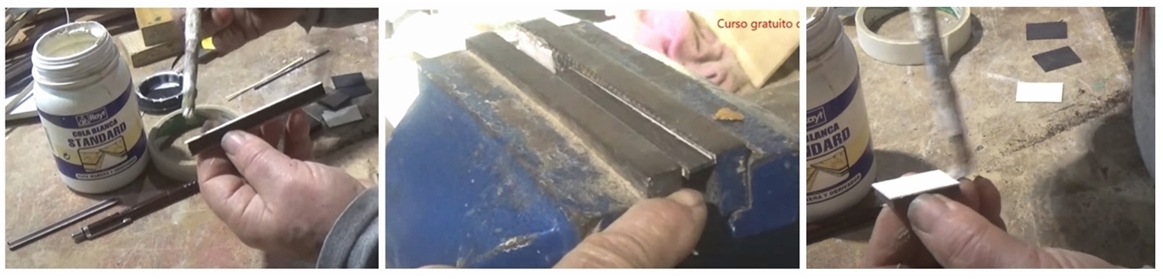

Aplanadoras de aluminio, cambio de lija : https://youtu.be/-NWOJXp_n64
Αλλαγή του παλιού γυαλόχαρτου που ήταν κολλημένο με βενζινόκολλα επάνω σε μακρύ κομμάτι αλουμινίου.

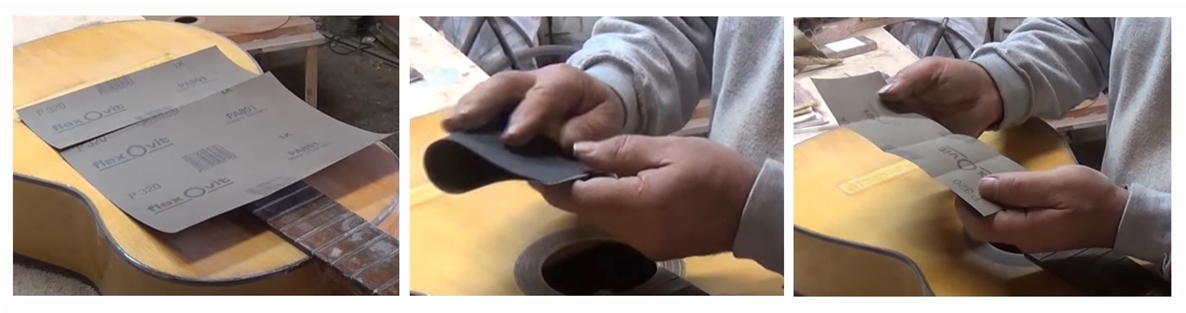

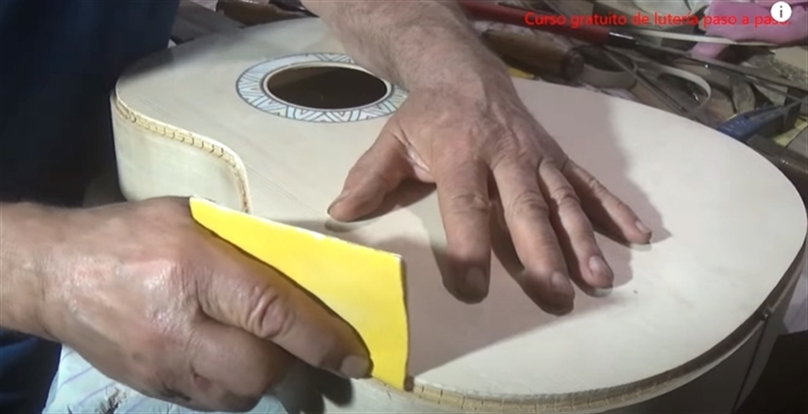

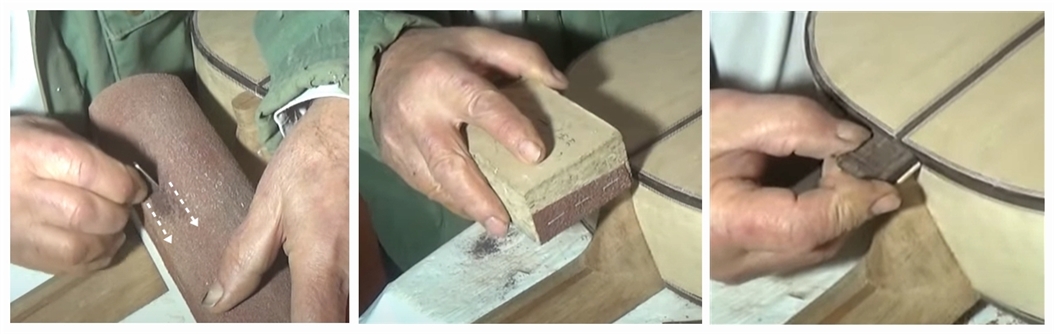

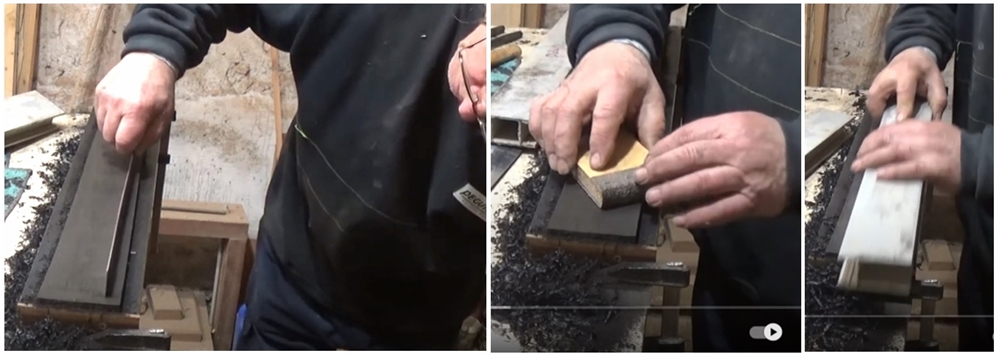

Aplanadoras de lija : https://youtu.be/Uph-vcGmqNA
Διάφορα μεγέθη γυαλόχαρτου , από Νο 40 , μέχρι Νο 220 κολλημένα έπάνω σε μαδεράκια. Αυτά τα βοηθήματα τα χρησιμοποιεί πολύ. Τα έχει για ψωμοτύρι !

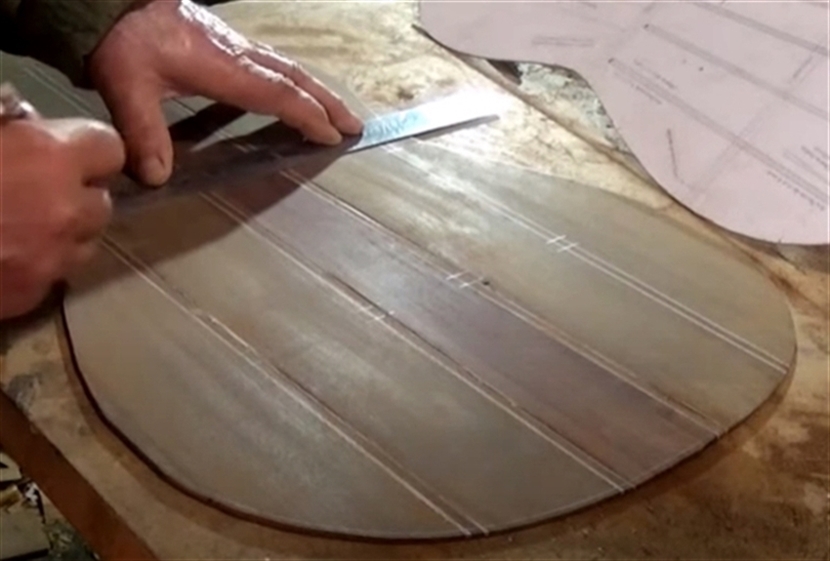

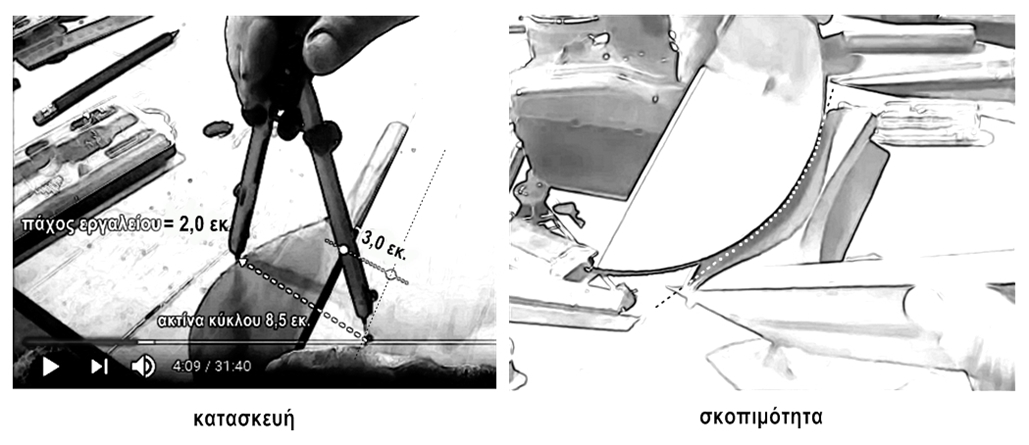

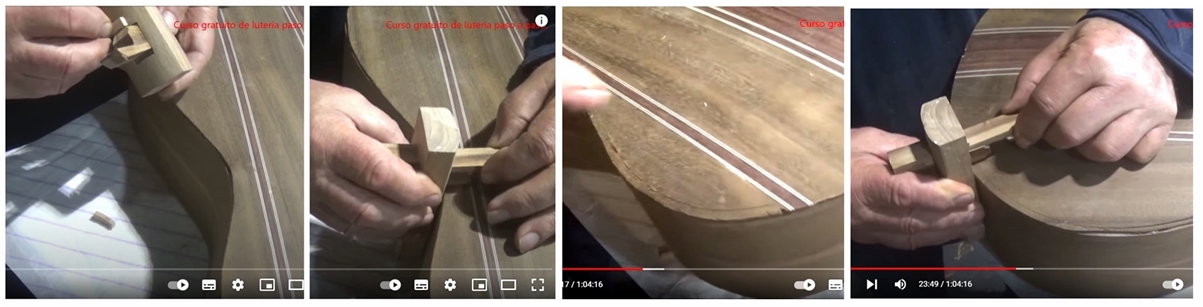

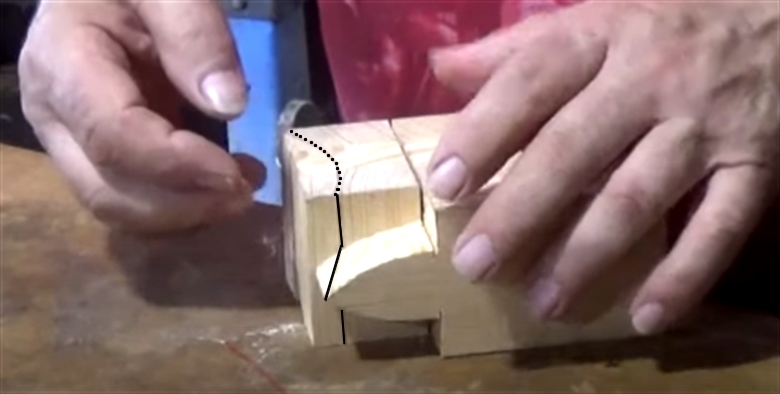

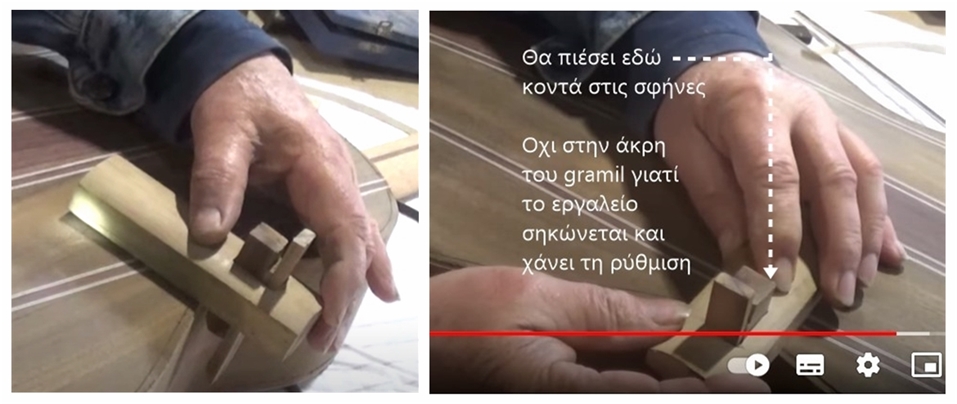

Calibrador de maderas : https://youtu.be/DXqieo2kaPY
Ένα απλό , παλιό , έξυπνο νομίζω βοήθημα για να σημαδεύουμε επάνω στην επιφάνεια ενός καπακιού ή μιας πλάτης , σε διάφορα σημεία της , το επιθυμητό πάχος που θέλουμε να έχει. Χρειάζεται βέβαια όμως πρώτα να πετύχουμε να διαμορφώσουμε τη μια επιφάνεια (αυτή που θα ακουμπήσει κάτω) όσο μπορούμε επίπεδη. Νομίζω ότι την αρχική ιδέα για αυτό το βοήθημα , την έμαθε από τον παππού του που ήταν οργανοποιός
Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 11, 2021, 11:13:04 μμ
Νομίζω ότι οι περισσότεροι φίλοι – αν όχι όλοι – αυτόν τον τρόπο εφαρμόζουν για την κόλληση των κομματιών στο καπάκι και στην πλάτη. Ωστόσο μην το προσπεράσετε . Εχει και μια μικρή παραλλαγή αυτού του τρόπου στον οποίο τα ξύλα που υποστηρίζουν την κόλληση , συνδέονται μεταξύ τους κι έτσι δε ξεφεύγουν κατά την πορεία της εργασίας.

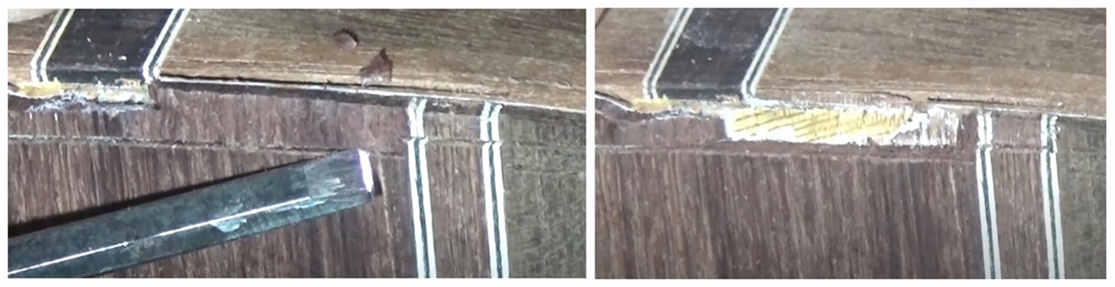

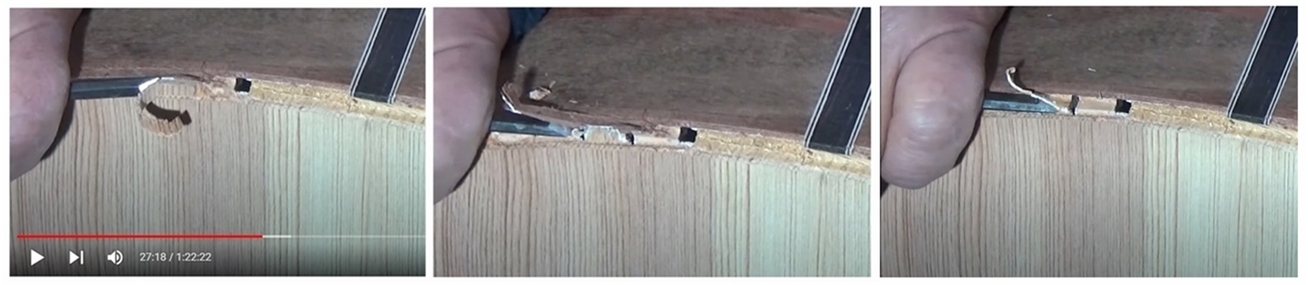

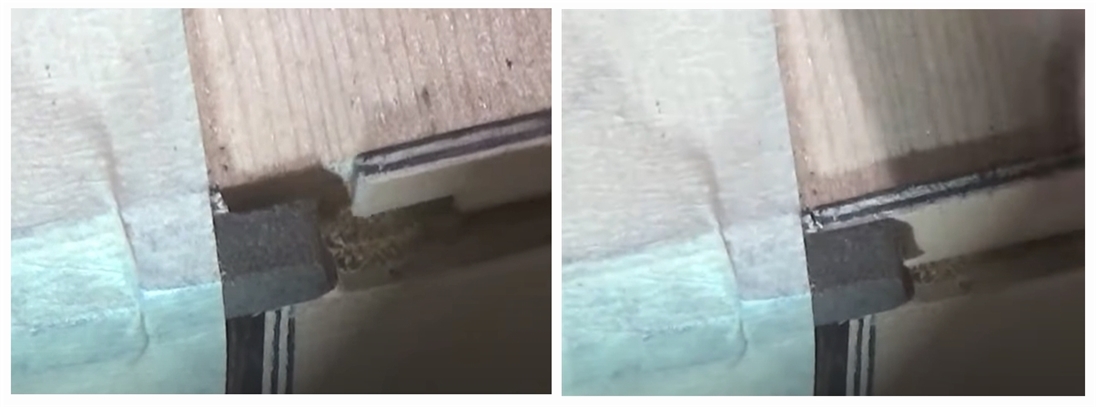

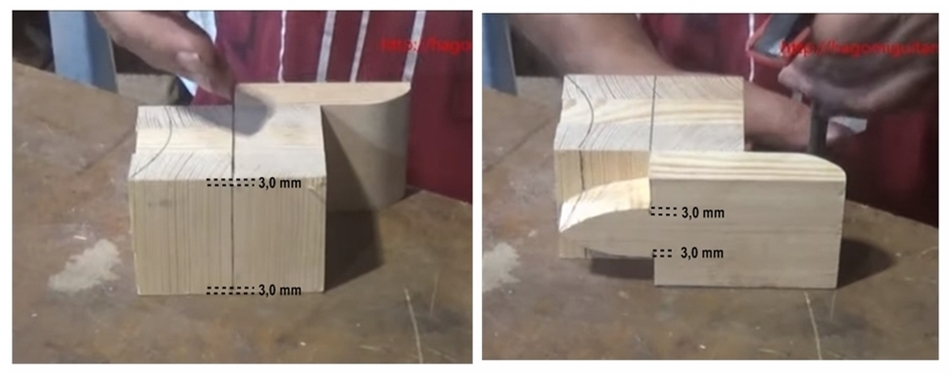

Comprobador de profundidad del hueco de la roseta : https://youtu.be/34JtlgVuFJg (https://youtu.be/34JtlgVuFJg)
Κάποιους λιγοστούς φίλους που σκάβουν τη ροζέτα με εργαλεία χειρός , ίσως να τους βολέψει αυτό το τζιγκάκι που το ονομάζει μετρητή βάθους για το στρογγυλό αυλάκι της ροζέτας.

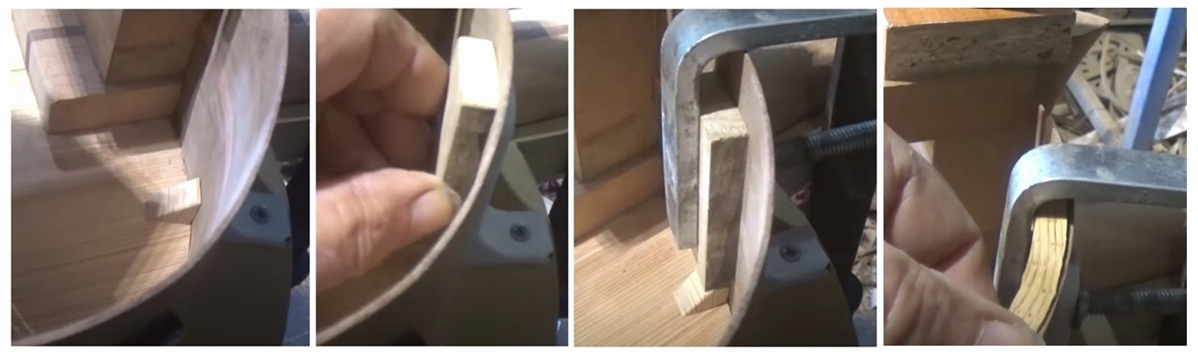

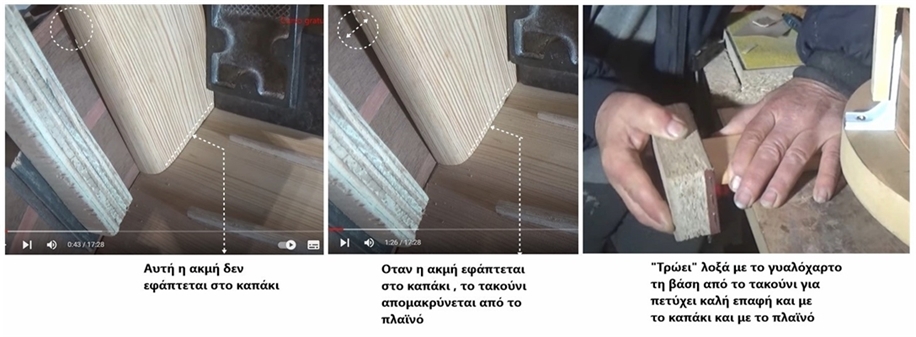

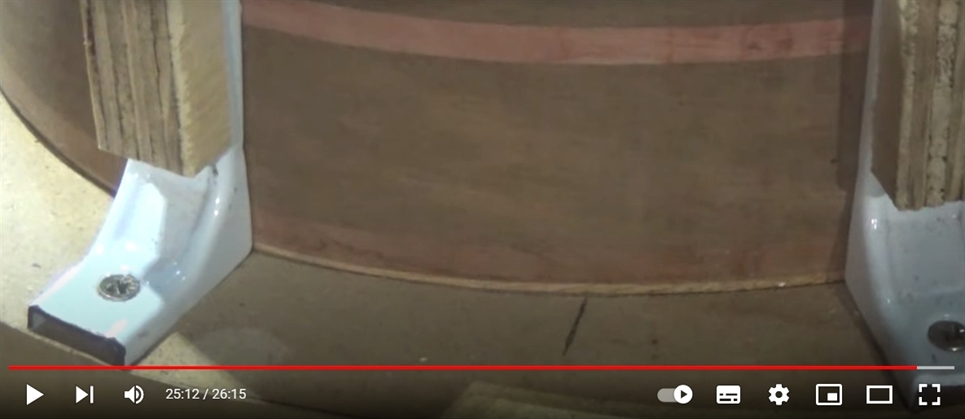

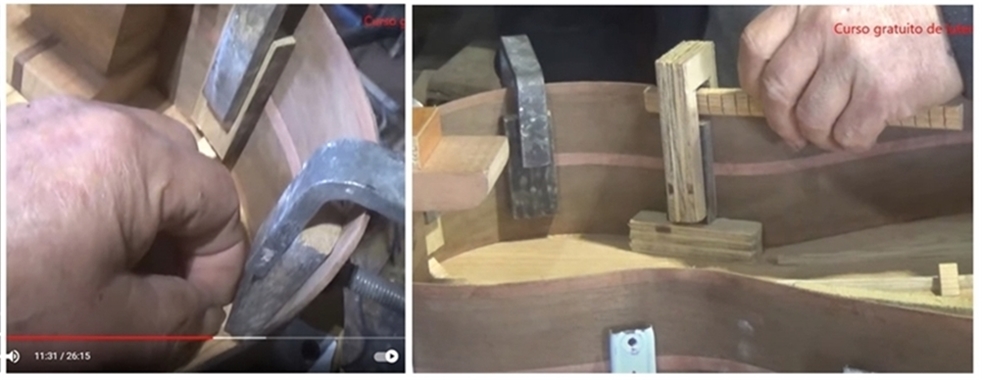

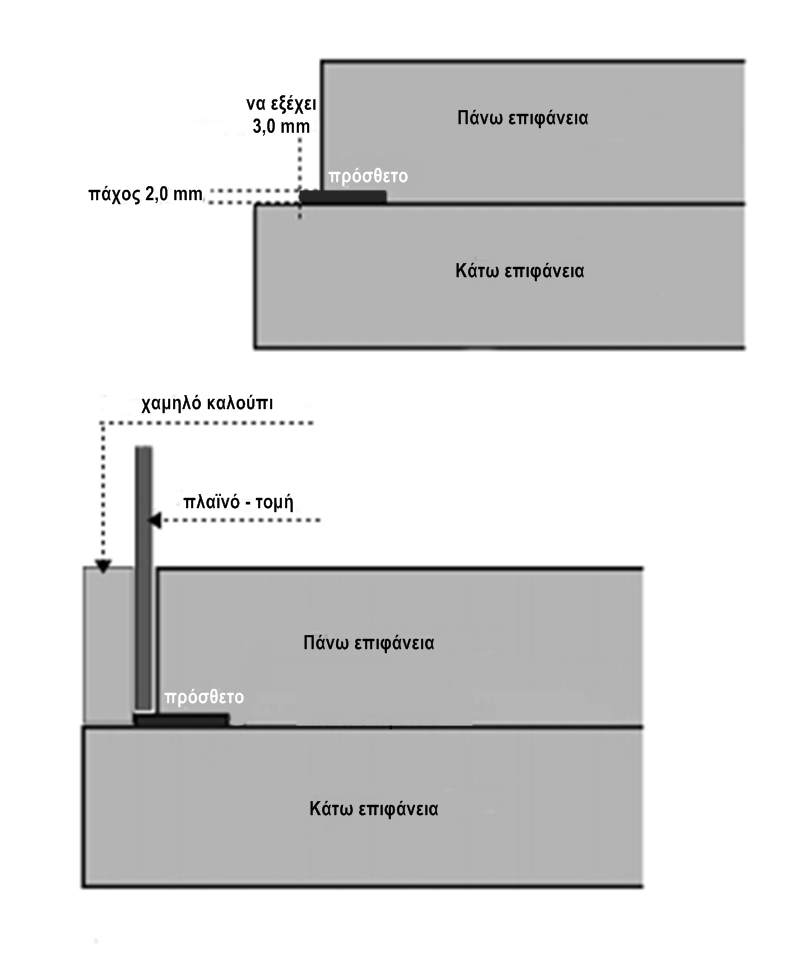

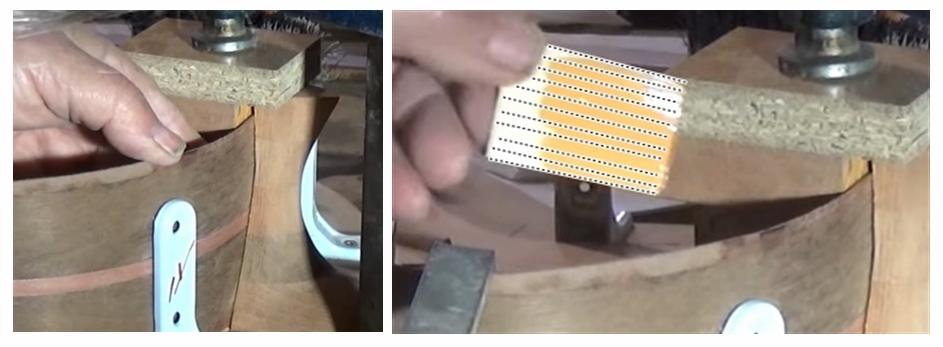

Contra molde para el pegado de los aros a la culata : https://youtu.be/Pg_Uays_7Rs (https://youtu.be/Pg_Uays_7Rs)
Κόντρα ξύλο για την κόλληση των πλαϊνών με τον κάτω τάκο.

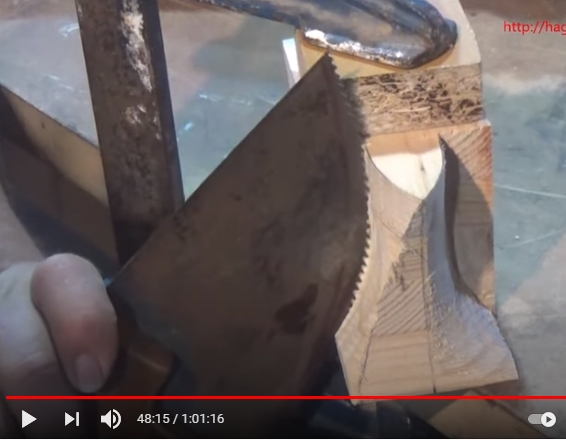

Serrucho curvo : https://youtu.be/c7FXqI1Mtus (https://youtu.be/c7FXqI1Mtus)
Από το 10:15 και μετά. Από ένα παλιό πριόνι κόβει με το γωνιακό τροχό την καμπύλη εκείνη έτσι όπως του χρειάζεται για να κόψει – ( να σκάψει ) την εγκοπή μέσα στο τακούνι , εκεί όπου μετά θα πάνε εφαρμοστά να κολλήσουν τα δυο πλαϊνά της κιθάρας. Ενδιαφέρον έχει ότι διαμορφώνει τα δόντια αυτού του πριονιού με κατεύθυνση προς τα πίσω. Για να κόβει τραβηχτά, όπως κόβουν τα γιαπωνέζικα πριόνια !

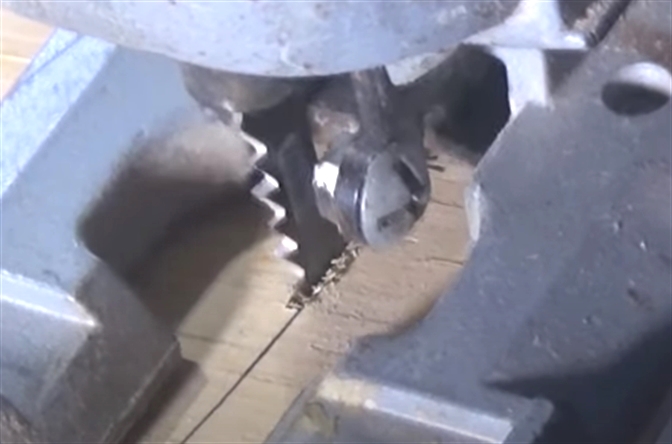

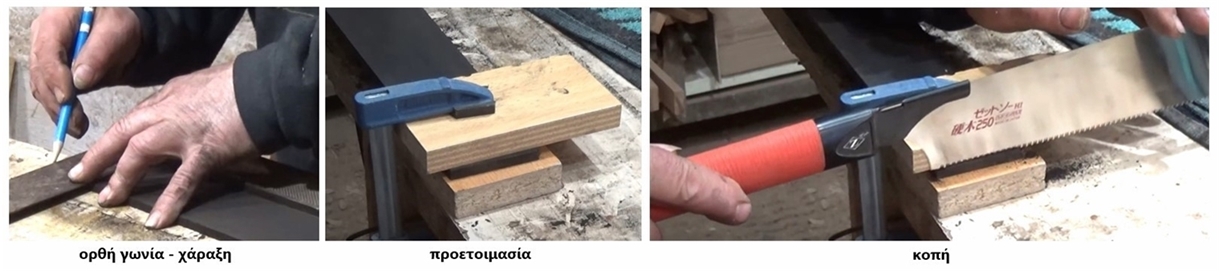

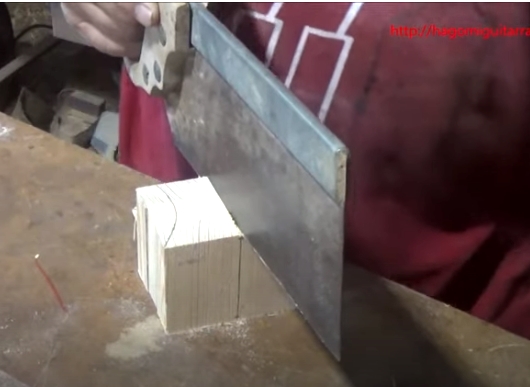

Cortador manual para maderas finas : https://youtu.be/Jst2yW2VSb8 (https://youtu.be/Jst2yW2VSb8)
Κόφτης χειρός για λεπτά ξυλάκια.
Αρχικά προτείνει το καμπυλωτό πριόνι που είπαμε πριν . Μετά συνιστά ένα κατάλληλο μαχαιράκι , κάτι σα νυστέρι με παχουλούτσικη γαμψή λάμα. Ο υποφαινόμενος προτείνει για τέτοιο κόφτη αυτόν εδώ :
https://www.vardakas-tools.gr/eidika-ergaleia-eksarthmata-ksyloglyptikhs/prionaki-KIRSCHEN-4200 (https://www.vardakas-tools.gr/eidika-ergaleia-eksarthmata-ksyloglyptikhs/prionaki-KIRSCHEN-4200)

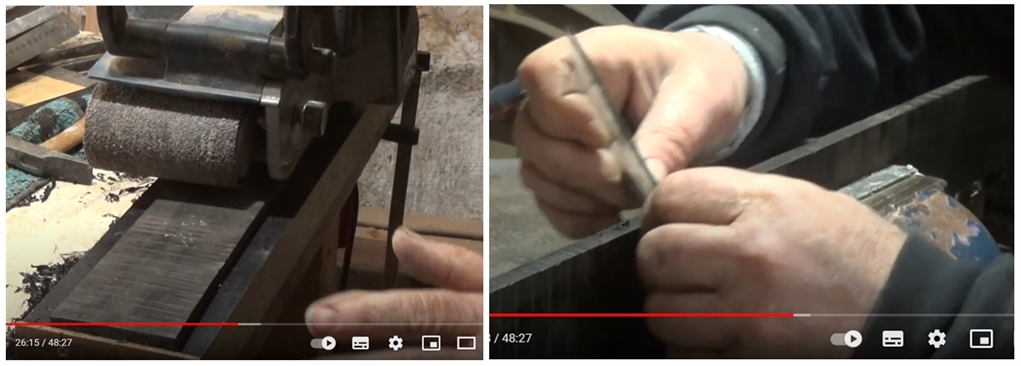

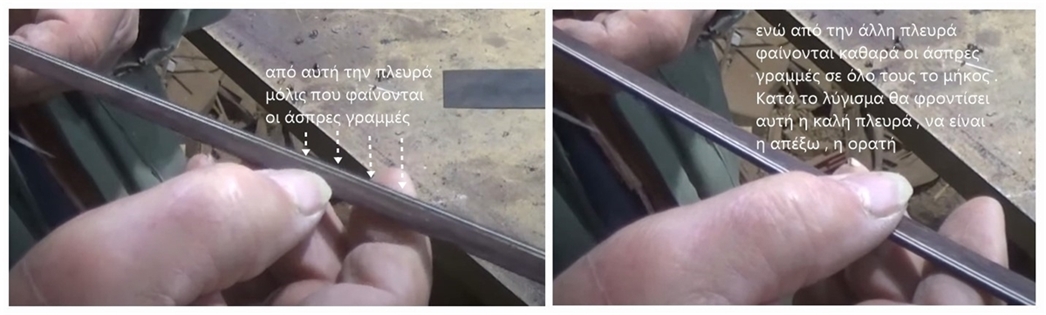

Doblado de limatón : https://youtu.be/TOS023ASQXE (https://youtu.be/TOS023ASQXE)
Λύγισμα μιας ίσιας λεπτής ράσπας Σιγά σιγά με το καμινέτο τη θερμαίνει και πετυχαίνει να καμπυλώσει τη ράσπα για να τη χρησιμοποιήσει στη διαμόρφωση του τακουνιού.
Doblador de aros solar-Adelanto de las pruebas : https://youtu.be/M_lb26fqnQw (https://youtu.be/M_lb26fqnQw)
Doblador de aros solar-Resultado : https://youtu.be/rHzkzmK3esY (https://youtu.be/rHzkzmK3esY)
Doblador de aros solar-Penúltima prueba : https://youtu.be/UtQe3efbq3I (https://youtu.be/UtQe3efbq3I)
Doblador de aros solar- Última prueba definitiva : https://youtu.be/NIB6SfSfHnc (https://youtu.be/NIB6SfSfHnc)

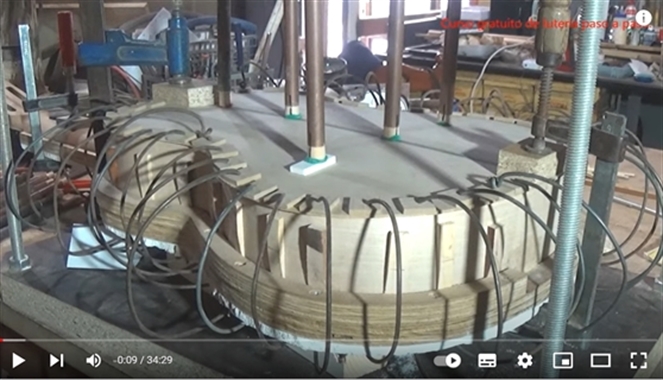

Horno solar para el doblado de aros : https://youtu.be/x5CE6K4gdbo (https://youtu.be/x5CE6K4gdbo)
Πρόκειται για μια επινόηση που καταφέρνει να λυγίζει τα πλαϊνά με τη θερμότητα του ήλιου. Από τα λίγα που είδα κατάλαβα ότι βασανίστηκε , το πέτυχε , αλλά είναι πολύ μπελαλίδικος αυτός ο τρόπος. Ούτε και ο ίδιος κάνει χρήση αυτού του τρόπου.
Τα καταφέρνει μια χαρά με τον αμέσως παρακάτω τρόπο που έμαθε από νεαρός από τον παππού και το θείο του που ήσαν οργανοποιοί.

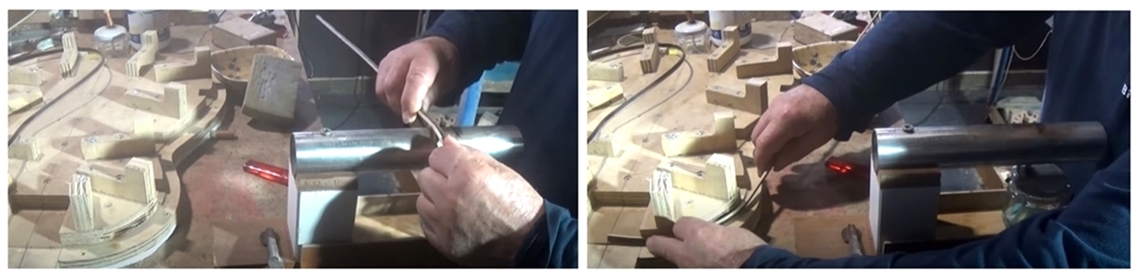

Doblador casero de aros con tubo metálico : https://youtu.be/1bPbQqgP4HU (https://youtu.be/1bPbQqgP4HU)
Ιδαίτερα παραδοσιακός αυτός ο τρόπος . Ενας κυκλικός μεταλλικός σωλήνας που θερμαίνεται από δυο γυάλινα βαζάκια με οινόπνευμα , φτιαγμένα και στημένα με όλες τις προφυλάξεις , με την απαραίτητη προσοχή στα φυτίλια τους είναι ο τρόπος που εφαρμόζει για να λυγίζει τα πλαϊνά ! Αναγνωρίζω ότι μάλλον δεν υπάρχει η δυνατότητα να αφιερώσετε μια ώρα για να δείτε αυτό το βίντεο.
Αν θέλετε όμως αφιερώστε μισή ώρα για το παρακάτω βίντεο . Θα δείτε πόσο ήρεμα , ελεγχόμενα και προσεκτικά λυγίζει τα πλαϊνά.
https://www.youtube.com/watch?v=sq08-ud7CtQ (https://www.youtube.com/watch?v=sq08-ud7CtQ)
Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 12, 2021, 06:06:10 πμ
Στο τέλος της προηγούμενης απάντησης το λινκ αναφέρεται στο λύγισμα των περιμετρικών φιλέτων κι όχι των πλαϊνών :o
Αποστολή από: sakkalis στις Αυγούστου 12, 2021, 02:59:44 μμ
Οι υπολοιποθ ειμαστε στην θερινη ραστωνη.
Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 13, 2021, 05:31:54 πμ
Χρειάζομαι χρόνο . Ελπίζω σε μια αξιοπρεπή ελεύθερη απόδοση από τα ισπανικά στα ελληνικά. Τα καλύτερα έπονται.
Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 13, 2021, 01:48:35 μμ

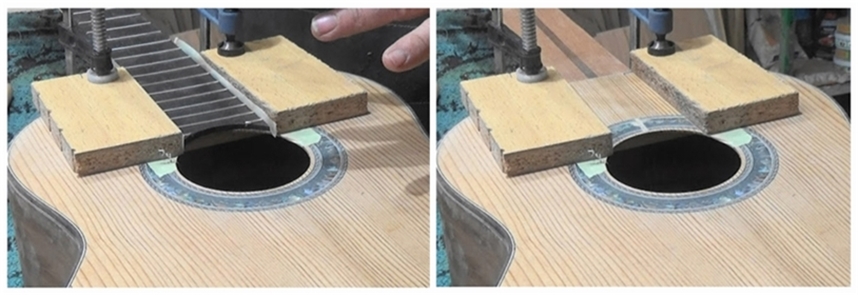

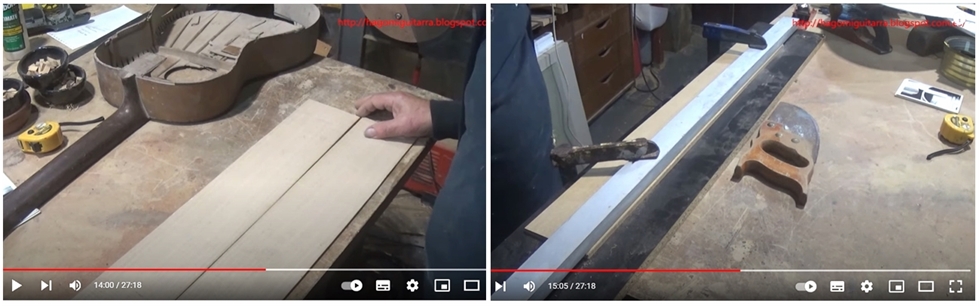

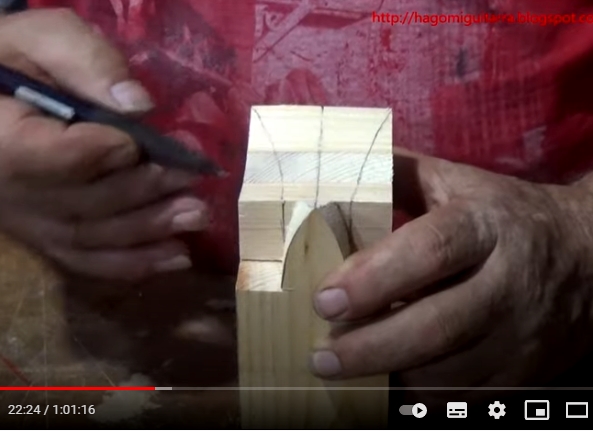

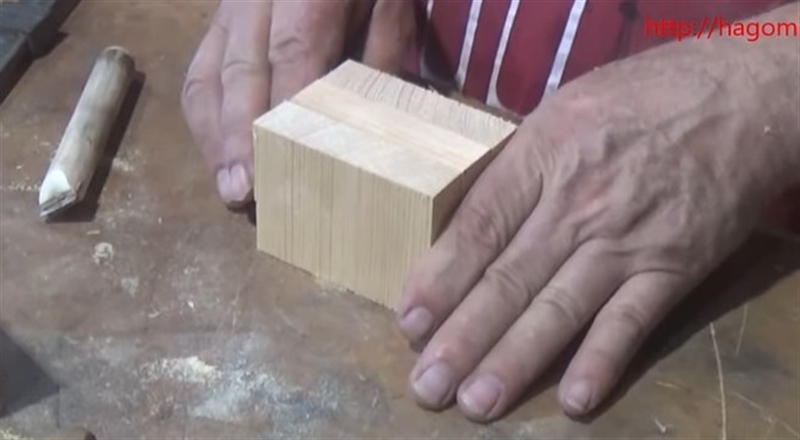

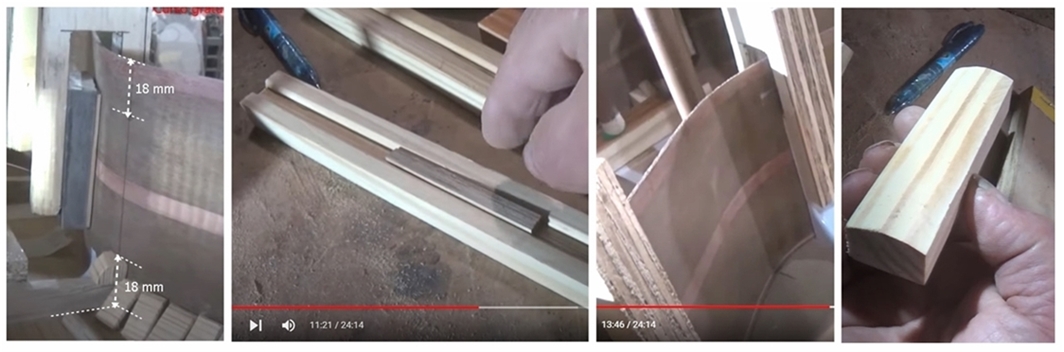

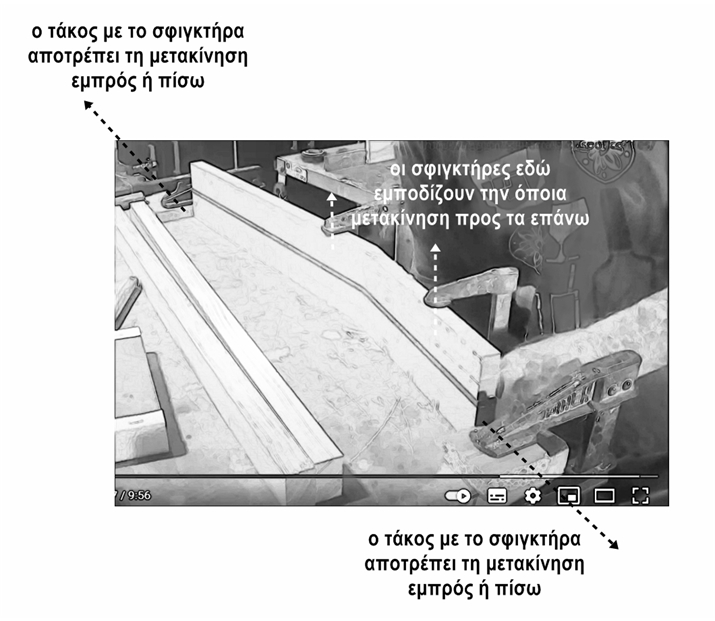

Encolador para el mástil con costilla : https://youtu.be/503RZy0pszs
Απλό και εύκολο βοήθημα για να κολλάμε τα ξύλα του μάνικου της κιθάρας. Πιστεύω ότι , με τις κατάλληλες προσαρμογές στις διαστάσεις , βοηθάει και για μανίκια άλλων εγχόρδων ! :)

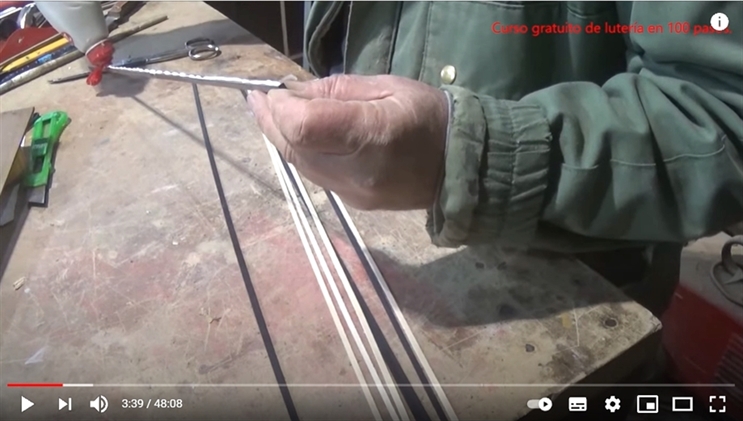

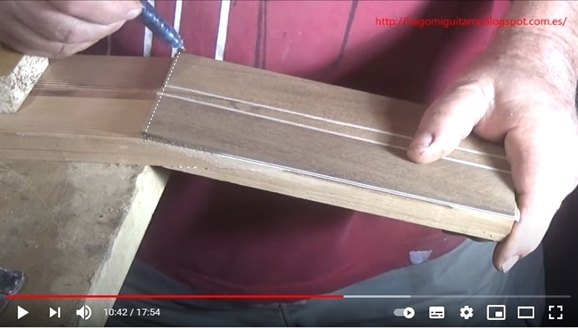

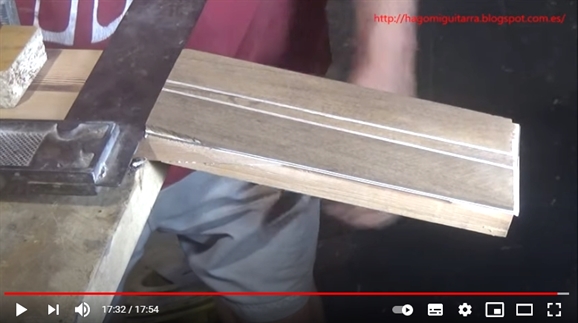

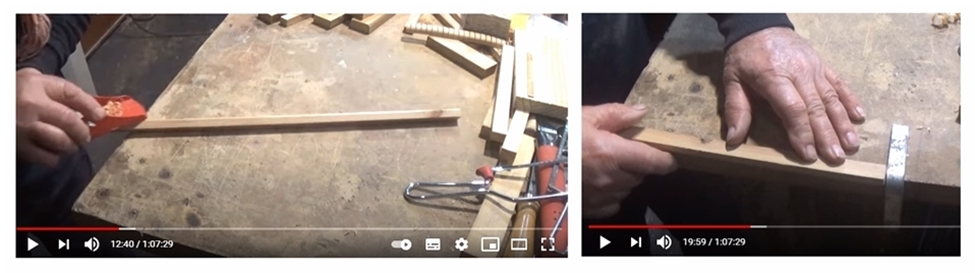

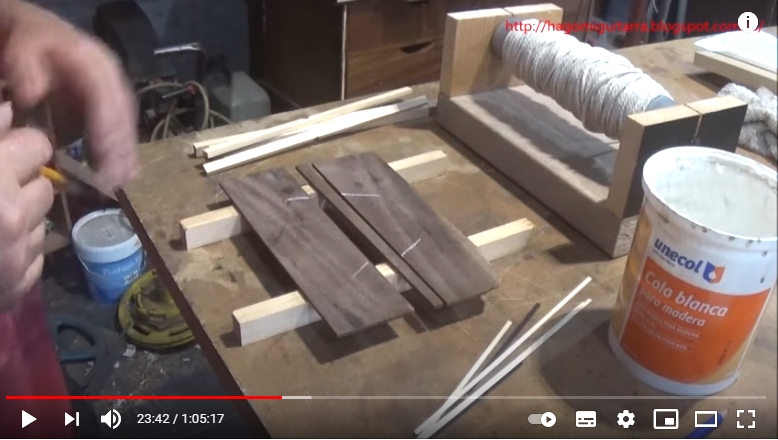

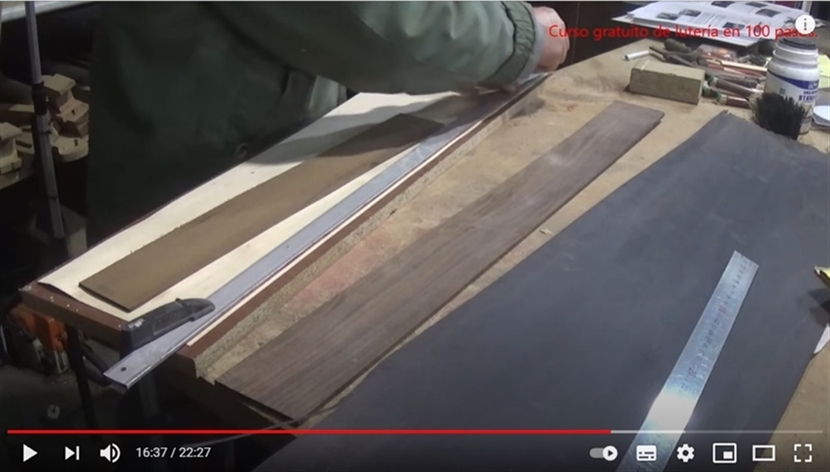

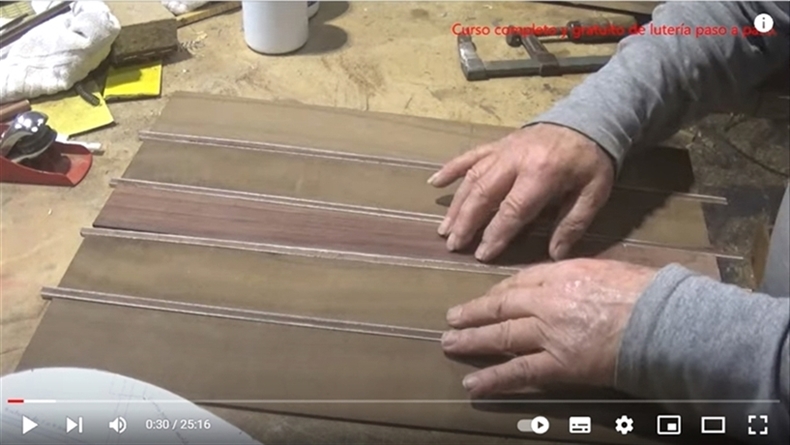

Encolador para los filetes : https://youtu.be/38aSvWC-fcI
Βοήθημα για κολλάμε μεταξύ τους τα φιλέτα. Εμένα μου αρέσει που τα σφίγγει ανάμεσα στις δυο βεργούλες αλουμινίου , αλλά όπως λέει και ο κατακευαστής , αυτό το βοήθημα δεν είναι απολύτως απαραίτητο . Εναλλακτικά , μόλις κολληθούν τα φιλέτα , τοποθετεί επάνω τους ένα μακρύ κομμάτι από μελαμίνη και βάζει βάρος από πάνω για πίεση.

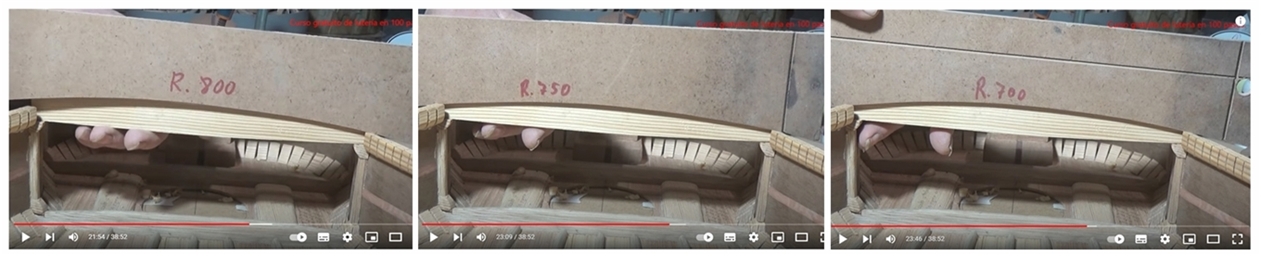

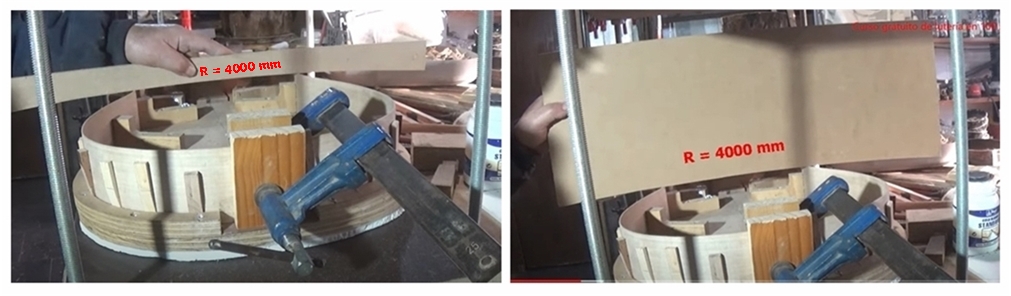

Plantillas radio 6000 y otras : https://youtu.be/U-vKxZn2e8w
Οδηγός χάραξης και κατασκευής καμπύλης με ακτίνα 6000 χιλιοστά ( 6 μέτρα )
Οι φίλοι που γνωρίζουν να σχεδιάζουν στον υπολογιστή , νομίζω ότι εύκολα μπορούν να φτιάξουν όποια ακτίνα καμπυλότητας θέλουν και κρίνουν ότι θα χρειασθούν για να δώσουν στο καπάκι ή πιθανόν και στην πλάτη (*) της κιθάρας την καμπύλη που επιθυμούν. Μετά απλώνουν κόλλα επάνω σ΄ένα σανιδάκι από MDF κολλάνε το χαρτί με την καμπύλη , κόβουν και όλα ΟΚ.
Οι φίλοι που δεν έχουν ψηφιακή γνώση σχεδιασμού έχουν δυο επιλογές :
1. Να αναζητήσουν έτοιμα templates με πολλές και διαφορετικές ακτίνες καμπυλότητας. Υπενθυμίζεται ότι εάν του ζητηθούν , ο οργανοποιός στέλνει δωρεάν , όλα τα template της κατασκευής.
2. Να αναζητήσουν μια κάπως μεγαλούτσικη αυλή , ένα κάπως επίπεδο χωράφι και να ακολουθήσουν αυτόν τον απλό τρόπο με το μεγάλο διαβήτη , που περιγράφει ο άνθρωπος στο βίντεο.
(*) Σε κάθε περίπτωση και εφόσον κάποιος επιθυμεί , θέλει , να δώσει «έντονη» καμπύλη τόσο στο καπάκι , όσο και στην πλάτη θα πρέπει αφού χαράξει και κόψει , να φυλάξει και τα δυο κομμάτια από τα σανιδάκια του MDF . Θα δούμε , ελπίζω , παρακάτω στα βήματα της κατασκευής αναλυτικά πώς το κάνει τούτος ο Jose.
Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 14, 2021, 08:44:35 πμ

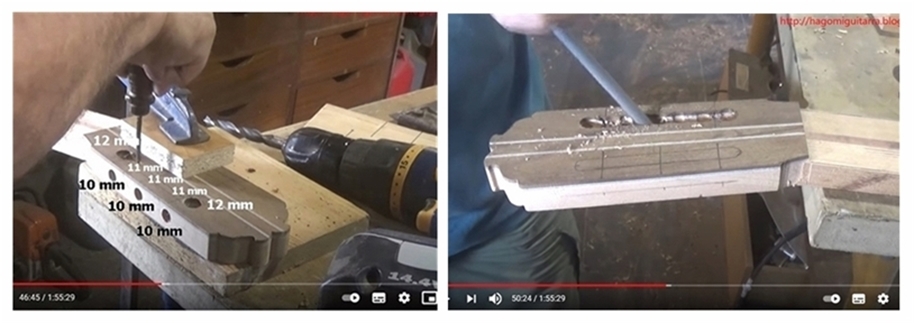

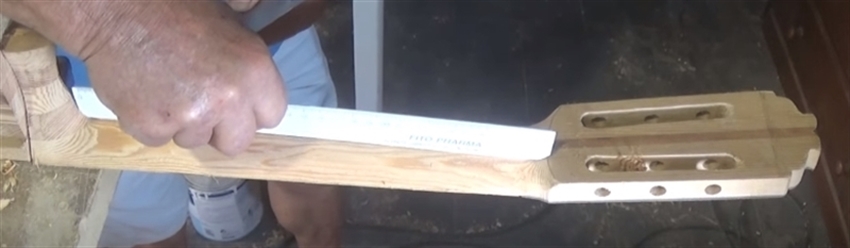

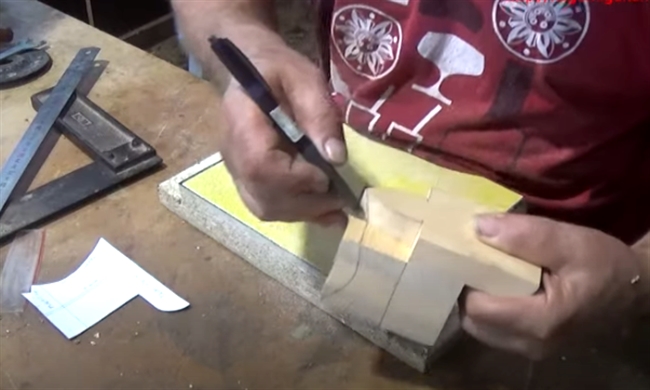

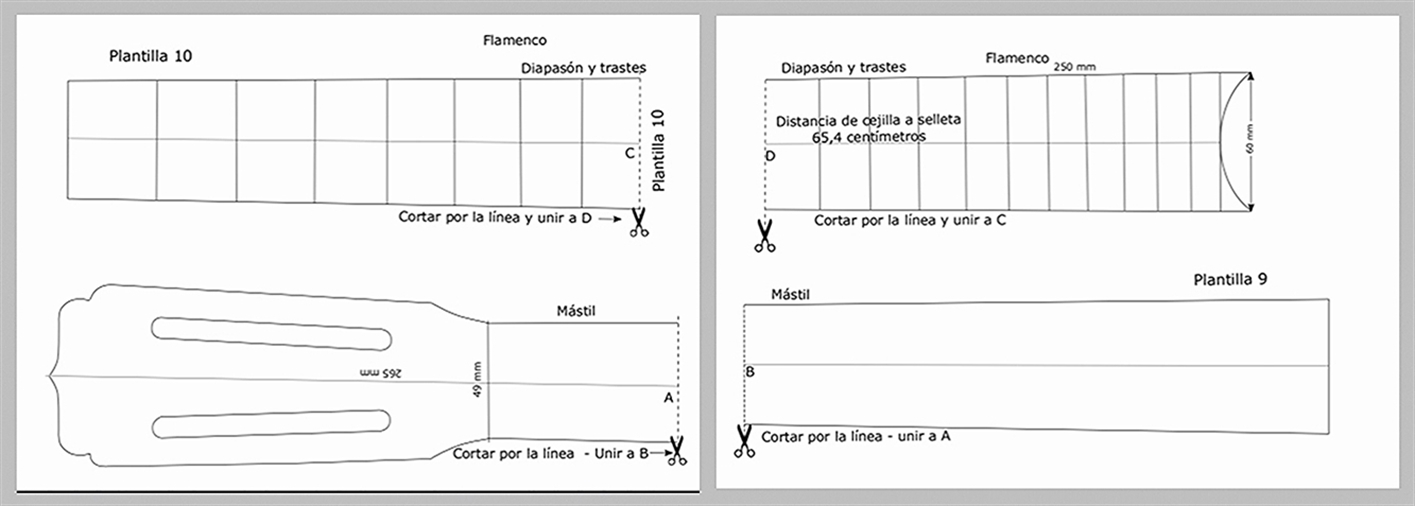

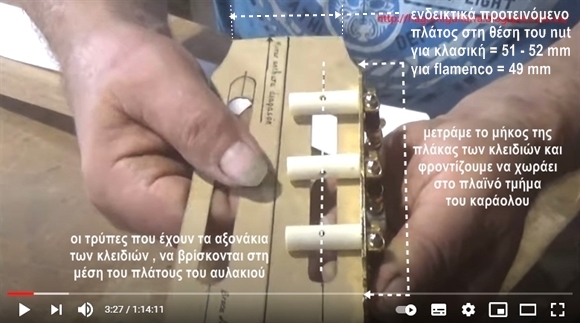

Plantilla del mástil : https://youtu.be/6h0YAjn0_SI (https://youtu.be/6h0YAjn0_SI)

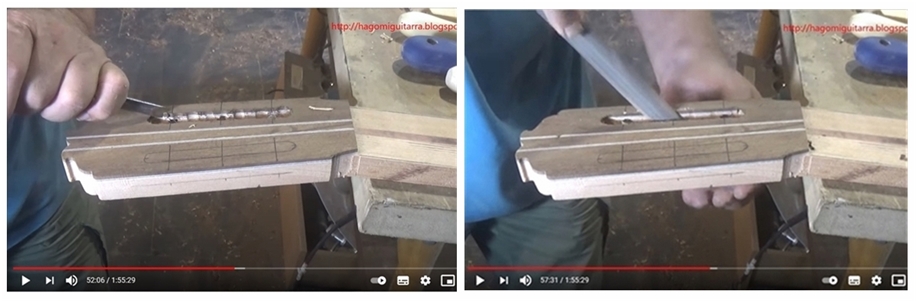

Οδηγός , Template , Plantilla για το μανίκι μαζί με το καράολο ( εδώ τα ονομάζει mastil ) . Νομίζω ότι αυτά που δείχνει είναι λίγο - πολύ γνωστά σε όλους . Επειδή όμως «όποιος καεί στο χυλό , φυσάει και το γιαούρτι» επισημαίνουμε ορισμένα σημεία που απαιτούν προσοχή.
Αρχικά ελέγχουμε με το χάρακα αν οι διαστάσεις που αναγράφονται στο χαρτί που εκτυπώσαμε είναι οι πραγματικές .
Ανάλογα με τη θέση της τρύπας στα αξονάκια των κλειδιών που θα βάλουμε , φροντίζουμε αυτή να είναι στη μέση του πλάτους του αυλακιού που θα ανοίξουμε.
Ελέγχουμε - προσέχουμε – ελέγχουμε – προσέχουμε να μη ξεφύγουμε από την κεντρική ευθεία του άξονα συμμετρίας .
Βουτάμε λίγο το πινελάκι στο νερό κι απλώνουμε λευκή ξυλόκολλα επάνω στο χαρτονάκι .
Προαιρετικά – αν θέλουμε – προεκτείνουμε το μήκος του μπράτσου κατά 3 εκατοστά πιο μέσα , μετά το 12ο τάστο. Κόβουμε στα όρια το χαρτονάκι με το κολλημένο και συμμετρικό template και όλα εντάξει.
Υ.Γ. Επειδή με το άσπρο χαρτί που κολλιέται επάνω στο άσπρο χαρτονάκι δεν διακρίνονται καθαρά τα όρια που χρειάζεται να κόψουμε , θα πρότεινα να επιλέξουμε κάποιο χαρτονάκι χρωματιστό .
Lijadora de plato : https://youtu.be/Vj_zHjuadBU (https://youtu.be/Vj_zHjuadBU)
Τριβείο δίσκου : Το χρησιμοποιεί συχνά στην πορεία της κατασκευής. Εδώ προτείνει μια DIY εκδοχή με κινητήρα από ένα παλιό πλυντήριο ρούχων . Ο κινητήρας λειτουργεί σε αργές στροφές γεγονός που διευκολύνει πολύ στον έλεγχο της εργασίας. Εχω πεισθεί για τη χρησιμότητα αυτού του ηλεκτρικού εργαλείου.
Αυτό εδώ έχει ρυθμιστή στροφών , κοστίζει γύρω στα 50 € και μου φαίνεται μια αγορά που θα δουλέψει φιλότιμα και για άλλα όργανα.
https://www.kentrovidas.gr/showprod.php?id=12770 (https://www.kentrovidas.gr/showprod.php?id=12770)

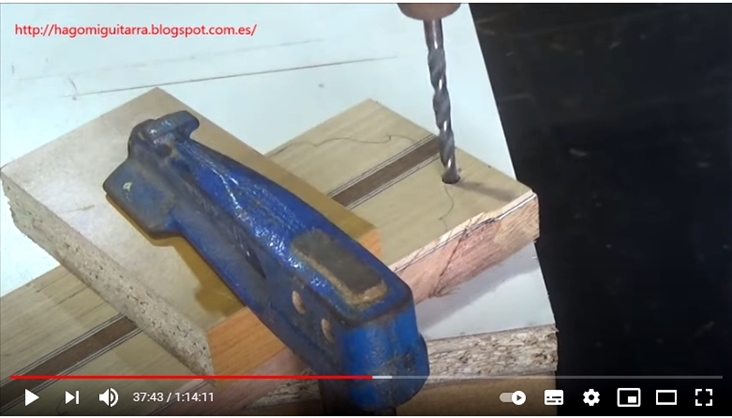

Gato de varilla : https://youtu.be/6N-l6xn2_yo (https://youtu.be/6N-l6xn2_yo)
Επειδή όσους σφιχτήρες κι αν έχουμε , σχεδόν ποτέ δεν επαρκούν , προτείνει μια απλή ιδιοκατασκευή , όχι ιδιαίτερα στιβαρή , αλλά αρκετά δυνατή για την κόλληση του καπακιού στα πλαϊνά.

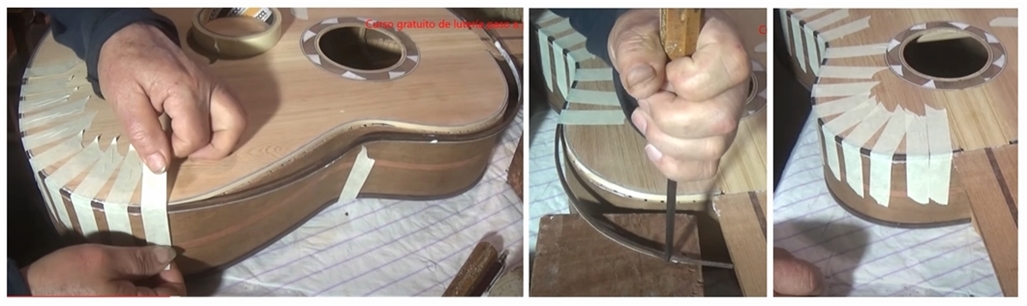

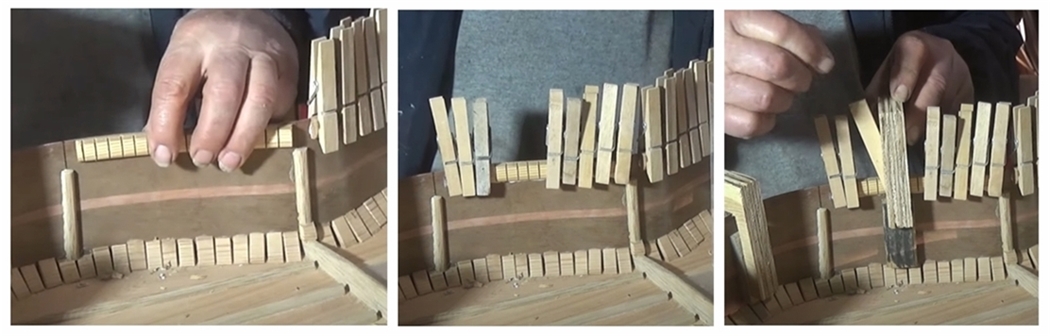

Gatos de muelle : https://youtu.be/YZhmDX-kcPg (https://youtu.be/YZhmDX-kcPg)
Αυτόν τον τύπο σφιχτήρα , ουσιαστικά ένα κομμάτι από ατσάλινο ελατήριο παλιών καθισμάτων - καναπέδων τον χρησιμοποιούν πολύ για την κόλληση του καπακιού με τα πλαϊνά . Εχει αποδείξει διαχρονικά τα τεχνικά πλεονεκτήματά του . Για να βρούμε όμως τέτοια ελατήρια … λίγο δύσκολο μου φαίνεται. Αν θυμάμαι καλά μέχρι πριν λίγο καιρό τα είχε το maderasbarber , αν και τσιμπημένα στην τιμή . Νομίζω δεν τα έχει πια. Οποιος φίλος γνωρίζει κάτι αντίστοιχο σε ατσάλι από Ελλάδα …
Αποστολή από: sakkalis στις Αυγούστου 14, 2021, 09:54:23 πμ
Μια γύρα στη γειτονιά σου θα βρεις παλιά στρώματα κρεβατιών πεταμένα.
Το σκίζεις και παίρνεις.
Έχε υπόψη πως τα στρώματα τα μαζεύουν οι σκραπατζήδες με τα καροτσάκια. Αν έχεις δει ''ξεκοιλιασμένα'' στρώματα είναι γιατί τα σκίζουν και πάιρνουν τα ελατήρια και σίδερα από μέσα για σκραπ.
Αλλιώς ψάχνεις σε εταιρείες που πουλάνε ελατήρια, πχ.
https://www.elatiria-springs.gr/index.html (https://www.elatiria-springs.gr/index.html)
http://www.elatiria.gr/A4203FCB.el.aspx
Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 14, 2021, 10:45:08 πμ
Ολα τα στρώματα που βλέπω στη γειτονιά μου , στη Κυψέλη , είναι ήδη ξεσκισμένα από τους σκραπατζήδες ... >:(
Για μια ακόμη φορά επιβεβαιώνεται ότι η καρδιά της τεχνικής αγοράς χτυπάει στα μεγάλα λιμάνια . Στον Πειραιά και στη Θεσσαλονίκη !!! :)
Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 15, 2021, 01:11:37 μμ

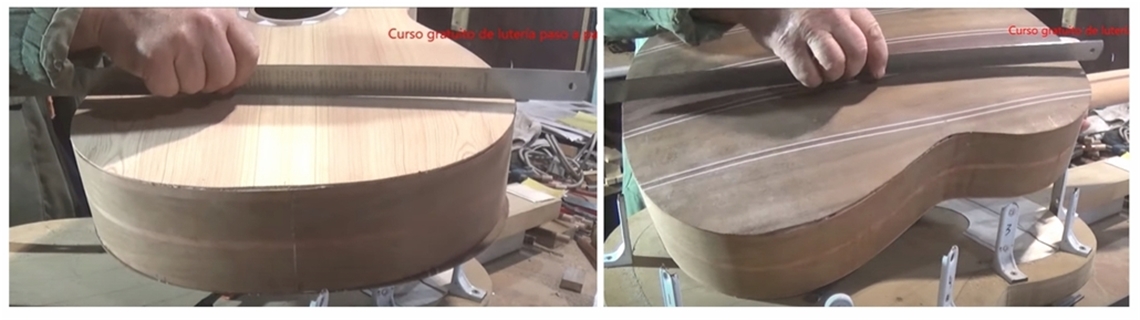

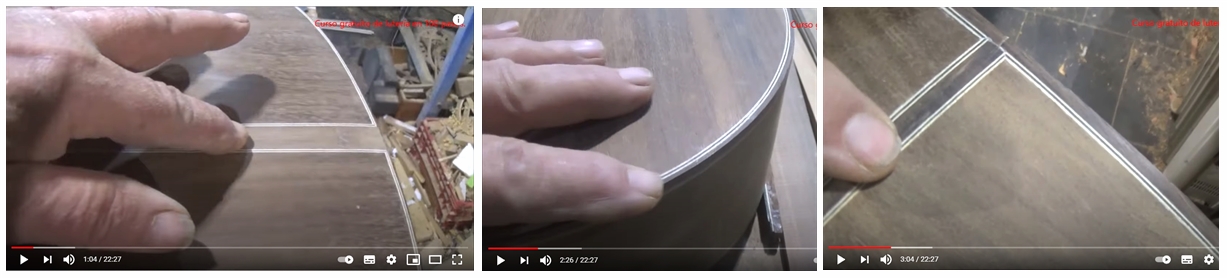

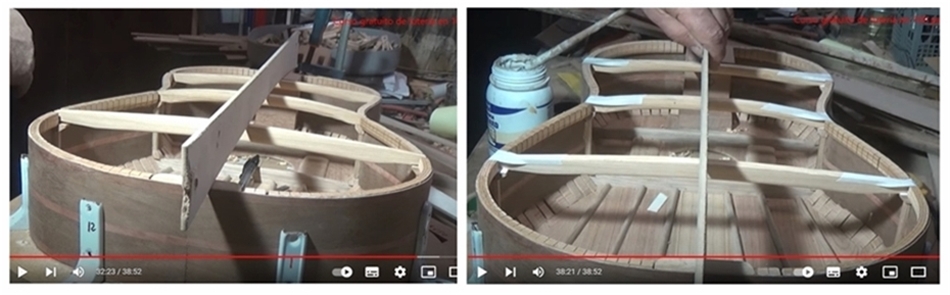

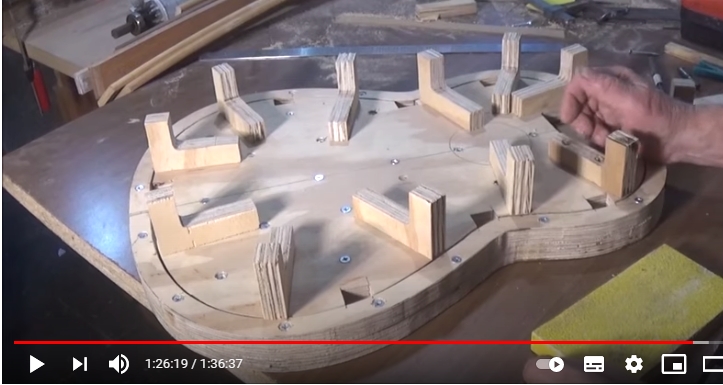

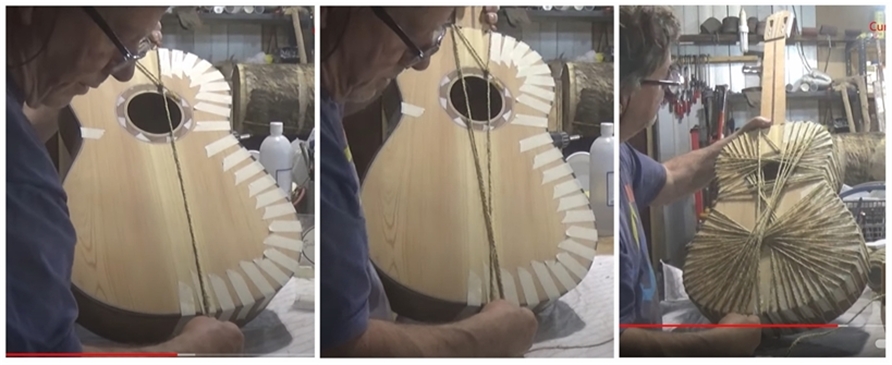

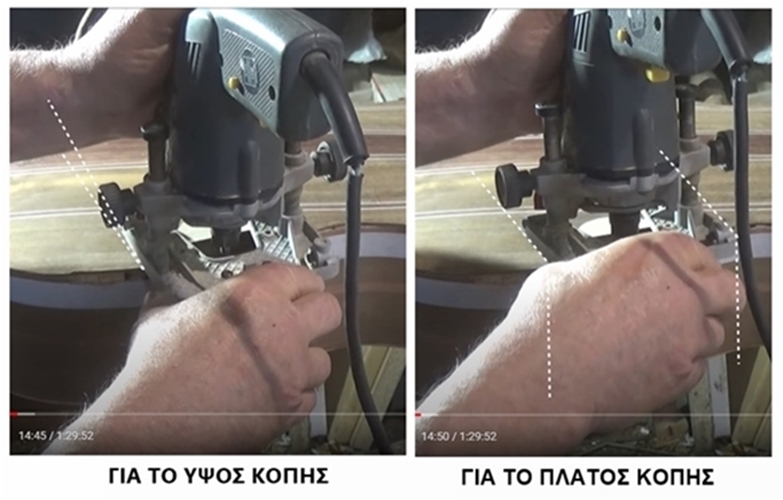

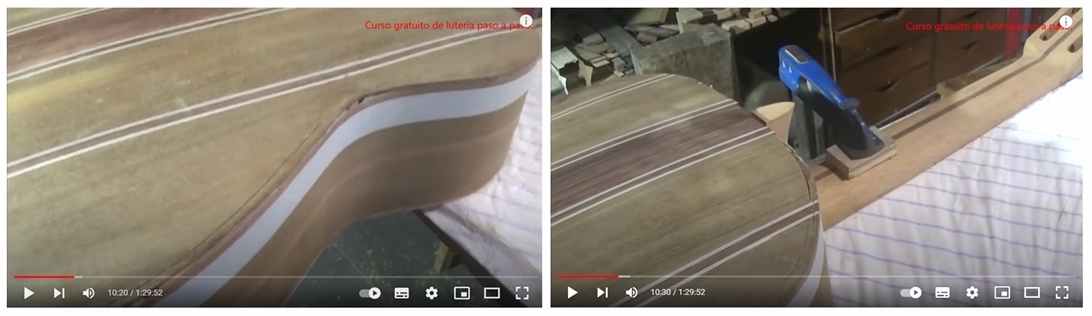

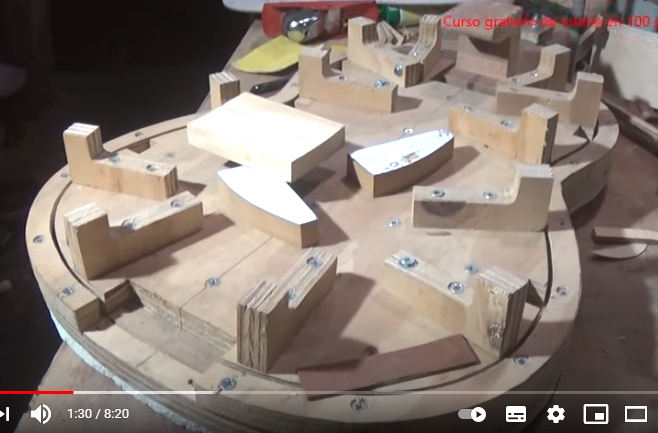

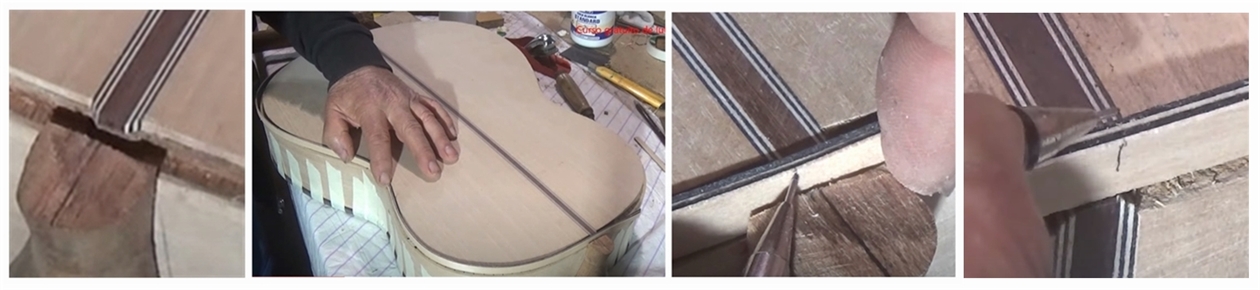

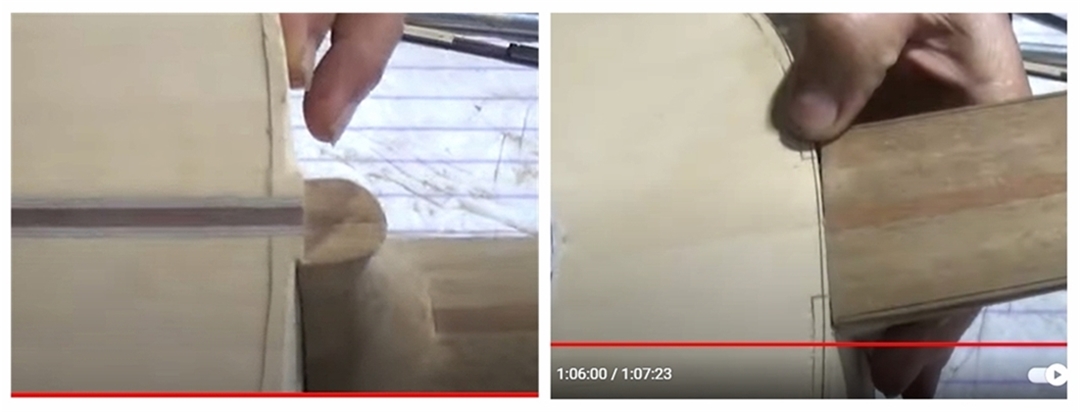

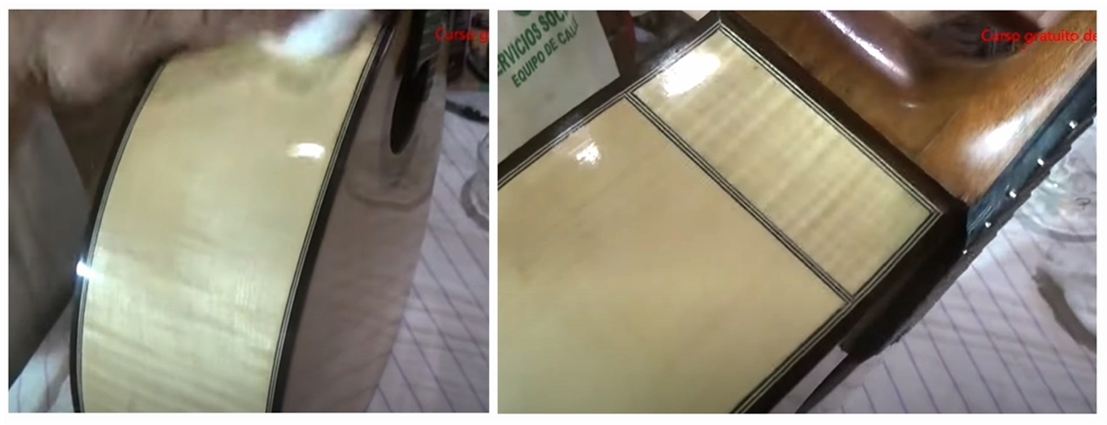

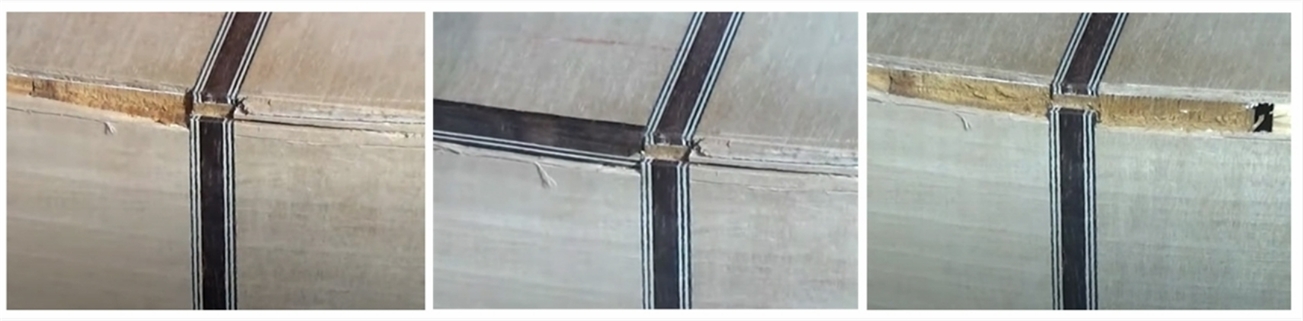

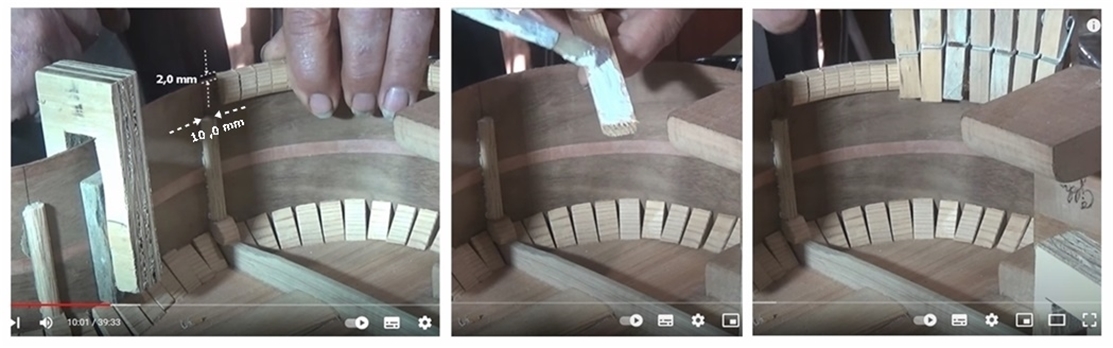

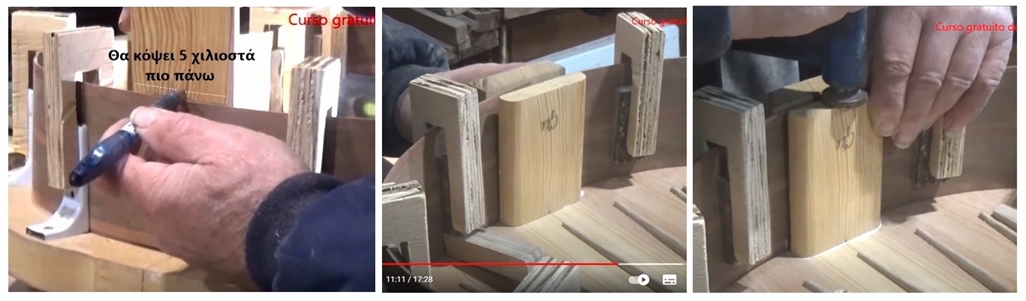

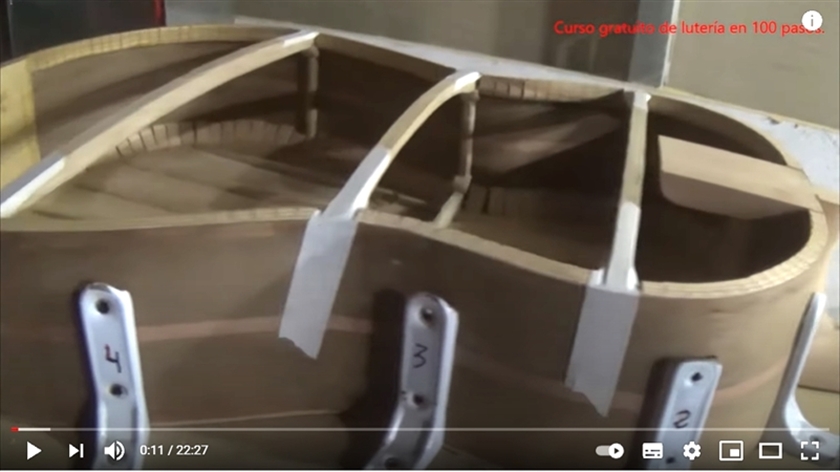

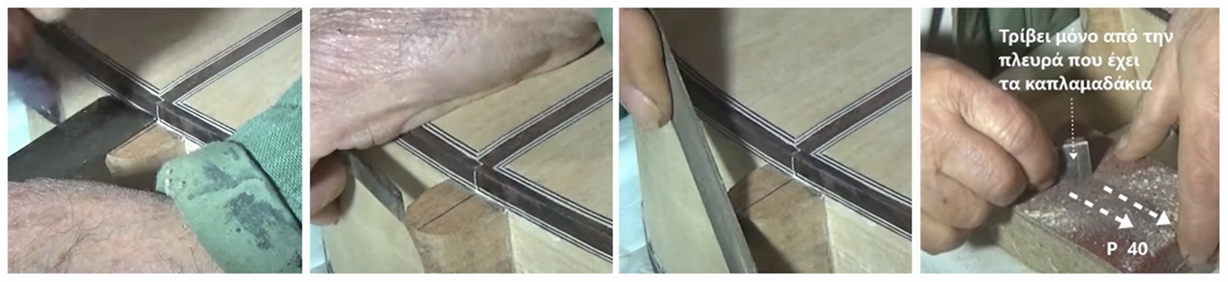

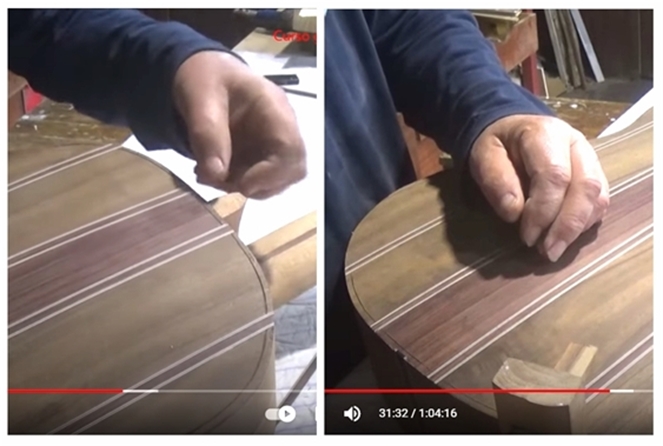

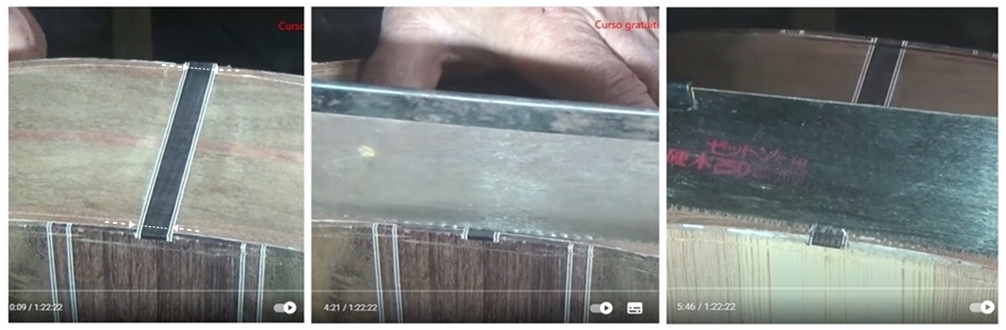

Cenefas = purfling = εσωτερικά λεπτά φιλέτα . Για να ξέρουμε για ποιο πράγμα μιλάμε
Ο κατασκευαστής θεωρεί ότι αυτό το βοήθημα είναι ίσως το καλύτερό του. Το έφτιαξε για να λυγίζει και να κολλάει ταυτόχρονα τα εσωτερικά περιμετρικά φιλέτα μεταξύ τους.

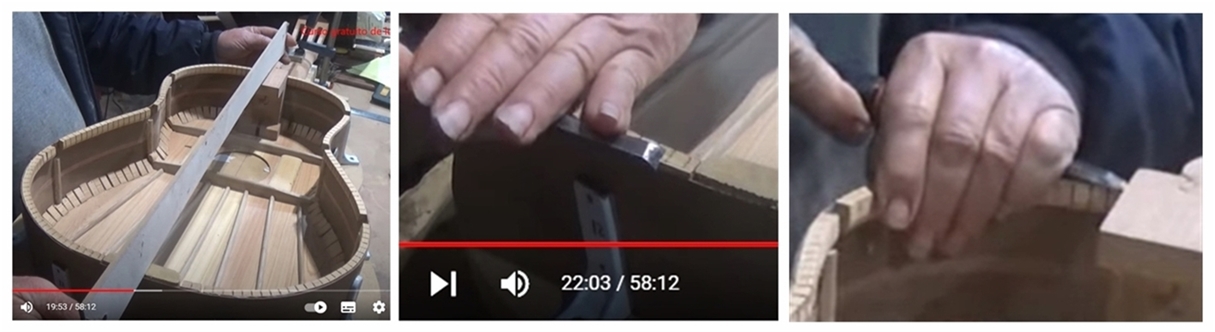

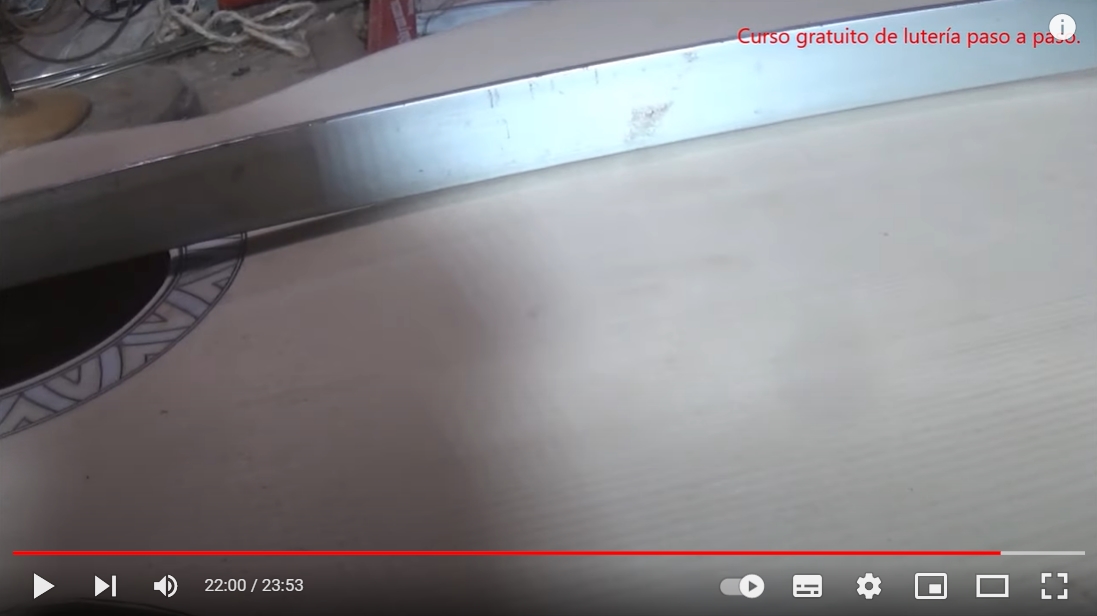

Σε αυτό το βίντεο από το 22:10 μέχρι το 26:29 https://www.youtube.com/watch?v=WzPFqCIfoKw (https://www.youtube.com/watch?v=WzPFqCIfoKw)
τοποθετεί τα φρεσκοκολλημένα εσωτερικά φιλέτα μέσα στο βοήθημα και καθώς είναι ακόμα ευλύγιστα , υπακούουν μια χαρά . Αφήνει να περάσει μια ώρα για να κολλήσουν , να στεγνώσουν και να πάρουν τη φόρμα τους. Ξεκαλουπώνει και επαναλαμβάνει την ίδια διαδικασία. Συνιστά να προσέχουμε κάθε φορά να λυγίζουμε από τη «σωστή» πλευρά , ανάλογα με τη σειρά που θέλουμε να φαίνονται τα φιλέτα επάνω στο καπάκι.

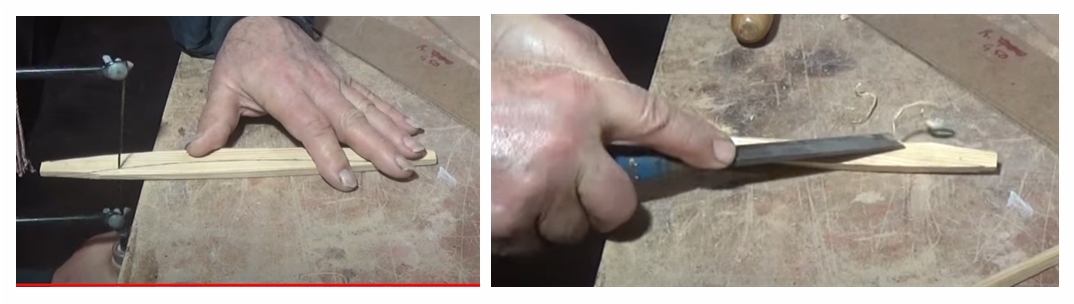

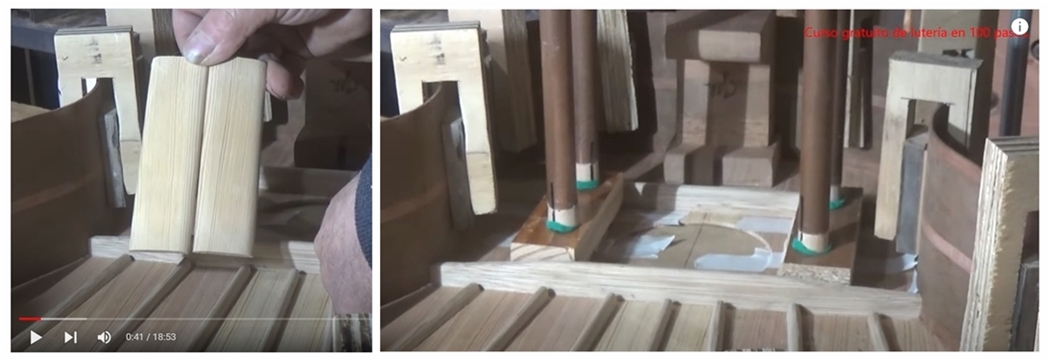

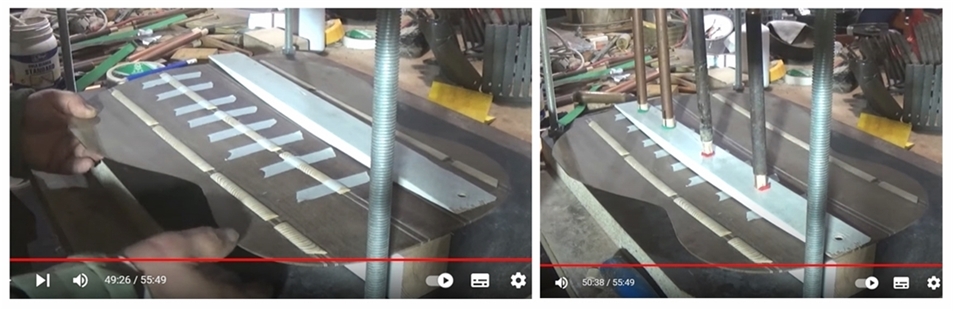

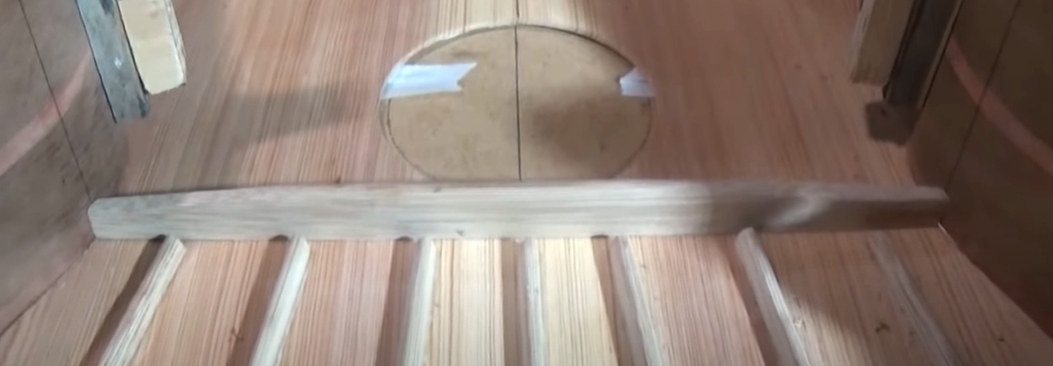

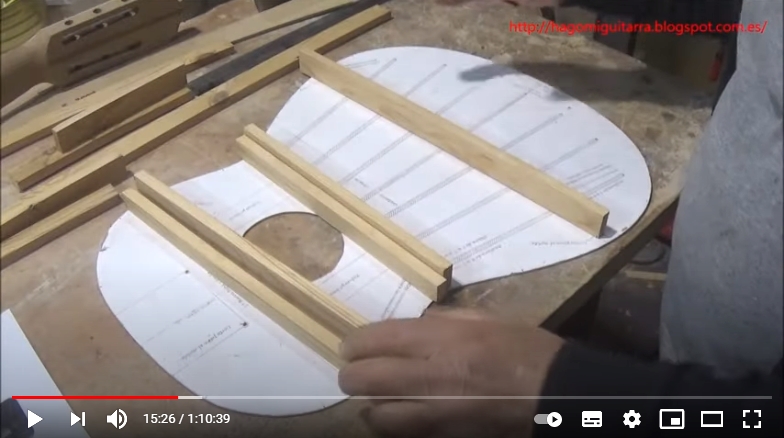

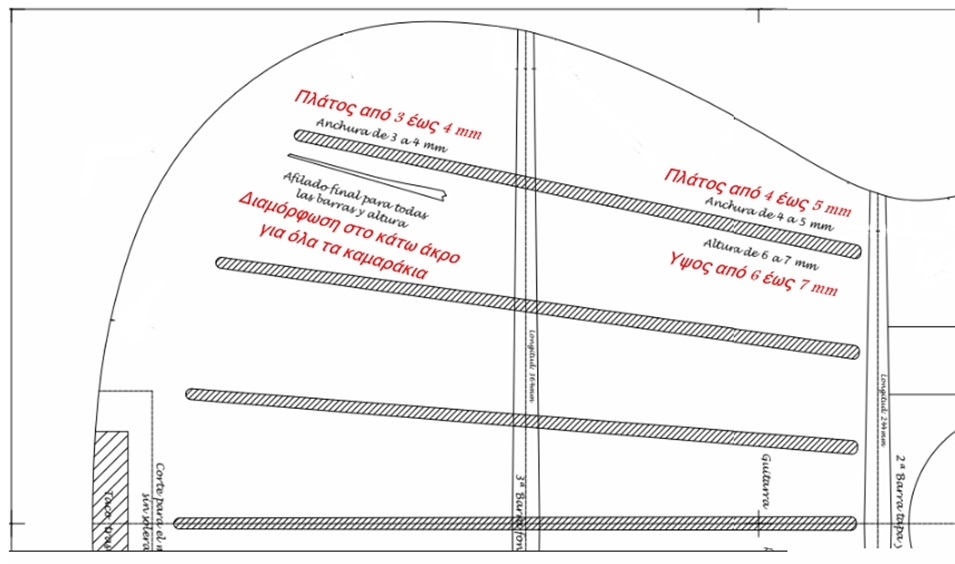

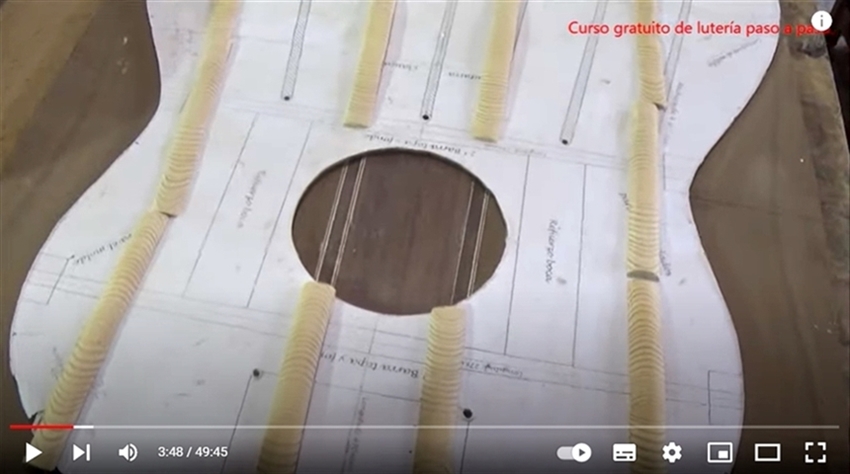

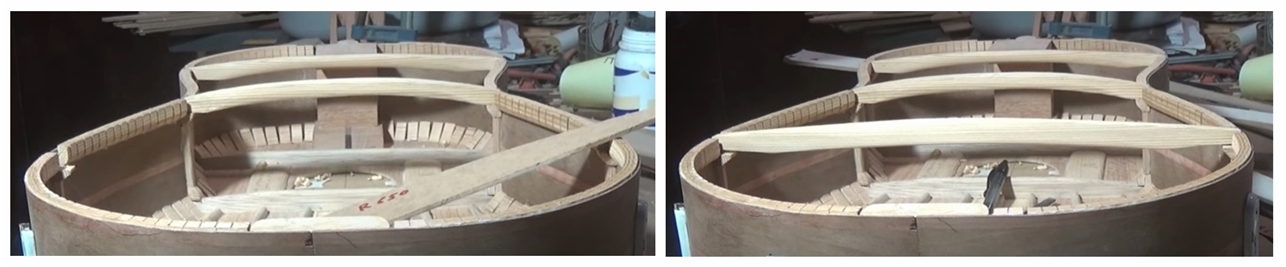

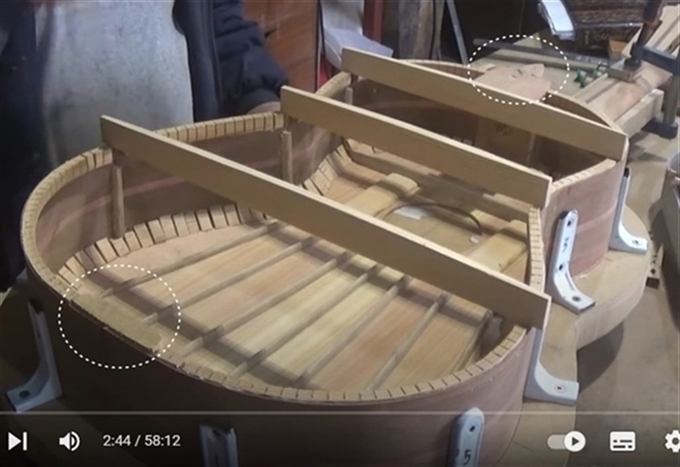

Prensa para la colocación de las barras armónicas : https://youtu.be/9bcZcGY0SPo (https://youtu.be/9bcZcGY0SPo)

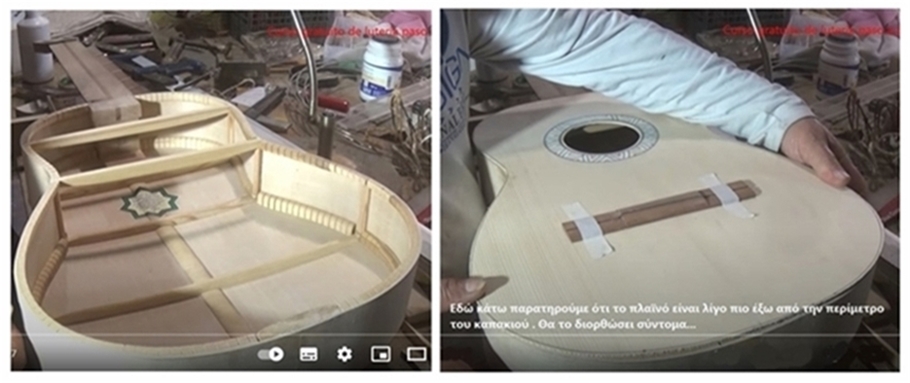

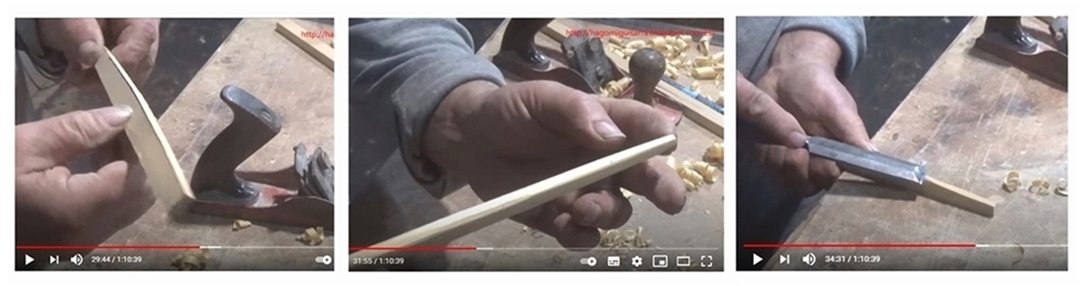

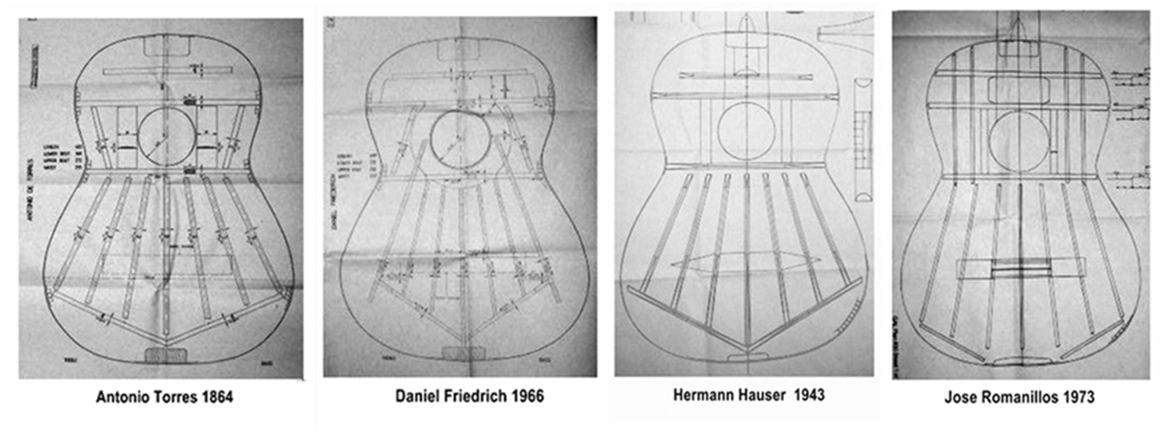

Βοήθημα για να κολλάμε τα καμάρια στο καπάκι . Γνωστό υποθέτω σε όλους .
Παρατηρούμε ότι τα καμαράκια είναι πλήρως διαμορφωμένα πριν κολληθούν στο καπάκι !

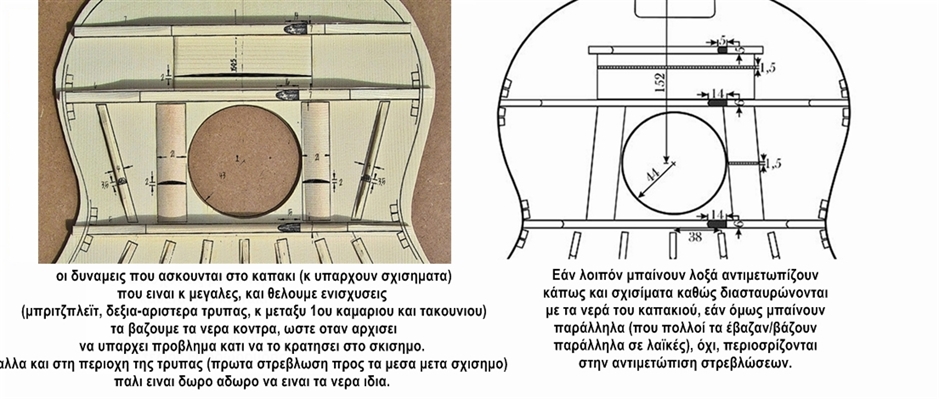

Θα πούμε αργότερα , ελπίζω , γιατί επιλέγει να δουλεύει κατ΄ αυτό τον τρόπο.

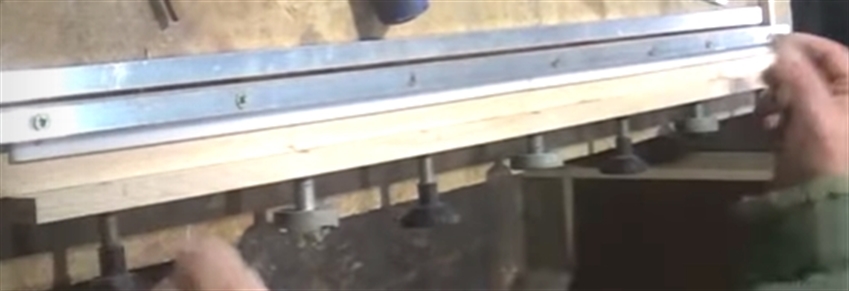

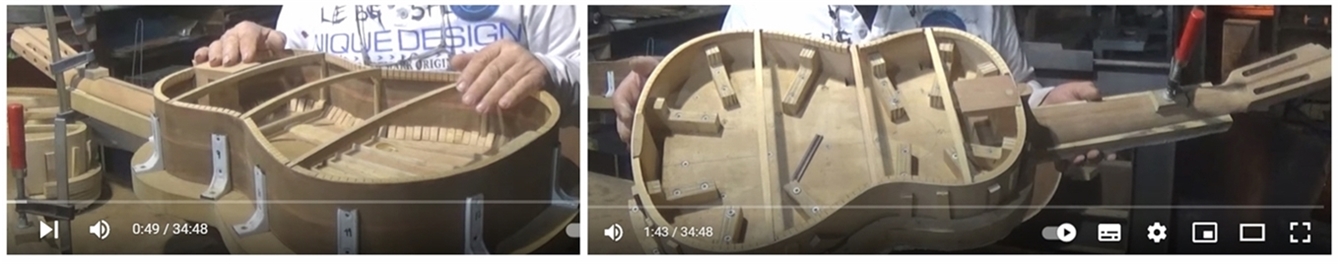

Prensadores para el encolado de las barras armónicas : https://youtu.be/5l5fRS12fRo (https://youtu.be/5l5fRS12fRo)
Για κάποιον που φτιάχνει συχνά τέτοια καπάκια κλασικής , νομίζω ότι έχει ενδιαφέρον αυτός ο τρόπος που προτείνει για την κόλληση των καμαριών με κομματάκια από χαλκοσωλήνα και με το ελατήριο μέσα τους .
Αποστολή από: ΖΑΡΚΑΔΑΣ ΚΩΣΤΑΣ στις Αυγούστου 15, 2021, 02:52:09 μμ
Αποστολή από: Μάνος Τουρπάλης στις Αυγούστου 16, 2021, 10:39:07 πμ
Τα template ( plantillas ) πληρέστατα , κατατοπιστικά , εκτυπώνονται σε πραγματικό μέγεθος από οικιακό εκτυπωτή σε χαρτί Α4 ( εντάξει για το καπάκι χρειάζονται τέσσερις σελίδες Α4 ) . Τα template αναφέρονται βασικά στο «μεγάλο» μοντέλο της κιθάρας του Antonio Torres 1 . Εχουν κάποιες μικρές διαφορές από το πρωτότυπο , χρήσιμες όμως , κατά την κρίση του κατασκευαστή .Πιστεύω ότι δεν θα έχει πρόβλημα , αν του ζητηθούν μόνο τα template , χωρίς το βιβλίο.
… Ελπίζω να καταφέρω κάποια από αυτά να τα μεταφράσω στα ελληνικά … Βιάστηκα όμως να τα δώσω σαν αρχείο όλα μαζί να υπάρχουν εδώ …
Ιωσήφ αν θέλεις την άποψή μου (και επιπλέον μιας και φαίνεται να έχεις ήδη - ή να μπορείς να δημιουργήσεις εύκολα - και καλή σχέση με τον οργανοποιό), είναι να κάτσεις και να μεταφράσεις (όλο ή έστω τα "κρίσιμα μέρη" κατά την κρίση σου από) το βιβλίο του. Ήδη το κάνεις με τα αποσπασματικά ποστ. Και μιας και κατέχεις και από σχεδιασμό, να συμπεριλάβεις όλα τα διευκρινιστικά (εικόνες, βοηθήματα κτλ.(*) και να κάνεις μια ολοκληρωμένη δουλειά στα Ελληνικά (**) - που απ' όσο ξέρω δεν υπάρχει (***).
Θα μπορούσε να είναι και σύντομο - δεν ξέρω πόσο μεγάλα είναι τα πρωτότυπα, εκεί είναι Ισπανία κι εδώ Ελλάδα, αλλά ούτως ή άλλως φαντάζομαι θα ενδιαφέρει και τον Ισπανό, έστω σαν πρόθεση - γιατί να έχει αντίρρηση - και ίσως και κάποιον από εδώ και να γίνει μια ωραία δουλειά (** ιδέες ρίχνω, μη βαράτε).
(*) εδώ πήγε το μυαλό μου, δες τι ωραίο βιβλιαράκι βρήκε ο letasos για την μπαλαλάϊκα, απλό, μεστό και ζουμερό, 45 σελίδες μαζί με τα εξώφυλλα
http://www.luthier.gr/index.php?topic=4207.msg80206#msg80206 (http://www.luthier.gr/index.php?topic=4207.msg80206#msg80206)
(**) και ως οργανοποιός αλλά και γνώστης της Ελληνικής αγοράς μπορείς να μεταφράζεις και με την τρέχουσα ορολογία και έχοντας άμεση γνώση για το τι μπορεί κανείς να βρει εδώ στο Ελλάντα, τι πρέπει να αναζητήσει αλλού, τι πρέπει να κατασκευάσει κτλ.
(***) τι θα την κάνεις τελικά αυτή τη δουλειά δεν μπορώ να πω, αλλά αφού όλα τα κάνουμε για το χρήμα ή τη δόξα, θα σου μείνει τουλάχιστον η δόξα :021: - χώρια που είναι πολύ καλή ψυχοθεραπεία, μετά λόγου γνώσης
Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 16, 2021, 08:22:46 μμ
Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 16, 2021, 10:43:53 μμ

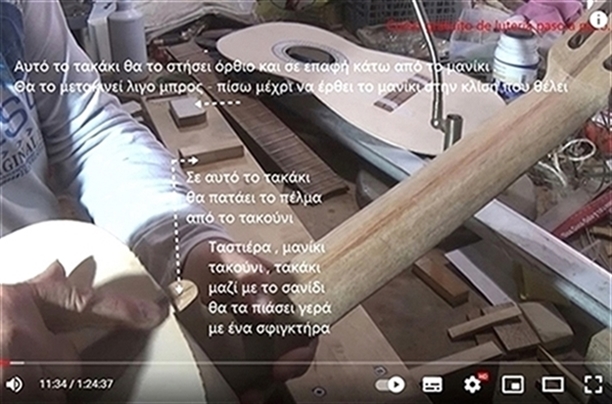

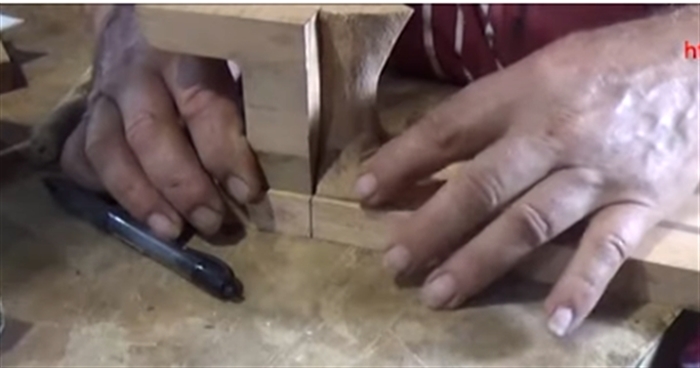

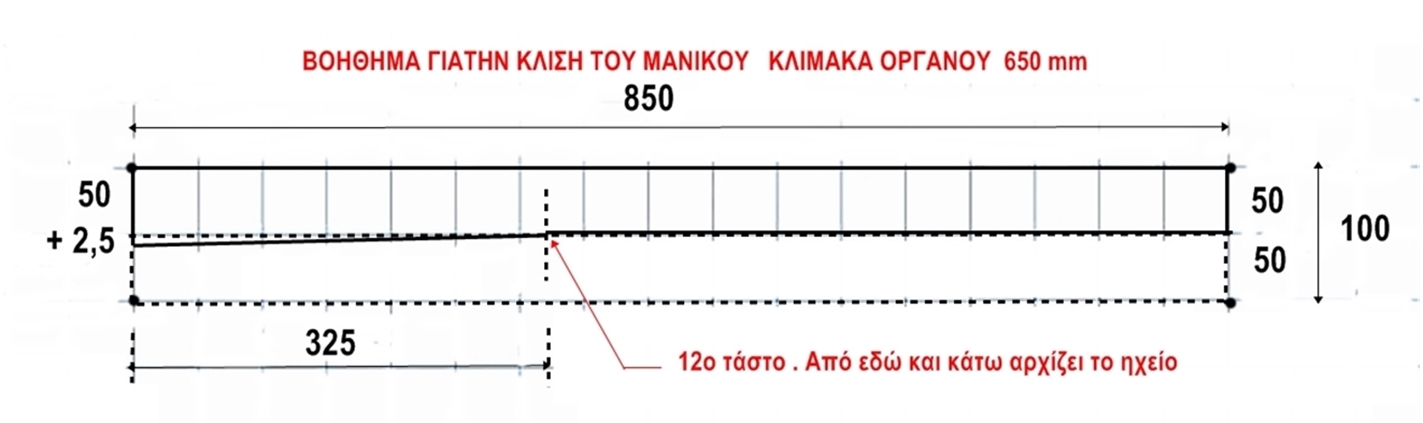

Falsa escuadra : https://youtu.be/XRNe-616FC0
Βοήθημα για την κλίση του μάνικου. Χρειάζεται στην κατασκευή της σολέρας. Υπάρχει ίσως ένα θεματάκι για να κοπεί όσο γίνεται πιο σωστά. Χωρίς βιασύνη , με λίγη υπομονή νομίζω ότι μπορούμε.
Ενα απλό σκίτσο

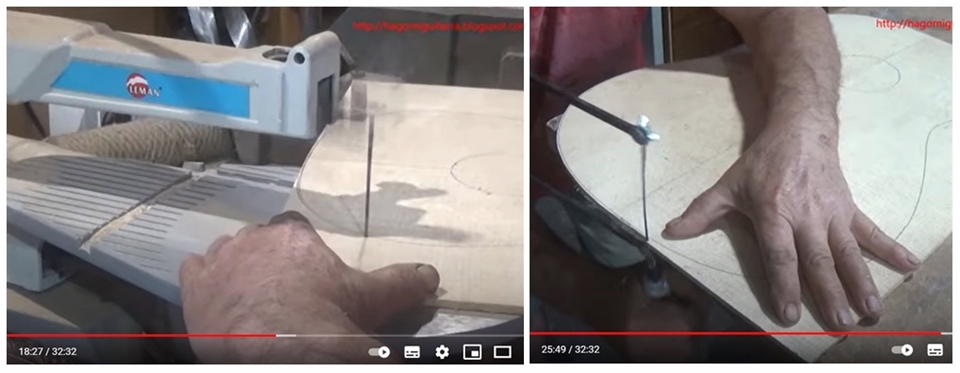

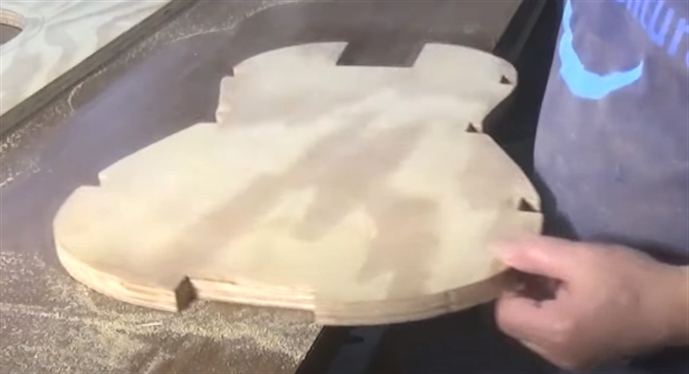

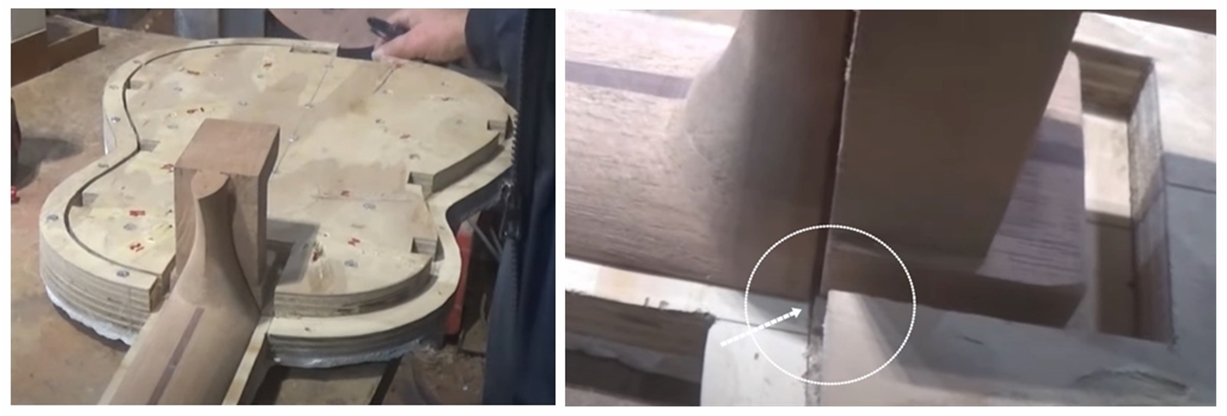

Solera tallada primera parte : https://youtu.be/LEg2jUCLkcg
Σολέρα tallada ( ταλιάδα ) = "λαξευμένη " "σκαμμένη" πρώτο μέρος
Plantilla = template = οδηγός πρότυπο
Ολη η κατασκευή με μια ματιά
Ενα σκίτσο με τις διαστάσεις

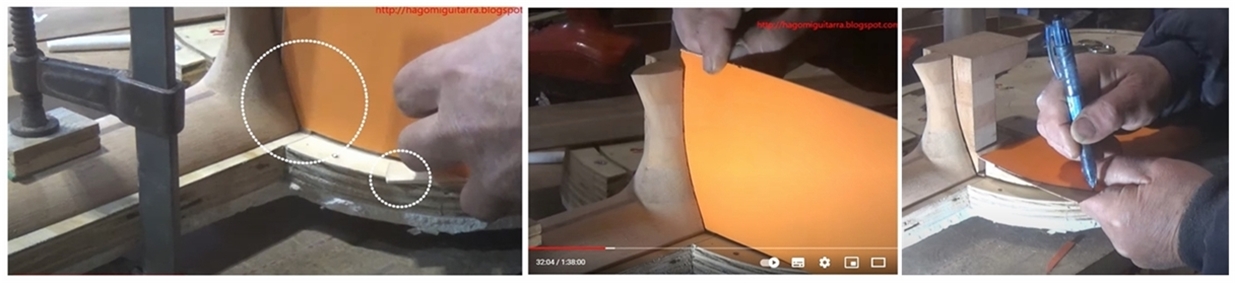

Χάραξη ορίου παράλληλο με τη σιλουέτα

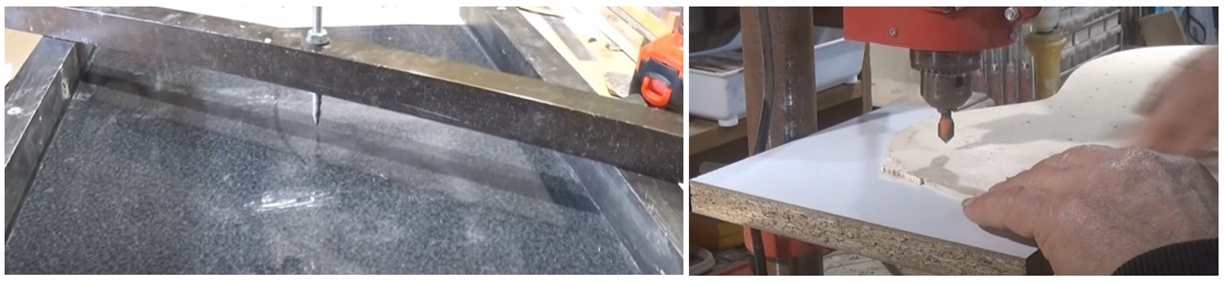

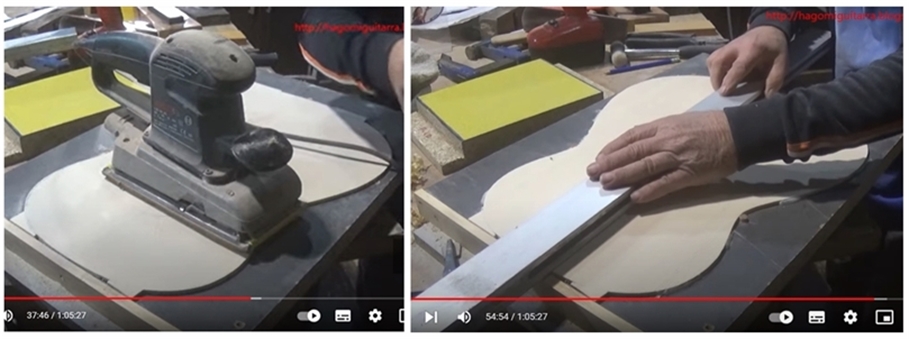

Χρησιμοποιεί για βάση μια επιφάνεια πάχους 3 εκ. από MDF με αρχικές διαστάσεις 50 Χ 90 εκ. Χαράζει κατά μήκος την κεντρική γραμμή , τον άξονα συμμετρίας , αντιγράφει απο την plantilla το περίγραμμα του οργάνου. Σχεδιάζει και το εξωτ. περίγραμμα . Μετά κόβει με την ηλεκτρική σέγα το εξωτ. περίγραμμα και με αφετηρία τη θέση του κόκκαλου του καβαλάρη, αρχίζει να εφαρμόζει τους οδηγούς που έχει ετοιμάσει για τα όρια και τα βάθη όπου θα "σκάψει" για να έχει το καπάκι την επιθυμητή καμπύλη.

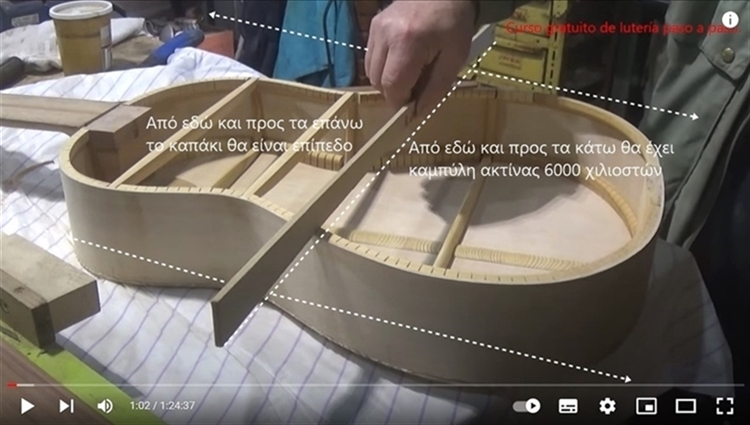

Οι οδηγοί σχεδιάστηκαν με βάση την απόφαση να δώσει στο καπάκι μια καμπυλότητα ( radius) 6000 mm.
Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 18, 2021, 10:46:56 πμ

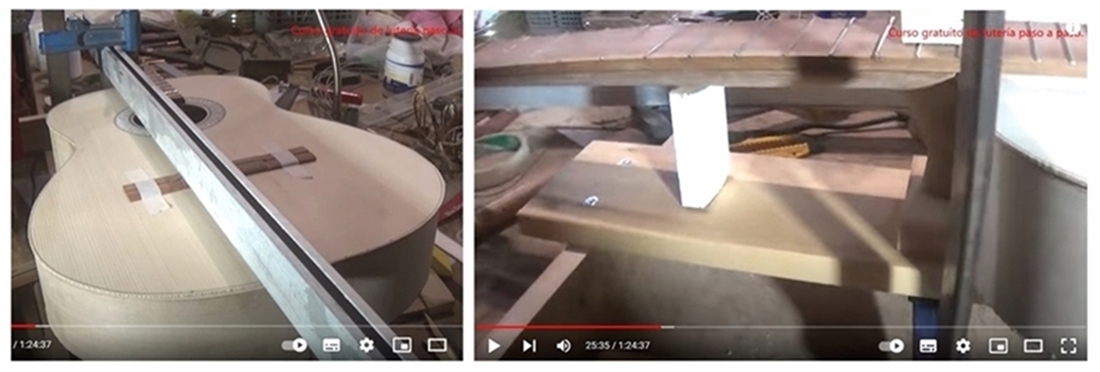

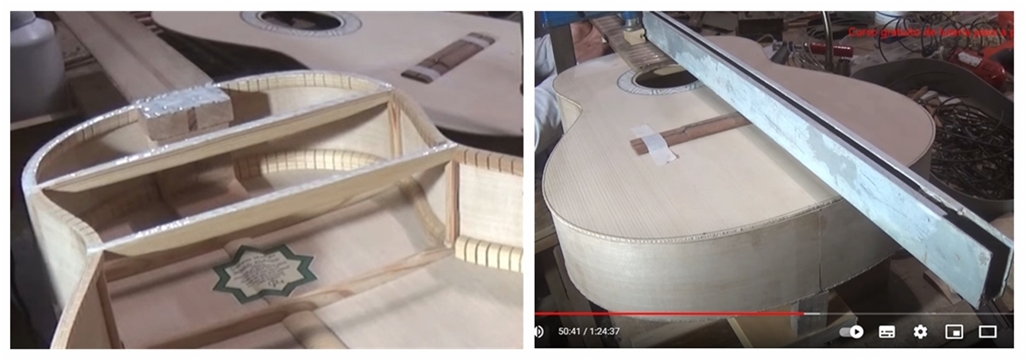

Σολέρα “σκαμμένη” Δεύτερο μέρος ( 55 λεπτά βίντεο σε λίγες γραμμές ... ελπίζω να βοηθάει )
Συνεχίζει το “σκάψιμο” της σολέρας που άρχισε προηγουμένως σιγά σιγά με το σκαρπέλο . Εδώ τώρα χρησιμοποιεί το εξάρτημα με το κυκλικό γυαλόχαρτο προσαρμοσμένο στο ηλεκτρικό δράπανο . Δουλεύει σταθερά , με προσοχή ,κρατώντας το δράπανο ελαφρώς λοξά. Ελέγχει τακτικά με τους οδηγούς για να δει αν ακολουθεί σωστά την καμπύλη. Λίγο μετά κρατώντας στο χέρι μόνο το εξάρτημα με το γυαλόχαρτο , τελειοποιεί με ελαφρές κυκλικές κινήσεις όλο το βαθούλωμα. Εμπιστεύεται την αίσθηση της αφής για να ελέγξει με το χέρι το τελικό αποτέλεσμα. Ολα αυτά συμβαίνουν από την αρχή μέχρι το 14 : 22 .

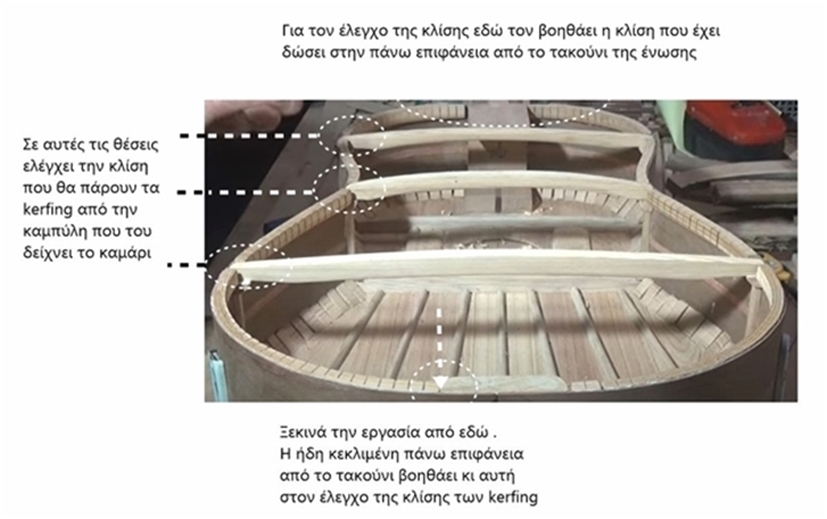

Η κλίση στο μανίκι
Στις κλασικές προτείνει να κατέβουμε στη θέση του nut στο 1,5 mm και στις flamenco στα 2,5 mm.
Για να μας χρησιμεύει η σολέρα που φτιάχνουμε και στους δυο τύπους κιθάρας , συνιστά να κατέβουμε στα 2,5 mm. Οταν φτιάχνουμε κλασική να προσθέσουμε στην άκρη δυο καπλαμαδάκια πάχους 0,5 mm (2 X 0,5 = 1,0) ετσι ώστε μετά να έχουμε (2,5 – 1,0 = 1,5) για να πετύχουμε το 1,5 που συνηθίζεται. Σε κάθε περίπτωση να προσέχουμε η κλίση από το 12ο τάστο μέχρι το nut , να είναι ευθεία και επίπεδη σε όλο το μήκος της. Σημαδεύει με το βοήθημα , στην άκρη και στα πλαϊνά το βάθος των 2,5 mm. Το χαμηλώνει με το ροκάνι ελέγχοντας με το βοήθημα σαν οδηγό για να μη ξεφύγει. Το τελειοποιεί με τα γυαλόχαρτα.
Από το 32 : 20 και μετά ...

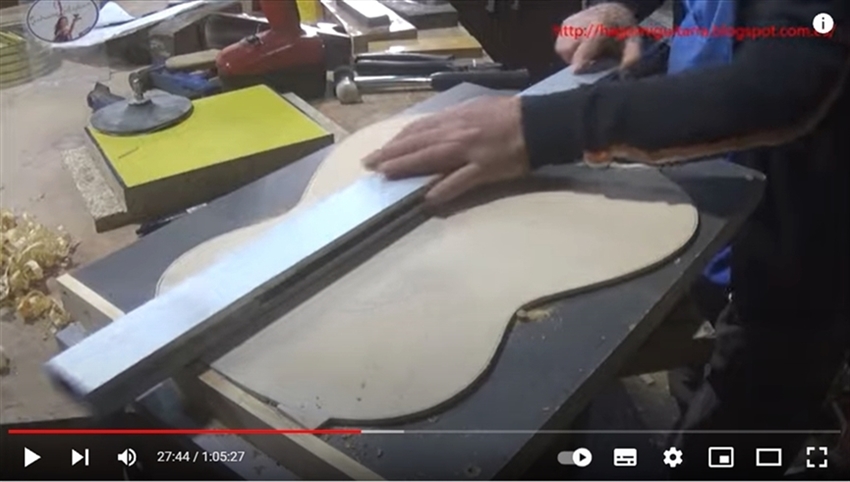

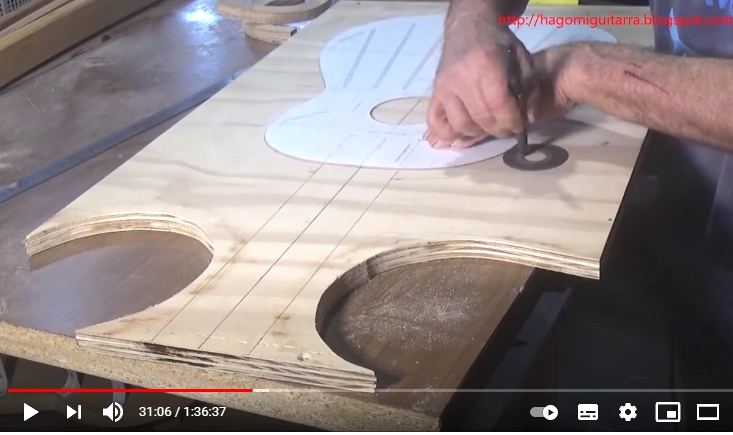

Τοποθετεί το template για το καπάκι για να σημαδέψει τις θέσεις για τις γωνίες , για το εγκάρσιο καμάρι κοντά στην τρύπα , για τα μικρά καμαράκια , και διορθώνει στο βαθούλωμα τις άκρες που συνορεύουν με το καμάρι κοντά στην τρύπα. Κόβει τις μεταλλικές γωνίες , τις βιδώνει και τέλος ενισχύει – ανυψώνει όλη την επιφάνεια της σολέρας από κάτω.
Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 18, 2021, 06:02:24 μμ

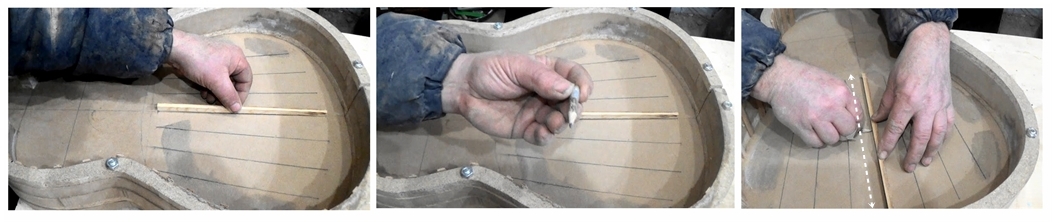

Σολέρα “σκαμμένη” με μικρά πλανάκια
Αφού σημαδέψει τα όρια και τα βάθη όπως πριν , χρησιμοποιεί δυο μικρά πλανάκια για να σκάψει. Στο ένα πλανάκι , τοποθέτησε ανάποδα και απέναντι το μαχαίρι , έβαλε κι ένα χερούλι για να το δουλεύει τραβηχτά . Ισως αυτός ο τρόπος να είναι λιγότερο δύσκολος , οχι τόσο βαρύς , απαιτητικός , θορυβώδης , με λιγότερη και κάπως ελεγχόμενη σκόνη σε σχέση με τον προηγούμενο.
Η λάξευση γενικά , είναι από τις πιο δύσκολες τεχνικές εργασίες ... Ο ίδιος ο κατασκευαστής παλιά έφτιαχνε και βιολιά κι εκεί τα καπάκια τους γίνονται μόνο λαξευτά. Από ανάγκη λοιπόν σκέφτηκε κι έφτιαξε τα μικρά πλανάκια για να κάνει τη δουλειά του
https://www.youtube.com/watch?v=nVj7EB5LjN4&t=3626s (https://www.youtube.com/watch?v=nVj7EB5LjN4&t=3626s)
Ως δάσκαλος οργανοποιίας είχε δεκαπέντε μαθητές σε κάθε τμήμα . Η κατασκευή της σολέρας ήταν ίσως το πιο δύσκολο απ΄όλα και για τους μαθητές και για τον ίδιο γιατί αναγκαζόταν να διορθώνει , ή να φτιάχνει από την αρχή τις σολέρες τους . Κάποια στιγμή ένας από τους μαθητές του , ονόματι Oscar , του πρότεινε να δοκιμάσουν τον παρακάτω τρόπο. Ο δάσκαλος ενθουσιάστηκε ! ...
Solera tallada en pladur : https://youtu.be/W0LHO2qFfo0 (https://youtu.be/W0LHO2qFfo0)
Σολέρα “σκαμμένη” σε γυψοσανίδα !
Η γυψοσανίδα είναι μια , σχετικά σταθερή , επιφάνεια που επιδέχεται εύκολη και γρήγορη επεξεργασία. Βασιζόμενος σε αυτά τα χαρακτηριστικά του υλικού , φτιάχνει μια σολέρα χωρίς να χρειάζεται να σκάβει και να κουράζεται με ένα σωρό εργαλεία. Χρησιμοποιεί τους οδηγούς – πρότυπα , βάζει τα σημάδια του εκεί όπου χρειάζεται και απλά περνάει γυαλόχαρτο. Αφού τελειώσει την επεξεργασία , περνάει όλη τη σολέρα με το πινέλο βουτηγμένο σε ένα αραιό μίγμα από νερό και λευκή κόλλα των μαραγκών για να κάνει την επιφάνεια λίγο πιο σκληρή και σταθερή.
Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 19, 2021, 08:25:36 μμ
Σύστημα κατασκευής δικής του επινόησης με χαμηλό και αφαιρούμενο καλούπι για οδηγό .
Η ανάγκη για να διευκολύνει τους μαθητές του , αλλά και τον εαυτό του και να μην αναγκάζεται να φτιάχνει κάθε φορά , σε κάθε τμήμα , δεκαπέντε σολέρες , τον οδήγησε να σκεφτεί αυτό το βοήθημα. Προσωπικά βρίσκω αρκετά απαιτητική αυτή την κατασκευή . Θέλει προσεκτικές ακριβείς κοπές και συνεχή έλεγχο. Ισως όμως με ένα τέτοιο σύστημα μπορούσαν να εκπαιδευτούν περισσότεροι του ενός μαθητές .
Με μια ματιά
Ουσιαστικά αποτελείται από δυο επιφάνειες κόντρα πλακέ πάχους 19 mm τοποθετημένες η μια επάνω στην άλλη. Η κάτω λειτουργεί ως βάση.
Η επάνω επιφάνεια
Η κατασκευή γίνεται με αφετηρία το πρότυπο που έχει σχεδιάσει για το καπάκι .Αρχικά αντιγράφει το περίγραμμα και κόβει με την ηλεκτρική σέγα. Τα βελάκια δείχνουν πού θα βάλει τις γωνίες. Φαίνονται επίσης οι περιοχές που αντιστοιχούν στα τακούνια , καθώς και ορισμένες θέσεις στο περίγραμμα , όπου θα χρειασθεί να κόψει. Αργότερα θα μας εξηγήσει το γιατί ...
Επειδή το χέρι με τη σέγα , μπορεί να ξεφύγει λίγο , είναι αναγκαίο μετά να ελέγξει την καθετότητα της κοπής κι όπου χρειάζεται να κάνει μικροδιορθώσεις με το γυαλόχαρτο. Σε ένα σημείο της περιγραφής λέει ότι κάνει τα πλαϊνά με πάχος 1,8 mm. Οπότε θεωρεί ότι το άνοιγμα των 2,0 mm περίπου που αφήνει η κοψιά από το πριονάκι της σέγας , είναι αρκετό.
Ωστόσο ο ίδιος , όταν φτάνει στο αντίστοιχο βήμα της κατασκευής , ζητάει συγνώμη και μας λέει ότι το άνοιγμα που χρειαζόμαστε για να δουλέψουμε με τα πλαϊνά που θα μπουν ανάμεσα στο περίγραμμα της κιθάρας και στο εξωτερικό χαμηλό καλούπι καλύτερα να είναι 3,0 ή και 4,0 mm .
Γύρω και παράλληλα από αυτή τη πρώτη κοπή έχει σχεδιάσει και τώρα κόβει ένα “ ψαχνό” , ένα περιθώριο , που θα λειτουργήσει σα χαμηλό καλούπι – οδηγός .
Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 19, 2021, 08:33:25 μμ
Η κάτω επιφάνεια
Από το 26:17 μέχρι το 51:40
Χαράζει μια μακριά ευθεία γραμμή για τη συμμετρία , μετράει 32,5 + 32,5 εκ. (65, 0 εκ. η κλιμακα του οργάνου) Χαράζει πάλι το περίγραμμα και τοποθετεί την επάνω επιφάνεια που μόλις έφτιαξε . Ελέγχει , προσέχει πολύ να είναι όλα κεντραρισμένα σύμφωνα με τον άξονα συμμετρίας . Σχεδιάζει το ευθύ τμήμα όπου θα ακουμπάει το μανίκι , καθώς και το περιθώριο παράλληλα κι έξω από τη σιλουέτα επάνω στο οποίο μετά θα βιδώσει το χαμηλό καλούπι .
Κόβει περιμετρικά όλη την κάτω επιφάνεια , διαμορφώνει όπως μας έδειξε στα προηγούμενα την κλίση για το μανίκι . Συνδέει την επάνω με την κάτω επιφάνεια με κόλλα και βίδες
Από το 51 : 43 μέχρι το 1 : 03 : 28
Κόβει και κολλάει περιμετρικά μικρά κομμάτια σανιδάκια πάχους 2,0 mm , όσο θα είναι το πάχος του καπακιού. Τα σανιδάκια θα εξέχουν από τη σιλουέτα 3,0 mm
Από το 1 : 04 : 04 μέχρι το 1 : 36 : 37 τέλος
Ηρθε η ώρα να βιδώσει ( οχι να κολλήσει ) τα δυο κομμάτια από το χαμηλό καλούπι. Στο βίντεο βάζει αποστάτες πάχους 2,0 mm . Αν το κάνει κάποιος φίλος , θα πρέπει να είναι 3,0 – 4,0 mm. Συνιστά να αρχίσουμε να βιδώνουμε από τη θέση της μέσης.
Οι γωνίες προτείνει να είναι ξύλινες με ύψος 5,5 εκ. ( + 2,0 εκ που μπαίνουν μέσα = 7,5 εκ. )
να κολληθούν και να βιδωθούν . Δε χρειάζεται να τις ζορίσουμε πολύ μέχρι τέρμα στο βίδωμα γιατί μπορεί να μας ανοίξουν τα ξυλάκια τους.
Ιδιαιτερότητες αυτού του τρόπου :
Δε σκάβει την επιφάνεια που αντιστοιχεί στο καπάκι ! ( Γι αυτό και δεν το ονομάζει solera )
Βολεύει πολύ σαν οδηγός αναφοράς και ελέγχου κατά το λύγισμα των πλαϊνών όπως θα δούμε στο αντίστοιχο βήμα της κατασκευής
Με αυτό το σύστημα κολλάει πρώτα την πλάτη και μετά το καπάκι …
Ελπίζω να τα δούμε πιο καλά στα βίντεο / βήματα της κατασκευής , όπου - ανάλογα με τη διάθεση - θα παρακολουθήσουμε ότι φτιάχνει ταυτόχρονα δυο κιθάρες. Μια τύπου flamenco με αυτόν τον τρόπο και μια κλασική με τη σκαμμένη σολέρα.
Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 24, 2021, 11:56:15 πμ
Cien pasos con solera tallada : Εκατό βήματα κατασκευής με σκαμμένη σολέρα
Σε ολο τον κύκλο αυτών των εκπαιδευτικών μαθημάτων δίνει έμφαση στην κατασκευή με τη χρήση εργαλείων χειρός , όσο βέβαια αυτό είναι δυνατόν … γιατί για ορισμένες - ευτυχώς για λίγες - εργασίες χρειάζεται ένας φίλος μαραγκός … εφόσον δεν μπορούμε να αγοράσουμε και να εκπαιδευτούμε στο χειρισμό ηλεκτρικών εργαλείων .
Paso 1 - Corte de la pieza del mástil por el centro : https://youtu.be/fPPqnY7xBcA
Κατά μήκος κεντρική κοπή του κομματιού για το μανίκι
Προτεινόμενες αρχικές διαστάσεις : Μήκος 650 Πλάτος 85 Πάχος 22 χιλ.
Δείχνει πως μπορεί να γίνει η κοπή με το χέρι , χρησιμοποιώντας ένα καλό σεγάτσο.
Βέβαια μπορούμε να κόψουμε πιο εύκολα και γρήγορα με δισκοπρίονο πάγκου , η με πριονοκορδέλα.
Paso 2 - Cepillado y lijado de las piezas a encolar : https://youtu.be/69dZkL29Mg4
Επεξεργασία των κομματιών
Χρησιμοποιεί τη πλάνη χειρός και ένα βοήθημα από μακρύ προφίλ αλουμινίου στο οποίο έχει κολλήσει με βενζινόκολα γυαλόχαρτο Νο 40 για να διορθώσει τα μικρά ελαττώματα της κοπής και για να κάνει και τις τέσσερις πλευρές επίπεδες και ορθογώνιες μεταξύ τους .
Εναλλακτικά μας δείχνει την ίδια εργασία με ηλεκτρικά εργαλεία.
Paso 3 - Preparación de la costilla del mástil : https://youtu.be/OFStu0IFYWo
Κόντρα στο μανίκι – προετοιμασία
Δεν τη θεωρεί απολύτως αναγκαία , ωστόσο για μεγαλύτερη σταθερότητα - ακαμψία , την προτιμά και την προτείνει. Στην περίπτωση που δε θέλουμε να βάλουμε κόντρα , συνιστά να μην κάνουμε πολύ λεπτό το μανίκι.
Κατάλληλα ξύλα για κόντρα : Εβενος , βέγκε , παλίσανδρος και άλλα παρόμοια σκληρά .
Προτεινόμενες διαστάσεις (επεξεργασμένου - τελειωμένου κομματιού) 650 Χ 22 Χ 7 έως 8 χιλιοστά.
Οι κόντρες που πουλάνε τα εξειδικευμένα καταστήματα συνήθως έχουν μήκος 500 χιλιοστά.
Από το 13:40 μέχρι το τέλος.
Μας δείχνει πώς καταφέρνει να φτάσει στα 650 χιλιοστά , θυσιάζοντας , κόβωντας σε λωρίδες μια ταστιέρα αφού πρώτα την έχει λεπτύνει στα 7 χιλιοστά . Συγκεκριμένα , δεν κόβει από την αρχή το μανίκι. Κάνει πρώτα τη λοξοκοπή για το καράολο (Βλέπε βήμα 6) . Μετά κόβει τα δυο κομμάτια από το μανίκι κατά μήκος , κόβει αντίστοιχα τα δυο κομμάτια για κόντρα και τα κολλάει. (Βλέπε βήμα 4).
Εναλλακτικά , όταν και αν θέλουμε η κόντρα να διαπερνά και το καράολο , θα πρότεινα να αγοράζαμε δυο έτοιμες κόντρες και να εφαρμόσουμε τα πιο πάνω.
Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 25, 2021, 08:25:06 πμ
Κόλληση των τριών κομματιών για το μανίκι
Από την αρχή μέχρι το 5 : 38
Εχοντας έτοιμα τα τρία κομμάτια , ξύνει πρώτα παράλληλα με τα νερά των ξύλων , τις προς κόλληση επιφάνειες με μια μικρή αυτοσχέδια ξύστρα η οποία είναι ένα κομματάκι από λάμα σιδεροπρίονου σφηνωμένο σ΄ ένα κυλινδρικό ξυλάκι.
Χρησιμοποιεί λευκή κόλλα μαραγκών (*) Αφήνει να περάσουν 24 ώρες για να στεγνώσει.
Ως βάση για την κόλληση , βάζει ένα σανίδι – ρετάλι απο μελαμίνη βερνικωμένη για να μην κολλήσει επάνω του το μανίκι από την κόλλα που θα βγεί. Αν και έχει φτιάξει ένα βοήθημα για τη συγκεκριμένη κόλληση , ο ίδιος από την αρχή αυτού του βίντεο σημειώνει ότι προτιμά να δουλεύει με τους γνωστούς μας σφιγκτήρες.
Από το 5 : 45 μέχρι το τέλος μας δείχνει πώς γίνεται η κόλληση με το βοήθημα.
(*) Για τη χρήση της λευκής κόλλας των μαραγκών έχει δεχθεί εντονότατη κριτική. Σε άλλο βίντεο εξηγεί οτι δεν αρνείται την αξιοπιστία της κόλλας titebond , απλά τη θεωρεί πανάκριβη. Από την επαγγελματική πείρα 35 ετών επισημαίνει ότι για την οργανοποιία δεν κάνει οποιαδήποτε λευκή ξυλόκολλα. Κατάλληλη είναι μόνο εκείνη που αργεί να στεγνώσει.
Paso 5 - Calibrado del mástil : https://youtu.be/Jly77U34IfQ (https://youtu.be/Jly77U34IfQ)
Λέπτυνση του μάνικου
Από την αρχή μέχρι το 3 : 20
Απαραίτητη προϋπόθεση . Η επιφάνεια εργασίας πρέπει οπωσδήποτε να είναι επίπεδη και η μεταλλική ρίγα για τον έλεγχο , επίσης να είναι απολύτως ευθεία.
Το πάχος του μάνικου τώρα , είναι στα 22 χιλιοστά. Χρειάζεται να κατέβει στα 20 χιλ. Αν το μανίκι μας είναι πιο παχύ , δουλεύουμε αρχικά λίγο με την πλάνη έτσι ώστε να βγάζει πολύ ψιλές φλούδες .
Με εντελώς χειροκίνητο τρόπο :
Αρχίζει να δουλεύει με μια καλά ακονισμένη μεταλλική ξύστρα.
https://www.youtube.com/watch?v=m-gKJHLVMBg&t=0s (https://www.youtube.com/watch?v=m-gKJHLVMBg&t=0s)
Από το 3 : 20 μέχρι το το 14 : 00
Συνεχίζει την εργασία με το κρυσταλάκι και με το γυαλόχαρτο Νο 40 κολλημένο σε ένα μακρύ προφιλ αλουμινίου , που έχουν ήδη αναφερθεί πιο πριν. Στο 12 : 04 γυρίζει το μανίκι από την άλλη πλευρά , ελέγχει με το παχύμετρο που δείχνει 21 χιλ πάχος και επαναλαμβάνει τη διαδικασία μέχρι να το πάει στα 20 χιλ.
Με ηλεκτρικά εργαλεία :
Από 12 : 44 μέχρι το 15 : 45 δουλεύει με τον ταινιολειαντήρα
Από το 18 : 23 και ως το τέλος χρησιμοποιεί πλάνη πάγκου με ξεχονδριστήρα. Εντυπωσιάστηκα !
Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 25, 2021, 06:43:19 μμ
Λοξή κοπή στο μανίκι
Για όποιο φίλο τυχόν ενδιαφέρεται για κάτι περισσότερο δίνει αυτό το βοήθημα κατασκευής μεταβλητής γωνίας για τη χάραξη λοξοκοπών
https://www.youtube.com/watch?v=HwJmpaHQrE4 (https://www.youtube.com/watch?v=HwJmpaHQrE4)
Κατά τη γνώμη μου , αρκεί ένα απλό σκίτσο κι ένα φωτογραφικό στιγμιότυπο που αφορά σε κιθάρα κλίμακας 65 εκ με γωνία καράολου 13 μοίρες .
Από 3 : 32 μέχρι 11 : 22
Χαράζει γύρω γύρω στο μανίκι όλες τις γραμμές , το στερεώνει στον πάγκο , αρχίζει να κόβει με αυτό το πριόνι
κι όταν το πλάτος της λάμας του πριονιού δεν του φτάνει να κόψει ως το τέρμα , παίρνει ένα γιαπωνέζικο πριόνι και ολοκληρώνει την κοπή !
Από το 13 : 48 ως το τέλος μας δείχνει πώς κόβει με μια μεγάλη πριονοκορδέλα που δέχεται πλατιά λάμα ένα μανίκι για μια banduria
Paso 7 - Lijado corte inclinado. Re grueso de la pala : https://youtu.be/ut8E3EFqJSk (https://youtu.be/ut8E3EFqJSk)
Διορθώσεις στις λοξοκομένες επιφάνειες Λέπτυνση του πάχους στο καράολο
Εδώ σε ένα βίντεο διάρκειας 11 λεπτών προσπαθεί να μας δείξει πώς διορθώνει τις πιο συχνές κακοτεχνίες που συνήθως συμβαίνουν κατά τη λοξοκοπή . Είναι μια απαιτητική αλλά και απολύτως απαραίτητη εργασία για να γίνει μετά σωστή και δυνατή η κόλληση του μάνικου με το καράολο.
Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 26, 2021, 08:52:31 πμ
Χάραξη και κόλληση του μάνικου με το καράολο
Αρχικά επισημαίνει . Τα δυο ξύλα του μάνικου είναι απαραίτητο να έχουν αυστηρά τις ίδιες διαστάσεις , γιατί αν διαφέρουν στο πλάτος έστω και ένα χιλιοστό , αυτό θα μας προδώσει , θα φαίνεται άσχημο , εκεί στη κόντρα , τώρα που θέλουμε να κολλήσουμε.
Ακολουθεί την προετοιμασία που συνηθίζεται για το στήσιμο των κομματιών πριν τη κόλληση επάνω σε ένα επίπεδο πάγκο εργασίας , χαράζει τις επιφάνειες , κολλά , αφήνει να περάσουν 24 ώρες κι όλα καλά.
Αποστολή από: Stergios_lutherie στις Αυγούστου 27, 2021, 10:02:10 μμ
Και σ΄ανώτερα! (κάτι σαν αυτό που προτείνει ο Μάνος;)
{celebrate012}
Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 28, 2021, 08:02:27 πμ
Μια χαρά τα προτείνει ο Μάνος και μακάρι να μπορούσα να γράψω ένα "απλό , μεστό και ζουμερό " βιβλιαράκι σαν αυτό για τη μπαλαλάϊκα αλλά αισθάνομαι ανεπαρκής για μια τέτοια προσπάθεια ...
Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 28, 2021, 08:28:14 πμ
Paso 9 - Preparación del cubre pala con adornos : https://youtu.be/4YF5i_AzJR4
Σανιδάκι επικάλυψης καράολου . Προετοιμασία με τα στολίδια του .
Από την αρχή μέχρι το 9 : 58

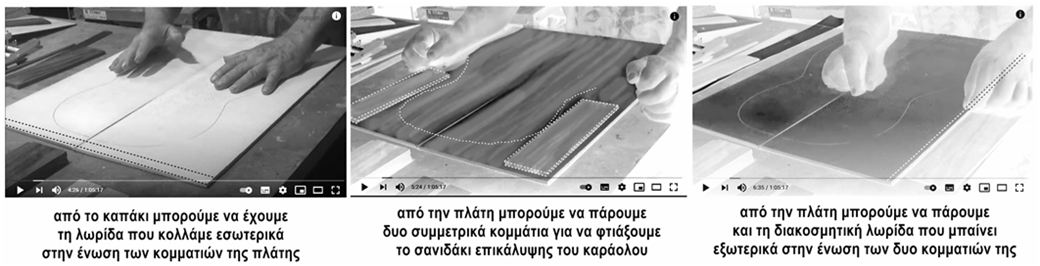

Οταν αγοράζουμε τα ξύλα για το καπάκι και την πλάτη , προτείνει να είναι σε ορθογώνια κομμάτια για να μπορούμε να αξιοποιήσουμε τα ρετάλια από το περίγραμμα και σε άλλα τμήματα του οργάνου .
Στο 15 : 16 Φροντίζει ώστε τα νερά των δυο ξύλων , μαζί με το κεντρικό σφηνοειδές ξυλάκι , να συνδυάζονται αρμονικά με το τραπέζιο σχήμα του καράολου .
από εκεί και μέχρι το 23 : 38 επεξεργάζεται τις ακμές των κομματιών με τα γυαλόχαρτα που έχει κολλημένα πάνω σε τάκους . Είναι πολύ σχολαστικός στο να τηρεί ευθείες τις ακμές και κάθετες με τις πλατιές πλευρές . Η ίδια εργασία μπορεί να γίνει και με πλάνη χειρός , αλλά με το μαχαίρι της να εξέχει ελάχιστα από το πέλμα.
Στο 23 : 42 ετοιμάζεται να κολλήσει τα κομμάτια και τα φιλετάκια με τον ίδιο τρόπο που κολλάμε τα δυο μισά των καπακιών
Στο 34 : 03 έχει ολοκληρώσει την κόλληση και το αφήνει αρκετές ώρες να στεγνώσει
Από το 37 : 00 και ως το τέλος
Ξεκινά τη λείανση χαλαρά . Λίγο μετά τοποθετεί την επιφάνεια επάνω στο καράολο , προσέχοντας , ελέγχοντας ξανά και ξανά να είναι καλά κεντραρισμένη για να περάσει με το μολύβι εκεί που θα κόψει όσο περισσεύει δεξιά κι αριστερά. Ξύνει , λειαίνει την επιφάνεια με το κρυσταλάκι , τη μεταλλική ξύστρα , το γυαλόχαρτο Ρ 40 κολλημένο σε τάκο . Μας δείχνει πώς μπορούμε να δουλέψουμε και με ηλεκτρικά εργαλεία. Τέλος κολλά από τη μια πλευρά τα καπλαμαδάκια , κι αφήνει να στεγνώσουν 24 ώρες ...
Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 28, 2021, 06:35:49 μμ
Κολλάει το σανιδάκι στο καράολο
Από την αρχή μέχρι το 14 : 35
Πραγματοποιεί , κυρίως με χειροκίνητο τρόπο , όλες τις απαραίτητες διορθωτικές εργασίες , έτσι ώστε η επιφάνεια του καράολου να είναι ενιαία και λεία για να κολλήσει μετά το σανιδάκι .Ολοκληρώνει τη λείανση με τη μακρυά γυαλοχαρτιέρα / τάκο από προφίλ αλουμινίου .
Από το 16 : 23 μέχρι το τέλος .
Ελέγχει πολύ προσεκτικά τα κέντρα πριν , αλλά και αμέσως μετά την κόλληση μη τυχόν κάτι ξεφύγει . Ολοκληρώνει την κόλληση και αφήνει 24 ώρες για να στεγνώσει .
Paso 11 - Corte del cubre pala en la cejilla y lijado : https://youtu.be/Gz4t7qgqZOo
Κόβουμε το σανιδάκι επικάλυψης στη θέση που θα μπει το επάνω κοκαλάκι
Από την αρχή μέχρι το 10 : 13 ολοκληρώνει τη λείανση . Θέλει το πάχος του καράολου μαζί με το σανιδάκι να είναι 20 χιλιοστά . Μετά , κάνει την κοπή στο σανιδάκι , το οποίο , το είχε αφήσει επίτηδες λίγο λίγο πιο μακρύ . Ακολουθούν πέντε στιγμιότυπα .
Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 29, 2021, 07:58:07 μμ
Κοπή καράολου και μάνικου σύμφωνα με τους οδηγούς ( plantillas , templates )
Μας παραπέμπει στα βοηθήματα και ανασύρει αυτό εδώ για να ξεκινήσουμε . https://www.youtube.com/watch?v=6h0YAjn0_SI (https://www.youtube.com/watch?v=6h0YAjn0_SI)
Οι οδηγοί που χαρίζονται από το δάσκαλο αναφέρονται σε κιθάρα flamenco , η οποία έχει ορισμένες μικρές , μικρές διαφορές από την κλασική.
Τώρα βέβαια τίποτα δεν είναι απόλυτο. Ολα επιδέχονται μικρές αλλαγές . Ειδικά για το καράολο , ας προσέξουμε τις σημειώσεις στη πιο κάτω φωτογραφία , κι αν χρειάζεται , να το προσαρμόσουμε .
Τοποθετεί τον οδηγό επάνω στο καράολο προσέχοντας να είναι ακριβώς στο κέντρο , στον άξονα συμμετρίας και χαράζει με το μολύβι το περίγραμμα και τα αυλάκια.
Για το μανίκι έχει φτιάξει δυο οδηγούς από πλεξιγκλας . Ενα για την κλασική κι ένα άλλο για τη flamenco που είναι λίγο πιο στενό το μανίκι στη θέση του nut . Κλίμακα οργάνου και στα δυο 65 εκ. Στο βίντεο δουλεύει με το δεύτερο . Αφήνει επάνω στην ένωση με το καράολο ένα περιθώριο 5 χιλιοστά για το πάχος του nut . Πάντα με μεγάλη προσοχή ελέγχει , σημαδεύει τα κέντρα και χαράζει το περίγραμμα με μολύβι επάνω στο μανίκι. Επειδή οι κοπές που θέλουμε να κάνουμε είναι κάπως απαιτητικές , αφού χαράξουμε τα περιγράμματα στα όρια , προτείνει να τα ξαναχαράξουμε με το μολύβι 2 χιλιοστά πιο έξω και να κόψουμε εκεί.
Στο 21 : 10 μας δείχνει , οτι τώρα που δεν έχουμε κόψει ακόμη , καλό είναι να σημειώσουμε με τη γωνία μια κάθετη γραμμή από το nut και κάτω στα 32,5 εκ. στη θέση της ένωσης . Αργότερα θα μας χρειαστεί.
Απο εκεί και μέχρι το 37 : 40 κόβει τη μια πλευρά από το μανίκι και το ευθύ τμήμα από το καράολο με πριόνι χειρός ! Στο 37 : 43 μας δείχνει πως πετυχαίνει να φτιάξει μια πολύ κλειστή στροφή στο σχέδιο του καράολου.
Για να κόψει το σχεδιάκι με τις καμπύλες στο καράολο από τη μια πλευρά , χρησιμοποιεί σέγα χειρός και ηλεκτρική σέγα από την άλλη . Μετά για να κόψει το μανίκι από την άλλη πλευρά χρησιμοποιεί πολύ , πολύ προσεκτικά δισκοπρίονο πάγκου . Απο το 57 : 06 μέχρι το τέλος , φροντίζει όλες τις λεπτομέρειες στη κεφαλή του καράολου με πολύ μεράκι .
Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 30, 2021, 11:31:28 μμ
La guitarra Mudéjar * από τον οργανοποιό του θέματος , που λατρεύει τα παλιά ξύλα
Σε αυτήν την κιθάρα το καπάκι , το ηχείο , το μανίκι κι όλα τα μέρη του οργάνου είναι απο ξυλεία μαύρου πεύκου ηλικίας 150 ετών !
https://www.youtube.com/watch?v=hdfJI7QQbyQ&list=LL&index=1 (https://www.youtube.com/watch?v=hdfJI7QQbyQ&list=LL&index=1)
* Η τέχνη mudejar αναπτύχθηκε στην πόλη Teruel που είναι πρωτεύουσα της ομώνυμης επαρχίας βορειοανατολικά της Ισπανίας
https://www.youtube.com/watch?v=QylNljvzoB0 (https://www.youtube.com/watch?v=QylNljvzoB0)
Αποστολή από: Γρηγόρης Μαυρακης στις Αυγούστου 31, 2021, 01:03:27 πμ
Αποστολή από: Ιωσήφ Τορρένς στις Αυγούστου 31, 2021, 07:03:40 πμ
https://el.wikipedia.org/wiki/%CE%9C%CE%B1%CF%8D%CF%81%CE%B7_%CF%80%CE%B5%CF%8D%CE%BA%CE%B7 (https://el.wikipedia.org/wiki/%CE%9C%CE%B1%CF%8D%CF%81%CE%B7_%CF%80%CE%B5%CF%8D%CE%BA%CE%B7)
Αποστολή από: sakkalis στις Αυγούστου 31, 2021, 09:58:25 πμ
Με την αναφορά για μαύρο πεύκο το μυαλό μου πήγε σε αυτό το άρθρο που είχε ξαναανέβει στο φόρουμ παλιότερα:
https://www.guitarsalon.com/blog/more-ancient-wood-in-yet-another-blochinger-guitar/ (https://www.guitarsalon.com/blog/more-ancient-wood-in-yet-another-blochinger-guitar/)
(και η σχετική κουβέντα στο φόρουμ:
http://www.luthier.gr/index.php?topic=3286.msg57152;topicseen#msg57152 (http://www.luthier.gr/index.php?topic=3286.msg57152;topicseen#msg57152) )
Δεν γνωρίζω αν πρόκειται για κάτι αντίστοιχο.
Πάντως αναφορά σε μαύρο πεύκο είχαμε ξανακάνει και εδώ[/size][size=78%]:[/size]
http://www.luthier.gr/index.php?topic=411.msg4847#msg4847 (http://www.luthier.gr/index.php?topic=411.msg4847#msg4847)
http://www.luthier.gr/index.php?topic=1760.msg29686#msg29686 (http://www.luthier.gr/index.php?topic=1760.msg29686#msg29686)
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 01, 2021, 02:35:11 μμ
Τρύπες στο καράολο της κιθάρας
Πρώτα ανοίγει τις τρύπες για τα αξονάκια των κλειδιών .
Χρησιμοποιεί το ηλεκτρικό δράπανο και το δουλεύει στο χέρι ! Αντιλαμβάνεται , ότι είμαστε αρκετοί που δεν καταφέρνουμε να τρυπάμε έτσι σωστά , κάθετα κι ελεύθερα γι αυτό προτείνει να κάνουμε δοκιμές σε ένα κομμάτι ξύλο , ίσου πάχος με το καράολο . Αν έχουμε κολωνάτο δράπανο εννοείται ότι τρυπάμε με αυτό .
Μετά ανοίγει τις τρύπες για τα αυλάκια
Εχουμε λοιπόν : Τρύπες για τα αξονάκια με τρυπάνι Φ 10 χιλ.
Οι δυο ακραίες τρύπες για τα αυλάκια Φ 12 χιλ.
και οι ενδιάμεσες τρύπες στα αυλάκια Φ 11 χιλ.
Δουλεύει με τη στρογγυλή ράσπα κι “ενώνει” τις ενδιάμεσες τρύπες , για να ανοίξει το αυλάκι
Μετά αν το δουλέψει με την επίπεδη ράσπα θα βγούνε ξέφτια από την κάτω πλευρά που θα χαλάσουν τις παράλληλες ευθείες στα όρια του αυλακιού. Αργά , προσεκτικά λοιπόν δουλεύει στα τοιχώματα με ένα καλά ακονισμένο μικρό σκαρπελάκι και από τις δυο όψεις του καράολου .
Κατόπιν δουλεύει με μια λίμα για να γίνουν επίπεδα τα τοιχώματα στα αυλάκια.
Η λίμα να είναι με ψιλό δόντι , για να μην πετάξει ξέφτια από κάτω.
Λειαίνει τις άκρες με γυαλόχαρτο και αντιγράφει από τον οδηγό τα όρια που θα σκάψει για τη “ράμπα”
Με τη στρογγυλή ράσπα διαμορφώνει αργά και προσεχτικά τη “ράμπα” . Γυρίζει το καράολο από την κάτω πλευρά και κάνει τις απαραίτητες μικροδιορθώσεις .
Απο το 1 : 21 : 57 μέχρι το τέλος σε άλλο καράολο , μας δείχνει :
Την κοπή για τα αυλάκια με τη γνωστή απλή σέγα χειρός
Τη διάνοιξη οπών για τα αξονάκια των κλειδιών και για τις άκρες των αυλακιών με κολωνάτο δράπανο
Την κοπή για τα αυλάκια με την ηλεκτρική σέγα .
Για την ηλεκτρική σέγα :
Επισημαίνει ότι χρειάζεται να δέχεται πριονάκι κάπως πλατύ και με ζωηρά δόντια για να μπορεί να κόψει ένα ξύλο με πάχος 2 εκατοστά.
Σχολιάζει ότι χρειάζεται εκπαίδευση για να τη μάθει κάποιος καλά γιατί είναι λίγο κρυφοδαγκανιάρα και προδότρα. Στη διάρκεια της κοπής τείνει να ξεφεύγει και χρειάζονται κάποιες ελάχιστες μικρές διορθωτικές κινήσεις στην ώθηση του ξύλου από το χειριστή .
Το στρογγυλό σχήμα που έχει η πλάκα της σέγας , τον δυσκολεύει γιατί το μανίκι δεν στέκεται σταθερά . Κάνει μια απλή πατέντα στην άκρη της πλάκας και λύνει το πρόβλημα της έδρασης.
Αποστολή από: Silvestro στις Σεπτεμβρίου 01, 2021, 10:11:04 μμ
:cheesy2: :cheesy2: :cheesy2:
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 01, 2021, 11:55:32 μμ
Συμπληρωματικές εικόνες στο βήμα 13
Αρχικά μια μικρή μικρή διόρθωση από την κάτω πλευρά του καράολου . Στη συνέχεια το χαρακτηριστικό αστεράκι mudejar από αλάβαστρο και κάποιες μικρές διακριτικές επεμβάσεις διακοσμητικού χαρακτήρα , δίνουν ένα τόνο αρχοντιάς .
Paso 14 - Corte de las piezas del tacón : https://youtu.be/zfUZxOjlpwo
Κοπή των κομματιών για το τακούνι

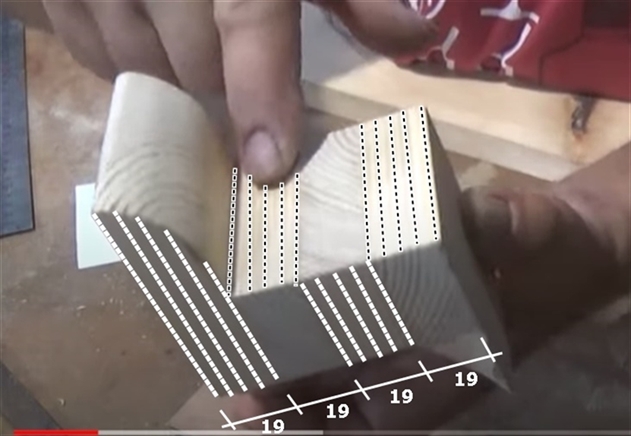

Ενα ξύλο για μανίκι , αφού το φέρει στα 19 χιλιοστά πάχος , το χαράζει με το μολύβι σε τέσσερα κομμάτια , έτσι ωστε τα νερά τους να διασταυρώνονται κάθετα , οπως μας περιγράφει στο βίντεο κι όπως σημειώνονται στη φωτογραφία . Αργότερα μας εξηγεί το γιατί και τι πώς ...
Διατηρώ ορισμένες επιφυλάξεις για τις αρχικές διαστάσεις . Θα το ψάξω όμως ...
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 04, 2021, 06:35:35 πμ
Χάραξη και κόλληση των κομματιών για το τακούνι
Χαράζει πρώτα τις επιφάνειες των κομματιών που θα κολληθούν. Η χάραξη γίνεται παράλληλα , στη κατεύθυνση των “νερών” του κάθε ξύλου. Χρησιμοποιεί τη λευκή ξυλόκολλα των μαραγκών , αλλά μόνο εκείνη που αργεί να στεγνώσει . Στη φωτογραφία φαίνεται η διάταξη των κομματιών πριν την κόλληση.
Κολλάει πρώτα τα τρία επάνω κομμάτια μεταξύ τους . Πιέζει με το χέρι για να φύγει ο αέρας και μας λέει ότι τα αφήνει έτσι για πέντε λεπτά . ( Στο βίντεο νομίζω ότι έμειναν για δέκα λεπτά ) . Θέλει να στεγνώσει λίγο η κόλλα , για να μην γλιστράνε τα κομμάτια μετά , όταν θα βάλει τo σφιγκτήρα . Αλλά και τότε , σφίγγει λίγο λίγο το σφιγκτήρα ελέγχοντας να μη ξεφεύγουν τα κομμάτια από τη θέση τους .
Για λόγους τεχνικής ευκολίας , το κάτω κομμάτι , τώρα που είναι ελεύθερο , πρώτα θα το επεξεργαστεί και μετά θα το κολλήσει με τα άλλα . Η επεξεργασία – διαμόρφωση αφορά στο τμήμα που θα είναι μέσα στο ηχείο. Αφού κόψει λίγο τη γωνία η υπόλοιπη εργασία γίνεται :
με γυαλόχαρτα κολλημένα σε τακους . Από Ρ 40 , …. μέχρι και Ρ 320
με το τριβείο δίσκου στις χαμηλές στροφές , γιατί στις γρήγορες μπορεί να μας κάψει το ξύλο
με συνδυασμό των δυο τρόπων .
Αν μας φαίνεται κάπως παχύ αυτό το κάτω κομμάτι , να μην ανησυχούμε . Θα μας δείξει , θα εξηγήσει αργότερα , όταν θα προσαρμόζει την πλάτη , γιατί το έκανε τώρα έτσι .
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 04, 2021, 08:57:00 πμ
Αντιγράφοντας το σχέδιο στο τακούνι
Επισημαίνει ότι τα σχέδια , οι οδηγοί ( plantillas – templates ) δεν έχουν αυστηρό , απόλυτο χαρακτήρα. Βοηθούν όμως στο να έχουμε έναν αρχικό προσανατολισμό , για να τα προσαρμόσουμε σύμφωνα με τις προτιμήσεις μας , στη δική μας κατασκευή .
Για παράδειγμα . Το τακούνι που περιγράφει σε αυτό το βίντεο αφορά σε κλασική κιθάρα κι αυτή τη στιγμή έχει πάχος 8 εκ. και μαζί με το μανίκι θα πάει στα 10 εκ. Ο λόγος που κάνει το τακούνι τώρα έτσι παχύ , είναι γιατί του αρέσει να δίνει έντονη κλίση στην πλάτη τόσο κατά μήκος όσο και κατά πλάτος . Χρειάζεται λοιπόν να έχει αρκετό “ψωμί” στα τακούνια για να “φάει”, τόσο όσο πρέπει και να προσαρμόσει σωστά τη πλάτη της αρεσκείας του.
Εχοντας λοιπόν κατά νου τα πιο πάνω , αντιγράφει , προσαρμόζει το σχέδιο στο τακούνι του .
Από το 6 : 54 ως το τέλος , μας δείχνει λίγες σκηνές από τα προσεχώς .
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 05, 2021, 02:28:32 μμ
Paso 17 - Corte y tallado del tacón : https://youtu.be/qabZ6NKqbkI (https://youtu.be/qabZ6NKqbkI)
Κοπές και επεξεργασίες στο τακούνι
Κάπως απρόσμενα ανοίγει την αυλαία . Διορθώνει το αντίστοιχο βοήθημα , το καμπυλωτό πριόνι , https://www.youtube.com/watch?v=c7FXqI1Mtus (https://www.youtube.com/watch?v=c7FXqI1Mtus) και το ξαναφτιάχνει όπως πρέπει για να αντιστοιχεί σωστά στην καμπύλη του τακουνιού .
Δεν έχω δοκιμάσει , δε γνωρίζω αν και κατά πόσο μπορεί να βοηθάει για τη συγκεκριμένη δουλειά αυτό το μικρό καμπυλωτό πριονάκι της αγοράς https://www.vardakas-tools.gr/eidika-ergaleia-eksarthmata-ksyloglyptikhs/prionaki-KIRSCHEN-4200 (https://www.vardakas-tools.gr/eidika-ergaleia-eksarthmata-ksyloglyptikhs/prionaki-KIRSCHEN-4200)
Αρχίζει λοιπόν τις πρώτες κοπές με ένα στιβαρό τυπικό πριόνι που τα δόντια του είναι στην ίδια ευθεία . Αυτό με την ενίσχυση στη λάμα του. Προσέχει να τηρεί την απαραίτητη καθετότητα στην κοπή.
Είχε σημειώσει από πριν στο τακούνι τα όριά του , επάνω και κάτω , και εκεί το κόβει μέχρι τα 3,0 χιλιοστά πιο μέσα.
Με τη δέσμευση όμως των τριών χιλιοστών , το πριόνι αυτό επειδή είναι ευθύ , δεν φτάνει να κόψει πιο βαθιά . Γι αυτό ρίχνει στη μάχη το καμπυλωτό DIY πριόνι , που το έφτιαξε με τα δόντια προς τα μέσα , να κόβει τραβηχτά , όπως τα γιαπωνέζικα. Ετσι τώρα πριονίζοντας , ουσιαστικά “σκάβει” μέσα στην αρχική κοπή αλλά προσέχει να μην πάει το πριόνι πέρα από το όριο των τριών χιλιοστών.
Ολα τα πιο πάνω συμβαίνουν από την αρχή μέχρι το 10 : 09.
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 05, 2021, 02:36:10 μμ
Η εργασία αυτή μπορεί να γίνει στην πριονοκορδέλα , στην ηλεκτρική σέγα (υπό προϋποθέσεις) , σε κάποιες περιπτώσεις και με την απλή σέγα χειρός . Εδώ αρχικά αφαιρεί αρκετό ξύλο με πριόνι χειρός .

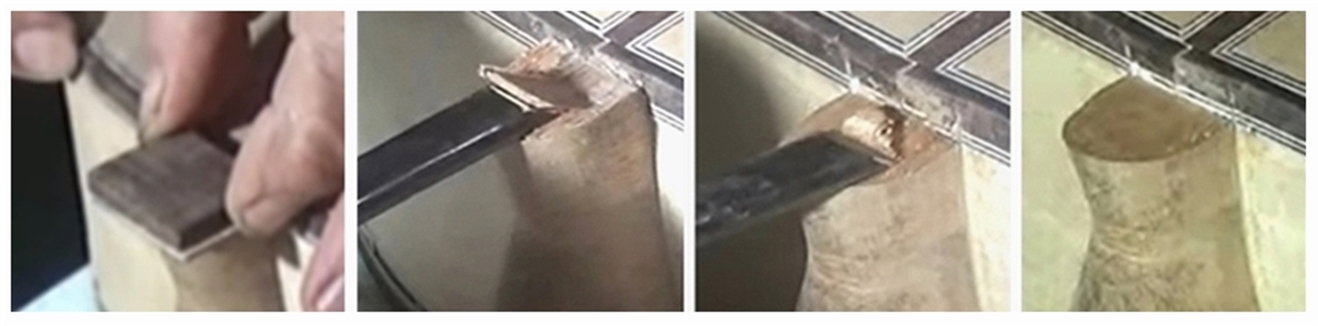

Μετά χρησιμοποιώντας καλά ακονισμένα σκαρπέλα ολοκληρώνει αργά και προσεκτικά αυτή τη φάση
και το φτάνει σε αυτή τη μορφή , όπου έχει σημειώσει δεξιά κι αριστερά από τον άξονα συμμετρίας τις περιοχές που θέλει να κρατήσει έτσι ώστε να οριοθετήσει εκείνες απ΄όπου θα αφαιρέσει υλικό .
Στην επόμενη φωτογραφία στήνει το ημίεργο τακούνι στον πάγκο εργασίας . Τη μια πλευρά θα τη διαμορφώσει με καλά ακονισμένα σκαρπέλα . Ανάλογα με τη διεύθυνση που έχουν τα νερά των ξύλων , αλλάζει τη θέση του τακουνιού στον πάγκο , για να δουλέψει πιο βολικά με το σκαρπέλο .
Θεωρεί ότι το καταλληλότερο σκαρπέλο για να δουλέψει στις λεπτομέρειες τη συγκεκριμένη εργασία είναι κάποιο σαν αυτό https://dimizparts.gr/index.php?route=product/product&path=72_218_233&product_id=96
αλλά όταν έγραφε αυτό το βίντεο δεν το είχε στη διάθεσή του .
Ολα αυτά συμβαίνουν μέχρι το 42 :39
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 05, 2021, 02:41:59 μμ
Στο 44 : 33 μας δείχνει το δισκάκι με το οποίο δούλεψε άνετα κι εντυπωσιακά .
Στο 46 : 12 ξεκινά το “σκάψιμο” με τον τροχό !
Στο 48 : 15 δουλεύει λίγο στην εσοχή με το δικό του καμπυλωτό πριόνι
Στο 52 : 32 μόλις που έχει τελειώσει με όλη αυτή την περιπέτεια , ελέγχει τον εαυτό του και του κάνει παρατήρηση
Αισιόδοξος επίλογος στο βήμα 17 :)
Ισως να το φτιάχνουν έτσι κι άλλοι φίλοι εδώ στο φόρουμ . Σίγουρα όμως ο φίλος μας ο Μάνος , έμαθε, εμπιστεύεται και εφαρμόζει πετυχημένα στις ακουστικές κιθάρες του , μια άλλη συναρπαστική τεχνική παραλλαγή στο ισπανικό τακούνι . Ενιαίο ξύλο , χωρίς στενές , καμπυλωτές πριονιές ... Ανοίγει μεγάλα κανάλια και βάζει σφήνες !
Αποστολή από: Μάνος Τουρπάλης στις Σεπτεμβρίου 06, 2021, 09:14:28 πμ
μια ερώτηση, Ιωσήφ: το τακούνι που φτιάχνει, αν κρίνω από τα ξύλα και τα νερά, είναι δοκίμιο και το δουλεύει μόνο του (χωρίς το μπράτσο) για να δείξει την τεχνική του, αλλά δεν κατάλαβα αν γενικά το κάνει έτσι και τελειοποιεί το τακούνι πρώτα - και μετά κολάει το μπράτσο? (δύσκολο μου φαίνεται) ή το έκανε αυτό μόνο για το βίντεο και σε "κανονική" κατασκευή είναι ήδη κολλημένο ?
Ισως να το φτιάχνουν έτσι κι άλλοι φίλοι εδώ στο φόρουμ . Σίγουρα όμως ο φίλος μας ο Μάνος , έμαθε, εμπιστεύεται και εφαρμόζει πετυχημένα στις ακουστικές κιθάρες του , μια άλλη συναρπαστική τεχνική παραλλαγή στο ισπανικό τακούνι . Ενιαίο ξύλο , χωρίς στενές , καμπυλωτές πριονιές ... Ανοίγει μεγάλα κανάλια και βάζει σφήνες !
αυτήν την τεχνική με τις σφήνες - αντί για σκέτες σχισμές - εδώ την συζητήσαμε, ο Στέλιος την πρότεινε για ευκολία και όντως ειναι πιο εύκολη.
Η πρώτη προσπάθεια που έκανα ήταν με σχισμές αλλά είναι δύσκολο με το πριόνι μόνο να κάνεις σχισμή ακριβώς όσο χρειάζεται. Κόβεις πρώτα μια φορά με το πριόνι, μετά βάζεις σ΄αυτήν την σχισμή μια πλάκα μεταλλική για οδηγό (εγώ χρησιμοποίησα μια ξύστρα που έχει ακριβώς ίδιο πάχος με το πριόνι μου) και μετά κόβεις δίπλα με οδηγό την πλάκα και ούτω καθεξής μέχρι να πετύχεις το σωστό φάρδος, όσο το πλαϊνό. Σε κάθε βήμα πρέπει να αλλάζεις οδηγό βάζοντας πιο φαρδύ ή να προσθέτεις δεύτερο κτλ.
Ο Αλεξανδρής που μου την έδειξε την τεχνική (με Ισπανικό τακούνι προσαρμοσμένο σε λαϊκή), ανοίγει τις σχισμές με δίσκο στην αρχή της επεξεργασίας, όσο το μπράτσο+τακούνι είναι ακόμα σε μορφή γωνιασμένου κομματιού, κι έτσι δεν χρειάζεται σφήνες. Οι σφήνες έχουν το κακό ότι αναγκαστικά αυξάνουν το μήκος του τακουνιού (μέσα στην κιθάρα), άρα και το συνολικό βάρος του τάκου. Τις κάνω όσο πιο στενές μπορώ, όσο στενό είναι το πιο μικρό μου σκαρπέλο, αλλά όσο στενές και να γίνουν θα είναι πάντα φαρδύτερες από τις "σκέτες" σχισμές. Πάντως σχετικά με το βάρος σώθηκα με την χρήση του Ισπανικού κέδρου, το μπράτσο στις δυο τελευταίες κιθάρες (ίδια ακριβώς μεγέθη) είναι στρογγυλά 100 γρ. ελαφρύτερο με Κέδρο απ' ότι με σφεντάμι.
Επίσης να πω ότι σ' αυτήν την τεχνική δουλεύεις "ανάποδα" σε σχέση με την solera. Στην κλασική - αν κάνω λάθος διορθώστε με - το όργανο χτίζεται πάνω στο καπάκι (πρώτα μπαίνει το καπάκι στη solera, μετά το μπράτσο και τέλος "φοριούνται" τα πλαϊνά από πάνω μέσα στις σχισμές του τακουνιού. Έτσι αφενός βλέπεις πώς ταιριάζουν τα πλαϊνά μέσα στις σχισμές, καθώς η κιθάρα δεν έχει ακόμα πλάτη, αφετέρου - και το σημαντικότερο ίσως - μπορούν οι σχισμές του τακουνιού να συγκλίνουν προς το τακούνι αλλά να απέχουν περισσότερο μεταξύ τους προς την ταστιέρα, δηλαδή να ακολουθούν κάπως την γεωμετρία του τακουνιού.
Εγώ κολλάω το καπάκι στα πλαϊνά, κατόπιν αφαιρώ ~ 2 εκ. στα πλαϊνά εκεί που ενώνονται (1 εκ. αριστερα + 1 δεξιά) από τον άξονα, στερεώνω το σκάφος (με το καπάκι κολλημένο αλλά χωρίς πλάτη) και "φοράω" το μπράτσο από πάνω. Επειδή το μπράτσο μπαίνει από την πλευρά της πλάτης, οι σχισμές δεν μπορούν να ακολουθούν το σχήμα του τακουνιού και να συγκλίνουν προς την πλάτη : δεν θα έμπαινε το μπράτσο. Έτσι οι "πάτοι" των σχισμών μέσα στο τακούνι είναι παράλληλοι. Τα γράφω αυτά, αν κάποιος θέλει να το κάνει με αυτόν τον τρόπο, μιας και το ανέφερες είπα να γράψω και τις διαφορές να υπάρχουν.
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 06, 2021, 09:41:43 πμ
Δε μπορώ τώρα το πρωί να απαντήσω . Εκτελώ τα καθήκοντά μου ως φαρμακόγατος !
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 06, 2021, 02:55:40 μμ
Ο άνθρωπος άθελά του , μας μπερδεύει λίγο , γιατί φτιάχνει δυο κιθάρες ταυτόχρονα . Μια κλασική και μια φλαμένκο . Στα βίντεο μας δείχνει πότε τη μια και πότε την άλλη .
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 06, 2021, 03:01:18 μμ

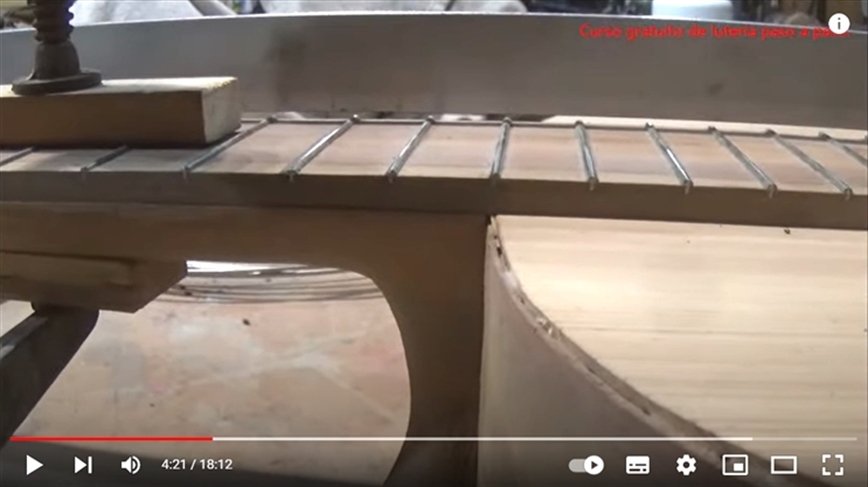

Κολλάει το τακούνι στο μανίκι
Στο βήμα 12 https://youtu.be/sUMj8BjMVB4 και στο χρονικό σημείο 21 : 10 είχε χαράξει με το μολύβι επάνω στο μανίκι τη χαρακτηριστική γραμμή στη θέση της ένωσης με το ηχείο , στο 12ο τάστο.
Τώρα λοιπόν από αυτή τη γραμμή αναφοράς , παίρνει τις άκρες της και τις μεταφέρει με τη γωνία στις δυο στενές πλευρές του μάνικου. Από τις δυο μικρές κάθετες γραμμές παίρνει τις άκρες τους και τις ενώνει στην κάτω πλευρά του μάνικου . Εχει έτοιμη τη θέση όπου θα κολλήσει το τακούνι .
Ακολουθεί τη γνωστή ρουτίνα
Σημαδεύει γύρω γύρω με το μολύβι , χαράζει τις επιφάνειες που θα κολλήσει , απλώνει κόλλα , πιέζει αρχικά με το χέρι να φύγει ο αέρας , ελέγχει να μην γλιστράει και ξεφύγει το τακούνι , τα αφήνει 5 με 10 λεπτά να αρχίσει να στεγνώνει λίγο η κόλλα , μετά βάζει το σφιγκτήρα , σφίγγει λίγο λίγο , πάντα προσέχοντας μη ξεφύγει τίποτα , σφίγγει δυνατά και τα αφήνει για 24 ώρες να στεγνώσουν .
Αποστολή από: Silvestro στις Σεπτεμβρίου 06, 2021, 06:59:44 μμ
,ως φαρμακόγατοςγια λεγε, για λεγε... :13:
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 06, 2021, 09:18:05 μμ
Αρχικές εργασίες στο μανίκι . Κοπή και λέπτυνση στη θέση που θα κολληθεί το καπάκι
Από το 3 : 57 μέχρι το 6 : 40 μετράει 2, 0 εκατοστά από το εσωτερικό τοίχωμα στο τακούνι , σημαδεύει και κόβει το υπόλοιπο μανίκι.
Από το 6 : 40 μέχρι το 10 : 20 λειαίνει την επιφάνεια που έκοψε και στρογγυλεύει τις ακμές .
Από το 10 :20 και μέχρι το 28 : 30 μας δείχνει ήρεμα , χαλαρά , ελεγχόμενα και σχολαστικά σε πραγματικό χρόνο , όλες τις εργασίες που κάνει για να κατεβάσει κατά 2,0 χιλιοστά το πάχος στο μανίκι , στη θέση όπου θα κολλήσει το καπάκι. Προφανώς και το καπάκι θα έχει πάχος 2, 0 χιλιοστά.
Οι εναλλακτικοί τρόποι για τη λέπτυνση που δείχνει από το 28 : 30 μέχρι το τέλος , νομίζω ότι είναι μόνο για εκείνους τους φίλους που έχουν γράψει πολλά χιλιόμετρα εργασίας και εκμάθησης με το γωνιακό τροχό και το δισκοπρίονο πάγκου !
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 07, 2021, 12:43:36 μμ
Κοπές – σχισμές στο τακούνι και στο μανίκι για τα πλαϊνά της κιθάρας
Η χρήση του γωνιακού τροχού για τη διαμόρφωση στο τακούνι , προκάλεσε μια καταιγίδα ερωτήσεων από τους μαθητές του . Σε αυτό το βίντεο λοιπόν δίνει συμπληρωματικές πληροφορίες με τα δισκάκια που μπορούν να χρησιμοποιηθούν για τις κοπές του θέματος . Η εργασία μπορεί να γίνει με λεπτά δισκάκια κοπής , μετάλλου ή πέτρας , που ίσως μας κάψουν λίγο το τοίχωμα του τακουνιού . Δεν μας πειράζει όμως αν είναι ελαφρύ επιφανειακό το κάψιμο , έτσι κι αλλιώς θα καλυφθεί από το πλαϊνό.
Σε κάθε περίπτωση θα πρέπει να προηγηθεί εξάσκηση σε δοκίμια τακούνια , για να δούμε αν τα καταφέρνουμε και για να βρούμε ποιό δισκάκι μας δίνει πλάτος κοπής 2, 0 mm , όσο θα είναι και το πάχος του πλαϊνού .
Αυτό το δισκάκι αποδείχτηκε το καλύτερο , τόσο για τη συνολική διαμόρφωση , όσο και για τις σχισμές που θα μπουν τα πλαϊνά.
Εχει διάμετρο 115 mm , πάχος 1,0 mm , δεν καίει το ξύλο και με αυτά τα ιδιαίτερα δοντάκια του δίνει άνοιγμα κοπής 2, 0 mm.
Οποιος φίλος γνωρίζει κάτι παραπάνω , πού το βρίσκουμε , πώς το ζητάμε , αν θέλει , ας μας πεί .
Η συγκεκριμένη δουλειά με τον τροχό διαρκεί μερικά δευτερόλεπτα , αλλά απαιτεί πολύ σταθερό χέρι και πολύ “γερά νεύρα”.
Η κατασκευαστική έξαψη όμως , δεν θα επιτρέψουμε να εξελιχθεί σε αυτοκαταστροφικό “θρίλερ” …
Υπάρχει πάντα και ο χειροκίνητος τρόπος , με τα DIY καμπυλωτά πριόνια !
Αποστολή από: Γρηγόρης Μαυρακης στις Σεπτεμβρίου 07, 2021, 04:11:09 μμ
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 07, 2021, 06:11:28 μμ
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 09, 2021, 11:17:43 μμ
Διαμορφώνει το μανίκι και τις σχισμές για τα πλαϊνά πρώτο μέρος
Στα 14 πρώτα λεπτά , δουλεύοντας προκλητικά άνετα και ταυτόχρονα πολύ προσεκτικά με το γωνιακό τροχό , έχει σκάψει τη μια σχισμή για το ένα πλαϊνό , κι έχει κάνει τη μισή χοντροδουλειά στο μανίκι ! Υπόψη ότι :
Το μανίκι στο οποίο δουλεύει είναι από επιλεγμένο παλιό , πεύκο .
Είναι πια συνταξιούχος / τώρα στα εξήντα εφτά του / και πονάν τα δαχτυλάκια / από τα αρθριτικά του !
Από το 16 : 12 ως το 17 : 05 . Δυο χρήσιμα νομίζω στιγμιότυπα για να μη χρειαστεί να “μαντεύουμε” αργότερα . Οι διαστάσεις δεν είναι απόλυτες , βοηθάνε όμως να καταλάβουμε πώς θα δουλέψουμε .
Από το 17 : 52 μέχρι το 28 : 06
Δουλεύοντας με τη ράσπα , τη λίμα , τη ξύστρα και το γυαλόχαρτο σχολιάζει .
Πόσο πιο βολικό είναι να διαμορφώνει το μανίκι και το τακούνι τώρα , που είναι ελεύθερα . Αν ήταν κολλημένα με το ηχείο , ειδικά όταν θα δούλευε στο τακούνι , θα χτύπαγαν συνέχεια τα εργαλεία επάνω στα πλαϊνά της κιθάρας . Επίσης , έχει χώρο να τοποθετεί το σώμα του και από τις δυο άκρες του μάνικου ανάλογα όπως τον βολεύει , για να το δουλέψει άνετα .
Οπως ελπίζω ότι θα δούμε και παρακάτω , σε όλη την πορεία της κατασκευής , τηρεί έναν κανόνα .
Κάθε τμήμα της κιθάρας , μικρό ή μεγάλο , το επεξεργάζεται ευκολότερα και καλύτερα, όσο είναι ακόμα ελεύθερο . Μετά το κολλάει με το “συγγενικό” του .
Από το 28 : 07 μέχρι το 39 : 00
Ασχολείται με τη διαμόρφωση της ένωσης του μάνικου με το καράολο από τη μια πλευρά .
Για να αφαιρεί περισσότερο υλικό χρησιμοποιεί τη ράσπα και ένα καλά ακονισμένο σκαρπέλο .
Οπου χρειάζεται να αφαιρέσει λίγο λίγο υλικό και πιο ελεγχόμενα , δουλεύει με τη λίμα .
Στο 39 : 26
Γυρίζει το μανίκι και το στερεώνει στην άκρη του πάγκου με κατάλληλο τρόπο , έτσι ώστε να μην έχει πρόβλημα με την ήδη επεξεργασμένη πλευρά .
Θα ανοίξει τη σχισμή για το πλαϊνό από την άλλη πλευρά του τακουνιού και του μάνικου με εργαλεία χειρός .
Στο 41 : 06 και λίγο μετά
Παρατηρεί , ελέγχει τι έκανε και επισημαίνει
Πιο σωστό είναι , πρώτα να γίνονται οι σχισμές και από τις δυο πλευρές του μάνικου.
Η διαμόρφωση κατά μήκος , δεξιά κι αριστερά στο μανίκι , να ακολουθεί μετά .
Ξεκινάει λοιπόν χειροκίνητα και αρχίζει να κόβει την άλλη σχισμή με ένα ιδιαίτερο καμπυλωτό πριονάκι που κληρονόμησε από τον παππού του. Με αυτό δούλευε χρόνια , μέχρι που “ανακάλυψε τον τροχό” ! Συνεχίζει την εργασία με το δικό του καμπυλωτό πριόνι . Στο 45 : 55 τοποθετεί μέσα στην αρχική σχισμή ένα λεπτό πλαστικό πρόσθετο , με τη σωστή καμπύλη , και κόβει ξανά δίπλα , σε επαφή με αυτό . Μετράει και έχει άνοιγμα 1,8 χιλιοστά . Επαναλαμβάνει την ίδια εργασία προσθέτοντας κι ένα λεπτό χαρτονάκι και καταφέρνει να πετύχει άνοιγμα κοπής 2 χιλιοστά.
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 11, 2021, 10:12:43 μμ
Διαμορφώνει το τακούνι και το μανίκι Δεύτερο μέρος
Στο 2 : 20 χρησιμοποιεί αυτό το βοήθημα https://www.youtube.com/watch?v=ou8OfldUiGA (https://www.youtube.com/watch?v=ou8OfldUiGA) για να λειάνει πιο σχολαστικά το τακούνι , κατά μήκος και δίπλα από τις σχισμές που άνοιξε για τα πλαϊνά. Θέλει να έχει την ίδια καμπύλη δεξιά κι αριστερά , να γίνει συμμετρικό .
Βοήθημα
Από το 5 : 49 μέχρι το 20 : 00 διαμορφώνει τις καμπύλες στο τακούνι και την ένωσή του με το μανίκι , χρησιμοποιώντας σκαρπέλα , ράσπες , λίμες και γυαλόχαρτα . Αν τυχόν έχουμε κι ένα τέτοιο σκαρπέλο https://dimizparts.gr/index.php?route=product/product&path=72_218_233&product_id=96 (https://dimizparts.gr/index.php?route=product/product&path=72_218_233&product_id=96) βοηθάει ακόμα καλύτερα για τη διαμόρφωση στο τακούνι.
Κατόπιν αρχίζει να διαμορφώνει κατά μήκος το μανίκι. Πρώτα με τη ράσπα και το σκαρπέλο τα χοντρά , μετά με τη λίμα τα ψιλά. Από το 23 : 17 μέχρι το 25 : 03 ελέγχει με το κατάλληλο εργαλείο , για να δει αν έφτιαξε συμμετρική την εγκάρσια καμπύλη του μπράτσου κοντά στο τακούνι. Ολα καλά ! Στη συνέχεια , θα επαναλάβει τον ίδιο έλεγχο και σε άλλα σημεία κατά μήκος του μάνικου.
Δεν του αρέσει έτσι όπως εμφανίζονται τα νερά στο μανίκι από αυτή την πλευρά. Επρεπε να είχε κολλήσει ανάποδα αυτό το ξύλο όταν έφτιαχνε το μανίκι . Δε θα το χρησιμοποιήσει ...
Στην πορεία της εργασίας με το σκαρπέλο , αν και σπρώχνει με το αριστερό χέρι , παρατηρεί ότι τα νερά του ξύλου μιλάνε και του λένε ότι βολεύει καλύτερα να κινείται από το καράολο προς το τακούνι .
Στην ίδια κατεύθυνση λοιπόν , δουλεύει με το μικρό πλανάκι
Καθώς επίσης και με ένα μεγαλύτερο
Κάποια στιγμή τα νερά του ξύλου δεν του “επιτρέπουν” να δουλέψει κι άλλο με την πλάνη. Καταφεύγει στη ράσπα και προχωρά .
Στο 40 : 00 . Μας δείχνει την περιοχή που ενώνεται το μανίκι με το καράολο καθώς και πού χρειάζεται λίγο να διορθωθεί . Χρησιμοποιεί τη λίμα με το ψιλό δόντι .
Στο 43 : 40 . Οι πρώτες μετρήσεις στο πάχος του μάνικου έδειξαν 18 χιλ κοντά στο τακούνι και 16 χιλ κοντά στο καράολο . Τα μεγέθη είναι σχετικά , δεν είναι απόλυτα. Θα μειωθούν λίγο στην πορεία . Πρέπει να λαμβάνονται υπόψη και οι προσωπικές προτιμήσεις του πελάτη .
Από το 47 : 25 ως το τέλος

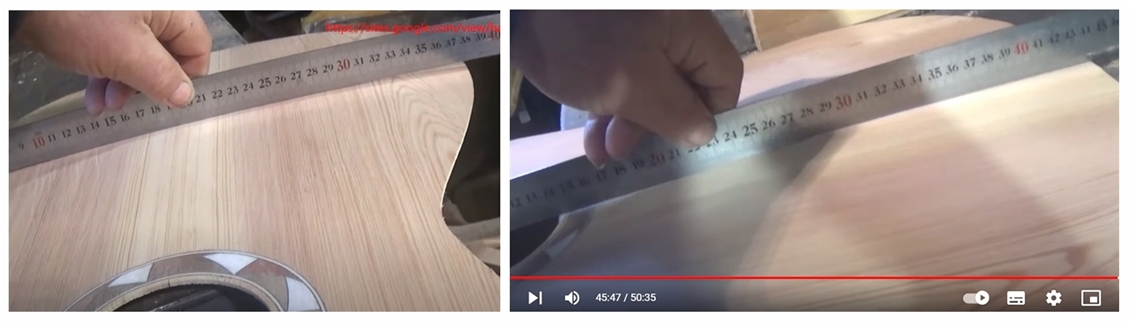

Με μια πλαστική ρίγα , ελέγχει την ευθύτητα του μάνικου σε όλο το μήκος και σε διαφορετικές θέσεις . Με τη ξύστρα το διορθώνει όπου και όσο χρειάζεται τοπικά . Μετά χρησιμοποιεί το γυαλόχαρτο κολλημένο σε μεγάλο τάκο για μια συνολική διόρθωση σε όλο το μήκος.
Τα πάχη τώρα είναι 14, 65 χιλ κοντά στο καράολο και 17,39 χιλ κοντά στο τακούνι .
Ελέγχει διορθώνει , ελέγχει διορθώνει , ελέγχει διορθώνει … και το ολοκληρώνει
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 12, 2021, 11:02:47 πμ
Διαμόρφωση στο μανίκι και το τακούνι
Ενα βίντεο σε πραγματικό χρόνο , για όποιον φίλο , τυχόν ενδιαφέρεται να εμπεδώσει με ηρεμία τα δυο προηγούμενα βήματα .
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 12, 2021, 10:54:37 μμ
Τοποθετεί ενίσχυση μέσα στο τακούνι
Θεωρεί προαιρετική αυτή την ενίσχυση .
Ωστόσο αναφέρει ότι έχει επισκευάσει αρκετές κιθάρες με σπασμένο τακούνι. Σπασμένο κάπου εκεί κοντά στο μέσον του ύψους του … Για να αποφύγουμε ένα τέτοιο δυσάρεστο ενδεχόμενο , συνιστά να μη στήνουμε - άγαρμπα και με δύναμη - κεκλιμένες τις κιθάρες με το ηχείο στο πάτωμα και με το καράολο στον τοίχο. Με αυτό τον τρόπο , χωρίς να το θέλουμε και χωρίς να το υποψιαζόμαστε , καταπονείται το τακούνι και αργά ή γρήγορα θα γίνει η ζημιά .
Η ενίσχυση διαπερνά το τακούνι σε όλο του το ύψος . Μπορεί να είναι μια ξύλινη καβίλια διαμέτρου 8 χιλ ή και μια βίδα που θα σφίγγει πάνω και κάτω το τακούνι .
Από το 7 : 38 μέχρι το 21 : 06 δείχνει και περιγράφει πώς φτιάχνει από σκληρό ξύλο μια καβίλια διαμέτρου 8 χιλ.
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 13, 2021, 10:17:41 μμ
Καμαράκια τύπου “βεντάλια” - κατασκευή
Από το 14 : 46 και μετά ( barras armonicas : για συντομία θα τα λέμε καμαράκια )
Στη διάρκεια της επαγγελματικής του σταδιοδρομίας πειραματίστηκε με διάφορους τρόπους και σχέδια που αφορούν στο καμάρωμα της κιθάρας . Κατέληξε όμως στο καθιερωμένο καμάρωμα , στο σχέδιο του πρωτοπόρου Antonio Torres.
Θα εργαστεί επάνω στη σχολαστικά δουλεμένη “σκαμμένη” σολέρα , αυτή με τη “λακούβα” που είδαμε στα βοηθήματα , γιατί θέλει να δώσει ικανή καμπυλότητα στο καπάκι . Για να το πετύχει θα αντιγράψει την καμπύλη που έχει η σολέρα , για κάθε καμαράκι , στη θέση που αντιστοιχεί .

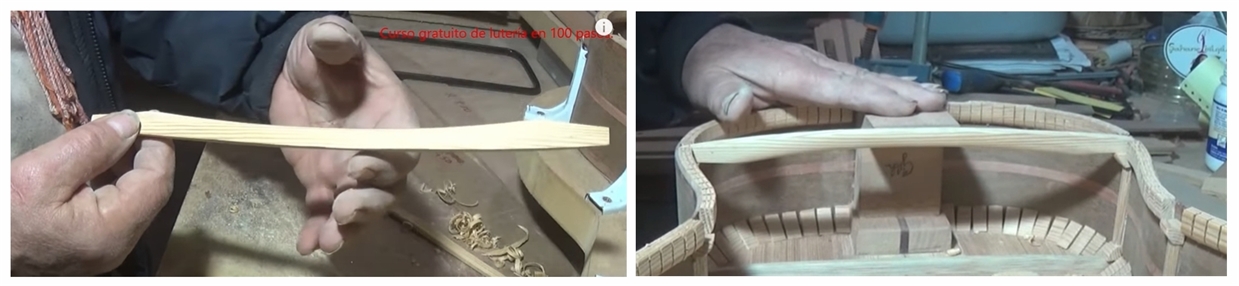

Κόβει κι ετοιμάζει ένα μακρύ πηχάκι για τα καμαράκια με μια αρχική διατομή 6 χιλ πλάτος με 8 χιλ ύψος .
Φροντίζει τα “νερά” από κάθε καμάρι να είναι , όσο γίνεται , πιο κάθετα στην επιφάνεια του καπακιού .
Ξεκινά από το κεντρικό καμαράκι που είναι το πιο μακρύ , το κόβει όσο δείχνει το σχέδιο και το τοποθετεί στη θέση του. Το συγκρατεί χωρίς να το πιέζει στο μέσον του . Εχει ένα μικρό μολυβάκι , το φέρνει σε επαφή με τη σολέρα , το κρατάει κάθετα ως προς το καμαράκι , το σέρνει και αντιγράφει την καμπύλη . Απλό και αποτελεσματικό !
Με ένα καλά ακονισμένο σκαρπέλο , αφαιρεί υλικό μέχρι να φτάσει σχεδόν στην καμπύλη που χάραξε.
Μετά περνάει την καμπύλη επιφάνεια με χοντρό γυαλόχαρτο , μέχρι να τη φέρει πιο σωστά στη καμπύλη γραμμή.
Την εργασία που έκανε με το σκαρπέλο , μπορεί άνετα να την κάνει και με το τριβείο δίσκου πάντα στις αργές στροφές.
Κατόπιν τοποθετεί το καμαράκι στη σολέρα , ελέγχει για την καλή εφαρμογή της καμπύλης χωρίς να το πιέζει.
Πρέπει το καμαράκι να εφαρμόζει καλά , σε όλο το μήκος και μόνο με το δικό του βάρος . Το βγάζει και το διορθώνει όπου και όσο χρειάζεται.
Για να μην μπερδεύεται , γράφει ένα αριθμό στη σολέρα και τον ίδιο αριθμό στην άκρη από κάθε καμαράκι.
Για παραπέρα επεξεργασία – διαμόρφωση στα καμαράκια , ας ρίξουμε μια ματιά στο σχέδιο που προτείνει .
Διαμορφώνει κάθε καμαράκι να είναι πιο παχύ κοντά στην τρύπα και πιο λεπτό προς τα κάτω . Είναι πιο ασφαλές η επεξεργασία αυτή να γίνει με εργαλεία χειρός . Με το σκαρπέλο , τη μικρή πλάνη , με ξύστρα ή με το κρυσταλλάκι . Η τελική διαμόρφωση πρέπει να γίνει με γυαλόχαρτα . Από τα πιο χοντρά , στα πιο ψιλά .
Εάν θέλει , ή εάν του ζητήσει ο πελάτης , να έχουν λίγο πιο “οξύ” ήχο τα καντίνια , τότε τα καμαράκια που αντιστοιχούν στις ψιλές χορδές , τα διαμορφώνει λιιιιίγο πιο λεπτά .
Είχε μάθει από τον παππού και το θείο του τον παραδοσιακό τρόπο. Πρώτα να κολλάει τα καμάρια στο καπάκι και μετά , εκεί κολλημένα να τα διαμορφώνει με το σκαρπέλο . Λίγο πολύ όσοι φίλοι έχουν ασχοληθεί διαμορφώνοντας τα καμαράκια κολλημένα στο καπάκι γνωρίζουν ότι είναι κάπως δύσκολα και στριμωγμένα τα πράγματα εκεί μέσα ... Ετσι τα έκανε και ο Jose μέχρι που μια φορά του ξέφυγε το σκαρπέλο και τραυμάτισε σοβαρά το καπάκι . Στενοχωρήθηκε , αλλά από τότε διαμορφώνει τα καμαράκια , πριν να τα κολλήσει στο καπάκι . Αυτόν τον τρόπο προτείνει και στους μαθητές του .
Αποστολή από: Γρηγόρης Μαυρακης στις Σεπτεμβρίου 14, 2021, 12:14:53 πμ
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 14, 2021, 06:09:51 πμ
Τα 8 χιλ είναι το αρχικό ύψος , πριν τη διαμόρφωση . Το τελικό προτεινόμενο ύψος είναι 6 έως 7 χιλ.
Δεν ακολουθεί πιστά , κατά γράμμα τον Antonio Torres . Στην περιγραφή , ο ίδιος λέει ότι οι διαστάσεις είναι ενδεικτικές .
Ο,τι φτιάχνει , δείχνει και προτείνει είναι σύμφωνα με τα δικά του κατασκευαστικά κριτήρια . Τίποτα δεν είναι απόλυτο .
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 14, 2021, 02:05:19 μμ

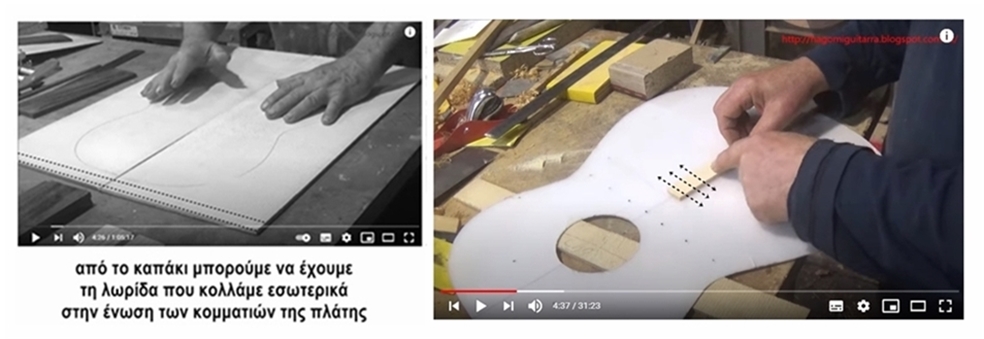

Ενισχύσεις εσωτερικά της ηχητικής οπής
Η τάση των χορδών καταπονεί σημαντικά το καπάκι δεξιά και αριστερά της ηχητικής τρύπας.
Γι αυτό το λόγο μπαίνουν αυτές οι ενισχύσεις – σανιδάκια και με τα νερά τους παράλληλα με τα νερά του καπακιού.
Τα σανιδάκια αυτά συνήθως τα κόβουμε (*) από ρετάλια του καπακιού . Εύκολη η επεξεργασία τους .
Δυο παρατηρήσεις
1. Δεν κόβει από τώρα το μήκος των ενισχύσεων γιατί τα μεγάλα εγκάρσια καμάρια τα φτιάχνει λίγο πιο παχειά στο μέσον και λίγο πιο λεπτά στις άκρες .
2. Τα δυο μικρά λοξά καμάρια που συνήθως τοποθετούνται στο χώρο της μικρής καμπάνας μετά τις ενισχύσεις , εκείνος δεν τα βάζει και δεν αντιμετώπισε κάποιο πρόβλημα έως τώρα.
( * ) Ετούτος εδώ ο άνθρωπος με παππού και θείο οργανοποιούς και με πατέρα επιπλοποιό κατάφερε από τα νειάτα του να συγκεντρώσει ένα ικανό αριθμό παλιών επίπλων (80 ετών και πάνω) . Από αυτά λοιπόν τα παλιά έπιπλα , με τα στεγνά και ξερά ξύλα , κόβει και επιλέγει σχεδόν όλα τα κομμάτια , μικρά και μεγάλα , για τις κιθάρες που κατασκευάζει ...
Αποστολή από: Silvestro στις Σεπτεμβρίου 14, 2021, 06:49:32 μμ
λεει γιατι βαζει τις ενισχυσεις με παραλληλα νερα;
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 14, 2021, 10:54:02 μμ

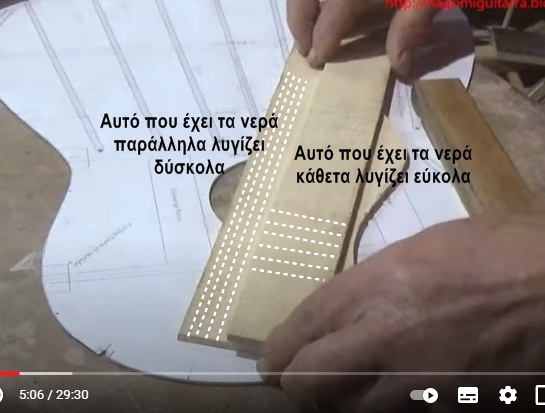

Αυτό που ρώτησες το δείχνει και το περιγράφει από το 4 : 42 μέχρι το 5 : 26
Απομόνωσα κι ένα στιγμιότυπο
Αποστολή από: Silvestro στις Σεπτεμβρίου 15, 2021, 05:41:49 πμ
αλλα ομως οι δυναμεις που ασκουνται στο καπακι (κ υπαρχουν σχισηματα) που ειναι κ μεγαλες, και θελουμε ενισχυσεις (μπριτζπλεϊτ, δεξια-αριστερα τρυπας, κ μεταξυ 1ου καμαριου και τακουνιου) τα βαζουμε τα νερα κοντρα, ωστε οταν αρχισει να υπαρχει προβλημα κατι να το κρατησει στο σκισημο.
αλλα και στη περιοχη της τρυπας (πρωτα στρεβλωση προς τα μεσα μετα σχισημο) παλι ειναι δωρο αδωρο να ειναι τα νερα ιδια.
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 15, 2021, 07:38:33 πμ
ετσι ειναι
αλλα ομως οι δυναμεις που ασκουνται στο καπακι (κ υπαρχουν σχισηματα) που ειναι κ μεγαλες, και θελουμε ενισχυσεις (μπριτζπλεϊτ, δεξια-αριστερα τρυπας, κ μεταξυ 1ου καμαριου και τακουνιου) τα βαζουμε τα νερα κοντρα, ωστε οταν αρχισει να υπαρχει προβλημα κατι να το κρατησει στο σκισημο.
αλλα και στη περιοχη της τρυπας (πρωτα στρεβλωση προς τα μεσα μετα σχισημο) παλι ειναι δωρο αδωρο να ειναι τα νερα ιδια.
Καταλαβαίνω το σκεπτικό σου Στέλιο ! Με προβλημάτισες .
Συγχώρα με , αλλά θα ήθελα να μάθω τη γνώμη κι άλλων έμπειρων φίλων
Το σίγουρο πάντως είναι ότι οι ενισχύσεις είναι απαραίτητες .
Αποστολή από: Μάνος Τουρπάλης στις Σεπτεμβρίου 15, 2021, 10:52:48 πμ
...και θελουμε ενισχυσεις (μπριτζπλεϊτ, δεξια-αριστερα τρυπας, κ μεταξυ 1ου καμαριου και τακουνιου) τα βαζουμε τα νερα κοντρα, ωστε οταν αρχισει να υπαρχει προβλημα κατι να το κρατησει στο σκισημο.
αλλα και στη περιοχη της τρυπας (πρωτα στρεβλωση προς τα μεσα μετα σχισημο) παλι ειναι δωρο αδωρο να ειναι τα νερα ιδια.
να μπω κι εγώ στην κουβέντα γιατί μ΄ενδιαφέρει. Οι βλάβες στην περιοχή της τρύπας και προς την ένωση είναι συνήθως όπως αυτές με τα κόκκινα: σχισμές παράλληλες στα νερά εκατέρωθεν της ταστιέρας, λόγω της πίεσης που ασκεί η (μονοκόμματη) ταστιέρα καθώς το μπράτσο λυγίζει έστω και λίγο με τις τάσεις, που έτσι μεταφέρονται μέσω της κολλημένης και σχετικά άκαμπτης (σε σχέση με το καπάκι) ταστιέρας στο πάνω μέρος του καπακιού.
οι ενισχύσεις που εγώ έχω δει, διαβάσει κτλ σε ακουστικές και λαϊκές είναι όπως στα σχέδια:
1) πάνω από την τρύπα προς την ένωση, είτε καμάρι είτε πλάκα με τα νερά "σταυρωτά": και οι δύο λύσεις αντιμετωπίζουν τα σχισίματα αυτά, το καμάρι ακόμα περισσότερο και την πίεση που ασκείται στο καπάκι από την ταστιέρα πάνω από την τρύπα.
2) Τα εγκάρσια καμάρια ακριβώς πάνω και κάτω από την τρύπα, αντιμετωπίζουν τόσο στρεβλώσεις της περιμέτρου όσο και σχισίματα του καπακιού.
3) οι πλάγιες ενισχύσεις της τρύπας - εκτός από την περίπτωση που είναι ενιαία πλάκα - συνήθως είναι μικρότερα καμαράκια, είτε παράλληλα είτε υπό γωνία. Κι αυτά όμως είναι φτιαγμένα όπως και τα "κανονικά" καμάρια, με υψίκορμη διατομή και τα νερά κάθετα στο καπάκι. Έτσι αντιλαμβάνομαι ότι η κύρια αποστολή τους είναι να αντιμετωπίζουν στρεβλώσεις στον διαμήκη άξονα. Όντως η περιοχή της τρύπας είναι ευαίσθητη σ΄αυτό, αφού λείπει υλικό, και συμβαίνει συχνά, να μην πω πάντα αν μετράς σχολαστικά κάποια ανωμαλία θα βρεις.
Εάν λοιπόν μπαίνουν λοξά αντιμετωπίζουν κάπως και σχισίματα καθώς διασταυρώνονται με τα νερά του καπακιού, εάν όμως μπαίνουν παράλληλα (που πολλοί τα έβαζαν/βάζουν παράλληλα σε λαϊκές), όχι, περιοσρίζονται στην αντιμετώπιση στρεβλώσεων.
Στέλιο, αυτό που περιγράφεις
στη περιοχη της τρυπας (πρωτα στρεβλωση προς τα μεσα μετα σχισημο)το έχω δει μόνο στην πρώτη φάση, στην στρέβλωση. Δεν έχω δει σχίσιμο στην κατεύθυνση των νερών εκατέρωθεν της τρύπας (ενώ έχω δει πολλές φορές σχισίματα εκατέρωθεν της ταστιέρας). Έχεις καμιά εικόνα ή να μας περιγράψεις πώς είναι αυτό το σχίσιμο ?
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 15, 2021, 09:35:22 μμ
Ο ξύλινος δακτύλιος δείχνει να είναι μια καλή συμβιβαστική λύση .
Τα μικρά "καμάρια" , σε διάφορες παραλλαγές , νομίζω ότι είναι η πιο συνηθισμένη λύση .
Αποστολή από: Silvestro στις Σεπτεμβρίου 16, 2021, 05:42:54 πμ
οσοι δεν βαζουν δαχτυλιο, βαζουν τα παραλληλογραμμα (με πιο σωστα καθετες βενες) αλλα και ακτινες λοξα για το σχισημο.
μανο σωστα τα λες - οσο για τις σχισμες δεξια-αριστερα νομιζω η ταστιερα φταιει λογω συρικνωσης.
η στρεβλωση που ειπα αφορα πολυ πιο πολυ το πλατος, παρα το μηκος του οργανου, ετσι αναμεσα στα 2 καμαρια δημιουργειται η ταση να ρουφιεται το ξυλο προς τη τρυπα, κ ερωτω τωρα αφου γινεται αυτο , αν θες να βαλεις πλακα πως πρεπει να ειναι τα νερα, παραλληλα η καθετα.
τα σχισηματα γινονται κανα 1.5-2 ποντους μακρια απο τρυπα, αναμεσα στα 2 καμαρια, (μερικες φορες περνανε κ αυτα, κ πανε στο απερ μπουτ, η και ακομη πιο σπανια κατω), με τη περιεργη (!) ταση να ειναι πιο πολλα στη μερια των μπασων παρα στα πριμα, τουλαχιστον στις κιθαρες που εχω δει εγω η ετυχε να μου αναφερουν αλλοι φιλοι.
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 19, 2021, 10:58:19 μμ
Εγκάρσια καμάρια για το καπάκι και την πλάτη
Οπως είδαμε και σε προηγούμενα βήματα , έτσι και τώρα , για λόγους πρακτικής ευκολίας , πρώτα θα διαμορφώσει τα εγκάρσια καμάρια έξω από το σκάφος και μετά θα τα κολλήσει
Τα ξύλα είναι από ένα είδος πεύκου και προέρχονται από μια πολύ παλιά ντουλάπα . Τα δυο πιο χαμηλά με αρχικές διαστάσεις ( 18 Χ 10 ) χιλ είναι για το καπάκι και τα τρία πιο υψηλά ( 25 έως 30 Χ 10 ) χιλ προορίζονται για την πλάτη . Αργότερα θα μας δείξει γιατί επιλέγει να είναι αρχικά τόσο υψηλά , ειδικά τα καμάρια της πλάτης.
Το καπάκι θα έχει καμπυλότητα μόνο στην περιοχή της μεγάλης καμπάνας. Από εκεί και προς τα πάνω θα είναι επίπεδο . Επίπεδη θα είναι λοιπόν και η πλευρά των καμαριών που θα κολλήσει επάνω και κάτω από την τρύπα του καπακιού.
Διαμόρφωση
Από το μέσον προς τις άκρες , σταδιακά , με το ροκάνι , κάνει τα καμάρια λίγο πιο λεπτά . Για να μην μπερδευτεί , σημειώνει με το μολύβι τη μια επίπεδη πλευρά . Αυτήν που θα κολλήσει στο καπάκι.
Κατόπιν διαμορφώνει τη διατομή του καμαριού σε μορφή που θυμίζει κάπως πυραμίδα.
Στη συνέχεια προτιμά να δίνει μια καμπύλη ( R 2000 ) στην ελεύθερη πλευρά του καμαριού.
Το έφτασε στην πιο κάτω μορφή . Μετά , εύκολα πια , δουλεύοντας με το σκαρπέλο ή με τη μικρή πλάνη θα στρογγυλέψει τις ακμές . Επειδή οι άκρες τώρα είναι στρογγυλεμένες , θα τις “φάει” με το σκαρπέλο , να γίνουν επίπεδες εκεί (*) που θα πατήσουν και θα κολληθούν . Ολοκληρώνει τη διαμόρφωση , το τελειοποιεί , δουλεύοντας με τα γυαλόχαρτα . Από τα πιο χοντρά , στα πιο ψιλά.
Από το 45 : 45 μέχρι το 58 : 06 διαμορφώνει το άλλο καμάρι για το καπάκι με το τριβείο δίσκου να λειτουργεί στις αργές στροφές για να έχει τον έλεγχο . Ολα καλά !
Από το 59 : 30 ως το τέλος κάνει μια πρώτη αρχική διαμόρφωση στα καμάρια της πλάτης. Τα κάνει λίγο πιο λεπτά στις άκρες και δίνει στην ελεύθερη πλευρά μια καμπύλη ακτίνας 4000 χιλ. Σε επόμενο βήμα και αφού τα κολλήσει στα χείλη (*) του σκάφους , θα διαμορφώσει την κατάλληλη έντονη καμπυλότητα που κρίνει για αυτά τα καμάρια και αντίστοιχα για την πλάτη .
-----------------------------------------------------------------------------------------------------------------------------------
(*)
Θεωρεί ότι τα εγκάρσια καμάρια , είναι σα δοκάρια , που πατάνε στις ενισχύσεις των πλαϊνών, οι οποίες λειτουργούν σαν κολώνες ! “ Δοκός επί στύλων ” ! Φροντίζει να αντιστοιχούν οι θέσεις από τα δυο εγκάρσια καμάρια της πλάτης , με εκείνες των καμαριών του καπακιού .
Μπορεί ο παππούς και ο θείος του να τον έμαθαν να δουλεύει παραδοσιακά , αλλά ο ίδιος αυτοχαρακτηρίζεται λίγο ανυπότακτος .Την παραπάνω ιδέα την πρωτοείδε , εφαρμοσμένη εν μέρει , σε μια παμπάλαιη κιθάρα του οργανοποιού Jose Ramirez . Τη θεωρεί δομικά , πιο ασφαλή.
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 19, 2021, 11:03:17 μμ
Ενισχυτικά ξυλάκια για τα πλαϊνά της κιθάρας ( κολωνάκια )
Εχει κόψει μια βεργούλα με διατομή 6 Χ 8 ή 6 Χ 9 χιλ . Στρογγυλεύει λίγο τις ελεύθερες ακμές.
Οταν έρθει η ώρα θα κόψει έξι “κολωνάκια”. Επισημαίνει να προσέξουμε τη κατεύθυνση των “νερών” .
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 20, 2021, 09:09:53 μμ
Εσωτερικό κάτω τακούνι
Αρχικές διαστάσεις : 7, 0 εκ πλάτος με σχεδόν 2,0 εκ. πάχος . Το τελικό πάχος θα είναι περίπου 1,5 εκ.
Η εικόνα δείχνει τη κατεύθυνση που προτείνει να έχουν τα νερά αυτού του ξύλου.
Αντιγράφει την κάτω καμπύλη και διαμορφώνει το κομμάτι με τη πλάνη και το γυαλόχαρτο .
Οι εικόνες τα λένε καλά και το βίντεο καλύτερα .
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 23, 2021, 10:20:27 μμ
Πατούρες ενίσχυσης στα χείλη του σκάφους

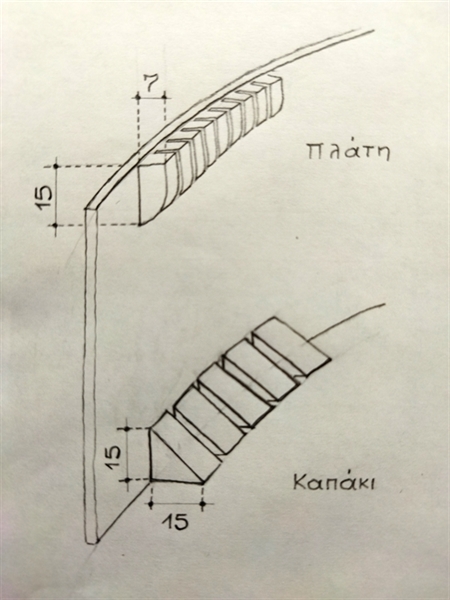

1. Peones de cremallera = kerfing ~ συνεχόμενη εύκαμπτη πατούρα
Για τις πατούρες αυτές συνήθως χρησιμοποιείται ξυλεία από έλατο , κέδρο ή πεύκο , χωρίς να αποκλείεται η χρήση και άλλων ξύλων . Η συνήθης ελάχιστη διατομή που κόβονται οι ξύλινες βέργες είναι 15 Χ 6 χιλ .
Ο κατασκευαστής εδώ , διαθέτει αρκετό απόθεμα που τον οδηγεί στη σαφή προτίμηση να χρησιμοποιεί επιλεγμένη ξυλεία από πολύ παλιό πεύκο . Οι βέργες που κόβει έχουν διατομή 15 Χ ( 8 έως 10 ) χιλιοστά και μήκος περίπου 70 εκ. Βέβαια , όταν το ξύλο του έχει ρόζους ή ελαττώματα , κόβει μικρότερα μήκη , τα επεξεργάζεται και τα ενώνει όταν τα κολλάει στα χείλη του σκάφους .
Οι παραδοσιακοί κατασκευαστές χρησιμοποιούν τα μικρά τριγωνάκια ( peones ) για να κολλήσουν το καπάκι και τα συνεχόμενα που λυγίζουν εύκολα , τα kerfing , για την πλάτη . Για μια κιθάρα λοιπόν χρειάζεται περίπου ένα συνολικό μήκος ( 4 τεμ. Χ 70 εκ. = 280 εκ .) 2,8 μέτρα . Δεν είναι και λίγα . Ειδικά αν πρόκειται να δουλέψεις στο χέρι , χρειάζεται πολλή υπομονή .
Από το 4 : 04 έως το 11 : 54 ( το ζουμί από τα λόγια του σε ελεύθερη απόδοση )
Αν δε θέλουμε να αγοράσουμε τις έτοιμες πατούρες του εμπορίου , τότε οι μακριές βέργες , δεν κόβονται στο χέρι . Θα πρέπει να είναι κομμένες με το κατάλληλο μηχάνημα. Αν σκοπεύουμε να φτιάξουμε περισσότερες από μια δυο κιθάρες κι αν έχουμε το χώρο , και τα κατάλληλα ξύλα φυλαγμένα για κοπή , τότε ίσως συμφέρει να αγοράσουμε ένα μικρό παγκοπρίονο , φροντίζοντας να μην έχει τζόγο ο παράλληλος οδηγός .
Από το 12 : 40
Πιάνει μια μακριά βέργα των 70 εκ. και με τη μικρή πλάνη στρογγυλεύει την ακμή . Συνεχίζει με το χοντρό γυαλόχαρτο ( Ρ 40 ) μετά με τη ξύστρα και ολοκληρώνει τη διαμόρφωση με γυαλόχαρτα από ( Ρ 120 ) μέχρι όσο ψιλά θέλουμε. Στο 19 : 59 μας δείχνει πώς στερεώνει στην άκρη του πάγκου ένα πιο κοντό βεργάκι . Το δουλεύει όπως πριν και το τελειώνει στο 24 : 45 .
Από το 26 : 18 μέχρι το 34 : 16
Μας δείχνει πώς μπορούν να κοπούν τα kerfing στο χέρι . Μου αρέσει το απλό στήσιμο αυτής της εργασίας και αυτό που σκέφτηκε να τυλίξει τις δυο άκρες του πριονιού με δεματικά καλωδίων για να του επιτρέπει να κόβει μέχρι ένα συγκεκριμένο βάθος . Το γώνιασμα της βέργας ανάμεσα στον κάθετο οδηγό και στην οριζόντια μελαμίνη , περιορίζει σημαντικά τα ανεπιθύμητα μικρά ξέφτια αυτής της κοπής .
Ο ίδιος βέβαια μας λέει ότι όταν δουλεύει , αυτές τις κοπές τις κάνει με μια μικρή πριονοκορδέλα . Επινόησε αυτή τη πατέντα για να διευκολύνει τους μαθητές , που δεν έχουν τα κατάλληλα μηχανήματα .
Από το 34 : 31 μέχρι το 46 : 26
Δείχνει και περιγράφει τις κοπές με την ηλεκτρική σέγα . Εντάξει τελειώνει βέβαια πιο γρήγορα , αλλά κάποιες στιγμές διέκρινα μια δύστροπη συμπεριφορά από τη σέγα . Ισως θα ήταν καλύτερα να μας δείξει πως δουλεύει με τη μικρή πριονοκορδέλα , κάτι που θυμάμαι ότι κάνει πολύ πετυχημένα και μας έχει δείξει εδώ στο φόρουμ , ο φίλος μας ο Μάνος . Συγνώμη δυσκολεύτηκα να το βρώ .

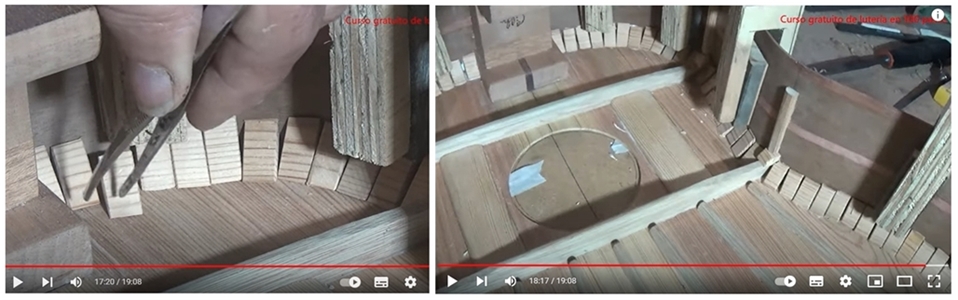

2. Peones triangulares Τριγωνικά κομματάκια
Aπό το 46 : 36 ως το τέλος
Μικρά τριγωνικά κομματάκια . Τα φτιάχνει από μια ξύλινη βέργα με τετράγωνη διατομή 15 Χ 15 χιλ . Δεν έχει κάτι το ιδιαίτερο η επεξεργασία τους … μέχρι που κάποια στιγμή ένας μαθητής του έκανε μια παρατήρηση για τη γεωμετρική ορθότητα της επαφής της πατούρας με το κάθετο πλαϊνό . Από τότε ο δάσκαλος καθιέρωσε στις κιθάρες του την παρακάτω λεπτομέρεια της λεπτομέρειας !
Αποστολή από: Γρηγόρης Μαυρακης στις Σεπτεμβρίου 23, 2021, 11:32:13 μμ
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 24, 2021, 07:09:23 πμ
Από όσα έχω δει μέχρι τώρα , δε γνωρίζω ν΄απαντήσω στην ερώτησή σου . Ισως αργότερα να μας πει περισσότερα στην πορεία της κατασκευής .
Αποστολή από: Μάνος Τουρπάλης στις Σεπτεμβρίου 24, 2021, 10:37:37 πμ
Ισως θα ήταν καλύτερα να μας δείξει πως δουλεύει με τη μικρή πριονοκορδέλα , κάτι που θυμάμαι ότι κάνει πολύ πετυχημένα και μας έχει δείξει εδώ στο φόρουμ , ο φίλος μας ο Μάνος . Συγνώμη δυσκολεύτηκα να το βρώ .
εδώ είναι Ιωσήφ, με παραπομπή σε παρόμοια κατασκευή του Δημήτρη (sakkalis) με σέγα.
http://www.luthier.gr/index.php?topic=3942.msg73184#msg73184 (http://www.luthier.gr/index.php?topic=3942.msg73184#msg73184)
Δεν είναι τίποτα σοβαρό, ίδιας λογικής με αυτό που δείχνει ο μάστορας (ένας οδηγός με "φρένο" στην απόσταση που θέλεις)
στο youtube έχει δεκάδες τέτοια
https://www.youtube.com/results?search_query=kerfing+bandsaw (https://www.youtube.com/results?search_query=kerfing+bandsaw)
Αποστολή από: Μάνος Τουρπάλης στις Σεπτεμβρίου 24, 2021, 11:11:50 πμ
αρχίζοντας από αυτά:
7 και 8 χιλ δεν είναι λίγο ψηλό για καμαράκι??Αν θυμαμαι καλα από το βιβλίο του courtnall το ύψος είναι 3 χιλ και πλάτος 7 χιλ στο καμάρωμα του Αντόνιο..και δεν διαμόρφωνε τα καμαράκια αλλά τα κολλούσε υπό πίεση.. Δεν λέω οτι ο τρόπος του ικανότατου παρουσιαστή είναι λάθος.. Απλά αν ακολουθεί τον τορρες τότε κάτι δεν συμφωνεί.. Αν κάνω λάθος διορθώστε με..
Όσο αφορά την περιοχή της μεγάλης καμπάνας.. συγκεκριμένη έχει βαθουλωμα και σωστά δίνει μια αμέλεια γωνιά.. αρκετοί ίσως οι περισσότεροι την περιφέρεια της μεγάλης καμπάνας την διατηρούν επίπεδη.. εξηγεί τον λόγο που ο θολος φτάνει μέχρι τα πλαϊνά?ποιο είναι το παραπάνω κέρδος?
Δεδομένου ότι τα ξύλα έχουν ελαστικότητα αλλά και μνήμη και επηρεάζονται εύκολα από καιρικές συνθήκες, πάντα είχα την απορία, πώς στις κλασικές με τις μικρές ακτίνες διατηρείται η καμπύλη του -όποιου- θόλου, καθώς απ ό,τι βλέπω στις δικές μου κατασκευές (όλες με εγκάρισα καμάρια, αρκετά ισχυρότερα από τις ακτίνες) το καπάκι θέλει αρκετή πειθώ (από τα καμάρια) για να κάτσει εκεί που θες ασφαλώς και μακροπρόθεσμα.
Αυτό το "μακροπρόθεσμα" δε, αφορά και εμπειρίες άλλων, (π.χ. ΚαΠα) καπάκι ακουστικής με εγκάρσια καμάρια κολλημένα και διαμορφωμένη καμπύλη, που δεν κολλήθηκε όμως αμέσως μετά την κατασκευή του, σε κάποιο διάστημα γύρισε ανάποδα (έγινε κοίλο από κυρτό που ήταν, δηλαδή το καπάκι μόνο του υπερνίκησε την διαμόρφωση των καμαριών και όχι μόνο, τα γύρισε κι ανάποδα!) με αποτέλεσμα να πρέπει να ξανακαμαρωθεί. Η αίσθηση που έχω - ίσως εσφαλμένη - είναι ότι οι ακτίνες μου φαίνονται πολύ "ελαφριές" σε σχέση με τα καμάρια των ακουστικών και των μπουζουκιών που έχω εμπειρία.
Στην πρώτη παράθεση ο Γρηγόρης λέει ότι οι ακτίνες τύπου Torres (αν κατάλαβα καλά) έχουν ύψος μόλις 3 χιλ., και μάλιστα τοποθετημένες μόνο με πίεση, έναντι 7-8 χιλ. ύψους και με διαμόρφωση της βάσης - όπως μεταφέρει ο Ιωσήφ.
από την δική μου εμπειρία, μου φαίνεται πολύ περίεργο να μπορούν ακτίνες 3 χιλ. να κρατήσουν το σχήμα του θόλου, ακόμα πιο περίεργο αν τοποθετηθούν μόνο με πίεση. Στα παρακάτω σκιτσάκια αριστερά, αν θέλαμε να τα βάλουμε σε σειρά ως προς την αντοχή τους, θα ήταν από το δυνατότερο προς το ασθενέστερο:
2- ψηλό, με διαμορφωμένη βάση
1α-χαμηλό, με διαμορφωμένη βάση
1β- χαμηλό, εξαναγκασμένο σε καμπύλη μόνο με την πίεση στην κόλληση
Η μόνη εξήγηση που σκέφτομαι είναι το πλήθος των ακτίνων, που δημιουργεί ένα είδος σκελετού, αλλά αμέσως μπαίνει το ερώτημα: ποιό είναι αυτό το πλήθος? έχω δει σχέδια με εννιά, εφτά ή πέντε ακτίνες, κι αν πας παλιότερα (προ Torres) ακόμα λιγότερες (τα κάτω καμάρια, τα λοξά κοντά στον τάκο, δεν ξέρω πως λέγονται, μάλλον είναι ψηλότερα και βοηθάνε, αλλά δεν είναι λίγο μακρυά από το κέντρο και τον καβαλάρη?)
Ποιά είναι η γνώμη / εξήγησή σας σε αυτό που εμένα μου φαίνεται δύσκολο?
.........
για την δεύτερη παράθεση (Γρηγόρης)
δεξιά στο σκίτσο όπου προσπαθώ να αποδώσω σε τομές (πάνω) και κάτοψη (κάτω) αυτά που νομίζω ότι θα συνέβαιναν
αφού οι ακτίνες δεν φτάνουν στην περίμετρο και αφού έχουμε δώσει καμπύλη στο καπάκι, νομίζω ότι σε ένα ελεύθερο (πριν κολληθεί) καπάκι θα συνέβαινε αυτό που δείχνω πάνω (Α): τα άκρα (α-α) θα "υπάκουαν" στην φόρμα των ακτίνων (β) και θα ακολουθούσαν την καμπύλη.
Δεν βλέπω καθόλου πιθανό να πετύχει κανείς διαμόρφωση τύπου (Β) σε ελεύθερο καπάκι που δεν είναι σκαλισμένο (όπως του βιολιού και των archtop). Μόνο με την κόλληση μπορεί να γίνει κάτι τέτοιο, αλλά πάλι για μένα δημιουργείται ένα "σκοτεινό" σημείο εκεί που δείχνω τα φωσφοριζέ βελάκια:
- έστω ότι έχουμε το καπάκι πάνω στη σολέρα και το υποχρεώνουμε να γυρίσει στις άκρες κολλώντας (και πιέζοντας) τα πλαϊνά πάνω του για να πετύχουμε το (Β). Στις περιοχές με τα βελάκια θα υπάρχει παραμόρφωση η οποία θα επιτρέψει μεν κάθετες πλευρές για τα paones (*) αλλά δεν μου φαίνεται να ελέγχεται επαρκώς - όπως ας πούμε στις ακουστικές που τρίβεις τα σόκορα των πλαϊνών με τάκο ή radius disk που έχεις φτιάξει με ίδια καμπύλη με το καπάκι σου.
Άρα εδώ βλέπω (ίσως) δύο προβλήματα: μη επαρκή έλεγχο των γωνιών και ίσως μια ανεπιθύμητη φόρτιση (το ξύλο του καπακιού στα βελάκια δεν τείνει να γυρίσει στην αρχική καμπύλη του (Α))?
Αυτά ως απορίες, κάθε διευκρίνιση ευπρόσδεκτη μπυρα
(*) εγώ "tantalones" τα ήξερα
Αποστολή από: Γρηγόρης Μαυρακης στις Σεπτεμβρίου 24, 2021, 12:25:21 μμ
Αποστολή από: Μάνος Τουρπάλης στις Σεπτεμβρίου 24, 2021, 01:11:54 μμ
Και tantalones τα λένε.. απλά peones ακούγεται πιο αντρικό.. χαχαχαχα..Και τα δύο σωστά είναι.. Θα πω απλά τι έχω καταλάβει για την υπάρξει θόλου στην κλασική κιθάρα.. πρώτος λόγος είναι για τις μεταβολές στην υγρασία.. μη σπάσει το καπάκι.. ωστόσο πολλές ραμιρεζ κατασκευάστηκαν με φλατ καπάκι.. Δεν γνωρίζω πως συμπεριφέρθηκε το καπάκι στο μέλλον.. δεύτερος λόγος είναι ότι όσο μεγαλύτερος είναι ο θόλος τόσο πιο άκαμπτο γίνεται το καπάκι και μας επιτρέπεται να το κάνουμε ακόμα λίγο πιο λεπτό.. Ο Θόλος δλδ ενισχύει την ελαστικό τητα του..
τα πρώτα που λες ως πλεονεκτήματα του θόλου σε σχέση με το flat (που πάντως μόλις μπούν χορδές θα γίνει κι αυτό θόλος) σε προσέγγιση μηχανικών ιδιοτήτων είναι γνωστά και συμφωνώ.
Με την ενίσχυση της ελαστικότητας μέσω του θόλου να διευκρινίσω τι νομίζω... αν θυμάμαι καλά, "ελαστικότητα είναι η ιδιότητα επαναφοράς ενός σώματος στο αρχικό του σχήμα, όταν σταματήσει να ασκείται πάνω του μια δύναμη που το εξαναγκάζει σε παραμόρφωση". Νομίζω ότι η κατασκευή θόλου επηρεάζει περισσότερο την ταχύτητα επαναφοράς και συνεκδοχικά αυτήν της μετάδοσης του ήχου (που εξαρτάται από την ελαστικότητα) αλλά επειδή εξαρτάται κι από άλλα (πυκνότητα) ας το αφήσουμε κι ας μείνουμε στο "μηχανικό" πρόβλημα : του πώς διατηρεί τον θόλο το καπάκι με τις μικρές διατομές των ακτίνων (και την συνδρομή των χορδών βέβαια που το τραβάνε προς τα πάνω, αλλά αυτό δεν μπορείς να το μετρήσεις στην κατασκευή, μόνο εμπειρικά από προηγούμενες κατασκευές)
Επίσης στην περίπτωση Β που η σολερα έχει μια arched προσέγγιση σε καμμία περίπτωση δεν αποτυπώνεται στο καπάκι της κιθάρας.. αυτό το σκαλοπάτι που υπάρχει εκεί δεν υποστηρίζεται από κάποιο καμάρι και το καπάκι δεν έχει arched εμφάνιση.. τείνω να πιστεύω ότι τελικά κάνουν την περιφέρεια επίπεδη για λόγους ευκολίας τοποθέτησης των peones..ωστόσο περιμένουμε Μήπως υπάρχουν κι άλλοι λόγοι..Συμφωνώ επίσης ότι μάλλον είναι πιο πρακτικό να είναι επίπεδη η επιφάνεια λόγω σολέρας που χτίζεις πάνω στο καπάκι - σε αντίθεση με την ακουστική που έχεις και τα δύο μέρη (σκάφος-καπάκι) ελεύθερα.
Στα σκίτσα είναι υπερβολική, ας πούμε "συμβολική" η γωνία (στα φωσφοριζέ βελάκια). Καταλαβαίνω ότι στην πραγματικότητα είναι τόσο μικρή που δεν θα μπορούσε να φανεί. Υπάρχει όμως, και δεν την φτιάχνεις όσο θέλεις αλλά την αφήνεις να συμβεί. Αν αφήσεις αντίστοιχο "συμβάν" σε ακουστική (π.χ. έχεις καμπυλωμένο καπάκι και αφήσεις τα χείλη του σκάφους flat), όσο μικρή κι αν είναι η γωνία θα μειώσεις την επιφάνεια κόλλησης της περιμέτρου και κινδυνεύεις να σου έρθει το καπάκι στο κεφάλι - εκεί βέβαια κι οι τάσεις είναι διπλάσιες. Αντίστοιχα (κάθετα ή υπό γωνία) αντιμετωπίζεις με τα peones (όντως πολύ βαρβατίλα αλλά οι Ισπανοί δεν το ξέρουν, εξακολουθώ να προτιμώ τα tantalones επειδή μου θυμίζουν "ταλάντωση").
Αυτό είναι το ένα σκέλος της ερώτησής μου. Το άλλο είναι ότι εξαναγκάζεις το καπάκι σε δυο παραμορφώσεις, μία από τις ακτίνες και μία από την επίπεδη περίμετρο, πώς πειθαρχεί και κάθεται ? Κάθεται, το ξέρω, δεκάδες χιλιάδες κιθάρες το επιβεβαιώνουν, αλλά εξακολουθώ να απορώ.
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 26, 2021, 07:48:19 πμ
Η καμπύλη στα καπάκια της κλασικής κιθάρας ασφαλώς και δεν είναι πανάκεια. Υπάρχουν υπέροχες κιθάρες σε όλο τον κόσμο με επίπεδα καπάκια.
Απλά εμένα με συναρπάζουν οι καμπύλες και οι τεχνικές δυσκολίες της κατασκευής τους .
Ο τρόπος με τον οποίο διατυπώνει τις τεχνικές απορίες του ο Μάνος , με βοηθάει να " δω" καλύτερα πως δουλεύει ο οργανοποιός του θέματος .
Ελπίζω να τα δούμε και να τα πούμε αργότερα , όταν θα φτάσουμε στα βήματα της κατασκευής .
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 26, 2021, 05:20:52 μμ
Ξυλάκια για την ενίσχυση της ένωσης εσωτερικά της πλάτης
Οπως είδαμε στο βήμα 9 το κομμάτι του ξύλου που χρειάζεται για αυτή την εργασία μπορούμε ίσως να το έχουμε από τα κατάλληλα ρετάλια του καπακιού . Πρέπει τα νερά αυτού του ξύλου να είναι κάθετα στα νερά της πλάτης , για να λειτουργεί σαν “ραφή” στη γραμμή της ένωσης .
Το πλάτος του κομματιού μπορεί να είναι από 2,5 μέχρι 3, 0 εκ.
Το αρχικό πάχος τώρα είναι περίπου 4, 5 χιλ . Χρειάζεται να κατέβει γύρω στα 2,5 χιλ.
Η εργασία μπορεί να γίνει με πολλή υπομονή στο χέρι με γυαλόχαρτο Ρ 40 . Πιο εύκολα και γρήγορα με το τριβείο δίσκου να λειτουργεί πάντα στις αργές στροφές . Αρκεί βέβαια να προσέχουμε , να ελέγχουμε κάθε λίγο πόσο πάχος “τρώμε” . Η φορά περιστροφής του δίσκου ( δεξιά ή αριστερά ) μας “λέει” ποιά είναι η πιο βολική θέση να το κρατάμε για να κάνουμε τη δουλειά μας . Να μην το παρακάνουμε γιατί μπορεί το ψιλό ξυλάκι να το “καταπιεί” η σχισμή ανάμεσα στο δίσκο και την οριζόντια επιφάνεια εργασίας.
Το στρογγύλεμα των ακμών γίνεται εύκολα . Είτε στο χέρι με γυαλόχαρτο , είτε στο δίσκο .
Από το 20 : 41 ως το τέλος μας δείχνει τι κάνουμε Αν :
Δε μας προκύπτει το κομμάτι που θέλουμε από το καπάκι
Εχουμε στο αποθεματικό μας το κατάλληλο σανίδι για τη συγκεκριμένη εργασία
Δεν έχουμε τα κατάλληλα εργαλεία κοπής
Αναζητούμε βοήθεια για την κοπή από άλλο φίλο οργανοποιό ή ξυλουργό !
Αποστολή από: Silvestro στις Σεπτεμβρίου 26, 2021, 08:24:21 μμ
μανο για τα ερωτηματα που σωστα εθεσες, θα πρεπει να δωθει μακροσκελη απαντηση, καποια στιγμη θα γινει...
Αποστολή από: Silvestro στις Σεπτεμβρίου 27, 2021, 09:37:37 πμ
4 εκατοστα του χιλιοστου (οχι δεκατα)
και αφορα ~15 κομματια της μεγαλης καμπανας
(ιωσηφ, οταν με το καλο τελειωσεις, θα αντιγραψω [οχι διαχωρισω] το θεμα ωστε να ειναι ενα εννιαιο χωρις τις οποιες επεμβασεις μας σαν απαντησεις στην ωραια παρουσιαση σου)
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 27, 2021, 10:10:48 πμ
Οι επεμβάσεις σας μου αρέσουν , εμπλουτίζουν την περιγραφή !
Για το θεματάκι που γράφεις , αδυνατώ τώρα το πρωί να απαντήσω .
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 27, 2021, 03:54:33 μμ
Είμαι άπειρος , δεν μπορώ να τις κρίνω . Αντε το πολύ πολύ να γράψω ένα απλό "μου αρέσει" .
Για το θεματάκι με τα peones ή tantalones , με τα τριγωνικά κομματάκια στη μεγάλη καμπάνα
ο ίδιος επισημαίνει ότι όντως είναι πολύ μικρή αυτή η διαφορά της γωνίας . Αυτές είναι οι διαστάσεις που προτείνει
Η καμπύλη που δίνει στο καπάκι είναι ακτίνας 6000 χιλ. Αυτή η καμπύλη - κατά τα λεγόμενά του - δίνει στις άκρες του
τελειωμένου - κολλημένου καπακιού μια υψομετρική διαφορά από το κέντρο , περίπου 2,8 έως 3,0 χιλιοστά.
Η καμπύλη ( οι καμπύλες ) που δίνει στην πλάτη είναι μια συναρπαστική ιστορία που ελπίζω να τη δούμε όταν έλθει η ώρα της .
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 27, 2021, 10:02:57 μμ
Adornos finos para los junquillos , fondos , cubre palas
Διακοσμητικά φιλέτα για τα περιμετρικά περιθώρια , την πλάτη και την επικάλυψη του καράολου
Αν και θα μας τα δείξει αργότερα αναλυτικά στα βήματα της κατασκευής , θέλει από τώρα να κεντρίσει
την προσοχή μας ξεκινώντας με δυο “ζουμερά” στιγμιότυπα από τις δυο κιθάρες που φτιάχνει παράλληλα .
Ας ρίξουμε μια ματιά
Η κλασική κιθάρα χτισμένη , μάλλον παραδοσιακά , στη σκαμμένη σολέρα .
Βλέπουμε ότι έχει κολλήσει το σετ τακούνι συν μπράτσο στα πλαϊνά , και στο καπάκι . Εχει κολλήσει τις πατούρες , έχει διαμορφώσει κατάλληλα τα τακούνια , έχει κολλήσει και μετά διαμορφώνει την καμπύλη στα εγκάρσια καμάρια και τώρα βρίσκεται στο σημείο που θα κολλήσει την πλάτη.
Η κιθάρα flamenco χτισμένη στο βοήθημα που είχε επινοήσει για ευκολία όταν είχε πολλούς μαθητές
Παρατηρούμε ότι εδώ έχει κολλήσει το σετ τακούνι συν μπράτσο στα πλαϊνά . Εχει κάνει όλη την προεργασία – προετοιμασία για να κολλήσει τώρα την πλάτη και μετά στο τέλος … ( ! ) ( ; ) ελπίζω να μας δείξει πώς , θα καμπυλώσει και θα κολλήσει το καπάκι … Το μόνο που μπορώ να υποθέσω τώρα είναι ότι για αυτή την κόλληση δε θα βάλει σκέτα peones .Θα χρησιμοποιήσει τις συνεχόμενες πατούρες kerfing .
Ας δούμε και κάτι που να ανταποκρίνεται στον τίτλο αυτού του βήματος
Από το 16 : 37 ως το τέλος
Απλά , εύκολα , κάνοντας πολλά ελαφρά και διαδοχικά περάσματα με το κοπίδι κόβει
τις στενές λωρίδες του καπλαμά που θα φαίνονται σα ψιλές διακοσμητικές γραμμές .
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 29, 2021, 02:39:32 μμ
junquillos = bindings = εξωτερικά περιμετρικά φιλέτα
Κοπή στο χέρι και στο μηχάνημα πρώτο μέρος
Από ένα σανίδι παλίσσανδρου μήκους 80 εκ και πάχους περίπου 5 χιλ κόβει τις λωρίδες που χρειάζεται .
Οταν υπάρχει ανάγκη να φτιάξει πολλά τέτοια κομμάτια κολλάει πρώτα στο σανίδι τους τρεις καπλαμάδες ( συνήθως ασπρο , μαύρο , άσπρο ) . Ανάλογα με το πόσα και τι κομμάτια θέλει να βγάλει , κολλάει τους καπλαμάδες μόνο από τη μια , ή και από τις δυο πλευρές του σανιδιού . Μετά κόβει τα κομμάτια που θέλει.
Αν σκοπεύουμε να φτιάξουμε μια , δυο κιθάρες , ίσως είναι καλύτερα να κόβουμε τη λωρίδα / ψαχνό ξύλου από το σανίδι και μετά να κολλάμε επάνω της , τις κομμένες ψιλές στενές λωρίδες από τους καπλαμάδες.
Πριν αρχίσει να κόβει από το σανίδι τις στενές λωρίδες που χρειάζεται , φροντίζει να εξασφαλίσει (όπως μας δείχνει από το 14 :10 μέχρι το 15 : 55) ότι η μια μακριά ακμή του θα είναι οπωσδήποτε ευθεία . Από αυτήν την ευθεία ακμή , αρχίζει μετά και κόβει .
Από το 20 : 00 μέχρι το 25 : 14 μας δείχνει το χειροκίνητο τρόπο κοπής . Με ένα απλό ξύλινο βοήθημα για οδηγό και χρησιμοποιώντας το γιαπωνέζικο πριόνι , όρθιο , σαν να ήταν σέγα χειρός , κόβει μια χαρά . Μου αρέσει !
Στο 26 : 26 μας δείχνει την κοπή με δισκοπρίονο . Γρήγορο βέβαια , αλλά τρώει πολύ ξύλο αυτός ο δίσκος .
Στο 30 : 09 άλλάζει θέση . Από την πριονιά στη βάση του βοηθήματος που την έχει για αρχικό οδηγό κοπής μέχρι το ξυλάκι του παράλληλου οδηγού , μετράει 3 χιλιοστά πλάτος για να κόψει τα εξωτερικά περιμετρικά περιθώρια .
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 29, 2021, 10:44:55 μμ
Ψιλά καπλαμαδάκια με ξύλινα φιλέτα Τρόποι κόλλησης δεύτερο μέρος
Διακοσμητικό στην πλάτη της κιθάρας
Από το 2 :13 μέχρι το 9 : 50 ( Εχει μια ιδιαιτερότητα στον τρόπο του … )
Θέλει να φτιάξει το διακοσμητικό για την ένωση των δυο μισών στην πλάτη μιας κιθάρας ( της φλαμένκο ) που έχει άσπρα ξύλα .
Η λωρίδα ξύλου που έκοψε πριν , είναι από παλίσσανδρο . Τα φιλετάκια που θα κολλήσει δεξιά και αριστερά θα είναι : άσπρο – μαύρο – άσπρο – μαύρο .
Στο 13 : 28 ολοκληρώνει την κόλληση χρησιμοποιώντας το κατάλληλο βοήθημα που έχει φτιάξει για αυτόν το σκοπό .
Αν σκοπεύουμε να φτιάξουμε μια , δυο κιθάρες , τότε αυτό το βοήθημα δεν είναι απαραίτητο. Μπορούμε να τοποθετήσουμε
στον πάγκο εργασίας το κομματάκι , όπως δείχνει από το 14 : 14 μέχρι το 16 : 45 και να βάλουμε βάρος από πάνω για να πιέσει .
Χρόνος στεγνώματος , περίπου από μισή έως μια ώρα .
Εκεί γύρω στο 20 : 00 και λίγο μετά βελτιώνει το βοήθημα .
Τοποθετεί στη βάση του βοηθήματος δυο λωρίδες πάχους 3 χιλ από λευκό πλέξιγκλας και με πλάτος λίγο μόλις πιο στενό από το ξυλάκι .
Ετσι πετυχαίνει να έχει πιο καλή κατανομή της πίεσης και δεν κολλάει κάτω στη βάση το ξυλάκι .
Περνά με το γυαλόχαρτο και τη ξύστρα τα στεγνά πια διακοσμητικά , με κολλημένα τα φιλετάκια τους .
Μετά δουλεύει πάλι ελαφρά με το γυαλόχαρτο για να εξομαλύνει τυχόν “πηδηματάκια” που άφησε η
ξύστρα στο πέρασμά της . Τον ενδιαφέρει να φαίνονται καθαρές και διακριτές οι ψιλές γραμμές σε όλο το μήκος .
Φτάνουμε στο 33 : 43 ( Δυσκολεύει περισσότερο τη κατάσταση ... )
Ετοιμάζει την πλάτη της κλασικής από 5 διαφορετικά κομμάτια ξύλου τα οποία ωστόσο είναι συμμετρικά στα νερά τους ανά δυο .
Το μεσαίο κομμάτι θα είναι από τον ίδιο παλίσσανδρο που έφτιαξε τα διακοσμητικά των ενώσεων .
Εξωτερικά περιμετρικά φιλέτα
Από το 35 : 39 έως το τέλος . Εδώ και μόνο για αυτά τα περιμετρικά φιλέτα χρησιμοποιεί κόλλα Titebond ,
τη μπλέ που είναι ανθεκτική στο νερό . Οταν στεγνώσουν θα δούμε στη συνέχεια πώς τα λυγίζει .
Αποστολή από: Ιωσήφ Τορρένς στις Οκτωβρίου 02, 2021, 12:44:49 μμ
μαζί με το επόμενο βήμα
Paso 35 Aclaración sobre el preencolador de las cenefas: https://youtu.be/QlAPeASd1gg (https://youtu.be/QlAPeASd1gg)
που διαρκεί 8 λεπτά και συνοψίζει το προηγούμενο
Εσωτερικά περιμετρικά διακοσμητικά φιλέτα για τα καπάκια . Κοπή , κόλληση , λύγισμα .
Εχουμε γράψει σχετικά με αυτά , στη σελίδα 1 , απάντηση # 14 .
Κόβει τα εσωτερικά περιμετρικά φιλέτα για τα καπάκια .
Τα κολλάει μεταξύ τους και μετά τα λυγίζει χρησιμοποιώντας
ένα κατάλληλο βοήθημα που έφτιαξε ειδικά και μόνο για αυτή την εργασία.
Πως φτιάχνει το βοήθημα https://www.youtube.com/watch?v=osYEO7x69XY (https://www.youtube.com/watch?v=osYEO7x69XY)
( Να σημειώσουμε ότι τα εξωτερικά περιμετρικά φιλέτα τα λυγίζει - όπως συνηθίζεται - με θερμότητα )
Αποστολή από: Ιωσήφ Τορρένς στις Οκτωβρίου 03, 2021, 12:10:05 πμ
Ταίριασμα στην ένωση των κομματιών του καπακιού
Γενικά
Κατά τη γνώμη του δεν είναι τόσο καθοριστικής σημασίας να έχουν τα καπάκια οπωσδήποτε πολύ στενά και πυκνά νερά . Θεωρεί πιο σημαντική προϋπόθεση την παλαιότητα των ξύλων . Ως κατασκευαστής οργανοποιός , λογικά βέβαια , δίνει ιδιαίτερη προσοχή στη σχολαστική κατασκευή όλου του οργάνου .
Για το ταίριασμα . Από το 18 : 33 μέχρι το 32 : 15
Ο παραδοσιακός και συνηθισμένος τρόπος για αυτή την εργασία είναι να γίνεται με μια μακριά πλάνη . Ετσι είχε μάθει κι αυτός από τον παππού και το θείο του . Στην πορεία του χρόνου όμως είδε ότι μπορεί να έχει μια πολύ καλή συναρμογή των δυο μισών και με άλλο τρόπο . Λίγο πιο εύκολο και χωρίς τον κίνδυνο να “τρώει” πολύ ξύλο , όταν δεν καταφέρνει να έχει σύντομα ένα καλό αποτέλεσμα με την πλάνη ...
Ο τρόπος που προτείνει είναι απλός και ευκολοδούλευτος .
Γυαλόχαρτο Ρ 40 κολλημένο σε ένα ευθύ , σταθερό , αξιόπιστο , μακρύ προφίλ αλουμινίου .
Τοποθετεί τα ξύλα του καπακιού ανάμεσα σε δύο μελαμίνες , τις βάζει επάνω σε μια μεγαλύτερη επιφάνεια κι όλα μαζί τα στερεώνει στον πάγκο εργασίας. Αρχικά χρησιμοποιεί το αλουμινένιο προφίλ σαν χάρακα , ελέγχει τα ξύλα και παρατηρεί κάπου στη μέση του μήκους ένα πολύ πολύ μικρό “βουναλάκι” . Προτιμά να το διορθώσει χρησιμοποιώντας τη μικρή πλάνη με το μαχαιράκι της να εξέχει ελάχιστα από το πέλμα . Ελέγχει για την ευθύτητα και δείχνει εντάξει .
Αν τα ξύλα εμφάνιζαν μια ελάχιστη λακκούβα τότε για τη διόρθωση βολεύει καλύτερα το μακρύ προφίλ .
Δουλεύει λίγο ακόμα αυτόν το “χάρακα” με το γυαλόχαρτο . Ελέγχει την ένωση στο φως . Ολα καλά !
Αποστολή από: Silvestro στις Οκτωβρίου 03, 2021, 08:01:19 πμ
(μια αλλη κουβεντα, αλλα : ενταξει η παλαιοτητα ειναι η Νο.1, αλλα αν εχεις αραια νερα πρεπει να κινηθεις σε μεγαλυτερα παχη καπακιου)
μια διευκρινηση στο πολυ ωραιο προφιλ αλουμινιου και το συστημα...
ΑΝ ΔΕΝ εχει επιτυχει με την 1η, τοτε τι γινεται; γιατι μετα μικροδιορθωσεις δεν γινονται, πως θα βαλει στη πρεσσα απο μελαμινη να ειναι απολυτα ισια παλι η ακμη, μηπως τα κανει ενα-ενα, ή ξαναβαζει και τα 2 και τα κανει απο την αρχη;
Αποστολή από: Ιωσήφ Τορρένς στις Οκτωβρίου 03, 2021, 10:10:09 πμ
> δεν είναι τόσο καθοριστικής σημασίας να έχουν τα καπάκια οπωσδήποτε πολύ στενά και πυκνά νερά
(μια αλλη κουβεντα, αλλα : ενταξει η παλαιοτητα ειναι η Νο.1, αλλα αν εχεις αραια νερα πρεπει να κινηθεις σε μεγαλυτερα παχη καπακιου)
μια διευκρινηση στο πολυ ωραιο προφιλ αλουμινιου και το συστημα...
ΑΝ ΔΕΝ εχει επιτυχει με την 1η, τοτε τι γινεται; γιατι μετα μικροδιορθωσεις δεν γινονται, πως θα βαλει στη πρεσσα απο μελαμινη να ειναι απολυτα ισια παλι η ακμη, μηπως τα κανει ενα-ενα, ή ξαναβαζει και τα 2 και τα κανει απο την αρχη;
Αν έχω καταλάβει καλά από τα λόγια του , τα ξαναβάζει και τα 2 και τα κάνει από την αρχή . Υποθέτω ότι το μήκος του προφίλ είναι αυτό που βοηθάει πολύ .
Πάντως , χωρίς να έχω ένα τόσο μακρύ προφιλ αλουμινίου , αλλά ένα φτηνό μεταλλικό αλφάδι με κολλημένο γυαλόχαρτο Ρ 180 το έχω εφαρμόσει και δούλεψε εύκολα , γρήγορα και αποτελεσματικά :)
Αποστολή από: Γρηγόρης Μαυρακης στις Οκτωβρίου 03, 2021, 02:49:44 μμ
Αποστολή από: Γρηγόρης Μαυρακης στις Οκτωβρίου 03, 2021, 02:54:35 μμ
Πάντως , χωρίς να έχω ένα τόσο μακρύ προφιλ αλουμινίου , αλλά ένα φτηνό μεταλλικό αλφάδι με κολλημένο γυαλόχαρτο Ρ 180 το έχω εφαρμόσει και δούλεψε εύκολα , γρήγορα και αποτελεσματικά :)
[/quote]
Από ένα παλιό βιβλίο κατασκευής ακουστικής και κλασικής κιθαρας που μου είχε δώσει ο Στέλιος θυμάμαι χαρακτηριστικά ότι πρότεινει τις επιφάνειες που θα κολληθουν για το καπάκι να τις τρίβεις με γυαλοχαρτο μέχρι 120 grit.. Δεν θυμάμαι τον λόγο.. ωστόσο Αφού δουλεύει και με το 180 το ίδιο θα είναι..
Αποστολή από: Ιωσήφ Τορρένς στις Οκτωβρίου 04, 2021, 06:35:52 πμ
Κόλληση των δυο κομματιών του καπακιού
Γράψαμε σχετικά , δυο λόγια στα βοηθήματα , στη σελίδα 1 απάντηση # 6 . Ας δούμε κάτι παραπάνω .
Από το 6 : 05 μέχρι το 14 : 50
Α τρόπος : Συνήθως τα κομμάτια που θέλει να κολλήσει είναι ορθογώνια.
Χρησιμοποιεί τρία ασύνδετα καδρονάκια , περνάει το σχοινάκι
χιαστί , όπως δείχνει , βάζει τις σφήνες και το αφήνει να στεγνώσει .
Από το 16 : 53 μέχρι το 22 : 49
Β τρόπος : Αν για κάποιο λόγο τύχει να έχει και να θέλει να κολλήσει
δυο μισά κομμάτια κομμένα στη σιλουέτα της κιθάρας τότε
βολεύει καλύτερα να είναι τα καδρονάκια συνδεδεμένα μεταξύ τους .
Εννοείται ότι με αυτόν τον τρόπο μια χαρά μπορεί να κολλήσει και τα ορθογώνια κομμάτια.
Γύρω στο 25 : 17
Αν βγάζοντας το σχοινάκι παρατηρήσει ότι το καπάκι έχει κολλήσει σε κάποιο καδρονάκι , τότε δεν χρειάζεται
να το ζορίσει γιατί θα γίνει ζημιά . Φροντίζει να ξεκολλήσει το καδρονάκι μόνο με μικρές οριζόντιες κινήσεις.
Αποστολή από: Ιωσήφ Τορρένς στις Οκτωβρίου 04, 2021, 10:34:22 μμ
Αντιγραφή της σιλουέτας στο καπάκι και κοπή
Τοποθετεί το template της σιλουέτας επάνω στο καπάκι , προσέχοντας
ο άξονας συμμετρίας να ταιριάζει ακριβώς με τη γραμμή της ένωσης .
Ενδιαφέρεται να αξιοποιήσει τα ρετάλια της κοπής όσο καλύτερα γίνεται .
Με διακεκομμένες γραμμές σημειώνονται τα κομμάτια που χρησιμεύουν
για τη λωρίδα που θα ενισχύει εσωτερικά τα δυο μισά της πλάτης.
Κόβει πάνω στις ευθείες γραμμές που σημείωσε με το καμπυλωτό πριόνι του , ή με την πριονοκορδέλα .
Αυτό το καπάκι στο βίντεο , το προορίζει για τη φλαμένκο κιθάρα που τη χτίζει επάνω στο βοήθημα
που είχε φτιάξει για τους μαθητές του . Αν ήταν να το βάλει στην κλασική , που τη χτίζει στη σκαμμένη
σολέρα θα το έκοβε ακριβώς πάνω στη γραμμή . Τούτο όμως το κόβει δυο χιλιοστά πιο έξω από τη γραμμή .
Ελπίζω , αργότερα , ότι θα μας εξηγήσει το γιατί .
Για την κοπή της σιλουέτας χρησιμοποιεί την ηλεκτρική , ή τη σέγα χειρός.
Από τα άλλα αποκόμματα , που έχουν πάχος 5 χιλιοστά , ίσως οριακά
μπορεί να βγάλει τα καμαράκια ( τύπου βεντάλιας ) για το καπάκι .
Αποστολή από: Ιωσήφ Τορρένς στις Οκτωβρίου 07, 2021, 10:31:35 μμ
Πρώτη λείανση στο καπάκι ( αρχικά από τη μια μόνο πλευρά του καπακιού )
Ο οργανοποιός , όταν ήταν ενεργός στο επάγγελμα , δε χρησιμοποιούσε κάποιο ιδιαίτερο βοήθημα για να συγκρατεί το καπάκι . Με εργαλεία χειρός έκανε την πρώτη αρχική λείανση στη μία πλευρά του καπακιού για να γίνει επίπεδο , μετά το γυρνούσε και το περνούσε από το τριβείο τυμπάνου για να το λειάνει και από την άλλη πλευρά . Σε αυτό το βίντεο θα μας δείξει τον τρόπο της υπομονής ...
Αρχική λείανση στο χέρι
Γνωρίζοντας πολύ καλά ότι οι μαθητές του δεν είχαν τα εξειδικευμένα εργαλεία , για να τους διευκολύνει , έφτιαξε ένα απλό βοήθημα που συγκρατεί κάπως σταθερή την επιφάνεια του καπακιού για την αρχική λείανση. Η φωτογραφία είναι ενδεικτική . Για τυχόν λεπτομέρειες , από το 6 : 25 μέχρι το 27 : 44 .
Αυτό το μακρύ προφίλ αλουμινίου με το κολλημένο γυαλόχαρτο Ρ 40 , θεωρεί ότι είναι βασικό εργαλείο για κάποιον που οργανοποιεί στο χέρι . Για να γίνει επίπεδο το καπάκι , βοηθάει πολύ αυτή η μακριά και επίπεδη επιφάνεια του αλουμινένιου προφίλ . Για να αποδίδει καλύτερα το εργαλείο προτείνει το γυαλόχαρτο να έχει “υφασμάτινη” φόδρα και να κολληθεί με βενζινόκολα . Αυτό το γυαλόχαρτο που βλέπουμε στο βίντεο δεν είναι καλό , αλλά λόγω της πανδημίας covid 19 στη διάρκεια του πρώτου εγκλεισμού , είχε ξεμείνει από γυαλόχαρτα ...
Από το 32 : 55 μέχρι το 34 : 33
Εναλλακτικά , τρίβει το καπάκι με γυαλόχαρτο κολλημένο σε έναν κάπως μεγάλο επίπεδο τάκο .
Γύρω στο 34 : 57
Παρατηρεί προσεκτικά να δει αν φαγώθηκαν , ομοιόμορφα τα “νερά” σε όλη την επιφάνεια του καπακιού . Λίγο και με την αφή στα ακροδάχτυλα το ψάχνει πάλι . Παρατηρεί ότι έχουν μείνει στο καπάκι ορισμένες περιοχές με πολύ μικρά μικρά βαθουλώματα . Κατά τη γνώμη του , τέτοιες μικρές διαφορές δεν μπορεί να τις εξομαλύνει το τριβείο τυμπάνου .
Να πούμε εδώ ότι το αρχικό πάχος αυτού του καπακιού ήταν 5 χιλιοστά και ότι σε αυτό το βήμα , θέλει να το πάει μέχρι τα 3 . Αργότερα θα το κατεβάσει κι άλλο . Δεν μας λέει πόσο το έχει κατεβάσει μέχρι τώρα . Εκτιμώ λίγο πάντως . Εν πάσει περιπτώσει έχει κάνει σχεδόν όλη τη μια πλευρά επίπεδη και έχει εντοπίσει τις περιοχές με τα μικρά βαθουλώματα. Είναι ώρα για πιο δραστική λείανση ...
Συνεχίζει τη λείανση με το ηλεκτρικό παλμικό τριβείο
Από το 38 : 02 μέχρι το 54 : 42
Σημειώνει ελαφρά με το μολύβι τα όποια βαθουλώματα και δουλεύει αρκετά με το ηλεκτρικό παλμικό τριβείο και με χοντρό γυαλόχαρτο . Στο 48 : 07 βάζει λίγη σιλικόνη με το θερμοπίστολο περιμετρικά στο πάχος του καπακιού για να το σταθεροποιήσει καλύτερα επάνω στο βοήθημα . Συνεχίζει λίγο ακόμα την εργασία με το τριβείο , προσέχοντας να μην υπερβάλλει .
Στο 54 : 54
Δουλεύει πάλι με το μακρύ αλουμινένιο προφίλ για να εξομαλύνει την επιφάνεια του καπακιού όσο καλύτερα μπορεί . Γιατί επιμένει ; Θέλει να κάνει την επιφάνεια του καπακιού όσο πιο επίπεδη μπορεί γιατί αν μείνουν έστω και κάποια πολύ μικρά βαθουλώματα , αυτά θα τον προδώσουν μετά στα βερνίκια .
Αποστολή από: Ιωσήφ Τορρένς στις Οκτωβρίου 11, 2021, 05:49:26 μμ
Εργασίες για την τοποθέτηση της ροζέτας . Χάραξη , διάνοιξη , κόλληση , ξύστρα, γυαλόχαρτο
Δεν αρνείται την αξία του dremel και του router . Απλά έμαθε από νεαρός , να δουλεύει καλά , με εργαλεία χειρός .
Από το 4 : 04 μέχρι το 19 : 40
Αρχικά σημειώνει με το μολύβι τη γραμμή της ένωσης στο καπάκι , βάζει το template από πάνω , προσέχει να είναι όλα κεντραρισμένα , αντιγράφει τον κύκλο της τρύπας και τοποθετεί στο κέντρο τη ροζέτα ( * ) που έχει φτιάξει.
Αντιγράφει με το μολύβι πρώτα τον εσωτερικό κύκλο από τη ροζέτα και μετά τον εξωτερικό . Δε χρησιμοποιεί αυτή τη στιγμή ακόμα το διαβήτη , γιατί μπορεί ο κύκλος της ροζέτας που έφτιαξε να μην είναι τέλειος .
Στάζει λίγη κυανοακρυλική κόλλα στο κέντρο των κύκλων . Αφήνει να στεγνώσει για να γίνει το κέντρο σκληρό . Με ένα διαβήτη με μεταλλικές ακίδες ( τη μια την έχει ακονίσει να γίνει μαχαιράκι ) ελέγχει για να δει τη γεωμετρική ακρίβεια των κύκλων της ροζέτας που αντέγραψε στο καπάκι . Είναι σωστοί !
Ησυχος τώρα , χαράζει ελαφρά με αυτόν το διαβήτη με το μαχαιράκι , τις περιφέρειες των κύκλων της ροζέτας.
Με το νυστέρι δίπλα , θα χαράζει λίγο λίγο , όλο και πιο βαθειά τα τοιχώματα για το αυλάκι.
Από το 20 : 59 μέχρι το 26 :00
Ξεκινά το σκάψιμο για το αυλάκι με ένα καλά ακονισμένο ίσιο μικρό σκαρπέλο . Μετά επάνω στην ήδη αρχικά σκαμμένη επιφάνεια , δουλεύει με ένα επίσης μικρό , αλλά με κοίλη κόψη σκαρπέλο για να σκάψει λίγο λίγο πιο βαθειά . Πάντως την πιο πολλή δουλειά κατάλαβα ότι την κάνει με το ίσιο σκαρπελάκι .
Επάνω από αυτή τη μικρή επιφάνεια που έσκαψε , περνάει ένα απλό βοήθημα - εργαλειάκι που έφτιαξε από μια λάμα σιδηροπρίονου για να ελέγξει το βάθος της εκσκαφής που θέλει να το κάνει 1,5 χιλιοστό . Ταυτόχρονα ξύνει ελαφρά και τον πάτο από το αυλάκι .
Από το 26 : 00 μέχρι το 1 : 03 : 11 και από εκεί ως το τέλος .
Με το ίσιο μικρό σκαρπέλο , με το νυστεράκι και με την ιδιαίτερη μικρή ξύστρα , τελειώνει την εκσκαφή .
Δοκιμάζει για να έχει καλή εφαρμογή , κολλάει , πιέζει με πρέσα , στεγνώνει , ξύνει και όλα Ok !
----------------------------------------------------------------------------------------------------------------------------
( * ) Η ροζέτα είναι από αλάβαστρο . Πάχος : κάτι λίγο παραπάνω από 1,5 χιλιοστό .
Σχέδιο και κατασκευή
https://www.youtube.com/watch?v=6DeOLlIO6wU (https://www.youtube.com/watch?v=6DeOLlIO6wU) Α μέρος
https://www.youtube.com/watch?v=X2JpZ2DuzKg (https://www.youtube.com/watch?v=X2JpZ2DuzKg) Β μέρος
Αποστολή από: Ιωσήφ Τορρένς στις Οκτωβρίου 13, 2021, 09:53:06 μμ
Λέπτυνση πάχους στο καπάκι – Κοπή ηχητικής τρύπας
Α τρόπος : Λέπτυνση στο χέρι ( manual )
Γυρίζει το καπάκι από την εσωτερική πλευρά και το τοποθετεί πάνω στην επιφάνεια που εργάστηκε πριν.
Σε προηγούμενο βήμα μας είπε ότι ήθελε , αρχικά , να το λεπτύνει στα 3, 0 χιλ .
Μετράει τώρα το πάχος . Είναι περίπου στα 4,6 χιλ . Θέλει να φτάσει να έχει τελικό πάχος 2 χιλ .
Για να σημειώνει το επιθυμητό πάχος , μας θυμίζει από τα βοηθήματα αυτό εδώ .
Κάπως παλιομοδίτικο , αλλά μπορεί άνετα να χρησιμεύσει και για το πάχος των πλαϊνών.
Απλό , φτηνό , πρακτικό και αξιόπιστο . https://www.youtube.com/watch?v=DXqieo2kaPY (https://www.youtube.com/watch?v=DXqieo2kaPY)
Οταν βγήκε στη σύνταξη , μετακόμισε μακριά και τώρα δεν έχει πια διαθέσιμο το παραπάνω βοήθημα .
Θα χρησιμοποιήσει το σταθερό δράπανο πάγκου , όσο του επιτρέπει η απόσταση της κολώνας .
Το ρύθμισε να αφήνει κενό 2,5 χιλιοστά .
( Εννοείται ότι κάποιος που έχει τριβείο τυμπάνου , δε θα χρειαστεί να κάνει όλα αυτά … )
Ξεκινάει και δουλεύει με το ροκάνι . Οπως είναι τα νερά του καπακιού
τον βολεύει να δουλέψει πρώτα , μόνο στη μισή επιφάνειά του .
Μετά θα το γυρίσει για να μπορέσει να δουλέψει και στο άλλο μισό .
Εχει στενέψει το ωφέλιμο πλάτος του μαχαιριού σε ένα παλιό ροκάνι
κι έτσι δουλεύει πιο εύκολα , ασκώντας λιγότερη δύναμη .
Συνεχίζει την εργασία με τη μεταλλική ξύστρα και με τα κρυσταλλάκια
μέχρι να μη διακρίνονται έντονα , τα αρχικά σημάδια του επιθυμητού πάχους.
Τρίβει με γυαλόχαρτο Ρ 40 , κολλημένο στο γνωστό μακρύ αλουμινένιο προφίλ .
Κάπως έτσι , σχεδόν ολοκληρώνει τη λέπτυνση στο μισό καπάκι δουλεύοντας στο χέρι .
Από το 41 : 35 μέχρι το 53 : 44
Β τρόπος : Λέπτυνση με ηλεκτρικά εργαλεία ( semi manual )
Χρησιμοποιεί το ηλεκτρικό παλμικό τριβείο με γυαλόχαρτο Ρ 40 . Πάλι χρειάζεται υπομονή !
Στο 45 : 00 φέρνει έναν ταινιολειαντήρα - θηρίο και δουλεύει για λίγο με αυτόν μέχρι το 46 : 50 .
Ελέγχει με το ειδικό παχύμετρο για να δει τι γίνεται με το πάχος του καπακιού.
Δουλεύει λίγο ακόμα με τον ταινιολειαντήρα . Σχεδόν δε φαίνονται πια τα σημάδια .
Ελέγχει ξανά το πάχος και του δείχνει γύρω στα 2,9 χιλιοστά .
Επισημαίνει ότι δουλεύοντας με τον ταινιολειαντήρα , ταυτόχρονα προσέχει και τα σημαδάκια στο καπάκι.
Τώρα πώς τα βλέπει , μέσα στο γενικό χαμό της ψιλής “αλευρόσκονης” … εκείνος γνωρίζει .
Η χρήση του τανκ απαιτεί μεγάλη προσοχή για να μη ¨φάει” παραπάνω υλικό από όσο χρειάζεται.
Γ τρόπος μηχανικός : Με το τριβείο τυμπάνου ( lijadora calibradora )
Από το 54 : 24 μέχρι το 1 : 03 : 38
Περνάει το καπάκι δυο τρεις φορές από το τριβείο , μετρά το πάχος και δείχνει 2,20 χιλιοστά.
Συνεχίζει τρίβοντας ελαφρά με γυαλόχαρτο Ρ 120 και μετά – ελαφρά πάντα - με τη ξύστρα .
Ξαναπερνά το γυαλόχαρτο .
Κοπή ηχητικής τρύπας
Από το 1 : 03 : 48 μέχρι το 1 : 32 : 55
Τοποθετεί πάνω στο καπάκι το template καλά κεντραρισμένο .
Πάνω , κάτω , δεξιά κι αριστερά να είναι από παντού εντάξει .
Γράφει τον κύκλο με το μολύβι , σηκώνει , ελέγχει , βλέπει ότι λίγο του ξέφυγε .
Σβήνει με τη γομολάστιχα . Επαναλαμβάνει τις ίδιες κινήσεις πιο προσεκτικά και το πετυχαίνει .
Θα κόψει με τη σέγα χειρός . Ολοκληρώνει την κοπή στο 1 : 17 : 27 και τις διορθώσεις στο 1 : 32 : 55
Αποστολή από: Ιωσήφ Τορρένς στις Οκτωβρίου 15, 2021, 12:10:40 πμ
Κόλληση της ροζέτας με σφιγκτήρες και λέπτυνση καπακιού στο τριβείο τυμπάνου
Ουσιαστικά αυτό το βίντεο είναι μια σύντομη επανάληψη , σε κάπως χαλαρό
ύφος , από εργασίες που παρακολουθήσαμε στα δυο προηγούμενα βήματα 40 και 41 .
Το καπάκι
Νομίζω ότι είναι από παλιό πεύκο και το προορίζει για την κλασική κιθάρα .
Επιμένει χαρακτηριστικά να το κάνει επίπεδο πρώτα από την εξωτερική
πλευρά με τα μακριά αλουμινένια προφίλ αλουμινίου με το γυαλόχαρτο .
Μετά , με το τριβείο τυμπάνου , το λέπτυνε μέχρι τα 2,3 χιλιοστά .
Η ροζέτα
Είναι συνδυασμός από δυο διαφορετικά είδη ξύλου και από αλάβαστρο .
Από το 2 : 30 και μετά . https://www.youtube.com/watch?v=P549rxJ3f2s (https://www.youtube.com/watch?v=P549rxJ3f2s)
Αποστολή από: Ιωσήφ Τορρένς στις Οκτωβρίου 15, 2021, 11:29:46 μμ
Ταίριασμα των ξύλων της πλάτης
Από την αρχή μέχρι το 8 : 02
Θέλει να αξιοποιήσει για την πλάτη κάποια παλιά ξύλα που είχε και μπήκε στο χορό να τα ταιριάσει.
Πέντε κομμάτια με συνολικό πλάτος που ίσα ίσα επαρκεί μαζί με τις τέσσερις διακοσμητικές λωρίδες .
Το ένα ακριανό ξύλο δεν εφαρμόζει καλά . Κάνει μια μικρή κοιλιά στο μέσον του μήκους του .
Το διορθώνει εύκολα και αποτελεσματικά με το μακρύ αλουμινένιο προφίλ με το κολλημένο γυαλόχαρτο Ρ 40 .
Ετσι καταφέρνει να το φέρει στην ευθεία του “τρώγοντας” λίγο ξύλο . Αν επιχειρούσε να το διορθώσει με το ροκάνι
θα ¨έτρωγε” αρκετό υλικό και στο τέλος , δεν θα του έφτανε το πλάτος των ξύλων για να φτιάξει την πλάτη .
Από το 9 : 46 ως το τέλος
Πριν κολλήσει τα ξύλα της πλάτης , λειαίνει , αρχικά από τη μια πλευρά , με το γυαλόχαρτο και την ξύστρα
τις ενδιάμεσες διακοσμητικές λωρίδες με τα ήδη κολλημένα φιλετάκια τους . Για να είναι οι λωρίδες ισόπαχες
και “καθαρές” και από την άλλη τους πλευρά σε όλο τους το μήκος , χρησιμοποιεί το τριβείο δίσκου όπως
φαίνεται πιο κάτω ( στο 19 : 07 ) . Σπρώχνει το ξυλάκι αντίθετα από τη φορά περιστροφής του δίσκου .
Μετά από την εργασία στο τριβείο δίσκου , πάλι τις δουλεύει λίγο στο χέρι. Χρησιμοποιεί το χοντρό
γυαλόχαρτο από την πλατιά πλευρά και το ψιλό από τη στενή , εκεί στα ακριανά άσπρα φιλετάκια .
Αποστολή από: Ιωσήφ Τορρένς στις Οκτωβρίου 17, 2021, 10:25:40 μμ
Κόλληση ξύλων πλάτης
Λίγο , πολύ , η γνωστή εργασία που είδαμε στο βήμα 37 στην κόλληση των ξύλων για το καπάκι .
Μας θυμίζει ότι , όταν κολλάμε τα ξύλα για τα καπάκια πρέπει να έχουν ένα ικανό πάχος περίπου
από 3,0 έως 5,0 χιλιοστά . Η εργασία για τη λέπτυνση γίνεται μετά .
A . Για την πλάτη της κλασικής ( με τα πέντε ξύλα )
Από την αρχή μέχρι το 19 : 55 ( σε πραγματικό χρόνο )
Επειδή είναι πολλά τα ξύλα , για τους φίλους που δεν έχουν εμπειρία , προτείνει
η κόλληση να γίνει σε δυο φάσεις . Ας πούμε πρώτα τα τρία και μετά τα άλλα δυο.
Η καλή όψη , αυτή που θα είναι ορατή , είναι από κάτω , εφάπτεται στα καδρονάκια.
Εκείνος , τα κολλάει όλα μαζί με τη μία . Περνά πρώτα τη μεσαία σφήνα .
Β . Για την πλάτη της flamenco ( με τα ξύλα ήδη κομμένα στη σιλουέτα της κιθάρας )
Από το 19 : 56 μέχρι to 29 : 40
Αφήνει να στεγνώσουν και την επόμενη μέρα βγάζει τις σφήνες . Είναι ευχαριστημένος !
Αποστολή από: Ιωσήφ Τορρένς στις Οκτωβρίου 18, 2021, 11:27:08 μμ
Λέπτυνση πλάτης και κοπή περιγράμματος
Σύντομο βίντεο , συνέχεια των εργασιών στην πλάτη της κλασικής
Με τη ξύστρα ξύνει την κόλλα που βγήκε δεξιά κι αριστερά από τις διακοσμητικές λωρίδες .
Με το τανκ κάνει τη λείανση – λέπτυνση στην πλάτη . Την κατέβασε στα 1,9 χιλιοστά .
Τοποθετεί το template , βρίσκει τον άξονα συμμετρίας και αντιγράφει γύρω γύρω τη σιλουέτα.
Κόβει το περίγραμμα περίπου δυο με τρία χιλιοστά πιο έξω από τη μολυβιά της σιλουέτας .
Αργότερα θα κολλήσει από τη μέσα πλευρά , τις τέσσερις ενισχύσεις στις ενώσεις των ξύλων.
Paso 46 - Corte longitudinal de los aros : https://youtu.be/0e06OBI3_98
Κατά μήκος κοπή των πλαϊνών ( πριν να τα λεπτύνει )
Από την αρχή μέχρι το 11 : 22 περιγράφει ορισμένα κατασκευαστικά
και γεωμετρικά χαρακτηριστικά από μια πολύ πολύ παλιά σχεδόν
κατεστραμμένη κιθάρα flamenco , κατασκευής Jose Ramirez του 1ου.
Τα ύψη των πλαϊνών της κιθάρας flamenco που φτιάχνει θα είναι πολύ κοντά
στα αντίστοιχα αυτής της παλιάς κιθάρας ( 8,0 εκ. στην ένωση και 8,5 εκ κάτω )
Στο 14 : 00 τοποθετεί στον πάγκο εργασίας τα δυο πλαϊνά ξύλα για τη flamenco κιθάρα .
Δεν είναι από κυπαρίσσι , αλλά μοιάζουν λίγο με αυτό. Το πάχος τους είναι περίπου 4,0
χιλιοστά . Προτιμά να τα κόψει πρώτα κατά μήκος και μετά να τα λεπτύνει .
Τα στερεώνει στον πάγκο εργασίας με σφιγκτήρες μαζί με ένα μακρύ ορθογώνιο μεταλλικό
οδηγό. Με το καμπυλωτό πριόνι του , τα κόβει κατά μήκος , για να τα φέρει στην ευθεία τους .
Μετά τα γυρίζει από την άλλη πλευρά και επαναλαμβάνει την κοπή για να έχουν τα επιθυμητά ύψη .
Η κατά μήκος κοπή μπορεί βεβαίως να γίνει και στην κορδέλα , ή σε μικρό δισκοπρίονο .
Αποστολή από: Ιωσήφ Τορρένς στις Οκτωβρίου 19, 2021, 02:27:33 μμ
Λέπτυνση του πάχους των πλαϊνών στο χέρι ή στη μηχανή
Α . Λέπτυνση στο χέρι ( πολλή δουλειά , μεγάλη υπομονή )
Από την αρχή μέχρι το 13 : 13
Για να μειώσει τις κάθετες πριονιές από την κορδέλα ξεκινά την εργασία
με τη μεταλλική ξύστρα κρατώντας την και ξύνοντας λοξά . Συνεχίζει με
χοντρό γυαλόχαρτο Ρ 40 σε τάκο . Αν υπάρχουν και κρυσταλλάκια τα
συνιστά γιατί δεν απαιτούν δύναμη όπως η μεταλλική ξύστρα . Απλά
σπρώχνει και το γυαλάκι ξύνει πολύ εύκολα και αποτελεσματικά .
Μετράει με το παχύμετρο και βλέπει ότι τα πάχη ποικίλουν από
2,2 , 3,0 έως και σε κάποια σημεία σχεδόν 4,0 χιλιοστά . Τώρα ,
μας λέει ότι θα ήταν πολύ βολικό να σημαδέψει στα 2,20 χιλ με
έναν από τους τρόπους που είδαμε στο βήμα 41 . Το τελικό πάχος
των πλαϊνών θέλει να είναι 2,0 χιλιοστά .
συνέχεια από το 13 : 14 μέχρι το 35 : 35
Οπου είδε ότι είναι πιο παχύ το ξύλο , ξύνει λίγο ακόμα με το
κρυσταλλάκι και με τη ξύστρα κρατώντας τα λοξά . Συνεχίζει
τη λέπτυνση δουλεύοντας αρκετή ώρα με την πλάνη . Μετά
ξαναπιάνει να ξύνει με το κρυσταλλάκι .
Στο 23 : 54 μας λέει ( χωρίς να το δείχνει ) ότι έβαλε τα σημάδια
του βάθους στα 2,20 χιλ με τη βοήθεια του κολωνάτου δράπανου .
Τα σημάδια δείχνουν ότι χρειάζεται λίγο ακόμα να δουλέψει ...
Στο 33 : 00 νομίζει ότι τελείωσε έχοντας περάσει ψιλά γυαλόχαρτα
μέχρι Ρ 320 . Μετράει το πάχος , του δείχνει 2,30 χιλ . Τα ίχνη από
τα σημαδάκια του φανερώνουν πού και πόσο χρειάζεται να δουλέψει
λίγο ακόμα με το κρυσταλλάκι και να τελειώσει με τα γυαλόχαρτα.
Β . Λέπτυνση με μηχανήματα
Από το 37 : 40 μέχρι το τέλος
Η μια όψη του πλαϊνού είναι σχεδόν επίπεδη . Ενα απλό πέρασμα με το
γυαλόχαρτο και είναι έτοιμη να την περάσει από το τριβείο τυμπάνου .
Μετά το τριβείο , χρησιμοποιεί λίγο το κρυσταλλάκι για να αφαιρέσει
τις χαρακιές που άφησε το χοντρό γυαλόχαρτο . Ολοκληρώνει τη λείανση
με πιο ψιλά γυαλόχαρτα .
Εναλλακτικά , μπορεί να χρησιμοποιηθεί και ο ταινιολειαντήρας , αλλά
απαιτεί εμπειρία και μεγάλη προσοχή γιατί τρώει γρήγορα πολύ υλικό .
Αποστολή από: Ιωσήφ Τορρένς στις Οκτωβρίου 23, 2021, 12:04:10 πμ
Προσαρμογή των πλαϊνών στο τακούνι και λύγισμα αυτών
Από την αρχή μέχρι το 23 : 14
Καθαρά παραδοσιακός ο τρόπος θέρμανσης των πλαϊνών που θα εφαρμόσει με δυο μικρά - προσεκτικά φτιαγμένα - καμινέτα οινοπνεύματος ( alcohol bunsen burner ) .
Απλή , αλλά προσεγμένη και η διάταξη .
Ξεβιδώνει το εξωτερικό χαμηλό τοίχωμα από αυτό το βοήθημα που είδαμε https://www.youtube.com/watch?v=KmmRLe9EzoI (https://www.youtube.com/watch?v=KmmRLe9EzoI) .
Το εσωτερικό τοίχωμα θα του χρησιμεύσει για οδηγός στις καμπύλες των πλαϊνών .
Τοποθετεί το σετ τακούνι + μανίκι με προσοχή ώστε να καθίσει ακριβώς κεντραρισμένο στον άξονα συμμετρίας .
Από το 29 : 45 μέχρι το 33 : 49
Αντιγράφει λίγο - λίγο την καμπύλη σχισμή του τακουνιού πάνω σε ένα μακρύ χαρτονάκι . Θέλει να πάρει το σχέδιο από το όρθιο καμπύλο τελείωμα που χρειάζεται να έχει η άκρη του πλαϊνού . Μετά με οδηγό το χαρτονάκι και φροντίζοντας η κάτω μακρυά πλευρά του να ταυτίζεται με την αντίστοιχη μακρυά πλευρά του ξύλου , αντιγράφει την καμπύλη .
Κόβει και στο 35 : 22 δοκιμάζει την εφαρμογή . Ολα δείχνουν εντάξει . Θεωρητικά αυτή η καμπύλη του ενός πλαϊνού που μπαίνει στη μια σχισμή του τακουνιού θα πρέπει να είναι η ίδια και από την άλλη μεριά . Από το 37 : 38 και λίγο μετά , εύκολα επαναλαμβάνει τη διαδικασία με το χαρτονάκι για να ελέγξει . Εχει μια μικρή διαφορά , δεν είναι ακριβώς η ίδια καμπύλη. Θα εφαρμόσει αυτή τη δεύτερη καμπύλη στο άλλο πλαϊνό .
Από το 40 : 00 αρχίζει την εργασία για το λύγισμα και ολοκληρώνει στο 1 : 26 : 37 . Μου αρέσει !
Αποστολή από: Ιωσήφ Τορρένς στις Οκτωβρίου 24, 2021, 09:12:35 μμ
Καθαρίζει το εσωτερικό των πλαϊνών από πιθανά σημάδια και υπολείμματα κόλλας
Κατά το λύγισμα των πλαϊνών , με το νερό και τη θερμότητα είναι πιθανό να προκληθούν κάποια σημάδια , στίγματα , επιφανειακοί λεκέδες κυρίως στο εσωτερικό τους . Τα πλαϊνά που μας έδειξε , επειδή αποτελούνται από διαφορετικά κολλημένα ξύλα , βγάλανε με το λύγισμα , λίγα υπολείμματα κόλλας . Τα καθαρίζει όλα αρχικά με γυαλόχαρτο Ρ 80 και μετά με άλλο πιο ψιλό .
Αποστολή από: Ιωσήφ Τορρένς στις Οκτωβρίου 24, 2021, 09:19:42 μμ
Εργασίες στην ταστιέρα . Λέπτυνση και πέρασμα με γυαλόχαρτο
Α . Εργασία στο χέρι
Από την αρχή μέχρι το 13 : 20
Φτιάχνει ένα απλό βοήθημα και το στερεώνει επάνω στον πάγκο εργασίας για να συγκρατείται σταθερό το ξύλο της ταστιέρας κατά την πορεία των εργασιών . Ενα τελικό πάχος για την ταστιέρα 6,0 μέ 6,5 χιλιοστά κρίνει ότι είναι καλό . Ξεκινά να εργάζεται με τη μεταλλική ξύστρα , λίγο λοξά , για να αφαιρέσει τις κάθετες πριονιές που άφησε η κορδέλα στο ξύλο . Συνεχίζει με ένα κρυσταλλάκι που η κόψη του δεν είναι απόλυτη ευθεία. Κάνει μια ελαφρά καμπύλη προς τα έξω . Εχει αφαιρέσει τις πιο πολλές πριονιές και θέλει να κάνει (αρχικά κάπως) επίπεδη όλη την επιφάνεια της ταστιέρας . Χρησιμοποιεί γυαλόχαρτο Ρ 40 κολλημένο σε κατάλληλο προφίλ αλουμινίου .
Από το 13 : 33 μέχρι το 17 : 00
Βλέπει ότι υπάρχουν ακόμα κάποιες βαθειές πριονιές που αντιστέκονται . Περνά από πάνω τους πάλι το κρυσταλλάκι . Ελέγχει με τη ρίγα να δει πόσο επίπεδη έγινε η επιφάνεια . Παρατηρεί ότι το ξύλο της ταστιέρας είναι λίγο πιο παχύ στις δυο άκρες . Το κατεβάζει τοπικά με χοντρό γυαλόχαρτο Ρ 40 κολλημένο σε μικρό τάκο . Ελέγχει πάλι και είναι σχεδόν εντάξει . Με γυαλόχαρτο Ρ 120 κολλημένο σε μακρύ αλουμινένιο προφίλ περνά την επιφάνεια του ξύλου σε όλο το μήκος της . Εγινε επίπεδη η μια πλευρά , όλα εντάξει ως εδώ .
Από το 17 : 16 ως το 22 : 22
Γυρίζει τη ταστιέρα από την άλλη πλευρά .Το ξύλο είναι ο γνωστός πολύ σκληρός έβενος , έχει αρχικό πάχος 10 χιλιοστά και για να “φάει” τα 4 χιλιοστά που θέλει , είναι εξαιρετικά κουραστικό να δουλευτεί στο χέρι . Στο 18 : 09 δουλεύει λίγο με το ροκάνι ελαφρώς λοξά και με την κόψη του μαχαιριού μόλις να εξέχει από το πέλμα . Συνεχίζει την εργασία με τη μικρή πλάνη … αν και όταν καταφέρει να το κατεβάσει μέχρι τα 8, 0 χιλ τότε τη σημαδεύει με το γνωστό βοήθημα …
Β . Εργασία με μηχανήματα
Αρχικά θέλει να μειώσει το πάχος μέχρι τα 7 έως 8 χιλιοστά . Δουλεύει με τον ταινιολειαντήρα . Τα ειδικά ξυλεμπορικά καταστήματα συνήθως βάζουν κερί στις άκρες αυτών των ξύλων για προστασία του σόκορου από την υγρασία .Εχει αφαιρέσει - ξύσει πρώτα αυτό το κερί , γιατί αλλιώς στομώνει γρήγορα το γυαλόχαρτο .
Από το 29 : 08 ξεκινά και λειαίνει τη μια ακμή της ταστιέρας , με τη γνωστή πια σειρά των εργασιών και εργαλείων. Μεταλλική ξύστρα , κρυσταλλάκι , γυαλόχαρτο Ρ 40 κολλημένο στο αλουμινένιο προφιλ , έλεγχος της ευθύτητας με τη ρίγα . Η εργασία αυτή είναι απαραίτητη για τη χάραξη των τάστων μετά.
Από το 32 : 08 ως το τέλος . Αλλοι τρόποι .
Κοπή σε μεγάλη κορδέλα ( τούτη εδώ φοράει λάμα για κοπή σιδήρου )
Λέπτυνση με τριβείο τυμπάνου ( φτιαγμένο σε μηχάνημα τόρνου )
Ξεχονδριστήρας , μεγάλη πλάνη ξύλου .
Αποστολή από: Ιωσήφ Τορρένς στις Οκτωβρίου 25, 2021, 10:56:28 μμ
Ορθογώνιασμα στην αρχή της ταστιέρας . Σημειώνουμε τις αποστάσεις των τάστων
( cejuela = nut = επάνω κοκαλλάκι , αρχή της ταστιέρας )
Απλές , γνωστές εργασίες .
Για να χαράξω με το ψιλό μολύβι τα τάστα , είτε στο χαρτί , είτε απ΄ευθείας επάνω στην ταστιέρα
με έχει βοηθήσει πολύ , ένα αρχείο excel από τον φίλο Γιάννη Καραβασίλη . Η ευκολία του για μένα είναι
ότι δίνει δυο μόνο δεκαδικά ψηφία στις μετρήσεις κι όχι τρία που δίνει το Stewmac που με μπερδεύουν .
Αποστολή από: Ιωσήφ Τορρένς στις Οκτωβρίου 26, 2021, 12:39:20 μμ
Κόβει τα αυλάκια για τα τάστα
---------------------------------------------------------------------------------------------------------------------------------------------------------------
Αρχικά δυο λόγια για το βοήθημα αυτής της κοπής https://www.youtube.com/watch?v=wr9-l6bDnSo (https://www.youtube.com/watch?v=wr9-l6bDnSo)
Χρειάζεται έναν ξύλινο απλό οδηγό κοπής κι ένα κατάλληλο πριόνι που να κόβει με ακρίβεια μόνο κάθετα και σε συγκεκριμένο βάθος . Εχουν προηγηθεί οι απαραίτητες δοκιμές - μετρήσεις σε σκληρά ξύλα και με τα τάστα που χρησιμοποιεί . Βρήκε ότι μπορεί να φτιάξει ένα “πριόνι” που να κόβει καλά τον έβενο , αν έχει μια μικρή , λεπτή , λάμα για κοπή σιδήρου . Στο 18 : 06 ανοίγει με δισκάκι τύπου dremel το αυλάκι για τη λάμα . Χρησιμοποιεί κόλλα δυο συστατικών . Προσέχει να ενθέσει τη λάμα με τη “σωστή” κατεύθυνση των δοντιών . Το ελευθερο ύψος της λάμας , είναι ίσο με το ύψος που έχει το πόδι του τάστου .
----------------------------------------------------------------------------------------------------------------------------------------------------------------
Ξεκινώντας
Από το 2 : 28 μέχρι το 5 : 35
Τοποθετεί μέσα στο βοήθημα την ταστιέρα με τα σημάδια των θέσεων για τα τάστα . Ελέγχει αν το σημάδι της μολυβιάς αντιστοιχεί ακριβώς με τη χαραγή στη βάση του βοηθήματος . Κόβει την ακμή μόνο λίγο έξω έξω . Σηκώνει το πριόνι και ελέγχει να δεί αν η δοκιμαστική πριονιά , έγινε πάνω στη μολυβιά . Αν την “εσβησε”. Αν είναι εντάξει , τότε ολοκληρώνει κανονικά την κοπή .
Αν δεν συμπίπτει η αρχική λοξή πριονιά με τη μολυβιά , τότε διορθώνει τη θέση του ξύλου , χτυπώντας πολύ ελαφρά δεξιά ή αριστερά με το κατάλληλο σφυράκι . Ελέγχει , πάλι , αν είναι οk , κόβει , προχωράει και τελειώνει .
Αποστολή από: Ιωσήφ Τορρένς στις Οκτωβρίου 27, 2021, 11:23:43 μμ
Κοπή της ταστιέρας ( δεξιά , αριστερά και κάτω )
Από την αρχή μέχρι το 11 : 25
Αρχικά τρίβει την επιφάνεια της ταστιέρας με γυαλόχαρτο Ρ 80 . Ενδιάμεσα τρίβει με πολύ ψιλό σύρμα και μετά με μια μικρή υφασμάτινη μπάλα που βγάζει μια άσπρη πούδρα ( polvo pomes ) . Στη συνέχεια , αλλά χωρίς να μας δείχνει , λέει ότι περνά την επιφάνεια με άλλα ψιλά γυαλόχαρτα μέχρι Ρ 500 .
Προσέχει να μην ξεφύγει από τον άξονα συμμετρίας και αντιγράφει το περίγραμμα της ταστιέρας από το template επάνω στο ξύλο . Ενας τρόπος για να κόψει τις λοξές γραμμές είναι να στερεώσει ένα μακρύ ορθογώνιο μεταλλικό οδηγό επάνω στο ξύλο , στη μολυβιά και να χρησιμοποιήσει το δικό του diy καμπυλωτό πριόνι ( serrucho curvo από το 10 : 14 και μετά : https://www.youtube.com/watch?v=c7FXqI1Mtus (https://www.youtube.com/watch?v=c7FXqI1Mtus) )
Ενας άλλος τρόπος . “ Ελεύθερη ” κοπή στο δισκοπρίονο πάγκου ...
Αναγνωρίζει ότι η ελεύθερη κοπή στο δίσκο έχει ατέλειες . Ευτυχώς , έκοψε λίγο πιο έξω από τη γραμμή . Θα το διορθώσει με χοντρό γυαλόχαρτο Ρ 40 κολλημένο σε προφίλ αλουμινίου . Ελέγχει την ευθύτητα με τη ρίγα .
Φτάσαμε στο 13 : 30
Οσα περιγράφει από το 17 : 27 και μετά , ίσως θα έπρεπε να είναι ένα άλλο ξεχωριστό βήμα που θα είχε τη λογική ακολουθία να μας το δείξει σε μια σχεδόν ολοκληρωμένη κατασκευή του ηχείου με το μανίκι . Γιατί τώρα εμφανίζει ουρανοκατέβατη μια ημιτελή κιθάρα επάνω στην οποία τοποθετεί το ξύλο της ταστιέρας και ελέγχει πολύ προσεκτικά τα κέντρα και τον άξονα συμμετρίας , για να σημαδέψει και να κόψει το κυκλικό τμήμα στην απόληξη. Ομως , χωρίς να τον γνωρίζω προσωπικά , τον συμπαθώ και τον συγχωρώ !
Αποστολή από: Ιωσήφ Τορρένς στις Οκτωβρίου 28, 2021, 08:58:04 μμ
Τοποθέτηση των τάστων
Οπως είδαμε από πριν , έχει φροντίσει έτσι ώστε τα αυλάκια να έχουν το “σωστό” πλάτος και βάθος για τα τάστα που χρησιμοποιεί . Η εργασία τοποθέτησης προχωράει ομαλά . Μόλις βάλει τα τάστα ( στο 8 : 17 ) τα πιέζει με σφιγκτήρες όλα μαζί ανάμεσα σε δυο επίπεδα χοντρά ξύλα ( ρετάλια από πάγκο κουζίνας ) Μετά στάζει στις άκρες μια σταγόνα κυανοακρυλική κόλλα και από τις δυο πλευρές .
Paso 55 provisional - Ajuste de los trastes al canto del diapasón : https://youtu.be/QrDl296Zfqc
Λιμάρισμα τάστων στις ακμές της ταστιέρας
Paso 56 provisional - Remate final de los cantos del diapasón : https://youtu.be/PIYfJCyncg8
Τελικό πέρασμα με γυαλόχαρτο ( κάθετα και υπό γωνία )
Αποστολή από: Ιωσήφ Τορρένς στις Οκτωβρίου 31, 2021, 09:31:22 μμ
Προετοιμασία του διακοσμητικού κάτω στην ένωση των πλαϊνών και της σόλας για το τακούνι
Από την αρχή ως το 5 : 21
Συνήθως , στις κλασικές κιθάρες , το διακοσμητικό που τοποθετείται κάτω στην ένωση των πλαϊνών γίνεται στο ίδιο πλάτος και με το ίδιο ξύλο όπως το αντίστοιχο που ενώνει τα δυο μισά κομμάτια της πλάτης . Οχι πάντα όμως . Υπάρχουν και παραλλαγές !
Από το 7 : 20 ως το 21 : 18
Κολλάει τα φιλετάκια στο ξυλάκι της ένωσης και στη σόλα για το τακούνι . Απλά , εύκολα πράματα .
Από το 23 : 29 ως το τέλος
Γυαλόχαρτο , ξύστρα , να φύγει η κόλλα , να το περιποιηθεί , να φανούν οι γραμμές .
Paso 58 - Otra forma de ajuste de los aros al tacón del mástil : https://youtu.be/nNruAMbHSDM
Προσαρμογή των πλαϊνών στο τακούνι
Παραλλαγή στο βήμα 48 . Απλά εδώ αντιγράφει τη σχισμή του τακουνιού απευθείας στο πλαϊνό κι όχι σε χαρτονάκι .
Θεωρεί πιο ασφαλή όμως τον τρόπο με το χαρτονάκι . Γιατί με αυτό , αν του βγεί λίγο λάθος , μπορεί να το ελέγξει και να το διορθώσει εύκολα , πριν αντιγράψει την καμπύλη στο πλαϊνό .
Paso 59 - Corte de los aros a la largura adecuada : https://youtu.be/_DjuZt1l5Qs
Κοπή των πλαϊνών στο κατάλληλο μήκος
Τοποθετεί στη σολέρα το σετ τακούνι – μανίκι , προσεκτικά , καλά κεντραρισμένο και το στερεώνει με ένα σφικτήρα.
Προσαρμόζει τα λυγισμένα πλαϊνά στο τακούνι και στη σολέρα . Οπου δεν έχουν καλή επαφή με τις γωνίες , βάζει μικρούς σφιγκτήρες και τακάκια από μέσα .
Κάτω στο τελείωμα τα πλαϊνά επικαλύπτουν λίγο το ένα , το άλλο .
Από τον άξονα συμμετρίας της σολέρας μεταφέρει το κέντρο στο πλαϊνό , σημειώνει , κόβει και ολοκληρώνει .
Τα επόμενα βήματα θα είναι ζωηρά . Θα ασχοληθεί με το μοντάρισμα !
Αποστολή από: Ιωσήφ Τορρένς στις Νοεμβρίου 03, 2021, 07:47:24 μμ
Κολλάει στο καπάκι τα αρμονικά καμάρια τύπου βεντάλιας
Από την αρχή μέχρι το 9 : 15
Η σκαμμένη σολέρα που είδαμε στα βοηθήματα ( σελ. 2 , απάντηση # 19 ) κατασκευάστηκε για κιθάρα flamenco . Για να φτιάξει κλασική κιθάρα με αυτή τη σολέρα , έκανε δυο μικρές αλλαγές στη γεωμετρία της .
Μετά , σημειώνει τον άξονα συμμετρίας επάνω στους δυο καπλαμάδες που έβαλε στην περιοχή της μικρής καμπάνας και τους στερεώνει με χαρτοταινία .
Από το 9 : 20 ως το 12 : 00
Τοποθετεί το template επάνω στο καπάκι . Ταιριάζουν ακριβώς . Σημειώνει με το μολύβι μέσα στις μικρές τρύπες του template , τις θέσεις όπου θα κολλήσει τα μικρά καμάρια στο καπάκι . Οι άνω απολήξεις αυτών των καμαριών φτάνουν κοντά , αλλά δε συνδέονται με το εγκάρσιο καμάρι που θα πάει κάτω από την ηχητική τρύπα . Προτιμά να τα φτιάχνει έτσι γιατί θέλει να πάλλεται - όσο γίνεται - πιο ελεύθερα το καπάκι στην περιοχή της μεγάλης καμπάνας . Τοποθετεί τη σολέρα στη γνωστή μας πρέσα https://www.youtube.com/watch?v=9bcZcGY0SPo (https://www.youtube.com/watch?v=9bcZcGY0SPo) και μετά βάζει και το καπάκι μέσα στη σολέρα .
Από το 12 : 10 ως το 27 : 27
Θυμίζουμε ότι θέλει το καπάκι του να έχει αρκετή καμπυλότητα ( R = 6000 mm ) . Γι αυτό έφτιαξε όπως είδαμε στο βήμα 23 https://www.youtube.com/watch?v=fNWPG9SS8co (https://www.youtube.com/watch?v=fNWPG9SS8co) ξεχωριστά και ολοκληρωμένα από πριν , τα μικρά αυτά καμάρια που ετοιμάζεται τώρα να τα κολλήσει . Αν έφτιαχνε ένα επίπεδο καπάκι όλα θα ήταν πιο απλά , πιο εύκολα . Εχει αριθμήσει όλα τα καμαράκια , έχει σημειώσει στο καπάκι τη θέση που θα κολλήσει το καθένα και ξεκινά .
Για να κολλήσει καλά το κάθε καμαράκι και να πιέσει το καπάκι να φτάσει μέχρι κάτω στο βαθούλωμα της σολέρας χρησιμοποιεί αρχικά , εκείνα τα σωληνωτά μπαστούνια με το ελατήριο . Τα είδαμε στα βοηθήματα https://www.youtube.com/watch?v=5l5fRS12fRo (https://www.youtube.com/watch?v=5l5fRS12fRo) . Κάθε καμαράκι χρειάζεται τρία τέτοια μπαστούνια . Δεν έχει τόσα πολλά , γι αυτό χρησιμοποιεί και βέργες από ξύλο ή από καλάμι μπαμπού . Στήθηκε ένα μικρό δάσος από μπαστούνια !
Από το 28 : 00 και μετά
Την επόμενη μέρα , γίνεται πολύ ομιλητικός . Μεταφέρω ορισμένες παρατηρήσεις του , τις πιο ενδιαφέρουσες , κατά τη γνώμη μου .
Στο παρελθόν είχε δοκιμάσει άλλους διαφορετικούς τρόπους για τα καμάρια στο καπάκι , αλλά δεν έμεινε ευχαριστημένος . Κατά την προσωπική του γνώμη , αυτό το καμάρωμα ( τύπου βεντάλιας ) , έτσι όπως είδαμε να το φτιάχνει , δίνει μεγαλύτερη ένταση στον ήχο . Ασφαλώς , για τον τελικό ήχο του οργάνου δε μετράει μόνο η ένταση της φωνής , ωστόσο δίνει μεγάλη σημασία σε αυτή την παράμετρο.
Επίσης θα μπορούσε να κάνει λίγο πιο κοντά αυτά τα καμαράκια και να προσθέσει στο κάτω μέρος της μεγάλης καμπάνας τα δυο λοξά καμάρια που συνήθως τοποθετούνται . Δεν το φτιάχνει έτσι όμως , γιατί αυτά τα δυο λοξά καμάρια θα κάνουν το καπάκι λίγο πιο άκαμπτο , πράγμα , που προσπαθεί να αποφύγει .
Κατά τη γνώμη του , πάντα , η διατομή αυτών των καμαριών και το πάχος του καπακιού είναι δυο μεγέθη που επιλέγει να δουλεύουν , ας πούμε , αντιστρόφως ανάλογα . Σε ένα κάπως παχύ καπάκι βάζει πιο λεπτά καμάρια , ενώ σε ένα πιο λεπτό καπάκι (οριακά στο 1,8 mm) κολλάει πιο παχειά καμάρια . Αυτό το αντιστάθμισμα βέβαια γίνεται μέσα σε κάποια περιορισμένα , λογικά όρια διαστάσεων .
Ολη αυτή την προσπάθεια για ένα καπάκι που θέλει να το κάνει να πάλλεται , όσο γίνεται , όσο τεχνικά επιτρέπεται , πιο ελεύθερα , εκείνος την ονομάζει efecto tambor . Παρομοιάζει δηλαδή το καπάκι της κιθάρας με την παλλόμενη μεμβράνη ενός τυμπάνου .
Στο 45 : 29 και στο 45 : 47 βλέπουμε τη καμπυλότητα που κατάφερε να δώσει στο καπάκι .
Αποστολή από: Γρηγόρης Μαυρακης στις Νοεμβρίου 03, 2021, 09:03:48 μμ
Αποστολή από: Ιωσήφ Τορρένς στις Νοεμβρίου 03, 2021, 10:35:53 μμ
Αποστολή από: Silvestro στις Νοεμβρίου 04, 2021, 05:54:30 πμ
τωρα επειδη βαζει και το καπλαμα στην ενωση (καπακι-μπρατσου) + 1 χιλ. , παει συνολο (το αρχικο σκαψιμο + καπλαμαδες) στα 3.5.
μετα βαζει μετα στη μερια του μπρατσου (εκει που ξεκιναει το κεφαλι δηλ..) 1,5 χιλ , για να μειωσει τα 3.5
οποτε 3.5χιλ-1.5χιλ. = 2 χιλ.
σουπερ, αλλα προφανως τη σολερα την εχει σκαψει πρωτιστως για φλαμενγκες και μετα οταν φτιαχνει καμια κλασικη προσθετει-αφαιρει καπλαμαδακια κατα το δοκουν
Αποστολή από: Silvestro στις Νοεμβρίου 04, 2021, 06:01:11 πμ
ισως η σολερα ειναι περισσοτερο προορισμενη οπως ειπα πιο πανω για φλαμενγκες, ισως δεν ειναι σκαμενη σωστα στη περιοχη του καβαλαρη, ισως, ισως....
και προσπαθει να φερει τις αποστασεις ετσι.
η σολερα η την σκαβεις η δεν τη σκαβεις , γνωμη μου.
το καλυτερο για μενα ηταν να μη σκαψει, και να φτιαξει μονο 2 καπλαμαδακια διαφορετικου υψους, (με κενο στη περιοχη του καβαλαρη) στο περιγραμμα σωματος (ενα κλασικης ενα φλαμενγο) και να εναλλασει μονο αυτα αναλογα τη κατασκευη.
Αποστολή από: Γρηγόρης Μαυρακης στις Νοεμβρίου 04, 2021, 09:56:39 μμ
Αποστολή από: Ιωσήφ Τορρένς στις Νοεμβρίου 05, 2021, 12:17:27 πμ
Κολλάει το μανίκι στο καπάκι
Από την αρχή ως το 5 : 00
Αρχικά τοποθετεί το καπάκι στη σολέρα και ελέγχει πολύ προσεκτικά τα κέντρα . Πρέπει να είναι σίγουρος ότι το καπάκι είναι καλά κεντραρισμένο γιατί αν ξεφύγει τώρα έστω και λίγο , μετά , αυτή η όποια μικρή εκτροπή πολλαπλασιάζεται και βγάζει μάτι όταν έρθει η στιγμή να τοποθετήσει τη γέφυρα .
Από το 5 : 14 ως το 6 : 08
Τοποθετεί το μανίκι στη σολέρα . Ελέγχει πάλι με προσοχή τα κέντρα στην ένωση και πάνω στην άκρη .
Από το 7 : 47 ως το 18 : 18
Βάζει αρκετή κόλλα στο τακούνι , κολλάει , επαναλαμβάνει τους προηγούμενους ελέγχους με τα κέντρα , σφίγγει λίγο λίγο με το σφιγκτήρα , προσέχει γιατί γλιστράει , το επαναφέρει στη σωστή θέση . Καθαρίζει την κόλλα , ελέγχει πάλι τα κέντρα , σφίγγει λίγο ακόμα , ξανακαθαρίζει την κόλλα ... Φροντίζει ο μεγάλος σφιγκτήρας να πιέζει το τακούνι , στο τμήμα εκείνο που θα είναι μέσα στο ηχείο , όχι στο απέξω . Θα το αφήσει έτσι 24 ώρες να στεγνώσει η κόλλα .
Αποστολή από: Ιωσήφ Τορρένς στις Νοεμβρίου 06, 2021, 06:35:34 μμ
Κόλληση των πλαϊνών στο τακούνι του μάνικου
Από την αρχή ως το 8 : 32
Εχει περάσει μόνο μια ώρα από την προηγούμενη κόλληση . Δεν υπάρχει πρόβλημα . Προχωρά στα πλαϊνά .
Πριν κολλήσει , δοκιμάζει για να δει αν το πλαϊνό εφαρμόζει καλά μέσα στο τακούνι . Εν στεγνώ ( dry fit ) . Βάζει λίγη λευκή ξυλόκολλα σ΄ένα μικρό πιατάκι , ρίχνει λίγη ώχρα , μια σταγόνα κόκκινο βερμιλιόν και ανακατεύει για να πάρει η κόλλα ένα χρώμα που να μοιάζει κάπως με εκείνο των ξύλων . Με το στρογγυλό πινέλο περνάει κόλλα στο τοίχωμα του τακουνιού .
Με ένα πιο μικρό λεπτό πλατύ πινελάκι περνάει κόλλα μέσα στη σχισμή του τακουνιού , στην άκρη του πλαϊνού καθώς και λίγο από τη μέσα πλευρά του . Προσαρμόζει μέσα στη σχισμή το πλαϊνό και το κολλάει . Ελέγχει να δεί αν εφάπτεται καλά με το καπάκι . Για να μη ξεφύγει το πλαϊνό από τη θέση του , εκεί στις μεταλλικές γωνίες , βάζει ένα τακάκι από μέσα και το ασφαλίζει με σφιχτηράκια .
Από το 8 : 53 ως τo 13 : 46
Το πλαϊνό έχει πάχος 1,9 με 2,0 χιλιοστά . Πιέζει με το χέρι το πλαϊνό από μέσα , εκεί δίπλα στο τακούνι . Δεν τον ικανοποιεί εσωτερικά η συναρμογή . Ξέφυγε κάπως η σχισμή κι έγινε λίγο πιο ανοιχτή . . Συμπληρώνει το μικρό αυτό κενό με καπλαμαδάκια που τα κολλάει από μέσα . Προσαρμόζει δυο κατάλληλους τάκους , έναν έξω , ένα μέσα και πιέζει με το σφιγκτήρα .
Στο 15 : 38
Μας δείχνει ότι το καπάκι κόπηκε λίγο πιο μέσα στην ημιπεριφέρεια της μεγάλης καμπάνας Το πλαϊνό πάει και κάθεται ανάμεσα στις γωνίες και στο καπάκι … Ευτυχώς όμως είναι λάθος που διορθώνεται . Μετά λίγο με τα peones από μέσα , λίγο με το κάτω τακούνι θα το φέρει εκεί που πρέπει . Στα εξήντα επτά του χρόνια δεν μπορεί να έχει τα μάτια και τα χέρια που είχε . Μας ζητάει να καταλογίσουμε τα λάθη του , στις αδυναμίες της ηλικίας του .
Από το 22 : 26 ως το τέλος
Κόβει τα πρόσθετα καπλαμαδάκια και καθαρίζει τον αρμό από τις κόλλες .
Λίγη κόλλα έμεινε κάτω κάτω θα την καθαρίσει κι αυτή .
Επανάληψη της ίδιας εργασίας και για το άλλο πλαϊνό . Χωρίς ιδιαίτερες δυσκολίες .
Αποστολή από: Γρηγόρης Μαυρακης στις Νοεμβρίου 06, 2021, 09:48:54 μμ
Αποστολή από: Ιωσήφ Τορρένς στις Νοεμβρίου 07, 2021, 08:17:30 πμ
Προσαρμογή / στερέωση των πλαϊνών στη σολέρα
Ουσιαστικά χρησιμοποιεί τη σολέρα , τις μεταλλικές γωνίες , και τα τακάκια που φτιάχνει για να στήσει κάτι σαν
“καλούπι” . Μέσα σε αυτό θα στερεώσει τα πλαϊνά και θα “χτίσει” όλη την κιθάρα σε μια σταθερή βάση εργασίας.
Από την αρχή μέχρι το 6 : 56
Τακάκια :
Ονομάζει με αριθμούς τις γωνίες και τακάκια για να έχουν αντιστοιχία μεταξύ τους .
Οπου χρειάζεται τα καμπυλώνει με το γυαλόχαρτο για να έχουν καλύτερη εφαρμογή με την καμπύλη του πλαϊνού .
Το πλάτος τους : Λίγο πιο πλατύ από το πλάτος της μεταλλικής γωνίας που είναι απέξω .
Το μήκος τους : Τόσο , όσο χρειάζεται ώστε να χωράνε τα peones από κάτω και το kerfing από πάνω .
Συνέχεια μέχρι το 18 : 55
Δεν έχει όσα μικρά μεταλλικά σφιχτηράκια του χρειάζονται . Φτιάχνει κάποια από κόντρα πλακέ σε σχήμα “Π” .
Αν βάλει τους γνωστούς σφιγκτήρες , θα εξέχουν πολύ από το περίγραμμα και θα είναι κάπως άβολη η εργασία .
Τελειώνοντας
Ελέγχει το πλαϊνό να “πατάει” καλά στο καπάκι , γύρω γύρω .
Προσέχει το τοίχωμα του πλαϊνού να έρχεται πρόσωπο με το πάχος του καπακιού .
Αποστολή από: Ιωσήφ Τορρένς στις Νοεμβρίου 07, 2021, 09:54:05 μμ
Κολλάει το πίσω τακούνι
Οπως θα δούμε , δίνει ιδιαίτερη προσοχή σε ορισμένες λεπτομέρειες που είναι καθοριστικές για να πετύχει μια αξιόπιστη δυνατή κόλληση .
Από την αρχή μέχρι το 3 : 28
Η κατά μήκος καμπυλότητα που έδωσε στο καπάκι , ξεκινά βέβαια από το όριό του . Αυτό κάνει λίγο
προβληματική την καλή επαφή που θέλουμε να έχει το τακούνι τόσο με το καπάκι , όσο και με το πλαϊνό .
Λειαίνει με χοντρό γυαλόχαρτο λίγο λοξά , τη βάση του τακουνιού κι όλα εντάξει .
Το τακούνι , ως προς το ύψος , θα το κόψει 5 χιλιοστά πιο πάνω από το ύψος των πλαϊνών . Το αφήνει
τώρα λίγο πιο ψηλό , γιατί μετά , για τη διαμόρφωση της καμπύλης στην πλάτη , χρειάζεται να έχει λίγο
παραπάνω “ψαχνό” εκεί στο τελείωμα του τακουνιού .
Από το 9 : 27
Τοποθετεί το τακούνι στη θέση του , καλά κεντραρισμένο , σπρώχνει ελαφρά προς τα μέσα τα πλαϊνά για
να πατήσουν επάνω στο καπάκι και το κολλάει . Βάζει πρώτα ένα μεγάλο σφιχτήρα να πιέζει κατακόρυφα.
Αργά , γιατί η κόλλα γλιστρά , ξεφεύγει , το επαναφέρει , πιέζει λίγο , περιμένει …
Χρησιμοποιεί από τη έξω πλευρά τον καμπυλωμένο τάκο
( βοήθημα https://www.youtube.com/watch?v=Pg_Uays_7Rs (https://www.youtube.com/watch?v=Pg_Uays_7Rs) )
κι έναν απλό τάκο από τη μέσα πλευρά . Βάζει το δεύτερο μεγάλο σφιχτήρα .
Πιέζει λίγο , ελέγχει και μετά από λίγο ξανά κλπ .
Από το 14 : 36 ως το 14 : 58 τοποθετεί τη μεταλλική γωνία , ελέγχει , είναι ικανοποιημένος !
Την επόμενη μέρα βγάζει τους σφιχτήρες , ελέγχει πάλι με τη γωνία , όλα πήγαν καλά !
Αποστολή από: Ιωσήφ Τορρένς στις Νοεμβρίου 08, 2021, 09:31:40 μμ
Κολλάει τα μεγάλα εγκάρσια καμάρια στο καπάκι
Στα πρώτα 22 λεπτά σχολιάζει γενικά την πορεία της κατασκευής μέχρι τώρα . Από όσα λέει , νομίζω ότι υπάρχει ένα σημείο άξιο αναφοράς . Αυτή η κατασκευαστική συνήθεια που έχει , να ολοκληρώνει πρώτα ένα ένα , ξεχωριστά τα μικρότερα επιμέρους τμήματα και μετά να τα κολλά μεταξύ τους , ή σε κάποιο άλλο μεγαλύτερο , δεν προέκυψε έτσι ξαφνικά από διάθεση νεωτερισμού . Ηταν μια επινόηση που γεννήθηκε από την ανάγκη να διευκολύνει τους πολλούς νεαρούς μαθητές του , παλιά , όταν μαζί με ένα συνάδελφό του είχαν σχολείο οργανοποιίας . Φαίνεται ότι όντως έτσι τα κατάφερναν καλύτερα οι μαθητές . Τελικά με τον καιρό , του άρεσε αυτή η ιδέα , την εφαρμόζει και στις δικές του κιθάρες , σχεδόν σε όλα τα βήματα της κατασκευής.
Θυμίζουμε από το βήμα 25 https://www.youtube.com/watch?v=lZSA4jyRD-U (https://www.youtube.com/watch?v=lZSA4jyRD-U)
1. Εχει φτιάξει τα εγκάρσια καμάρια για το καπάκι και σχεδόν ολοκληρωμένα εκείνα της πλάτης .
2.
Θεωρεί πιο ασφαλές τα εγκάρσια καμάρια να πατάνε στις ενισχύσεις των πλαϊνών , παρά στα peones του καπακιού ή στα kerfing της πλάτης . Και κάτι ακόμα . Οι πιο πολλές κιθάρες που έχει επισκευάσει είχαν - μεταξύ των άλλων - σοβαρές ζημιές και στα πλαϊνά τους . Κρίνει , ότι με αυτόν τον τρόπο ενισχύονται καλύτερα τα πλαϊνά.
Από το 22 : 12 μέχρι το 40 : 53
Απο το template είχε σημειώσει με το μολύβι πάνω στη σολέρα τις θέσεις για τα καμάρια .
Πρέπει να μεταφέρει αυτές τις θέσεις επάνω στην επιφάνεια του καπακιού , καθώς και στα πλαϊνά . Τοποθετεί το καμάρι που θα μπεί κάτω από την ηχητική τρύπα επάνω στα χείλη των πλαϊνών . Το είχε κάνει λίγο πιο μακρύ . Σημειώνει δεξιά - αριστερά εκεί που θα το κόψει , λίγο λοξά για να εφάπτεται καλά στην καμπύλη του πλαϊνού . Πήρε κι έκοψε έναν οδηγό για συρτάρι και τον χρησιμοποιεί σα ρίγα μεταβλητού μήκους για να ελέγξει αν το μήκος που σημείωσε έχοντας το καμάρι πάνω στα χείλη , είναι το ίδιο και κάτω στο καπάκι . Είναι !
Τις άκρες από το καμάρι τις “τρώει” λίγο λίγο στο τριβείο δίσκου . Ελέγχει το καμάρι μέχρι να το φέρει στο ακριβές μήκος και στη σωστή θέση .
Από το 41 : 14 ως το τέλος
Για να μετρήσει πόσο θα κόψει το καμάρι που πάει πάνω από την τρύπα , χρησιμοποιεί τον οδηγό για συρτάρι. Λίγο παρακάτω λέει και δείχνει ότι για να υπολογίσει το ακριβές μήκος που θα κόψει το κάθε καμάρι , μπορούσε να χρησιμοποιήσει δοκιμαστικά κι ένα απλό πρόχειρο ξυλάκι . Αυτά τα δυο καμάρια πάνω και κάτω από την ηχητική τρύπα δεν έχουν καμπύλη .
Στο 46 : 14 ανεβάζει λίγο το “ταβάνι” της πρέσας γιατί τούτα τα καμάρια είναι σαφώς πιο υψίκορμα από τα μικρά και θα ήταν δύσκολο να μπουν ενδιάμεσα τα σωληνωτά μπαστούνια με το ελατήριο . Ακόμα κι αν τα ζόριζε για να μπούνε η πίεση θα ήταν υπερβολική και πιθανότατα θα αφήνανε έντονα σημάδια στα καμάρια .
Αποστολή από: Ιωσήφ Τορρένς στις Νοεμβρίου 10, 2021, 06:38:23 πμ
Ενισχύσεις στην ηχητική τρύπα
Tο θέμα αυτό ήδη αναπτύχθηκε στη σελίδα 5 , με τις απαντήσεις από # 60 έως και # 67 .
Τα σανιδάκια που βάζει ο οργανοποιός εδώ , έχουν μήκος 10,5 εκ , πλάτος 3,5 εκ και πάχος 5,0 χιλ
Αποστολή από: Ιωσήφ Τορρένς στις Νοεμβρίου 10, 2021, 07:29:59 μμ
Τοποθέτηση , κόλληση των peones
Eίδαμε πώς φτιάχνει τα peones στο βήμα 28 , στη σελίδα 5 # απάντηση 71 :
Πατούρες ενίσχυσης στα χείλη του σκάφους https://www.youtube.com/watch?v=nqB2aWxSjug (https://www.youtube.com/watch?v=nqB2aWxSjug)
Από το 4 : 06 ως το τέλος
Ξεκινά και κολλάει τα τριγωνικά κομματάκια στην περίμετρο της μεγάλης καμπάνας . Βάζει εκείνα στα οποία έχει δώσει μια ελάχιστη κλίση για να έχουν καλύτερη επαφή με το καμπυλωμένο καπάκι . Αν και πιέζει ελαφρά για να κολλήσει το κάθε κομματάκι , αισθάνεται ότι μετατοπίζεται κάπως ελάχιστα το όλο σύστημα . Επαναφέρει ένα σωληνωτό εντατήρα να πιέζει το καπάκι στο κέντρο , εκεί στο μεσαίο καμάρι κι έχει το κεφάλι του ήσυχο.
Μια μακριά τσιμπίδα βοηθάει πολύ για να φτάσει να κολλήσει τα κομματάκια στα δυσπρόσιτα σημεία που δε χωράνε τα δάχτυλα . Ολοκληρώνοντας βλέπουμε ότι ήδη έχει κολλήσει μερικές ενισχύσεις ( κολωνάκια ) εσωτερικά στα πλαϊνά . Θα τα δούμε καλύτερα στο επόμενο βήμα .
Αποστολή από: Ιωσήφ Τορρένς στις Νοεμβρίου 12, 2021, 11:58:51 μμ
Κόλληση των ενισχύσεων στα πλαϊνά
Από το 2 : 56 μέχρι το 9 : 20
Κάνει μια ενδιαφέρουσα παρομοίωση δομικού χαρακτήρα .
Θεωρεί ότι όλο το ηχείο είναι ένας χτισμένος χώρος , όπου το κάθε τμήμα του αναλαμβάνει έναν πολύ συγκεκριμένο “οικοδομικό” ρόλο . Το καπάκι είναι η “οροφή” , που υποστηρίζεται από τα εγκάρσια καμάρια , τα “δοκάρια” , που κι αυτά με τη σειρά τους στηρίζονται στις ενισχύσεις των πλαϊνών , τις “κολώνες” . “ Τοίχους” , “δάπεδο” και “θεμέλια” , εύκολα τα μαντεύουμε .
Με αρχιτεκτονική επιμέλεια φτιάχνει ένα μικρό “κιονόκρανο” για να συνδέσει την “κολώνα” με το “δοκάρι”.
Από το 9 : 21 μέχρι το 13 : 50
Μετράει πάνω και κάτω για να γνωρίζει σε πόσο μήκος χρειάζεται για να κόψει το κολωνάκι . Ετοιμάζει και τα κατάλληλα μικρά ξύλινα βοηθήματα για να πιέσει με το σφιγκτήρα να κολλήσουν στα πλαϊνά τοιχώματα αυτά τα κολωνάκια . Φροντίζει ιδιαίτερα για την καλή εφαρμογή / πίεση εκεί στη μέση που είναι πιο κλειστή η καμπύλη.
Από το 14 :00 ως το 16 :53
Στο προηγούμενο βήμα όταν κόλλαγε τα peones , φρόντιζε να μοιράζει τις μεταξύ τους αποστάσεις , έτσι ώστε η γραμμή που είχε σημειώσει στο πλαϊνό για τη θέση της ενίσχυσης , να αντιστοιχεί στη μέση του πλάτους του peon από κάτω .
Κολλάει το πρώτο κιονόκρανο και το κολωνάκι , εκεί στη μέση , με τα κατάλληλα βοηθήματα , μέσα κι έξω .
Από το 17 : 10 ως το τέλος
Ετοιμάζεται για το επόμενο κολωνάκι . Εδώ , σε αυτή τη θέση δεν έχει καμάρι το καπάκι , οπότε δε χρειάζεται να φτιάξει και κιονόκρανο . Κόβει λίγο με το σκαρπελάκι από πάνω το peon για να πατήσει καλά το κολωνάκι . Κολλάει όπως πριν κι έτσι σιγά σιγά ολοκληρώνει κι αυτή την εργασία .
Αποστολή από: Silvestro στις Νοεμβρίου 13, 2021, 06:03:30 πμ
τωρα για αυτο το βημα:
λεω γω τωρα.... αφου δεν εχει κολλησει τα κερφινγκ στη πλατη, γιατι δε βαζει τα στηριγματα να ακουμπουν στη πλατη; (δηλ να τα κανει λιιιιγο μεγαλυτερα απ το υψος των πλαϊνων, το οποιο θα το φαει μετα και να τρεξει το κερφινγκ αναμεσα). ετσι θα εχουν καλυτερη στηριξη τα δοκαρια, μιας κ δεν θα πατανε στο δεκατο του χιλιοστου πανω στα κερφινγκ (πανω δηλαδη στο σοβατεπι στα πλακακια) αλλα θα παταει ολη η επιφανεια τους πανω στη πλατη (δηλ κατω στο πατωμα). ετσι τα εκανα κ εγω παλια (δηλ αναμεσα στα κερφινγκ), αλλα αλλιως ειναι καλυτερα (οπως ειδα στη πραξη). το ειχα παρατηρησει σε κιθαρα σπουδαιου κατασκευαστη, οπου το ειχαμε κουβεντιασει-αναλυσει. με επεισε, πως να του φερω αντιρρηση αλλωστε!
Αποστολή από: Ιωσήφ Τορρένς στις Νοεμβρίου 13, 2021, 08:30:15 πμ
ΑΝ κατάλαβα αυτό που ρωτάς , νομίζω ότι ένα στιγμιότυπο από
επόμενο βήμα , το 71 , ίσως μπορεί να απαντήσει . Οπως έφτιαξε
κι έβαλε κιονόκρανο επάνω στη στέψη , αντίστοιχα φτιάχνει και
βάζει κάτω ένα "πέδιλο" στα θεμέλια .
Καλημέρα , με υγεία σε όλους !
Αποστολή από: Silvestro στις Νοεμβρίου 13, 2021, 08:44:03 πμ
προφανως εχει βαλει αντιστοιχα τα καμαρια της πλατης, να "πεσουν" πανω σ αυτα του καπακιου για να δεσουν τα στηριγματα
Αποστολή από: Ιωσήφ Τορρένς στις Νοεμβρίου 14, 2021, 08:37:04 μμ
Κολλάει τα kerfing
Από το 3 : 04 μέχρι το 14 : 28
Πάνω από το κολωνάκι δεν τοποθετεί kerfing . Aφήνει ένα κενό πλάτους 10 ,0 χιλιοστών , για να μπει εκεί μετά το καμάρι της πλάτης . Κολλάει τα kerfing 2,0 χιλιοστά πιο ψηλά από τα χείλη των πλαϊνών. Αυτή η μικρή υπερύψωση θα λειανθεί μετά έτσι ώστε , να έχει η καμπυλωμένη πλάτη καλύτερη επαφή , περιμετρικά , με τα χείλη του σκάφους . Εάν ήθελε να κάνει την πλάτη επίπεδη , τότε βέβαια θα κόλλαγε τα kerfing ίσα με το τελείωμα των πλαϊνών .
Από το 24 : 40 ως το 30 : 45
Οπως έκανε και πριν , διαλέγει ένα κομμάτι kerfing στο κατάλληλο μήκος . Αν δε βρεί , το διαμορφώνει στο μήκος που θέλει . Εδώ , όταν έβγαζε τον αυτοσχέδιο ξύλινο σφιχτήρα σχήματος “Π” , παρατήρησε ότι το πλαϊνό ξέφευγε λίγο , από την επαφή του με τη μεταλλική γωνία έξω . Κολλάει , βάζει τα μανταλάκια , επαναφέρει το “Π” και τοποθετεί μια μικρή σφήνα από μέσα για να πιέζει τα kerfing . Προσθέτει μετά , μανταλάκια δεξιά κι αριστερά από το “Π”.
Ετσι λοιπόν προχωρά μέχρι να ολοκληρώσει κι αυτό το βήμα .
Αποστολή από: Ιωσήφ Τορρένς στις Νοεμβρίου 16, 2021, 10:55:14 μμ
Διαμόρφωση πέλματος επάνω εσωτερικά στο τακούνι της ένωσης (zoque)
καθώς και κάτω στο τακούνι που ενώνει τα πλαϊνά (culata)
για να υποστηρίξουν την καμπύλη της πλάτης .
Θέλει να κάνει την πλάτη με αρκετά έντονες καμπύλες και κατά μήκος και κατά πλάτος , γιατί πιστεύει ότι βελτιώνουν τον τελικό ήχο της κιθάρας . Λέει ότι προσθέτουν sonoridad = sonority = ηχηρότητα ... και λίγο πιο συγκεκριμένα profundidad = βάθος στον ήχο . Η πλάτη λοιπόν θα πάρει τις επιθυμητές καμπύλες από τα καμάρια καθώς και από τα πέλματα των τακουνιών . Τη διαμόρφωση για αυτά τα υψίκορμα , αλλά ημιτελή καμάρια που βλέπουμε εδώ στη φωτογραφία , θα την παρακολουθήσουμε αναλυτικά στο επόμενο βήμα 71.
Σε αυτό το βήμα θα δούμε πώς διαμορφώνει τα πέλματα των τακουνιών , για να “υπακούουν” κυρίως , στην κατά μήκος επιθυμητή καμπύλη της πλάτης.
Για να πάρουμε μια ιδέα , μας δείχνει τις καμπύλες που έχει η πλάτη , από μια παλιά δική του κιθάρα . Τις ίδιες καμπύλες θα εφαρμόσει και στην πλάτη της κιθάρας που φτιάχνει εδώ βήμα , βήμα . Θυμίζουμε από τα βοηθήματα , σελίδα 1 , απάντηση # 10 , την κατασκευή οδηγών για τις διάφορες καμπύλες . https://www.youtube.com/watch?v=U-vKxZn2e8w (https://www.youtube.com/watch?v=U-vKxZn2e8w)
Θέλει να αντιγράψει στο πλάι των τακουνιών ένα τμήμα της καμπύλης , με ακτίνα 3000 χιλιοστά . Για να βάλει τον οδηγό να πατάει ακριβώς στα χείλη των πλαϊνών , επάνω και κάτω , “τρώει” πρώτα λίγο με το σκαρπέλο τα ελαφρώς υπερυψωμένα kerfing .
Ακουμπά τώρα τον οδηγό πάνω στις άκρες των πλαϊνών και δίπλα στα τακούνια . Αντιγράφει την καμπύλη στο προφιλ των πελμάτων . Με χοντρό γυαλόχαρτο Ρ 40 και δουλεύοντας λίγο κεκλιμένα τον τάκο , αρχίζει τη διαμόρφωση στο πέλμα του κάτω τακουνιού . Συνεχίζει μετά για λίγο με το τανκ . Βάζει επάνω τον οδηγό της καμπύλης , ελέγχει και βλέπει ότι χρειάζεται να το κατεβάσει λίγο λίγο ακόμα . Θα το κάνει όμως αργότερα , για να το ελέγχει καλύτερα καθώς θα διαμορφώνει και τον άλλο τάκο .
Φτάσαμε στο 27 : 13
Από το 27 : 29 μέχρι το 50 : 14 ( πραγματικός χρόνος εργασίας )
Με ένα καλά ακονισμένο σκαρπέλο διαμορφώνει αριστοτεχνικά το πέλμα από το τακούνι της ένωσης . Τα νερά του ξύλου βολεύουν , είναι παράλληλα με τη κατεύθυνση που σκάβει το σκαρπέλο . Ελέγχει με τους οδηγούς τόσο την κατά μήκος , όσο και την εγκάρσια καμπύλη . Ολα εντάξει !
Τελειώνοντας φτιάχνει και τοποθετεί στα “κολωνάκια” τα κατάλληλα διαμορφωμένα ξύλινα κομματάκια , που θα είναι τα “θεμέλια” …
Αποστολή από: Ιωσήφ Τορρένς στις Νοεμβρίου 20, 2021, 12:04:11 πμ
Α μέρος : Καμάρια πλάτης . Κοπή , διαμόρφωση , εφαρμογή , κόλληση
Ολα τα καμάρια στο μέσον τους , θα ακολουθούν την ίδια κατά μήκος καμπύλη ακτίνας 3000 χιλ.
Ταυτόχρονα όμως , κάθε καμάρι χωριστά , θα ακολουθεί και τη δική του κατάλληλη έντονη καμπύλη !
Από την αρχή ως το 4 : 35
Θυμίζουμε ότι στο βήμα 25 , σελίδα 5 https://www.youtube.com/watch?v=lZSA4jyRD-U (https://www.youtube.com/watch?v=lZSA4jyRD-U) έφτιαξε ολοκληρωμένα τα εγκάρσια καμάρια για το καπάκι και μισοτελειωμένα τα καμάρια της πλάτης . Ηρθε η ώρα να τα ολοκληρώσει κι αυτά.
Εχει φτιάξει τα καμάρια λίγο μεγαλύτερα στο μήκος και σκόπιμα , αρκετά μεγάλα στο ύψος . Αρχίζει με το καμάρι κοντά στον τάκο της ένωσης . Το βάζει στη θέση του , σημειώνει και το κόβει στο σωστό μήκος . Οι άκρες του εφάπτονται ακριβώς , χωρίς τζόγο , στα πλαϊνά .
Από το 5 : 30 ως το 13 : 55
Οπως συνήθως γίνεται , χαμηλώνει ομαλά με το σκαρπέλο τις άκρες στο καμάρι , εκεί που θα πατήσει στα “κολωνάκια” . Το βάζει στη θέση του και ελέγχει να δει τι γίνεται με τον οδηγό της καμπύλης κατά μήκος . Βλέπει ότι ο οδηγός δεν εφάπτεται στο πέλμα. Το καμάρι είναι πιο ψηλό και αρχίζει να το χαμηλώνει στο μέσον του , σκάβοντας λίγο λίγο , μια ομαλή λακκούβα με το σκαρπέλο .
Τοποθετεί πάλι τον οδηγό με την κατά μήκος καμπύλη ακτίνας 3000 χιλ έτσι ώστε η ακμή του να διατρέχει στο μέσον του πέλματος και του καμαριού . Ελέγχει και βλέπει ότι χρειάζεται να χαμηλώσει λίγο ακόμα . Επαναλαμβάνει όσες φορές χρειάζεται την ίδια διαδικασία , μέχρι να πετύχει τη ζητούμενη καλή επαφή .
Από το 15 : 35 μέχρι το 21 : 25
Θέλει τώρα να χαράξει την εγκάρσια καμπύλη στο καμάρι . Βάζει διαφορετικούς οδηγούς στη θέση που μπαίνει το καμάρι και δοκιμάζει να δει ποιός οδηγός καμπύλης ταιριάζει πιο καλά στην ακμή του πέλματος . Η καμπύλη με ακτίνα 1500 χιλιοστά δείχνει καλή , αλλά τελικά επιλέγει να εφαρμόσει τον οδηγό με καμπύλη ακτίνας 1000 χιλ. που τον ικανοποιεί καλύτερα .
Τοποθετεί το καμάρι και τον οδηγό δίπλα του να ακουμπάνε και τα δυο στο όριο των πλαϊνών και αντιγράφει με το μολύβι την καμπύλη στο καμάρι. Το ξύλο που περισσεύει , μπορεί να αφαιρεθεί σε μια πριονοκορδέλα με λεπτή λάμα , ή με το τριβείο δίσκου , ή απλά στο χέρι με τη μικρή πλάνη .
από το 22 : 20 μέχρι το 27 : 50
Τώρα που έφτιαξε σχεδόν το μισό καμάρι με αυτήν την έντονη καμπύλη , καταλαβαίνουμε γιατί έκανε αρχικά τόσο υψίκορμα τα καμάρια της πλάτης . Ηθελε να έχουν αρκετό “ψαχνό” για να μπορεί να τα διαμορφώνει άνετα με την κατάλληλη κάθε φορά καμπύλη .
Το υπόλοιπο μισό που περισσεύει θα το αφαιρέσει εύκολα , γρήγορα και με ακρίβεια στο τριβείο δίσκου.
Το καμάρι εξακολουθεί να έχει μεγάλο ύψος . Επιλέγει τώρα την καμπύλη με ακτίνα 800 χιλιοστά και σημαδεύει όσο χρειάζεται για να αφαιρέσει από κάτω το περίσσιο υλικό.
Από το 28 : 50 ως το τέλος
Κόβει με την απλή σέγα χειρός . Στρογγυλεύει τις ακμές με το σκαρπέλο .
Αποστολή από: Ιωσήφ Τορρένς στις Νοεμβρίου 21, 2021, 07:30:50 μμ
Β μέρος : Καμάρια πλάτης . Κοπή , διαμόρφωση , εφαρμογή , κόλληση
συνέχεια από το Α μέρος
από την αρχή μέχρι το 12 : 35
Λειαίνει , στρογγυλεύει τις ακμές στο καμάρι με γυαλόχαρτα Ρ 40 , 80 , 120 , 320 και του δίνει τελική μορφή !
Από το 13 : 05 μέχρι το 20 : 45
Δεύτερο καμάρι , εκεί στη μέση .
Για την κοπή στο μήκος , με το χοντρό γυαλόχαρτο διαμορφώνει πρώτα τη μια άκρη ελαφρώς λοξή για να έχει καλύτερη επαφή με το πλαϊνό που είναι κι αυτό εκεί λίγο λοξό . Τοποθετεί το καμάρι στη θέση του , σημειώνει πού και πόσο θα κόψει λοξά κι από την άλλη άκρη . Τοποθετεί το καμάρι στη θέση του κι από πάνω , τον οδηγό της κατά μήκος καμπύλης με ακτίνα 3000 χιλ Ελέγχει . Σηκώνεται πάλι λίγο εκεί στο μέσον .
Οπως έκανε και πριν , έτσι και τώρα σκάβει πάλι τη μικρή λακκούβα , ξαναβάζει τον οδηγό και ελέγχει . Ο οδηγός έχει καλή επαφή με τον πάνω τάκο , με το πρώτο καμάρι , με το δεύτερο , αλλά … όχι και με τον κάτω τάκο . Χρειάζεται ένα ελάχιστο παραπάνω σκάψιμο η λακκούβα στο δεύτερο καμάρι . Βάζει τον οδηγό , ελέγχει , τώρα όλα καλά !
Από το 21 : 54 μέχρι το 25 : 47
Για την εγκάρσια καμπύλη στο δεύτερο καμάρι , ξεκινά δοκιμάζοντας τον οδηγό ακτίνας 800 χιλ . Παρατηρεί ότι η κορυφή του οδηγού έρχεται πιο χαμηλά από το μέσον του καμαριού . Σηκώνει λίγο τον οδηγό αυτόν από αριστερά για να έρθει κάπως . Η παρατήρηση αυτή τον προτρέπει να επιλέξει άλλον οδηγό , με πιο “κλειστή” καμπύλη . Δοκιμάζει καμπύλη ακτίνας 750 χιλ , Ουτε αυτή ταιριάζει . Πηγαίνει σε καμπύλη ακτίνας 700 χιλ. Αυτή δείχνει καλή , αλλά ακόμα καλύτερη κρίνει την καμπύλη με ακτίνα 650 χιλ . Αυτή ταιριάζει μια χαρά .
Από το 26 : 00 ως το τέλος
Εφτιαξε το δεύτερο καμάρι με τρόπο σχεδόν παρόμοιο όπως το πρώτο . Δεν του πολυαρέσει έτσι όμως και θα το ξαναφτιάξει με τον ίδιο ακριβώς τρόπο , όπως το πρώτο και το τρίτο καμάρι .
Πριν τη κόλληση . Ετοιμα και τοποθετημένα στις θέσεις τους και τα τρία καμάρια .
Ενας ακόμη έλεγχος όλων των επαφών με τον οδηγό της κατά μήκος καμπύλης . Ολα εντάξει !
Τα κόλλησε . Σχολιάζει με αρχιτεκτονικούς όρους την υποδομή που έφτιαξε για να καταφέρει αυτόν το “ θόλο ” !
Αποστολή από: Ιωσήφ Τορρένς στις Νοεμβρίου 24, 2021, 08:27:00 μμ
Α μέρος : Μετρήσεις για το μήκος και τη θέση των ενισχύσεων στις ενώσεις της πλάτης
Η συγκεκριμένη πλάτη αποτελείται από πέντε κομμάτια . Αυτό σημαίνει τέσσερις διαφορετικές κατευθύνσεις στις
ενώσεις για τα ενισχυτικά ξυλάκια , που θα διακόπτονται από τα εγκάρσια καμάρια . Αν λάβουμε υπόψη μας και
τις καμπύλες που θα πάρει η πλάτη , τότε δυσκολεύει αρκετά η κατάσταση καθώς και η περιγραφή της ...
Από τη σελίδα 6 , στο βήμα 29 , θυμίζουμε τον τρόπο που φτιάχνει
τα ξυλάκια για την ενίσχυση της ένωσης εσωτερικά της πλάτης
https://www.youtube.com/watch?v=vwh6e_3KCPI (https://www.youtube.com/watch?v=vwh6e_3KCPI)
Τα έχει ετοιμάσει .
Από το 3 : 50 ως το 15 : 36
Λέπτυνε την πλάτη κι έκοψε περιμετρικά - λίγο πιο φαρδειά - τη σιλουέτα της .
Μετρά και σημαδεύει τα κέντρα πάνω και κάτω για τον άξονα συμμετρίας .
Σημειώνει απέξω στα πλαϊνά , δυο γραμμές ( * ) που αντιστοιχούν στη θέση που καταλήγει κάθε καμάρι .
( * ) Να θυμίσουμε ότι τα καμάρια που φτιάχνει είναι λίγο πιο φαρδειά στο μέσον και λίγο πιο στενά στις άκρες .
Τούτα τα καμάρια , στο μέσον τους έχουν πάχος 10 χιλιοστά . Τόσο περίπου απέχουν και οι δυο γραμμές πάνω στο πλαϊνό.
Τοποθετεί την πλάτη στο σκάφος βάζοντας βάρος , στις θέσεις των τάκων για να πατήσει όσο γίνεται πιο σωστά.
Η πλάτη είναι καλά κεντραρισμένη . Από τις δυο γραμμούλες στα πλαϊνά , θα μεταφέρει επάνω στην πλάτη τη θέση για το κάθε καμάρι .
Μεταφέρει πάνω στα διακοσμητικά των ενώσεων , τις θέσεις που αντιστοιχούν στα καμάρια .
Αντιγράφει από το template το ακριβές περίγραμμα της σιλουέτας . Τώρα μετράει και σημειώνει
λίγο πιο μέσα από το περίγραμμα στις άκρες των ενώσεων , το διάστημα που χρειάζεται για να
κολλήσει εκεί το πάχος του πλαϊνού και το peon με την πλάτη .
Επίσης μετράει και σημειώνει στην πλάτη , το όριο του πέλματος από το κάτω τακούνι .
Από το 16 : 00 μέχρι το 38 : 00 δείχνει έναν άλλο διαφορετικό τρόπο μετρήσεων
για το μήκος και τη θέση των ενισχύσεων της πλάτης .
Δεν τον περιγράφω γιατί νομίζω ότι θα κουράσω άσκοπα τους φίλους αναγνώστες .
Παλιότερα όταν κόλλαγε αυτές τις ενισχύσεις , είχε όλη την πλάτη επάνω σε μια ενιαία επίπεδη επιφάνεια .
Μετά όμως όταν πήγαινε να κολλήσει στο σκάφος , η πλάτη “δυστροπούσε” κάπως , ήθελε λίγο ζόρι ,
για να εφαρμόσει καλά σε όλη την υποδομή με τις έντονες καμπύλες .
Ας δούμε τι τρόπο βρήκε για να ξεπεράσει αυτή τη δυσκολία .
Από το 39 : 06 μέχρι το 40 : 22 κάνει μια ενδιαφέρουσα παρατήρηση
Πάνω στην πλάτη μιας άλλης παλιάς , δικής του κιθάρας , τοποθετεί στο μέσον της , τον οδηγό της κατά
μήκος καμπύλης με ακτίνα 3000 χιλ . Σε αυτή τη θέση βέβαια , δείχνει καλή εφαρμογή από πάνω μέχρι κάτω .
Μετακινεί τον οδηγό παράλληλα προς τον άξονα συμμετρίας δεξιά , αριστερά πλησιάζοντας προς τα άκρα της κιθάρας .
Αλλάζει η καμπυλότητα , δεν υπάρχει επαφή . Αντιστρέφει τώρα τον οδηγό και τον βάζει να ακουμπά στην πλάτη από
το ευθύ τμήμα του . Παρατηρεί λοιπόν ότι σε αυτές τις θέσεις η πλάτη είναι σχεδόν ευθεία γιατί ο οδηγός εφαρμόζει
καλά στο μεγαλύτερο μήκος του . Η πλάτη υποχωρεί λίγο προς τα κάτω , μόνο στα ακριανά όριά της .
Μετά από αυτή την παρατήρηση , εύκολα μαντεύουμε πώς σκέφτεται να δουλέψει με τις κολλήσεις .
Πιστεύω ότι αυτά θα τα δούμε καλύτερα στο Β μέρος αυτού του βήματος .
Αποστολή από: Ιωσήφ Τορρένς στις Νοεμβρίου 27, 2021, 12:49:14 πμ
Β μέρος : Κόλληση των ενισχύσεων στις ενώσεις της πλάτης
Αξιοποιώντας την παρατήρηση που περιγράψαμε πριν , θέλει να κολλήσει τις ενισχύσεις έτσι ώστε , η πλάτη να γίνει κάπως υπάκουη , για να εφαρμόσει στο σκάφος μετά , χωρίς ιδιαίτερη δυσκολία . Για να το καταφέρει , από τεχνική άποψη βολεύει , οι κολλήσεις να γίνουν με την ακόλουθη σειρά .
Πρώτα θα κολληθούν τα ξυλάκια , στις δυο ακριανές ενώσεις της πλάτης , με πίεση επάνω στην επίπεδη βάση της πρέσας . Μετά θα γίνουν οι κολλήσεις στις δυο μεσαίες ενώσεις , πιέζοντας επάνω σε καμπύλη ακτίνας 3000 χιλιοστών .
Από την αρχή μέχρι το 15 : 55 . Εργασίες κόλλησης των ενισχύσεων στη μια ακριανή ένωση της πλάτης .
Ισως δε διακρίνεται καλά στις φωτογραφίες . Εδώ οι εντατήρες πιέζουν δυνατά στην επίπεδη πλευρά του τάκου . Αυτήν που είναι παράλληλη με την απέναντι που πατάει στη βάση της πρέσσας
Το άφησε έτσι να στεγνώσει περίπου για δυο ώρες . Εβγαλε τους εντατήρες , τις χαρτοταινίες και με ένα σκαρπελάκι καθάρισε με επιμέλεια παντού όπου είχε βγεί η κόλλα . Περνάει ελαφρά με το γυαλόχαρτο τα κολλημένα ξυλάκια . Επαναλαμβάνει τις ίδιες εργασίες και για την άλλη ακριανή ένωση των κομματιών της πλάτης . Φτάσαμε στο 49 : 20
Από το 49 : 26 και λίγο μετά ως το τέλος .
Κόλληση των ενισχύσεων στη μια από τις δυο μεσαίες ενώσεις .
Το υπόβαθρο είναι ο μεγάλος ξύλινος τάκος με καμπύλη ακτίνας 3000 χιλ.
Οι εντατήρες πιέζουν με δύναμη σε όλο το μήκος της ένωσης .
Ολοκλήρωση εργασιών .
Αποστολή από: Ιωσήφ Τορρένς στις Νοεμβρίου 29, 2021, 07:27:46 μμ
Εχει αναφερθεί ότι φτιάχνει παράλληλα δυο κιθάρες . Μια κλασική και μία flamenco . Θυμίζουμε ότι την κλασική , τη χτίζει στη σκαμμένη σολέρα ( solera tallada ) και τη flamenco σε ένα σύστημα κατασκευής δικής του επινόησης με χαμηλό και αφαιρούμενο καλούπι για οδηγό ( systema con molde ) που είδαμε στη σελίδα 2 απαντήσεις # 21 και # 22 .
Και με τα δυο συστήματα κατασκευής μπορεί να φτιαχτεί είτε κλασική , είτε flamenco κιθάρα . Η πορεία των εργασιών και στα δυο συστήματα έχει πολλές ομοιότητες . Στο δεύτερο σύστημα , αυτό με το χαμηλό καλούπι , υπάρχουν ορισμένες διαφορές που τις βρήκα αρκετά ενδιαφέρουσες . Παρακαλώ να μου επιτρέψετε λίγα σύντομα παρένθετα βήματα ( Π.Β )
Π.Β. 1 : https://www.youtube.com/watch?v=psX8fF2-3LA (https://www.youtube.com/watch?v=psX8fF2-3LA)
Από το 4 : 52 μέχρι το 12 : 57 Τοποθέτηση , εφαρμογή , των πλαϊνών στο καλούπι και κόλληση αυτών στο τακούνι
Εχει κολλήσει τα πλαϊνά στις σχισμές του τακουνιού κι έβαλε σφιγκτήρες . Σε κάθε εσωτερική ξύλινη γωνία , αντιστοιχεί εξωτερικά και μια μικρή σφήνα . Οπου τυχόν χρειάζεται , προσθέτει μικρές σφήνες και σε άλλες θέσεις . Ελέγχει τα πλαϊνά να έχουν καλή εφαρμογή με την εσωτερική σιλουέτα και τα σταθεροποιεί με σφιγκτήρες . Είναι έτοιμος να κολλήσει το κάτω τακούνι
Από το 13 : 56 μέχρι το 18 : 48 Κάτω τακούνι - κόλληση
Βάζει κόλλα μόνο στην επιφάνεια του τακουνιού που θα κολλήσει στην ένωση των πλαϊνών , όχι από κάτω , γιατί δεν υπάρχει ακόμα καπάκι . Με αυτό το σύστημα πρώτα κολλάει την πλάτη και μετά το καπάκι . Για πατούρα στα χείλη των πλαϊνών θα χρησιμοποιήσει kerfing πάνω και κάτω .
Από το 20 : 50 μέχρι το 25 : 50 Εξωτερικά ξύλινα σφηνάκια
Τα μικρά εξωτερικά σφηνάκια είναι από σκληρό ξύλο . Για τη συγκεκριμένη κιθάρα που θα έχει 9,0 εκ. ύψος στην ένωση και 9,5 εκ. κάτω , τα σφηνάκια βολεύει να έχουν περίπου μήκος 6,0 εκ. πλάτος 1,5 εκ. και πάχος 8 χιλ.
Από το 25 : 51 μέχρι το τέλος Μια απλή παρατήρηση
Η κιθάρα που φτιάχνει είναι αντίγραφο από μια παμπάλαιη flamenco κιθάρα του κατασκευαστή Jose Ramirez . Παρατηρεί ότι τα πλαϊνά της είναι πιο υψηλά στη θέση της μέσης και ότι χαμηλώνουν σταδιακά πηγαίνοντας προς τη μικρή και τη μεγάλη καμπάνα. Αυτό συμβαίνει γιατί η κιθάρα είχε κατασκευαστεί με αρκετά έντονη εγκάρσια καμπύλη σε όλη την επιφάνεια της πλάτης .
Σχεδιάζει ένα σκίτσο και παρομοιάζει την εγκάρσια καμπύλη της κιθάρας με τόξο γέφυρας .
Με βάση αυτή την παρατήρηση θα δούμε στο επόμενο παρένθετο βήμα πώς
θα διαμορφώσει τα ύψη των πλαϊνών στην κιθάρα που κατασκευάζει .
Πληροφορίες για το γεφύρι της φωτογραφίας :
https://el.wikipedia.org/wiki/%CE%9A%CE%BB%CE%B5%CE%B9%CE%B4%CF%89%CE%BD%CE%B9%CE%AC_%CE%99%CF%89%CE%B1%CE%BD%CE%BD%CE%AF%CE%BD%CF%89%CE%BD (https://el.wikipedia.org/wiki/%CE%9A%CE%BB%CE%B5%CE%B9%CE%B4%CF%89%CE%BD%CE%B9%CE%AC_%CE%99%CF%89%CE%B1%CE%BD%CE%BD%CE%AF%CE%BD%CF%89%CE%BD)
Αποστολή από: Patsis στις Νοεμβρίου 30, 2021, 07:05:04 μμ
Αποστολή από: Ιωσήφ Τορρένς στις Νοεμβρίου 30, 2021, 11:25:19 μμ
Αποστολή από: Ιωσήφ Τορρένς στις Δεκεμβρίου 01, 2021, 10:12:27 μμ
Από το 4 : 52 μέχρι το 8 : 34 Πώς θα εφαρμόσει στην πράξη την προηγούμενη παρατήρηση
Εχει τοποθετήσει όλο το σύστημα στη βάση της πρέσσας .
Η κιθάρα επάνω στην ένωση έχει ύψος 9, 0 εκ. και κάτω 9, 5 εκ. Τα χείλη των πλαϊνών τώρα είναι συνεπίπεδα.
Θεωρεί ότι η πλάτη της κιθάρας που αντιγράφει , μάλλον θα είχε εγκάρσια καμπύλη ακτίνας 4000 χιλιοστών.
Τοποθετεί τον οδηγό που έχει (R=4000 mm) , στο πιο στενό άνοιγμα , στη θέση της μέσης . Εχοντας κατά νου την
παρατήρηση που δείξαμε πριν , θέλει να αφαιρεί λίγο λίγο υλικό από τα πλαϊνά ώστε αυτά σταδιακά να χαμηλώνουν
και να μπορεί να μετακινεί τον οδηγό προς τη μικρή ή προς τη μεγάλη καμπάνα για να ελέγχει τη διαμόρφωση .
Με αυτόν τον οδηγό βέβαια , δε μπορεί να γίνει κάτι τέτοιο .
Χρειάζεται να έχει ένα σταθερό οριζόντιο επίπεδο αναφοράς . Αυτό θα είναι το ταβάνι της πρέσσας .
Φτιάχνει λοιπόν έναν άλλον οδηγό με καμπύλη ακτίνας 4000 χιλ αλλά με αρκετά μεγάλο ύψος . Θα κατεβάσει λίγο και από
τις τέσσερις γωνίες εξ ίσου, το ταβάνι της πρέσσας . Ο οδηγός τώρα με την ευθεία ακμή του από πάνω θα εφάπτεται
κάθετα με το χαμηλωμένο ταβάνι και από κάτω θα στηρίζεται στο πιο στενό άνοιγμα , στη μέση της κιθάρας .
Από το 9 : 25 μέχρι το 10 : 25 Προετοιμασία
Φροντίζει να είναι ο οδηγός καλά τοποθετημένος στο κέντρο . Σημειώνει με το μολύβι , ένα σημάδι για να προσέχει να μη του ξεφεύγει ο οδηγός καθώς θα τον μετακινεί . Δεν θα ήταν υπερβολή αν λέγαμε ότι τώρα στην αρχή , έχει μαγκώσει τον οδηγό στη θέση της μέσης .
Από το 11 : 55 μέχρι το 32 : 00 Η εργασία διαμόρφωσης σε πραγματικό χρόνο .
Με το κοπίδι αφαιρεί λίγο λίγο υλικό από τα χείλη του σκάφους , δεξιά κι αριστερά από τη θέση της μέσης προς τη μεγάλη καμπάνα. Ξεμαγκώνει τώρα κάπως εύκολα από την αρχική του θέση ο οδηγός . Τον μετακινεί λίγο , φροντίζει να τηρεί την καθετότητα , ελέγχει , προχωρά , επαναλαμβάνει τα ίδια κ.ο.κ. Στην πορεία της εργασίας για μια στιγμή μετακινήθηκε λίγο όλο το σύστημα με το χαμηλό καλούπι … το επανέφερε και συνέχισε αλλά δεν έπρεπε να συμβεί αυτό . Δεν είναι και πολύ ευχαριστημένος ...
Από το 32 : 00 ως το τέλος Λάθη - Καλύτερη προετοιμασία - Διορθώσεις
Περνά τα χείλη με χοντρό γυαλόχαρτο , ελέγχει συνολικά το αποτέλεσμα , το συγκρίνει με το παλιό όργανο που αντιγράφει και βρίσκει ότι οι δυο κιθάρες έχουν διαφορετικές εγκάρσιες καμπύλες . Κεντράρει όλο το σύστημα σχολαστικά , προσεκτικά και το σταθεροποιεί μπρος πίσω με σφιγκτήρες στον πάγκο εργασίας . Εβαλε μια γραμμή με το μολύβι στο μέσον του οδηγού , μέτρησε και σημείωσε στα πλαϊνά το μέγιστο πλάτος της μεγάλης και της μικρής καμπάνας . Τις αντίστοιχες θέσεις σημείωσε και στην καμπυλωτή ακμή του οδηγού . Επανέλαβε την ίδια εργασία με οδηγό που έχει ακτίνα καμπύλης 3000 χιλιοστά . Τώρα του αρέσει !
Αποστολή από: Ιωσήφ Τορρένς στις Δεκεμβρίου 04, 2021, 07:36:40 μμ
Τα δυο τελευταία βήματα από αυτήν την ενότητα ΠΒ 9 και ΠΒ 10 νομίζω ότι έχουν αρκετό ενδιαφέρον . Θα τα δούμε πιο καλά , ελπίζω , στη συνέχεια .
ΠΒ 3 : Κολλάει εσωτερικά τις ενισχύσεις ( κολωνάκια ) στα πλαϊνά https://youtu.be/gnrgNlme5UE (https://youtu.be/gnrgNlme5UE)
ΠΒ 4 : Κολλάει τα kerfing και τα καμάρια της πλάτης https://youtu.be/XlS-BuhAkjU (https://youtu.be/XlS-BuhAkjU)
ΠΒ 5 : Γυαλόχαρτο περιμετρικά στα kerfing με ελαφριά κλίση . Λέπτυνση πλάτης : https://youtu.be/pMeVexWL7zU (https://youtu.be/pMeVexWL7zU)
Εργάζεται με το γυαλόχαρτο στον τάκο και ελέγχει συνέχεια την κλίση με τον οδηγό .
ΠΒ 6 : Κόλληση πλάτης : https://youtu.be/fQNRuLPlt34 (https://youtu.be/fQNRuLPlt34)
ΠΒ 7 : https://youtu.be/7R3SfmMSiJs (https://youtu.be/7R3SfmMSiJs)
Κόβει το ξύλο που περισσεύει περιμετρικά της πλάτης . Βγάζει τη κιθάρα από το καλούπι
Κολλάει στο σκάφος τα δυο εγκάρσια καμάρια για το καπάκι
Κολλάει ένα προς ένα τα ξυλάκια ενίσχυσης στην ένωση των κομματιών της πλάτης
Κολλάει τα kerfing για το καπάκι
ΠΒ 8 : https://www.youtube.com/watch?v=notZarvzPJM (https://www.youtube.com/watch?v=notZarvzPJM)
Ενισχύσεις ηχητικής τρύπας . Μικρά λεπτά καμάρια τύπου βεντάλιας / τοποθέτηση - κόλληση
Αποστολή από: Ιωσήφ Τορρένς στις Δεκεμβρίου 08, 2021, 11:34:54 μμ
ΠΒ 9 Κλείνει το σκάφος της κιθάρας τοποθετώντας το καπάκι
Από την αρχή ως το 3 : 40
Σχεδόν τελειώνει την κιθάρα flamenco , στην οποία δε φτιάχνει τόσο έντονες τις καμπύλες
στην πλάτη και στο καπάκι όπως έκανε στην κλασική . Το καπάκι , λίγο πιο κάτω από τη
μέση του σκάφους και προς τη μεγάλη καμπάνα θα έχει μια κατά μήκος καμπύλη ακτίνας
6000 χιλ . Περίπου από τη μέση και προς την ένωση με το μανίκι , το καπάκι θα είναι επίπεδο.
Από το 3 : 42 ως το 7 : 23
Εχει χαμηλώσει λίγο το ύψος των πλαϊνών στο μέγιστο πλάτος της μεγάλης καμπάνας .
Σταδιακά επανέρχεται και το μηδενίζει προς τη μέση και το κάτω τακούνι της κιθάρας .
Ετσι το καπάκι θα έχει και μια μικρή εγκάρσια καμπύλη στην περιοχή της μεγάλης καμπάνας.
Με χοντρό γυαλόχαρτο κολλημένο σε τάκο έχει λειάνει με μια μικρή κλίση τα χείλη και τα kerfing .
Τοποθετεί το καπάκι με τη δοκιμαστική γέφυρα επάνω στο σκάφος , παρατηρεί και σχολιάζει .
Από το 7 : 27 ως το 7 : 37 Βρήκα πολύ ενδιαφέροντα αυτά τα δέκα δευτερόλεπτα !
Με το αριστερό χέρι πιάνει την κιθάρα από το μανίκι και με το δεξί πιάνει το σκάφος κάτω στην ένωση των πλαϊνών.
Πιέζει ελαφρά και παρατηρεί ότι τα πλαϊνά στην ένωσή τους με το επάνω τακούνι συμπεριφέρονται κάπως ευλίγιστα , πράγμα
που αναγκάζει και όλο το σκάφος να κάνει κάποιες μικρές μετακινήσεις αντίστοιχα . Αυτό θα τον βοηθήσει πολύ μετά , για να
ρυθμίσει σωστά τη γωνία κλίσης του μάνικου χωρίς ιδιαίτερες δυσκολίες , ανασφάλειες και ταλαιπωρίες .
Το σύστημα λοιπόν με το χαμηλό καλούπι όπου κολλάει πρώτα την πλάτη και μετά το καπάκι
στην πορεία αποκαλύπτει σημαντικές τεχνικές ευκολίες . Αρχικά μπορεί να το έφτιαξε για τους
μαθητές του , δικαιολογημένα όμως του άρεσε και το εφαρμόζει στις δικές του κιθάρες .
Από το 7 : 40 ως το 11 : 34
Για υποδομή χρησιμοποιεί ένα ίσιο κάπως μακρύ χοντρό οριζόντιο σανίδι που πατάει καλά
στις άκρες του , είναι ελεύθερο από κάτω και όλο μαζί είναι λίγο πιο ψηλά από τον πάγκο
εργασίας . Χρειάζεται τώρα να ορίσει πάνω στο σανίδι , ορισμένα σημεία , θέσεις αναφοράς
για να στήσει σταθερά τη κιθάρα , να μπορεί να μετρήσει και να δουλέψει .
Για αυτό το λόγο , έχει ετοιμάσει κάποια τακάκια με τις κατάλληλες διαστάσεις .
Από το 11 : 35 ως το 26 : 36
Τοποθετεί την κιθάρα στο σανίδι . Το ένα τακάκι είναι κάτω από το εξωτερικό πέλμα του τακουνιού .
Βάζει το καπάκι επάνω στο σκάφος με μεγάλη προσοχή να μην ξεφύγουν τα κέντρα .Στη θέση του
ζυγού επάνω τοποθετεί έναν ξύλινο . Εφαρμόζει και την ταστιέρα με τα τάστα τελειωμένη , έτοιμη .
Βάζει ένα μικρό τακάκι επάνω στην ταστιέρα που καλύπτει το 11ο και το 12ο τάστο
αλλά ταυτόχρονα αφήνει και λίγο περιθώριο ελεύθερο δεξιά και αριστερά.
Τακάκι μικρό , ταστιέρα , μανίκι , εξωτερικό τακούνι , τακάκι από κάτω και το σανίδι τα
πιάνει όλα μαζί με ένα σφιγκτήρα . Σφίγγοντας , σηκώνεται λίγο το σκάφος της κιθάρας .
Ανάμεσα στο σανίδι και κάτω από την ένωση των πλαϊνών τοποθετεί ένα ακόμα τακάκι.
Μέχρι εδώ έχει σταθεροποιήσει το σκάφος της κιθάρας . Τοποθετεί στην ταστιέρα και στη γέφυρα
ένα μακρύ αλουμινένιο οδηγό . Δεν εφάπτεται καλά . Δείχνει ότι όπως είναι στημένη τώρα η κιθάρα ,
το μπράτσο προς το μέρος των κλειδιών είναι πιο χαμηλά . Τώρα ήρθε η ώρα να τοποθετήσει με λίγο
λίγο ζόρι και το όρθιο τακάκι ανάμεσα στο μανίκι και στο σανίδι . Εύκολα βρήκε την κατάλληλη θέση.
Το μπράτσο σηκώθηκε λιγάκι , κι ο οδηγός εφάπτεται με την ταστιέρα σε όλο το μήκος της .
Τα πλαϊνά στο κάτω μέρος της κιθάρας ήρθαν και ταιριάσανε με την περίμετρο του καπακιού .
Μετράει το ύψος από το καπάκι μέχρι κάτω από τον οδηγό κοντά στη γέφυρα από τη μεριά των
μπάσων. Είναι 8,0 χιλιοστά . Αντίστοιχα μετράει και από τα πρίμα και του δείχνει 7,5 χιλιοστά .
Λογικό και αναμενόμενο γιατί το μεταλλικό“κοκκαλάκι” της δοκιμαστικής γέφυρας χαμηλώνει
ελαφρά , προς τα πρίμα . Για τη flamenco κιθάρα , κρίνει ότι αυτά τα ύψη είναι καλά .
Ολα δείχνουν σωστά ! Κρίνει ότι σε αυτή τη θέση μπορεί να σημειώσει με το μολύβι πάνω στο
σανίδι τις θέσεις όπου έβαλε τα τακάκια ( θέσεις αναφοράς ) και μετά να κολλήσει .
Από το 38 : 15 ως το 50 : 41
Εχοντας βάλει τα σημάδια αναφοράς πάνω στο σανίδι , είναι ήσυχος και λύνει όλο το σύστημα που προηγήθηκε .
Η άσπρη ξυλόκολλα που χρησιμοποιεί στεγνώνει εντελώς περίπου σε 24 ώρες . Θα κολλήσει το καπάκι σε δυο φάσεις .
Α Φάση
Βάζει κόλλα στο τακούνι , στη μισή περιφέρεια της μικρής καμπάνας και στα δυο καμάρια.
Επαναφέρει το σύστημα . Πρώτα το τακάκι κάτω από το εξωτ. πέλμα του τακουνιού , μετά
τοποθετεί το καπάκι προσεκτικά κεντραρισμένο και του κολλάει προσωρινά κοντά στην ένωση
δυο κομματάκια χαρτοταινία . Ακολουθεί το ξύλινο “nut” , η ταστιέρα , το τακάκι ανάμεσα
στο 11ο και 12ο τάστο , στερεώνει , σφίγγει με το σφιγκτήρα . Σειρά έχει το τακάκι κάτω από
το τελείωμα και τέλος το τακάκι κάτω από το μανίκι στη θέση που είχε σημαδέψει .
Τοποθετεί τον αλουμινένιο οδηγό και ελέγχει . Ολα δείχνουν σωστά !
Β Φάση
Από το 51 : 00 ως το 57 : 00
Σηκώνει λίγο το καπάκι , βάζει κόλλα χωρίς ιδιαίτερη δυσκολία .
Για να σφίξει χρησιμοποιεί σφικτήρες σχήματος C φτιαγμένους
από ελατήρια παλιών επίπλων . Το σύρμα τους έχει πάχος
3,0 χιλιοστά , δεν έχουν πολύ βάρος και ασκούν καλή
πίεση για αυτή τη δουλειά που θέλουμε .
Ξεκίνησε από το μέγιστο πλάτος της μεγάλης καμπάνας .
Κάτι που θεωρεί σημαντικό , αλλά κατά λάθος , δεν καταγράφηκε από την κάμερα .
Αφού βάλει εκατέρωθεν τους πρώτους σφιγκτήρες , βάζει τον αλουμινένιο μακρύ οδηγό και ελέγχει ξανά μήπως ξέφυγε κάτι
----------------------------------------------------------------------------------------------------------- συνεχίζεται ----------------------------
Αποστολή από: Ιωσήφ Τορρένς στις Δεκεμβρίου 08, 2021, 11:40:31 μμ
συνέχεια από το 57 : 00
Μια ακόμη ευκολία αυτού του συστήματος όπου το καπάκι κολλιέται “πανταχόθεν ελεύθερο”.
Αν σε κάποιο σημείο , έστω και λίγο , το πλαϊνό δε θέλει να ταιριάξει ακριβώς με την περίμετρο
το πιέζει λίγο με το χέρι , βάζει το σφιγκτήρα τύπου C κι έρχεται εκεί που θέλουμε .
Οι συνηθισμένοι σφιγκτήρες που βλέπουμε να περνούν μέσα από την τρύπα , πιέζουν ελαφρά στη θέση που βρίσκεται το δεύτερο καμάρι . Για να πιέσει το πρώτο καμάρι κοντά στην ένωση , χρησιμοποιεί τους σφιγκτήρες τύπου C και τους κατάλληλους τάκους .
Ενα μεγάλο ισπανικό κατάστημα για ξύλα και εργαλεία οργανοποιίας , πουλάει κάτι τέτοιους σφιγκτήρες . Ομως το τριγωνικό σχήμα που έχουν δε βοηθάει τόσο , όσο αυτοί οι αυτοσχέδιοι με το σχήμα C που δίνουν στον οργανοποιό περισσότερες ευκολίες προσαρμογής .
Ολοκληρώνει την εργασία του . Για να έχει το κεφάλι του ήσυχο ξαναβάζει τον οδηγό και ελέγχει …
Μονολογεί : “ Τώρα αν κάτι πήγε στραβά , τι θα κάνεις ; Θα το ξηλώσεις ; Nαί ! ”
Το άφησε 24 ώρες να στεγνώσει και την επόμενη μέρα το ελευθερώνει .
Του αρέσουν οι καμπύλες στο καπάκι ! Ελέγχει . Καλά πήγε . Χαίρεται τον κόπο του !
Αποστολή από: Ιωσήφ Τορρένς στις Δεκεμβρίου 10, 2021, 09:11:56 πμ
Στήνει τα απολύτως αναγκαία για να
μετρήσει , να δοκιμάσει , να ακούσει
την πρώτη και την έκτη χορδή ...
πριν να κολλήσει τη γέφυρα !
Από τα λεγόμενά του καταλαβαίνω
ότι του αρέσει πολύ αυτή η κιθάρα
και ο τρόπος που κατασκευάστηκε.
Νομίζω ότι έγραψε αυτό το βίντεο πιο πολύ
για να μοιραστεί τη χαρά του μαζί μας !
Αποστολή από: Γρηγόρης Μαυρακης στις Δεκεμβρίου 10, 2021, 02:41:15 μμ
Αποστολή από: Ιωσήφ Τορρένς στις Δεκεμβρίου 10, 2021, 04:31:57 μμ
Η κατά μήκος καμπύλη έχει ακτίνα καμπυλότητας 6000 χιλιοστά . Ισως
από τη φωτογραφία μπορούμε κάπως να εκτιμήσουμε την υψομετρική διαφορά
Αποστολή από: Ιωσήφ Τορρένς στις Δεκεμβρίου 11, 2021, 08:45:43 μμ
( systema con molde ) , επιστρέφουμε στην κατασκευή της κλασικής κιθάρας με τη σκαμμένη σολέρα ( solera tallada )
Paso 73 - Lijado inclinado de los peones de cremallera y cerrado del instrumento : https://youtu.be/dYASCLRG_ac
Λειαίνει - διαμορφώνει με ελαφρά κλίση τα kerfing και κολλάει την πλάτη
Από την αρχή ως το 34 : 00 Εργασία στη μισή σιλουέτα της κιθάρας
Η καμπυλωμένη πλάτη θα πρέπει να έχει καλή επαφή με τα χείλη του σκάφους και τα kerfing . Θυμίζουμε ότι έχει κολλήσει τα kerfing δυο χιλιοστά πιο πάνω από τα χείλη του σκάφους , για να έχει τη δυνατότητα τώρα , να τα λειάνει δίνοντας μια ελαφριά κλίση . Χρησιμοποιεί χοντρό γυαλόχαρτο κολλημένο σε τάκο , ένα καλά ακονισμένο πλατύ σκαρπέλο και ελέγχει συνέχεια την κλίση με τον οδηγό καμπύλης ακτίνας R = 3000 χιλιοστών . Αυτή η εργασία προχωρά σιγά σιγά , απαιτεί υπομονή , έλεγχο και ασκημένη ματιά .
Για τον έλεγχο της σωστής κλίσης των kerfing , βοηθούν και τα δομικά στοιχεία του σκάφους .
Με συνετή και περιορισμένη χρήση μπορεί να βοηθήσει και ο μακρύς αλουμινένιος τάκος με το χοντρό γυαλόχαρτο .
Πιο συγκεκριμένα , τον χρησιμοποιεί μόνο για το κάτω μισό τμήμα της μεγάλης καμπάνας . Οχι στα άλλα , δεν χρειάζεται .
Από το 34 : 10 ως το 36 : 10
Κινεί αργά την κάμερα , κάνει πιο κοντινή λήψη και βοηθάει τη ματιά μας να παρακολουθήσει καλύτερα τις καμπύλες .
Από το 40 : 12 ως το τέλος
Εβαλε όλο το σύστημα στη βάση της πρέσσας . Ελέγχει με το φακό μην τυχόν κάποια από τις ενισχύσεις της πλάτης πατάει πάνω σε καμάρι . Ολα καλά .
Τώρα είναι πιο εύκολο να κολλήσει στο εσωτερικό της πλάτης την ετικέττα του , στη θέση που αντιστοιχεί κάτω από την ηχητική τρύπα . Κόλλησε την πλάτη . Ολα εντάξει !
Αποστολή από: Ιωσήφ Τορρένς στις Δεκεμβρίου 13, 2021, 09:59:28 μμ
Βγάζει το όργανο από τη σολέρα . Δοκιμάζει κάπως τον ήχο
Από την αρχή μέχρι το 10 : 25
Αφαιρεί όλους τους σφιγκτήρες και βγάζει το όργανο από τη σολέρα .
Το καπάκι έχει εγκάρσια καμπύλη μόνο στην περιοχή της μεγάλης καμπάνας . Η ακτίνα είναι 6000 χιλιοστά
Η κατά μήκος καμπύλη έχει κι αυτή ακτίνα 6000 χιλιοστά .
Η πλάτη έχει κατά μήκος καμπύλη ακτίνας 3000 χιλιοστών.
Οι εγκάρσιες καμπύλες της ποικίλουν . ( Βλ. Βήμα 71 απαντήσεις # 131 και # 132 )
Στα προηγούμενα βήματα ξέχασα να γράψω ότι πριν να κολλήσει την πλάτη , υποστήριξε τα καμάρια με προσωρινά
ξύλινα κολωνάκια . Ετσι μπόρεσε μετά , να πιέσει δυνατά με τους σωληνωτούς εντατήρες στις θέσεις των καμαριών
χωρίς να φοβάται μήπως σπάσει κάτι . Εδώ στο 10 : 25 έχει βγάλει όλα αυτά τα ξυλάκια .
Από το 10 : 26 μέχρι το 12 : 24
Τοποθετεί τη ρίγα σε όλο το μήκος του οργάνου για να δει τι έγινε με την κλίση του μάνικου .
Από το 14 : 42 ως το τέλος Δοκιμάζει με απλό τρόπο τον ήχο
Είναι ευχαριστημένος με αυτό που ακούει , χτυπώντας το καπάκι , στο κάτω μισό της μεγάλης καμπάνας .
Αποστολή από: Ιωσήφ Τορρένς στις Δεκεμβρίου 14, 2021, 06:50:27 πμ
Αφαίρεση του ξύλου που περισσεύει περιμετρικά της πλάτης
Από το 1 : 44 μέχρι το 6 : 45 Δοκιμές , ρυθμίσεις πριν να κολλήσει ταστιέρα και γέφυρα
Ουσιαστικά θα εφαρμόσει και σε αυτή την κιθάρα τη ίδια δοκιμή που έκανε στο ΠΒ 10 για την πρώτη και την έκτη χορδή χωρίς να έχει κολλήσει τη γέφυρα . Θα μετρήσει , θα κρατήσει σημειώσεις για να ξέρει πόσο θα “παίξει” μέσα σε λογικά όρια με το ύψος στο κοκκαλάκι της γέφυρας .
https://www.youtube.com/watch?v=Fv6r1opOWew (https://www.youtube.com/watch?v=Fv6r1opOWew)
Σχολιάζοντας , επισημαίνει και μας προτρέπει να κάνουμε αυτή τη δοκιμή πριν την κόλληση της ταστιέρας και της γέφυρας για να φέρουμε τα action εκεί που θέλουμε και να αποφύγουμε μετά πιθανές δύσκολες - κουραστικές διορθώσεις στην κολλημένη ταστιέρα .
Εδώ στην κλασική που κατασκευάζει στη θέση της πρώτης χορδής η απόσταση από το κάτω μέρος της ρίγας στο 12ο τάστο είναι 1,9 mm . Θέλει να το ανεβάσει κατά 1 χιλιοστό . Για να το πετύχει , θα δώσει λίγο ύψος , όσο χρειάζεται , στο κοκκαλάκι της γέφυρας .
Από το 6 : 45 μέχρι το 16 : 05 Σχολιάζει
Να μην εμπιστευόμαστε αγγελίες για αγορά σχεδόν καινούργιας κλασικής κιθάρας με χαμηλή τιμή 200 ή 300 ευρώ . Τις περισσότερες φορές αυτές οι κιθάρες έχουν τις χορδές πολύ ψηλά , στον ουρανό και η εργασία που χρειάζεται για να διορθωθούν ( αφαίρεση τάστων , πιθανή αλλαγή ταστιέρας , διαμόρφωση , κόλληση , δοκιμές , σετάρισμα κλπ ) είναι δύσκολη , κουραστική και δικαιολογημένα οι οργανοποιοί ζητούν μια αμοιβή που συγκρινόμενη με την τιμή αγοράς , φαίνεται ακριβή .
Από το 16 : 15 ως το τέλος . Ανταπόκριση στον τίτλο αυτού του βήματος
Για να αφαιρέσει από την πλάτη το ξύλο που περισσεύει γύρω από τα όρια του σκάφους χρησιμοποιεί
μια τανάλια με τροχισμένες , καμωμένες πιο στενές τις δαγκάνες της και λίγο λίγο κόβει περιμετρικά .
Προσωπικά με τρομάζει λίγο αυτός ο τρόπος . Ωστόσο είναι αρκετά γρήγορος και γίνεται με συγκεκριμένη σειρά / φορά εργασίας , προσέχοντας τη κατεύθυνση των νερών του ξύλου για να μη γίνει ζημιά . Φαίνεται καλύτερα εδώ στο ΠΒ 7 από το 4 : 33 μέχρι το 7 : 52 .
https://www.youtube.com/watch?v=7R3SfmMSiJs (https://www.youtube.com/watch?v=7R3SfmMSiJs)
Αποστολή από: Ιωσήφ Τορρένς στις Δεκεμβρίου 16, 2021, 11:19:23 μμ
Ανοίγει το αυλάκι και κολλάει το διακοσμητικό κάτω στην ένωση των πλαϊνών
Paso 77 - Lijado del adorno trasero de los aros : https://youtu.be/mlqH8ZXGL9M (https://youtu.be/mlqH8ZXGL9M)
Λείανση αυτού του διακοσμητικού
Εργάστηκε με το συνηθισμένο γνωστό τρόπο . Ολα καλοφτιαγμένα !
Μια μικρή ένσταση . Για τη διάνοιξη του αυλακιού θα ήθελα να στηρίζει την κιθάρα του , με περισσότερη ασφάλεια .
Paso 78 parte 1 - Características y uso adecuado del gramil : https://youtu.be/Gc_gapJs2Sg (https://youtu.be/Gc_gapJs2Sg)
Α μέρος : Χαρακτηριστικά και σωστή χρήση του gramil ( = ξυλουργικό εργαλείο χάραξης )
Σε αυτό το βήμα θα ασχοληθεί με τη λείανση των πλαϊνών και την περιμετρική χάραξη των καπακιών με το gramil
Κατασκευή ενός gramil για οργανοποιία : https://www.youtube.com/watch?v=8xD_jlm8v_k (https://www.youtube.com/watch?v=8xD_jlm8v_k)
Από την αρχή ως το 13 : 52 Εργασία με το γυαλόχαρτο
Στερεώνει την κιθάρα σταθερά στον πάγκο εργασίας στην κατάλληλη εκείνη θέση ώστε να μπορεί με ευκολία να δουλέψει πάνω στην επιφάνεια των πλαϊνών . Αρχίζει να τα λειαίνει , πάντα σε κατεύθυνση παράλληλη με τα νερά τους , χρησιμοποιώντας γυαλόχαρτο Ρ 90 . Η επιφάνεια του τάκου τον βοηθάει να εξομαλύνει και τα μικροξέφτια από την περίμετρο των καπακιών .
Στο 11 : 19 λειαίνοντας με το γυαλόχαρτο στον τάκο , παρατηρεί ότι στη θέση του μέγιστου πλάτους , βγάζει κάπως περισσότερη σκόνη ξύλου . Αυτό σημαίνει ότι εκεί το πλαϊνό έχει δυο πολύ μικρές λακκούβες . Αν τις παραβλέψει και τις προσπεράσει , μετά στο λουστράρισμα , αυτές οι λακκουβίτσες μπορεί να τον προδώσουν . Λειαίνει εκεί λίγο περισσότερο.
Ολοκλήρωσε τη λείανση των πλαϊνών . Οι περίμετροι των καπακιών ήρθαν περασιά με τις καμπύλες των πλαϊνών .
Από το 14 : 20 ως το 37 : 50 Περιμετρική χάραξη με το gramil στο καπάκι της κλασικής
Το εξωτερικό φιλέτο είναι από παλίσανδρο και μαζί με τις εσωτερικές (α/μ/α/μ) “γραμμές” έχουν πλάτος 4,0 χιλιοστά . Ρυθμίζει το ίδιο πλάτος κοπής στο μαχαιράκι του gramil . Πρώτα θα χαράξει αργά , ελαφρά , περιμετρικά όλο το καπάκι .
Πάντως ακόμα και η απλή χάραξη σε αυτό το ελάτινο καπάκι με τα έντονα “νερά” , δεν είναι εύκολη . Θέλει υπομονή !
Μετά περνά από πάνω ξανά το εργαλείο και λίγο λίγο θα “σκάβει”, για να ανοίξει ένα “μονοπάτι” που η διαδρομή του πρέπει να είναι συνέχεια παράλληλη με την καμπύλη του πλαϊνού και κατά 4,0 χιλιοστά πιο μέσα .Το βάθος που μπορεί να σκάψει το μαχαιράκι του gramil είναι μικρό , περιορισμένο . Δε φτάνει στο “ύψος” του φιλέτου .
Εχει χαράξει περιμετρικά το καπάκι της κλασικής , εκτός από τις θέσεις που αντιστοιχούν στη μέση της κιθάρας .
Από το 37 : 58 μέχρι το 42 : 18 Χαράξεις στα καπάκια της flamenco
Πραγματοποίησε την ίδια εργασία και στο καπάκι της flamenco κιθάρας . Δε χρειάστηκε να αλλάξει το πλάτος κοπής .
Γυρνάει ανάποδα τη flamenco για να δουλέψει στην πλάτη της . Εδώ , κάτω στο τελείωμα του κεντρικού διακοσμητικού δεν θα περάσει από πάνω το gramil . Θα αφήσει λίγο περιθώριο δεξιά και αριστερά , για να το περιποιηθεί μετά . Δεν γνωρίζω το είδος του ξύλου αυτής της πλάτης , όμως χαράσσεται σχετικά εύκολα από το μαχαιράκι .
Μέχρι το 42 : 18 έχει κάνει όλες εκείνες τις χαράξεις δουλεύοντας το gramil εφαπτόμενο στα πλαϊνά με την επίπεδη πλευρά του και ρυθμισμένο για πλάτος κοπής στα 4,0 χιλιοστά . Για την πλάτη της κλασικής χρειάζεται μικρότερο πλάτος κοπής.
Από το 43 : 00 ως το τέλος
Για να χαράξει τη μέση της κάθε κιθάρας , θα γυρίσει το μαχαιράκι και τις σφήνες από την άλλη πλευρά , έτσι ώστε να εφάπτεται στο πλαϊνό η καμπύλη πλευρά του gramil . Το συνολικό πλάτος του περιμετρικού φιλέτου για τη flamenco είναι 4,0 χιλιοστά . Ρυθμίζει αντίστοιχα το πλάτος χάραξης – κοπής στο μαχαιράκι του gramil .
Η χάραξη στη θέση της μέσης , προτείνει να γίνεται αργά και σε μικρά διαδοχικά τμήματα . Οχι με μια κι έξω , μονοκόματα .
Βελτιώνει , βαθαίνει λίγο την αρχική χάραξη , χρησιμοποιώντας τα κατάλληλα νυστέρια .
Χρησιμοποιεί το μηχανικό μολύβι με τη λεπτή μύτη για να σημειώσει προσεκτικά μέχρι τα όρια του κεντρικού διακοσμητικού.
Επάνω σε αυτές τις γραμμές θα χαράξει με το νυστέρι που του επιτρέπει να έχει καλή ορατότητα και να “σκάψει” με ακρίβεια .
Την ίδια εργασία επαναλαμβάνει κοντά στο τακούνι της ένωσης . Σημάδεμα με το μολύβι και χάραξη με το νυστέρι.
Το τακούνι προφανώς δεν αφήνει να πλησιάσει πολύ κοντά του , ούτε το gramil για να χαράξει , ούτε το ρούτερ για να σκάψει .
Ολη η εργασία πέριξ του τακουνιού γίνεται στο χέρι .
Ολοκληρώνοντας τις εργασίες σε αυτό το βήμα έφτασε εδώ
Αποστολή από: Ιωσήφ Τορρένς στις Δεκεμβρίου 20, 2021, 11:40:51 μμ
Β μέρος : Χαράξεις με το gramil στην πλάτη και στα πλαϊνά .
Προετοιμασία για την καλή συναρμογή του περιμετρικού φιλέτου με το διακοσμητικό της πλάτης
καθώς και με το διακοσμητικό κάτω στη ένωση των πλαϊνών .
Από το 2 : 30 μέχρι το 13 : 50 Εργασία στην πλάτη της flamenco .
Αρχίζει τις μετρήσεις για το εσωτερικό περιμετρικό φιλέτο (purfling). Εχει κολλημένα τέσσερα καπλαμαδάκια (α/μ/α/μ) και τα χρησιμοποιεί για οδηγό που θα του δώσει το ακριβές πλάτος . Σημαδεύει με το μολύβι και χαράζει με το νυστέρι αργά προσεκτικά επάνω στη μολυβιά , μέσα και κάθετα στο διακοσμητικό της πλάτης . Η ίδια εργασία γίνεται κάτω στο τελείωμα και πάνω στο τακούνι της ένωσης .
Από το 14 : 60 ως το 31 : 32 Χαράξεις στην πλάτη της κλασικής
Ρυθμίζει το πλάτος κοπής / χάραξης στο gramil . Εδώ το συνολικό πλάτος , το θέλει λίγο πιο στενό , στα 3,0 χιλιοστά .
Ξεκινά τη χάραξη από τη θέση της μέσης . Προχωράει προς τα επάνω και προς τα κάτω και σταματά τη χάραξη , λίγο πριν το όριο του διακοσμητικού .
Στα τελειώματα των διακοσμητικών της πλάτης , κάτω και επάνω θα επαναλάβει την εργασία , σχεδόν όπως την είδαμε πριν στη flamenco ( 4 + 4 = 8 φορές ! ) . Από τα επάνω τέσσερα τελειώματα , τα δυο ακριανά , μπορούν να γίνουν με το gramil , ενώ τα δυο μεσαία , αυτά που είναι κοντά στο τακούνι , αναγκαστικά θα δουλευτούν με το νυστεράκι . Τα τέσσερα κάτω τελειώματα μπορεί όλα να τα χαράξει με το gramil , έχοντας ρυθμίσει βέβαια το μαχαιράκι στο κατάλληλο πλάτος κοπής .
Από το 37 : 27 ως το 51 : 48 Εργασία χάραξης στα πλαϊνά της κλασικής
Εχει ρυθμίσει το μαχαιράκι του gramil στο απαιτούμενο “ύψος” του φιλέτου .
Aρχίζει τη χάραξη στα πλαϊνά από τη μεριά που γειτονεύουν με το καπάκι .
Στο 46 : 10 βλέπουμε ότι δεν πέρασε το εργαλείο πάνω από το διακοσμητικό της ένωσης των πλαϊνών .
Στα επόμενα βήματα θα δούμε , θα καταλάβουμε πιο καλά , πώς θέλει να κάνει τη συναρμογή και γιατί εργάζεται έτσι όπως δείχνουν οι φωτογραφίες .
Στο 52 : 26 και λίγο παρακάτω ως το 53 : 16
Στη θέση της μέσης , όπου είναι πολύ έντονη η καμπύλη της πλάτης , το gramil δεν μπορεί να έχει καλή επαφή .
Υπάρχει τρόπος να ξεπεράσει αυτό το πρόβλημα . Ελπίζω ότι φαίνεται καθαρά στις πιο κάτω στις εικόνες .
Από το 53 : 30 ως το τέλος ολοκληρώνει τις χαράξεις με τη χρήση του gramil . Μερικές παρατηρήσεις .
Οι συνθήκες εγγραφής αυτού του βίντεο δεν τον ευνοούσαν να συγκρατεί όπως πρέπει σταθερό όλο το όργανο ...
Το gramil αποδίδει καλύτερα, σταθεροποιώντας την κιθάρα επάνω στον πάγο εργασίας με ένα σφιγκτήρα που συγκρατεί δυνατά το μανίκι και βέβαια ολόκληρο το όργανο . Η χάραξη γίνεται πιο σταθερά και λίγο πιο βαθειά .
Ενα καλοφτιαγμένο DIY gramil μπορεί να δουλέψει αποτελεσματικά . Θέλει καλή ρύθμιση στο επιθυμητό πλάτος κοπής , οι σφήνες του να σφίγγουν καλά , ακονισμένο μαχαιράκι , αργές χαράξεις , αρκετά περάσματα , έλεγχο και τη δική μας υπομονή .
Αποστολή από: Ιωσήφ Τορρένς στις Δεκεμβρίου 22, 2021, 11:44:30 μμ
Γ μέρος : Αφαίρεση υλικού περιμετρικά στα όρια του σκάφους με εργαλεία χειρός .
Από τη μικρή προσωπική μου εμπειρία , μπορώ να βεβαιώσω ότι είναι μια κουραστική εργασία , που απαιτεί μεγάλη υπομονή .
Δεν έχω παρακολουθήσει ακόμα το Δ μέρος , πάντως στο Ε μέρος αυτού του βήματος θα μας δείξει πώς δουλεύει με το router .
Από την αρχή ως το 7 : 07 Αφαίρεση υλικού από το διακοσμητικό και λίγο από το πλαϊνό με το πριόνι και το σκαρπέλο
Κόβει λίγο πιο βαθειά το διακοσμητικό ξυλάκι της ένωσης των δυο πλαϊνών στις θέσεις που είχε χαράξει προηγουμένως .
Ελέγχει το βάθος της κοπής και σταματά μόλις φανεί το ξύλο του τάκου από μέσα .
Συνέχεια μέχρι το 15 : 44
Αργά και πολύ προσεκτικά αφαιρεί υλικό με το στενό σκαρπέλο . Οπου χρειάζεται , βαθαίνει λίγο ακόμα τη χάραξη με το νυστέρι .
Μπορεί να συμβούν μικρές αναποδιές , αλλά ευτυχώς είναι από εκείνες που διορθώνονται εύκολα και γρήγορα .
Συνέχεια μέχρι το 18 : 40
78 C 03 Αφαίρεση στενών λωρίδων υλικού από το καπάκι “σκάβοντας” με το σκαρπέλο και βαθαίνοντας με το νυστέρι
Από το 20 : 33 μέχρι το 27 : 00
Με το πριόνι κόβει πάλι στο χαραγμένο όριο του πλαϊνού και αφαιρεί λίγο λίγο υλικό με το σκαρπέλο .
Χρειάστηκε είκοσι επτά λεπτά της ώρας για να εργαστεί κυρίως στα όρια του πλαϊνού με το καπάκι ,
να προσέξει πολύ στο τελείωμα του διακοσμητικού , κι όλα αυτά μόνο για τη μικρή περιοχή που αντιστοιχεί στο κάτω τακούνι .
Από το 27 : 00 μέχρι το 36 : 00
Χρησιμοποιώντας το σκαρπέλο αφαιρεί λίγο λίγο υλικό σε στενές λωρίδες από το καπάκι σε περιοχή που έχει από μέσα τα τριγωνικά στηρίγματα , τα peones . Παρομοίως αφαιρεί λίγο λίγο υλικό από το πλαϊνό και από τα peones . Θεωρεί κάπως πιο εύκολη την εργασία σε αυτή την περιοχή γιατί τα νερά των ξύλων είναι παράλληλα με την κατεύθυνση του σκαρπέλου , πιο βολικά . Περνάει ελαφρά με μια λεπτή λίμα τις σκαμμένες επιφάνειες . Δοκιμάζει την εφαρμογή με τα ημιέτοιμα φιλέτα . Κάνει κάποιες μικρές διορθώσεις .
Από το 37 : 28 μέχρι το 42 : 55
Παρόμοιες , αλλά λίγο πιο δύσκολες εργασίες στην πλάτη της κλασικής που αποτελείται από σκληρά ξύλα ...
Αισθάνομαι ότι σας κούρασα , αλλά νομίζω ότι μπήκαμε στο νόημα της εκσκαφής “άνευ χρήσεως μηχανικών μέσων” ...
Αποστολή από: Ιωσήφ Τορρένς στις Δεκεμβρίου 26, 2021, 08:38:29 πμ
Δ μέρος : Αφαίρεση υλικού περιμετρικά στα όρια του σκάφους με εργαλεία χειρός .
Συνοπτική παρουσίαση
Το router , δε μπορεί να πλησιάσει πολύ κοντά στο τακούνι για να σκάψει , χωρίς τον κίνδυνο ζημιάς .
Αναγκαστικά λοιπόν σε αυτές τις θέσεις η αφαίρεση υλικού γίνεται στο χέρι .
Από την αρχή μέχρι το 23 : 59
Εργασία στην πλάτη , στα πλαϊνά , δεξιά και αριστερά από το τακούνι της ένωσης στην κλασική .
Αυτή η κιθάρα έχει δυο διακοσμητικά φιλέτα που έρχονται αρκετά κοντά στο τακούνι . Προσέχει πολύ τις απολήξεις .
Απο το 24 : 22 μέχρι το 35 : 50
Εργασία στο καπάκι , στα πλαϊνά , δεξιά και αριστερά από την ένωση με το μανίκι . Δοκιμάζει να δει αν εφαρμόζει καλά .
Για την αφαίρεση υλικού από τη σιλουέτα του σκάφους , θα χρησιμοποιήσει το router .
Από το 40 : 03 μέχρι το 54 : 10
Μας δείχνει την εργασία για την πιο συνηθισμένη περίπτωση σύνδεσης διακοσμητικών φιλέτων σε ισπανική κιθάρα .
Σε αυτή την κιθάρα , τη flamenco , τα ξύλα της είναι πιο βολικά , πιο υπάκουα για τέτοιες εργασίες στο χέρι .
Από το 1 : 02 : 20 ως το τέλος
Εργασία στο τακούνι της flamenco
Εργασία κάτω στην ένωση των πλαϊνών με το περιμετρικό φιλέτο
Αποστολή από: Ιωσήφ Τορρένς στις Δεκεμβρίου 29, 2021, 05:52:41 μμ
Μέρος Ε : Αφαίρεση υλικού περιμετρικά του σκάφους με το router
Από την αρχή μέχρι το 10 : 12
Εχει ρυθμίσει το κοπτικό στο επιθυμητό βάθος και πλάτος κοπής και δοκιμάζει το εργαλείο σ΄ένα παλιό ίσιο μαδέρι .
Επισημαίνει να έχουμε φροντίσει από πριν , όσο μπορούμε καλύτερα για τη σωστή καθετότητα των πλαϊνών .
Γιατί αν υπάρχουν κάποιες μικρές αποκλίσεις , αυτές θα τις αντιγράψει το ροδάκι του router που έρχεται σε επαφή
με τα πλαϊνά και θα φανούν στο αυλάκι που σκάβει το κοπτικό .
Από το 10 : 17 μέχρι το 48 : 30 Εργασία στην κλασική από την πλευρά της πλάτης .
Θα δούμε ορισμένα στιγμιότυπα από αυτό το χρονικό διάστημα .
Εχει στερεώσει την κιθάρα έτσι ώστε να έχει εύκολη πρόσβαση σε όλο το μήκος της σιλουέτας του σκάφους .
Εστρωσε πάνω στον πάγκο εργασίας ένα υποσέντονο ακράτειας , για να προστατέψει το καπάκι της κιθάρας .
Παρόλο που , όπως είδαμε , χάραξε όλα τα όρια με το gramil , δεν επαναπαύεται , δεν αρκείται μόνο σε αυτό .
Εβαλε χαρτοταινία στο πλαϊνό για να συγκρατήσει , να μην πεταχτεί μακρυά κάποιο μικρό ξέφτι που είναι πιθανό
να ξεφύγει από τη χρήση του router . Αν συμβεί κάτι τέτοιο , το ξέφτι θα παραμείνει στη θέση του , μετά θα το
κολλήσει , χωρίς να χρειαστεί να το ψάχνει σε όλο το εργαστήριο για να βρεί πού πετάχτηκε .
Η χρήση του router , στην περιφέρεια αυτής της πλάτης με τις τόσο έντονες καμπύλες , είναι ένα πρόβλημα προς επίλυση.
Από το 14 : 18 μέχρι το 15 : 07 δείχνει και περιγράφει πώς θα δουλέψει .
Ουσιαστικά θα κάνει δυο περάσματα με το εργαλείο :
Ενα πρώτο πέρασμα με τη βάση του router “κεκλιμένη” ως προς την πλάτη για να του δώσει το σωστό ύψος κοπής .
Ενα δεύτερο πέρασμα με τη βάση του router “παράλληλη” με την πλάτη για να του δώσει το σωστό πλάτος κοπής .
Εννοείται ότι το ροδάκι του router και στα δυο περάσματα , είναι συνέχεια σε επαφή με το πλαϊνό .
Αυτά τα δυο διαφορετικά περάσματα θα δημιουργήσουν στα peones και στις άκρες των
καμαριών ένα μικρό σκαλοπάτι , που το αφαιρεί μετά με το σκαρπέλο σχετικά εύκολα και γρήγορα .
Από το 29 : 50 μέχρι το 32 : 12
Για να κόψει λίγο πιο έξω το περιθώριο εκεί στην απόληξη του διακοσμητικού της πλάτης δεν αλλάζει τη ρύθμιση του κοπτικού .
Προσθέτει με χαρτοταινία τρία καπλαμαδάκια εξω στο πλαϊνό . Το πάχος τους ( 1,5 mm ) είναι ακριβώς αυτό που έχουν οι τρεις
εσωτερικές διακοσμητικές γραμμές . Τόσο χρειάζεται για να κόψει την απόληξη του διακοσμητικού εκεί που πρέπει .
Από το 32 : 12 ως το 48 : 30
Προσεκτικά με ένα καλά ακονισμένο σκαρπέλο αφαιρεί το μικρό σκαλοπάτι από τα peones και από τις άκρες στα καμάρια .
Απο το 48 : 38 μέχρι το 1 : 21 : 23 Εργασία στην κλασική από την πλευρά με το καπάκι
Το καπάκι αυτής της κλασικής δεν έχει τόσο έντονες καμπύλες όπως η πλάτη . Η περιοχή της μικρής καμπάνας είναι επίπεδη.
Στην περιοχή της μεγάλης καμπάνας που είναι καμπύλη , έκανε δυο περάσματα με το εργαλείο , όπως εργάστηκε στην πλάτη.
Σε ένα σημείο της μικρής καμπάνας έσπασε ένα κομματάκι ξύλο από το πλαϊνό , αλλά κόπηκε ακριβώς στο όριο που είχε χαράξει
υπομονετικά με το gramil , οπότε κανένα πρόβλημα . Για να δουλέψει με το router κοντά στην ένωση , στερέωσε καλύτερα το σκάφος από κάτω .
Απο το 1 : 06 : 04 μέχρι το 1 : 20 : 00
Στο όριο με το μανίκι , ανοίγει το αυλάκι με το νυστέρι και με δυο μικρά στενά σκαρπέλα .
Κάνει κάποιες μικρές διορθώσεις , περιμετρικά σε όλη τη σιλουέτα , όπου και όσο χρειάζεται .
Από το 1 : 21 : 33 ως το τέλος Εργασία στη flamenco
Αποστολή από: Ιωσήφ Τορρένς στις Ιανουαρίου 01, 2022, 09:08:56 μμ
Τοποθετεί , κολλάει τα εσωτερικά φιλέτα
cenefas = purfling = εσωτερικά περιμετρικά διακοσμητικά φιλέτα
Από την αρχή μέχρι το 13 : 50
Ξεκινά την εργασία με τα εσωτερικά περιμετρικά φιλέτα στο καπάκι της κιθάρας flamenco .
Τα φιλέτα είναι κολλημένα και προλυγισμένα https://www.youtube.com/watch?v=osYEO7x69XY (https://www.youtube.com/watch?v=osYEO7x69XY)
Εχουν αρχικό ύψος 10 χιλιοστά και στην πορεία θα κατεβάσει το ύψος στα 8,0 χιλιοστά , γιατί θέλει να είναι
βέβαιος ότι και οι 4 διακοσμητικές γραμμές ( α/μ/α/μ ) θα είναι ορατές και καθαρές σε όλη τη διαδρομή τους.
Για να μετρήσει το μήκος , στερεώνει προσωρινά τη λωρίδα στη μέση του σκάφους . Σημαδεύει το κέντρο κάτω στο
τελείωμα και το τέρμα της διαδρομής πάνω στην ένωση . Κόβει με το σκαρπέλο , τρίβει ελαφρά τις κοπές με το γυαλόχαρτο.
Από το 14 : 30 ως το 24 : 20
Περνά με τη μικρή πλάνη την ακμή της λωρίδας με τα φιλέτα , για να χαμηλώσει το ύψος της και για να αποκαλυφθούν
όμορφες , καθαρές και επίπεδες οι παράλληλες διακοσμητικές γραμμές . Δοκιμάζει , είναι λίγο πιο ψηλά , θα το χαμηλώσει αργότερα .
Από το 24 : 25 μέχρι το 28 : 02
Τοποθετεί το purfling στη θέση τoυ μέσα στο αυλάκι . Εκεί κάτω στο τελείωμα σημαδεύει με το μολύβι πού και πόσο θα
κόψει μια μικρή γωνία για να έρθει μετά το εξωτερικό περιθώριο με τις γραμμές του από κάτω να το κόψει υπό γωνία 45
μοιρών για να γίνει όμορφη , η γωνιακή σύνδεση με τις αντίστοιχες γραμμές του διακοσμητικού της ένωσης των πλαϊνών .
Σε επόμενο βήμα , θα δούμε πώς γίνεται στην πράξη .
Από το 28 : 28 ως το 45 : 30
Απλώνει κόλλα στη λωρίδα και την τοποθετεί στο αυλάκι . Για να πιέσει καλύτερα , χρησιμοποιεί ένα κομμάτι λάστιχο σαν
εξωτερικό περιθώριο ( binding ) και στερεώνει με χαρτοταινία πρώτα στη μέση του σκάφους . Βεβαιώνεται ότι όλη η λωρίδα
έχει καθίσει στη σωστή θέση και αρχίζει την κόλληση από κάτω στο τελείωμα . Εφαρμόζει σε όλο το μήκος αυτό το
λαστιχένιο εξωτ. περιθώριο και στερεώνει με χαρτοταινία . Η λωρίδα με τα φιλέτα πρέπει να εφάπτεται , να πιέζεται καλά και
κάτω και στο πλάι . Λίγο πριν φτάσει στην ένωση με το μανίκι , κόβει - διαμορφώνει την άκρη από το λάστιχο ώστε αυτό να
χωράει μέσα στο αυλάκι στο τέλος της διαδρομής .
Από το 46 : 00 ως το τέλος
Επαναλαμβάνει την εργασία που είδαμε από την άλλη πλευρά στο καπάκι της flamenco .
Μια κοντινή λήψη από τη σύνδεση των εσωτερικών διακοσμητικών κάτω στο τελείωμα .
Αποστολή από: Ιωσήφ Τορρένς στις Ιανουαρίου 05, 2022, 02:20:14 μμ
Τοποθετεί , κολλάει τα εσωτερικά φιλέτα υπό γωνία 45 μοιρών
Η λιτή περιγραφή και οι φωτογραφίες μπορεί να δίνουν μια ιδέα , αλλά δεν αρκούν .
Για καλύτερη κατανόηση προτείνεται η παρακολούθηση του βίντεο σε πλήρη οθόνη .
Εργασία στη flamenco κιθάρα από την πλευρά της πλάτης
Από την αρχή μέχρι το 9 : 39
Πραγματοποιεί μια κοπή υπό γωνία 45 μοιρών πρώτα στην απόληξη του κεντρικού διακοσμητικού της πλάτης .
Επαναλαμβάνει άλλη μια τέτοια κοπή στην απόληξη του διακοσμητικού της ένωσης των πλαϊνών . Μετά κάνει
δοκιμαστικές γωνιακές κοπές 45 μοιρών σε ένα μικρό κομμάτι φιλέτο που έχει τις ίδιες γραμμές ( α/μ/α/μ ) και την ίδια
διατομή με το ολόκληρο . Ελέγχει σχολαστικά για την καλή εφαρμογή , διορθώνει λίγο λίγο όπου και όσο χρειάζεται .
Φροντίζει να αντιστοιχούν σωστά και καθαρά οι διακοσμητικές γραμμές που κόπηκαν υπό γωνία 45 μοιρών.
Αρωγοί σε αυτή την εργασία είναι , η ασκημένη ματιά , ένα καλά ακονισμένο σκαρπέλο και μια λίμα με ψιλό δόντι . Λίγο
αργότερα θα χρησιμοποιήσει και χοντρό γυαλόχαρτο .
Από το 10 : 20 ως το 18 : 40
Εργάζεται αντίστοιχα με τις γωνίες του διακοσμητικού της πλάτης , κοντά στο τακούνι . Τοποθετεί όλο το λυγισμένο
φιλέτο στη θέση του , το στερεώνει με δυο χαρτοταινίες στη θέση της μέσης , το φέρνει να είναι σε καλή επαφή με το
αυλάκι και σημαδεύει εκεί που θα κόψει . Το φιλέτο εξακολουθεί να είναι λίγο πιο ψηλό . Θα το χαμηλώσει αργότερα.
Από το 21 : 12 ως το 31 : 41
Εδώ για τη διαμόρφωση της γωνίας των 45 μοιρών δε χρησιμοποιεί σκαρπέλο , αλλά χοντρό γυαλόχαρτο σε τάκο . Ο
καθένας επιλέγει ελεύθερα τον τρόπο που τον εξυπηρετεί καλύτερα . Δοκιμάζει , διορθώνει αν χρειάζεται λίγο το αυλάκι , ή
το φιλέτο , τοποθετεί , ελέγχει , μέχρι όλα να δείχνουν καλά . Επειδή το φιλέτο είναι ακόμα λίγο πιο ψηλό , ρίχνει μια μικρή
σκιά που ξεγελάει το μάτι και δεν μας αφήνει να δούμε καλά την ακρίβεια των γωνιακών συνδέσεων .
Από το 35 : 07 ως το 42 : 00
Πριν τη κόλληση δοκιμάζει να ελέγξει αν το φιλέτο έχει το σωστό μήκος . Δοκιμάζει δυο φορές . Μια φορά από πάνω
προς τα κάτω και μια από κάτω προς τα πάνω . Βεβαιώνεται ότι του ξέφυγε , το φιλέτο έγινε λίγο πιο μακρύ . Ευτυχώς , το πιο
μακρύ εύκολα διορθώνεται . Πραγματοποιεί τη διόρθωση προς τη μεριά με το τακούνι , που είναι πιο απλά τα πράγματα .
Από το 42 : 12 ως το τέλος
Οπως είδαμε σε προηγούμενο βήμα κολλάει το εσωτερικό φιλέτο . Για καλύτερη πίεση χρησιμοποιεί ένα λαστιχένιο
εξωτερικό “binding” και τα στερεώνει με χαρτοταινία . Δυο τελευταία στιγμιότυπα από τον κόπο αυτού του βήματος .
Αποστολή από: Ιωσήφ Τορρένς στις Ιανουαρίου 05, 2022, 07:31:13 μμ
Χαμηλώνει το εσωτερικό περιμετρικό φιλέτο
Ξεκινά με τη μικρή πλάνη για να πάρει τα χοντρά και συνεχίζει με το μικρό πλανάκι , ή με μια λίμα για τα πιο ψιλά .
Αποστολή από: Ιωσήφ Τορρένς στις Ιανουαρίου 06, 2022, 07:34:44 μμ
Τελική λείανση στα εξωτερικά φιλέτα πριν να τα λυγίσει
junquillos = bindings = εξωτερικά περιμετρικά φιλέτα
Εύκολη αυτή η εργασία πρώτα με τη ξύστρα και ύστερα με το χοντρό και το ψιλό γυαλόχαρτο .
Εφτιαξε οκτώ εξωτερικά φιλέτα και για τις δυο κιθάρες . Ομως δυο από αυτά , δεν ήσαν άψογα σε όλο το μήκος
και από τις δυο τους πλευρές. Δεν πάνε χαμένα , απλά όταν θα τα λυγίζει , θα προσέξει να είναι ορατή , η καλή τους πλευρά .
Αποστολή από: Ιωσήφ Τορρένς στις Ιανουαρίου 08, 2022, 01:43:11 μμ
Λυγίζει τα εξωτερικά φιλέτα με τη βοήθεια θερμότητας
Λυγίζει τα φιλέτα με την ίδια απλή συσκευή που είδαμε στο βήμα 48 στη σελίδα 7 για το λύγισμα των πλαϊνών .
Ο τρόπος που δουλεύει είναι παραδοσιακός , οικονομικός αλλά και προσεγμένος σε λεπτομέρειες .
Από το 12 : 03 εως το 13 : 03
Παρατηρεί μια μικρή στρέβλωση στο μισολυγισμένο φιλέτο . Δεν την προσπερνά … Τη διορθώνει εύκολα και προχωρά .
Από το 25 : 50 ως το τέλος
Εχει λυγίσει όλο το φιλέτο . Στη μέση της σιλουέτας εκεί που είναι πιο κλειστή η καμπύλη , οι διακοσμητικές γραμμές
έδειξαν μια μικρή αποκόλληση . Εβαλε λίγη κόλλα , την άπλωσε με το δάχτυλο όσο μπορούσε να εισχωρήσει , σκούπισε
τα περισσεύματα της κόλλας , έσφιξε δυνατά τη κλειστή στροφή ανάμεσα σε δυο ρετάλια μελαμίνης και όλα εντάξει .
Αποστολή από: Λάμπρος Σταυρίδης στις Ιανουαρίου 08, 2022, 09:09:10 μμ
Σ' ευχαριστούμε.........!!!!!!!!!!!
Αποστολή από: Ιωσήφ Τορρένς στις Ιανουαρίου 09, 2022, 08:36:18 πμ
Αποστολή από: Ιωσήφ Τορρένς στις Ιανουαρίου 10, 2022, 04:03:25 μμ
Κόλληση των εξωτ. φιλέτων ( binding ) και εφαρμογή αυτών υπό γωνία 45 μοιρών
Εργασία στο καπάκι της κλασικής κιθάρας
Συνήθως αποφεύγει να τυλίγει το σκάφος με σχοινάκι για να κολλήσει τα εξωτερικά φιλέτα . Φροντίζει από πριν να είναι
τα φιλέτα σωστά λυγισμένα , σύμφωνα με τη σιλουέτα , να εφαρμόζουν καλά , χρησιμοποιεί κόλλα και τα στερεώνει
ικανοποιητικά μόνο με χαρτοταινία . Εδώ , θέλησε να μας δείξει , σε πραγματικό χρόνο , για ένα μόνο φιλέτο , πώς
στερεώνει την κόλληση με το σχοινάκι . Για να μη γίνει ζημιά σφίγγοντας με το σχοινάκι γύρω γύρω στα άλλα τρία
κολλημένα εσωτερικά λεπτά φιλέτα του σκάφους , έχει εφαρμόσει ένα προσωρινό λαστιχένιο binding με χαρτοταινία .
Από το 5 : 48 μέχρι το 14 : 56
Ξεκινά από κάτω στην ένωση των πλαϊνών . Μετρά , σημειώνει , κόβει , εφαρμόζει , δοκιμάζει , όλα εντάξει .
Από το 16 : 16 μέχρι το 33 : 36
Αρχίζει να κολλά το φιλέτο από κάτω , το στερεώνει με χαρτοταινία , ανεβαίνει και ολοκληρώνει μέχρι επάνω στην ένωση .
Από το 33 : 50 μέχρι το 49 : 06
Ξεκινά να τυλίγει το σκάφος με το σχοινάκι , από πάνω προς τα κάτω , πάντα αντικρυστά , για να μη γλυστράει και να
μπορεί να σφίξει δυνατά το φιλέτο στη θέση του .
Από το 1 : 03 : 37 μέχρι το τέλος
Εργασία στην πλάτη της flamenco
Στο λυγισμένο φιλέτο που εφαρμόζει καλά στη σιλουέτα , απλώνει τη κόλλα
στερεώνει με χαρτοταινία , το αφήνει να στεγνώσει για 24 ώρες κι όλα εντάξει .
Αποστολή από: sakkalis στις Ιανουαρίου 10, 2022, 04:50:12 μμ
Θα σου πρότεινα μόλις ολοκληρωθεί να γίνει ένα ολοκληρωμένο κείμενο σαν βιβλίο σε μορφή pdf, γιατί μέσα στα μυνήματα χάνεται η δουλειά και δυσκολέυται η μελέτη από κάποιον που θέλει να καταπιαστεί με αυτό.
Το μόνο που με προβλήματίζει είναι τα πνευματικά δικαιώματα, και κατά πόσον ο οργανοποιός θα είναι σύμφωνος με την δημιουργία ενός τέτοιου πονήματος (λογικά χρειάζεται την άδεια του για την χρήση του υλικού).
Αποστολή από: Popeye στις Ιανουαρίου 10, 2022, 09:30:15 μμ
Αποστολή από: Ιωσήφ Τορρένς στις Ιανουαρίου 10, 2022, 09:51:59 μμ
Πριν από δυο μήνες δεχτηκα το παρακάτω mail από τον οργανοποιό του θέματος .
Ηθελα να το κρατήσω για μένα , αλλά μετά την πρόταση του Δημήτρη είπα να το μοιραστούμε .
-----------------------------------------------------------------------------------------------------------------
Hola de nuevo, estimado José Torrens.
Γειά σου αξιότιμε Χοσέ Τορρένς
He visto lo expuesto basado en todo mi trabajo subido a YouTube y es para felicitarle.
Είδα όσα παρουσιάζετε ανοιχτά βασισμένα σε όλη την εργασία μου που έχω ανεβάσει στο You Tube και θέλω να σας συγχαρώ.
Como ya digo en mis vídeos, para mí es un placer enseñar todo lo que sé y es por lo que tengo activado
Οπως ήδη λέω στα βίντεο , για μένα είναι μια ευχαρίστηση να δείχνω όλα όσα γνωρίζω και γι αυτό έχω ενεργοποιήσει
el poder usarlos a conveniencia y veo que usted está haciendo un buen trabajo de divulgación de la
τη δυνατότητα να χρησιμοποιούνται (τα βίντεο) για τεχνική ευκολία
και βλέπω ότι εσείς κάνετε μια καλή δουλειά για τη διάδοση
lutería española en Grecia a través de Greek luthiers community.
της ισπανικής οργανοποιίας στην Ελλάδα μέσα στη κοινότητα των Ελλήνων οργανοποιών.
Tiene todo mi apoyo para que siga con ello y para mí es un gran placer que lo muestre.
Εχετε όλη την υποστήριξή μου για να συνεχίσετε την εργασία σας και για μένα είναι μια ευχαρίστηση
αυτά που παρουσιάζετε
Por los comentarios de la gente, veo que se abren pequeños debates, lo normal en este noble oficio,
Οσο αφορά στα σχόλια , βλέπω ότι ανοίγουν μικροί διάλογοι , κάτι που είναι φυσικό σε αυτό το
ευγενές επάγγελμα
aparte que el traductor al español lo hace con palabras inconexas pero entiendo perfectamente lo que
παρόλο που ο μεταφραστής στα ισπανικά το κάνει με ασύνδετες λέξεις , καταλαβαίνω τέλεια
pone.
τα γραφόμενα
Pues un fuerte abrazo desde España y siga así.
Λοιπόν μια δυνατή αγκαλιά από την Ισπανία και να συνεχίσετε έτσι
Αποστολή από: sakkalis στις Ιανουαρίου 11, 2022, 03:38:32 πμ
Ωραίος που ετσι απλόχερα και με χαρά μοιράζεται τη δουλειά του.Αναμενουμε τη συνέχεια Ιωσηφ.
Αποστολή από: Stergios_lutherie στις Ιανουαρίου 11, 2022, 11:36:49 μμ
Γιορτινά γεγονότα, εύγε!
Αποστολή από: Μάνος Τουρπάλης στις Ιανουαρίου 12, 2022, 10:02:05 πμ
… Ελπίζω να καταφέρω κάποια από αυτά να τα μεταφράσω στα ελληνικά … Βιάστηκα όμως να τα δώσω σαν αρχείο όλα μαζί να υπάρχουν εδώ …
Ιωσήφ αν θέλεις την άποψή μου (και επιπλέον μιας και φαίνεται να έχεις ήδη - ή να μπορείς να δημιουργήσεις εύκολα - και καλή σχέση με τον οργανοποιό), είναι να κάτσεις και να μεταφράσεις (όλο ή έστω τα "κρίσιμα μέρη" κατά την κρίση σου από) το βιβλίο του. Ήδη το κάνεις με τα αποσπασματικά ποστ. Και μιας και κατέχεις και από σχεδιασμό, να συμπεριλάβεις όλα τα διευκρινιστικά (εικόνες, βοηθήματα κτλ.(*) και να κάνεις μια ολοκληρωμένη δουλειά στα Ελληνικά (**) - που απ' όσο ξέρω δεν υπάρχει (***).
Θα μπορούσε να είναι και σύντομο - δεν ξέρω πόσο μεγάλα είναι τα πρωτότυπα, εκεί είναι Ισπανία κι εδώ Ελλάδα, αλλά ούτως ή άλλως φαντάζομαι θα ενδιαφέρει και τον Ισπανό, έστω σαν πρόθεση - γιατί να έχει αντίρρηση - και ίσως και κάποιον από εδώ και να γίνει μια ωραία δουλειά (** ιδέες ρίχνω, μη βαράτε).
(*) εδώ πήγε το μυαλό μου, δες τι ωραίο βιβλιαράκι βρήκε ο letasos για την μπαλαλάϊκα, απλό, μεστό και ζουμερό, 45 σελίδες μαζί με τα εξώφυλλα
[url]http://www.luthier.gr/index.php?topic=4207.msg80206#msg80206[/url] ([url]http://www.luthier.gr/index.php?topic=4207.msg80206#msg80206[/url])
(**) και ως οργανοποιός αλλά και γνώστης της Ελληνικής αγοράς μπορείς να μεταφράζεις και με την τρέχουσα ορολογία και έχοντας άμεση γνώση για το τι μπορεί κανείς να βρει εδώ στο Ελλάντα, τι πρέπει να αναζητήσει αλλού, τι πρέπει να κατασκευάσει κτλ.
(***) τι θα την κάνεις τελικά αυτή τη δουλειά δεν μπορώ να πω, αλλά αφού όλα τα κάνουμε για το χρήμα ή τη δόξα, θα σου μείνει τουλάχιστον η δόξα :021: - χώρια που είναι πολύ καλή ψυχοθεραπεία, μετά λόγου γνώσης
Αποστολή από: Ιωσήφ Τορρένς στις Ιανουαρίου 12, 2022, 02:49:53 μμ
Είναι πολλά που δε ξέρω πώς γίνονται . Ας τελειώσει έτσι όπως πάει τώρα , ναμαστε όλοι καλά και βλέπουμε . {celebrate012}
Αποστολή από: ΚαΠα στις Ιανουαρίου 12, 2022, 08:56:05 μμ
Αποστολή από: Ιωσήφ Τορρένς στις Ιανουαρίου 13, 2022, 07:29:53 πμ
Αποστολή από: Ιωσήφ Τορρένς στις Ιανουαρίου 15, 2022, 06:55:27 μμ
Διαμόρφωση , εφαρμογή και κόλληση της “σόλας” στο τακούνι
Από την αρχή ως το 9 : 27 Εργασία στο τακούνι της flamenco
Το ξυλάκι για τη σόλα , θέλει να το κάνει να είναι ίδιο , με τα εξωτερικά περιμετρικά φιλέτα , ως προς το πάχος , τα ξύλα και
τα χρώματα . Παλίσανδρος από πάνω και τέσσερα καπλαμαδάκια (α/μ/α/μ) από κάτω . Λίγο λίγο και προσεχτικά χαμηλώνει το
τακούνι με το σκαρπέλο , τόσο , όσο χρειάζεται . Φάνηκαν οι διακοσμητικές γραμμές με λίγα κατάλοιπα κόλλας τα οποία
θα καθαρίσει σχολαστικά .
Από το 9 : 30 ως το 21 : 00
Τοποθετεί το ξυλάκι δοκιμάζει και παρατηρεί ότι για να εφαρμόσει καλά με τα εξωτερικά φιλέτα , θα χρειαστεί να του κάνει μια
πολύ πολύ μικρή καμπύλη . Καθαρίζει τα φιλέτα στη θέση της κόλλησης με μια λίμα που δεν έχει δόντια στη μια στενή ακμή
για να μη χαλάσει το τακούνι . Με τη ξύστρα και το κρυσταλλάκι εξομαλύνει τις μικροδιαφορές που υπάρχουν στην επιφάνεια
συναρμογής των φιλέτων με τα πλαϊνά . Με ένα κοφτερό σκαρπέλο φροντίζει λίγο ακόμα τα φιλέτα , εκεί στη θέση που θα
κολλήσει τη σόλα . Η ασκημένη του ματιά τον προτρέπει να επιμείνει λίγο ακόμα με τη λίμα .
Από το 21 : 00 ως το 26 : 30
Μεταφέρει και σημειώνει τον άξονα συμμετρίας επάνω στο τακούνι . Παρατηρεί ότι το πέλμα του τακουνιού δεν είναι ακριβώς
συμμετρικό ως προς τη γραμμή που χάραξε . Διορθώνει τη συμμετρία στο περίγραμμα του πέλματος λίγο λίγο με το σκαρπέλο
και τη λίμα . Τρίβει τις ακμές από το ξυλάκι της σόλας σε χοντρό γυαλόχαρτο . Η λείανση γίνεται προς μια μόνο κατεύθυνση
από την πλευρά που είναι κολλημένα τα καπλαμαδάκια . Αν τρίψει από την άλλη πλευρά , θα προκαλέσει τη φθορά τους .
Από το 26 : 60 ως το 34 : 00
Επάνω σε ένα κυρτό τάκο με κολλημένο χοντρό γυαλόχαρτο τρίβει λίγο λίγο την ακμή από το ξυλάκι για να του δώσει την
επιθυμητή πολύ μικρή καμπύλη . Για να γίνει όμορφο και σωστό , θα πρέπει η σόλα να δείχνει ότι προεκτείνει την κατά μήκος
καμπύλη της πλάτης . Θα κατεβαίνει δηλαδή πολύ πολύ ελαφρά προς τα κάτω . Για να γίνει αυτό , λειαίνει ελαφρά την άκρη του
πέλματος από το τακούνι με χοντρό γυαλόχαρτο . Ελέγχει τις συναρμογές , διορθώνει με το γυαλόχαρτο αυτό το ελάχιστο που
χρειάζεται , εφαρμόζει , δοκιμάζει , κι είναι ευχαριστημένος .
Απο το 34 : 33 ως το τέλος
Ελέγχει για να δεί αν οι διακοσμητικές γραμμές δεξιά και αριστερά της σόλας αντιστοιχούν με εκείνες των φιλέτων . Δεν
αντιστοιχούν και τόσο καλά . Από τη μια πλευρά , το ξυλάκι της σόλας κάθεται λίγο λίγο πιο ψηλά . Αφαιρεί τη σόλα και
διαμορφώνει με το σκαρπέλο την πλευρά του πέλματος που είναι λίγο πιο ψηλά . Λειαίνει ελαφρά όλο το πέλμα του
τακουνιού με το χοντρό γυαλόχαρτο . Τοποθετεί το ξυλάκι , ελέγχει , τώρα είναι εντάξει . Με το μολύβι ανάποδα αντιγράφει
το περίγραμμα του πέλματος επάνω στη σόλα . Οι δυο μακριές πλευρές της σόλας δεξιά κι αριστερά κόβονται εύκολα με το
σκαρπέλο γιατί τα νερά του ξύλου είναι βολικά , είναι παράλληλα με τη διεύθυνση κοπής . Για τις καμπύλες χρησιμοποιεί το
τριβείο δίσκου .
Ολο το περίγραμμα της σόλας , το διαμόρφωσε λίγο λίγο πιο μεγάλο από το αντίστοιχο του πέλματος . Ετσι θα έχει τη
δυνατότητα να το διαμορφώσει μετά σύμφωνα με τις καμπύλες που καθορίζει το τακούνι . Τοποθετεί , ελέγχει , του αρέσει
βάζει κόλλα και το στερεώνει με ταινία . Θα το αφήσει έτσι για δέκα περίπου λεπτά να τραβήξει λίγο η κόλλα και μετά θα
το σφίξει με ένα σφιχτήρα .
Η ίδια εργασία έγινε και για τη σόλα στο τακούνι της κλασικής κιθάρας .
Αποστολή από: Ιωσήφ Τορρένς στις Ιανουαρίου 17, 2022, 08:06:30 μμ
Αφαίρεση του υλικού που περισσεύει από τα εξωτερικά φιλέτα
Από την αρχή ως το 29 : 00 αφαιρεί υλικό από τα εξωτερικά φιλέτα στην πλάτη και στα πλαϊνά της κλασικής κιθάρας
Ξεκινά με χοντρό γυαλόχαρτο Ρ 40 κολλημένο σε τάκο
Η πλάτη έχει έντονες καμπύλες γι αυτό δουλεύει κρατώντας τον τάκο με μια μικρή κλίση προσέχοντας - όσο γίνεται - να
μην αφήνει έντονες χαρακιές στην επιφάνεια της πλάτης . Τρίβει όσο χρειάζεται μέχρι να διακρίνονται καθαρά οι γραμμές.
Συνεχίζει με την άκρη της μεταλλικής ξύστρας
Εξομαλύνει τις χαρακιές που άφησε το χοντρό γυαλόχαρτο στα φιλέτα και στην πλάτη . Δεν ασκεί έντονη πίεση .
Σε όλη την πορεία αυτής της εργασίας πρέπει να παρακολουθεί συνέχεια το ύψος των φιλέτων να παραμένει σταθερό .
Θέλει προσοχή να μην το παρακάνει με επίμονα τοπικά τριψίματα .
Ακολουθεί η εργασία με το κρυσταλλάκι
Είναι πολύ αποτελεσματικό , με ελάχιστη πίεση , βγάζει πολύ μικρά ροκανίδια . Κρατώντας την ακμή λοξά κι όχι
παράλληλη με τα νερά της πλάτης αφαιρεί κάποιες χαρακιές που έγιναν από το γυαλόχαρτο και τη μεταλλική ξύστρα .
Εργασία στα πλαϊνά
Χρησιμοποιεί λίγο τη ξύστρα , λίγο το κρυσταλλάκι , για να “ξυρίσει” τη συναρμογή των φιλέτων με τα πλαϊνά .
Εδώ στα πλαϊνά πιέζει λίγο παραπάνω τη ξύστρα , ωστόσο προσέχει να μην υπερβάλλει και παρακολουθεί συνέχεια το
πάχος των φιλέτων να παραμένει σταθερό .
Για τον έλεγχο της δουλειάς του εμπιστεύεται και την αφή που μερικές φορές “βλέπει” καλύτερα κι απ΄το μάτι .
Αυτός ο τάκος με το γυαλόχαρτο είναι φαρδύς για να τον κρατήσει κάθετα και να εργαστεί στη μέση της κιθάρας .
Μπορεί όμως να δουλέψει με ένα πιο στενό τάκο , ή με μια λίμα , ή με την άκρη - τη γωνία - από το μεγάλο τάκο που έχει .
Μια χαρά αποδίδει και η ξύστρα . Ολοκληρώνει τη λεπτοδουλειά με το κρυσταλλάκι τόσο στην πλάτη , όσο και στα πλαϊνά .
Από το 29 : 00 ως το 59 : 00 εργάζεται στο καπάκι της flamenco
Το καπάκι είναι συνήθως από έλατο , ένα ξύλο πολύ πιο μαλακό σε σχέση με εκείνο της πλάτης . Επίσης στην περιοχή της μικρής καμπάνας το καπάκι είναι επίπεδο . Αυτά τα δυο χαρακτηριστικά του καπακιού τον αποτρέπουν να εργαστεί με τον
τάκο και το κολλημένο χοντρό γυαλόχαρτο . Θα προκληθούν πολλές και έντονες χαρακιές στο ευαίσθητο ελάτινο καπάκι .
Εδώ η εργασία θα γίνει με τη μεταλλική ξύστρα και εφόσον υπάρχει και με το κρυσταλλάκι . Επισημαίνει ότι και τα δυο πρέπει να τα κρατάει και να ξύνει με την ακμή τους να είναι υπό γωνία κι όχι παράλληλη με τα νερά του καπακιού .
Καθώς εργάζεται , παρατηρεί ότι στη μέση της κιθάρας , από τη μια μόνο πλευρά , το εξωτερικό φιλέτο σε ένα σημείο , δεν κόλλησε με το εσωτερικό . Αφήνει ένα μικρό κενό , τόσο , ώστε να χωράει η λάμα από ένα μικρό μαχαιράκι . Μικρό το κακό . Μπορεί να φτιάξει λίγο στόκο από σκόνη παλίσανδρου και κόλλα χρωματισμένη στο χρώμα του ξύλου . Ενας άλλος τρόπος είναι να χρησιμοποιήσει μια έτοιμη πάστα στο χρώμα που ταιριάζει (εδώ επέλεξε απομίμηση βέγκε) , να στοκάρει , να το αφήσει λίγο να στεγνώσει , να το ξύσει ελαφρά και όλα εντάξει .
Από το 59 : 00 ως το τέλος
Δείχνει πολύ συνοπτικά πώς μπορεί να γίνουν οι εργασίες με ηλεκτρικά εργαλεία .
Ο ίδιος πάντως , εμπιστεύεται και προτιμά να κάνει στο χέρι αυτές τις λεπτές εργασίες .
Αποστολή από: Ιωσήφ Τορρένς στις Ιανουαρίου 22, 2022, 06:46:07 μμ
Βήμα 87 προσωρινό : Προετοιμασία για την κόλληση της ταστιέρας στο μανίκι
Πριν από την κόλληση της ταστιέρας κρίνει απολύτως αναγκαίο να έχει προηγηθεί δοκιμαστικό σετάρισμα .
Αυτό θα του δείξει πού και πώς θα πρέπει να ρυθμίσει την κλίση της γωνίας του μάνικου , για να έχει το
επιθυμητό action , χωρίς να ταστάρουν οι χορδές . Θα κάνει όποιες τυχόν διορθώσεις χρειάζονται και θα
σημειώσει με το μολύβι την ακριβή θέση της ταστιέρας .
Δοκιμαστικό σετάρισμα στη flamenco : https://www.youtube.com/watch?v=Fv6r1opOWew (https://www.youtube.com/watch?v=Fv6r1opOWew)
Δοκιμαστικό σετάρισμα στην κλασική : https://www.youtube.com/watch?v=FqzXM82UitU (https://www.youtube.com/watch?v=FqzXM82UitU)
-----------------------------------------------------------------------------------------------------------------------------------------------------------
Σε αυτό το βήμα , καθώς και σε μερικά από τα επόμενα , δείχνει και περιγράφει εργασίες , δουλεύοντας σε μια άλλη προγενέστερη κιθάρα . Χαρακτηρίζει
αυτά τα βήματα προσωρινά , γιατί θα τα αποσύρει , μόλις γράψει νέα βίντεο με αυτές τις εργασίες για τις δυο κιθάρες που παρουσιάζει στα μαθήματα .
Η απόδοση από τα ισπανικά στα ελληνικά συνεχίζεται και βασίζεται κυρίως στα υπάρχοντα βίντεο καθώς και σε ορισμένα στοιχεία από το ψηφιακό βιβλίο
του κατασκευαστή . Ελπίζω η περιγραφή να είναι ικανοποιητική , όταν από κάποια στιγμή και μετά , δε θα ανοίγουν τα προσωρινά βίντεο .
-----------------------------------------------------------------------------------------------------------------------------------------------------------
Από την αρχή μέχρι το 5 : 08
Τώρα θα δουλέψει με τα γυαλόχαρτα σε εκείνο το τμήμα από το καπάκι που αντιστοιχεί εκατέρωθεν της ταστιέρας .
Τοποθετεί την ταστιέρα επάνω στο μανίκι σύμφωνα με τα σημάδια που είχε ορίσει στο δοκιμαστικό σετάρισμα .
Κολλάει δυο χαρτοταινίες στο καπάκι , ακριβώς στα όρια της ταστιέρας , προσέχοντας αυτή , να μην του μετακινηθεί .
Χαράζει τις επιφάνειες που θα απλώσει την κόλλα . Στο καπάκι , στο μανίκι και κάτω από την ταστιέρα .
Από το 7 : 26 ως το τέλος
Επίσης κολλάει χαρτοταινία στα πλαϊνά της ταστιέρας από το 12ο τάστο μέχρι το τέλος .
Φροντίζει να εφαρμόσει καλά η χαρτοταινία στην κάτω ακμή της ταστιέρας . Αφήνει στα πλαϊνά , όση ταινία περισσεύει .
Για να μη γλιστράει η ταστιέρα όταν θα την κολλάει , τοποθετεί δυο κομμάτια μελαμίνης επάνω στα όρια από τις χαρτοταινίες
που κόλλησε πριν στο καπάκι . Στερεώνει τις μελαμίνες με δυο σφιγκτήρες που θα πιέζουν στη θέση των πλαϊνών της κιθάρας.
Για να προστατέψει την πλάτη από τους σφιγκτήρες , έχει βάλει από κάτω δυο μικρά ξύλινα τακάκια .
Επαναφέρει τη ταστιέρα στη θέση της για να σιγουρευτεί ότι όλα έχουν καλώς . Ελέγχει , είναι έτοιμος για την κόλληση .
Αποστολή από: Ιωσήφ Τορρένς στις Ιανουαρίου 23, 2022, 02:27:13 μμ
Βήμα 88 προσωρινό : Κόλληση της ταστιέρας στο μανίκι
Από την αρχή ως το 3 : 50
Βάζει και απλώνει την κόλλα κάτω από τη ταστιέρα . Την εφαρμόζει στο μανίκι κι από πάνω της τοποθετεί έναν ίσιο
ξύλινο τάκο , με μήκος λίγο μακρύτερο από εκείνο της ταστιέρας . Μέτρησε κι έφτιαξε από πριν , ένα μικρό τάκο
που να χωράει ανάμεσα στο καμάρι και στο μανίκι . Συγκρατεί αυτόν τον τάκο με το ένα χέρι και με το άλλο περνά
τον πρώτο σφιγκτήρα μέσα από την ηχητική τρύπα .
Από το 3 : 51 ως το 12 : 04
Σφίγγει αργά , προσεκτικά και καθαρίζει την κόλλα που ξεχειλίζει . Ελέγχει συνέχεια μην τυχόν γλιστρήσει και
μετακινηθεί η ταστιέρα από τη θέση της . Ο δεύτερος σφιγκτήρας μπαίνει στη θέση που αντιστοιχεί στο τακούνι .
Εχει φροντίσει , έφτιαξε κι έχει έτοιμα τα κατάλληλα διαμορφωμένα μικρά τακάκια , τα οποία βάζει κάτω από το
μανίκι και σφίγγει άφοβα . Συνεχίζει την κόλληση της ταστιέρας τοποθετώντας σφιγκτήρες μέχρι την άλλη άκρη της.
Καθαρίζει από παντού την κόλλα που βγαίνει. Θα το αφήσει έτσι να στεγνώσει για τουλάχιστον 24 ώρες .
Από το 12 : 08 ως το τέλος
Την επόμενη μέρα λοιπόν , αφαιρεί τους σφιγκτήρες και τις χαρτοταινίες . Στις γωνίες που έμεινε λίγη
χαρτοταινία κολλημένη από την κόλλα , την αφαιρεί αργά και προσεκτικά με ένα καλά ακονισμένο στενό
σκαρπέλο . Τη γωνία που σχηματίζει το καπάκι με το πλαϊνό της ταστιέρας , την τρίβει ελαφρά με ένα
ψιλό γυαλόχαρτο . Ετσι κι αλλιώς όπως ήδη αναφέρθηκε στην αρχή του προηγούμενου βήματος ,
προηγήθηκε ένα καλό τρίψιμο με γυαλόχαρτα στην επίμαχη περιοχή στο καπάκι .
Αποστολή από: Ιωσήφ Τορρένς στις Ιανουαρίου 25, 2022, 11:03:11 μμ
Βήμα 89 προσωρινό : Αφαίρεση ξύλου και τελική διαμόρφωση στο μανίκι
Από την αρχή ως το 17 : 00 εργάζεται στη σόλα και στο τακούνι
Αν και προχώρησε πολύ στη διαμόρφωσή τους όταν τα κόλλησε , ακόμα περισσεύει λίγο ξύλο.
Ανάλογα με το πόσο ξύλο χρειάζεται να αφαιρέσει , χρησιμοποιεί και διαφορετικούς τρόπους .
Με το σκαρπέλο .
“Σκάβει” λίγο λίγο το περίγραμμα της σόλας προσέχοντας όμως να μην πάει κόντρα στα νερά του ξύλου της .
Ισως γι αυτό προτιμά να δουλεύει το σκαρπέλο από τη μεριά της πλάτης , προς τη μύτη , προς τα έξω .
Με τη ράσπα , τη λίμα , το κρυσταλλάκι και ολοκληρώνει με τα μεσαία και τα ψιλά γυαλόχαρτα .
Από το 17 : 00 ως το τέλος εργάζεται στο μανίκι
Πρώτα θα διαμορφώσει το πάχος στο μανίκι . Ανάμεσα στο ζυγό και στο 1ο τάστο προτείνει ένα πάχος
από 18 έως 20 χιλιοστά . Ανάμεσα στο 9ο και στο 10ο τάστο προτείνει δυο χιλιοστά παραπάνω δηλ. ένα
πάχος από 20 έως 22 χιλιοστά . Στα πάχη αυτά συμπεριλαμβάνεται το πάχος της ταστιέρας .
Μετράει τα πάχη στο μανίκι ως έχει . Βρίσκει 23 χιλ επάνω και 24 χιλ κάτω . Θα το κατεβάσει
πρώτα στα δυο άκρα , να τα έχει ως σημεία αναφοράς . Μετά θα το κατεβάσει σε όλο το μήκος .
Επιλέγει να δουλέψει με το σκαρπέλο σκάβοντας λίγο λίγο . Προσέχει και μετράει πολλές φορές το πάχος .
Οταν κατεβάσει τα δυο άκρα στο επιθυμητό πάχος , διαμορφώνει προσεκτικά το ενδιάμεσο μήκος με τη ράσπα ,
τη ξύστρα και το γυαλόχαρτο σε τάκο . Ελέγχει συνέχεια την εργασία του με μια ρίγα που ταιριάζει το μήκος της
στο μανίκι . Διορθώνει όπου και όσο χρειάζεται , μέχρι το ενδιάμεσο τμήμα να γίνει ίσιο διατηρώντας την κλίση του.
Στο βήμα 12 έκοψε το μπράτσο δεξιά κι αριστερά κατά δύο χιλιοστά πιο φαρδύ από όσο έδειχνε το template .
Τώρα πια με κολλημένη τη ταστιέρα , ήρθε η στιγμή να διαμορφώσει , να ταιριάσει το πλάτος του μπράτσου
με εκείνο της ταστιέρας .Παίρνει το πιο πολύ υλικό με μια ράσπα κρατώντας την με μια ελαφριά κλίση για να
μην προκαλέσει φθορά στη ταστιέρα ή στα τάστα . Συνεχίζει με τη λίμα , το κρυσταλλάκι και ολοκληρώνει
αυτή την εργασία με γυαλόχαρτο κολλημένο σε τάκο .
Στη συνέχεια θα διαμορφώσει την καμπύλη διατομή του μπράτσου σε όλο του το μήκος . Στερεώνει το όργανο
στον πάγκο έτσι ώστε το μπράτσο να είναι όλο ελεύθερο . Ράσπα , λίμα , κρυσταλλάκι , γυαλόχαρτα με τάκο
ή χωρίς , είναι τα γνωστά απλά εργαλεία που χρησιμοποιεί . Ενεργοποιεί όμως την ασκημένη όραση ,
την πρακτική εμπειρία ετών και την υπομονή .
Κάτι πολύ σημαντικό είναι να γίνουν συμμετρικά στη διατομή τους , τα δυο μισά καμπύλα τμήματα του μπράτσου .
Για να το ελέγξει χρησιμοποιεί ένα ξύλινο template . Επίσης εφαρμόζει στο μπράτσο το εργαλείο που αντιγράφει
καμπύλες . Βλέπει το σχήμα της καμπύλης . Αντιστρέφει το εργαλείο και το βάζει ξανά στο ίδιο σημείο , όπου θα
πρέπει να ταιριάζει το περίγραμμα . Με τον ίδιο τρόπο μπορεί να ελέγξει τις καμπύλες του μπράτσου , σε όλο του το μήκος .
Αποστολή από: Ιωσήφ Τορρένς στις Ιανουαρίου 29, 2022, 05:53:15 μμ
Βήμα 90 προσωρινό : Στοκάρισμα , απόξεση και λείανση με γυαλόχαρτα
Από την αρχή μέχρι το 31 : 40
Συμπληρώνει με λίγο ξυλόστοκο κάποια πολύ μικρά κενά στα φιλέτα και μετά από μισή ώρα ξύνει με το κρυσταλλάκι .
Εργασία στην πλάτη
Παρατηρεί την επιφάνεια της πλάτης κι όπου δει χαρακιές , τις αφαιρεί πάλι με το κρυσταλλάκι ξύνοντας λοξά υπό γωνία.
Εργάζεται στην πλάτη της κιθάρας με τα γυαλόχαρτα . Ξεκινά με τα Ρ 120 , Ρ 180 και συνεχίζει με Ρ 280 μέχρι και
Ρ 400 . Τρίβει , πάντα παράλληλα με τα νερά του ξύλου .
Στο πέρασμα με το Ρ 180 εμφανίζονται κάποιες πρώτες ατέλειες , σα μικρές χαρακιές . Τις αφαιρεί με το κρυσταλλάκι .
Καθώς δουλεύει με το Ρ 280 , η ψιλή σκόνη που αφήνει , του αποκαλύπτει κάποια νέα ψιλά ελαττωματάκια . Δεν περιορίζεται
να τα διορθώσει μόνο τοπικά , γιατί μπορεί να προκαλέσει κάποιο ανεπιθύμητο μικρό βαθούλωμα . Τα αφαιρεί δουλεύοντας
και λίγο ευρύτερα από την πάσχουσα περιοχή με το Ρ 180 και συνεχίζει με τα Ρ 280 και Ρ 400 .
Οταν τρίβει πάνω σε σκούρα ξύλα , όσο πιο ψιλό είναι το γυαλόχαρτο , τόσο περισσότερο του φανερώνει μικρά μικρά ελαττώματα.
Πόσο χρόνο απαιτεί η εργασία με το γυαλόχαρτο ; Τόσο , ώστε να μη διακρίνονται πια καθόλου ελαττώματα .
Αφού τέλειωσε την εργασία με το Ρ 400 , έβαλε σκόνη ελαφρόπετρας μέσα σε ένα κομμάτι ύφασμα από φανέλα , το έκανε
μια μπάλα κι έτριψε πάλι την επιφάνεια της πλάτης . Η σκόνη της ελαφρόπετρας κλείνει και τους παραμικρούς πόρους
του ξύλου και δίνει στην επιφάνεια , κάτι σαν γυαλάδα . Αυτή είναι μια ασφαλής ένδειξη ότι έγινε καλή δουλειά .
Από το 31 : 50 ως το 36 : 00 Εργασία στο όριο του πλαϊνού με το τακούνι
Για την απόξεση μέσα στη γωνία που σχηματίζεται από το τακούνι και το πλαϊνό , δε βολεύει ιδιαίτερα η μεταλλική ξύστρα .
Εκεί αποδίδει πολύ καλά το κρυσταλλάκι . Σε αυτή την περιοχή η εργασία με το γυαλόχαρτο είναι καλύτερα να γίνεται κατά
τη φορά των νερών του πλαϊνού . Αρχίζει από τα χοντρά γυαλόχαρτα και προχωρά στα πιο ψιλά .
Εργασία στο καπάκι
Το συγκεκριμένο καπάκι είναι από παλιό πεύκο όπου βέβαια έχει προηγηθεί λείανση με γυαλόχαρτα . Φαίνεται λείο ,
περιποιημένο . Ξεκινά τρίβοντας με τη μπάλα και τη λευκή σκόνη ελαφρόπετρας . Εμφανίζονται αρκετές πολύ λεπτές
λευκές γραμμές . Αυτές φανερώνουν τις αντίστοιχες πολύ λεπτές χαρακιές που υπάρχουν ακόμα στο καπάκι .
( Από 39 : 30 μέχρι 40 : 19 ) Τις αφαιρεί αποτελεσματικά ξύνοντας με το κρυσταλλάκι .
Στη συνέχεια τρίβει με γυαλόχαρτα Ρ 220 , Ρ 280 και Ρ 400 και θα ολοκληρώσει με τη μπάλα και τη σκόνη ελαφρόπετρας .
Επιστρέφει στην πλάτη για να ξύσει με τη μεταλλική ξύστρα το άλλο μισό αυτής . Εχει στερεώσει το όργανο στον πάγκο
εργασίας γιατί τώρα με τη ξύστρα , ασκεί περισσότερη πίεση , χωρίς να όμως να υπερβάλλει .
Γενικά για αυτές τις λεπτές και απαιτητικές εργασίες λείανσης δε συνιστά τη χρήση ηλεκτρικών εργαλείων . Ο ίδιος
προτιμά , αλλά και του αρέσει να τις κάνει στο χέρι για να έχει τον απόλυτο έλεγχο .
Αποστολή από: Ιωσήφ Τορρένς στις Ιανουαρίου 30, 2022, 10:00:32 μμ
Επικόλληση χαρτοταινίας στη θέση της γέφυρας και στην ταστιέρα πριν από το λουστράρισμα
Η κλίμακα του οργάνου θα είναι 65 εκ. Επομένως μετράει με το χάρακα 32, 5 εκ. από το 12ο τάστο μέχρι τη μέση από το
πλάτος που έχει το αυλάκι για το κοκαλάκι . Μετράει κι από τα δυο άκρα της γέφυρας και όταν είναι σίγουρος για τη σωστή
απόσταση , σημειώνει αντίστοιχα επάνω στο καπάκι , το κάτω και το πάνω όριό της . Προσέχει να είναι η γέφυρα κάθετη
στον άξονα συμμετρίας της κιθάρας .
Εχοντας εξασφαλίσει τη σωστή απόσταση θα φροντίσει τώρα να βρεί και τη σωστή θέση για το κέντρο της . Σημειώνει με το
μολύβι επάνω στη γέφυρα , τη θέση της τρυπούλας της πρώτης και της έκτης χορδής και κολλάει αντίστοιχα δυο κομματάκια
χαρτοταινία για να έχει τις άκρες της σαν οδηγούς .
Τοποθετεί τη μια άκρη της ρίγας επάνω στη γέφυρα στο όριο της χαρτοταινίας για την πρώτη χορδή και την άλλη άκρη στο όριο
της μολυβιάς για το αυλάκι της πρώτης χορδής στη θέση του ζυγού . Επαναλαμβάνει τον ίδιο έλεγχο με τη ρίγα και για την έκτη
χορδή . Αν όλα ως εδώ έχουν μετρηθεί και κατασκευαστεί σωστά , έχει βρει το κέντρο της γέφυρας και σημειώνει πάνω στο
καπάκι με το μολύβι τις δυο άκρες της δεξιά και αριστερά .
Κολλάει τη χαρτοταινία στη σημειωμένη θέση της γέφυρας κατά ένα χιλιοστό πιο μέσα δεξιά και αριστερά .
Σβήνει με τη γομολάστιχα τις μολυβιές που έβαλε για την οριοθέτηση της γέφυρας .
Κολλάει τη χαρτοταινία στη ταστιέρα φροντίζοντας για μια καλή επικόλληση πάνω και κάτω από κάθε τάστο .
Επιμένει σε αυτό το σημείο με τα τάστα , καθώς και στο να γεμίσει το χώρο της ηχητικής τρύπας με μια μπάλα
από εφημερίδα ειδικά για την περίπτωση που κάποιος θέλει να λουστράρει χρησιμοποιώντας πιστόλι .
--------------------------------------------------------------------------------------------------------------------------------------------------------
Paso 92 provisional - Barnizado del instrumento : ( Curso barnizado profesional )
Βήμα 92 : Λουστράρισμα του οργάνου
https://sites.google.com/view/haztuspropiasguitarras/cursos/barnizado-profesional
Ανοίγοντας το πιο πάνω , εμφανίζονται από τον κατασκευαστή 27 διαφορετικά link που αφορούν στο θέμα ! Δεν έχω την
απαιτούμενη κρίση για να τα αξιολογήσω και να επιλέξω κάποια από αυτά . Εχω ελάχιστη εμπειρία στο λουστράρισμα
καθώς και άγνοια αρκετών λέξεων ακόμα και στα ελληνικά . Παρ΄όλα αυτά θα προσπαθήσω να αποδώσω όσο μπορώ το
νόημα . Παρακαλώ και σας ευχαριστώ από τώρα , για όποιες διορθώσεις χρειαστεί να γίνουν από εσάς .
Αποστολή από: Silvestro στις Ιανουαρίου 31, 2022, 05:54:39 πμ
Η κλίμακα του οργάνου θα είναι 65 εκ. Επομένως μετράει με το χάρακα 32, 5 εκ. από το 12ο τάστο μέχρι τη μέση από τοιωσηφ αν οντως το κανει αυτο, θα ειναι οι πιο φαλτσες κιθαρες του πλανητη μετα το 6-7 ταστο εως το 10-11 και μετα απο εκει θα χανουν κοντα 1 ημιτονιο οσο πλησιαζεις στο 19.
πλάτος που έχει το αυλάκι για το κοκαλάκι
ισως το βαζει στο 32,7~32,8...
Αποστολή από: Ιωσήφ Τορρένς στις Ιανουαρίου 31, 2022, 06:43:48 πμ
Εκείνος το λέει , αλλά φταίω που παρέλειψα να το πω .
Αν έχω καταλάβει καλά , στα δυο παρακάτω βήματα πραγματοποιεί τις απαραίτητες διορθώσεις στο κοκαλάκι της γέφυρας :
Paso 96 - Ajuste preliminar de la cejuela y la selleta : https://youtu.be/jPGPxqMKsdo
Paso 99 Ajuste final de la selleta y la cejuela : https://youtu.be/7GnqGWn2WbA
Αποστολή από: Ιωσήφ Τορρένς στις Ιανουαρίου 31, 2022, 08:19:19 μμ
Capítulo 1 - Barnices del curso, diferentes aplicaciones y preparación de una muñequilla : https://youtu.be/30K9Ki92mbs
1 - Βερνίκια αυτού του κύκλου μαθημάτων , τρόποι εφαρμογής , προετοιμασία μιας μικρής μπάλας
Μια ιδιαίτερα συνοπτική παρουσίαση
Γομαλάκα : Θεωρεί ότι είναι η καλύτερη επιλογή
Βερνίκι νίτρου : Μαζί με το αντίστοιχο αστάρι του , το θεωρεί πολύ καλό . Το εφαρμόζει κυρίως σε παλιά έπιπλα .
Συνθετικό : Δεν το χρησιμοποιεί σε μουσικά όργανα . Βλέπει όμως ότι εφαρμόζεται συχνά και θα μας μιλήσει σχετικά .
Βερνίκια νερού : Θα αναφερθεί και σε αυτά .
Εφαρμόζει τη γομαλάκα με τη μπάλα . Κάποιες φορές και με το πινέλο
Για να φτιάξει τη μπάλα με την οποία θα απλώνει το βερνίκι ( κυρίως τη γομαλάκα ) χρησιμοποιεί παρθένο μαλλί τυλιγμένο σε
ένα βαμβακερό ύφασμα από φανέλα . Το μαλλί το βρίσκει σε παλιά στρώματα . Η δεύτερη επιλογή του είναι να κόψει λωρίδες
από το βαμβακερό φανελάκι και να τις κάνει μια μπάλα . Το βαμβάκι χρησιμοποιείται συχνά , αλλά δεν το προτιμά γιατί χάνει
γρήγορα τη σπογγώδη αίσθηση που θέλει να έχει η μπάλα γι αυτή την εργασία .
Αποστολή από: Ιωσήφ Τορρένς στις Φεβρουαρίου 02, 2022, 12:00:35 μμ
Κατάλληλο πινέλο για λουστράρισμα . Χρήση γυαλόχαρτου . Χρήση αεροσυμπιεστή
Απλές πρακτικές συμβουλές
Για το πινέλο : Από την αρχή μέχρι το 5 : 00
Εάν θέλουμε να απλώσουμε το βερνίκι με πινέλο , προτείνει ένα μεσαίο , πλατύ , καλής ποιότητας . Για τον καθαρισμό
του έχει δυο βαζάκια με το κατάλληλο διαλυτικό που αντιστοιχεί στο βερνίκι που χρησιμοποίησε . Μετά τη χρήση βουτάει
το πινέλο στο πρώτο βαζάκι για να φύγουν τα πιο πολλά υπολείμματα από το βερνίκι . Σκουπίζει το πινέλο . Μετά το
βουτάει στο δεύτερο βαζάκι που περιέχει λιγότερο διαλυτικό , αλλά κάπως πιο καθαρό από το πρώτο . Ανανεώνει με
καθαρό διαλυτικό το δεύτερο βαζάκι και ξαναβουτάει το πινέλο να καθαρίσει καλά . Σκουπίζει πάλι το πινέλο κι είναι
καθαρό , έτοιμο για την επόμενη χρήση .
Για το γυαλόχαρτο : Από το 5 : 16 ως το 7 : 50
Διπλώνει το γυαλόχαρτο στα τέσσερα και το κλείνει σα να ήταν ρολό . Οταν φθαρούν οι δυο πρώτες επιφάνειες
του γυαλόχαρτου , το ξεδιπλώνει και δουλεύει με τις άλλες δυο . Συνήθως ξεκινάει το πρώτο τρίψιμο με γυαλόχαρτο
Ρ 180 και συνεχίζει με το Ρ 320 . Τρίβει παράλληλα με τη φορά των νερών του ξύλου .
Για τη χρήση του αεροσυμπιεστή , με συγχωρείτε , αλλά τα ισπανικά μου δεν επαρκούν .
Αποστολή από: Ιωσήφ Τορρένς στις Φεβρουαρίου 04, 2022, 10:12:43 μμ
Τύπος πιστολιού , καθαρισμός αυτού , εξαρτήματα , και κανόνες υγιεινής για αυτόν τον τρόπο γυαλίσματος
Συγνώμη , αλλά εκτός από την επικεφαλίδα , σε ό,τι άλλο προσπάθησα να μεταφράσω , είχα κενά και ασάφειες .
-------------------------------------------------------------------------------------------------------------------------------------------------------------------
Capítulo 4 - Lijadoras, densidad de los barnices y preparación de la goma laca : https://youtu.be/CcB1qO019Ak (https://youtu.be/CcB1qO019Ak)
Λειαντικά μηχανήματα , πυκνότητα βερνικιών και προετοιμασία για τη γομαλάκα
Από την αρχή μέχρι το 2 : 00
Εργασία με μηχανήματα . Αποδίδουν γρήγορα , αλλά χρειάζεται μεγάλη προσοχή γιατί δε συγχωρούν το παραμικρό λάθος .
Χρησιμοποιεί έναν πλατύ μεγάλο ταινιολειαντήρα με ψιλό γυαλόχαρτο και με δυνατότητα ρύθμισης λειτουργίας σε χαμηλές
στροφές για να αφαιρέσει το παλιό “βαρύ” βερνίκι από μια κιθάρα που επισκευάζει . Το καπάκι της είναι επίπεδο . Συνεχίζει
την εργασία με ένα μικρότερο τανκ , όμως για μια στιγμή δεν πρόσεξε κι έσκαψε λίγο παραπάνω . Ευτυχώς το καπάκι αυτό
είναι αρκετά παχύ κι έχει περιθώριο να το διορθώσει . Εσωσε τη κατάσταση αρχικά με το παλμικό τριβείο κι ολοκλήρωσε
την εργασία στο χέρι , λειαίνοντας με ψιλά γυαλόχαρτα .
Από το 2 : 00 ως το 4 : 40
Αναφέρεται στον τρόπο που μπορεί να αλληλεπιδρούν η απόδοση του αεροσυμπιεστή , η πυκνότητα του βερνικιού και οι
ρυθμίσεις στο πιστόλι βαφής . Πριν να ψεκάσει βερνίκι στο όργανο , πάντοτε δοκιμάζει πρώτα σε άλλα ξύλα , ώστε να δει ,
να ελέγξει αν το αποτέλεσμα είναι το επιθυμητό . Αν δεν του αρέσει , υποθέτω , ότι μπορεί να αλλάξει την πυκνότητα του
βερνικιού , να καθαρίσει καλά το πιστόλι και να το ρυθμίσει έτσι , ώστε να πετύχει το λουστράρισμα που θέλει .
Από το 4 : 54 ως το τέλος
Ανάλογα με το χρώμα του ξύλου που θέλει να λουστράρει και την απόχρωση που θέλει να πετύχει , επιλέγει και φτιάχνει
διάλυμα από δυο είδη νιφάδων γομαλάκας . Για τη συγκεκριμένη κιθάρα στο βίντεο , έβαλε κίτρινη και διαφανή γομαλάκα
σε αναλογία 1 προς 3 . Το γυάλινο μπουκάλι της φωτογραφίας είναι χωρητικότητας ενός λίτρου . Εβαλε μέσα γομαλάκα
μέχρι λίγο πιο κάτω από το μισό . Θεωρητικά οινόπνευμα πρέπει να είναι 93 - 96 βαθμών . Εκείνος έβαλε οινόπνευμα 90
βαθμών , τόσο , μέχρι να φτάσει και να υπερκαλύψει κατά δυο δάχτυλα τη στάθμη από τις νιφάδες . Το αφήνει για 24 ώρες
σε μπουκάλι που κλείνει αεροστεγώς . Την επόμενη μέρα , το διάλυμα είναι έτοιμο για χρήση .
Αποστολή από: Ιωσήφ Τορρένς στις Φεβρουαρίου 06, 2022, 06:01:17 μμ
Πώς διαλύει τη γομαλάκα στο οινόπνευμα με τη βοήθεια της θερμότητας .
Πώς προετοιμάζει το αστάρι νίτρου , που κλείνει τους πόρους , για να χρησιμοποιηθεί με πιστόλι ψεκασμού .
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
ΠΡΟΣΟΧΗ : Ποτέ δεν εκθέτουμε το μείγμα απευθείας σε φωτιά γιατί το οινόπνευμα είναι εξαιρετικά εύφλεκτο . *
* Η επισήμανση είναι αντιγραφή από τη σελ. 249 του βιβλίου των φίλων Μάνου Τουρπάλη και Παναγιώτη Καγιάφα : κατασκευή ΛΑΪΚΗΣ ΚΙΘΑΡΑΣ θεωρία και πράξη
----------------------------------------------------------------------------------------------------------------------------------------------------------------------
Από την αρχή μέχρι το 7 : 17 Διάλυση του μείγματος με θερμότητα
Οι νιφάδες από τη γομαλάκα δεν διαλύονται καλά στο οινόπνευμα , όταν κάνει κρύο . Χρειάζεται θερμότητα .
Ισως ο πιο απλός τρόπος είναι να αφήσουμε τον ήλιο να θερμάνει το μπουκάλι με τη γομαλάκα και το οινόπνευμα .
Θα αργήσει λίγο , αλλά θα διαλυθεί καλά . Ενας αυτοσχέδιος ηλιακός φούρνος - αν υπάρχει - αποδίδει πολύ καλά !
Ο πιο συνηθισμένος τρόπος είναι να θερμάνει το γυάλινο δοχείο με το περιεχόμενό του σε μια συσκευή μπεν μαρί .
Εδώ η πηγή θερμότητας είναι μια ξυλόσομπα . Εβαλε ένα μικρό κομμάτι σίδερο μέσα στη μικρή κατσαρόλα με το
νερό να παίρνει την πολλή θερμότητα , για να μη σπάσει το γυάλινο δοχείο .
Από το 7 : 40 ως το τέλος Αστάρι νίτρου – προετοιμασία για χρήση με πιστόλι ψεκασμού
Aνακατεύει καλά το αστάρι μέσα στο δοχείο με ένα ξυλάκι . Συνήθως το αστάρι κάτω , στον πυθμένα του δοχείου είναι
πιο ανοιχτόχρωμο. Πρέπει να αναμειχθεί όλο το περιεχόμενο καλά , να γίνει όλο ομοιόχρωμο . Για να στεγνώσει θέλει
10 με 15 λεπτά . Για να δουλευτεί όμως με το γυαλόχαρτο , χρειάζεται περισσότερος χρόνος . Σε ένα άλλο άδειο δοχείο
βάζει το αστάρι που ανακάτεψε πριν. Το πάει μέχρι το μισό. Προσθέτει ένα δάχτυλο διαλυτικό νίτρου και ανακατεύει .
Ελέγχει εμπειρικά την πυκνότητα ανασηκώνοντας το ξυλάκι και παρακολουθώντας τη ροή . Είναι ικανοποιημένος .
Ρίχνει το αραιωμένο αστάρι στη δεξαμενή που έχει το πιστόλι ψεκασμού . Συνήθως το φτάνει μέχρι το μισό .
Αποστολή από: Ιωσήφ Τορρένς στις Φεβρουαρίου 07, 2022, 08:09:54 μμ
Προετοιμασία και εφαρμογή διαφορετικών ειδών βαφής
( tinte = https://dictionary.cambridge.org/dictionary/spanish-english/tinte )
Με τα τρία πρώτα είδη βαφής επιχειρεί να πετύχει μια πορτοκαλί απόχρωση . Για όλα τα είδη που περιγράφονται η
εφαρμογή τους μπορεί να γίνει με βαμβακερό πανάκι , με πινέλο , ή με πιστόλι ψεκασμού . Ανάλογα με το είδος της
βαφής και το ζητούμενο αποτέλεσμα , μπορεί να αποδώσει καλύτερα μόνον ένας από τους τρεις τρόπους εφαρμογής .
Για κάθε είδος βαφής , οι δοκιμές είναι αναγκαίες για να πετύχουμε την απόχρωση που θέλουμε .
1. Tinte al agua Χρώμα βαφής που διαλύεται στο νερό
Το χρώμα είναι σε υγρή μορφή . Για να πιάσει αυτή η βαφή , για να σταθεί το χρώμα , πρέπει να απλωθεί απευθείας στο
ξύλο . Αν δοκιμάσουμε να το απλώσουμε σε ασταρωμένη επιφάνεια ξύλου, δε στέκεται , δεν απορροφάται .
Γλιστράει και φεύγει .
2. Tinte al alcohol Χρώμα βαφής που διαλύεται σε οινόπνευμα
Είναι χρώμα σε σκόνη που διαλύεται σε οινόπνευμα 90 βαθμών . Αν απλωθεί με το πινέλο “μένει” περισσότερο χρώμα .
Αν δουλευτεί με το πανάκι “μένει” σαφώς λιγότερο χρώμα .
3. Tinte al disolvente Χρώμα βαφής που διαλύεται σε διαλυτικό
Είναι χρώμα σε υγρή μορφή . Εδώ στο βίντεο για να πετύχει την επιθυμητή πορτοκαλί απόχρωση , χρησιμοποίησε
το κίτρινο της ώχρας με το κόκκινο του οξειδίου του σιδήρου . Αυτή η βαφή “πιάνει” και σε ασταρωμένη επιφάνεια
ξύλου . Οσα τέτοια χρώματα ονομάζονται στο εμπόριο ως tinte universal , μπορούν να διαλυθούν και σε νερό .
4. Tinte nogalina Χρώμα βαφής σε απόχρωση , απομίμηση καρυδιάς ( nogal = walnut = καρυδιά )
(Νομίζω ότι μοιάζει πολύ με αυτό που εμείς εδώ το λέμε και το ζητάμε ως κάσια)
Είναι χρώμα σε σκόνη διαλυόμενο στο νερό . Ανάλογα με την ποσότητα της σκόνης που βάζουμε , προκύπτει πιο σκούρο ή
πιο ανοιχτό χρώμα . Οταν στεγνώσει , η απόχρωση γίνεται λίγο πιο ανοιχτή .
Αποστολή από: Ιωσήφ Τορρένς στις Φεβρουαρίου 08, 2022, 11:15:33 μμ
Το παραδοσιακό λουστράρισμα με γομαλάκα , με τη μπάλα , όταν γίνεται σωστά , παράγει ένα πολύ όμορφο αποτέλεσμα.
Κάτι από αυτή την ομορφιά επιχειρεί να μιμηθεί σε αυτό το βίντεο χρησιμοποιώντας άλλα υλικά και πιστόλι ψεκασμού .
Από την αρχή ως το 6 : 56
Συμπληρωματικές πληροφορίες στο προηγούμενο κεφάλαιο .
Οπως αναφέρθηκε προηγουμένως το μόνο χρώμα βαφής που “πιάνει” επάνω σε ασταρωμένη επιφάνεια ξύλου είναι
εκείνο που διαλύεται σε διαλυτικό . Η βαφή με το πινέλο ή με το βαμβακερό πανάκι είναι ικανοποιητική όταν θέλουμε
να συντηρήσουμε παλιά έπιπλα . Στην κιθάρα , όπου θέλουμε ένα τέλειο , αψεγάδιαστο αποτέλεσμα και αν χρειάζεται
βέβαια να βαφεί , τότε συνιστά η εφαρμογή του χρώματος να γίνει με πιστόλι ψεκασμού .
Δοκιμές σε ένα ξύλο από έλατο
Μετά από την εργασία με τα γυαλόχαρτα ψεκάζει την επιφάνεια του ξύλου με το επικαλυπτικό των πόρων ( tapaporos ) , το
κατάλληλο αστάρι όπως το λέμε εμείς εδώ . Μόλις στεγνώσει το αστάρι , τρίβει την επιφάνεια με ψιλά γυαλόχαρτα Ρ 180 ,
Ρ 320 και απομακρύνει με ένα πανί όλη τη ψιλή σκόνη . Η επιφάνεια τώρα πρέπει να είναι όσο γίνεται πιο λεία . Αυτό
είναι μια βασική προϋπόθεση για να πετύχει ομοιόμορφο χρώμα σε όλη την επιφάνεια . Ψεκάζει με χρώμα βαφής , που
όπως είπαμε , να διαλύεται σε διαλυτικό . Ρυθμίζει το πιστόλι να ψεκάζει μικρή ποσότητα χρώματος . Μετά από λίγο
ψεκάζει με βερνίκι λάκα σατινέ .
-----------------------------------------------------------------------------------------------------------------------------------------------------
Capítulo 8 - Barnizado de una guitarra a goma laca a estilo francés : https://youtu.be/XJ5Wtnv_QNk
Με το άνοιγμα αυτού του βίντεο διαβάζουμε ότι προορίζεται αποκλειστικά και μόνο για ιδιωτική χρήση .
Απαγορεύει ρητά οποιαδήποτε άλλη δημόσια χρήση επικαλούμενος τη νομοθεσία για τα πνευματικά δικαιώματα .
-----------------------------------------------------------------------------------------------------------------------------------------------------
Αποστολή από: Ιωσήφ Τορρένς στις Φεβρουαρίου 14, 2022, 11:38:03 μμ
Λουστράρισμα παλιού επίπλου με γομαλάκα
( Barnizado estilo frances = French polish = Παραδοσιακή διαδικασία για το λουστράρισμα επίπλων και μουσικών οργάνων με γομαλάκα )
Θα λουστράρει τα ξύλινα πλαϊνά μιας παλιάς πολυθρόνας .
Από την αρχή μέχρι το 13 : 12
Ο τρόπος της εργασίας του θα είναι μια παραλλαγή του french polish . Παραδοσιακά και τα υλικά που θα χρησιμοποιήσει .
Υφασμάτινη μπάλα , γομαλάκα , οινόπνευμα , πούδρα ελαφρόπετρας και λίγες σταγόνες παραφινέλαιο . Στο μπροστινό
πόδι του επίπλου , εκεί μέσα στα διακοσμητικά τρίγλυφα , θα περάσει αρχικά τη γομαλάκα με τη μπάλα , θα το πασπαλίσει
με λίγη πούδρα ελαφρόπετρας , θα δουλέψει από πάνω με τη μπάλα για να κλείσουν οι πόροι και λίγο πιο ύστερα , θα
απλώσει τη γομαλάκα με το πινέλο .
Από το 13 : 13 ως το 23 : 23
Δουλεύοντας με τη μπάλα , κάποια στιγμή , αυτή αρχίζει να κολλάει στην ξύλινη επιφάνεια . Ρίχνει τότε 3 , 4 σταγόνες
παραφινέλαιο πάνω στο ξύλο και η μπάλα πάλι γλιστράει . Αν αργότερα αρχίσει πάλι να κολλάει η μπάλα , τότε ρίχνει
επάνω της 2 , 3 σταγόνες παραφινέλαιο . Λίγο μετά , ρίχνει σκέτο οινόπνευμα επάνω στη μπάλα για να γλιστράει απαλά
αλλά και για να διαλυθεί , το λάδι που έβαλε προηγουμένως . Εάν λίγο αργότερα αρχίσει πάλι να κολλάει η μπάλα , αυτό
σημαίνει ότι πρέπει να διακόψει την εργασία και να το αφήσει να στεγνώσει καλά για 4 με 5 ώρες.
Aπό το 23 : 24 ως το 33 : 12
Σε ορισμένες γωνίες δε χωράει η μπάλα . Εκεί χρειάζεται μια πιο μικρή μπάλα , ή να δουλέψει μόνον τοπικά με ένα
διπλωμένο βαμβακερό πανάκι . Για τη ξύλινη μπάλα κάτω στο πόδι χρησιμοποιεί το πινέλο . Το ίδιο και μέσα στα
διακοσμητικά . Γύρω γύρω όμως από τα τρίγλυφα , την επίπεδη επιφάνεια , τη δουλεύει πάλι με τη μπάλα .
Από το 33 : 13 ως το 43 : 43
Συνεχίζει το αρχικό λουστράρισμα και στις άλλες πλευρές . Θα διακόψει την εργασία και θα συνεχίσει την επόμενη μέρα .
Από το 43 : 44 ως το 58 : 54
Βλέπουμε από κοντά πως φαίνεται η επάνω επιφάνεια , εκείνη όπου ακουμπά και αναπαύεται το ανθρώπινο χέρι .
Θέλει να τη βελτιώσει . Χρειάζεται πολλή δουλειά ακόμα για να γίνει αυτή η επιφάνεια λεία και γυαλιστερή .
Tρίβει πολύ ελαφρά με γυαλόχαρτo Ρ 120 και απλώνει πούδρα ελαφρόπετρας τρίβοντας επίσης ελαφρά , με ψιλό σύρμα .
Φεύγει βέβαια η αρχική γυαλάδα , αλλά η επιφάνεια γίνεται λεία και απαλή στην αφή . Σε κάποιους πελάτες αρέσει έτσι.
Από το 1 : 00 : 28 ως το 1 : 20 : 27
Αραιώνει κάπως τη γομαλάκα προσθέτοντας λίγο οινόπνευμα . Βουτάει τη μπάλα στη γομαλάκα και την πιέζει
με το χέρι του , για να φύγει το πολύ ζουμί , πριν να τη φέρει σε επαφή με το ξύλο .Τρίβει ελαφρά με τη μπάλα
πραγματοποιώντας μικρές κυκλικές κινήσεις . Ισως να μοιάζει , αλλά δεν πρόκειται για δεύτερο πέρασμα , για
δεύτερο χέρι . Σε κάθε νέο πέρασμα με τη μπάλα , η γομαλάκα , έρχεται και ενσωματώνεται με την προηγούμενη .
Προσθέτει λίγες σταγόνες παραφινέλαιο επάνω στη μπάλα για να γλιστρά πιο εύκολα . Κάποια στιγμή , από την
τριβή , το πανάκι της μπάλας τρύπησε . Το άλλαξε , έβαλε άλλο και συνεχίζει τη διαδικασία τρίβοντας ελαφρά
αλλά και γρήγορα , με ευθείες , παράλληλες κινήσεις .
Στην πορεία κρίνει ότι είναι η κατάλληλη ώρα να προσθέσει σκέτο οινόπνευμα απευθείας στη μπάλα . Τρίβει όμως
πολύ ελαφρά , απαλά , γιατί αν επιμείνει , άθελά του θα “σηκώσει” το λεπτό στρώμα από τη γομαλάκα . Οι σταγόνες
από το λάδι , που έβαλε πριν , διαλύονται τώρα στο σκέτο οινόπνευμα . Διακόπτει εδώ και το αφήνει να στεγνώσει καλά .
Νομίζω ότι το έφτασε σε ένα αξιοπρεπές αποτέλεσμα .
Από το 1 : 24 : 08 ως το τέλος
Στα πρώτα λεπτά μας δείχνει με κοντινές λήψεις ότι κατάφερε μέχρι τώρα . Νομίζω ότι άνετα θα μπορούσε να το παραδώσει
για τελειωμένο . Ωστόσο θέλει να το πάει ένα βηματάκι πιο πέρα στη γυαλάδα . Εφαρμόζει ένα απλό τέχνασμα που προέκυψε
από ανταλλαγή απόψεων με συναδέλφους και από προσωπικές δοκιμές . Βουτάει ένα ψιλό ατσαλόμαλλο μέσα σε ένα λεκανάκι
με νερό και σαπούνι και τρίβει με αυτό πολύ ελαφρά την επιφάνεια που θα ακουμπάει το χέρι του καθήμενου στην πολυθρόνα .
Το στεγνώνει καλά με ένα μαλακό πανί. Βουτάει λίγο τη μπάλα στην αραιωμένη με οινόπνευμα γομαλάκα και στάζει
πάνω της λίγες σταγόνες παραφινέλαιο . Πιέζει πρώτα τη μπάλα με το χέρι και μετά τρίβει πολύ ελαφρά την επίμαχη
επιφάνεια από τη μια άκρη ως την άλλη , συνέχεια για 15 περίπου λεπτά , χωρίς να σταματά . Μετά σκουπίζει όλη
την επιφάνεια με ένα διπλωμένο καθαρό στεγνό βαμβακερό πανί για να πάρει το λάδι . Περνά πάλι τη μπάλα από πάνω
όπως την άφησε λίγο πριν χωρίς να προσθέσει άλλη γομαλάκα ή λάδι . Τρίβει ελαφρά , συνέχεια , χωρίς να σταματήσει
για περίπου 10 λεπτά .
Αποστολή από: Ιωσήφ Τορρένς στις Φεβρουαρίου 16, 2022, 12:53:44 μμ
Λουστράρει το καπάκι μιας κιθάρας εφαρμόζοντας τη γομαλάκα με το πινέλο
Σαφώς λιγότερο κουραστικός αυτός ο τρόπος , αλλά δεν φτάνει στο εντυπωσιακό τελικό αποτέλεσμα της παραδοσιακής εφαρμογής με τη μπάλα.
Θα περάσει το καπάκι με το πινέλο τρία χέρια γομαλάκα . Μετά από κάθε χέρι , το αφήνει να στεγνώσει και το τρίβει
με γυαλόχαρτο . Για αυτόν τον τρόπο , η προτεινόμενη αναλογία είναι 150 γραμμάρια γομαλάκα αραιωμένη σε 1 λίτρο
καθαρό οινόπνευμα περιεκτικότητας 96 % . Ελαφρό πέρασμα με πλατύ και λεπτό πινέλο , φροντίζοντας να απλώνει το
βερνίκι όσο γίνεται πιο ομοιόμορφα . Οι κινήσεις ξεκινάν από το κέντρο και κατευθύνονται προς τα έξω .
Πραγματοποιεί το πρώτο χέρι , το αφήνει να στεγνώσει 3 εως 4 ώρες και μετά τρίβει ελαφρά με γυαλόχαρτο Ρ 180.
Ανάλογα με τις συνθήκες θερμοκρασίας και υγρασίας , όσο περισσότερο χρόνο το αφήσει να στεγνώσει , τόσο καλύτερα θα
δουλέψει μετά με το γυαλόχαρτο . Εάν το γυαλόχαρτο κολλάει , ή αν τρίβοντας δεν παράγει σκόνη , πρέπει να το αφήσει
να στεγνώσει κι άλλο .
Το δεύτερο χέρι το περνάει πιο ελαφρά και πιο γρήγορα από το πρώτο . Δεν επιμένει , δεν πιέζει το πινέλο για να μην
“σηκώσει” τη γομαλάκα από το πρώτο χέρι . Αφήνει πάλι 3 – 4 ώρες να στεγνώσει και τρίβει ελαφρά με γυαλόχαρτα
Ρ 180 και Ρ 320 . Περνάει και το τρίτο χέρι .
Αποστολή από: Ιωσήφ Τορρένς στις Φεβρουαρίου 18, 2022, 11:29:32 μμ
Γυάλισμα και λάμψη με γυαλιστικές αλοιφές επάνω σε επιφάνεια ξύλου περασμένη με γομαλάκα
Από την αρχή μέχρι το 4 : 56 . Μας ενημερώνει ότι πριν από μερικά χρόνια , όταν γράφτηκε αυτό το βίντεο ,
κυκλοφορούσαν ακόμα στην ισπανική αγορά οι τρεις γυαλιστικές αλοιφές αυτοκινήτων που χρησιμοποιεί .
Λογικά , θα υπάρχουν στο εμπόριο αντίστοιχες αλοιφές , χωρίς σιλικόνες κι από άλλες μάρκες .
Το τελικό αποτέλεσμα είναι εντυπωσιακό ! Νομίζω ότι αξίζει να περιγράψουμε αυτή τη διαδικασία .
Από το 4 : 57 μέχρι το 11 : 30
Εχει επισκευάσει ένα βιολί και το έχει περάσει ήδη τέσσερα χέρια αραιωμένη γομαλάκα χρησιμοποιώντας πινέλο .
Τρίβει ελαφρά το καπάκι με γυαλόχαρτο Ρ 500 και πούδρα ελαφρόπετρας . Ξανατρίβει το καπάκι χρησιμοποιώντας
διαδοχικά δυο διαφορετικές βαμβακερές μπάλες μέσα στις οποίες έβαλε πούδρα ελαφρόπετρας . Μια με πιο χοντρό
και μια δεύτερη , με πιο λεπτό βαμβακερό ύφασμα . Τρίβει ελαφρά , αλλά τόσο όσο χρειάζεται μέχρι να φύγει κάθε
ίχνος γυαλάδας , ώστε να γίνει όλο το καπάκι μια ματ επιφάνεια , για να δουλέψει τώρα με τις αλοιφές .
Από το 11 : 50 ως το τέλος
Αλοιφή 1 : Arcilla limpiadora = Αργιλος καθαρισμού
Βάζει μια μικρή ποσότητα από αυτή την αλοιφή επάνω στο καπάκι και την απλώνει κάθε φορά με νέο καθαρό βαμβάκι ,
δουλεύοντας με κυκλικές κινήσεις . Παρατηρούμε ότι το καπάκι άρχισε να παίρνει μια πρώτη γυαλάδα.
Αλοιφή 2 : Pasta de pulido = Αλοιφή γυαλίσματος
Αυτή η αλοιφή , αν για κάποιο λόγο τύχει και παραμείνει αδούλευτη για πέντε , δέκα λεπτά , μπορεί να διαπεράσει και να
“φάει” το υπόστρωμα από τη γομαλάκα . Με ένα νέο καθαρό βαμβάκι και με γρήγορες κινήσεις την απλώνει επάνω στο
καπάκι . Νομίζω ότι το αποτέλεσμα δικαιώνει τον κόπο του !
Αλοιφή 3 : Pasta de abrillantado ή Pasta de pulido ultra fino = Αλοιφή γυαλίσματος - λάμψης
( abrillantar = to polish , to shine )
Αυτή η αλοιφή , η 3 , δεν είναι τόσο διαπεραστική , όσο η 2 . Την απλώνει στο καπάκι πάλι με νέο καθαρό βαμβάκι .
Νομίζω ότι το αποτέλεσμα ξεπερνά τις προσδοκίες !
Αποστολή από: Silvestro στις Φεβρουαρίου 19, 2022, 08:17:03 πμ
το κανει διαδοχικα; 1-2-3;
η για να δειξει τις 3 διαφορετικες αλοιφες ξανατριβει ολο το οργανο απο την αρχη, το φτιαχνει με γομαλακα, περιμενει να στεγνωσει κανα μηνα και μετα αλοιφαρει με την επομενη;
Αποστολή από: Ιωσήφ Τορρένς στις Φεβρουαρίου 19, 2022, 08:35:16 πμ
Αποστολή από: Ιωσήφ Τορρένς στις Φεβρουαρίου 20, 2022, 08:06:08 μμ
Tapar el poro de la madera con polvo de pόmez anadido . Para uso en goma laca y laca nitrocelulόsica
Κλείνει τους μεγάλους πόρους ενός ξύλου με πούδρα ελαφρόπετρας . Για χρήση με γομαλάκα καθώς και με λάκα νίτρου
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Το βίντεο προορίζεται μόνο για ιδιωτική χρήση . Οποιος φίλος ενδιαφέρεται να το δει , θα το καταλάβει μια χαρά . Προτείνω να το παρακολουθήσει σε πλήρη οθόνη .
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Από την αρχή μέχρι το 36 : 30 : Διάλεξε επίτηδες ένα δίχρωμο σανίδι με μεγάλους αυλακωτούς πόρους με σκοπό να δείξει πώς
εργάζεται για να τους κλείσει . Ενα τμήμα από το σανίδι περάστηκε με γομαλάκα και το γειτονικό του με αστάρι νίτρου .
Και στα δυο δουλεύει με τη βαμβακερή μπάλα , με πούδρα ελαφρόπετρας και με γυαλόχαρτα .
Από το 36 : 30 ως το τέλος : Γυαλίζει και τα δυο τμήματα χρησιμοποιώντας τις γυαλιστικές αλοιφές που είδαμε στο προηγούμενο .
Αποστολή από: Ιωσήφ Τορρένς στις Φεβρουαρίου 21, 2022, 08:14:29 μμ
Σύντομη ανακεφαλαίωση των εργασιών με γυαλόχαρτo και με άλλα μέσα . Από το χοντρό στο εξαιρετικά λεπτό .
Ας υποθέσουμε ότι έχουμε μια ξύλινη επιφάνεια την οποία έχουμε περάσει με πινέλο τρία χέρια αραιωμένη γομαλάκα
ή δυο χέρια αστάρι λάκας νίτρου . Θέλουμε να τρίψουμε καλά την επιφάνεια , για να εφαρμόσουμε κατόπιν το βερνίκι .
Προτεινόμενοι τρόποι ( χωριστά ή διαδοχικά - συνδυαστικά ) :
1. Με γυαλόχαρτα P 120 , P 180 , P 320 τρίβοντας ελαφρά απευθείας επάνω στο ξύλο ή μαζί με πούδρα
ελαφρόπετρας για να μη “μπουκώνει” το γυαλόχαρτο .
2. Με βαμβακερές μπάλες γεμισμένες με πούδρα ελαφρόπετρας . Με μια μπάλα από σεντόνι που ισοδυναμεί
περίπου με γυαλόχαρτο Ρ 1000 και με μια από φανέλα που αντιστοιχεί περίπου σε γυαλόχαρτο Ρ 1500 .
3. Με πούδρα ελαφρόπετρας , λίγες σταγόνες παραφινέλαιο , λίγο ταλκ , τρίβοντας με ένα διπλωμένο πανάκι
από φανέλα. Αν θέλουμε , να εργαστούμε λίγο περισσότερο χρόνο με αυτόν τον τρόπο , μπορεί να πετύχουμε
ένα “γυάλισμα” - όχι βέβαια ασταφτερό - αλλά ένα τύπου ματ , αρκετά αποδεκτό .
4. Με ψιλό ατσαλόμαλλο , με νερό και σαπούνι ( προτείνεται ως ενδιάμεσο στάδιο )
Αποστολή από: Ιωσήφ Τορρένς στις Φεβρουαρίου 23, 2022, 10:24:01 μμ
Γυαλόχαρτο με νερό επάνω σε βερνικωμένη επιφάνεια
Το βίντεο αυτό γράφτηκε προ ετών , για να ικανοποιήσει το αίτημα ορισμένων μαθητών .
Ρίχνει λίγο νερό πάνω σε ένα βερνικωμένο σανιδάκι και το τρίβει με γυαλόχαρτο Ρ 500 .
Θα γίνει ματ όλη η επιφάνεια και μετά θα ακολουθήσει η διαδικασία γυαλίσματος .
Capítulo 15 - Pulimento casero para la goma laca, primera parte : https://youtu.be/6QrCPsmvork (https://youtu.be/6QrCPsmvork)
Γυάλισμα με οικιακά ιδιοσκευάσματα επάνω σε επιφάνεια βερνικωμένη με γομαλάκα με τη χρήση πινέλου
( pulimento = γυάλισμα casero = homemade )
Οι γυαλιστικές αλοιφές αυτοκινήτων που είδαμε στο κεφάλαιο 11 έδωσαν ένα εντυπωσιακό αποτέλεσμα . Είναι όμως
από εκείνα τα βιομηχανικά προϊόντα που δεν τα βρίσκεις τόσο εύκολα , έχουν κόστος κι οι εποχές είναι δύσκολες ...
Σε αυτό το βίντεο μας δείχνει πώς φτιάχνει οικιακά ιδιοσκευάσματα με εύκολα , φτηνά υλικά για να πετύχει αυτό το
γυάλισμα , εργαζόμενος όμως για λίγο παραπάνω χρόνο .
Από το 14 : 11 ως το τέλος
Τρίβει με γυαλόχαρτο Ρ 320 ένα σανιδάκι γυαλισμένο με γομαλάκα περασμένη με το πινέλο . Στην πορεία προσθέτει
λίγη πούδρα ελαφρόπετρας και συνεχίζει να τρίβει από πάνω με το γυαλόχαρτο . Μετά , τρίβει την επιφάνεια με τη
γνωστή βαμβακερή μπάλα γεμισμένη με την ίδια πούδρα . Εναλλακτικά , για κάποιον που τυχόν δυσκολεύεται να βρεί
πούδρα ελαφρόπετρας , προτείνει να κάνει την δουλειά του με διττανθρακικό νάτριο , τη γνωστή μαγειρική σόδα .
Παρατήρηση του γράφοντος : Με τη σόδα , κι ανάλογα το ξύλο , ενδεχομένως να συμβεί αυτό : https://www.youtube.com/watch?v=JYH083c8dEw (https://www.youtube.com/watch?v=JYH083c8dEw)
Υποκατάστατα αλοιφών ( για επιφάνεια με υπόστρωμα τη γομαλάκα ) :
Για την 1 : Arcilla limpiadora = Αργιλος καθαρισμού
Εδώ , ο κατασκευαστής χρησιμοποιεί σε μικρή ποσότητα , πηλό για καλούπι με λίγο νερό .
Υποθέτω αυτό που είναι φτηνό : https://www.plaisio.gr/zografiki-diy/diy-kataskeues/pilos (https://www.plaisio.gr/zografiki-diy/diy-kataskeues/pilos)
Προσθέτει λίγη πούδρα ελαφρόπετρας και λίγο σαμπουάν μαλλιών με κερατίνη που είναι φυσικό γυαλιστικό .
Τρίβει αυτό το μείγμα με ένα κομμάτι βαμβάκι . Οταν τελειώσει ξανατρίβει την επιφάνεια με άλλο καθαρό βαμβάκι .
Μέχρι εδώ κατάφερε να δώσει ένα ικανοποιητικό γυάλισμα . Οχι βέβαια εκτυφλωτικό , αλλά ένα όμορφο , τύπου σατινέ .
Για τη 2 : Pasta de pulido = Αλοιφή γυαλίσματος
Χρησιμοποιεί μόνο τον πηλό , με λίγο νεράκι . Εχει μορφή αλοιφής . Τρίβει με νέο καθαρό βαμβάκι .
Για τη 3 : Pasta de abrillantado = Αλοιφή γυαλίσματος , λάμψης
Μικρή ποσότητα από το σαμπουάν με κερατίνη , λίγες σταγόνες λάδι παραφίνης και λίγο ταλκ .
Ξανατρίβει με σκέτο τάλκ , μετά με ψιλή σκόνη γραφίτη και το καθαρίζει με νερό και βαμβάκι .
Αποστολή από: Ιωσήφ Τορρένς στις Φεβρουαρίου 26, 2022, 12:53:47 πμ
Γυάλισμα με οικιακά ιδιοσκευάσματα επάνω σε επιφάνεια βερνικωμένη με λάκα νίτρου
Εχει γυαλίσει ένα σανιδάκι με λάκα νίτρου . Είναι πρακτικά σχεδόν άχρωμο αυτό το βερνίκι .
Υπόψη ότι όσο περισσότερο χρόνο μείνει το βερνίκι , τόσο καλύτερα στεγνώνει και τόσο πιο εύκολα και αποτελεσματικά
τρίβεται . Αν και η λάκα νίτρου στεγνώνει γρήγορα , ο κατασκευαστής , προτείνει να περάσουν 4 εως 5 ημέρες και μετά
να γίνει η διαδικασία που περιγράφει σε αυτό το βίντεο . Σε κάθε τέτοια περίπτωση γυαλίσματος με τις αλοιφές ή με τα
υποκατάστατα αυτών , για να έχουμε καλό αποτέλεσμα , θα πρέπει το βερνίκι να έχει στρωθεί ομοιόμορφα στη επιφάνεια .
Ξεκινά και τρίβει με γυαλόχαρτο Ρ 320 . Μετά τρίβει με μια μπάλα από χοντρό βαμβακερό ύφασμα γεμισμένη με πούδρα
ελαφρόπετρας . Το σανιδάκι ήδη πήρε μια πρώτη γυαλάδα .
Υποκατάστατα αλοιφών ( για υπόστρωμα με λάκα νίτρου )
Τα υλικά είναι παρόμοια με αυτά που είδαμε στο προηγούμενο κεφάλαιο. Κάθε φορά τρίβει με καθαρό βαμβάκι .
Για την 1 : Arcilla limpiadora = Αργιλος καθαρισμού
Για την “αλοιφή” 1 χρησιμοποιεί σε μικρή ποσότητα , μόνον πηλό για καλούπι με λίγο νερό . Το αποτέλεσμα ως εδώ .
Για τη 2 : Pasta de pulido = Αλοιφή γυαλίσματος
Περνάει πρώτα την επιφάνεια με νέο καθαρό στεγνό βαμβάκι . Με μια μικρή ποσότητα από παραφινέλαιο , λίγο ταλκ και λίγο
σαμπουάν μαλλιών με κερατίνη φτιάχνει το μείγμα για την “αλοιφή” 2 , τρίβει με το βαμβάκι και μετά ξανατρίβει με νέο
καθαρό στεγνό βαμβάκι . Ολοκληρώνει εδώ και χαίρεται με το αποτέλεσμα !
Αποστολή από: Ιωσήφ Τορρένς στις Φεβρουαρίου 27, 2022, 11:21:09 μμ
Γυαλιστικά ιδιοσκευάσματα ( άλλα υποκατάστατα γυαλιστικών αλοιφών )
Οι γυαλιστικές αλοιφές αυτοκινήτων που μας έδειξε στο κεφάλαιο 11 δίνουν βέβαια εντυπωσιακά αποτελέσματα ,
αλλά συνήθως κυκλοφορούν σε συσκευασίες του ενός κιλού . Για κάποιον που δε φτιάχνει πολλά όργανα , είναι
οικονομικά ασύμφορες . Για όποιον δε θέλει να ξοδέψει πολλά χρήματα , αλλά ωστόσο ενδιαφέρεται να φτιάξει
τις δικές του γυαλιστικές “αλοιφές” και να τις έχει πάντα έτοιμες για χρήση προτείνει :
Για την αλοιφή 1 : Να κοσκινίσει σε ένα ψιλό κόσκινο , λίγη ποσότητα από σκόνη ελαφρόπετρας ,
να προσθέσει περίπου ίση ποσότητα από αυτό το γυαλιστικό κερί αυτοκινήτων Turtle Wax original που είναι σε υγρή μορφή .
https://www.ebay.com/sch/i.html?_from=R40&_trksid=p2380057.m570.l1313&_nkw=Turtle+Wax+-+Original+Car+Wax+500ml&_sacat=0 (https://www.ebay.com/sch/i.html?_from=R40&_trksid=p2380057.m570.l1313&_nkw=Turtle+Wax+-+Original+Car+Wax+500ml&_sacat=0)
ή από κάποιο άλλο αντίστοιχο βιομηχανικό προϊόν που να μην περιέχει όμως σιλικόνες στα συστατικά του .
Για την αλοιφή 2 : Να κοσκινίσει λίγη σκόνη ελαφρόπετρας σε ακόμη πιο ψιλό
κοσκινάκι και να την αναμείξει με ίση ποσότητα από το παραπάνω γυαλιστικό υγρό κερί .
Για την αλοιφή 3 : Να το χρησιμοποιήσει έτοιμο όπως είναι αυτό το προϊόν με γυαλιστικό υγρό κερί .
Οπως μας έδειξε στα προηγούμενα , όλα τα παραπάνω τα δουλεύει κάθε φορά , με καθαρό βαμβάκι .
----------------------------------------------------------------------------------------------------------------------------------------
Capítulo 18 - Recuperación del brillo en barnices viejos : https://youtu.be/j8Bs-rrrcD8 (https://youtu.be/j8Bs-rrrcD8)
Ανάκτηση γυαλάδας σε παλιά βερνίκια
Χρησιμοποιεί τις γυαλιστικές αλοιφές 1 , 2 , 3 και τον τρόπο εργασίας που είδαμε στο κεφάλαιο 11 για να αποκαταστήσει την
αρχική γυαλάδα στο ένα πλαϊνό από μια παλιά banduria στην οποία το αρχικό βερνίκι ήταν λάκα νίτρου . Ολα καλά !
Αποστολή από: Ιωσήφ Τορρένς στις Μαρτίου 01, 2022, 11:00:07 μμ
Θεωρία για τα βερνίκια
Ο,τι μπόρεσε να σώσει από μια παλιά vihuela * κατασκευασμένη από κυπαρίσσι , σε συνδυασμό με τις γνώσεις που έμαθε
για τα παλιά μουσικά όργανα , από συνάδελφο και συνεργάτη , του έδωσαν την αφορμή να μιλήσει και να μας δείξει
παρακάτω , κάποιους απλούς τρόπους εφαρμογής που αφορούν στα λεπτά , ελαφρά , βερνίκια .
Διατυπώνει καθαρά την άποψή του . Θεωρεί ότι τα βερνίκια πολυουρεθάνης είναι καλά , μόνο για τις ηλεκτρικές κιθάρες .
Για όλα τα έγχορδα ακουστικά όργανα προτείνει ανεπιφύλακτα τη γομαλάκα , ή τη λάκα νίτρου . Για τα παλιά όργανα ,
τα πολύ λεπτά , ελαφρά βερνίκια ήταν μονόδρομος . Για τα σημερινά όργανα , θα μπορούσε ίσως να είναι μια επιλογή.
-----------------------------------------------------------------------------------------------------------------------------------------------------
* vihuela = μουσικό όργανο του 16ου αιώνα που μοιάζει με κιθάρα . Είχε ξύλινα κλειδιά και μπερντέδες στο μανίκι .
https://lutesocietyofamerica.org/about/instruments/vihuela/
-----------------------------------------------------------------------------------------------------------------------------------------------------
Για να δούμε λοιπόν .
Capítulo 20 - Teoría de los barnices. Aplicación de la goma laca simplificada : https://youtu.be/4sWl4FY1M2w
Γομαλάκα . Εφαρμογή με απλό τρόπο .
Εδώ , δεν θέλει να πετύχει ένα εντυπωσιακό γυάλισμα . Το βερνίκι θα είναι ελαφρύ , λίγο , τόσο , όσο χρειάζεται για να
προστατεύει το ξύλο . Το τελικό αποτέλεσμα θα έχει , ας πούμε , μια θαμπή γυαλάδα , κάτι ανάμεσα σε ματ και σατινέ .
Με ένα κατάλληλο καλό πινέλο , θα απλώσει τη γομαλάκα επάνω στο καπάκι μιας κιθάρας .
Στο βίντεο δουλεύει με μια αναλογία 250 γραμμαρίων από τη γνωστή ξανθή γομαλάκα σε 1 λίτρο οινόπνευμα .
Δεν αποκλείει όμως και μια αναλογία 125 γραμμαρίων σε 1 λίτρο οινόπνευμα , αρκεί το πινέλο να απλώνει
ομοιόμορφα ένα λεπτό στρώμα από τη γομαλάκα χωρίς να αφήνει λεπτές γραμμές .
Μόλις τελειώσει το πρώτο χέρι θα το αφήσει για μισή ώρα να στεγνώσει . Ο ίδιος λέει ότι το ιδανικό θα ήταν να μπορούσε
να το αφήσει για 2 μέρες. Τρίβει ελαφρά με γυαλόχαρτο Ρ 320 . Ρίχνει και λίγη πούδρα ελαφρόπετρας για να δουλεύει πιο
απαλά με το γυαλόχαρτο.
Τρίβει μόνον παράλληλα με τα νερά του καπακιού . Ολοκληρώνει το τρίψιμο και καθαρίζει το καπάκι από τη σκόνη .
Πιθανόν να ήταν αρκετό μόνο το πρώτο χέρι γομαλάκα . Αυτό , κατά περίπτωση , είναι στην κρίση του οργανοποιού .
Είναι έτοιμο για να δουλέψει με το πινέλο το δεύτερο χέρι γομαλάκα . Αυτό θα τρέξει λίγο πιο γρήγορα
γιατί αν το δουλέψει αργά , είναι πολύ πιθανό να “σηκώσει” με το πινέλο τη γομαλάκα από το πρώτο χέρι .
Στο δεύτερο πέρασμα δουλεύει το πινέλο με πιο λίγη γομαλάκα . Προσπαθεί να στρώσει ομοιόμορφα σε όλο
το καπάκι ένα λεπτό στρώμα από το βερνίκι . Ολοκληρώνει , το αφήνει να στεγνώσει για μισή ώρα . Θα ήταν
καλύτερα να το αφήσει να στεγνώσει μια μέρα , αλλά βιάζεται να γράψει το βίντεο .
Θα το τρίψει ελαφρά και σχολαστικά για αρκετή ώρα με πολύ ψιλό ατσαλόμαλλο .
Αν κάπου παρατηρήσει καμιά ψιλή γραμμή από το βερνίκι , την τρίβει τοπικά , ελαφρά με γυαλόχαρτο Ρ 320
και συνεχίζει μετά με το ατσαλόμαλλο , μέχρι να γίνει όλο το καπάκι μια ματ επιφάνεια , με πολύ απαλή αίσθηση στην αφή .
Μόλις τελειώσει με το ατσαλόμαλλο , τρίβει το καπάκι με μια πετσέτα για να αφαιρέσει λίγο ακόμα την όποια γυαλάδα.
Για να δούμε πως φαίνεται από κοντά . Αν και φρεσκοφτιαγμένο , δείχνει σαν παλιό όργανο .
Στη μια άκρη της μεγάλης καμπάνας τρίβει με βαμβάκι εφαρμόζοντας την αλοιφή με την άργιλο καθαρισμού .
Παρατηρούμε ότι σε αυτή τη μικρή περιοχή τα χρώματα , τα νερά του ξύλου έγιναν λίγο πιο ζωηρά , λίγο πιο γυαλιστερά .
Αποστολή από: Ιωσήφ Τορρένς στις Μαρτίου 04, 2022, 11:36:00 μμ
Βερνίκι με αυγό
Ενα επόμενο , ελαφρύ , λεπτό , πολύ παλιό βερνίκι ήταν αυτό με το αυγό . Δε γνωρίζω αν η “συνταγή” του διασώθηκε
από γραπτές πηγές , ή από προφορική παράδοση . Απλά τα υλικά και ο τρόπος εφαρμογής του . Μας δείχνει πώς γίνεται ,
πώς το εφαρμόζει επάνω στο μανίκι από μια παλιά vihuela .
Σπάει ένα αυγό και διαχωρίζει το ασπράδι από τον κρόκο σε δυο πιάτα . Σπάει κι ένα δεύτερο αυγό και το ρίχνει όλο στο
πιάτο που είχε τον κρόκο . Χτυπάει το ασπράδι και τον κρόκο . Από το πιάτο με το χτυπημένο ασπράδι ρίχνει λίγη ποσότητα
σε ένα άλλο πιάτο , στο οποίο προσθέτει ένα κουταλάκι αλεύρι και τα χτυπάει καλά .
Τα ασπράδια θα τα χρησιμοποιήσει κυρίως σαν υπόστρωμα , σαν αστάρι για να κλείσει τους πόρους στο ξύλο . Ολα τα
δουλεύει με ένα λεπτό πλατύ πινέλο . Στην πράξη θα αποδειχθεί ότι το ασπράδι με το αλεύρι έκλεισε πιο καλά τους πόρους .
Μετά το αστάρωμα το άφησε να στεγνώσει κι ύστερα πέρασε ένα πρώτο κι ένα δεύτερο χέρι το “βερνίκι” από τους κρόκους
των αυγών . Κάπως έτσι δείχνει αμέσως μετά το πρώτο χέρι . Αμέσως μετά αρχίζει να περνά και το δεύτερο χέρι .
Είναι πολύ λεπτόρρευστο αυτό το “βερνίκι” και χρειάζεται προσοχή , λίγη ποσότητα με το πινέλο , για να απλώνεται ομοιόμορφα ,
χωρίς βγαίνουν φυσαλίδες και να τρέχουν τα ζουμιά . Πέρασε μισή ώρα μετά το δεύτερο χέρι . Σχεδόν στέγνωσε , βλέπουμε πώς φαίνεται .
Μετά από τρεις ώρες έχει στεγνώσει καλά .Οπου τυχόν χρειάζεται λίγη εργασία με γυαλόχαρτο , προτείνει
ένα πολύ ελαφρό πέρασμα με τα ψιλά Ρ 500 και Ρ 800 . Ακολουθεί τρίτο χέρι πέρασμα με τον κρόκο αυγού .
Βλέπουμε το αποτέλεσμα .
Αφού στεγνώσει και το τρίτο χέρι , το περνά μια μικρή ποσότητα από το σκέτο ασπράδι και ολοκληρώνει τη δουλειά του.
Αποστολή από: Ιωσήφ Τορρένς στις Μαρτίου 06, 2022, 06:22:13 μμ
Capítulo 23 - Teoría de los barnices. Mezcla negativa de barnices parte 2 : https://youtu.be/6K9tu9pL3xU
Γυαλίζοντας με διαφορετικό βερνίκι πάνω σε διαφορετικό υπόστρωμα . Αρνητικά συμπεράσματα .
Ο κατασκευαστής , δεν ανακατεύει διαφορετικά βερνίκια . Η εγγραφή αυτών των δοκιμών , έγινε μετά από αίτημα των μαθητών
του . Στις περισσότερες περιπτώσεις το βερνίκι από πάνω , αν και στεγνώνει , δεν είναι συμβατό , δε συνεργάζεται με άλλο
αστάρι , διαφορετικό από το αντίστοιχο δικό του . Το ξύνει ελαφρά με το νύχι και ξεφλουδίζει εύκολα .
Capítulo 24 - Teoría de los barnices. Aplicación de poliuretano sobre nitrocelulósico : https://youtu.be/Id6j2MfZkGY
Εφαρμογή βερνικιού πολυουρεθάνης επάνω σε βερνίκι νίτρου
Στο λουτρό του σπιτιού του , έχει ένα ξύλινο έπιπλο γύρω από το νιπτήρα . Το είχε περάσει με αστάρι και βερνίκι νίτρου .
Με τον καιρό όμως , τα νερά από τη βρύση και λίγες σταγόνες από ασετόν , που έριξε κατά λάθος η γυναίκα του στο έπιπλο
κάνανε ζημιά . Το έτριψε και το πέρασε με ειδικό βερνίκι πολυουρεθάνης για ξύλινο πάτωμα . Ολα καλά .
Capítulo 25 - Tapar el poro con espátula : https://youtu.be/BQc0xUoqB0w
Κλείσιμο των πόρων με τη χρήση σπάτουλας
Ορισμένα είδη ξύλου έχουν πολλούς πόρους , σαν έντονες μακριές χαρακιές . Σε αυτές τις περιπτώσεις για να κλείσουν οι
πόροι , απλώνει με μεταλλική , ή με πλαστική σπάτουλα , ένα παχύρρευστο διάλυμα από γομαλάκα ή από αστάρι νίτρου . Αφού
στεγνώσει , το τρίβει με γυαλόχαρτο . Αν εξακολουθούν να διακρίνονται λίγες μικρές γυαλιστερές χαρακιές , σημαίνει ότι εκεί ,
το αστάρι μπήκε , αλλά δεν δεν έφτασε μέχρι επάνω για να κλείσει τελείως τους πόρους . Επαναλαμβάνει την ίδια διαδικασία,
τρίβει , μέχρι να έχει μια λεία ματ επιφάνεια , για να δουλέψει μετά με το βερνίκι .
Capítulo 26 - Pulimento con pasta dentífrica, parte 1 : https://youtu.be/EHWLQOEQB_U
Capítulo 27 - Pulimento con pasta dentífrica completo : https://youtu.be/7Rrypz1nkRE
Γυάλισμα με οδοντόπαστες
Δυο μαθητές του , επινόησαν και δοκίμασαν αυτή την εναλλακτική μέθοδο για παραπάνω γυαλάδα , επάνω σε όργανα που ήδη
είχαν γυαλίσει με γομαλάκα ή λάκα νίτρου και του έστειλαν τα σχετικά μηνύματα . Μετά από αυτό, και ο κατασκευαστής ,
δοκίμασε αυτόν τον τρόπο με τις οδοντόπαστες , σε διαφορετικά είδη ξύλου . Πήρε πολύ ικανοποιητικά αποτελέσματα .
Σε κάθε περίπτωση , αν δεν έχουν γίνει πολύ καλά , όλες οι απαραίτητες προεργασίες ( γυαλόχαρτα , υπόστρωμα , βερνίκωμα )
όποια αλοιφή κι αν χρησιμοποιήσει κανείς , έτοιμη ή φτιαχτή , δε θα καταφέρει να πετύχει την επιθυμητή εκθαμβωτική λάμψη .
-------------------------------------------------------------------------------------------------------------------------------------------------------
Εδώ ολοκληρώθηκε το βήμα 92 για τα βερνίκια . Τι βήμα δηλαδή , κανονική πορεία ! Θα συνεχίσουμε με το βήμα 93 για την κατασκευή γέφυρας
Αποστολή από: Ιωσήφ Τορρένς στις Μαρτίου 09, 2022, 10:19:06 μμ
Κατασκευή γέφυρας με εργαλεία χειρός
Καλό είναι να θαυμάζουμε , αλλά καλύτερα είναι να μην ξεγελιόμαστε από την άνεση που μπορεί να δουλεύει ένας βετεράνος
οργανοποιός . Η κατασκευή της γέφυρας - για έναν αρχάριο - δεν είναι καθόλου εύκολη υπόθεση , ειδικά αν γίνεται στο χέρι .
Στο εμπόριο υπάρχουν έτοιμες γέφυρες και σε προσιτές τιμές . Αν είναι να καταπιαστούμε , θα πρέπει να το θέλουμε πολύ για
να το φτιάξουμε καλά . Ενα ενδεικτικό σχέδιο κατασκευής , για μια τυπική γέφυρα κλασικής κιθάρας , πάντα βοηθάει .
Από την αρχή ως το 8 : 00
Ενα ξύλο καρυδιάς με διατομή 3, 0 Χ 1, 0 cm και το κατάλληλο μήκος , είναι αρκετό για να φτιάξει δυο γέφυρες . Κόβει
ένα κομμάτι στο σωστό μήκος , αντιγράφοντας μια έτοιμη γέφυρα κλασικής . Με γυαλόχαρτο κολλημένο σε μακρύ
επίπεδο τάκο τρίβει και τις τέσσερις πλευρές του κομματιού , για να είναι λείες και κάθετες μεταξύ τους . Αντιγράφει
όλες τις επιμέρους διαστάσεις από την έτοιμη γέφυρα , επάνω στο ξυλάκι .
Από το 8 : 00 μέχρι το 11 : 50
Κόβει εγκάρσια σε βάθος 5 mm δεξιά και αριστερά πάνω στις σημειωμένες μολυβιές και αφαιρεί με το σκαρπέλο λίγο ξύλο
από τη μια άκρη . Δουλεύει με προσοχή , γιατί όπως έρχονται τα νερά του ξύλου τείνουν να οδηγήσουν το σκαρπέλο να
σκάψει λίγο πιο βαθειά . Αφαιρεί υλικό και το φτάνει μέχρι λίγο πιο πάνω από το βάθος της κοπής των 5 mm.
Από το 11 : 50 μέχρι το 15 : 55
Επαναλαμβάνει την προηγούμενη εργασία και από την άλλη πλευρά . Ετοιμάζεται να κάνει τις δυο παράλληλες και
κοντινές κοπές για να γίνει το αυλάκι που θα μπει το κοκαλάκι . Στήνει , σταθεροποιεί τον ξύλινο οδηγό πρώτα στην
εσωτερική γραμμή . Πραγματοποιεί την πρώτη κοπή σε όσο βάθος χρειάζεται με το δικό του καμπυλωτό πριόνι .Κατόπιν
μετακινεί τον οδηγό πάνω στην εξωτερική γραμμή , καλύπτοντας έτσι την πρώτη κοπή . Εκτελεί ήσυχος τη δεύτερη κοπή .
Αν είχε κόψει πρώτα έξω , μετά , το πριόνι θα ξέφευγε και θα έπεφτε μέσα στην πρώτη κοπή .
Από το 15 : 56 μέχρι το 26 : 20 Αρχική διαμόρφωση στη κεντρική περιοχή της γέφυρας
Κόβει με το πριόνι για να φανούν τα δυο “τοιχώματα” που θα συγκρατούν το κοκαλάκι . Αρχίζει να διαμορφώνει με το
σκαρπέλο την καμπυλότητα που θα έχουν . Φροντίζει κάθε φορά να τοποθετεί το ξυλάκι έτσι ώστε τα νερά του να είναι
ευνοϊκά για αυτές τις λεπτές εργασίες. Σκάβει προσεχτικά με τα στενά σκαρπελάκια μέχρι να φτάσει στο όριο, που ορίζουν οι
δυο αρχικές εγκάρσιες κοπές . Σε ορισμένα σημεία δουλεύει με το γυαλόχαρτο κολλημένο σε τάκο , ή απλά στο χέρι .
Από το 26 : 25 μέχρι το 29 : 00 Διαμόρφωση στα ακριανά τμήματα της γέφυρας
Διαμορφώνει προσεχτικά με το σκαρπέλο το καμπυλωτό τμήμα της γέφυρας από τη μια πλευρά . Δε χτυπάει με το σκαρπέλο
για να κόψει τις φλούδες του ξύλου που φτάνουν στο όριο της αρχικής εγκάρσιας κοπής . Κόβει τις φλούδες με το πριονάκι
ήρεμα και ελεγχόμενα , ακολουθώντας την καμπύλη . Διαμορφώνοντας την καμπύλη , αν τα νερά του ξύλου έρχονται
ανάποδα , αν δηλαδή οδηγούν το σκαρπέλο να σκάψει πιο βαθειά από εκεί που πρέπει , σταματά αμέσως . Αφαιρεί τη φλούδα
του ξύλου με το χέρι και λύνει το πρόβλημα με τη ράσπα , τη λίμα , ή με χοντρό γυαλόχαρτο κολλημένο σε τάκο . Κοντά στην
άκρη της γέφυρας αν είναι ευνοϊκά τα νερά του ξύλου , μπορεί να αφαιρέσει υλικό δουλεύοντας με το σκαρπέλο προς τα έξω .
Από το 31 : 39 ως το τέλος
Αγνόησε την επικεφαλίδα και διαμόρφωσε την άλλη άκρη της γέφυρας με γωνιακό τροχό και δίσκο για κοπή πέτρας !
Αποστολή από: sakkalis στις Μαρτίου 09, 2022, 10:57:15 μμ
1. Μου κινησε το ενδιαφερον το βερνικι απο το ασπραδι. Το ασπραδι αν δεν κανω καθος το χρησιμοποιουσαν και στην ζωγραφικη. Εχουμε καμια πληροφορια παραπανω για την αντοχη του, την γυαλαδα του, ποσο εχει γενικα χρησιμοποιηθει στην οργανοποιια;
2. Την γεφυρα την κανει απο καρυδια; Δεν το εχω ξαναακουσει. Συνηθως για παλισανδρο ή εβενο ξερω.
Αποστολή από: Ιωσήφ Τορρένς στις Μαρτίου 09, 2022, 11:47:24 μμ
Γράφω τα λίγα που γνωρίζω για την εφαρμογή στη ζωγραφική
Πράγματι το ασπράδι αυγού το χρησιμοποιούσαν στη ζωγραφική . Ειδικότερα , κατά την τουρκοκρατία , οι ελάχιστοι τότε αγιογράφοι είχαν καταφέρει να εξελίξουν και να γενικεύσουν την εφαρμογή του . Ο μακαριστός λογοτέχνης και αγιογράφος μας Φώτης Κόντογλου είχε αφιερώσει τον εαυτό του στην έρευνα παμπάλαιων αγιογραφιών σε ξωκλήσια στο Μυστρά και στο Αγιο Ορος . Μελέτησε , κράτησε πολλές σημειώσεις , σκίτσα , δούλεψε πολύ κι ό ίδιος με αυτή την τεχνική και εξέδωσε το δίτομο έργο " Εκφρασις της Ορθοδόξου Αγιογραφίας " ένα έργο για το οποίο βραβεύτηκε από την Ακαδημία Αθηνών . Συμβαίνει να έχω αυτό το έργο σπίτι , αλλά δεν έχω αξιωθεί να το διαβάσω . Από εκεί μπορούμε να έχουμε αξιόπιστες γνώσεις . Ετσι κι αλλιώς δε μου αρέσει η τηλοψία , οπότε μου έδωσες ένα καλό κίνητρο να το διαβάσω και να ενημερώσω.
Για τη γέφυρα από καρυδιά έχεις δίκιο . Δε συνηθίζεται . Ισως να έχει ιδιαίτερη σημασία κάτι που δεν έγραψα . Η καρυδιά που χρησιμοποιεί στο βίντεο είναι παμπάλαιη.
Αποστολή από: Ιωσήφ Τορρένς στις Μαρτίου 12, 2022, 08:45:51 μμ
Κατασκευή γέφυρας με τη χρήση ηλεκτρικών εργαλείων
------------------------------------------------------------------------------------------------------------------------------------
Ο κατασκευαστής επιτρέπει μόνο την οικιακή - ιδιωτική χρήση αυτού του βίντεο .
------------------------------------------------------------------------------------------------------------------------------------
Paso 93 provisional - Adaptación del puente al abombado de la tapa : https://youtu.be/imqBFg8yfUA
Προσαρμογή της γέφυρας στην καμπύλη του καπακιού
Το ξυλάκι κάθε γέφυρας είναι επίπεδο από κάτω . Αν το καπάκι της κιθάρας έχει εγκάρσια καμπύλη , τότε χρειάζεται να
προσαρμόσει, να διαμορφώσει και τη γέφυρα να εφάπτεται καλά στην καμπύλη του καπακιού . Αν το πάχος της γέφυρας
είναι τόσο , όσο να του επιτρέπει , τότε μπορεί με μια μεταλλική ξύστρα ή με ένα κρυσταλλάκι να το ξύσει λίγο , λίγο από
κάτω . Αφαιρώντας σιγά σιγά υλικό , δοκιμάζοντας και ελέγχοντας κάθε φορά τη γέφυρα επάνω στο καπάκι , το καταφέρνει .
Ενας άλλος τρόπος είναι η αφαίρεση υλικού από τη βάση της γέφυρας , με τη χρήση ταινιολειαντήρα . Απαιτεί ιδιαίτερη προσοχή .
Είτε με τον πρώτο , είτε με το δεύτερο τρόπο δουλέψει , θα καταφέρει μόνο να προσεγγίσει την καμπύλη του καπακιού .
Θεωρεί εξαιρετικά σημαντική την τέλεια επαφή της γέφυρας με το καμπυλωμένο καπάκι . Στερεώνει πάνω στο καπάκι ένα φύλλο
γυαλόχαρτο Ρ 80 με χαρτοταινία . Ακουμπά τη γέφυρα στη θέση που θα κολληθεί και τρίβει γύρω στα πέντε εκατοστά μπροστά
και πίσω . Τα σημεία της γέφυρας που αφήνουν λίγη σκόνη , είναι εκείνα που χρειάζονται λίγο ακόμη να τριφτούν . Αφαιρεί τη
σκόνη με μια βούρτσα και συνεχίζει να τρίβει , ως ότου να βγαίνει ομοιόμορφα η σκόνη σε όλο το μήκος της γέφυρας . Αυτό
είναι μια καλή ένδειξη ότι πέτυχε η προσαρμογή .
Ενας ακόμη τρόπος . Αφήνει τις γέφυρες στο νερό για περίπου 15 λεπτά . Μετά τις τοποθετεί κάτω από μια δυνατή αυτοσχέδια
πρέσα όπως φαίνεται στις φωτογραφίες και τις αφήνει έτσι για 24 ώρες . Τις λυγίζει λίγο παραπάνω από την επιθυμητή καμπύλη ,
γιατί όταν θα τις βγάλει έξω , δε διατηρούν αυτή την καμπυλότητα . Θέλει προσοχή , στο τόσο - όσο , γιατί μπορεί να σπάσουν .
Αποστολή από: Silvestro στις Μαρτίου 13, 2022, 06:03:51 πμ
διοτι λυγιζει το ξυλο εκει που ξεκιναει και ειναι λεπτο, κ απο τις 2 μεριες, και δεν γινεται τοξο που ειναι το ζητουμενο.
Αποστολή από: Ιωσήφ Τορρένς στις Μαρτίου 13, 2022, 08:40:08 πμ
Αποστολή από: Ιωσήφ Τορρένς στις Μαρτίου 16, 2022, 07:36:04 μμ
Κόλληση της γέφυρας
Η γέφυρα πρέπει να κολληθεί , όσο πιο καλά γίνεται . Τέλεια ας πούμε . Εχοντας ήδη λουστραρισμένη την κιθάρα , αφαιρεί
αργά και προσεχτικά , τη χαρτοταινία που κόλλησε στο βήμα 91 . H χαρτοταινία είχε κοπεί και κολληθεί 1,0 mm πιο μέσα .
Θα καθαρίσει καλά τις τρυπούλες της γέφυρας , γιατί μπορεί να έμεινε μέσα λίγο βερνίκι όταν τη λουστράριζε . Η εργασία
αυτή πρέπει να γίνει τώρα , πριν την κόλληση , γιατί είναι πολύ δύσκολο να γίνει μετά , με τη γέφυρα κολλημένη στο καπάκι .
Καθαρίζει τις τρυπούλες , περνώντας και στρίβοντας μέσα , το ίδιο τρυπανάκι με το οποίο τις άνοιξε .
Χαράζει το καπάκι στη θέση της κόλλησης καθώς και τη γέφυρα , στη κατεύθυνση που έχουν τα νερά των ξύλων τους .
Η διαγώνια χάραξη με το σκαρπέλο είναι προαιρετική . Θα κολλήσει με τη λευκή ξυλόκολλα , αυτή που στεγνώνει αργά.
Η θέση της γέφυρας είχε προσδιοριστεί στο βήμα 91 . Ομως για να είναι σίγουρος , τοποθετεί τη γέφυρα και ξαναμετρά
την απόσταση στο μέσον από το κοκαλάκι μέχρι το 12ο τάστο . Ελέγχει , είναι εντάξει . Με προσοχή να μη μετακινηθεί
η γέφυρα , κολλάει χαρτοταινία πάνω και κάτω στα όριά της . Ελέγχει τη γέφυρα να είναι ακριβώς στο κέντρο και κολλά
χαρτοταινία δεξιά και αριστερά της . Η χαρτοταινία βοηθά να παρακολουθεί κάποια μικρή μετακίνηση της γέφυρας κατά
την κόλληση καθώς και για την προστασία του καπακιού από την κόλλα .
Το σκίτσο είναι από το βιβλίο του κατασκευαστή και δείχνει τη διάταξη για την κόλληση , που αποτελείται από τρία ξύλα :
1. Ενα ξυλάκι στο ίδιο μέγεθος με τη γέφυρα με πλάτος 3 εκ.
2. Ενα άλλο ξύλο με μήκος 60 εκ. πάχος 3 εκ. και πλάτος όσο αυτό του μάνικου .
3. Ενα τακάκι με πάχος περίπου (*) 3 εκ που θα τοποθετηθεί κοντά στην αρχή της ταστιέρας .
(*) Δοκιμάζει ως προς το πάχος και επιλέγει για τακάκι Νο 3 εκείνο , που θα “υποχρεώσει” το μακρύ ξύλο το
Νο 2 να εφάπτεται πολύ καλά στο ξυλάκι Νο 1 για να το πιέσει σωστά όταν θα εφαρμόσει το σφιχτήρα στο τακούνι.
Απλώνει την κόλλα στη γέφυρα κάπως γενναιόδωρα . Τοποθετεί τη γέφυρα και πιέζει ελαφρά . Αρχίζει να βγαίνει λίγη
κόλλα από τις άκρες . Την καθαρίζει . Πολύ προσεχτικά κολλάει εγκάρσια δυο κομμάτια χαρτοταινία για να αποφύγει ή
έστω να περιορίσει το ενδεχόμενο να του γλιστρήσει η γέφυρα . Ξαναβγαίνει λίγη κόλλα . Ξανακαθαρίζει με ένα σκαρπελάκι.
Τοποθετεί ένα τάκο κάτω από το τακούνι και εφαρμόζει έναν κατάλληλο σφιχτήρα στη θέση αυτή να πιέσει όλο το σύστημα .
Το καπάκι της κιθάρας που κατασκευάζει έχει έντονη καμπυλότητα . Γι αυτό προσθέτει δυο μικρές σφήνες στην κάθε άκρη
της γέφυρας , για να ασκηθεί η απαιτούμενη πίεση και σε αυτές τις δυο θέσεις . Θα το αφήσει να στεγνώσει για 24 ώρες .
Με ένα λεπτό στενό καλοακονισμένο σκαρπέλο , αφαιρεί προσεχτικά τα λίγα υπολλείματα κόλλας από τα όρια της γέφυρας.
Αποστολή από: Ιωσήφ Τορρένς στις Μαρτίου 17, 2022, 10:06:46 μμ
Κόκαλα - στέγνωμα και κοπή
Ενα κόκαλο από πόδι αγελάδας κόβεται στα δυο , στα τέσσερα κομμάτια από μια μεγάλη πριονοκορδέλα με πριονόλαμα
κοπής σιδήρου . Για την κοπή εναλλακτικά προτείνει το σιδηροπρίονο χειρός . Αλλη λύση είναι τα έτοιμα κοκαλάκια του
εμπορίου . Νομίζω ότι από το ένα τέταρτο του αρχικού κομματιού , έβγαλε τρεις ζυγούς και δυο καβαλάρηδες .
Για να καθαρίσουν τα κόκαλα από τα λίπη τα βράζει στο νερό, ή τα βάζει και τα αφήνει αρκετή ώρα σε διάλυμα καυστικής
σόδας (Προσοχή : Οχι γυμνά χέρια μέσα στη καυστική σόδα . Οπωσδήποτε με γάντια αδιάβροχα και μεταλλική τσιμπήδα) .
Μετά , τα αφήνει στον ήλιο όσο καιρό χρειαστεί , για να ασπρίσουν .
Αποστολή από: Ιωσήφ Τορρένς στις Μαρτίου 21, 2022, 09:26:29 μμ
Aρχική διαμόρφωση - εφαρμογή στα κοκαλάκια του ζυγού και της γέφυρας
Την τελική ολοκληρωμένη διαμόρφωση θα τη δούμε στο βήμα 99
Διαμορφώνει τα κοκαλάκια του ζυγού και της γέφυρας , σε τριβείο δίσκου . Ενας άλλος τρόπος , όχι τόσο γρήγορος ,
αλλά σαφώς πιο ασφαλής , είναι να πιάσει το κοκαλάκι σε μια μέγγενη και να το διαμορφώσει με μια λίμα και ένα
χοντρό γυαλόχαρτο κολλημένο σε τάκο .
Για το κοκαλάκι της γέφυρας θα γράψουμε , στο τέλος αυτού του βήματος.
Κοκαλάκι - ζυγός
Σημάδεψε με το μολύβι τα πάχη των χορδών , τις μεταξύ τους αποστάσεις και τις χαράξεις που θα κάνει .
Χρειάζεται προσοχή γιατί τα πάχη των χορδών διαφέρουν , αλλά οι μεταξύ τους αποστάσεις πρέπει να ίσες .
Μια λεπτομέρεια από τη χάραξη που κάνει ο οργανοποιός στο ζυγό , χωρίς να είναι υποχρεωτική .
Στο κόκαλο του ζυγού οι χαράξεις σχεδιάστηκαν να είναι παράλληλες μεταξύ τους . Στο βίντεο όμως χαράζει τα αυλάκια
για τις χορδές 2η , 3η , 4η και 5η με μια μικρή κλίση , για να οδηγηθούν αυτές κατευθείαν στην τρύπα που έχουν τα
αξονάκια των αντίστοιχων κλειδιών . Οι αποστάσεις όμως των χορδών , προς την πλευρά της ταστιέρας είναι ίσες μεταξύ τους .
Για τη χάραξη χρησιμοποιεί διαφορετικές πριονόλαμες σιδήρου . Αρχίζει με τις πιο λεπτές , προχωρεί με κάποιες μεσαίου
πάχους και ολοκληρώνει με μια πιο παχειά για την 6η χορδή . Χαράζει κρατώντας τη λάμα με μια μικρή κλίση , σχεδόν
παράλληλη με το επίπεδο του καράολου . Τα δοντάκια της λάμας δείχνουν προς τη μεριά του καράολου , πράγμα που
σημαίνει ότι χαράζει , τραβώντας το πριονάκι προς τα πίσω .
Δεν προχωρά τη χάραξη στα αυλάκια μέχρι το οριστικό βάθος . Κάνει μόνο την αρχή. Εχει δίπλα του όλες τις χορδές από
το σετ που θα βάλει και τις δοκιμάζει κάθε μια χωριστά , για να δει αν εφαρμόζει καλά μέσα στο αυλάκι της .
Αρχικές εργασίες στο κοκαλάκι της γέφυρας ( Τα σκίτσα είναι από το ψηφιακό βιβλίο του οργανοποιού )
Φροντίζει το πάχος του να είναι τόσο , όσο χρειάζεται για να εφαρμόζει με μια μικρή πίεση μέσα στο αυλάκι της γέφυρας .
Αυτό που βλέπουμε στο βίντεο , έχει πάχος 2,5 χιλιοστά . Το μήκος του πρέπει να είναι ίδιο με το αυλάκι της γέφυρας και
η βάση του από κάτω εντελώς ίσια - επίπεδη για καλή εφαρμογή . Στρογγυλεύει λίγο επάνω τις γωνίες δεξιά και αριστερά .
Οπως βλέπουμε στο παραπάνω σκίτσο , το κοκαλάκι της γέφυρας έχει μια μικρή κλίση στο επάνω μέρος με μια διαφορά
ύψους από ένα έως δυο χιλιοστά . Το πιο χαμηλό τμήμα είναι προς τη πρώτη χορδή και το πιο ψηλό προς την έκτη .
Επίσης για να διορθώσει ελαφρά τον επιτονισμό (intonation) λειαίνει από πάνω το κοκαλάκι ως προς το πάχος , διαγωνίως .
Πραγματοποιεί αυτή τη διαγώνια λείανση στο τριβείο δίσκου σε χαμηλές στροφές . Μια χαρά μπορεί να γίνει η δουλειά και
με γυαλόχαρτο Ρ 180 κολλημένο σε τάκο. Το ελεύθερο μήκος της πρώτης χορδής , θα είναι κατά δυο χιλιοστά πιο μεγάλο
από εκείνο της έκτης .
Το ύψος , είναι μεγάλο , αλλά προς το παρόν το αφήνει έτσι . Θα το χαμηλώσει αργότερα , αφαιρώντας υλικό από κάτω .
Αποστολή από: Ιωσήφ Τορρένς στις Μαρτίου 21, 2022, 09:31:30 μμ
Αυτή έπρεπε να είναι η 4η εικόνα . Παρακαλώ πολύ για τα δέοντα . Ευχαριστώ !
Αποστολή από: Silvestro στις Μαρτίου 21, 2022, 09:45:20 μμ
από εκείνο της έκτης .
δηλαδη βαζει την 1η χορδη π.χ. στα 65.4 και την 6 στα 65.2;
ειναι λαθος
εννοει ισως μικροτερο
τοτε ποιος ο λογος να κανει λοξη τη σχισμη που θα μπει το κοκκαλο στο καβαλαρη, να προσπαθει να ειναι καθετη η κολληση στον αξονα , και μετα να κανει διορθωση στο ιντονεϊσον με την ακμη στο κοκκαλο, βαζοντας κατ ουσιαν στο ιδιο μηκος την 1η και την 6η
Αποστολή από: Ιωσήφ Τορρένς στις Μαρτίου 21, 2022, 10:01:38 μμ
>Το ελεύθερο μήκος της πρώτης χορδής , θα είναι κατά δυο χιλιοστά πιο μεγάλο
από εκείνο της έκτης .
δηλαδη βαζει την 1η χορδη π.χ. στα 65.4 και την 6 στα 65.2;
ειναι λαθος
εννοει ισως μικροτερο
τοτε ποιος ο λογος να κανει λοξη τη σχισμη που θα μπει το κοκκαλο στο καβαλαρη, να προσπαθει να ειναι καθετη η κολληση στον αξονα , και μετα να κανει διορθωση στο ιντονεϊσον με την ακμη στο κοκκαλο, βαζοντας κατ ουσιαν στο ιδιο μηκος την 1η και την 6η
Ισως χάθηκα κάπου στη μετάφραση . Το ξαναείδα το βίντεο .
Κάποια στιγμή λέει ότι το μήκος της έκτης χορδής είναι στα 65 εκ.
Οπότε , σύμφωνα με τα λεγόμενά του το μήκος της πρώτης θα είναι στα 65,2 .
Αποστολή από: Ιωσήφ Τορρένς στις Μαρτίου 21, 2022, 10:52:13 μμ
Αποστολή από: Silvestro στις Μαρτίου 22, 2022, 05:40:33 πμ
αφου κανει τοτε ισια την σχισμη και δεν κολλαει λοξα σε σχεση με την καθετοτητα του καπακιου, τον καβαλαρη, τοτε εχει μεγαλες αποκλισεις ειδικα ετσι οπως κανει το κοκκαλο.
ειναι λαθος τα 65, θελει 65,2~65,3 στην 1η και 65,3 με με 65,4, μπορει και 65,5* στην 6η.
*δεν γινεται (αν το εχει οντως ετσι) να μην φαλτσαρει το οργανο στην 6η που ειναι τοσο χοντρης διατομης οπου σε σχεση με την υποτεινουσα απο ζυγο σε καβαλαρη εχει μεγαλυτερη αποκλιση απο τις αλλες. μονον η 1η θα ακουγεται σωστα σε ολη τη ταστιερα, οι αλλες θα ειναι κουκουρουκου μετα το 6-7 ταστο, ειδικα στην 3η και στην 6η, θα φτανει λιιιγο πριν το ημιτονιο η αποκλιση.
Αποστολή από: Ιωσήφ Τορρένς στις Μαρτίου 25, 2022, 01:17:49 μμ
Τοποθέτηση των κλειδιών
Σωστή τοποθέτηση των κλειδιών , ένα μικρό σουβλί να σημαδέψει την τρυπούλα και βίδωμα . Εύκολα , γνωστά !
Paso 98 - Colocación de las cuerdas con diferentes atados: https://youtu.be/nHi9WrDFe8g
Χορδές - τοποθέτηση
Σε μια κιθάρα που επισκεύασε , θα τοποθετήσει τις χορδές που αυτή είχε . Αρχίζει από τη γέφυρα με την πρώτη χορδή .
Την τυλίγει τέσσερις φορές . Τη δεύτερη τρεις φορές , την τρίτη δυο , την τέταρτη , πέμπτη και έκτη από μια φορά .
Το πέρασμα και το τύλιγμα των χορδών στα αξονάκια των κλειδιών το κάνει με τον ίδιο τρόπο για όλες τις χορδές .
Βλέπουμε ότι περνάει την πρώτη χορδή μόνο μια φορά μέσα από τη τρυπούλα. Μετά την περνάει από κάτω μια φορά ,
και μια δεύτερη φορά , σα να ήθελε να τη δέσει , τη σφίγγει πάνω στο αξονάκι και μετά την τυλίγει .
Αποστολή από: Ιωσήφ Τορρένς στις Μαρτίου 25, 2022, 09:27:23 μμ
Τελική διαμόρφωση - εφαρμογή στο κοκαλάκι της γέφυρας και του ζυγού
Εχει τοποθετήσει τις χορδές , αλλά δεν τις έχει κουρδίσει . Το κοκαλάκι της γέφυρας το έχει αφήσει υψηλό .
Παρατηρεί την κιθάρα από το πλάϊ και βλέπει ότι οι χορδές είναι ψηλά . Για να κατέβουν οι χορδές θα πρέπει
να χαμηλώσει από κάτω το κοκαλάκι της γέφυρας . Μπορεί να το κάνει με το τριβείο δίσκου , ή με χοντρό
γυαλόχαρτο σε τάκο , ή να το σταθεροποιήσει σε μια μέγγενη και να δουλέψει με μια λίμα . Το χαμηλώνει , λίγο
λίγο και ελέγχει , μέχρι το action της πρώτης χορδής στο 12ο τάστο να είναι από 2,5 μέχρι 3,0 mm.
Το action της έκτης χορδής στο 12ο τάστο , θέλει να το κάνει κοντά στα 3,5 mm. Κυμαίνεται από 3,0 έως 4,0 mm
Οταν τελειώσει με τη γέφυρα , ξεκινά να διαμορφώνει τις χαρακιές ,τα οριστικά βάθη , στο κοκαλάκι του ζυγού.
Προτεινόμενα action των χορδών στο πρώτο τάστο , χωρίς να είναι και απόλυτα τα μεγέθη.
Για την πρώτη , τη δεύτερη και την τρίτη χορδή 0,6 mm .
0,7 mm για την τέταρτη και πέμπτη και 0,8 mm για την έκτη χορδή .
Αν και δεν εμπιστεύεται πια τόσο πολύ την ακοή του , επιμένει και προτιμά να κουρδίζει με το διαπασών .
Ο χρόνος τρέχει εξαιρετικά γρήγορα ...
Paso 100 provisional - Limpieza de la guitarra : https://youtu.be/dJaj4jzHHIk
Καθαρισμός της κιθάρας
Προτείνει ένα μαλακό βαμβακερό πανί με ελάχιστο νερό και μετά πέρασμα με ένα άλλο στεγνό .
---------------------------------------------------------------------------------------------------------------------------------------
Οσα από τα βίντεο είναι χαρακτηρισμένα ως provisional , προσωρινά , κάποια στιγμή θα τα αποσύρει από το
δίκτυο και θα τα αντικαταστήσει με άλλα αντίστοιχα . Ορισμένα βήματα θα μείνουν μόνο με τη περιγραφή και
τις φωτογραφίες . Ας είμαστε όλοι καλά και θα δούμε ...
---------------------------------------------------------------------------------------------------------------------------------------
Αποστολή από: Ιωσήφ Τορρένς στις Μαρτίου 25, 2022, 09:42:54 μμ
Ελληνίδα . Οταν ξεκίνησα αυτή την εργασία , δε φανταζόμουν ότι θα μου προσφέρει τέτοια χαρά.
Σας ζητώ συγνώμη , για όποια λάθη , παραλείψεις , τεχνικές και μεταφραστικές ανεπάρκειες .
Σας ευχαριστώ πολύ , για την υποστήριξη , τις διορθώσεις , τις προτροπές και τα καλά σας λόγια !
-------------------------------------------------------------------------------------------------------------
Ακολουθεί ένα ευρετήριο ανά σελίδα , για ευκολία , σε μια πιθανή αναζήτηση .
-------------------------------------------------------------------------------------------------------------
ΒΟΗΘΗΜΑΤΑ - ΙΔΙΟΚΑΤΑΣΚΕΥΕΣ – ΕΡΓΑΛΕΙΑ DIY
-------------------------------------------------------------------------------------------------------------
Σελίδα 1 Απάντηση # 5
-------------------------------------------------------------------------------------------------------------
«Ξύστρα» για ξύλα από χοντρά τζαμάκια .
-------------------------------------------------------------------------------------------------------------
Ακόνισμα ενός παλιού σκαρπέλου
-------------------------------------------------------------------------------------------------------------
Μεταλλικές ξύστρες – γρήγορο ακόνισμα
-------------------------------------------------------------------------------------------------------------
Μακρύ προφιλ αλουμινίου - αλλαγή γυαλόχαρτου
-------------------------------------------------------------------------------------------------------------
Ξύλινοι τάκοι με κολλημένο γυαλόχαρτο
-------------------------------------------------------------------------------------------------------------
Εργαλείο για να σημειώνουμε το πάχος που θέλουμε στα καπάκια
-------------------------------------------------------------------------------------------------------------
Σελίδα 1 Απάντηση # 6
-------------------------------------------------------------------------------------------------------------
Κόλληση των κομματιών για το καπάκι και την πλάτη
-------------------------------------------------------------------------------------------------------------
Για να μετράμε το βάθος στο καναλάκι της ροζέτας
-------------------------------------------------------------------------------------------------------------
Κόντρα ξύλο για την κόλληση των πλαϊνών με τον κάτω τάκο.
-------------------------------------------------------------------------------------------------------------
Καμπυλωτό πριόνι
-------------------------------------------------------------------------------------------------------------
Σελίδα 1 Απάντηση # 10
-------------------------------------------------------------------------------------------------------------
Για την κόλληση των ξύλων του μάνικου
-------------------------------------------------------------------------------------------------------------
Πώς φτιάχνουμε οδηγό για καμπύλη με ακτίνα 6000 χιλιοστά
-------------------------------------------------------------------------------------------------------------
Κολλημένα και λυγισμένα τα εσωτερικά περιμετρικά φιλέτα ( purfling )
-------------------------------------------------------------------------------------------------------------
Για να κολλάμε τα μικρά καμάρια (τύπου βεντάλιας) στο καπάκι
-------------------------------------------------------------------------------------------------------------
Σελίδα 2 Απάντηση # 18
-------------------------------------------------------------------------------------------------------------
Βοήθημα για την κλίση του μάνικου
-------------------------------------------------------------------------------------------------------------
Σολέρα σκαμμένη – Α μέρος
-------------------------------------------------------------------------------------------------------------
Σελίδα 2 Απάντηση # 19
-------------------------------------------------------------------------------------------------------------
Σολέρα σκαμμένη – Β μέρος
-------------------------------------------------------------------------------------------------------------
Σελίδα 2 Απάντηση # 20
-------------------------------------------------------------------------------------------------------------
Σολέρα “σκαμμένη” με μικρά πλανάκια
-------------------------------------------------------------------------------------------------------------
Σολέρα “σκαμμένη” σε γυψοσανίδα !
-------------------------------------------------------------------------------------------------------------
Σελίδα 2 Απαντήσεις # 21 και # 22
-------------------------------------------------------------------------------------------------------------
Σύστημα κατασκευής δικής του επινόησης με χαμηλό και αφαιρούμενο καλούπι για οδηγό .
-------------------------------------------------------------------------------------------------------------
Αποστολή από: Ιωσήφ Τορρένς στις Μαρτίου 25, 2022, 09:44:18 μμ
-------------------------------------------------------------------------------------------------------------
Βήμα Σελίδα 2
-------------------------------------------------------------------------------------------------------------
1. Κατά μήκος κεντρική κοπή του ξύλου για το μανίκι
-------------------------------------------------------------------------------------------------------------
2. Επεξεργασία των κομματιών
-------------------------------------------------------------------------------------------------------------
3. Κόντρα στο μανίκι – προετοιμασία
-------------------------------------------------------------------------------------------------------------
4. Κόλληση των τριών κομματιών για το μανίκι
-------------------------------------------------------------------------------------------------------------
5. Λέπτυνση του μάνικου
-------------------------------------------------------------------------------------------------------------
6. Λοξή κοπή στο μανίκι
-------------------------------------------------------------------------------------------------------------
7. Διορθώσεις στις λοξοκομένες επιφάνειες . Λέπτυνση του πάχους στο καράολο
-------------------------------------------------------------------------------------------------------------
8. Χάραξη και κόλληση του μάνικου με το καράολο
-------------------------------------------------------------------------------------------------------------
9. Σανιδάκι επικάλυψης καράολου . Προετοιμασία με τα στολίδια του .
-------------------------------------------------------------------------------------------------------------
Βήμα Σελίδα 3
-------------------------------------------------------------------------------------------------------------
10. Κολλάει το σανιδάκι στο καράολο
-------------------------------------------------------------------------------------------------------------
11. Κόβουμε το σανιδάκι επικάλυψης στη θέση που θα μπει το επάνω κοκαλάκι
-------------------------------------------------------------------------------------------------------------
12. Κοπή καράολου και μάνικου σύμφωνα με τους οδηγούς ( plantillas , templates )
-------------------------------------------------------------------------------------------------------------
13. Τρύπες στο καράολο της κιθάρας
-------------------------------------------------------------------------------------------------------------
14. Κοπή των κομματιών για το τακούνι
-------------------------------------------------------------------------------------------------------------
15. Χάραξη και κόλληση των κομματιών για το τακούνι
-------------------------------------------------------------------------------------------------------------
16. Αντιγράφοντας το σχέδιο στο τακούνι
-------------------------------------------------------------------------------------------------------------
17. Κοπές και επεξεργασίες στο τακούνι
-------------------------------------------------------------------------------------------------------------
Βήμα Σελίδα 4
-------------------------------------------------------------------------------------------------------------
18. Κολλάει το τακούνι στο μανίκι
-------------------------------------------------------------------------------------------------------------
19. Αρχικές εργασίες στο μανίκι . Κοπή και λέπτυνση στη θέση που θα κολληθεί το καπάκι
-------------------------------------------------------------------------------------------------------------
20. Κοπές – σχισμές στο τακούνι και στο μανίκι για τα πλαϊνά της κιθάρας
-------------------------------------------------------------------------------------------------------------
21. Α μέρος : Διαμορφώνει το μανίκι και τις σχισμές για τα πλαϊνά
-------------------------------------------------------------------------------------------------------------
Β μέρος : Διαμορφώνει το τακούνι και το μανίκι
------------------------------------------------------------------------------------------------------------
Διαμόρφωση στο μανίκι και το τακούνι ( εμπέδωση των δυο προηγουμένων )
-------------------------------------------------------------------------------------------------------------
22. Τοποθετεί ενίσχυση μέσα στο τακούνι ( προαιρετικό )
-------------------------------------------------------------------------------------------------------------
23. Καμαράκια τύπου “βεντάλια” - κατασκευή
-------------------------------------------------------------------------------------------------------------
Βήμα Σελίδα 5
-------------------------------------------------------------------------------------------------------------
24. Ενισχύσεις εσωτερικά της ηχητικής οπής
-------------------------------------------------------------------------------------------------------------
25. Εγκάρσια καμάρια για το καπάκι και την πλάτη
-------------------------------------------------------------------------------------------------------------
26. Ενισχυτικά ξυλάκια για τα πλαϊνά της κιθάρας ( κολωνάκια )
-------------------------------------------------------------------------------------------------------------
27. Εσωτερικό κάτω τακούνι
-------------------------------------------------------------------------------------------------------------
28. Πατούρες ενίσχυσης στα χείλη του σκάφους
-------------------------------------------------------------------------------------------------------------
Αποστολή από: Ιωσήφ Τορρένς στις Μαρτίου 25, 2022, 09:45:26 μμ
-------------------------------------------------------------------------------------------------------------
29. Ξυλάκια για την ενίσχυση της ένωσης εσωτερικά της πλάτης
-------------------------------------------------------------------------------------------------------------
30 – 33 Διακοσμητικά για τα περιμετρικά περιθώρια , την πλάτη και την επικάλυψη και το καράολο
-------------------------------------------------------------------------------------------------------------
34. Α μέρος : junquillos = εξωτ. περιμετρικά φιλέτα Κοπή στο χέρι και στο μηχάνημα
-------------------------------------------------------------------------------------------------------------
34 .Β μέρος : Ψιλά καπλαμαδάκια με ξύλινα φιλέτα . Τρόποι κόλλησης
Διακοσμητικό στην πλάτη της κιθάρας Εξωτερικά περιμετρικά φιλέτα
-------------------------------------------------------------------------------------------------------------
35. Εσωτερικά περιμετρικά διακοσμητικά φιλέτα για τα καπάκια . Κοπή , κόλληση , λύγισμα .
-------------------------------------------------------------------------------------------------------------
36. Ταίριασμα στην ένωση των κομματιών του καπακιού
-------------------------------------------------------------------------------------------------------------
Βήμα Σελίδα 7
-------------------------------------------------------------------------------------------------------------
37. Κόλληση των δυο κομματιών του καπακιού
-------------------------------------------------------------------------------------------------------------
38. Αντιγραφή της σιλουέτας στο καπάκι και κοπή
-------------------------------------------------------------------------------------------------------------
39. Πρώτη λείανση στο καπάκι ( αρχικά από τη μια μόνο πλευρά του καπακιού )
-------------------------------------------------------------------------------------------------------------
40. Εργασίες για την τοποθέτηση της ροζέτας . Χάραξη , διάνοιξη , κόλληση , ξύστρα, γυαλόχαρτο
-------------------------------------------------------------------------------------------------------------
41. Λέπτυνση πάχους στο καπάκι – Κοπή ηχητικής τρύπας
-------------------------------------------------------------------------------------------------------------
41 – 2 Κόλληση της ροζέτας με σφιγκτήρες και λέπτυνση καπακιού στο τριβείο τυμπάνου
-------------------------------------------------------------------------------------------------------------
42. Ταίριασμα των ξύλων της πλάτης
-------------------------------------------------------------------------------------------------------------
43. Κόλληση ξύλων πλάτης
-------------------------------------------------------------------------------------------------------------
44 και 45. Λέπτυνση πλάτης και κοπή περιγράμματος
-------------------------------------------------------------------------------------------------------------
46 . Κατά μήκος κοπή των πλαϊνών ( πριν να τα λεπτύνει )
-------------------------------------------------------------------------------------------------------------
47 . Λέπτυνση του πάχους των πλαϊνών στο χέρι ή στη μηχανή
-------------------------------------------------------------------------------------------------------------
48. Προσαρμογή των πλαϊνών στο τακούνι και λύγισμα αυτών
-------------------------------------------------------------------------------------------------------------
49. Καθαρίζει το εσωτερικό των πλαϊνών από πιθανά σημάδια και υπολείμματα κόλλας
-------------------------------------------------------------------------------------------------------------
Βήμα Σελίδα 8
-------------------------------------------------------------------------------------------------------------
50. Εργασίες στην ταστιέρα . Λέπτυνση και πέρασμα με γυαλόχαρτο
-------------------------------------------------------------------------------------------------------------
51. Ορθογώνιασμα στην αρχή της ταστιέρας . Σημειώνουμε τις αποστάσεις των τάστων
-------------------------------------------------------------------------------------------------------------
52. Κόβει τα αυλάκια για τα τάστα
-------------------------------------------------------------------------------------------------------------
53. Κοπή της ταστιέρας ( δεξιά , αριστερά και κάτω )
-------------------------------------------------------------------------------------------------------------
54. Τοποθέτηση των τάστων
-------------------------------------------------------------------------------------------------------------
55. Λιμάρισμα τάστων στις ακμές της ταστιέρας
-------------------------------------------------------------------------------------------------------------
56. Τελικό πέρασμα με γυαλόχαρτο ( κάθετα και υπό γωνία )
-------------------------------------------------------------------------------------------------------------
57. Προετοιμασία του διακοσμητικού κάτω στην ένωση των πλαϊνών και της σόλας για το τακούνι
-------------------------------------------------------------------------------------------------------------
58. Προσαρμογή των πλαϊνών στο τακούνι ( παραλλαγή του βήματος 48 )
-------------------------------------------------------------------------------------------------------------
59. Κοπή των πλαϊνών στο κατάλληλο μήκος
-------------------------------------------------------------------------------------------------------------
60 . Κολλάει στο καπάκι τα αρμονικά καμάρια τύπου βεντάλιας
-------------------------------------------------------------------------------------------------------------
61 . Κολλάει το μανίκι στο καπάκι
-------------------------------------------------------------------------------------------------------------
62 . Κόλληση των πλαϊνών στο τακούνι του μάνικου
-------------------------------------------------------------------------------------------------------------
Βήμα Σελίδα 9
-------------------------------------------------------------------------------------------------------------
63. Προσαρμογή / στερέωση των πλαϊνών στη σολέρα
-------------------------------------------------------------------------------------------------------------
64. Κολλάει το πίσω τακούνι
-------------------------------------------------------------------------------------------------------------
65. Κολλάει τα μεγάλα εγκάρσια καμάρια στο καπάκι
-------------------------------------------------------------------------------------------------------------
66. Ενισχύσεις στην ηχητική τρύπα
-------------------------------------------------------------------------------------------------------------
67. Τοποθέτηση , κόλληση των peones
-------------------------------------------------------------------------------------------------------------
68. Κόλληση των ενισχύσεων στα πλαϊνά
-------------------------------------------------------------------------------------------------------------
69. Κολλάει τα kerfing
-------------------------------------------------------------------------------------------------------------
70. Διαμόρφωση πέλματος επάνω εσωτερικά στο τακούνι της ένωσης (zoque)
καθώς και κάτω στο τακούνι που ενώνει τα πλαϊνά (culata)
για να υποστηρίξουν την καμπύλη της πλάτης .
-------------------------------------------------------------------------------------------------------------
71 . Α μέρος : Καμάρια πλάτης . Κοπή , διαμόρφωση , εφαρμογή , κόλληση
-------------------------------------------------------------------------------------------------------------
71 . Β μέρος : Καμάρια πλάτης . Κοπή , διαμόρφωση , εφαρμογή , κόλληση
-------------------------------------------------------------------------------------------------------------
72 . Α μέρος : Μετρήσεις για το μήκος και τη θέση των ενισχύσεων στις ενώσεις της πλάτης
-------------------------------------------------------------------------------------------------------------
72 . Β μέρος : Κόλληση των ενισχύσεων στις ενώσεις της πλάτης
-------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------
ΠΒ Παρένθετα βήματα (ΠΒ 1 έως ΠΒ10) Σελίδα 10
-------------------------------------------------------------------------------------------------------------
Σύστημα κατασκευής ισπανικής κιθάρας με το χαμηλό καλούπι . Βλέπε και στο τέλος της σελιδας 2
-------------------------------------------------------------------------------------------------------------
Βήμα Σελίδα 10
-------------------------------------------------------------------------------------------------------------
73 . Λειαίνει - διαμορφώνει με ελαφρά κλίση τα kerfing και κολλάει την πλάτη
-------------------------------------------------------------------------------------------------------------
74 . Βγάζει το όργανο από τη σολέρα . Δοκιμάζει κάπως τον ήχο
-------------------------------------------------------------------------------------------------------------
75. Αφαίρεση του ξύλου που περισσεύει περιμετρικά της πλάτης
-------------------------------------------------------------------------------------------------------------
76. Ανοίγει το αυλάκι και κολλάει το διακοσμητικό κάτω στην ένωση των πλαϊνών
-------------------------------------------------------------------------------------------------------------
77. Λείανση αυτού του διακοσμητικού
-------------------------------------------------------------------------------------------------------------
78. Α μέρος : Χαρακτηριστικά και σωστή χρήση του gramil
-------------------------------------------------------------------------------------------------------------
78. Β μέρος : Χαράξεις με το gramil στην πλάτη και στα πλαϊνά .
-------------------------------------------------------------------------------------------------------------
Αποστολή από: Ιωσήφ Τορρένς στις Μαρτίου 25, 2022, 09:46:22 μμ
-------------------------------------------------------------------------------------------------------------
78 . Γ μέρος : Αφαίρεση υλικού περιμετρικά στα όρια του σκάφους με εργαλεία χειρός .
-------------------------------------------------------------------------------------------------------------
78 . Δ μέρος : Αφαίρεση υλικού περιμετρικά στα όρια του σκάφους με εργαλεία χειρός .
-------------------------------------------------------------------------------------------------------------
78 . Ε μέρος : Αφαίρεση υλικού περιμετρικά του σκάφους με το router
-------------------------------------------------------------------------------------------------------------
79 . Τοποθετεί , κολλάει τα εσωτερικά φιλέτα
-------------------------------------------------------------------------------------------------------------
80 . Τοποθετεί , κολλάει τα εσωτερικά φιλέτα υπό γωνία 45 μοιρών
-------------------------------------------------------------------------------------------------------------
81 . Χαμηλώνει το εσωτερικό περιμετρικό φιλέτο
-------------------------------------------------------------------------------------------------------------
82. Τελική λείανση στα εξωτερικά φιλέτα πριν να τα λυγίσει
-------------------------------------------------------------------------------------------------------------
83. Λυγίζει τα εξωτερικά φιλέτα με τη βοήθεια θερμότητας
-------------------------------------------------------------------------------------------------------------
84. Κόλληση των εξωτ. φιλέτων ( binding ) και εφαρμογή αυτών υπό γωνία 45 μοιρών
-------------------------------------------------------------------------------------------------------------
Βήμα Σελίδα 12
-------------------------------------------------------------------------------------------------------------
85 . Διαμόρφωση , εφαρμογή και κόλληση της “σόλας” στο τακούνι
-------------------------------------------------------------------------------------------------------------
86. Αφαίρεση του υλικού που περισσεύει από τα εξωτερικά φιλέτα
-------------------------------------------------------------------------------------------------------------
87. προσωρινό : Προετοιμασία για την κόλληση της ταστιέρας στο μανίκι
-------------------------------------------------------------------------------------------------------------
88 . προσωρινό : Κόλληση της ταστιέρας στο μανίκι
-------------------------------------------------------------------------------------------------------------
89 . προσωρινό : Αφαίρεση ξύλου και τελική διαμόρφωση στο μανίκι
-------------------------------------------------------------------------------------------------------------
90 . προσωρινό : Στοκάρισμα , απόξεση και λείανση με γυαλόχαρτα
-------------------------------------------------------------------------------------------------------------
91 . Επικόλληση χαρτοταινίας στη θέση της γέφυρας και στην ταστιέρα πριν από το λουστράρισμα
-------------------------------------------------------------------------------------------------------------
92 . Βερνίκια ( αυτό το βήμα περιγράφεται αναλυτικά στα επόμενα 27 επί μέρους βίντεο )
92-1. Βερνίκια αυτών των μαθημάτων - τρόποι εφαρμογής - προετοιμασία μιας μικρής μπάλας
-------------------------------------------------------------------------------------------------------------
Βήμα Σελίδα 13
-------------------------------------------------------------------------------------------------------------
92-2. Κατάλληλο πινέλο για λουστράρισμα . Χρήση γυαλόχαρτου . Χρήση αεροσυμπιεστή
-------------------------------------------------------------------------------------------------------------
92-3. Τύπος πιστολιού , εξαρτήματα , και κανόνες υγιεινής για αυτόν τον τρόπο γυαλίσματος
-------------------------------------------------------------------------------------------------------------
92-4. Λειαντικά μηχανήματα , πυκνότητα βερνικιών και προετοιμασία για τη γομαλάκα
-------------------------------------------------------------------------------------------------------------
92-5. Πώς διαλύει τη γομαλάκα στο οινόπνευμα με τη βοήθεια της θερμότητας .
Πώς προετοιμάζει το αστάρι νίτρου, για να χρησιμοποιηθεί με πιστόλι ψεκασμού .
-------------------------------------------------------------------------------------------------------------
92-6. Προετοιμασία και εφαρμογή διαφορετικών ειδών βαφής
-------------------------------------------------------------------------------------------------------------
92-7. Απομίμηση της απόχρωσης που δίνει η γομαλάκα
-------------------------------------------------------------------------------------------------------------
92-8. Παραδοσιακό λουστράρισμα μιας κιθάρας με γομαλάκα και με μπάλα
-------------------------------------------------------------------------------------------------------------
92-9 . Λουστράρισμα παλιού επίπλου με γομαλάκα
-------------------------------------------------------------------------------------------------------------
92-10. Λουστράρει το καπάκι μιας κιθάρας εφαρμόζοντας τη γομαλάκα με το πινέλο
-------------------------------------------------------------------------------------------------------------
92-11 . Γυάλισμα με γυαλιστικές αλοιφές επάνω σε επιφάνεια ξύλου περασμένη με γομαλάκα
-------------------------------------------------------------------------------------------------------------
92-12 . Κλείνει τους μεγάλους πόρους ενός ξύλου με πούδρα ελαφρόπετρας .
Για χρήση με γομαλάκα καθώς και με λάκα νίτρου
-------------------------------------------------------------------------------------------------------------
92-13 . Σύντομη ανακεφαλαίωση των εργασιών με γυαλόχαρτo και με άλλα μέσα .
Από το πιο χοντρό στο εξαιρετικά λεπτό .
-------------------------------------------------------------------------------------------------------------
92-14 . Γυαλόχαρτο με νερό επάνω σε βερνικωμένη επιφάνεια
-------------------------------------------------------------------------------------------------------------
92-15 . Γυάλισμα με οικιακά ιδιοσκευάσματα επάνω σε επιφάνεια βερνικωμένη με γομαλάκα
-------------------------------------------------------------------------------------------------------------
92-16. Γυάλισμα με οικιακά ιδιοσκευάσματα επάνω σε επιφάνεια βερνικωμένη με λάκα νίτρου
-------------------------------------------------------------------------------------------------------------
92-17. Γυαλιστικά ιδιοσκευάσματα ( άλλα υποκατάστατα γυαλιστικών αλοιφών )
-------------------------------------------------------------------------------------------------------------
92-18. Ανάκτηση γυαλάδας σε παλιά βερνίκια
-------------------------------------------------------------------------------------------------------------
Βήμα Σελίδα 14
-------------------------------------------------------------------------------------------------------------
92-19. Θεωρία για τα βερνίκια
-------------------------------------------------------------------------------------------------------------
92-20 . Γομαλάκα . Εφαρμογή με απλό τρόπο .
-------------------------------------------------------------------------------------------------------------
92-21 . Βερνίκι με αυγό
-------------------------------------------------------------------------------------------------------------
92-22-23 . Γυαλίζοντας με διαφορετικό βερνίκι πάνω σε διαφορετικό υπόστρωμα .
-------------------------------------------------------------------------------------------------------------
92-24 . Εφαρμογή βερνικιού πολυουρεθάνης επάνω σε βερνίκι νίτρου
-------------------------------------------------------------------------------------------------------------
92-25 . Κλείσιμο των πόρων με τη χρήση σπάτουλας
-------------------------------------------------------------------------------------------------------------
92-26-27 . Γυάλισμα με οδοντόπαστες
-------------------------------------------------------------------------------------------------------------
93. προσωρινό : Κατασκευή γέφυρας με εργαλεία χειρός
-------------------------------------------------------------------------------------------------------------
93. προσωρινό : Κατασκευή γέφυρας με τη χρήση ηλεκτρικών εργαλείων
-------------------------------------------------------------------------------------------------------------
93. προσωρινό : Προσαρμογή της γέφυρας στην καμπύλη του καπακιού
-------------------------------------------------------------------------------------------------------------
94. Κόλληση της γέφυρας
-------------------------------------------------------------------------------------------------------------
95. Κόκαλα - στέγνωμα και κοπή
-------------------------------------------------------------------------------------------------------------
96. Aρχική διαμόρφωση - εφαρμογή στα κοκαλάκια του ζυγού και της γέφυρας
-------------------------------------------------------------------------------------------------------------
Βήμα Σελίδα 15
-------------------------------------------------------------------------------------------------------------
97. Τοποθέτηση κλειδιών
-------------------------------------------------------------------------------------------------------------
98. Χορδές – τοποθέτηση
-------------------------------------------------------------------------------------------------------------
99. Τελική διαμόρφωση εφαρμογή στο κοκαλάκι της γέφυρας και του ζυγού
-------------------------------------------------------------------------------------------------------------
100.Καθαρισμός της κιθάρας
-------------------------------------------------------------------------------------------------------------
Αποστολή από: Silvestro στις Μαρτίου 26, 2022, 06:33:54 πμ
για αλλη μια φορα ξανα μπραβο για ολη τη προσπαθεια σου ιωσηφ! :victory:
Αποστολή από: Stergios_lutherie στις Μαρτίου 29, 2022, 04:48:29 μμ
Και ευχαριστούμε για την παρακαταθήκη!!
Αποστολή από: Blekos Kerkyra στις Μαρτίου 29, 2022, 05:04:04 μμ
Ευχαριστούμε!
Παρακαταθηκη...όπως είπε ο ο Στέργιος, χώρις υπερβολή.
Αποστολή από: Ιωσήφ Τορρένς στις Μαρτίου 29, 2022, 09:16:20 μμ
Αποστολή από: ΚαΠα στις Μαρτίου 30, 2022, 07:27:58 πμ
Αποστολή από: georgalasg στις Μαρτίου 30, 2022, 05:21:27 μμ
Πραγματικα πολλα μπράβο!!!
Αποστολή από: Μάνος Τουρπάλης στις Μαρτίου 31, 2022, 08:23:15 πμ
Μπράβο κι από μένα Ιωσήφ!
Το εκτυπωνουμε και εχουμε το δευτερο βιβλιο κατασκευης κιθαρας.
Πραγματικα πολλα μπράβο!!!
σωστός
Αποστολή από: Ιωσήφ Τορρένς στις Μαρτίου 31, 2022, 08:58:06 πμ
Μεγάλη τιμή για μένα τα σχόλια που γράψατε !
Αποστολή από: yiannis στις Μαρτίου 31, 2022, 11:54:57 πμ
Ο πληρέστερος οδηγός!
Αποστολή από: mikerory στις Ιουνίου 24, 2022, 12:41:40 μμ
Καταπληκτική δουλειά!
