Αποστολή από: Ιωσήφ Τορρένς στις Μαΐου 14, 2020, 11:13:42 μμ
https://www.youtube.com/watch?v=ykh_o2ANYY4 (https://www.youtube.com/watch?v=ykh_o2ANYY4)
Τα ξύλινα κυλινδρικά κομμάτια για το τύμπανο έχουν μια τρύπα διαμέτρου 13 mm
και μετά τα βιδώνει σφιχτά σε μια ντίζα (αν τη λέω σωστά) διαμέτρου 14 mm ( M 14 ) Αξονας τυμπάνου
Η εσωτερική διάμετρος του ρουλεμαν μάλλον πρέπει να είναι 15 mm
γιατί πριν να το κολλήσει στον άξονα το τυλίγει με λεπτό σύρμα
Μας δίνει και σχέδια κατασκευής
Μου αρέσει , εχω μισοέτοιμο κι ένα τύμπανο διαμέτρου 6,5 cm με μήκος 26 cm ...και έχω βέβαια πολλές , πολλές ερωτήσεις ...
Περιορίζομαι αρχικά σε μια. Θα μπορούσε να χρησιμοποιηθεί για μοτερ αυτός ο διδυμος τροχός ;
https://www.kentrovidas.gr/showprod.php?id=10183&fbclid=IwAR3hQzBaNB4KWpiM_88-A6tJ-Qi1jHLVpoBLQIg7npdVMl6wcPqXIkfze2w#texnika (https://www.kentrovidas.gr/showprod.php?id=10183&fbclid=IwAR3hQzBaNB4KWpiM_88-A6tJ-Qi1jHLVpoBLQIg7npdVMl6wcPqXIkfze2w#texnika)
Αποστολή από: Ιωσήφ Τορρένς στις Μαΐου 15, 2020, 07:14:07 πμ
πώς κρίνετε και τούτη την επιλογή ?
https://www.youtube.com/watch?v=cZSQRYVEw0s&fbclid=IwAR13Qvc-L1iHJiju2YFfLyK3bmLRoBXP4ldO_ncmXx31_HsM4v_hvYlAEYI (https://www.youtube.com/watch?v=cZSQRYVEw0s&fbclid=IwAR13Qvc-L1iHJiju2YFfLyK3bmLRoBXP4ldO_ncmXx31_HsM4v_hvYlAEYI)
με αυτό το δράπανο που έχω ( που είναι δυνατό και ρυθμίζεται και η ταχύτητα περιστροφής )
https://www.praktiker.gr/p/kroustiko-drapano-einhell-ti-id1000e-63171 (https://www.praktiker.gr/p/kroustiko-drapano-einhell-ti-id1000e-63171)
Αποστολή από: xray στις Μαΐου 15, 2020, 07:44:54 πμ
Αποστολή από: mikerory στις Μαΐου 15, 2020, 08:39:43 πμ
Γενικά ο στόχος σου είναι να βρεις αργό μοτέρ με καλή ροπή και όσο το δυνατόν αθόρυβο. Το δράπανο προσωπικά θα φοβόμουν μη το κάψω με τη συνεχή λειτουργία σε ζόρι.
Επίσης αν μου επιτρέπεις, λόγω εμπειρίας μου, θα απέφευγα τη ντίζα τη 14αρα. Θα πήγαινα σε άξονα (χωρίς πάσα) τουλάχιστον 20άρη καλιμπρέ και στις τρύπες θα έβαζα κουζινέτα. Εναλλακτικά χωνευτά ρουλεμάν που θέλουν λίγη προσοχή στην καθετότητα και την ακρίβεια της θέσης.
Ακόμα, το (όποιο) μοτέρ θα το έβαζα κάτω από την κατασκευή αφού θα μεταδίδει με ιμάντα, για να μη μου τρώει ωφέλιμο χώρο στον πάγκο.
Καλή επιτυχία, που είναι δεδομένη αν κρίνω από το επίπεδο σχολαστικότητάς σου :)
Αποστολή από: Ιωσήφ Τορρένς στις Μαΐου 15, 2020, 10:22:55 πμ
Αποστολή από: Λάμπρος Σταυρίδης στις Μαΐου 15, 2020, 10:49:13 πμ
Θά συμφωνήσω μέ τόν φίλο mikerory , καί ὡς πρός τό ὅτι τό δράπανο δέν εἶναι καλή ἐπιλογή γιατί ὑπάρχει φόβος νά τό κάψης , καί γιά τόν ἄξονα νά εἶναι καλιμπρέ - ἐγώ ἔχω βάλει 25 χιλ. , εἶναι πολύ φθηνός , νομίζω 10 ευρώ τό μέτρο . Τά κουζινέτα ( ρουλεμάν σέ βάση Ω ) ἔχουν 8 ευρώ τό ἕνα , τά κινέζικα , πολύ ἀξιόπιστα , θέλεις 2 .
Ἐπίσης , τό μοτέρ εἶναι καλό νά μπῆ κάτω ἀπ' τόν πάγκο .
Τό μῆκος τοῦ τυμπάνου θά ἔλεγα νά τό κάνης μεγαλύτερο , τοὐλαχιστον νά χωρῆ ἀπό κάτω του τό φάρδος ἑνός καπακιοῦ κιθάρας καί λίγο μεγαλύτερο . Ἐγώ τό ἔχω κάνει 58 ἑκ.
Ὅσον ἀφορὰ τή ροπή , πολύ καλά τά λέει ὁ mikerory , ἀλλά παρατήρησα στό δικό μου ὅτι ,ἐνῶ εἶναι 1/4 τοῦ ἵππου , ἐνῶ ἔκανα λάθος στήν διάταξη τῶν τροχαλιῶν , δηλαδή τίς ἔβαλα ἀνάποδα ( τήν μικρή στή θέση τῆς μεγάλης καί ἀντιθέτως ) καί ἔχει πολύ μικρή ροπή , ἐν τούτοις δουλεύει χωρίς νά κολώνει . Καί αὐτό ἐπειδή ἀνεβάζουμε τό τραπέζι κατά δέκατα τοῦ χιλιοστοῦ , τρῶμε δηλαδή τό ξῦλο πολύ ἀργά .
Πάντως , ἕνα μοτέρ 1/2 ἵππου μεταχειρισμένο , περίπου 1400 μέ 1500 στροφές , θά ἦταν ὅτι πρέπει . Ἄν βάλεις καί τροχαλίες μέ σχέση ἀκτίνας 2/3 ( π.χ. ἡ μία τροχαλία τοῦ μοτέρ νά ἔχη ἀκτίνα 5 ἑκ. καί ἡ ἄλλη τοῦ τυμπάνου 7,5 ἑκ. ) , θά ἔχης γύρω στίς 1000 στροφές καί ροπή ( νομίζω , ἄς ποῦν καί οἱ πιό γνῶστες ) 3/4 τοῦ ἵππου . Δέν θά κολώνει μέ τίποτα .
Αὐτά βέβαια θά τά χρειαστῆς ἀργότερα .
Καλή ἐπιτυχία , σ' ὅτι ἀποφασίσης .
Αποστολή από: Λάμπρος Σταυρίδης στις Μαΐου 15, 2020, 11:06:53 πμ
Ευχαριστώ παιδιά ! Θέλει ψάξιμο και δοκιμές ...
Θά σοῦ πρότεινα νά διαβάσης τίς κατασκευές ἐπιτραπεζίου ταινιολειαντῆρα ἄλλων μελῶν . Ἄν ἀρχίσεις τίς δοκιμές , θά χαθεῖς καί θά ξοδευτῆς ἄδικα . Δηλαδή , ἄς ποῦμε , θ' ἀγοράσης κάποιες τροχαλίες καί θά κάνης συνδυασμούς γιά νά βρῆς τίς πιό κατάλληλες ;
Αποστολή από: mikerory στις Μαΐου 15, 2020, 01:19:50 μμ
Επίσης Ιωσήφ, φαντάζομαι γνωρίζεις την ύπαρξη του mattias στο woodgears.ca (έχει κάψιμο...)
Αποστολή από: Γιωργος π στις Μαΐου 15, 2020, 11:54:12 μμ
Αποστολή από: Ιωσήφ Τορρένς στις Μαΐου 16, 2020, 09:13:55 πμ
Αν μπορώ να κρίνω , οι περισσότεροι φίλοι έχουν φτιάξει ένα στιβαρό "τραπέζι"
επάνω βάζουν το τύμπανο , κάτω τον κινητήρα και κάνουν τη δουλειά τους μια χαρά .
Ολα τούτα βέβαια έγιναν και λειτουργούν σε έναν μικρό ή μεγάλο , κλειστό , προστατευόμενο χώρο.
Επειδή δε γνωρίζω για πόσο καιρό ακόμη θα έχω τη χαρά να χρησιμοποιώ το πατάρι του φαρμακείου ...
και πότε θα αναγκαστώ να "δουλεύω" στο μπαλκόνι του σπιτιού ... καταλαβαίνετε ότι
αν φτιάξω κάτι , αυτό μπορεί να είναι μόνο , μικρό , κάπως ελαφρύ , και φορητό για να αποθηκεύεται εύκολα ...
Ο φίλος μας ο Στέργιος , παρόλο που εργάζεται σε κλειστό χώρο ,
έλαβε υπόψη του και αυτή τη προδιαγραφή και τα κατάφερε άψογα !
Αποστολή από: Λάμπρος Σταυρίδης στις Μαΐου 16, 2020, 07:47:19 μμ
Σε κάλιμπρε, άξονα πως σταθεροποιουμε ρε παιδιά την τροχαλία αφού δεν έχει πασα;;;
Ἡ τροχαλία , σιδερένια ἤ ἀλουμινένια , δέν ἔχει ἐσωτερικό σπείρωμα ὥστε νά βιδώνη σ' αὐτό ἄξονας μέ σπείρωμα , αὐτό πού λέμε ντίζα . Σταθεροποιεῖται στόν καλιμπρέ ἄξονα ὡς ἑξῆς : Ἡ τροχαλία , ἐκτός ἀπ' τόν κυρίως πλακέ κύλινδρο μέ τήν αὐλάκιά γιά τόν ἱμάντα , ἔχει " κολλημένο " δίπλα της καί ἕναν ἄλλο κύλινδρο , τόν ἀφαλό , πολύ μικρότερης διαμέτρου . Ἡ τρύπα ἀπ' τήν ὁποία περνάει ὁ ἄξονας , εἶναι κοινή γιά τήν κυρίως τροχαλία καί τόν ἀφαλό . Ὁ ἀφαλός , στήν κυλινδική του ἐπιφάνεια ἔχει μιά τρύπα διαμπερῆ ἕως τό ἐσωτερικό τῆς τρύπας τοῦ ἄξονα , ὅπου εἶναι βιδωμένη μιά σκουληκόβιδα ( βίδα χωρίς κεφάλι ) allen . Ὅταν διαπεράσουμε τόν ἄξονα στήν τελική θέση τῆς τροχαλίας , τότε σφίγγουμε τήν σκουληκόβιδα ἡ ὁποία στό κάτω μέρος της , ἐκεῖ πού θά πατήση στόν ἄξονά μας , κατά κάποιον τρόπο " βεντουζάρει " , σάν νά δημιοιυργεῖ μιά τρύπα στόν ἄξονά μας , καί πλέον γυρίζουν καί τά δύο , ἄξονας καί τροχαλία , μαζί . Γι' αὐτό δέν πρέπει νά σφίγγουμε - ξεσφίγγουμε πολλές φορές τήν σκουληκόβιδα σέ δοκιμές , διότι αὐτή χάνει σιγά σιγά αὐτήν τήν δυνατότητα .
Ἄν παρ' ἐλπίδα γίνει αὐτό , μποροῦμε , μέ ὁδηγό τήν τρύπα τοῦ ἀφαλοῦ , νά τρυπήσουμε μέ τρυπάνι κοβαλτίου τόν ἄξονά μας , νά τοῦ δημιουργήσουμε ἐσωτερικό σπείρωμα καί νά βιδώσουμε μιά λαμαρινόβιδα.
Αποστολή από: Γιωργος π στις Μαΐου 17, 2020, 12:15:12 πμ
Αποστολή από: Ιωσήφ Τορρένς στις Μαΐου 18, 2020, 07:11:14 πμ
Μετατρέπει έναν ξυλότορνο σε κυκλικό τριβείο ! Απ ευθείας μετάδοση της κίνησης στον άξονα , επιλογή ταχύτητας , στροφών !
Είναι και συνωνόματος ! ;)
https://www.youtube.com/watch?v=G12cMLibG90 (https://www.youtube.com/watch?v=G12cMLibG90)
Για κάποιον που έχει τον κατάλληλο χώρο και δε φοβάται τη σκόνη , ε ... δεν είναι και άπιαστο όνειρο ... :)
Είναι πιστεύω οικονομικά προσιτός ένας ξυλότορνος μεταχειρισμένος ... ή καινούργιος
https://ergalia.gr/psiloyrgika-mixanimata/15747-bwl3500-4-.html (https://ergalia.gr/psiloyrgika-mixanimata/15747-bwl3500-4-.html)
Αποστολή από: Ιωσήφ Τορρένς στις Μαΐου 31, 2020, 11:54:28 πμ
https://www.youtube.com/watch?v=6oko17_7JY8 (https://www.youtube.com/watch?v=6oko17_7JY8)
Αποστολή από: billis hrakleio στις Ιουνίου 08, 2020, 05:25:46 μμ
Αποστολή από: Ιωσήφ Τορρένς στις Ιουνίου 08, 2020, 05:46:05 μμ
Αν θέλεις βάλε φωτογραφίες .
Αποστολή από: billis hrakleio στις Ιουνίου 09, 2020, 04:34:28 μμ
Αποστολή από: Γιώργος Κατσίγιαννης στις Ιουνίου 10, 2020, 01:57:19 πμ
Κατα τα αλλα ειμαι πολυ ευχαριστημενος !!!
Αποστολή από: Ιωσήφ Τορρένς στις Ιουνίου 10, 2020, 06:58:40 πμ
Αποστολή από: Silvestro στις Ιουνίου 18, 2020, 07:48:09 πμ
μηπως το κανεις ξεχωριστο θεμα, "τα ντραμ σαντερ των συμφορουμιτων" και να προσθετουμε απο κατω καθε νεο...
Αποστολή από: Ιωσήφ Τορρένς στις Ιουλίου 02, 2020, 08:38:46 πμ

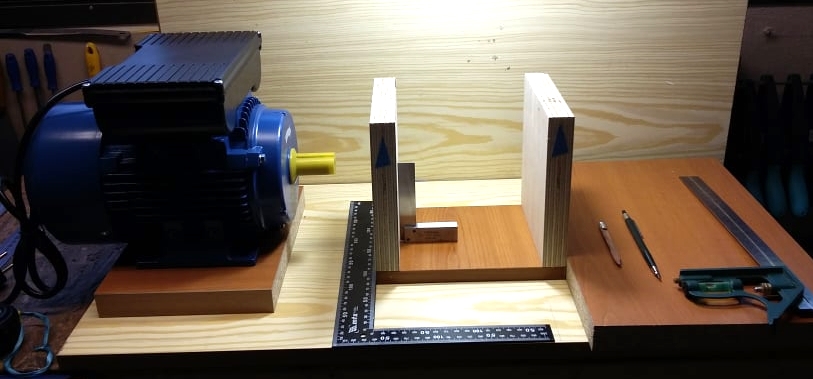

Ενα πρώτο στήσιμο ... δείχνει - όσο γίνεται - τι με περιμένει ...
Ο κινητήρας έχει βάρος 12 κιλά ! Τα ξυλάκια που φαίνονται ζυγίζουν 6 κιλά. Ολο μαζί προβλέπω να πάει γύρω στα 20 + κιλά .
Αμφιβάλλω αν θα μπορώ να το σηκώσω ;D μόνος μου ...
Ψάχνω να βρω μήπως υπάρχει ασφαλής τρόπος να έχω αποσπώμενο τον κινητήρα από την υπόλοιπη βάση ...
Αποστολή από: Stergios_lutherie στις Ιουλίου 02, 2020, 11:54:09 πμ
Η εμπειρία από τη δική μου κατασκευή λέει ότι οι αναπόφευκτες αναποδιές είναι πηγή γνώσης και η έξαψη από το ταξίδι της κατασκευής αξίζει όσο και το αποτέλεσμα...
Απόλαυσέ το!
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 11, 2020, 12:53:44 πμ
Σημειώσαμε πρόοδο μπορώ να πω
Στα γρήγορα γιατί έχουμε ξενύχτι απόψε στο φαρμακείο κι έχουμε μείνει με ένα μόνο υπολογιστή ενεργό

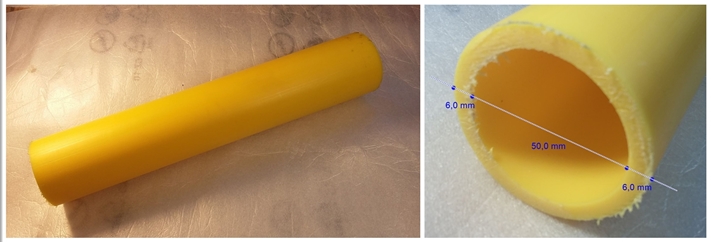

Εδώ ο κίτρινος σωλήνας , είναι ρετάλι από σωλήνα υπόγειας διανομής φυσικού αερίου

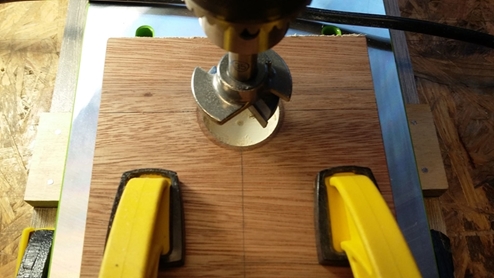

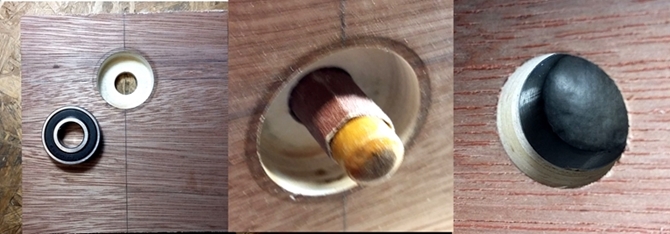

Ανοίχτηκαν οι φωλιές για τα ρουλεμάν εξωτ. διαμέτρου 35 mm
Εγιναν οι αναγκαίες μικροδιορθώσεις
Και είμαστε σε αυτό το σημείο των δοκιμών , χωρίς να έχουμε ακόμα τίποτα βιδωμένο ή κολλημένο , το περίφημο dry fit
Καλή αυριανή !
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 14, 2020, 12:41:27 μμ
Ο άξονας του τριβείου είναι μεταλλικός σωλήνας καλιμπρέ διαμέτρου 15 mm.

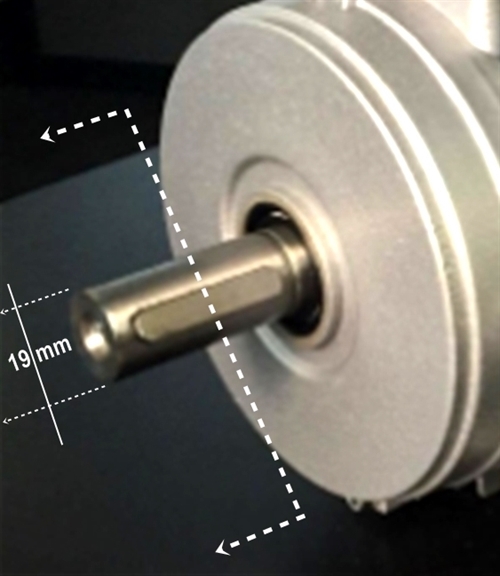

Ο ηλεκτροκινητήρας https://newtools.gr/hlektrokinhthras-230volt-1400rpm-1.0-hp-N70100062 (https://newtools.gr/hlektrokinhthras-230volt-1400rpm-1.0-hp-N70100062)
έχει άξονα διαμέτρου 19 mm.
Αυτά τα δυο είχαν αγοραστεί από την αρχή του καλοκαιριού . Ησαν δεδομένα ...
Για να προχωρήσω στην κατασκευή αυτού του τριβείου με απ ευθείας μετάδοση κίνησης ( direct drive )

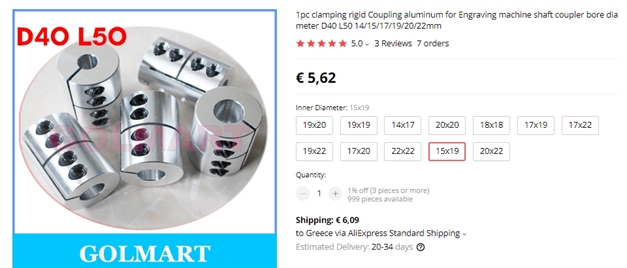

έπρεπε να βρω το κατάλληλο εξάρτημα , έναν προσαρμοστή ας πούμε , που να συνδέσει σταθερά τα 19 με τα 15 mm.
Ευτυχώς μετά από πολύ ψάξιμο βρέθηκε
https://www.aliexpress.com/item/32879844238.html?spm=a2g0s.9042311.0.0.3d4d4c4dUmfnIx (https://www.aliexpress.com/item/32879844238.html?spm=a2g0s.9042311.0.0.3d4d4c4dUmfnIx)
" Εφαγα" το μισό δοντάκι , με σιδηροπρίονο και λίμα για να περάσει ο προσαρμοστής . Ιδρώτας ...

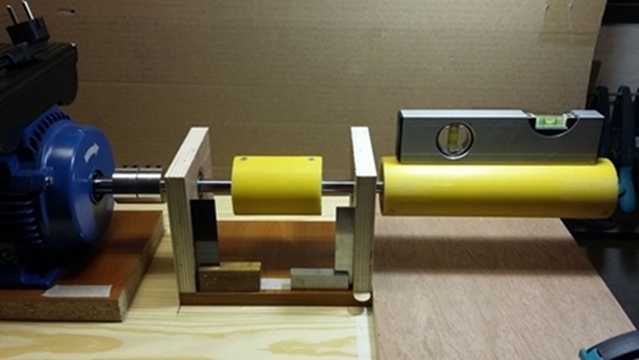

Στήθηκαν , στερεώθηκαν τα επιμέρους τμήματα του εργαλείου και η εργασία που έγινε για να είναι παράλληλο το τύμπανο
με την επιφάνεια της σανίδας ( αυτό είναι το καλιμπράρισμα ; ) που θα ανεβοκατεβαίνει έδειξαν κάποιες παιδικές ασθένειες
Τα μεντεσεδάκια είχαν λίγο τζόγο . Πήρα άλλα κάπως καλύτερα για να τα αλλάξω.
Ο άξονας / ντίζα που μετακινεί πάνω - κάτω τη σανίδα , σιγά σιγά την "τρώει" κιόλας ...
Θα βάλω στην άκρη του ένα τυφλό παξιμάδι ( Βλ. ΚαΠα ) και θα φροντίσω εκείνο το αποκάτω σημείο της σανίδας.
Θα επιστρέψω , μόλις τα βολέψω
Αποστολή από: Stergios_lutherie στις Σεπτεμβρίου 14, 2020, 03:12:35 μμ
Τα μεντεσεδάκια είχαν λίγο τζόγο . Πήρα άλλα κάπως καλύτερα για να τα αλλάξω.Φίλε Ιωσήφ, δώσε ιδιαίτερη προσοχή σ΄αυτά τα "μεντεσεδάκια" αλλά και στις συνδέσεις τους.
Απαιτείται και στιβαρότητα και ακρίβεια
Αυτά τα λέω ως παθών :D
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 14, 2020, 04:49:09 μμ
Τα μεντεσεδάκια είχαν λίγο τζόγο . Πήρα άλλα κάπως καλύτερα για να τα αλλάξω.Φίλε Ιωσήφ, δώσε ιδιαίτερη προσοχή σ΄αυτά τα "μεντεσεδάκια" αλλά και στις συνδέσεις τους.
Απαιτείται και στιβαρότητα και ακρίβεια
Αυτά τα λέω ως παθών :D
Σ΄ευχαριστώ πολύ φίλε μου !
Πήρα αυτά τα μεντεσεδάκια . Το χαρτάκι τους γράφει τη γερμανική μάρκα HETTICH ... αλλά είναι φτιαγμένα στην Κίνα . Θα δούμε ...
https://www.leroymerlin.gr/gr/kigaleria/exoteriki-kigaleria/medesedes-gonies-puroi/menteses-gia-ntoulapiepiplo-m60xp35mm-se-asimi-hroma-60814145/ (https://www.leroymerlin.gr/gr/kigaleria/exoteriki-kigaleria/medesedes-gonies-puroi/menteses-gia-ntoulapiepiplo-m60xp35mm-se-asimi-hroma-60814145/)
Αποστολή από: Άγγελος Περδικούρης στις Σεπτεμβρίου 15, 2020, 01:22:46 πμ
τί είναι αυτός ο δεύτερος κίτρινος κύλινδρος, ο μικρός, που φαίνεται στη φωτογραφία ανάμεσα στο μοτέρ και το τύμπανο;
Καλή επιτυχία σου εύχομαι αν και δείχνει ότι το πας καλά.
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 15, 2020, 07:07:49 πμ
τί είναι αυτός ο δεύτερος κίτρινος κύλινδρος, ο μικρός, που φαίνεται στη φωτογραφία ανάμεσα στο μοτέρ και το τύμπανο;
Αγγελε σ΄ευχαριστώ ! Ο δεύτερος κύλινδρος , όπως και όλο το εγχείρημα άλλωστε , ανήκει στον φίλο τον Στέργιο .
http://www.luthier.gr/index.php?topic=3664.msg64249#msg64249 (http://www.luthier.gr/index.php?topic=3664.msg64249#msg64249)
Αποστολή από: ΚαΠα στις Σεπτεμβρίου 15, 2020, 11:40:53 πμ

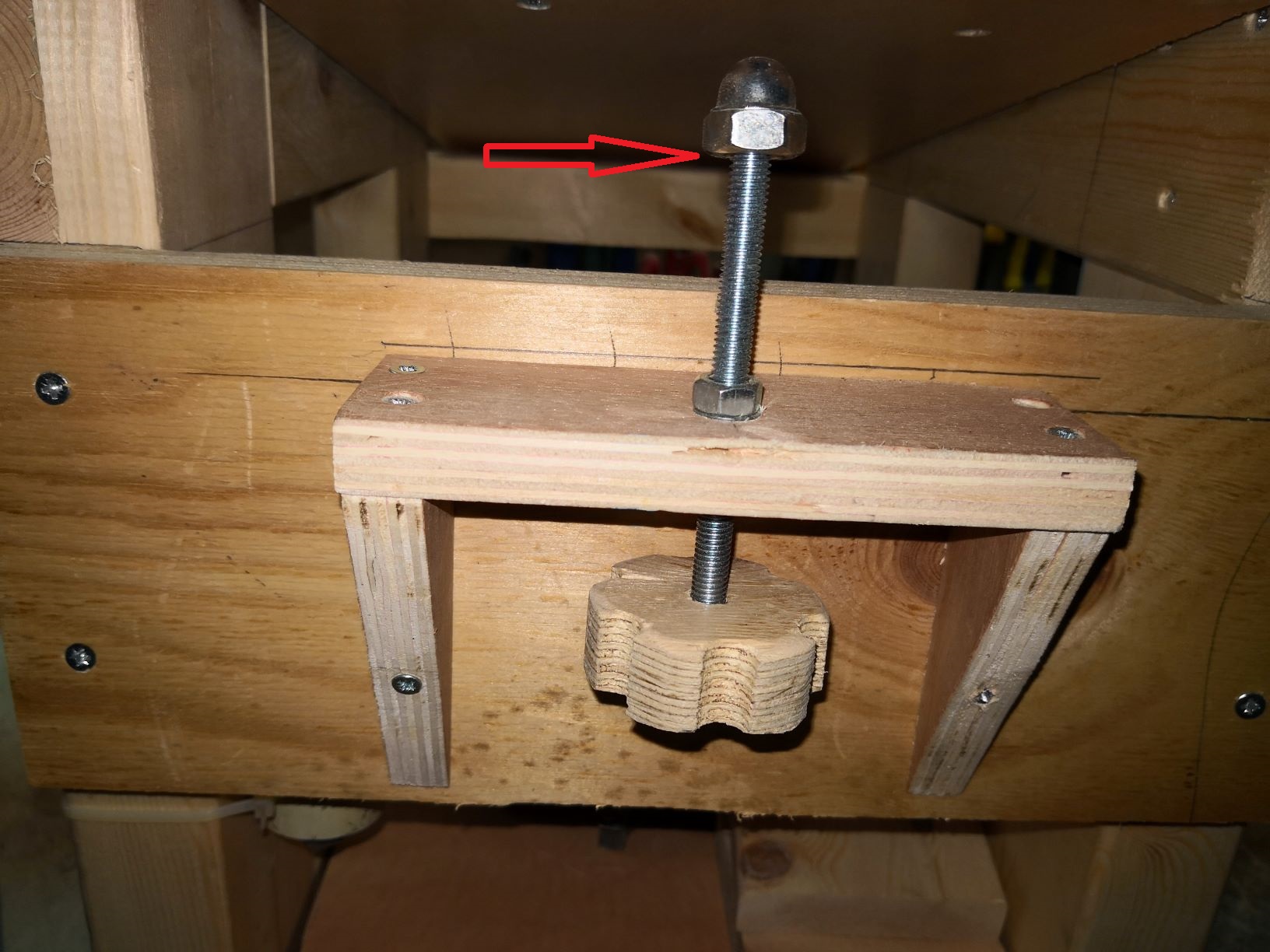

Ο άξονας / ντίζα που μετακινεί πάνω - κάτω τη σανίδα , σιγά σιγά την "τρώει" κιόλας ...
Θα βάλω στην άκρη του ένα τυφλό παξιμάδι ( Βλ. ΚαΠα ) και θα φροντίσω εκείνο το αποκάτω σημείο της σανίδας.
Θα επιστρέψω , μόλις τα βολέψω
Καλημέρα!
Ιωσήφ να σημειώσω ότι η λύση που ακολούθησα έχει και αυτή τα θεματάκια της. :( :(
Όταν ανεβοκατεβαίνει το κινητό μέρος του τραπεζιού που ρυθμίζει το πάχος, αλλάζει και η γωνία με την οποία η ντίζα που ρυθμίζει το πάχος (και η απόληξή της που είναι το τυφλό παξιμάδι) βρίσκει το εσωτερικό του ρουλεμάν. Αυτό έχει ως συνέπεια στις μεγάλες διαδρομές να "παγιδεύεται" το τυφλό παξιμάδι και η ντίζα να λυγίζει ΄(ή ενα πάσει περιπτώσει να αποκτά πλάγιες τάσεις).
Δεν έχω ψάξει για λύση. Αλλά εκ του προχείρου θα έλεγα να βάλεις αντί για ρουλεμάν μια μεταλλική επιφάνεια τόση ώστε το τυφλό παξιμάδι να μπορεί να ολισθαίνει ανάλογα με το ύψος του τραπεζιού. Μια άλλη πιθανή λύση θα ήταν ένα ρουλεμάν με μεγαλύτερη (αλλά "κατάλληλη" εσωτερική διάμετρο ώστε το παξιμάδι να έχει κάποιο τζόγο μέσα στην τρύπα του κινητού μέρους του ρουλεμάν, ώστε να μπορεί να ακολουθεί άνετα τις διάφορες γωνίες.
Ίσως η πιό καλή λύση θα ήταν ένα αρθρωτό παξιμάδι αλλά δεν γνωρίζω αν υπάρχει κάτι τέτοιο
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 15, 2020, 02:31:51 μμ
... θα έλεγα να βάλεις αντί για ρουλεμάν μια μεταλλική επιφάνεια τόση ώστε το τυφλό παξιμάδι να μπορεί να ολισθαίνει ανάλογα με το ύψος του τραπεζιού. ....
Ευχαριστώ πολύ Παναγιώτη ! Το είχα δει από χθες αυτό το θεματάκι . Η πιο πάνω συμβουλή σου πραγματοποιήθηκε μόλις πριν από λίγο. Λαμάκι αλουμινίου .
Αποστολή από: Λάμπρος Σταυρίδης στις Σεπτεμβρίου 15, 2020, 02:45:46 μμ
Πῶς ὅμως ;.....
Αποστολή από: Μάνος Τουρπάλης στις Σεπτεμβρίου 15, 2020, 02:47:07 μμ
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 15, 2020, 04:08:58 μμ
έπ, τι γίνεται εδώ, μην κλέβεις... αρθρωτό παξιμάδι πρέπει να φκιάξεις
Αποστολή από: oscar στις Σεπτεμβρίου 15, 2020, 08:39:33 μμ
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 15, 2020, 10:29:48 μμ
Ιωσήφ, μια προταση βελτιωσης για το λαμακι θα ηταν να κανεις μια μικρη πατουρα(γουβα) με ενα τρυπάνι π.χ. 6 ή 8μμ, στο σημείο που πατάει το παξιμαδι , έτσι ώστε να έχει σταθερο σημείο έδρασης το παξιμάδι. Αν δεν υπάρχει αυτό, θα παρατηρήσεις οτι το παξιμάδι γλιστράει λίγο και αυτό έχει επίπτωση στο ρυθμισμένο πάχος τριβής.
Εχεις δίκιο Μανώλη . Το πρόσεξα σήμερα το απόγεμα που πρόλαβα κι έκανα δυο τρεις πρώτες δοκιμές . Πάντως σημαντικό , για να μην πω απαραίτητο , θεωρώ να υπάρχει ένα κόντρα παξιμάδι για να σταθεροποιεί τη ντίζα και βέβαια και το σανιδάκι .
Θα βγουν κι άλλα θεματάκια , στη πορεία ... Καλά νά μαστε !
Αποστολή από: ΚαΠα στις Σεπτεμβρίου 15, 2020, 11:04:46 μμ
Ιωσήφ, μια προταση βελτιωσης για το λαμακι θα ηταν να κανεις μια μικρη πατουρα(γουβα) με ενα τρυπάνι π.χ. 6 ή 8μμ, στο σημείο που πατάει το παξιμαδι , έτσι ώστε να έχει σταθερο σημείο έδρασης το παξιμάδι. Αν δεν υπάρχει αυτό, θα παρατηρήσεις οτι το παξιμάδι γλιστράει λίγο και αυτό έχει επίπτωση στο ρυθμισμένο πάχος τριβής.
Μάνο, το ρουλεμάν θα ήταν καλύτερη λύση από την πατούρα, αφού έχει έτοιμη την τρύπα και μάλιστα γυρνάει ώστε να μην έχει τριβές. Το βασικό όμως πρόβλήμα της αλλαγής της γωνίας δεν λύνεται. Και στις δύο περιπτώσεις το τυφλό παξιμάδι εγκλωβίζεται στο συγκεκριμένο σημείο και έτσι δημιουργούνται τάσεις πάνω στη ντίζα με στόχο να την λυγίσουν. Γιαυτό είπα ότι η μεταλλική επιφάνεια είναι μια μέση λύση. Η σωστή λύση θα ήταν να έχει άρθρωση το παξιμάδι.
Αποστολή από: oscar στις Σεπτεμβρίου 16, 2020, 09:59:44 πμ

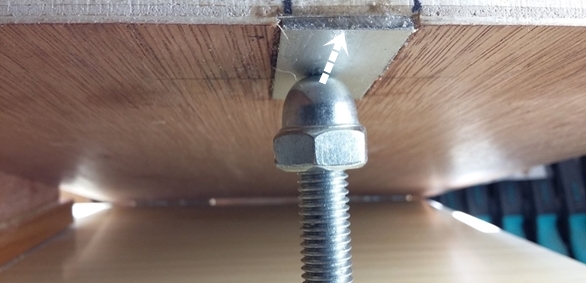

Αυτό που πρότεινα στον Ιωσήφ, αφορά μικρή διόρθωση στον τρόπο με τον οποίο αποφάσισε να κάνει το συγκεκριμένο σημείο.
Το παξιμάδι θα εγκλωβιστεί μόνο στην περίπτωση που έχουμε διαμπερή τρύπα στο λαμάκι και η διάμετρός της είναι ίση ή μεγαλύτερη από την διάμετρο του παξιμαδιού.
Εάν όμως στο λαμάκι κάνουμε μια μικρή και ρηχή γούβα, τότε η σφαιρική απόληξη του τυφλού παξιμαδιού αποκτά σημείο αναφοράς στο οποίο περιστρέφεται κατά την κίνηση του τραπεζιού.
Αυτό δουλεύει ικανοποιητικά όταν η διαδρομή του κινούμενου τραπεζιού δεν είναι πολύ μεγάλη, και το τραπέζι με την ντίζα σχηματίζουν γωνία 90 μοιρών όταν το τραπέζι βρίσκεται περίπου στην μέση της ωφέλιμης διαδρομής.
Επίσης αυτό που βοηθάει αρκετά σε μια τέτοια υλοποίηση, είναι η αύξηση της ακτίνας του κύκλου περιστροφής του τραπεζιού, απομακρύνοντας όσο γίνεται την ντίζα από το κέντρο περιστροφής του τραπεζιού.
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 16, 2020, 10:30:26 πμ
Μου άρεσε και η ιδέα του Λάμπρου για το "λούκι" . Ισως μπορεί να υλοποιηθεί βάζοντας δυο παράλληλα λαμάκια με το κατάλληλο κενό μεταξύ τους , έτσι ώστε να προκύψει το λούκι που θέλουμε και να ολισθαίνει μέσα του η απόληξη του τυφλού παξιμαδιού .
Ωραία όλα αυτά , αλλά
θα γίνουν όταν χρειαστεί η πρώτη αναβάθμιση του εργαλείου. Τώρα που άλλαξα τα μεντεσεδάκια και βιδώθηκαν σε νέες τρύπες , οι κραδασμοί περιορίστηκαν σημαντικά . Κρίνω όμως ότι δε σηκώνει κι άλλο ξήλωμα το σανιδάκι ...
Δεν έχω φωτο , αλλά πρόσεξα κι έναν ακόμη >:( ... που ήταν καλά κρυμμένος . Βάζοντας το χάρακα , τη ρίγα πάνω στο σανιδάκι είδα οτι αυτό είναι επίπεδο σε όλη του την επιφάνεια , εκτός , από την περιοχή που αντιστοιχεί κάτω από το τύμπανο , όπου μου έδειξε ότι κάνει μια μικρή μικρή μικρή καμπυλωτή λακούβα !!!
Θα μου πεις ψύλλοι στ άχυρα . Τα γράφω μήπως και βοηθήσουν άλλους φιλους .
Αποστολή από: oscar στις Σεπτεμβρίου 16, 2020, 10:42:35 πμ
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 17, 2020, 03:53:38 μμ
Ανεβάζοντας το σανιδάκι πολύ κοντά στο τύμπανο . Η ώρα της αλήθειας !
Ευτυχώς τα χριτς - χράτς λειτουργούν σα μαξιλαράκι και βοηθάνε στην ομαλή λειτουργία .
Κάποιες κοντινές λήψεις
Μια αναμνηστική για να ελευθερωθεί επιτέλους ο πάγκος εργασίας μπας και φτιάξουμε κανένα οργανάκι
Εδώ τοποθετημένο το εργαλείο στη θέση που θα εργάζεται .
Κάτω από τη βάση έχω δυο φύλλα φελλού που απορροφούν ικανοποιητικά τους κραδασμούς. Ολο μαζί το σύστημα στέκεται σφιχτά στη θέση του με δυο
σφιγκτήρες και το τμήμα της βάσης με το τύμπανο θα είναι ελεύθερα μπρος - πίσω για να υπάρχει κάποια άνεση να τρίβουμε και κανένα πλαϊνό κιθάρας .
Το μηχάνημα δουλεύει ήσυχα , στρωτά . Η ηλεκτρική σκούπα είναι θορυβώδης , σαματατζού ... παλιά ιταλική , αλλά τραβάει καλά .
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 17, 2020, 03:56:21 μμ
Αποστολή από: Silvestro στις Σεπτεμβρίου 17, 2020, 05:21:45 μμ
σου ρχομαι... ;D
Αποστολή από: Γιωργος π στις Σεπτεμβρίου 17, 2020, 08:22:44 μμ
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 17, 2020, 10:01:24 μμ
σου ρχομαι... ;D
Ευχαριστώ Στέλιο ! Αμα καταφέρεις να παρκάρεις αυτό το "πλοίο" στα στενά της Κυψέλης , φτιάχνω και πριστήριο για πάρτι σου !
Καλό δουλευτο Ιωσήφ. Συγχαρητήρια
Να είσαι καλά Γιώργο !
Αποστολή από: oscar στις Σεπτεμβρίου 17, 2020, 10:13:14 μμ
Και να εχεις τον νου σου στο kickback, να αποφεύγεις να στέκεσαι μπροστά απο την είσοδο του ξύλου. Εαν ο μη γένοιτο χαθεί ο έλεγχος του ξύλου απο τα χέρια, αυτό εκτοξεύεται απίστευτα γρήγορα.
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 17, 2020, 10:43:11 μμ
Ουσιαστικά νομίζω ότι θα πρέπει να στέκομαι στα πλάγια του εργαλείου
θα βάζω το ξύλο με το αριστερό χέρι , θα το σπρώχνω σιγά σιγά
και θα το τραβώ προς τα έξω με το δεξί .
Αποστολή από: Γιάννης Καραβασίλης στις Σεπτεμβρίου 17, 2020, 11:27:31 μμ
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 18, 2020, 06:42:36 πμ
Μια ερώτηση προς όλους του φίλους .
Αγόρασα από Ισπανία και παρέλαβα τα ξύλα για το επόμενο όργανο .
Ολα καλά , αλλά είναι λίγο "άγρια" και χοντρούτσικα . Χρειάζονται πλάνισμα.
Αν βάλω στο drum sander χοντρό γυαλόχαρτο ( Νο 60 - Νο 80 ) , μπορώ να κάνω αυτή τη δουλειά ? Αργά , προσεκτικά και ευλαβικά ?
Αποστολή από: oscar στις Σεπτεμβρίου 18, 2020, 03:42:45 μμ
Αν είναι έτοιμα κομμένα κομματια μπορείς να αφαιρέσεις όσο πάχος θες αρκεί να εχεις υπομονή.
Αν είναι μεγαλα ξυλα (καδρονακια, τακοι) με μικρές ανωμαλίες στην επιφανεια , και παλι μπορείς να τα τριψεις, καθώς το τριβειο κανει μια μικρή υποτυπώδη επιπεδοποιηση.
Αν όμως έχουν μεγαλα πετσικαρισματα πρέπει πρωτα να επιπεδοποιησεις τουλαχιστον την μια πλευρα με οτι εργαλείο εχεις(πλάνη χειρός, ηλεκτρική), και μετα να το τριψεις ξεκινώντας πρωτα απο την αλλη πλευρα.
Με λιγα λογια εξαρτάται απο την αρχική κατασταση του ξύλου και το που θες να το φτάσεις.
Αν απλως είναι παχιά και θες να αφαιρέσεις πάχος, τότε απλως τριβεις.
Αν π.χ. εχεις φέτες ξύλου 5μμ, μπορείς να τις περάσεις απο το τριβειο μέχρι να φτασει εκεί που θες π.χ. 2 - 2.5 - 3μμ
Αν εχεις όμως ενα κομματι πάχους 8μμ και θες να βγει 2.5μμ, τοτε το καλυτερο είναι να σχιστει στην κορδέλα στην μέση και μετα να τριψεις, βγάζοντας 2 κομματια των 2.5μμ
Κάνε πρωτα δοκιμές με πρόχειρα ξύλα, για να δεις την συμπεριφορά του μηχανήματος σου και να βρεις τον ρυθμο σου. Απέφυγε τα ξύλα με πολύ ρετσίνι(πεύκο), καθώς θα σου στομωσουν πολύ γρήγορα το γυαλοχαρτο.
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 18, 2020, 04:31:26 μμ
Ευχαριστώ πολύ για αυτή την απάντηση ! Μανώλη να είσαι καλά ! :)
Αν χρειαστεί αργότερα θα ξαναρωτήσω πιο συγκεκριμένα , με φωτογραφίες ξύλων , αρχικά - επιθυμητά πάχη κ.λ.π.
Αποστολή από: Γιάννης Καραβασίλης στις Σεπτεμβρίου 18, 2020, 11:17:59 μμ
Αποστολή από: oscar στις Σεπτεμβρίου 19, 2020, 08:59:42 πμ
Αν τριψεις ξύλα για δουγες, πλάτη, πλαϊνά, καπάκι, και βάλεις 60, 80 γυαλοχαρτο, να σταματήσεις λίγο πιο πριν απο το επιθυμητό παχος, για να εχεις περιθώριο να καθαρίσεις τις κατα μήκος χαρακιές που αφήνουν τα χοντρά γυαλοχαρτα. Οσο πιο μαλακό είναι το ξύλο τόσο πιο έντονες είναι οι χαρακιές.
Καλά τριψιματα!!!
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 19, 2020, 11:34:46 πμ
Σ΄ευχαριστώ και πάλι Μανώλη !
Αποστολή από: Γρηγόρης Μαυρακης στις Σεπτεμβρίου 19, 2020, 05:25:25 μμ
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 19, 2020, 08:23:05 μμ
Τι χρέωση θα υπάρχει για τα μέλη του φόρουμ που θα θέλουν να λεπτυνουν τα καπάκια τους???χαχαχαχα!σπουδαία κατασκευή και πολύ χρήσιμη!συγχαρητήρια!!
Καμμία χρέωση ! Καμμία !
Κάτσε όμως πρώτα λίγο να μάθω και ό,τι ξύλα χαλάσω να είναι τα δικά μου . Μη σας πάρω στο λαιμό μου ...
Αποστολή από: Stergios_lutherie στις Σεπτεμβρίου 20, 2020, 01:21:22 μμ
Να προσθέσω τη λύση που έχω υοθετήσει εγώ (μετά από αρκετές δοκιμές) για την έδραση του ολόπασου άξονα που ανεβοκατεβάζει τη βάση.
Χρησιμοποίησα σφαιρικό ρουλεμάν που του σφήνωσα μέσα ένα παξιμάδι 10 χιλιοστών όπου μέσα του κινείται ο άξονας. Το σύστημα ρουλεμάν-άξονα σφηνώθηκε/κόλλησε με τη σειρά του στη βάση του μηχανήματος.
https://en.wikipedia.org/wiki/Spherical_bearing (https://en.wikipedia.org/wiki/Spherical_bearing)
Το μέγεθος του ρουλεμάν που χρησιμοποίησα είναι 17x35x20 mm (εξωτ. διάμετρος 35, εσωτ. διάμετρος 17, ύψος 20):
https://www.kugellager-express.de/radial-spherical-plain-bearing-maintenance-free-geg17c-open-17x35x20-mm (https://www.kugellager-express.de/radial-spherical-plain-bearing-maintenance-free-geg17c-open-17x35x20-mm)
Σημαμαντική λεπτομέρεια: Η σφαιρική επιφάνεια του ρουλεμάν (αυτή που δείχνει το κόκκινο βελάκι) περάστηκε με ρετσίνι από πεύκο ωστε να κινείται μεν, αλλά δύσκολα. Μ' αυτό τον τρόπο η σφαίρα του ρουλεμάν δεν περιστρέφεται όταν βιδώνοντας-ξεβιδώνοντας ανεβοκατεβαίνει ο άξονας, ωστόσο είναι σε θέση να αφομοιώνει τις κλίσεις του που μεταβάλλονται.
Το μαύρο βελάκι δείχνει μια λαστιχένια ροδέλλα που με τη βοήθειά της ασφαλίζει η εκάστοτε θέση του άξονα.
Το κίτρινο βελάκι δείχνει το "εντοιχισμένο" (συμβατικό αυτή τη φορά) ρουλεμάν στην κινούμενη βάση που χρησιμεύει σαν φωλιά του άξονα. (Η ιδέα αυτού του ρουλεμάν είναι ευγενική προσφορά του φίλου Παναγιώτη (ΚαΠα)). Ο άξονας στην απόληξή του είναι απλώς στρογγυλεμένος, δηλαδή δεν φοράει στρογγυλεμένο παξιμάδι για καπέλλο.
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 20, 2020, 01:46:48 μμ
και ό,τι καλό φτιάχνεις , να το βελτιώνεις , να το κάνεις ακόμα καλύτερο ! {celebrate011}
Αποστολή από: gfourlias στις Σεπτεμβρίου 22, 2020, 01:57:14 μμ
Να είσαι καλά Γιάννη , σ ΄ευχαριστώ !
Μια ερώτηση προς όλους του φίλους .
Αγόρασα από Ισπανία και παρέλαβα τα ξύλα για το επόμενο όργανο .
Ολα καλά , αλλά είναι λίγο "άγρια" και χοντρούτσικα . Χρειάζονται πλάνισμα.
Αν βάλω στο drum sander χοντρό γυαλόχαρτο ( Νο 60 - Νο 80 ) , μπορώ να κάνω αυτή τη δουλειά ? Αργά , προσεκτικά και ευλαβικά ?
Εγώ δοκίμασα διάφορα μεγέθη και κατέληξα να τρίβω με 40άρι!!
Ναι είναι χοντρό αλλά δεν έχω την υπομονή να κατεβάσω 1-2mm πάσο με πιο λεπτό χαρτί.
Τρίβω 1-2 δέκατα πάνω από το επιθυμητό και χωρίς να αλλάξω τη ρύθμιση, περνάω το ξύλο 3-4 φορές σε διάφορα σημεία ώστε να ελαχιστοποιηθούν τα σημάδια και να γίνει πιο ομοιόμορφο. Σε κάθε περίπτωση την τελική καλή επιφάνεια θα τη δώσω με το χέρι.
Αποστολή από: Ιωσήφ Τορρένς στις Σεπτεμβρίου 22, 2020, 02:09:14 μμ
Σε κάθε περίπτωση την τελική καλή επιφάνεια θα τη δώσω με το χέρι.
Εδώ όλοι συμφωνούμε ! Να είσαι καλά !
Αποστολή από: KOSTAS7 στις Σεπτεμβρίου 25, 2020, 06:32:13 μμ
