Τίτλος: Luthier thickness caliper: Για να μετράμε το πάχος του καπακιού (ιδιοκατασκευή)
Αποστολή από: Stergios_lutherie στις Ιουλίου 08, 2019, 09:40:59 μμ

Ένα εργαλείο πολύ χρήσιμο στην οργανοποιία είναι ένα παχύμετρο που μπορεί να μετρήσει με ακρίβεια το πάχος του καπακιού του οργάνου. Κυκλοφορεί συνήθως με το όνομα Thickness Caliper
https://www.stewmac.com/Luthier_Tools/Types_of_Tools/Calipers/Thickness_Caliper.html (https://www.stewmac.com/Luthier_Tools/Types_of_Tools/Calipers/Thickness_Caliper.html)

Η τιμή του στο εμπόριο είναι αλμυρή, κι έτσι πολλοί καταφεύγουν στις ιδιοκατασκευές, βάζοντας ο καθένας τη δική του σφραγίδα λειτουργικότητας και αισθητικής.
https://www.google.com/search?biw=1229&bih=585&tbm=isch&sa=1&ei=0YIjXY_DK8mTsAfCjZKQAQ&q=DIY+luthier+thickness+caliper&oq=DIY+luthier+thickness+caliper&gs_l=img.12...762383.771088..773535...3.0..0.80.641.9......0....1..gws-wiz-img.......35i39.vLSUIMixCYc (https://www.google.com/search?biw=1229&bih=585&tbm=isch&sa=1&ei=0YIjXY_DK8mTsAfCjZKQAQ&q=DIY+luthier+thickness+caliper&oq=DIY+luthier+thickness+caliper&gs_l=img.12...762383.771088..773535...3.0..0.80.641.9......0....1..gws-wiz-img.......35i39.vLSUIMixCYc)

Η κατασκευαστική του αρχή βασίζεται σε ένα U με σχετικά σταθερά σκέλη και λαιμό με επαρκές βάθος (23~25 εκατοστά). Χρειάζεται και ένα dial indicator (συμπαθάτε με, δεν ξέρω τις Ελληνικές ονομασίες), κατά προτίμηση με ένα λεβιέ που να ανασηκώνει εύκολα το στέλεχος που μετράει -όχι βέβαια ότι δε γίνεται και χωρίς αυτό..

Dial indicators υπάρχουν σε διάφορες ποιότητες. Η αίσθηση μου είναι ότι ακόμη και ένα φθηνό μπορεί μια χαρά να ικανοποιήσει τις ανάγκες ενός οργανοποιού.
https://www.banggood.com/Precision-Dial-Test-Indicator-Gauge-0_001-Graduations-Level-Gauge-Scale-Meter-p-1323171.html?rmmds=detail-left-hotproducts__5&cur_warehouse=CN (https://www.banggood.com/Precision-Dial-Test-Indicator-Gauge-0_001-Graduations-Level-Gauge-Scale-Meter-p-1323171.html?rmmds=detail-left-hotproducts__5&cur_warehouse=CN)

Τίτλος: Απ: Luthier thickness caliper: Για να μετράμε το πάχος του καπακιού (ιδιοκατασκευή)
Αποστολή από: Stergios_lutherie στις Ιουλίου 08, 2019, 09:43:00 μμ

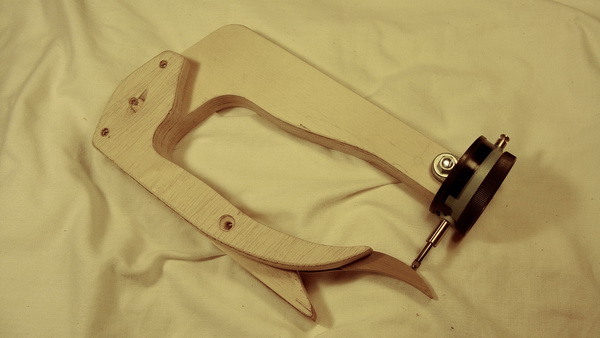

Ακολούθησα κι εγώ την επιλογή της ιδιοκατασκευής και έφτιαξα αυτό:

Τίτλος: Απ: Luthier thickness caliper: Για να μετράμε το πάχος του καπακιού (ιδιοκατασκευή)
Αποστολή από: Stergios_lutherie στις Ιουλίου 08, 2019, 09:44:12 μμ

Βρήκα και κάποια τυχαία παραδείγματα στο σωλήνα, αλλά η λίστα είναι ατέλειωτη…
https://www.youtube.com/watch?v=cgSNCMga32A (https://www.youtube.com/watch?v=cgSNCMga32A)
https://www.youtube.com/watch?v=v98TnC2jvm4 (https://www.youtube.com/watch?v=v98TnC2jvm4)
https://www.youtube.com/watch?v=uxFaWdA23Mk (https://www.youtube.com/watch?v=uxFaWdA23Mk)

Δεν είναι δύσκολο, η κατασκευή του έχει πλάκα και η χρήση του ανταμείβει.

Καλή επιτυχία!

Τίτλος: Απ: Luthier thickness caliper: Για να μετράμε το πάχος του καπακιού (ιδιοκατασκευή)
Αποστολή από: Γρηγόρης Μαυρακης στις Ιουλίου 08, 2019, 10:53:57 μμ

Μια τελευταία ερώτηση!ο μοχλός που σηκώνει το πυρρο του ρολογιού τι είναι?πάει μαζί με το ρολόι η είναι ξεχωριστό εξάρτημα?Πώς το ζητάμε αυτό?Ευχαριστώ για όλα..

Τίτλος: Απ: Luthier thickness caliper: Για να μετράμε το πάχος του καπακιού (ιδιοκατασκευή)
Αποστολή από: Stergios_lutherie στις Ιουλίου 08, 2019, 11:11:13 μμ

Στο δικό μου πήγαινε σετάκι με το όργανο και είναι κάπως σπάνια περίπτωση.
Δεν ξέρω πως μπορεί να το ψάξει κανείς...
Αλλά δεν είναι και πολύ δύσκολο να το φτιάξεις. Μια πετυχημένη λύση που έχω δει χρησιμοποιεί ένα πηρουνάκι! Με λίγη ευρηματικότητα πιστεύω μπορεί να βρεθούν και άλλες λύσεις.
Επαναλαμβάνω ότι ο μοχλός είναι βολικός αλλά όχι και απεγνωσμένα απαραίτητος.

Τίτλος: Απ: Luthier thickness caliper: Για να μετράμε το πάχος του καπακιού (ιδιοκατασκευή)
Αποστολή από: Stergios_lutherie στις Ιουλίου 08, 2019, 11:48:29 μμ

Ο μοχλός βρήκα ότι λέγεται spindle lifting lever.
 {celebrate012}
Μπορείς λοιπόν να το ψάξεις σαν:
spindle lifting lever for dial indicator
ή
spindle lifting lever for dial gauge

αλλά δεν είναι φθηνο

Τίτλος: Απ: Luthier thickness caliper: Για να μετράμε το πάχος του καπακιού (ιδιοκατασκευή)
Αποστολή από: Γρηγόρης Μαυρακης στις Ιουλίου 09, 2019, 12:35:04 πμ

Απίστευτος!!

Τίτλος: Απ: Luthier thickness caliper: Για να μετράμε το πάχος του καπακιού (ιδιοκατασκευή)
Αποστολή από: Stergios_lutherie στις Ιουλίου 09, 2019, 11:36:40 πμ

Να κι ένα σε λογική τιμή!
https://www.meusburger.com/EN/US/workshop-equipment/measuring-equipment/dial-indicators-and-level-dial-indicators/dial-indicators-accessories/muz-7032 (https://www.meusburger.com/EN/US/workshop-equipment/measuring-equipment/dial-indicators-and-level-dial-indicators/dial-indicators-accessories/muz-7032)

Τίτλος: Απ: Luthier thickness caliper: Για να μετράμε το πάχος του καπακιού (ιδιοκατασκευή)
Αποστολή από: Γρηγόρης Μαυρακης στις Ιουλίου 02, 2020, 10:54:40 μμ

Στο νέο καράβι που έπιασα δουλειά είμαστε ωραία παρέα..ειδικα ο αρχιμηχανικος της εταιρίας πολύ πειραχτεί..Αφού του είπα για το χόμπυ μου αν και με κοροϊδεύει ότι είναι χόμπυ για φυλακισμένους έχει δείξει ενδιαφέρον για την διαδικασία και ιδιαίτερα για εργαλεία που είναι ιδιαίτερα.. μέχρι που του έδειξα το ωρολογιακο μικρομετρο!Έτσι λέγεται στα ελληνικά!Και του έδειξα την χρήση του..Και ότι κοστίζει 200 ευρώ.. Καλά μου λέει αγόρασε το μικρομετρο και πάμε στο μηχανοστάσιο.. έχουμε δουλειά.. χαχαχα..το έφτιαξε μετά το έβαψά με χρώμα του καραβιού  από το καλό JOTUN ( ακούς Σακκαλη??) Και είναι έτοιμο!δεν είναι όμορφο όπως του Στέργιου αλλά δουλεύει τέλεια!Είναι και τσάμπα.. Και όπως λέει κι ο λαός τσάμπα ξύδι γλυκό σαν μέλι!χαχαχα!

Τίτλος: Απ: Luthier thickness caliper: Για να μετράμε το πάχος του καπακιού (ιδιοκατασκευή)
Αποστολή από: Stergios_lutherie στις Ιουλίου 03, 2020, 12:05:27 πμ

Γρηγόρη καλοδούλευτο!
Θα σε βολέψει μια χαρά!
Μόνο οριζοντίωσέ το λίγο ακόμα γιατί το χέρι έχει την τάση να κρατάει οριζόντια το κομμάτι που θα μετράς και καθώς το εργαλείο είναι ελαφρά κεκλιμένο μπορεί να σου δείχνει περισσότερη ένδειξη από το πραγματικό πάχος.

Τίτλος: Απ: Luthier thickness caliper: Για να μετράμε το πάχος του καπακιού (ιδιοκατασκευή)
Αποστολή από: sakkalis στις Ιουλίου 03, 2020, 12:25:07 πμ

Γρήγορη καλό το εργαλείο αλλά η αλήθεια είναι πως τα χρώματα που χρησιμοποιήσεις το απογειωσανε. ;D

Τίτλος: Απ: Luthier thickness caliper: Για να μετράμε το πάχος του καπακιού (ιδιοκατασκευή)
Αποστολή από: Γρηγόρης Μαυρακης στις Ιουλίου 03, 2020, 12:42:50 πμ

Σας ευχαριστώ πολύ!έχουν περισσέψει κάτι γωνίες στην αποθήκη Μήπως τον άλλο μήνα του κολλήσω να φτιάξουμε ένα drum sander!!χαχαχα..

Τίτλος: Απ: Luthier thickness caliper: Για να μετράμε το πάχος του καπακιού (ιδιοκατασκευή)
Αποστολή από: Silvestro στις Ιουλίου 03, 2020, 07:55:31 πμ

spesiale....
μονον ασπρο εχετε στο καραβι; κανα ροζουλι; καμια τερακοτα, κανα μπορντουλι;

Τίτλος: Απ: Luthier thickness caliper: Για να μετράμε το πάχος του καπακιού (ιδιοκατασκευή)
Αποστολή από: Λάμπρος Σταυρίδης στις Ιουλίου 03, 2020, 08:54:59 πμ

Παράθεση από: Γρηγόρης Μαυρακης στις Ιουλίου 03, 2020, 12:42:50 πμ

Σας ευχαριστώ πολύ!έχουν περισσέψει κάτι γωνίες στην αποθήκη Μήπως τον άλλο μήνα του κολλήσω να φτιάξουμε ένα drum sander!!χαχαχα..

.....κόλλα του , κόλλα του.......αὐτοί τέτοια θέλουν.......ἅμα δεῖς ἄνθρωπο πού τοῦ ἀρέσει νά φτιάχνη , μήν ντρέπεσαι , δές το ἀλλιῶς , ὄχι ὅτι τόν ἐκμεταλλεύεσαι , ἀλλά τόν κάνεις νά χαίρεται πιό πολύ ἀπό σένα πού ἀπολαμβάνεις τό ἀποτέλεσμα........

Τίτλος: Απ: Luthier thickness caliper: Για να μετράμε το πάχος του καπακιού (ιδιοκατασκευή)
Αποστολή από: Λάμπρος Σταυρίδης στις Ιουλίου 03, 2020, 09:00:03 πμ

.......πάντως ἔγινε πολύ ὡραῖο τό ἐργαλεῖο Γρηγόρη!!!
Αὐτό τό ρολόϊ ὅμως , πῶς λέγεται , ἀπό ποῦ τό ἀγοράζεις καί πόσο κάνει ;

Τίτλος: Απ: Luthier thickness caliper: Για να μετράμε το πάχος του καπακιού (ιδιοκατασκευή)
Αποστολή από: songless_bird στις Ιουλίου 03, 2020, 09:10:59 πμ

Παράθεση από: Λάμπρος Σταυρίδης στις Ιουλίου 03, 2020, 09:00:03 πμ

.......πάντως ἔγινε πολύ ὡραῖο τό ἐργαλεῖο Γρηγόρη!!!
Αὐτό τό ρολόϊ ὅμως , πῶς λέγεται , ἀπό ποῦ τό ἀγοράζεις καί πόσο κάνει ;

Ρολόι γραφτη . https://www.organametrisis.gr/collections/rologia-grafth

Sent from my Redmi Note 5 using Tapatalk

Τίτλος: Απ: Luthier thickness caliper: Για να μετράμε το πάχος του καπακιού (ιδιοκατασκευή)
Αποστολή από: Μάνος Τουρπάλης στις Ιουλίου 03, 2020, 09:18:33 πμ

αρκετά χρόνια πριν έκανα αυτό από περισσεύματα από μια ταμπέλλα (εξ ου και η "καλλιτεχνία" - ήταν ήδη καμπύλες οι φύρες)





το οποίο δεν πολυχρησιμοποιώ για τον εξής λόγο: όταν βάζω το κομμάτι "μέσα", παίζει πάρα πολύ η βελόνα ανάλογα με την κλίση, το λέει κι ο Στέργιος κάπου παραπάνω. Ίσως είναι σούπερ ευαίσθητο το ρολόϊ, δεν ξέρω (μου το χάρισαν). Έτσι έκανα μια ρηχή εγκοπή εκεί που είναι η κόκκινη γραμμή (οι φωτο είναι παλιές), ίσα ίσα για στήριγμα, στο ίδιο ακριβώς ύψος με το stop της βελόνας, για να στηρίζεται το κομμάτι που μετράω όσο γίνεται χωρίς κλίση.
Αυτό βέβαια δεν λύνει το πρόβλημα αν το κομμάτι είναι κοντύτερο.
Εσείς τι κάνετε ? πως το χρησιμοποιείτε δηλαδή αναγνωρίζοντας σε ποιό σημείο το κρατάτε σωστά ?

Τίτλος: Απ: Luthier thickness caliper: Για να μετράμε το πάχος του καπακιού (ιδιοκατασκευή)
Αποστολή από: songless_bird στις Ιουλίου 03, 2020, 09:28:21 πμ

Εγώ δεν κατάλαβα γιατί πρέπει να έχει αυτή τη μορφή ; Για φορητότητα; Γιατί δεν κάνετε μια επιφάνεια σαν επιτραπέζια σεγα και να το βάλετε εκεί πάνω ;

Sent from my Redmi Note 5 using Tapatalk

Τίτλος: Απ: Luthier thickness caliper: Για να μετράμε το πάχος του καπακιού (ιδιοκατασκευή)
Αποστολή από: Γρηγόρης Μαυρακης στις Ιουλίου 03, 2020, 12:40:26 μμ

Εγώ προσωπικά λόγω χώρου.. Δεν έχω την πολυτέλεια να έχω ένα τραπεζάκι μόνο για αυτό..

Τίτλος: Απ: Luthier thickness caliper: Για να μετράμε το πάχος του καπακιού (ιδιοκατασκευή)
Αποστολή από: Γρηγόρης Μαυρακης στις Ιουλίου 03, 2020, 12:42:01 μμ

Παράθεση από: steliosguitar στις Ιουλίου 03, 2020, 07:55:31 πμ

spesiale....
μονον ασπρο εχετε στο καραβι; κανα ροζουλι; καμια τερακοτα, κανα μπορντουλι;

Κίτρινο μαύρο και γκρι..Αλλά το άσπρο είναι δύο συστατικών.. αθάνατο δεν πρόκειται να σκουριάσει ποτέ..

Τίτλος: Απ: Luthier thickness caliper: Για να μετράμε το πάχος του καπακιού (ιδιοκατασκευή)
Αποστολή από: Γρηγόρης Μαυρακης στις Ιουλίου 03, 2020, 12:45:45 μμ

Παράθεση από: Λάμπρος Σταυρίδης στις Ιουλίου 03, 2020, 08:54:59 πμ

Παράθεση από: Γρηγόρης Μαυρακης στις Ιουλίου 03, 2020, 12:42:50 πμ

Σας ευχαριστώ πολύ!έχουν περισσέψει κάτι γωνίες στην αποθήκη Μήπως τον άλλο μήνα του κολλήσω να φτιάξουμε ένα drum sander!!χαχαχα..

.....κόλλα του , κόλλα του.......αὐτοί τέτοια θέλουν.......ἅμα δεῖς ἄνθρωπο πού τοῦ ἀρέσει νά φτιάχνη , μήν ντρέπεσαι , δές το ἀλλιῶς , ὄχι ὅτι τόν ἐκμεταλλεύεσαι , ἀλλά τόν κάνεις νά χαίρεται πιό πολύ ἀπό σένα πού ἀπολαμβάνεις τό ἀποτέλεσμα........

Θα του δείξω του κατσιγιαννη που είναι μεταλλικό και θα το πάρει προσωπικά είμαι σίγουρος..

Τίτλος: Απ: Luthier thickness caliper: Για να μετράμε το πάχος του καπακιού (ιδιοκατασκευή)
Αποστολή από: songless_bird στις Ιουλίου 03, 2020, 12:47:26 μμ

Παράθεση από: Γρηγόρης Μαυρακης στις Ιουλίου 03, 2020, 12:40:26 μμ

Εγώ προσωπικά λόγω χώρου.. Δεν έχω την πολυτέλεια να έχω ένα τραπεζάκι μόνο για αυτό..

Νομίζω ότι αν έχεις καλή επιφάνεια στον πάγκο σου μπορείς να το προσαρμόζεις εκεί και να το αφαιρεις όταν δεν το χρειάζεσαι .
